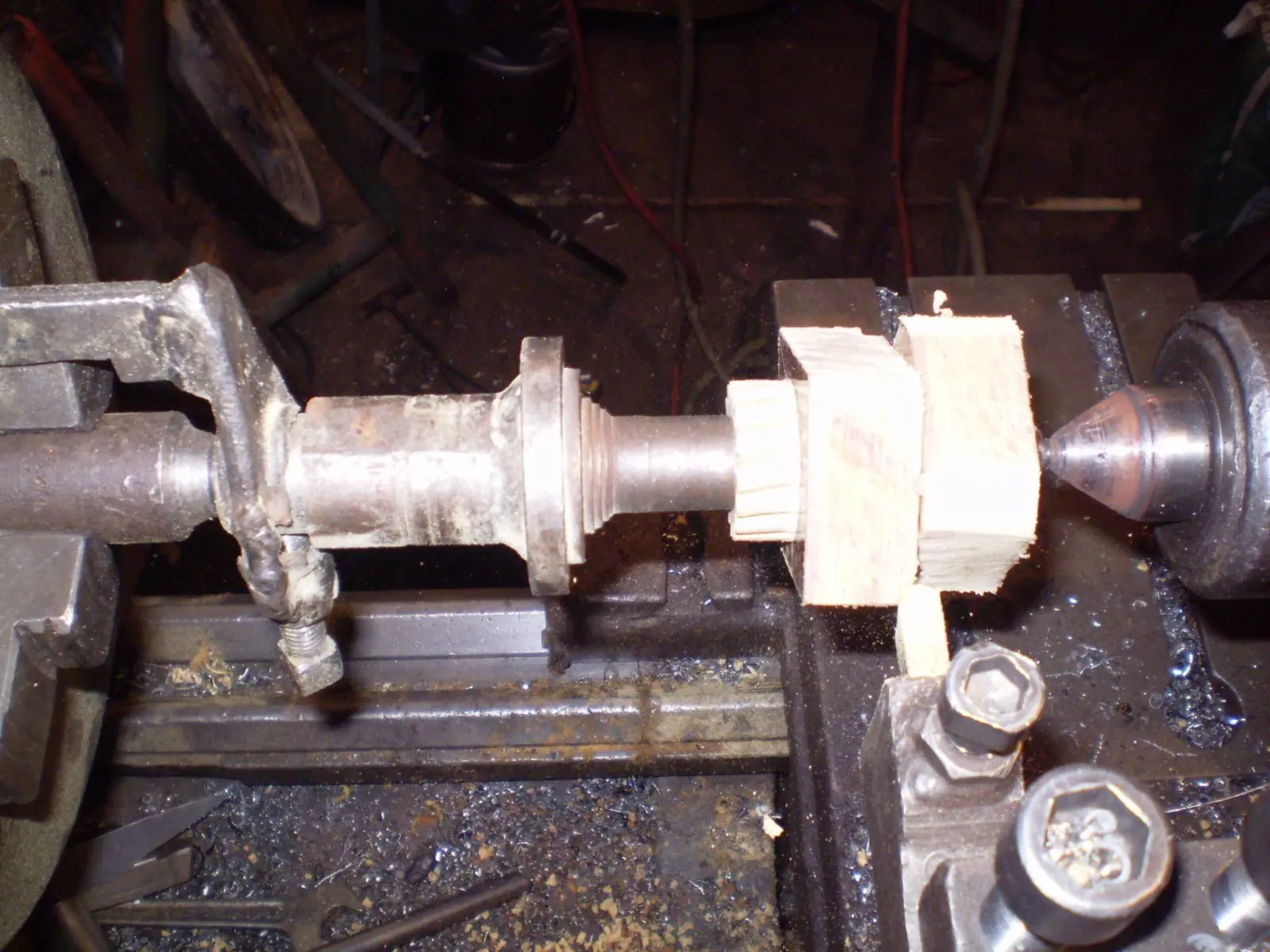

Hola Taringeros, aca les traigo unas imagenes de el trabajo que hago para sobrevivir. Se trata de un par de engranajes hechos por mi los cuales explico a continuacion. El primero es un engranaje helicoidal construido en fibra fenolica (micarta). Este engranaje es de una picadora de carne electrica y cumple la funcion de trasmitir el movimiento y a su vez hace de fusible si la maquina llegara a trancarse. Esta es la parte en que la fibra es mecanizada en el torno para que quede redonda y del diametro exterior que va a quedar terminado el engranaje. ] Esto ya es parte de la frezadora, se llama cabezal divisor y es el encargado de realizar las divisiones, o sea que si el engranaje es de 25 dientes, este realiza las divisiones y quedan exactas, parte de una relacion que es 40 a 1, o sea que al dar 40 vueltas a esa manivela el plato donde va agarrada la pieza a mecanizar da solamente 1. Esta parte tambien es de la frezadora, es el tren de ruedas necesario para que el engranaje sea helicoidal, o sea de dientes inclinados, este calculo de engranajes es un poco mas complejo pero existen formulas, cada engranaje helicoidal lleva un tren de ruedas distinto, depende del paso de la helice y constante de la frezadora. Aca tenemos el engranaje ya montado en la frezadora, en realidad es tan ancho porque estoy haciendo 2 a la vez, y lo ultimo que tiene unos dientes tallados es solo un pedazo de madera que uso para que al salir la herramienta (casera) no rompa la fibra. Ahi ya pueden ver los primeros dientes tallados. Y aca tenemos el engranaje terminado,y el roto que ya no le quedaba ni un diente de verguenza, je je Y finalmente el engranaje ya instalado en la maquina y pronto para comenzar a trabajar. Espero que les haya gustado el post, a comentar y si hay algo que quieran saber pregunten, saludos Mas adelante subire otro tipo de engranaje, alguno de bronce tipo corona para trabajar con un sin fin o algun engranaje conico.
