el contactor Un contactor es un dispositivo de maniobra destinado a comandar equipa miento eléctrico en estado no perturbado o bajo las sobrecargas normales de servicio, con la posibilidad de ser accionado a distancia y preparado para grandes frecuencias de operación. El contactor sólo puede adoptar dos estados uno estable o de reposo, cuando no recibe acción alguna por parte del circuito de mando, y otro inestable, cuando es accionado y mantenido por su sistema de operación. Los contactares generalmente pueden operar corrientes del orden de 6 a 12 veces la intensidad nominal. Se caracterizan por su poca inercia mecánica y rapidez de respuesta; resultando elementos indispensables en las tareas de automatización. Si se combinan con relés adecuados, pueden emplearse para la protección de las cargas (generalmente motores) contra faltas de fase, sobre tensiones, sobrecargas, corrientes inversas, etcétera. En estos casos el rele actúa sobre el circuito de operación del contactor. Cabe agregar que para la protección contra cortocircuitos deben utilizarse otros elementos colocados aguas arriba, como por ejemplo cartuchos fusibles. Clasificación de los contactores Clasificación por el tipo de accionamiento - Contactores neumáticos: Se accionan mediante la presión de un gas (aire, nitrógeno). - Contactores hidráulicos: Se accionan por la presión de un líquido (aceite). - Contactores electromecánicos: Se accionan por la acción de un servomotor que carga un resorte. - Contactores electromagnéticos: Su accionamiento se realiza a través de un electroimán. En lo que sigue sólo nos referiremos a estos últimos; pues su sencillez de construcción, unido a su robustez, volumen reducido, bajo consumo, poco mantenimiento y precio económico; lo han convertido en el contactor de mayor empleo en la actualidad. Clasificación por la disposición de sus contactos - Contactores al aire: La apertura de los contactos se produce en el aire. - Contactores en vacío: La apertura de los contactos se produce en el vacío. - Contactores al aceite: La apertura de los contactos se produce en el seno de un baño de aceite. Para grandes potencias se usaban contactores en baño de aceite, caracterizados por sus buenas propiedades mecánicas, ya que el aceite refrigeraba los contactos y proveía un efecto amortiguador que aseguraba una larga duración Mecánica y un funcionamiento silencioso. La mejora tecnológica de los contactores al aire hizo que aquellos dejaran de utilizarse, pues resultaban de mayor costo y requerían la renovación periódica del aceite. Clasificación por la clase de corriente -Contactores para corriente alterna. - Contactores para corriente continua. Cabe acotar que estos últimos requieren una construcción de sus contactos y cámaras de arco muy estudiada, pues la corriente no se anula naturalmente y la energía almacenada magnéticamente se disipa durante el proceso de interrupción del circuito. Clasificación por el nivel de tensión - Contacto res de baja tensión: Hasta 1000 V. - Contactores de alta tensión: Mas de 1000 V. Los elementos de proteccion se los identifica con la letra F Clasificación por la característica de la carga - Contactores de potencia: Utilizados para la conexión de circuitos de potencia.Se lo identifica con la letra K - Contactores auxiliares: Utilizados para la conexión de circuitos auxiliares. CONSTRUCCION DE UN CONTACTOR ELECTROMAGNETICO Estos contactores contienen los siguientes elementos constructivos principales: - Contactos principales: Son los instalados en las vías principales para la conducción de la corriente de servicio, destinados a abrir y cerrar el circuito de potencia. Generalmente tienen dos puntos de interrupción y están abiertos en reposo. Según el número de vías de paso de corriente, el contactor será bipolar, tripolar, tetrapolar, etc. realizándose las maniobras simultáneamente en todas las vías. - Contactos auxiliares: Son los acoplados mecánicamente a los contactos principales, encargados de abrir y cerrar los circuitos auxiliares y de mando del contactor; asegurando los enclavamientos de contactos y conectando las señalizaciones. Pueden ser del tipo normalmente abierto (NA) o normalmente cerrado (NC), y generalmente tienen dos puntos de interrupción y son de dimensiones reducidas, pues operan corrientes relativamente pequeñas. - Bobina: Elemento que genera una fuerza de atracción al ser atravesado por una corriente eléctrica. Su tensión de alimentación puede ser de 12, 24, 110 Y 220V de corriente alterna o continua. - Armadura: Parte móvil del contactor que forma parte del circuito magnético. Desplaza los contactos principales y auxiliares por la fuerza de atracción de la bobina. -Núcleo: Parte fija por la que se cierra el flujo magnético producido por la bobina. - Resortes antagónicos: Son los encargados de devolver los contactos a su posición de reposo una vez que cesa la fuerza de atracción. - Cámaras de extinción o apaga chispas: Son los recintos en los que se alojan los contactos y que producen que el arco de ruptura se alargue, divida y finalmente se extinga. - Soporte: Conjunto que permite fijar entre sí a las piezas que constituyen el contactar y éste a su tablero de montaje, mediante tornillos o riel DIN. FUNCIONAMIENTO DEL CONTACTOR ELECTROMAGNETICO Cuando la bobina del contactor se excita por la circulación de corriente, el núcleo atrae a la armadura y arrastra los contactos principales y auxiliares, estableciendo el circuito entre la red y el receptor. Este desplazamiento puede ser: - Por rotación, pivote sobre su eje. - Por traslación, deslizándose paralelamente a las partes fijas. -Combinación de movimientos, rotación y traslación. Cuando la bobina deja de ser alimentada, se abren los contactos por efecto del resorte de presión de los polos y del resorte de retorno de la armadura móvil. El circuito magnético está preparado para resistir los choques mecánicos provocados por el cierre y la apertura de los contactos y los choques electromagnéticos debidos al paso de la corriente por las espiras de la bobina. Con el fin de reducir los choques mecánicos, a veces se instalan amortiguadores. Cabe acotar que para el uso con corriente alterna, se suele instalar una espira en cortocircuito (espira de sombra) que genera un flujo magnético desfasado con el principal, de manera que la fuerza de atracción pulsatoria resultante no se anule nunca, evitándose así las vibraciones que generan zumbidos molestos. Si el contactor se debe gobernar desde diferentes puntos, los pulsadores de marcha se conectan en paralelo y los de parada en serie con la bobina. SIMBOLOGIA E IDENTIFICACION DE BORNES Los bornes de conexión de los contactores se nombran mediante cifras o códigos de cifras y letras que permiten identificarlos, facilitando la realización de esquemas y las labo¬res de cableado. - Los contactos principales se identifican con una sola cifra, del 1 al 16. - Los contactos auxiliares se identifican con dos cifras. Las cifras de unidades o cifras de función indican la función del contacto: 1 y 2, contacto normalmente cerrados (NC). 3 Y 4, contacto normalmente abiertos (NA). 5 Y 6, contacto de apertura temporizada. 7 Y 8, contacto de cierre temporizado. - La cifra de las decenas indica el número de orden de cada contacto en el contactor. En un lado se indica a qué contactor pertenece. - Las bobinas de un contactor se identifican con las letras Al y A2. En su parte inferior se indica a qué contactor pertenece. - El contactor habitualmente se denomina con la letra K o C seguida de un número de orden. Características DE Utilización Corriente de servicio Para desarrollar este concepto debemos hacer las siguientes definiciones: Corriente nominal térmica: es la que puede ser soportada por los contactos principales del contactor durante 8 horas en ausencia de arcos de ruptura y permaneciendo dentro de los límites fijados de calentamiento. Corriente de servicio: es la máxima intensidad que puede controlar un contactor en las condiciones de utilización exigidas por la carga. Estas condiciones se hallan definidas por las normas. La corriente térmica nominal es un valor único y característico para cada contactor, mientras que la corriente de servicio varía con la utilización a la que se aplique el mismo; pues los distintos tipos de trabajos dan lugar a diferentes regímenes de calentamiento y enfriamiento. Clase de servicio La clase de servicio está relacionada con la vida útil del contactor, generalmente expresada en miles o millones de maniobras. Las normas correspondientes establecen las siguientes clases de servicios: Servicio permanente: conectando la corriente de servicio sin interrupción por tiempo indefinido. Servicio de 8 horas: conectando la corriente de servicio sin interrupción por un tiempo suficiente para alcanzar el equilibrio térmico, pero inferior a 8 horas. Al final de ese período el contactor debe haber efectuado una desconexión en carga. Servicio temporal: conectando la corriente de servicio sin interrupción por un tiempo insuficiente para alcanzar el equilibrio térmico, pero permaneciendo en reposo un tiempo suficiente para enfriarse hasta la temperatura ambiente. Las normas establecen servicios temporales de 10, 30, 60 Y 90 minutos. Servicio intermitente: conectando y desconectando la corriente de servicio cumpliendo ciclos de trabajo, sin alcanzar el equilibrio térmico ni en la conexión ni en la desco-nexión. Las normas establecen servicios intermitentes con cotas superiores de 6, 30 , 150, 600 Y 1200 maniobras por hora. Categoría de servicio La categoría de servicio está relacionada con el poder de ruptura del contactor. Las normas han determinado 4 categorías de servicio para aplicaciones de corriente alterna y 5 para aplicaciones en corriente continua; que representan las condiciones mas corrientes de utilización y difieren por los poderes de ruptura exigidos. Las categorías para corriente alterna son: - AC1: En funcionamiento normal = conexión y descone-xión al 100 % de la corriente nominal del aparato receptor. En funcionamiento ocasional conexión y desconexión al 150 % de la corriente nominal del aparato receptor. - AC2: En funcionamiento normal conexión al 250 % de la corriente nominal y desconexión al 100 % de la corrien¬te nominal del aparato receptor. En funcionamiento ocasional = conexión y desconexión al 400 % de la corriente nominal del aparato receptor. - AC3: En funcionamiento normal conexión al 600 % de la corriente nominal y desconexión al 100 % de la corriente nominal del aparato receptor. En funcionamiento ocasional conexión al 1000 % de la corriente nominal del aparato receptor si ésta es menor a 100 A o al 800 % si es mayor a 100 A. Desconexión al 800 % de la corriente nominal del aparato receptor si ésta es menor a 100 A o al 600 % si es mayor a 100 A. - AC4: En funcionamiento normal = conexión y descone-xión al 600 % de la corriente nominal del aparato receptor. En funcionamiento ocasional = conexión al 1200 % de la corriente nominal del aparato receptor si ésta es menor a 100 A o al 1000 % si es mayor a 100 A. Desconexión al 1000 % de la corriente nominal del aparato receptor si ésta es menor a 100 A o al 800 % si es mayor a 100 A. En función de la categoría de servicio, algunas aplicaciones de los contactores son: - AC1: Cargas puramente resistivas o ligeramente inductivas, para calefacción eléctrica, iluminación, incandescente, etc. - AC2: Motores asincrónicos de rotor bobinado, para mezcladoras, centrífugas, etc. - AC3: Motores asincrónicos de rotor en cortocircuito, para aparatos de aire acondicionado, compresores, ventiladores, etc. - AC4: Motores asincrónicos para trabajo pesado (intermitente, frenado contracorriente), grúas, ascensores, etc. Las categorías para corriente continua son: - DC1: En funcionamiento normal = conexión y desconexión al 100 % de la corriente nominal del aparato receptor. En funcionamiento ocasional = conexión y desconexión al 150 % de la corriente nominal del aparato receptor. - DC2: En funcionamiento normal = conexión al 250 % de la corriente nominal (constante de tiempo hasta 2 mseg) y desconexión al 100 % de la corriente nominal (constante de tiempo hasta 7,5 mseg) del aparato receptor. En funcionamiento ocasional = conexión y desconexión al 400 % de la corriente nominal (constante de tiempo hasta 2,5 m-seg) del aparato receptor. - DC3: En funcionamiento normal conexión y descone¬xión al 250 % de la corriente nominal (constante de tiempo hasta 2 mseg) del aparato receptor. En funcionamiento ocasional = conexión y desconexión al 400 % de la co¬rriente nominal (constante de tiempo hasta 2,5 mseg) del aparato receptor. - DC4: En funcionamiento normal conexión al 250 % de la corriente nominal (constante de tiempo hasta 7,5 mseg) y desconexión al 100 % de la corriente nominal (constan¬te de tiempo hasta 10 mseg) del aparato receptor. En fun-cionamiento ocasional = conexión y desconexión al 400 % de la corriente nominal (constante de tiempo hasta 15 m-seg) del aparato receptor. - DC5: En funcionamiento normal conexión y desconexión al 250 % de la corriente nominal (constante de tiempo hasta 7,5 mseg) del aparato receptor. En funcionamiento ocasional = conexión y desconexión al 400 % de la corriente nominal (constante de tiempo hasta 15 mseg) del aparato receptor. La constante de tiempo citada resulta del cociente entre la inductancia y la resistencia del circuito. Cabe acotar que en CC generalmente se emplean contactores unipolares. En función de la categoría de servicio, algunas aplicaciones son: - DC1: Cargas puramente resistivas o débilmente inducti-vas, para calefacción eléctrica, ... - DC2: Motores derivación, con desconexión a motor en rotación, nunca a motor frenado. - DC3: Motores derivación, con desconexión a motor frenado, inversiones del sentido de giro, ... - DC4: Motores serie, con desconexión a motor en rotación, nunca a motor frenado. - DC5: Motores serie, con desconexión a motor frenado, inversiones del sentido de giro, ... Tensión de servicio La tensión de servicio está relacionada con las propiedades dieléctricas del contactor. Las normas establecen que en funcionamiento normal, los contactores deben poder conectar con entre el 90 y el 110 % de su tensión nominal. Elección de un contactor electromagnético Para seleccionar un contactor es necesario conocer las siguientes características del receptor: La corriente de servicio (le) o en su defecto la potencia del circuito. Los lapsos de trabajo, que determinan la clase de servicio (permanente, intermitente, etcétera). La naturaleza de la carga, que determina la categoría de ser-vicio (AC1, AC3, etcétera). La tensión nominal de funcionamiento Con estos valores se consultan las tablas provistas por los fabricantes para elegir el contactor más apropiado. Estas tablas dan los límites garantizados de aplicación de cada uno de los modelos de contactores, para cumplir con las normas correspondientes. Cabe agregar que estas tablas también permiten la selección del relé térmico y el fusible adecuado para la aplicación. videos sobre el tema link: http://www.youtube.com/watch?v=fTay9YiOOmk&feature=related link: http://www.youtube.com/watch?v=GMnHq7n8VcY&feature=related link: http://www.youtube.com/watch?v=oKmnonylj7Q&feature=related

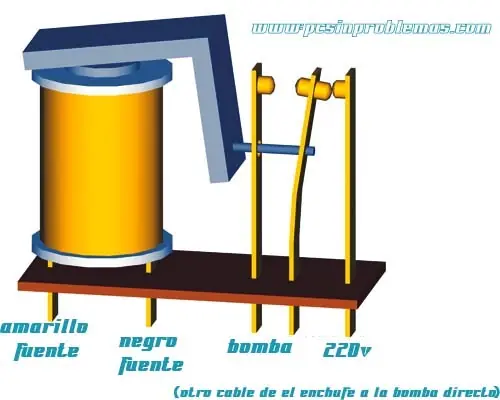

EL RELÉ historia El relé o relevador, es un dispositivo electromecánico, que funciona como un interruptor controlado por un circuito eléctrico en el que, por medio de una bobina y un electroimán, se acciona un juego de uno o varios contactos que permiten abrir o cerrar otros circuitos eléctricos independientes. Fue inventado por Joseph Henry en 1835. Dado que el relé es capaz de controlar un circuito de salida de mayor potencia que el de entrada, puede considerarse, en un amplio sentido, como un amplificador eléctrico. Como tal se emplearon en telegrafía, haciendo la función de repetidores que generaban una nueva señal con corriente procedente de pilas locales a partir de la señal débil recibida por la línea. Se les llamaba "relevadores". De ahí "relé". PRINCIPIO DE FUNCIONAMIENTO Un relé es un interruptor accionado por un electroimán. Un electroimán está formado por una barra de hierro, llamada núcleo, rodeada por una bobina de hilo de cobre . Al pasar una corriente eléctrica por la bobina el núcleo de hierro se magnetiza por efecto del campo magnético producido por la bobina, convirtiéndose en un imán tanto más potente cuanto mayor sea la intensidad de la corriente y el número de vueltas de la bobina. Al abrir de nuevo el interruptor y dejar de pasar corriente por la bobina, desaparece el campo magnético y el núcleo deja de ser un imán. ¿Que es un relé y que función cumplen en los autos? Conocidos también como relevadores o relay, estos dispositivos forman parte del sistema eléctrico del automóvil y es posible encontrar docenas de ellos en los modelos recientes. Las luces altas, el claxon, el electroventilador, son accesorios del automóvil que trabajan con corriente eléctrica. Algo que poseen en común es su alto consumo de corriente, es decir, que en sus circuitos la intensidad de corriente es alta. Para que pueda conducir esta corriente, los cables deben ser de un calibre suficiente para soportar el trabajo sin recalentarse. Muchas veces esos cables deben recorrer largas distancias desde el interior de la cabina, el tablero de instrumentos y el mismo compartimiento del motor. Los ingenieros utilizan los relé en estos casos para lograr que mediante un circuito de poco consumo o intensidad de corriente se pueda operar un dispositivo de alto consumo, reduciendo así el tamaño de los interruptores, aligerando el peso del automóvil, y minimizando los riesgos de cortos circuitos Los relés existen de diferentes tipos y capacidades. Los más usados son los de 4 terminales, 2 para el actuador y los otros 2 para el contacto. Para cambiar un relé es necesario asegurarse que los contactos no se hayan deteriorado por el calor, que el reemplazo sea de la misma capacidad (Generalmente impresa en su superficie, por ejemplo 10A, 20A) y que coincidan las posiciones de las paticas o terminales así como su denominación. Si usted es de los que gusta instalar accesorios en su automóvil tales como luces, winches, equipos de sonido de gran potencia, recuerde que los relés existen y que pueden ayudarle a que sus proyectos trabajen mejor. link: http://www.youtube.com/watch?v=QjszJEncew8

Como programar un temporizador semanal digital (timer) Reloj interruptor programable enchufable, reloj temporizador, programador de tiempo, programador de encendido y apagado, timer, son sólo algunos de los nombres con los que se conoce a este práctico aparato. Se trata de un sistema de control de tiempo que se utiliza para abrir o cerrar un circuito eléctrico en uno o más momentos determinados y que, conectado a un dispositivo lo pone en acción. Aunque su puesta en marcha es bastante sencilla, más de alguna persona se ha desanimado al tratar de ponerlo en funcionamiento sin las indicaciones adecuadas. Aquí le mostramos la forma de hacerlo. Sus aplicaciones Se pueden utilizar para diversas aplicaciones, por ejemplo: para poner en funcionamiento la estufa del baño a una hora determinada cada mañana; para apagar automáticamente las guirnaldas del árbol de Navidad; para encender y apagar luces o artefactos cuando nos ausentamos de casa; en fin... Son muchas las posibles aplicaciones de este útil aparatito. tenporizador semanal digital PROGRAMADOR SEMANAL DIGITAL AJUSTES BASICOS: 1. Con el botón “CLOCK” presionado seleccione el día de la semana mediante pulsaciones en la tecla “WEEK” Aquí mostramos las abreviaturas de los días de la semana que aparecerán en el display. MO = lunes TU = martes WE = miércoles TH = jueves FR = viernes SA = sábado SU = domingo Una vez seleccionado el día de la semana suelte el botón “CLOCK”. 2. Con el botón “CLOCK” presionado seleccione la hora mediante pulsaciones en la tecla”HOUR”. Una vez seleccionada la hora suelte el botón “CLOCK”. 3. Con el botón “CLOCK” presionado seleccione los minutos mediante pulsaciones en la tecla “MINUTE”. Una vez seleccionados los minutos suelte el “BOTON” “CLOCK” Si hay algún error en el día de la semana, hora o minutos repetir los pasos anteriores (1,2,3). PROGRAMACION DEL TEMPORIZADOR: El botón ON/AUTO/OFF determina las funciones del temporizador y aparecen en el display. 1. “MANUAL ON” = El programador no está activado; permitiendo el paso de corriente y no es afectado por la programación de tiempos. 2. “AUTO” El programador está activado. 3. “MANUAL OFF” El programador no está activado ni permite el paso de corriente. 2 Si el programador está en la posición AUTO debería permitir el paso de corriente durante los intervalos de tiempo programados. El aparato permite programar hasta 8 intervalos de tiempo. Los programas se mantienen incluso cuando el aparato está en MANUAL OFF o MANUAL ON. PROGRAMANDO LOS TIEMPOS: 1. Presionar el botón “TIMER” para programar el primer intervalo. Un (1) aparecerá en el display. 2. Presionando el botón “WEEK” seleccionar el día de la semana o una combinación de días de la semana donde quiera que el programador esté activado. La indicación “ON” aparecerá en el display (centro izquierda). Aquí se muestran los días o combinaciones de días que dispone: MO = LUNES TU = MARTES WE = MIERCOLES TH = JUEVES FR = VIERNES SA = SABADO SU = SUNDAY MO,TU,WE,TH,FR,SA,SU= Combinación de días. MO,TU,WE,TH,FR= Combinación de días. SA,SU= Combinación de días. MO,TU,WE,TH,FR,SA= Combinación de días. MO,WE,FR= Combinación de días. TU,TH,SA= Combinación de días MO,TU,WE= Combinación de días TH,FR,SA= Combinación de días. MO,WE,FR,SA= Combinación de días. Si seleccionamos una combinación de días el programador digital se conectará y desconectará esos días a las horas programadas. 3. Presionar el botón “HOUR” para programar las horas y “MINUTE” para los minutos en los que el programador se activará. 4. Presionar “TIMER” para fijar la programación de los tiempos de activación. El programador inmediatamente cambiará a la posición de desactivación y la indicación “OFF” aparecerá en el display (centro izqda.) 5. Repetir los pasos 2 y 3 para determinar el día de la semana, hora y minutos en que el programador se desconectará. 6. Presionar “TIMER” otra vez para fijar la programación de los tiempos de desactivación. 3 7. Usted está en la programación del 2º intervalo de tiempo. Un (2) aparecerá en el display (abajo izqda.) . Si desea programar mas tiempos de activación y desactivación repita los pasos (2 a 6). Dispone de hasta 8 programas. 8. Una vez haya programado los intervalos de tiempo que necesite presione la tecla “CLOCK”. El programador está listo para su funcionamiento. Si desea cancelar un intervalo de tiempo presione sucesivamente el botón “TIMER” hasta que aparezca en la pantalla el programa que desea cancelar y presione “RES/RCL”. Este programa quedará anulado. FUNCIONES ADICIONALES: 1. Con “RANDOM” usted activa un funcionamiento aleatorio. Si por ejemplo se va de vacaciones puede usar está función para que las luces de su casa se enciendan y se apaguen automáticamente. Cuando este activado los tiempos de activación y desactivación variaran sobre los programados entre 0 y 32 min.cada día. Si desea usar está función presione “RANDOM” y la palabra “RANDOM” aparece en el display (centro derecha). Para cancelar la función presione “RANDOM” otra vez. 2. Presione “CLOCK” y “TIMER” simultáneamente para cambiar la indicación del reloj en el display, entre el modo 12 horas o modo 24 horas. Con la indicación en el modo 12 horas aparecerán AM o PM en el display junto al reloj (arriba izquierda) 3. Presione “CLOCK” y “ON/AUTO/OFF” simultáneamente para cambiar al horario de verano (+1 hora). “SUMMER” aparece en el display (abajo derecha). Repetir este proceso para cambiar el horario de invierno (-1 hora). Conexión del temporizador: su alimentación generalmente 220 volts tiene sus borneras de alimentación donde van la fase y el neutro luego tiene sus entradas varia su cantidad y nomenclatura según la marca aquí van las fases a controlar van todas puenteadas en las borneras que hacen de interruptores que pueden ser cerrados o abiertos normalmente a verificar antes de antes de alimentar, cuando alimentas el temporizador cambia de abierto a cerrado y de cerrado a abierto conmuta. interuptor normal cerrado interuptor normal abierto Sus salidas tienen la misma cantidad de entrada generalmente una para cada una en ellas, el estado de salida depende de la entrada y su tipo de mecanismo ósea normal cerrado o normal abierto luego esa salida va al circuito a controlar como si fuera un interruptor tener en cuenta la potencia a controlar ya que el dispositivo te indica su corriente máxima de carga. entones gracias a este aparatejo se pueden controlar el tiempo de encendido y cordinar los horarios en que decea proporcionar energía a un captador
