Hola Sres Taringueros: Este es mi segundo post y quería mostrar algunas fotos de los procesos que realicé para restaurar una vieja maquina de soldar que estaba en casa. Realmente muchas veces la gente tiene herramientas y les dan mucho trabajo sin pensar en retribuirles su buen rendimiento. Pues bien, esta máquina lo merecía (detesto tener herramientas oxidadas a mal traer) Asi estaba en un principio la pobre soldadora: Luego de raspada y lijada, procedí a pintarla con spray común y corriente dado que me dio buenos resultados en una antena parabólica y una bicicleta. Luego apliqué el logo que uso en mis circuito impresos y aparatos Una limpieza profunda de la electrónica, rodamientos del ventilador, cables nuevos con conectores estañados y crimpados, etc (no saqué muchas fotos, pero lo empezaré a hacer) y así empezó a verse Espero les guste el resultado y comentar que no es negativo darse un tiempo para restaurar algunas de nuestras herramientas. Saludos desde Valparaíso/Chile a quien lea estas lineas.

Hace unos meses en un mercado de pulgas bien conocido de Valparaíso/Chile, compré una guitarra china muy barata "Steeler", a la cual le faltaba calibración, una selleta, el hueso o "nut" y un botón de una clavija. El asunto es que para hacer todo aún mas económico y forzar el trabajo genuino, decidí fabricar la selleta y el hueso. el botón lo tomé de una clavija de guitarra acústica y ya está. A partir de un fierro cuadrado comencé a aplanarlo un poco para que diera el ancho de una de las selletas de muestra que tomé. Luego comencé a darle los primeros cortes a mano con sierra. Luego con una mecha de 3mm realicé los hilos. Alguna pulida y ya comienza a verse similar. Ahora una de las partes difíciles.... hacer el forado por donde pasa la cuerda. Acercándome al éxito ! Como no tenía dos tornillos tipo allen, tuve que improvisar cortandoles la cabeza a unos tornillos con el mismo hilo, y practicales un corte en la parte superior para que se puedan regular (altura) Luego el hilo de la parte trasera para poder ajustar el largo de la cuerda. Del hueso, realmente no mostraré muchas imágenes puesto que fue mas sencillo, simplemente di vueltas por una cancha de fútbol de barrio y encontré un hueso de vaca que dejó algún perro XD La guitarra ya quedó perfecta. lo que aun debo solucionar es como tocarla decentemente Saludos a quien lea estas lineas.

Hola Sres Taringueros: Paso de dejar unas fotos de un amplificador que fabriqué. Yo se que a algunas personitas les molesta ver gente que hace cosas, pero afortunadamente este sitio tiene como lema "inteligencia colectiva", por lo cual imagino que la gran mayoría son gente con buen IQ. Pues bien, para iniciar esto me inspiré en una placa vieja y rota de un Ibanez GTA10 del cual realicé el esquema y luego con GEDA-PCB en Linux realicé el circuito impreso. Estos son los primeros esquemas: Luego la placa: Luego la parte de madera: Finalmente en un local reconocido en Valparaíso, compré una especie de tela impermeable similar al de los bolsos deportivos. La compré solo por el precio y color (aprox US$1,5) El frontis: finalmente el logo: Suena bien ya que anteriormente hace aproximadamente unos años había fabricado otro usando el mismo esquema: Saludos desde Valparaíso/Chile a quien lea estas lineas.

Hola Sres Taringa: Paso a dejar algunas fotos de una sierra de joyero que construí para poder cortar madre perla para una guitarra lesPaul. Espero les guste. Lo primero que hice fue dibujar en tamaño natural en un cuaderno, el marco que necesitaba respecto a al largo de las hojas (ya no recuerdo las medidas pero se pueden deducir por los cuadros usados en el cuaderno) Luego comencé el trabajo de lijado y doblado Para la sección ajustable, usé una especie de dado con perno similar a los usados en las barras de tierra eléctrica. La verdad es que no se de que era esa pieza originalmente, pero de que servia, servia Para afirmar la hoja de sierra, aplané con lima los extremos y les practiqué un orificio de 3mm y luego hilo Finalmente un mango de madera (no quedó genial, pero funcionaba) Saludos desde Valparaíso/Chile a quien vea este post

Hola Sres Taringa: Paso a dejar fotos de una placa que hice para implementar un modulo Xeno para el desbloqueo de consolas Game Cube. Lamentablemente en esos tiempo, no sacaba muchas fotos, pero ya he cambiado un poco esa cultura Como cosa aparte, informo que hay muuucha documentación y links para distintas versiones del xeno. y para implementarlo solo basta un atmega8 y un programador. Siempre aparece algún derriba arbol que opina ¿por que no lo compraste listo? y yo siempre respondo lo mismo: me es mas agradable fabricar e investigar cosas que estar parado en la esquina fumando mugres o haciendo nada en los tiempos libres. Pinté una placa virgen con un producto que lo pueden encontrar ultra barato en ebay: "100g Photoresist Anti-etching Blue Paint" Con un fotolito transparente o papel vegetal imprimir el diseño en negativo para que la luv UV pueda incidir en las pistas curandolas y quedando débiles, solo las partes donde NO incidió la UV Luego pinté la placa con otro producto muy barato que lo pueden encontrar en ebay como: "PCB UV Curable Solder Mask" el cual viene en Verde, negro, blanco, rojo y azul. finalmente monté el atmega8 que se requiere mas un par de componentes y luego lo programé con un circuito ultra economico llamado : "USBASP programmer" Las pruebas pasaron bien ya que al hacer las instrucciones para que aparezca la versión del Xeno, este aparecia perfectamente y prendia el led verde indicando que estaba todo ok. Lamentablemente no tengo fotos y si me compro una gamecube debo si o si implementar otro xeno y sacar fotos (me quedaron dos o tres placas guardadas en el cajón de los cachureos. Saludos a quien lea estas lineas y dejar como consejo a todos los diyers, makers que no olviden sacar fotos ya que es un poco lamentable que pase el tiempo y no tener buenos registros de las cosas hechas.

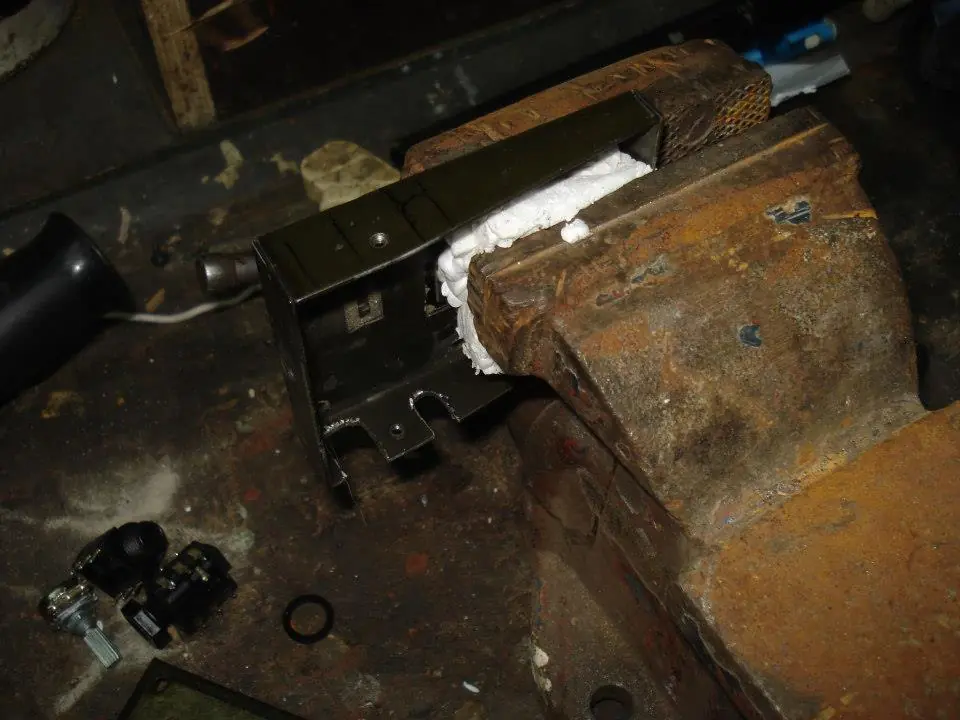

Hola Sres Taringa: Quería dejar unas fotos de un pedal que construí hace un tiempo (un buen tiempo) el cual es exactamente un clon del OD1 de boss (over driver). Lo primero que hice fue bajar el esquema electrónico original y una foto de la placa original para verificar el tipo de capacitores usados (hay capacitores de poliester y cerámicos del mismo valor, pero se recomienda uno u otro dependiendo de la aplicación) GIF GIF Todo inicio por un pedal de teclado yamaha que encontré barato en la feria de pulgas de Valparaíso. al cual le practiqué algunas modificaciones para los potenciómetros, entradas y salida. Luego con geda/pcb en debian/linux realicé el diseño del circuito impreso personalizado para dicho pedal Finalmente el circuito impreso listo (en ese tiempo aun trabajaba con el método de la plancha y la placa solo protegida con resina) Placa terminada luego el montaje: y un humilde video puesto en mi canal de youtube link: https://www.youtube.com/watch?v=AvMKT9XiBnY Saludos desde Valparaíso, Chile a quien lea estas lineas.

Hola Elegantes señores taringueros y taringueras: Dejo unas fotos pésimamente documentadas de un detector de metales muy conocido en la web... el "pi polones" del cual hay planos, fotos del circuito impreso, lista de materiales, etc. Yo aquí me centraré en postear mas que nada el trabajo del cuerpo del detector. Parte del circuito impreso diseñado en Geda/Pcb bajo Debian. (la verdad es que realicé unas 7 versiones de la placa y ya no se cual es cual) Luego a fabricar el aro de escaneo. Luego la pintura Detector ensamblado (lamentablemente como siempre, no tengo todas las fotos de los procesos) Y finalmente en uso en Viña del Mar Saludos desde Valparaíso, Chile

Hola Sres Taringueros: Hace algún tiempo restauré un demoledor de piedra / concreto que me pasó un familiar. El asunto es que estaba muy a mal traer. Foto del estado inicial: Luego a desarmar parte por parte: Luego de limpiar las partes, una engrasada y pintura solo en el cilindro. y finalmente... demoledor listo para destruir mas y mas concreto Saludos desde Valparaíso, Chile.

Hola Sres Taringueros: Le dejo unas fotos de una tobera que TUVE que fabricar dado que era urgente usarla y esperar un envío de ebay era imposible. Lo primero que hice, fue buscar aluminio (fácil de trabajar y resistente para este trabajo) y encontré una tapa de enchufe perfecta. Luego a recortar segun mis propias especificaciones Trabajo terminado: Saludos desde Valparaíso, Chile.

Hola Sres Taringueros, les comento que tenía mis protoboards llenas de mugre y no ayudaba mucho moralmente a seguir trabajando. Entonces decidí lavarlas con agua destilada (del grifo igual sirve, pero hay que secarlas rápidamente para evitar sulfatos u óxidos) Así estaban en un principio ( a la mas grande olvidé sacarle fotos en su estado inmundo inicial) Luego una buena lavada con detergente y agua destilada: Finalmente luego de un par de horas secado Mis protoboards, quedaron como nuevas Saludos desde Valparaíso, Chile
