Bueno Hola a todos
Les voy A mostar un tutorial .que si me funcionaba la antena lo iba a hacer este spot ya que donde yo vivo ahi muchas casa y nunca pude usar wifi de mis vecinos. y gracias a esta antena pingles tengo internet y puedo hacer este spot. y aclaro. yo gaste mucha plata y mucho tiempo para que esto me funcione a la perfeccion. ya que es casero. probe muchas antenas. me queda por probar la parabolica no mas... bueno sigamos con lo que vamos.
ANTENA PINGLES: ( trabajaremos con el canal 1. frecuencia 2.4mhz )
Materiales:
1 - una lata plingle
2 - Variila roscada de " 5 MM "
3 - 5 arandelas de 3cm de diametro exterior y 5 mm de interior "tambien puede ser de 3,3mm 3,4mm de exterior
4 - 10 arandelas de 1,5 de diametro exterior y 5 mm de interir " tambien puede ser de un poquito mas no ahi problema por que es la arandela que aprieta a la mas grande.
5 - 10 tuercas de 5mm de diametro interno
6 - un conector tipo "N hembre"
7- un conector tipo RP-SMA inverso macho
8 - de 3 o 4 metros de cable coaxil rg58 bajas perdidas " es para la antena y que baja a la placa wifi pci o usb" se llama cable pingtail.
9 - Alambre de cobre de 2 mm de diametro
Elemento de trabajo:
- un soldador
- estaño
-pinza
- regla
- lapiz
Bueno empesemos:
Pirmero les dejo un crokis que hice yo para ustesdes en dibujo.
bueno como ven ahora se las paso por fotos

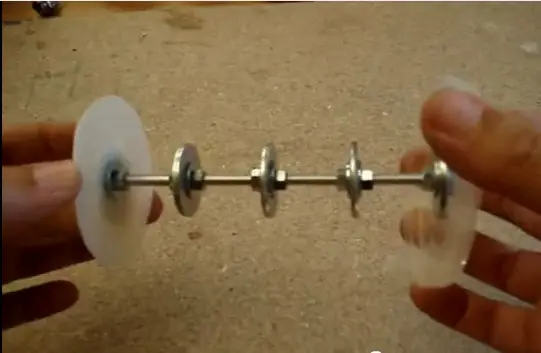

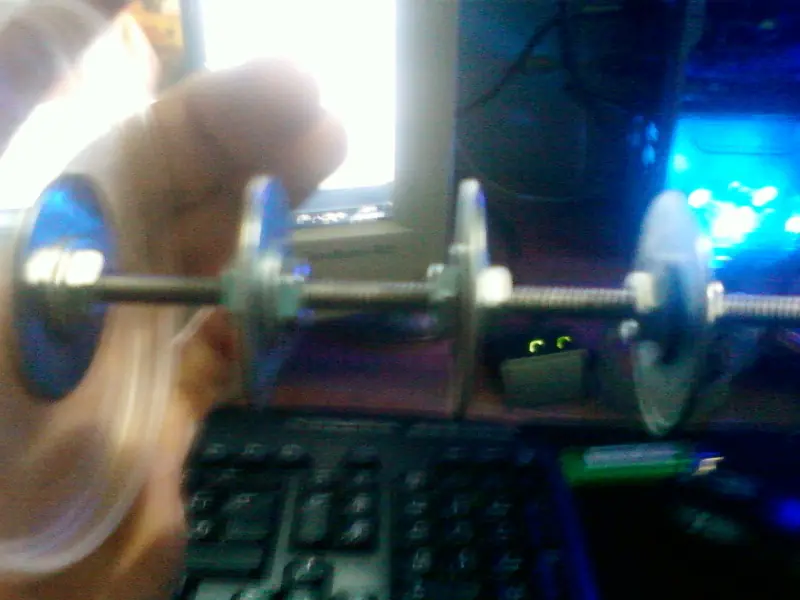

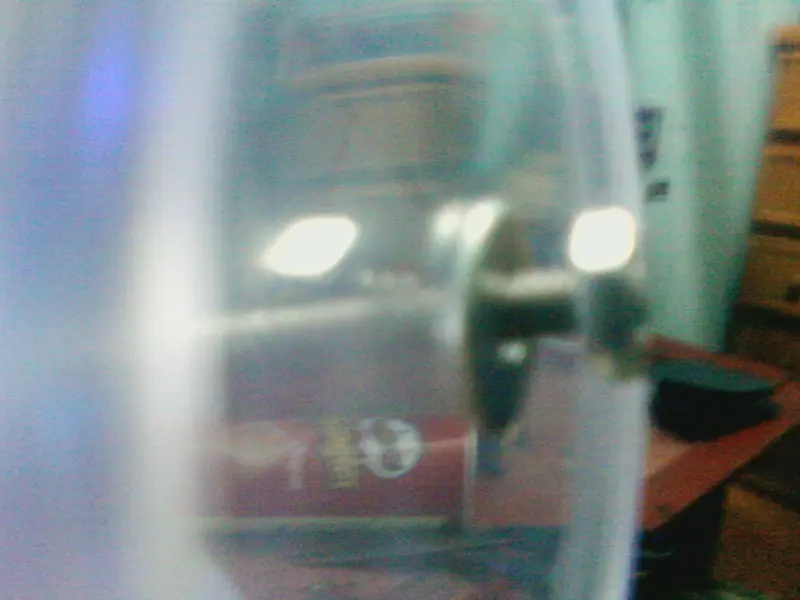

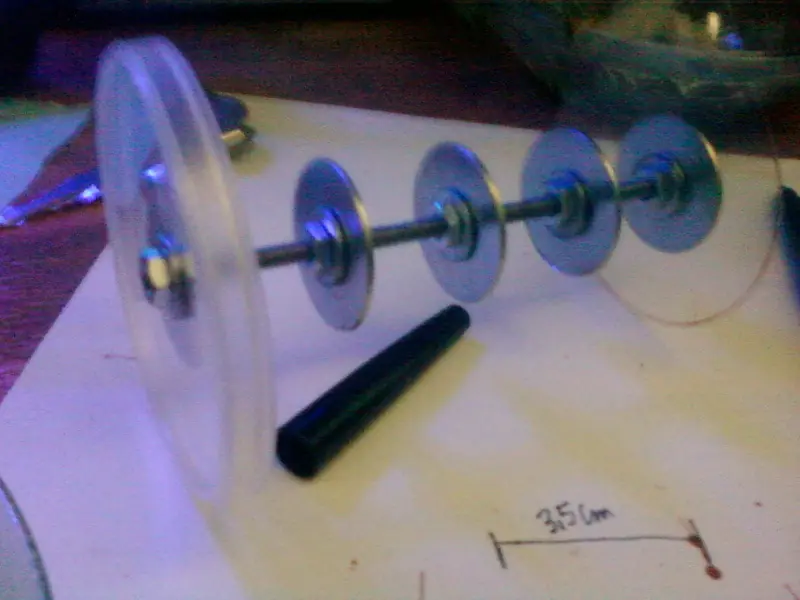

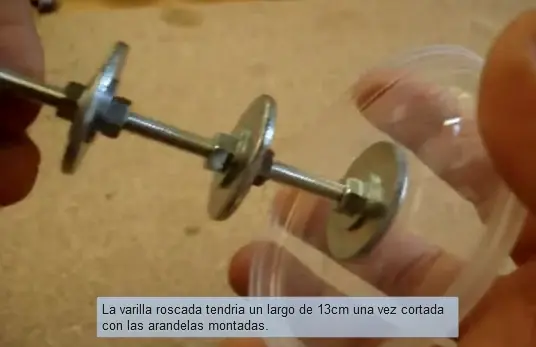

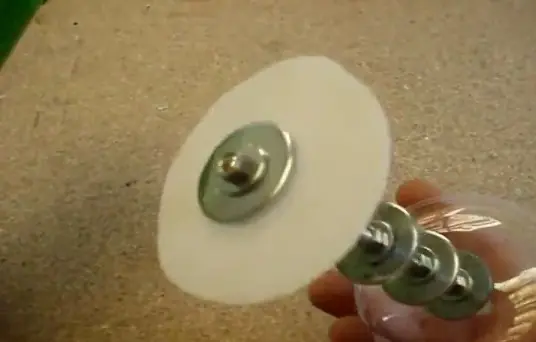

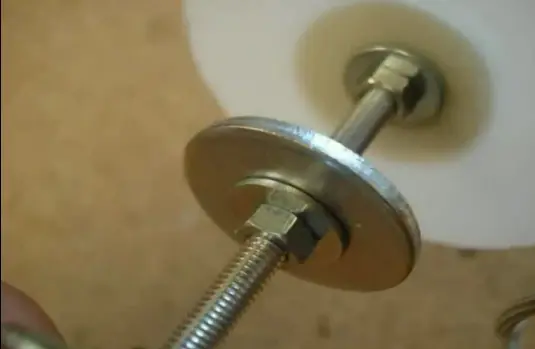

este els el esqueleto de la antena asi les tiene que quedar si siguen bien los pasos

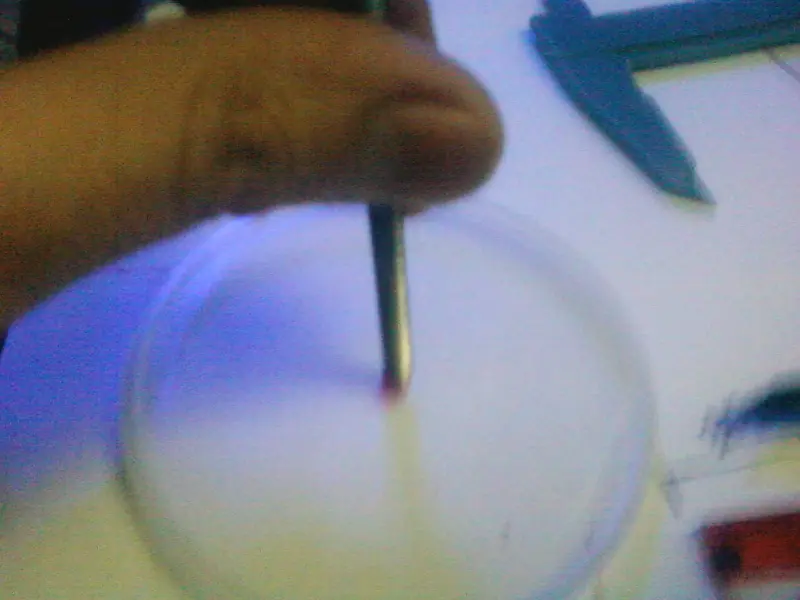

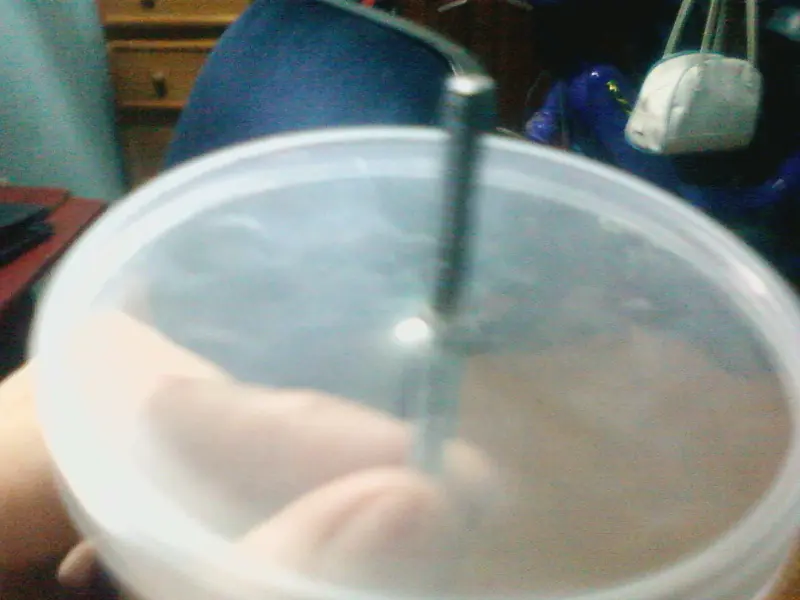

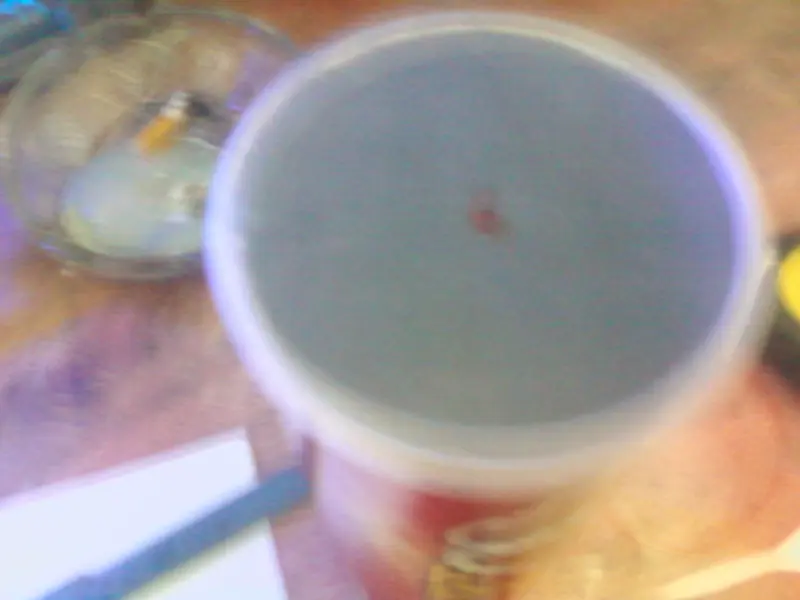

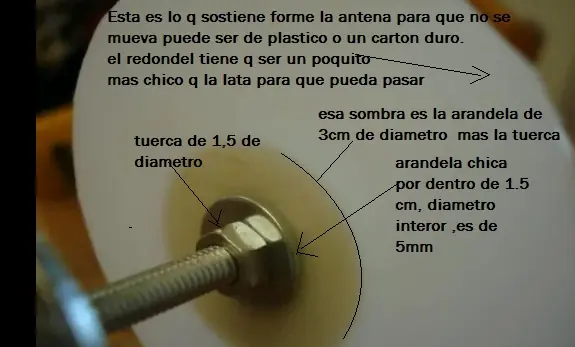

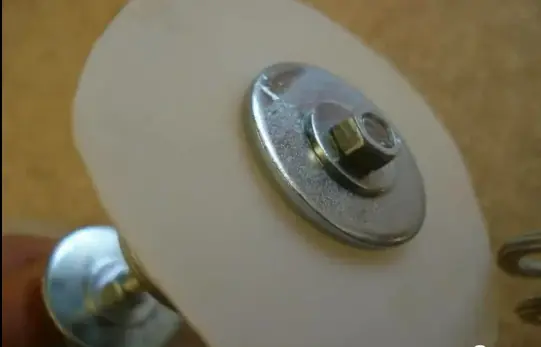

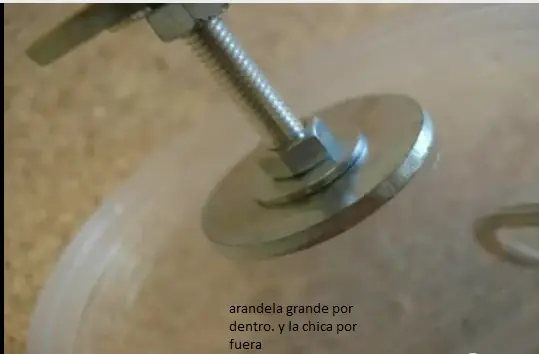

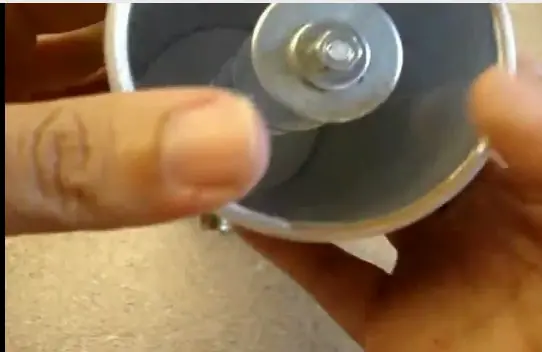

como ven la tapa plastica es la que hace precion en la parte de arriba de la lata fijensen que la arandela grande
tiene que quedar por dentro la (de 3cm de diametro) es muy importante y la chica fuerta.

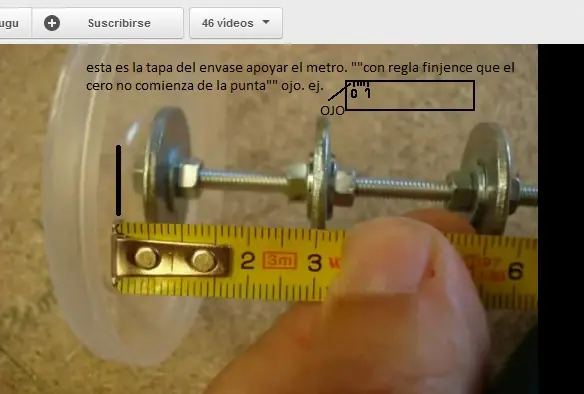

midan con un flexometro o metro. desde la tapa hasta la segunda arandela les tiene que dar 3cm de distancia.
por alguna duda.

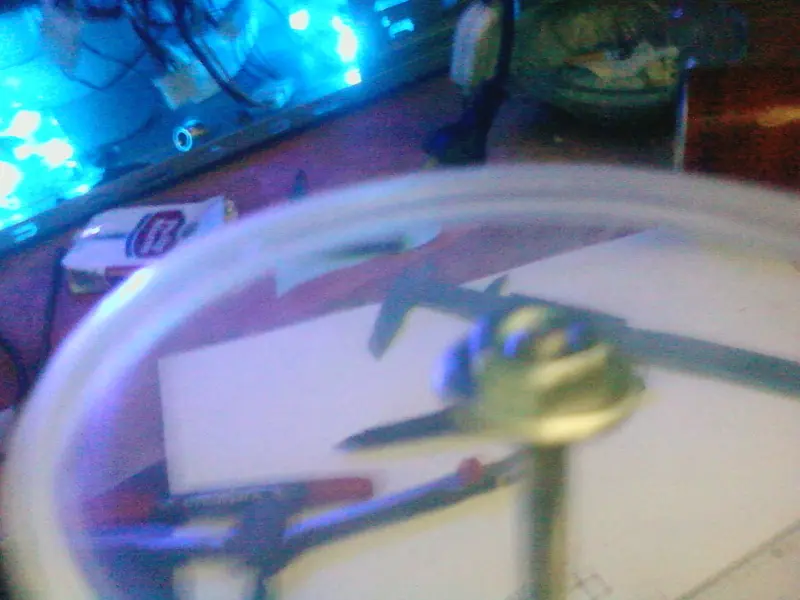

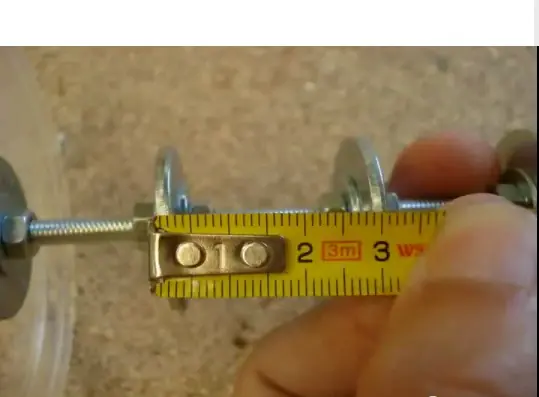

estos son los procedimientos sean precisos para medir de arandela a arandelas usen el metro o un calibre que es mejor.
ahora pasaremos armar el N hembra:

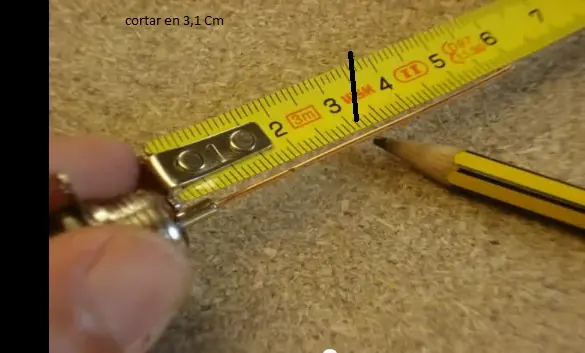

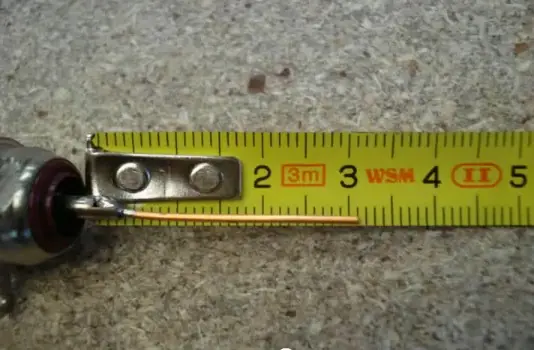

el alambre de cobre ponemos una de 5 cm de largo y 2 mm de diametro y lo soldamos y despues los cortamos en 3,1cm, asi somos mas precisos.
Bueno seguimos con la lata de plingles

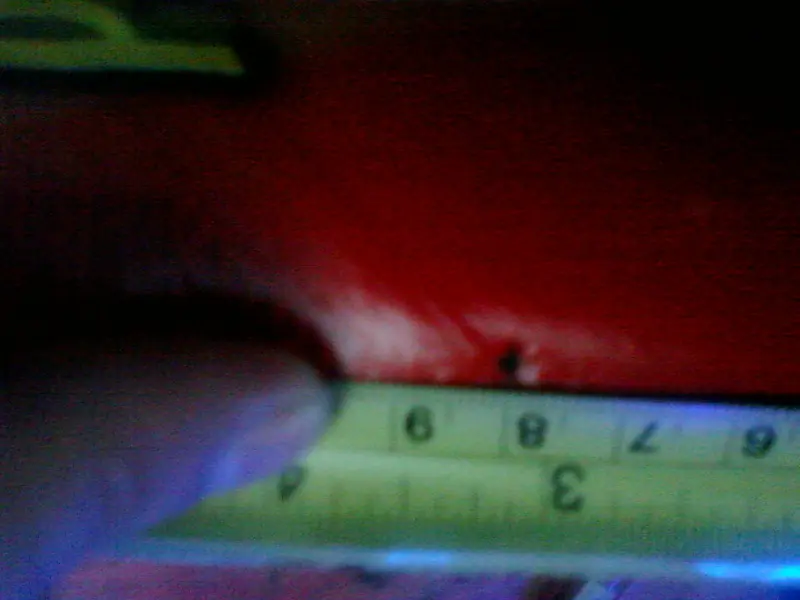

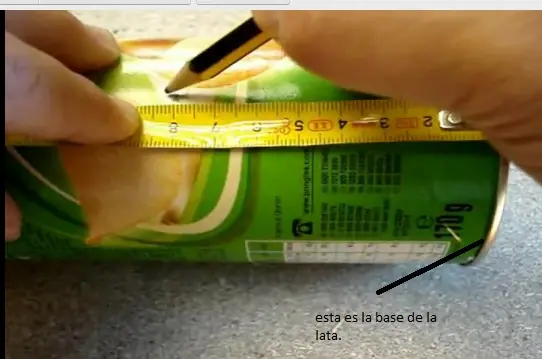

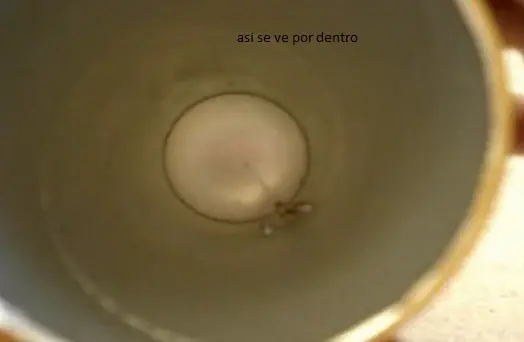

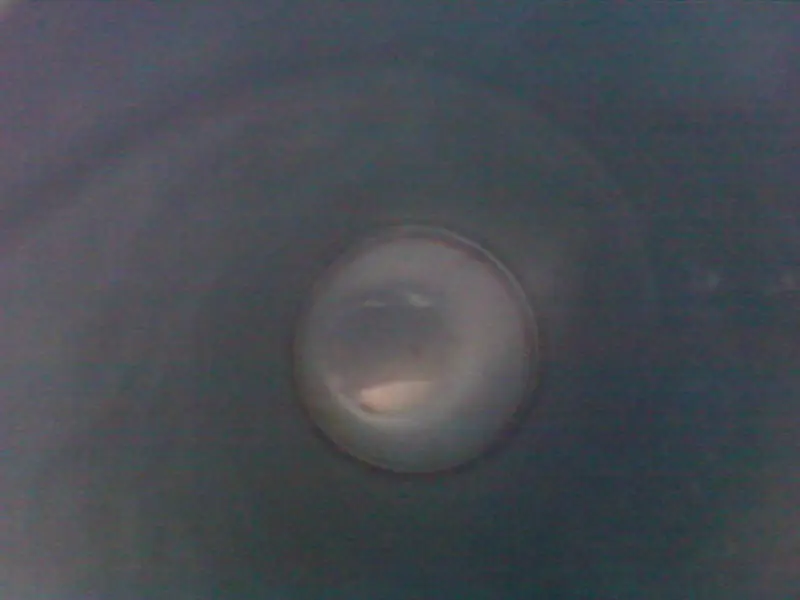

a 8 cm de la base perforamos por que ahi ira el conecto n - hembra con el respectivo alambre de cobre
bueno pasemos al paso de el cable

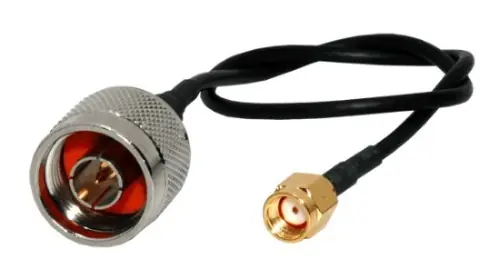

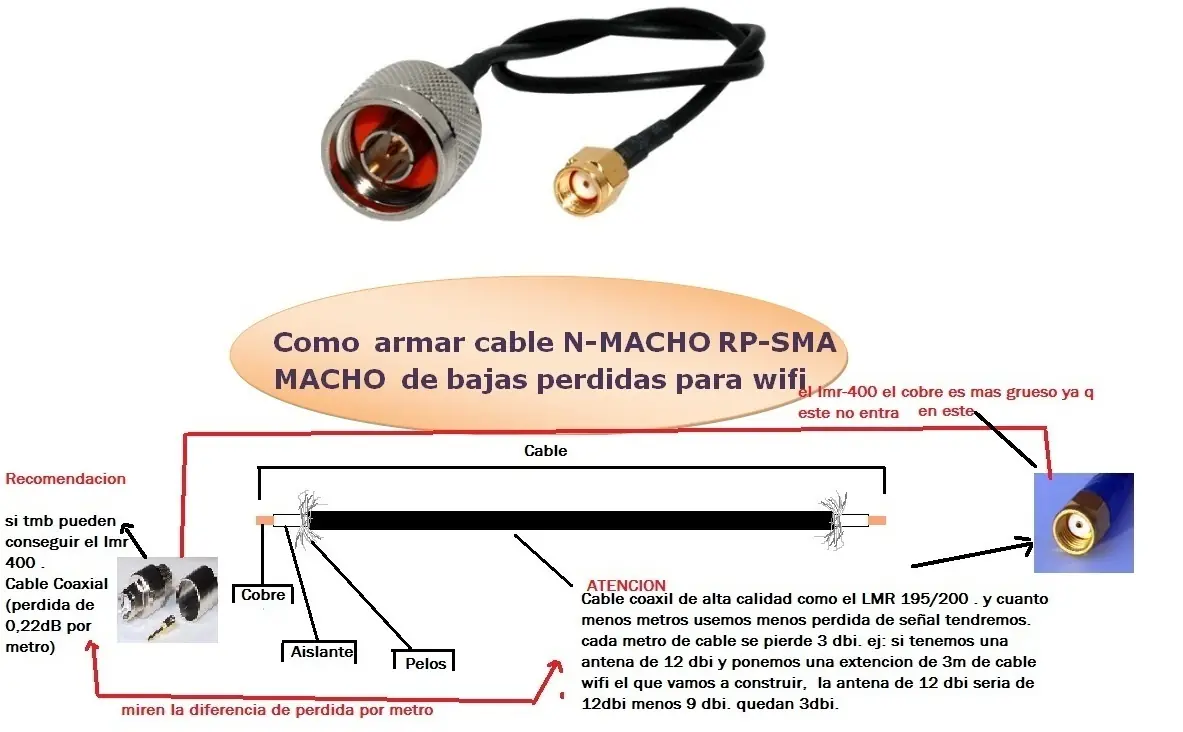

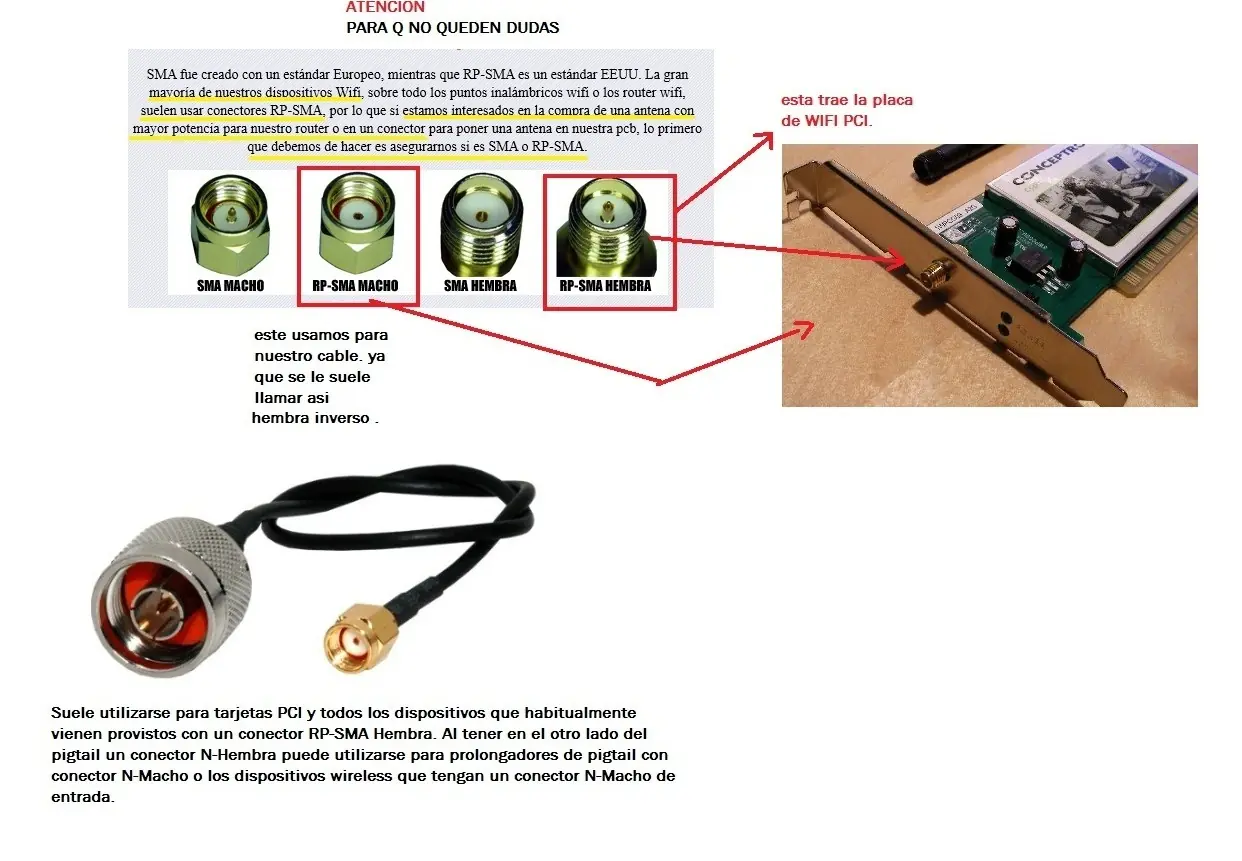

este es el N-macho y el rp-sma inverso macho
que el n-macho va a la antena casera y el rp-sma a la placa wifi o usb

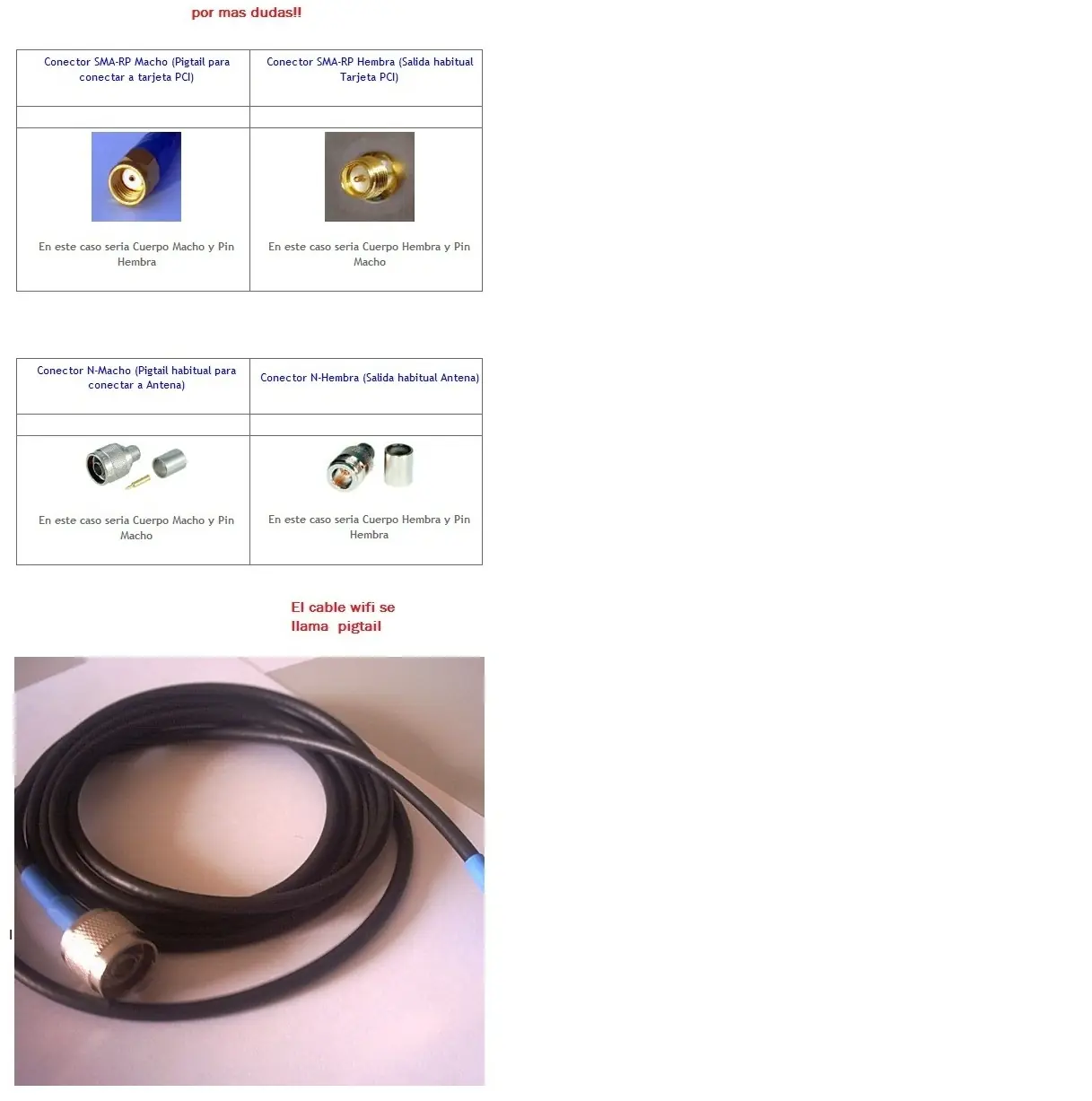

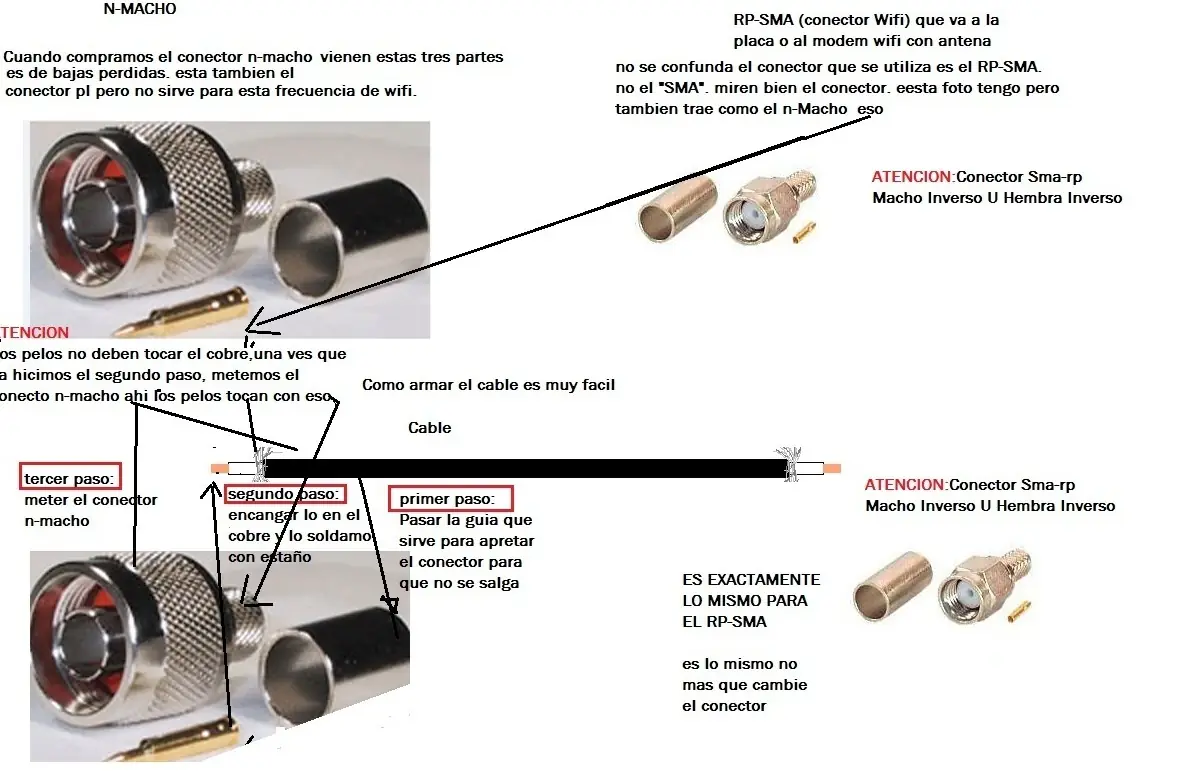

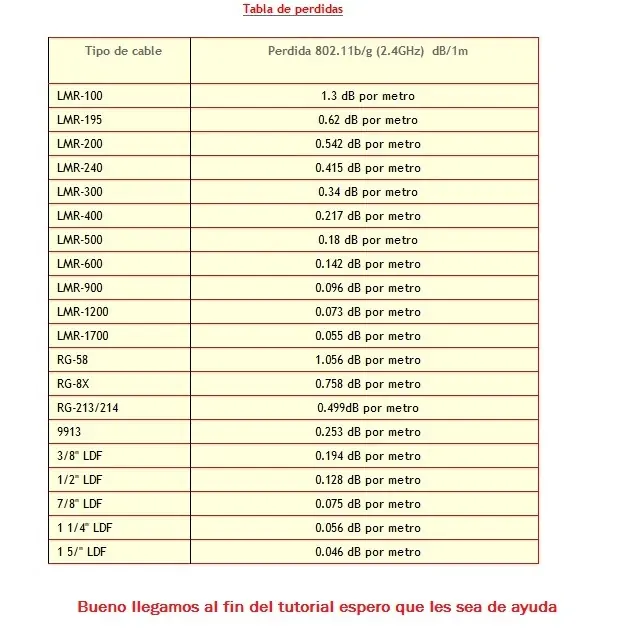

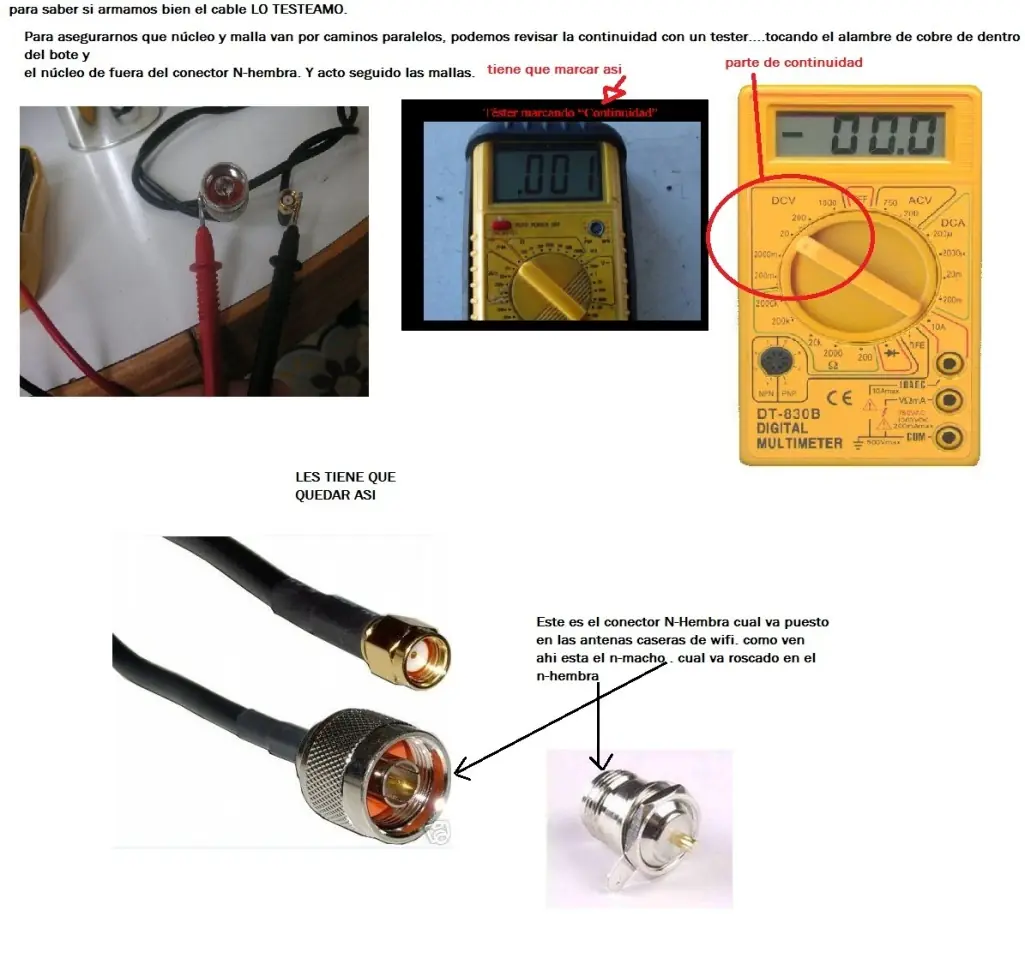

un poco de teoria y como armar el cable

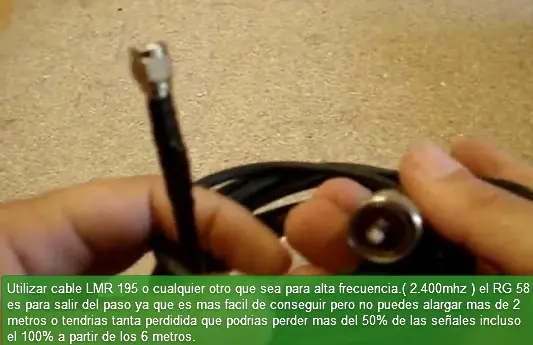

Bueno espero que les sirva. les paso a comentar que usen el cable coaxil rg58 use primero 2 metros y medio
por que dicen que mas de tres ahi perdida. pero el cable y la antena apenas llegaba al techo y yo tengo muchos ostaculos asi...me aparecian 2 rayitas nomas y dije ya fue. tenia cable rg58 de 4 metros y lo probe estonce la puse mas alta a la antena y me aparecieron 4 rayas asi que me conecte y gracias a eso hago este spot. y espero que les sea de ayuda. ah me olvidaba jeje que. para los cuatro metros de extencion hice una doble pingles.
les dejo una fotito

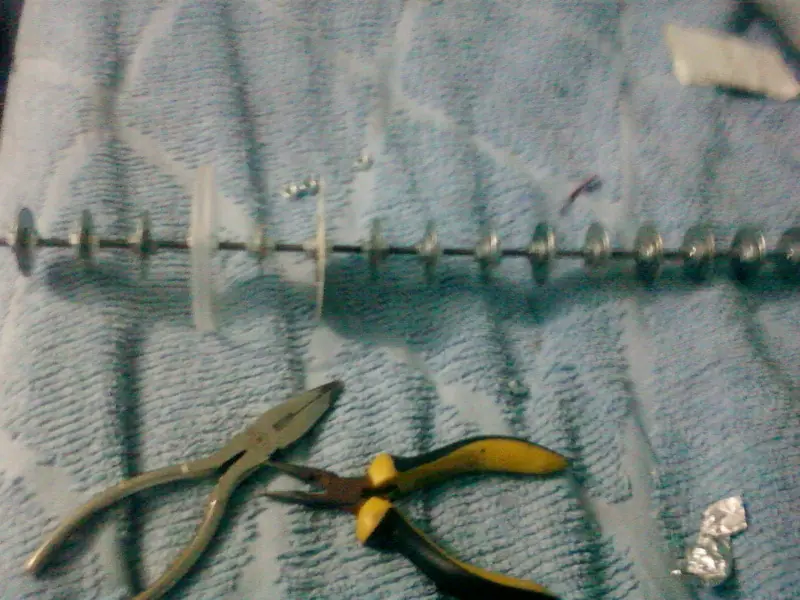

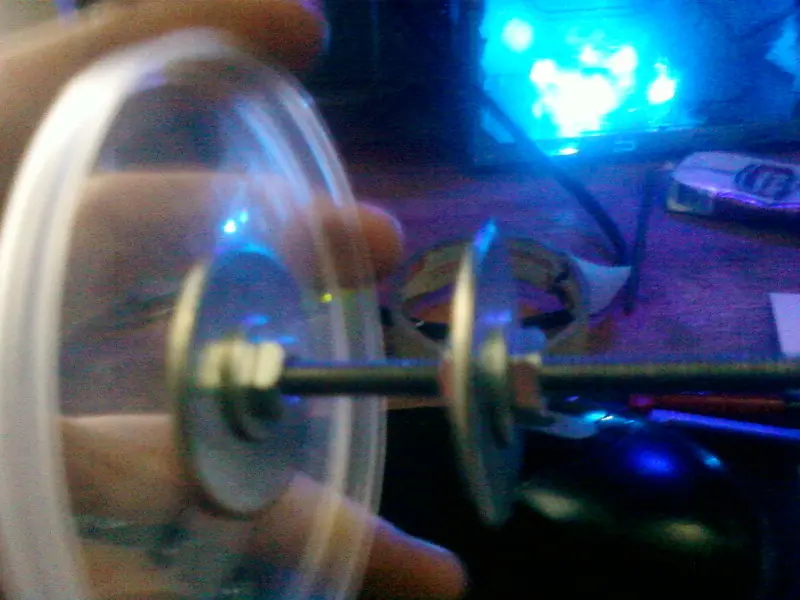

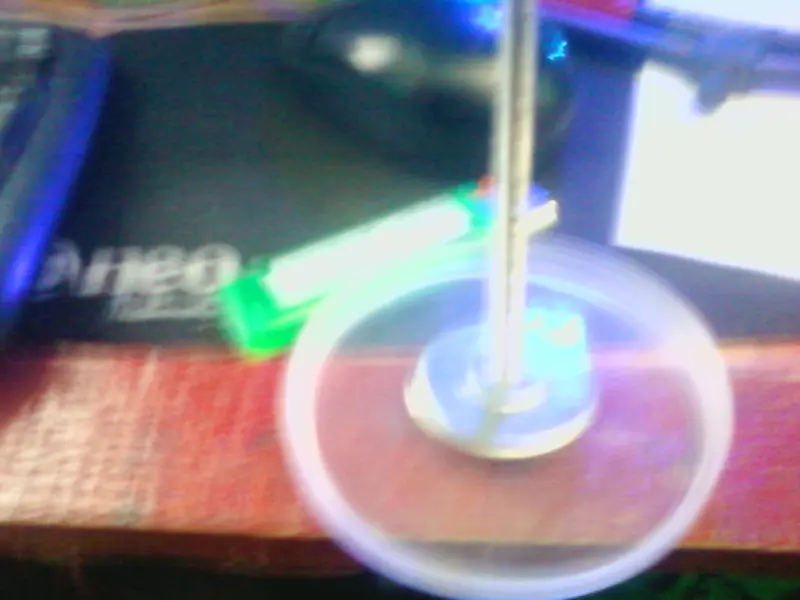

este es el esqueleto . y use dos lata pingles. tiene el doble de alcanse que con una.. y tengo pensado hacerle
unas modificaciones para mejor recepcion de la señal. para que la señal que este en el aire la concentre mas.
yo tengo una placa pci que es la tp-link tl-wn851nd de 300mbps. ah.. y tmb pogan la placa wifi a maximo todo..
que es inicio, panel de control propiedades a red inalambrica opciones avanzada y subanle todo, se nota la diferencia.
bueno espero que le sea util y que tmb puedan construirla y que le salga y que puedan disfrutar
y con paciencia... saludos taringueros
