Hola queridos amigos. Me resulta extremadamente placentero poder compartir esto que para algunos parecerá algo simple de conseguir pero creanme, no es así. Hasta ahora.
Dí con este cable de puro coraje y perseverancia ya que en internet no encontré absolutamente nada. Aclaro que en la web hay de todos los tipos de conexiones que te puedas imaginar, pero no encontré nada sobre el más sencillo y el más utilizado: VGA MACHO A MACHO.
Aunque parezca estupida la pregunta tiene su validez. Supongamos que la pc está físicamente en tu
habitación y queres ver una pelicula en la cocina con un LCD que te regaló tu tio. Tenes dos opciones:
O pones la pc en la cocina o haces una extencion de un cable VGA para que llegue la señal.
habitación y queres ver una pelicula en la cocina con un LCD que te regaló tu tio. Tenes dos opciones:
O pones la pc en la cocina o haces una extencion de un cable VGA para que llegue la señal.
Aclaración Tecnica sobre los materiales:
Existen en mercado varios tipos de cables para hacerlos. El más economico e igual de util es el de 6 hilos más malla. De hecho este tutorial esta basado en dicho cable.
Lista de Materiales:
Cable VGA de 6 hilos + malla

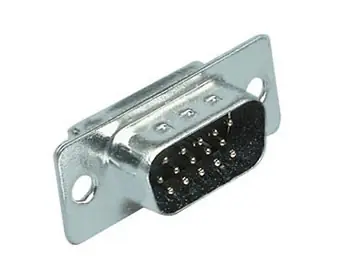

2 Fichas macho DB15
Lista de herramientas necesarias:
Soldador (Preferentemente 40 watts para poder realizar una soldadura prolija)
Rollo de estaño
Alicates
Trincheta
Destornillador chico
Tester (en el caso que quieran medir continuidad para estar tranquilos que el cable esta bien)
RECUERDEN: SEAN PROLIJOS AL SOLDAR. ES IMPORTANTE
ESTO YA QUE EN LOS PLUG DB15 NO TENEMOS
MUCHO ESPACIO.
Ahora el diagrama:
NOTAS TECNICAS:
En el pin MASA va un cable. El que pongo de ejemplo es gris. En los pines que son NEGROS en realidad va soldada la malla del cable y a su vez estan puenteados entre si.
Recuerden que los colores son ejemplos. Ustedes elijan los que tengan en su cable. Solamente tengan cuidado de soldarlos por igual en las dos plug en cada extremo.
No está demás aclarar que las dos fichas tienen que estar exactamente iguales. No cometan errores mezclando
colores.
Este tipo de cable soporta, segun mis practicas, hasta 80 metros de largo sin interferencias electromagneticas aunque en la mayoría de los casos se debe ayudar con la amplificacion de un splitter de video.
DUDA MUY COMUN CON LOS CABLES
Hay cables que compramos que vienen el rojo, azul y verde con una pequeña malla. ¿Que hacemos con ella?
Esas mallas vienen muy bien ya que las vamos usar como masa. Teoricamente debemos soldar una malla pequeña por cada pin, pero eso no es necesario.
Cuidadosamente vamos a separar la malla en cada uno de esos tres cables. Estas tres las enroscaremos entre si para formar una sola. Será soldada a los cuatro pines que previamente puenteamos con estaño. Luego los cables internos, iran a cada pin que corresponda.
¿Y la malla que recubre todo el cable?
Esta, que está pensada como proteccion para ruidos magneticos, la enroscaremos y la soldaremos al metal de la ficha que recubre el plastico azul que contiene los pines. Debemos tener cuidado de no usar demasiado estaño para que luego nos cierre la ficha de forma correcta.
__________________________________________________________________________________________
Hagan sus consultas. Las contestare sin problemas. Saludos y espero que hayan encontrado lo que necesitaban.
