Cómo hacer un cargador de pilas USB
En la actualidad, un gran porcentaje de personas tiene un ordenador personal en su casa. Hoy os traemos un artículo muy interesante con el que podréis aprovechar las horas que paséis delante de la pantalla para cargar las pilas que necesitéis.
En primer lugar es importante avisar que este invento solo servirá para pilas recargables AA. Las pilas normales no permiten ser recargadas de nuevo.
Los componentes electrónicos que necesitaremos para montar nuestro circuito serán los siguientes:
- Un circuito integrado TIP32C.
- Seis resistencias:
o R1 = 56k
o R2 = 27k
o R3 = 22k
o R4 = 47k
o R5 = 750
o R6 = 220
- Diodo led.
- Condensador cerámico de 0,1 µF.
- Un circuito integrado LM393.
- Un portapilas.
- Placa de circuito impreso.
Bien, después de conseguir todos los elementos necesarios para realizar el montaje, procederemos a montarlos todos. Lo primero y más importante es realizar el circuito que permitirá el funcionamiento. En éste artículo podéis ver cómo montar un circuito impreso sobre una placa. Los esquemas para llevar todo a cabo son los siguientes:
Boceto del circuito

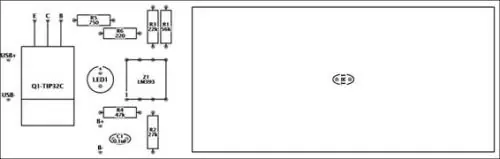

Emplazamiento de los componentes

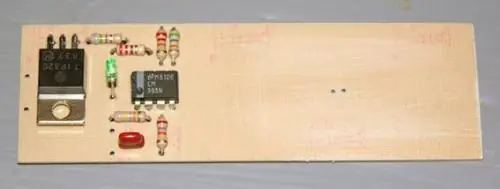

Resultado

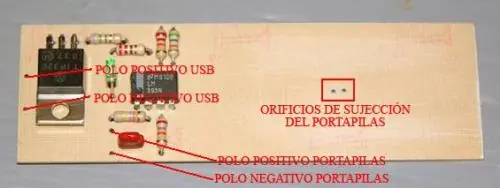

Cuando tengamos el montaje del circuito listo, solo nos quedará incorporar el portapilas y el cable del USB. En la siguiente imagen podéis ver donde ira colocado cada cable:

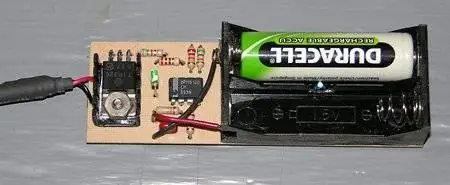

Después de realizar estos últimos cambios, obtendremos un resultado como el siguiente:
Como ves, el montaje es bastante sencillo y no gastaremos más de 5 euros en adquirir los componentes. Si tenéis alguna duda, podéis acudir al foro y os la resolveremos sin ningún problema.
Espero que les haya sido util =) Suerte..!!!
