muchas personas como yo no estamos acostumbrados a pagar por ciertas cosas ....no porque no tengamos la plata sino que es porque lo podemos hacer .....
aca les dejo un manual de 2 0 3 hojas que les dice paso a paso lo que tienen que hacer
en total no van a gastar mas de $10 por todas las cosas que tengan que comprar
yo lo probe con un sub bufer y tira bien
El diagrama del circuito nos muestra que la señal de entrada es bloqueada en DC a través del capacitor de 1µF, luego ingresa al amplificador operacional por la entrada no inversora. De la salida se toma una parte de la señal para realimentar el sistema por medio de la entrada inversora. La señal completa de la salida se le quita la continua por medio del capacitor de 1000µF y se aplica al parlante, cuya impedancia debe ser de 4 ohms. De colocar un parlante de 8 ohms la potencia total obtenida será de 4 vatios.
El circuito se alimenta con 12V y necesita una corriente de 1A a máxima potencia.

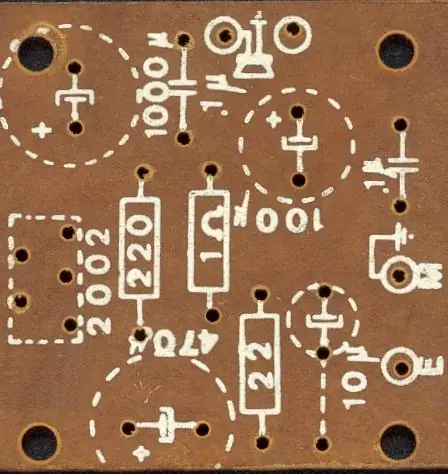

Y esta es la posición de cada componente sobre la placa.
Este impreso puede ser hecho sobre placa de fenólico sin inconvenientes. También puede optar por armarlo sobre una placa de circuito impreso universal del tipo islas con paso de 5mm.
aca les dejo un manual de 2 0 3 hojas que les dice paso a paso lo que tienen que hacer
en total no van a gastar mas de $10 por todas las cosas que tengan que comprar
yo lo probe con un sub bufer y tira bien
El diagrama del circuito nos muestra que la señal de entrada es bloqueada en DC a través del capacitor de 1µF, luego ingresa al amplificador operacional por la entrada no inversora. De la salida se toma una parte de la señal para realimentar el sistema por medio de la entrada inversora. La señal completa de la salida se le quita la continua por medio del capacitor de 1000µF y se aplica al parlante, cuya impedancia debe ser de 4 ohms. De colocar un parlante de 8 ohms la potencia total obtenida será de 4 vatios.
El circuito se alimenta con 12V y necesita una corriente de 1A a máxima potencia.
Y esta es la posición de cada componente sobre la placa.
Este impreso puede ser hecho sobre placa de fenólico sin inconvenientes. También puede optar por armarlo sobre una placa de circuito impreso universal del tipo islas con paso de 5mm.
