El McDonnell Douglas F-15 Eagle es un caza táctico todo tiempo bimotor diseñado por la compañía estadounidense McDonnell Douglas (desde 1997 integrada en Boeing) para ganar y mantener la superioridad aérea en el combate aéreo. Está considerado uno de los cazas modernos más exitosos con más de 100 victorias sin ninguna pérdida en combate aéreo cerrado.2 3 Después de revisar las propuestas, la Fuerza Aérea de los Estados Unidos seleccionó el diseño de McDonnell Douglas en 1967 para satisfacer las necesidades del servicio para un caza de superioridad aérea puro. Su primer vuelo se realizó en julio de 1972 y entró en servicio en 1976. El Eagle también fue exportado a Israel, Japón y Arabia Saudita. A pesar de ser concebido originalmente como un caza puro, el diseño resultó ser lo suficientemente flexible para que posteriormente se desarrollara un derivado biplaza de ataque todo tiempo, el F-15E Strike Eagle, que entró en servicio en 1989. La Fuerza Aérea de los Estados Unidos pretende mantener en servicio al F-15 Eagle hasta el año 2025.
Origen
Durante la Guerra de Corea (1950 - 1953), el F-86 Sabre de alas en flecha era el único caza estadounidense que podía enfrentarse al MiG-15 soviético. Más tarde, en 1965, los MiG-17 derribaron varios cazabombarderos F-105 Thunderchief que realizaban una misión de bombardeo en Vietnam. Poco después, en 1967, los servicios de inteligencia de la USAF quedaron impresionados6 cuando descubrieron que la Unión Soviética estaba construyendo un caza mayor, conocido como MiG-25 (Designación OTAN: Foxbat). En ese momento, no se sabía en Occidente que el MiG-25 estaba diseñado como un interceptor de alta velocidad y no como caza de superioridad aérea, siendo su ventaja principal la velocidad, no la maniobrabilidad. Las grandes aletas y estabilizadores de cola insinuaban que era un caza muy maniobrable, lo que preocupó a la Fuerza Aérea, ya que temían que el rendimiento del avión soviético fuese muy superior a sus homólogos estadounidenses. En realidad, los estabilizadores del MiG-25 eran necesarios para prevenir a la aeronave del acoplamiento inercial a altas velocidades y altitudes grandes.
El F-4 Phantom II de la Armada y la USAF era el único caza con suficiente potencia, alcance y maniobrabilidad para recibir como tarea el enfrentarse a los cazas soviéticos en vuelo dentro del rango visual. Los misiles de medio alcance AIM-7 Sparrow, y en menor grado incluso los AIM-9 Sidewinder de corto alcance, solían ser ineficaces e inefectivos a distancias reducidas, donde sólo los cañones automáticos podían resultar un arma eficaz. El Phantom II no tenía originalmente un cañón, ya que su función era utilizar los misiles para derribar los objetivos a largas distancias. Se experimentó con cañones instalados en contenedores externos bajo las alas, pero no eran precisos en el tiro e incrementaban la fuerza de arrastre del aparato, por lo que finalmente se integró un cañón rotativo de 20 mm interno en el Phantom II.
Programa F-X
Había una necesidad clara de un nuevo caza que sobrepasara las limitaciones del Phantom II en distancias cortas y mantuviese la superioridad aérea a largas distancias. Tras rechazar el programa VFX de la Armada, que daría como resultado el F-14 Tomcat, por ser inconveniente a sus necesidades, la Fuerza Aérea dio sus propios requisitos para el programa F-X (del inglés Experimental Fighter), una especificación para un relativamente ligero caza de superioridad aérea. Tres compañías enviaron propuestas: Fairchild, North American Aviation y McDonnell Douglas. La USAF anunció la selección de McDonnell Douglas el 23 de diciembre de 1969. El diseño ganador se parecía al F-14, pero con alas fijas, y no era más ligero o pequeño que el F-4 que debía reemplazar.

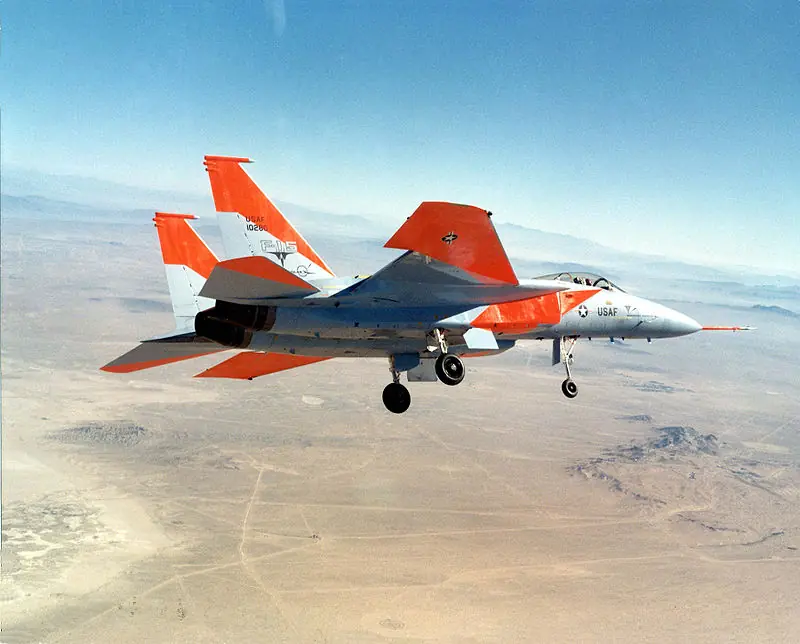

La versión inicial, designada F-15A para la configuración monoplaza y F-15B para el biplaza, estaba impulsado con los nuevos motores Pratt & Whitney F100 con un empuje superior a su peso. Se propuso utilizar un cañón GAU-7 de Ford-Philco con munición sin casquillo pero fue abandonado a favor de cañón estándar M61 Vulcan debido a problemas en el desarrollo. El F-15 mantenía los cuatro misiles Sparrow en sujeciones laterales del fuselaje, al igual que el Phantom II.
El misil AIM-7 Sparrow es una arma semiactiva, lo que significa que el avión lanzador debe estar continuamente marcando al objetivo con su radar para que el misil pueda alcanzar al blanco. Si el avión debía maniobrar para evitar fuego enemigo, el misil podía perderse. Los misiles más avanzados como el AIM-120 AMRAAM y AIM-54 Phoenix, llevaban un sistema activo de búsqueda, lo que permitía al avión lanzador "disparar y olvidarse" y tener la capacidad de disparar a varios objetivos simultáneamente. El F-15 tiene un radar con capacidad de exploración y disparo a cotas inferiores (look-down/shoot-down) que puede distinguir blancos móviles a baja altura como misiles cruceros o bombarderos, y sirve también como un sistema básico de vigilancia AWACS.
El F-15 usaría tecnología de computación y nuevos controles y dispositivos de visualización para reducir la carga de trabajo del piloto y ahorrar el peso de un segundo tripulante. A diferencia del F-4 y el F-14, el F-15 tiene una única cubierta en la carlinga, lo que le permite mayor visibilidad frontal. La USAF presentó al F-15 como el «primer caza de superioridad aérea dedicado de la USAF desde el F-86 Sabre».7
El F-15 sería favorecido por los pedidos de clientes como Israel y Japón, y el desarrollo del F-15E Strike Eagle produciría un cazabombardero que reemplazaría al F-111. Sin embargo, también se critica que el F-15 es demasiado grande para combate aéreos y demasiado caro para obtener una gran cantidad de aparatos para reemplazar al F-4 Phantom II y al A-7 lo que llevó al programa LWF (Light Weight Fighter) a crear diseños como el F-16 Fighting Falcon y F/A-18 Hornet.
Programa MSIP
Dada la necesidad de modernizar los F-15 en servicio se desarrolló un programa similar al MLU (Mid Life Update) del F-16 Fighting Falcon. Dicho programa fue llamado Multi-Stage Improvement Program (MSIP) o "Programa de Mejora Multi-Etapa". Fue dividido en dos etapas:
MSIP I: Fue un primer intento que pretendía modernizar a los F-15A/B aun en servicio activo, fue cancelado dado su elevado coste. Se prosiguió por contra con la producción en cadena del F-15C/D.
MSIP II: Comenzado a partir de febrero de 1983 por las compañías McDonnell Douglas y el centro logístico de la USAF's Warner Robins de Georgia, siendo en 1985 la fecha de fabricación del primer F-15C MSIP II. Todas las mejoras incluidas fueron incorporadas a los F-15C/D estándar ya existentes y a futuros. También se modernizaron escasas unidades del F-15A/B con un subconjunto de las mejoras del programa, los demás fueron dados de baja por no cumplir con las normativas de compatibilidad y por obsolescencia. Las mejoras introducidas en éste paquete según el modelo incluían:
Para el F-15A/B:
- Tren de aterrizaje reforzado del F-15C/D.
- Nuevo motor Pratt & Whitney F100-PW-220E, también compartido con el F-15C/D.
- Modernización del radar por el AN/APG-63(V)1.
Para el F-15C/D:
- El Electronic Warfare Warning Set (EWWS) "Conjunto de Alerta para la Guerra de Electrónica" fue modificado ampliando la capacidad del Tactical Electronic Warfare System (TEWS) "Sistema Táctico de Guerra Electrónica" incluyendo con él un nuevo dispositivo de Contramedidas Electrónicas (ECM) ALQ-135, además de una actualización del Radar Warning Receiver (RWR) "Receptor de Alerta de Radar" ALR-56C.
- Un nuevo sistema de aviso para sobrecarga configurado a partir de 9G.
- Nuevo radar AN/APG-70 modernizado a partir del antiguo AN/APG-63, compatible por Data-Link con los nuevos AIM-120 introducidos en servicio sobre la década de 1990, además de ser equipados con el nuevo cableado necesario para darles la capacidad de transportarlo y lanzarlo.
Modelos
Modelos básicos
- F-15A: variante caza monoplaza todo tiempo para superioridad aérea. 365 unidades construidas.
- F-15B: variante biplaza para entrenamiento, anteriormente designado TF-15A. 59 unidades construidas.
- F-15C: variante mejorada del modelo F-15A. 408 unidades construidas.
- F-15D: variante mejorada del modelo F-15B. 62 unidades construidas.

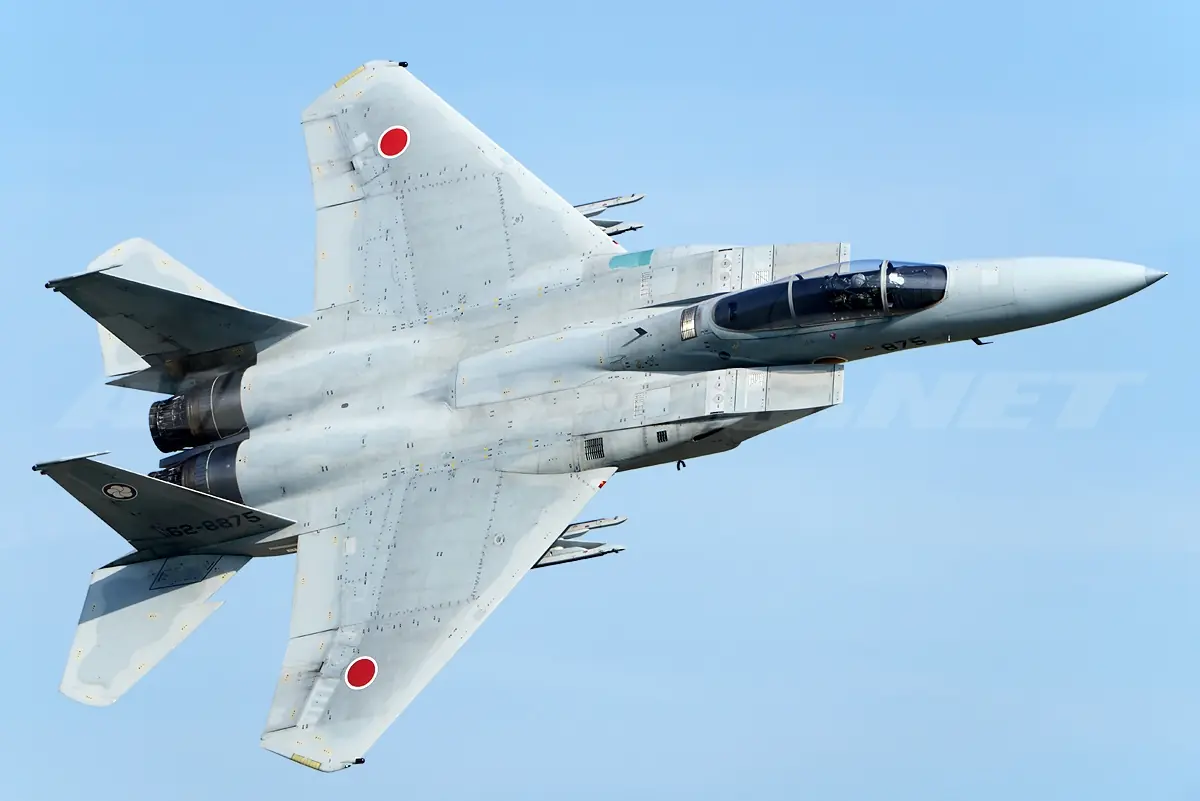

- F-15J: variante caza monoplaza construida bajo licencia por Mitsubishi para la Fuerza Aérea de Autodefensa de Japón.

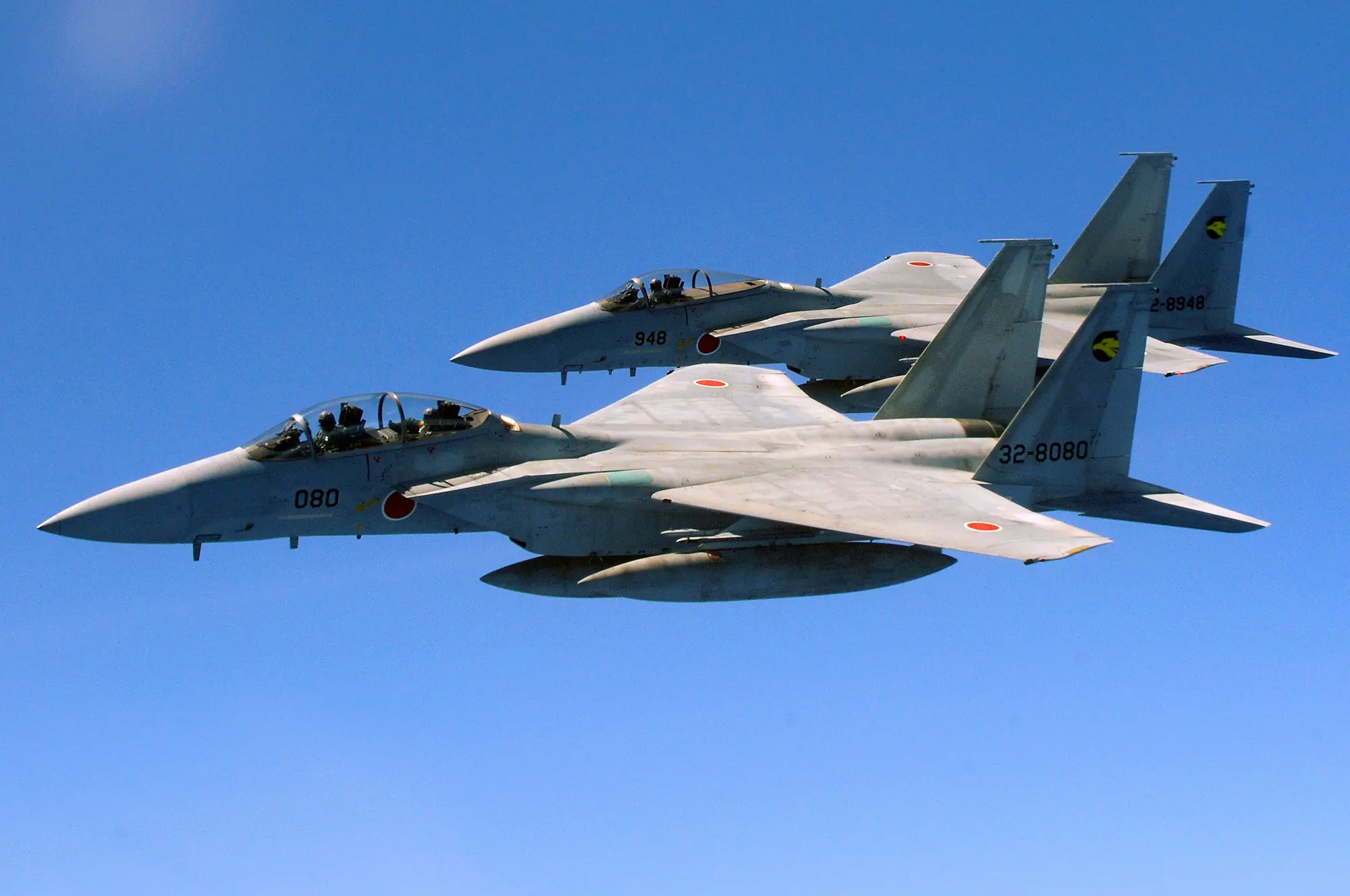

- F-15DJ: variante biplaza de entrenamiento para la Fuerza Aérea de Japón, construida bajo licencia por Mitsubishi.
- F-15E y variantes
- Artículo principal: F-15E Strike Eagle

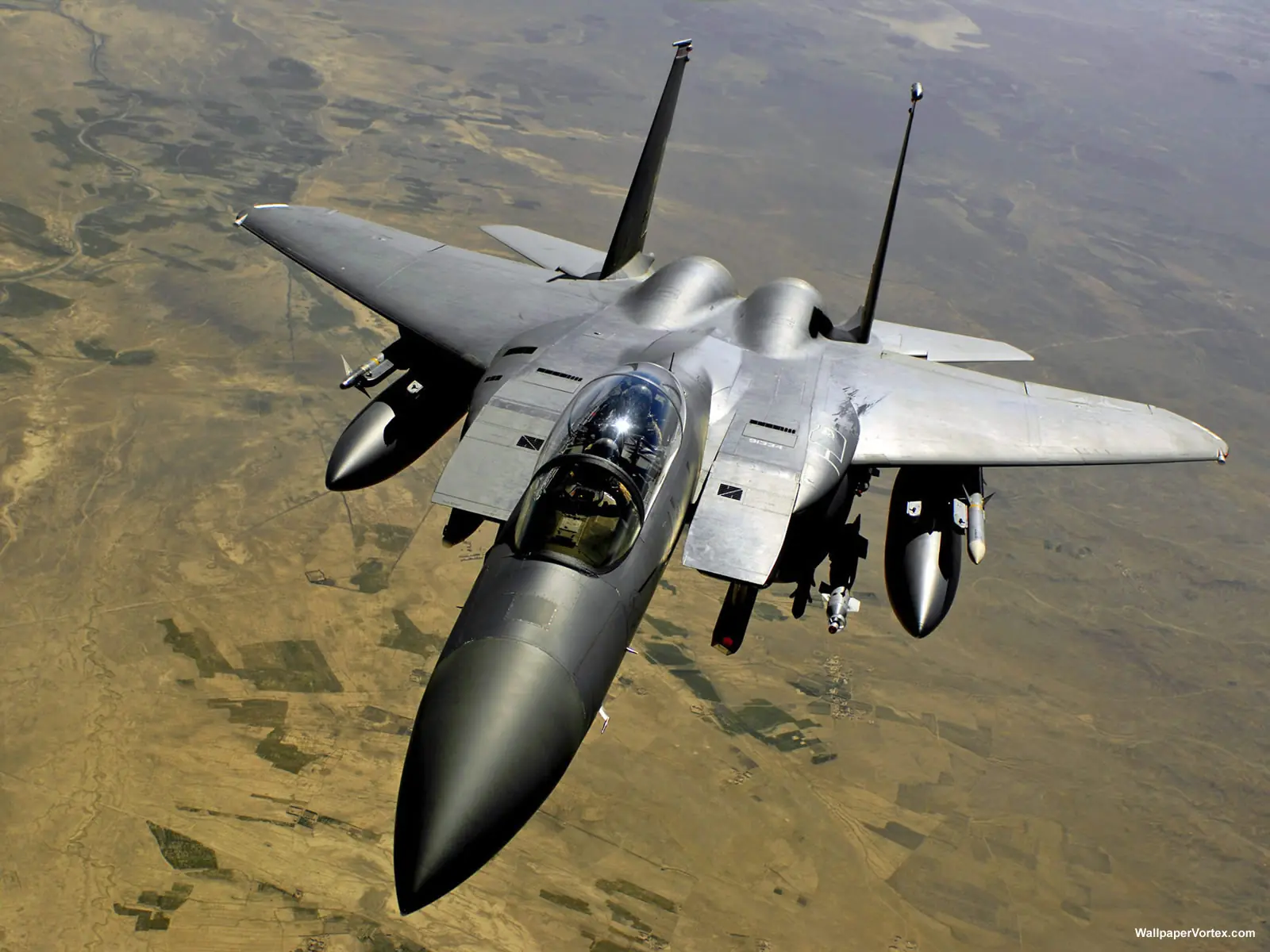

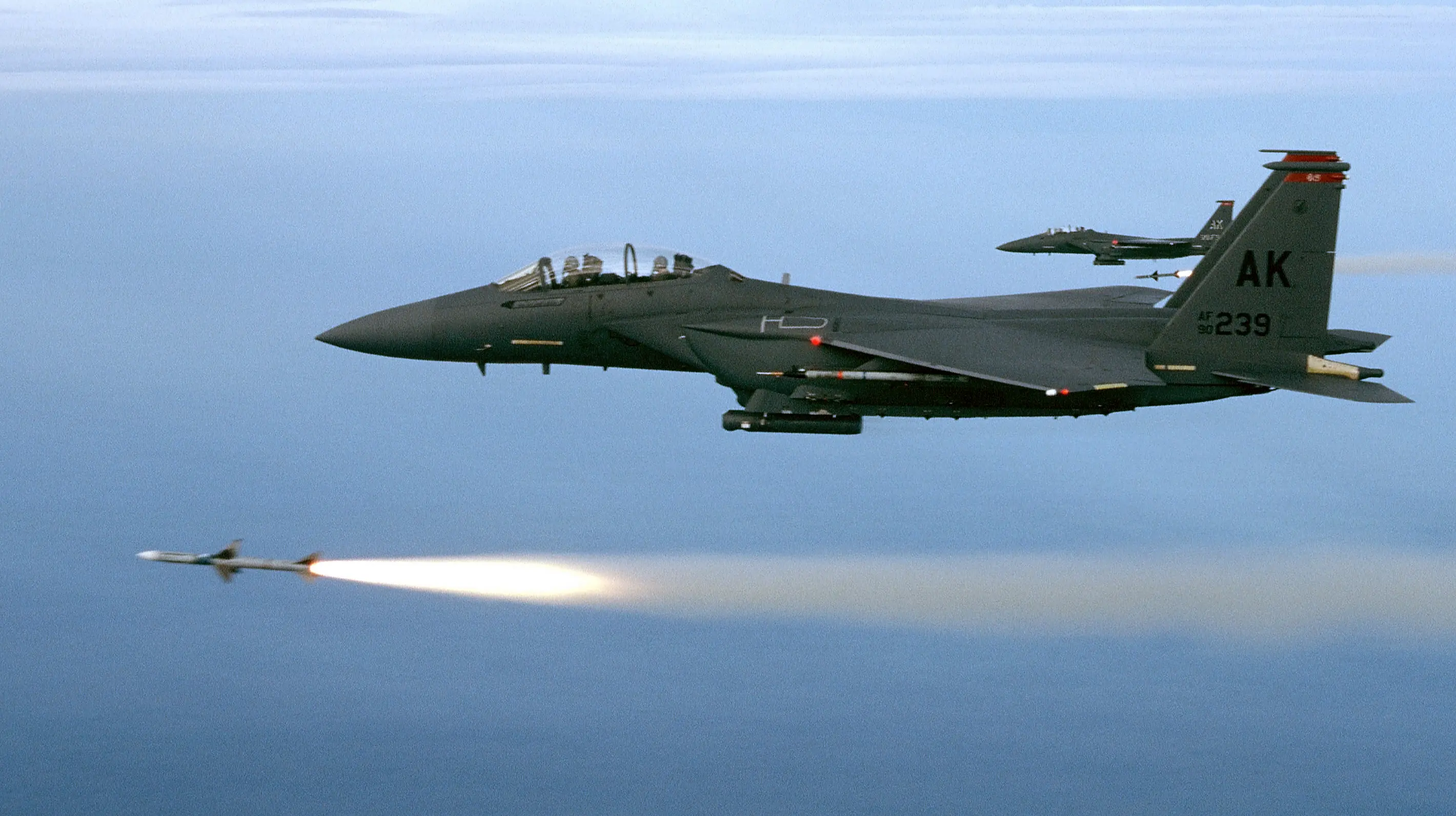

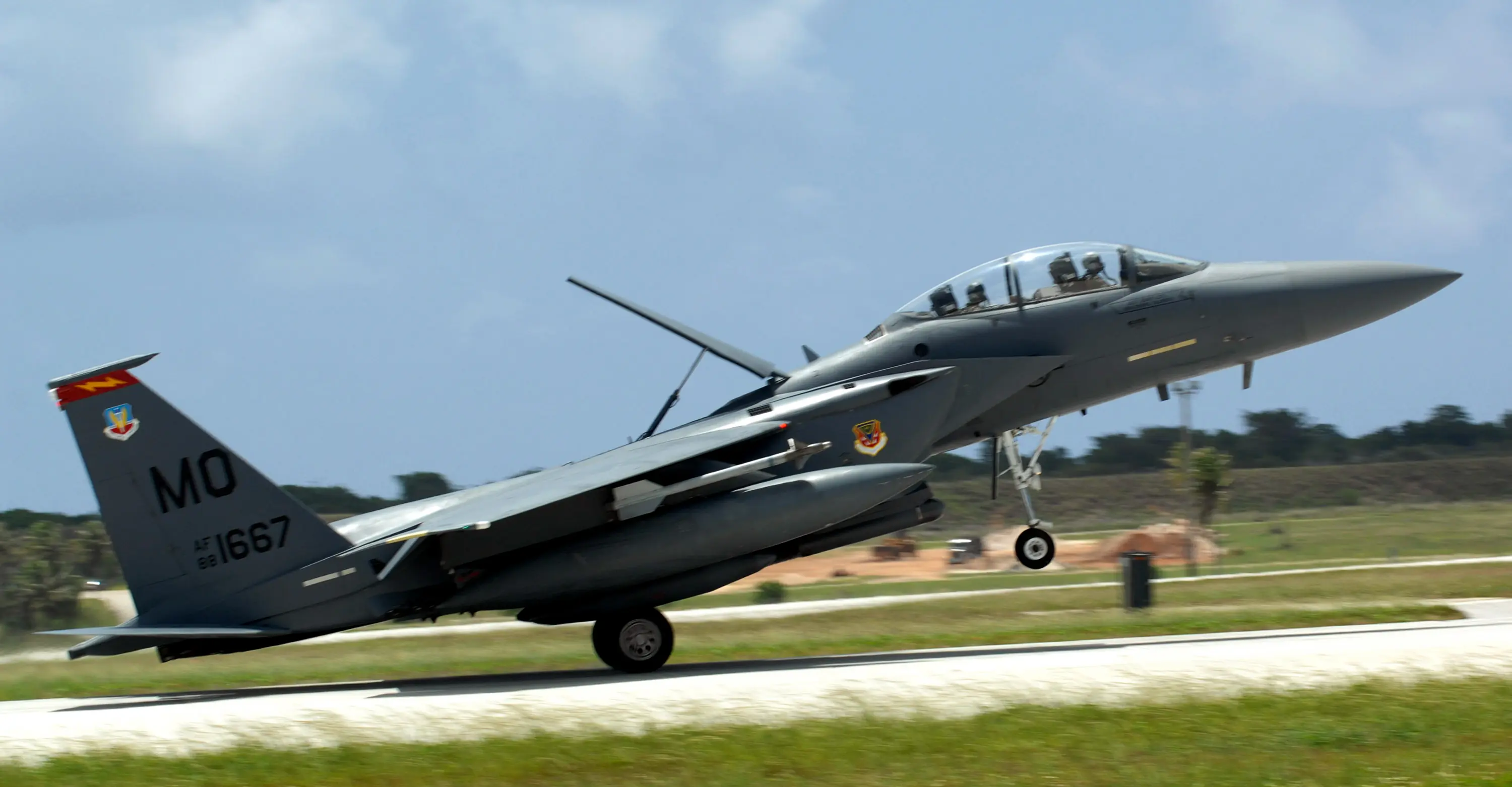

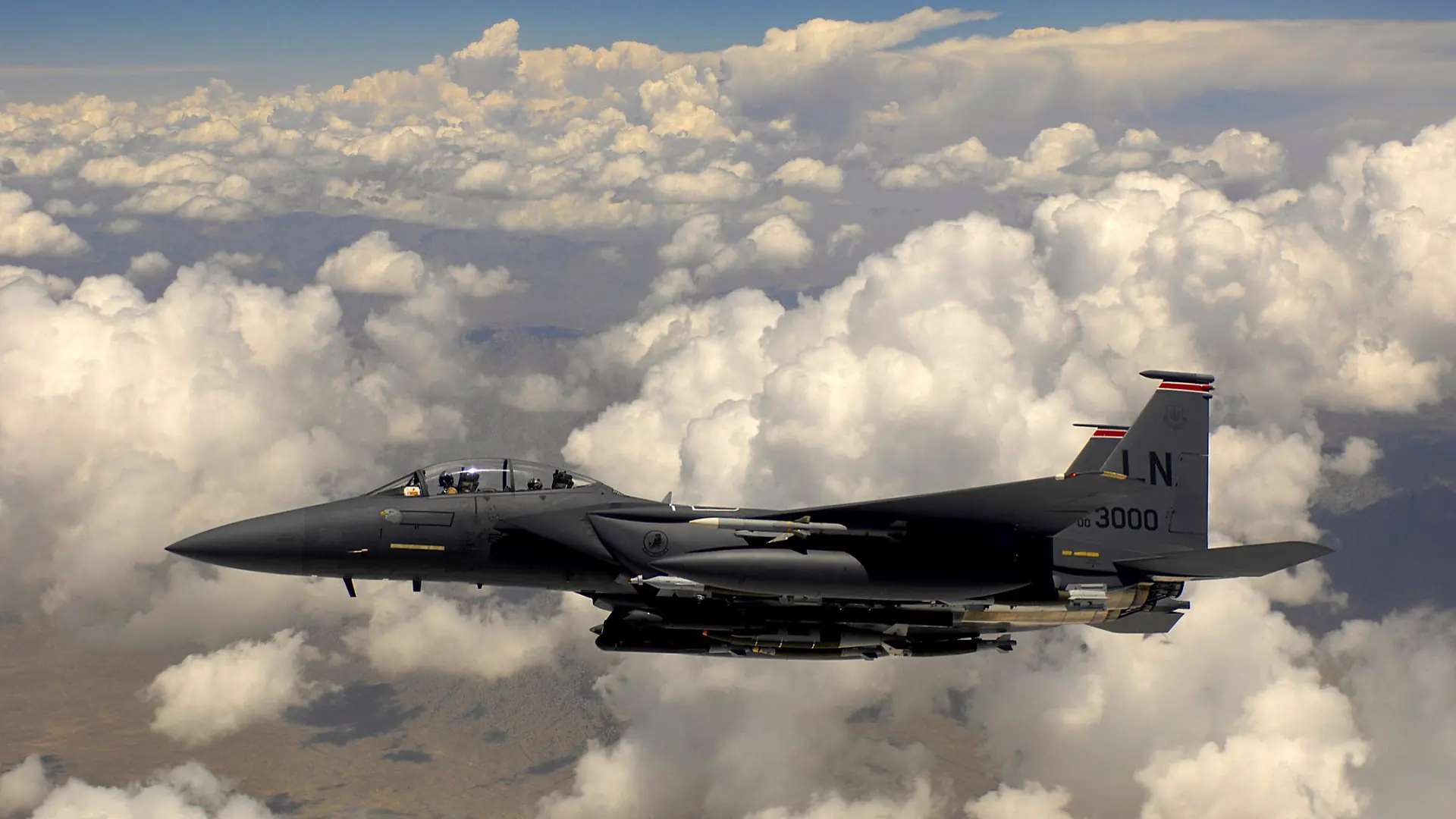

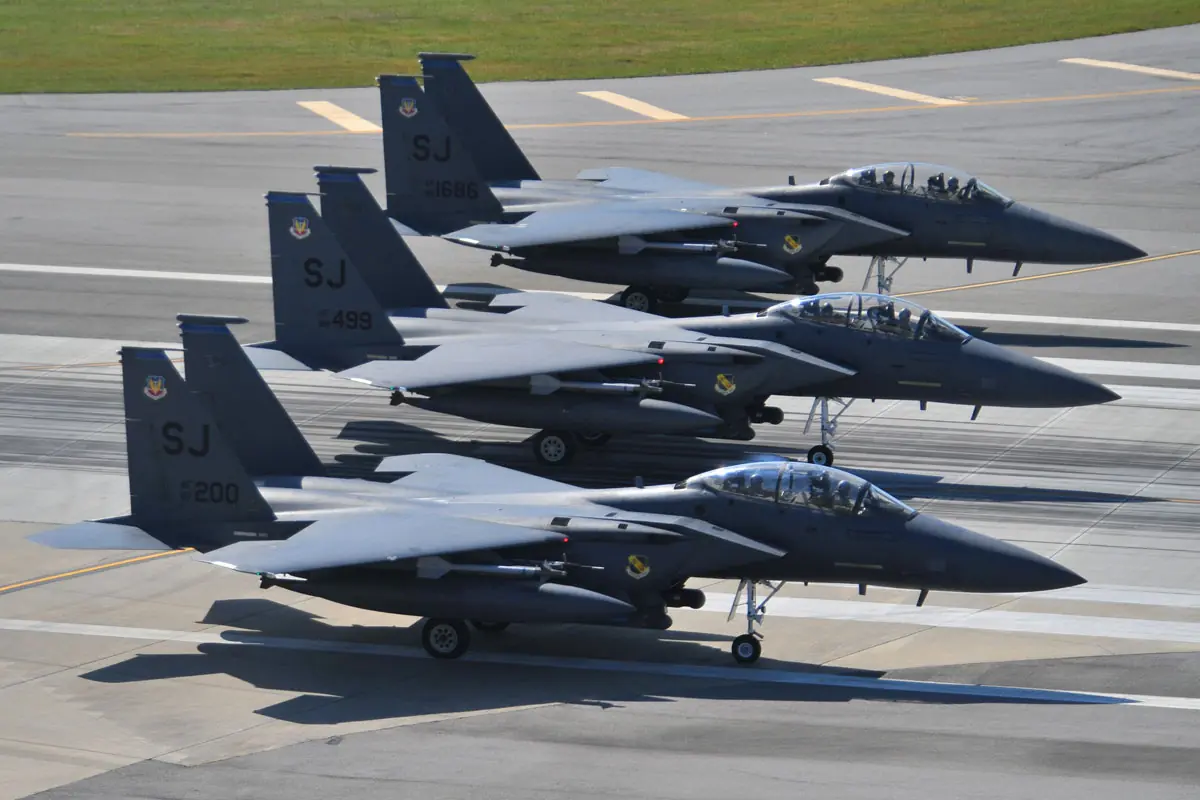

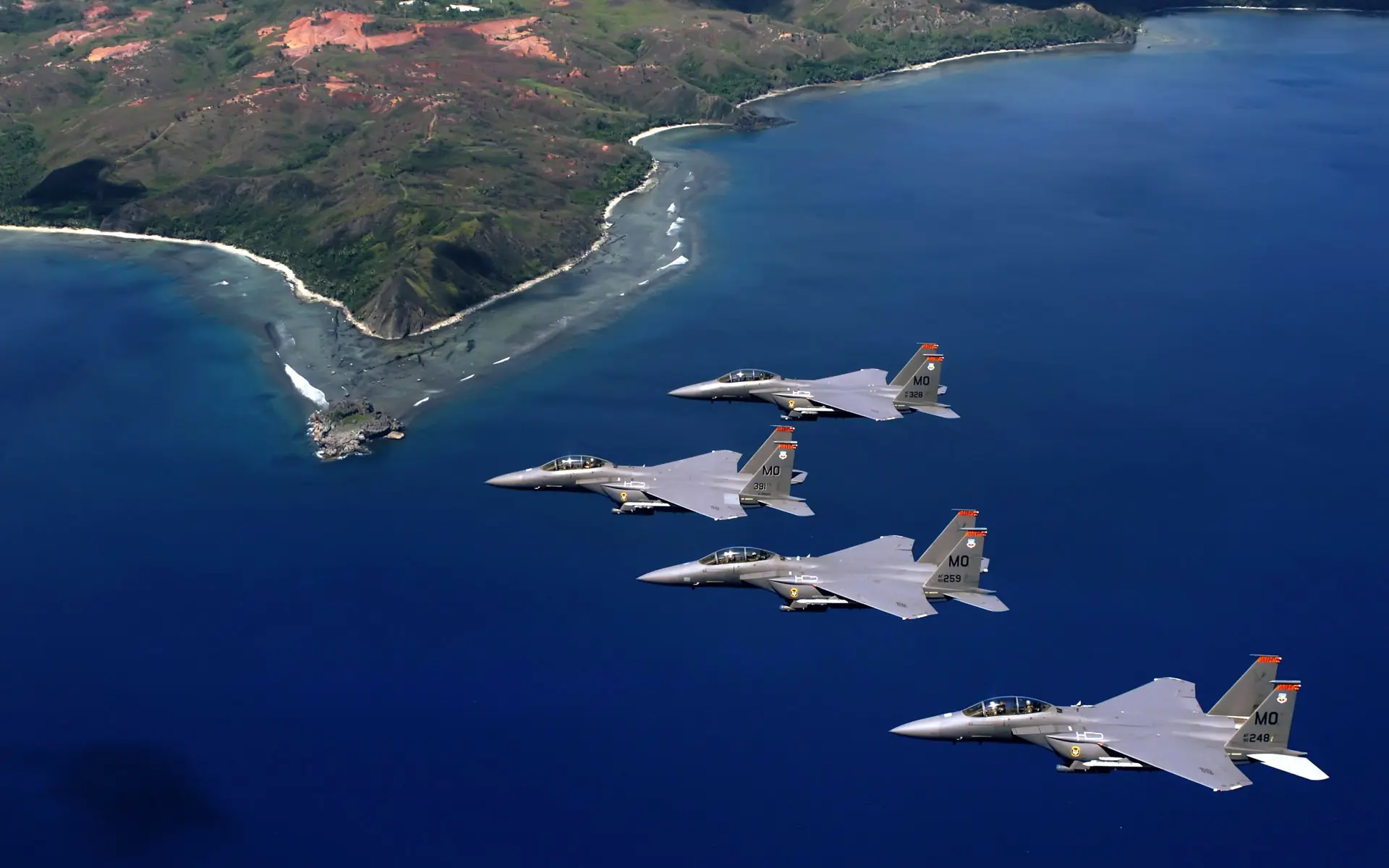

- F-15E Strike Eagle: cazabombardero biplaza todo tiempo de largo alcance de la USAF.
- F-15F Strike Eagle: variante del F-15E con una única plaza.
- F-15H Strike Eagle: variante avanzada del F-15E Strike Eagle para la Fuerza Aérea Griega.9

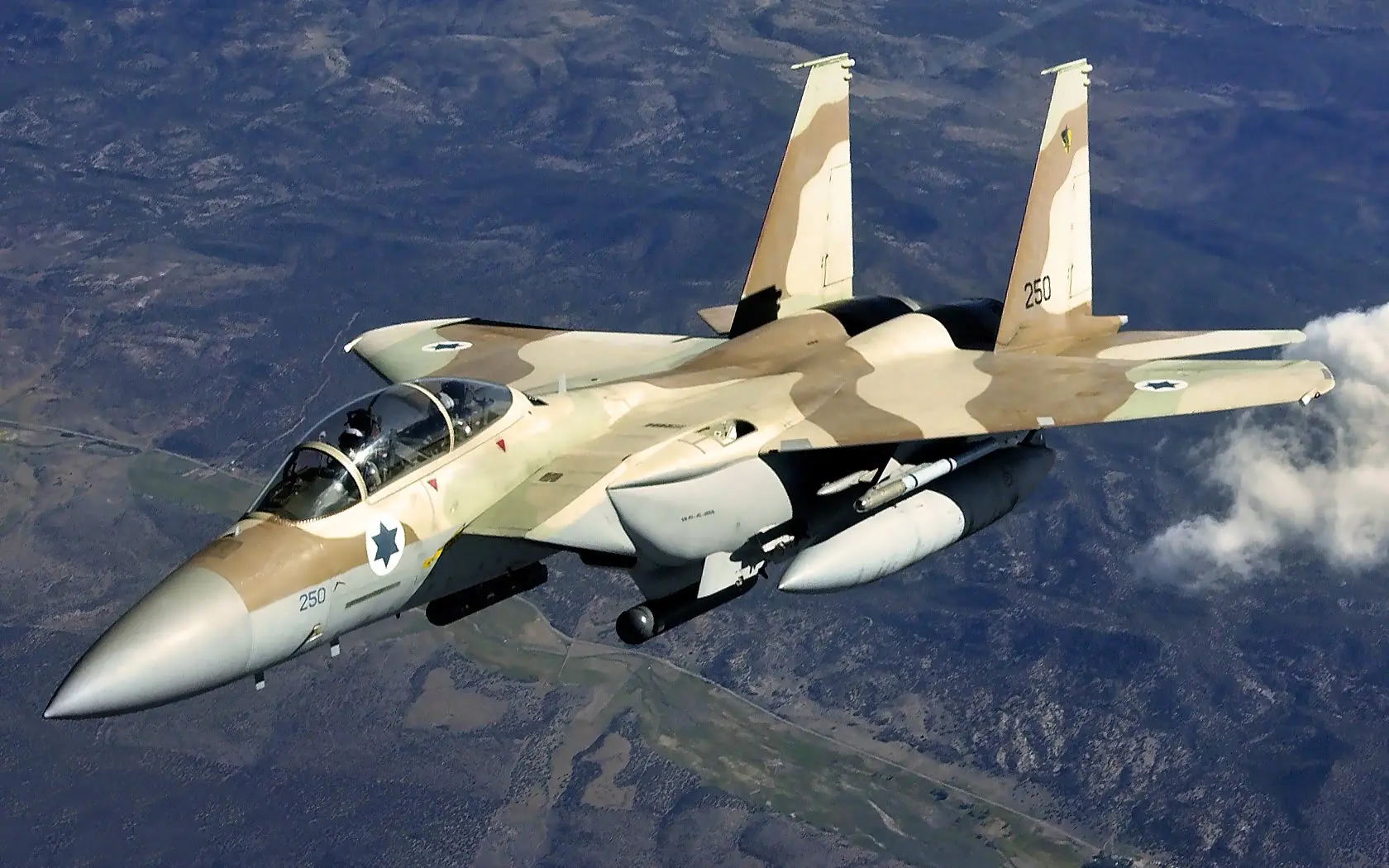

- F-15I Ra'am (Thunder): variante avanzada del F-15E Strike Eagle para la Fuerza Aérea Israelí.10
- F-15K Slam Eagle: variante avanzada del F-15E Strike Eagle para las Fuerzas Aéreas de Corea del Sur.
- F-15S Strike Eagle: variante de exportación del F-15E Strike Eagle para las Fuerza Aérea Real Saudí.
- F-15SG Strike Eagle: variante avanzada de la versión F-15E Strike Eagle para las Fuerza Aéreas de Singapur. Anteriormente designado F-15T.
Investigación y pruebas
- F-15 Streak Eagle: variante sin armas y sin pintar del F-15A para demostrar la aceleración del caza y batir ocho marcas de subidas entre el 16 de enero y el 1 de febrero de 1975.14
- F-15 S/MTD: Un TF-15A convertido para despegue y aterrizaje corto y como demostración de tecnología aeronáutica.

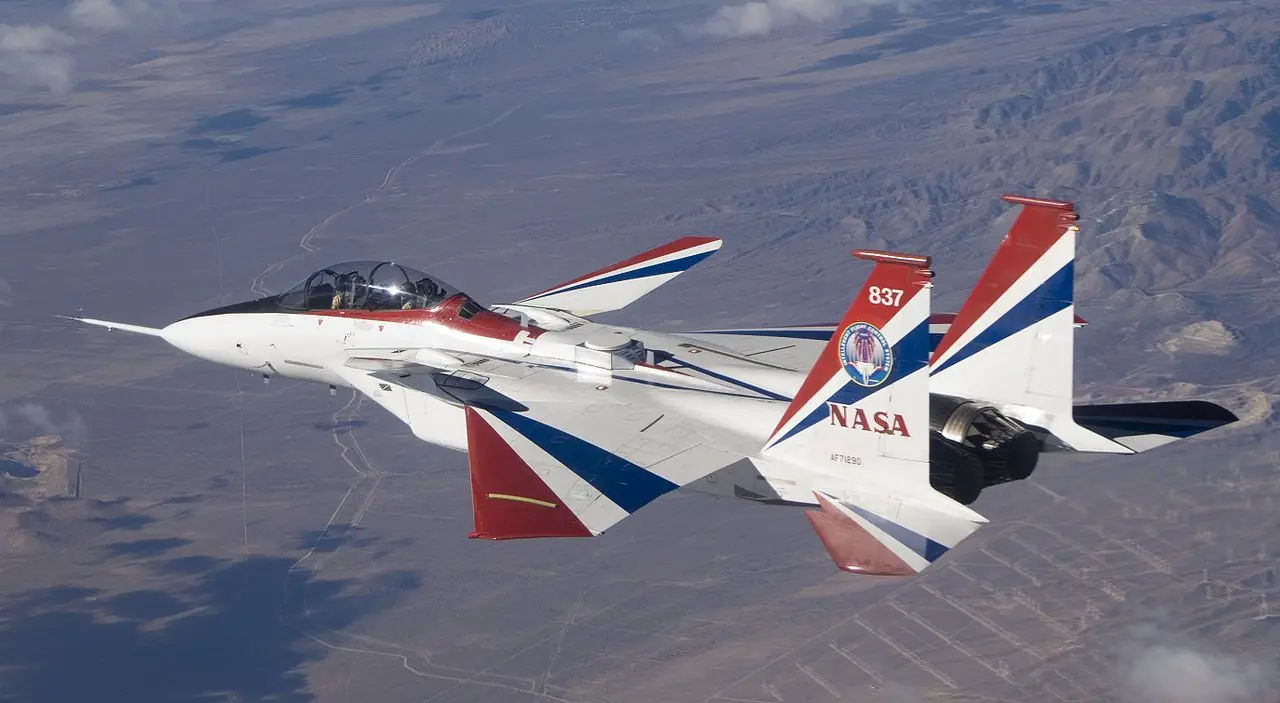

- F-15 ACTIVE: El F-15S/MTD fue convertido en un modelo para investigación de tecnologías aeronáuticas avanzadas, a cargo de la NASA.
- F-15 IFCS: El F-15 ACTIVE fue convertido en un aparato para investigación de sistemas de control inteligentes.
- F-15 MANX: Nombre propuesto para una variante sin cola del F-15 ACTIVE. No se llegó a realizar
