Tutorial cable cruzado
Pequeño tutorial en 50 fotos sobre cómo modificar un adaptador de telefonía que originalmente tiene dos conectores hembra/hembra RJ45 unidos de forma directa (y que entre otros usos domésticos puede servir para unir un cable utp rj45 con otro y así prolongar su longitud).
Después de la modificación el doble conector quedará convertido en un adaptador rj45 cruzado, de manera que si se unen con él dos cables de red lan ethernet directos o normales acabados en conectores rj-45, el cable resultante dará una conexión rj45 lan ethernet cruzada.
Este adaptador directo H/H (más difícil de encontrar) es de calidad, pero lo he descartado para hacer los cruces porque está constituído por hilos rígidos.

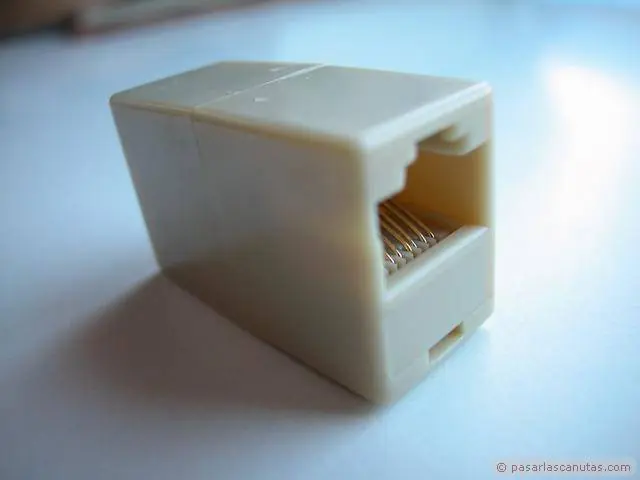

Este es el adaptador que voy a modificar para convertirlo en cruzado. Tiene una hembra RJ-45 por cada lado, unidas en conexión directa (1 al 1, 2 al 2, etc.)

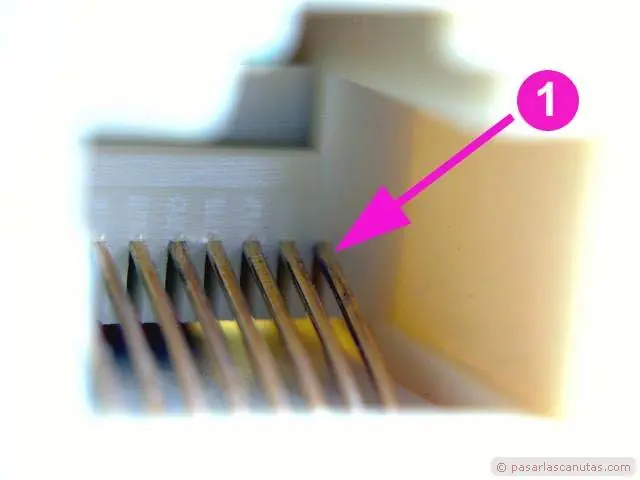

Se pueden ver los hilos dorados encargados de hacer conexión con las cuchillas de contacto del conector macho rj-45. Van numerados consecutivamente del 1 a 8.

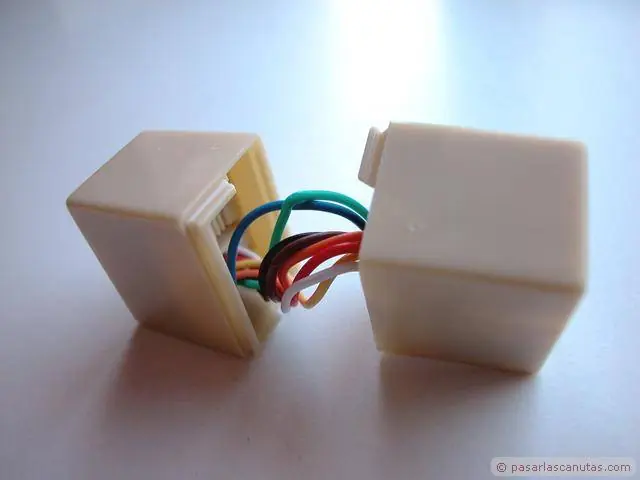

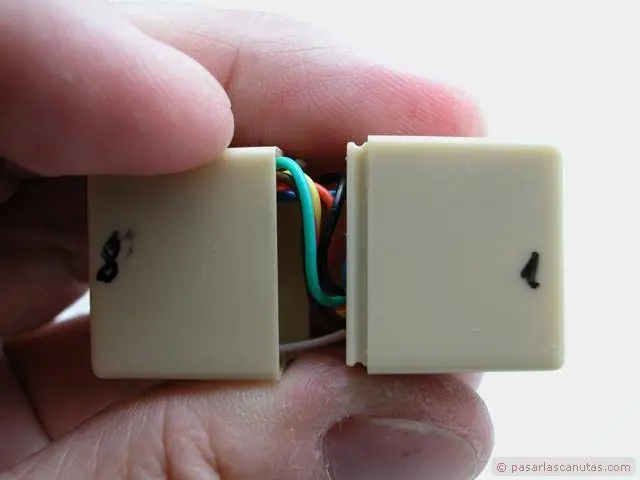

Abro el adaptador tirando y moviendo una mitad de lado con respecto a la otra ...
... tomo un cable utp rj45 y numero un conector ...

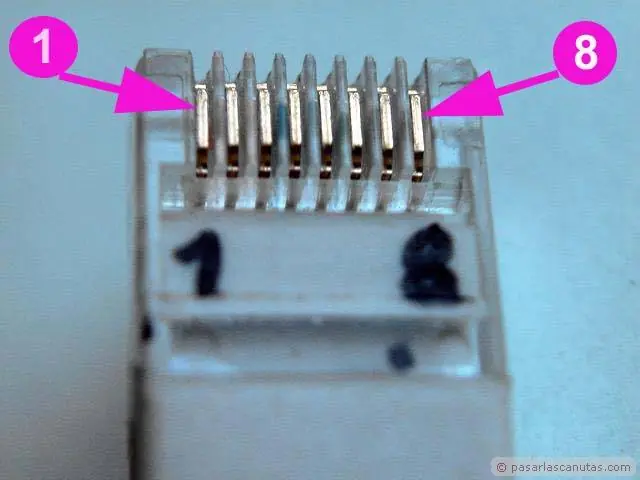

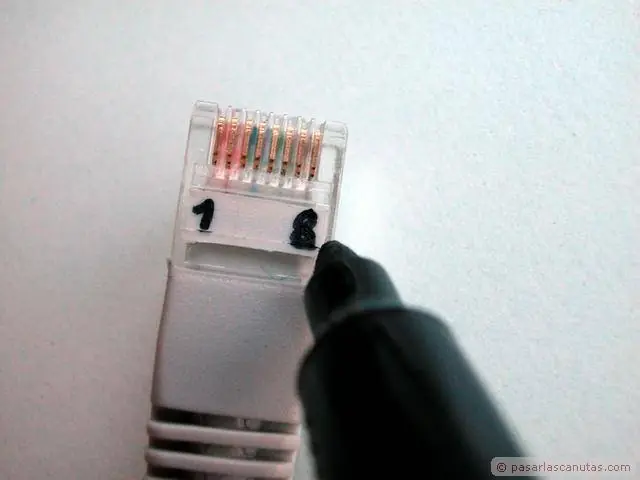

... detalle del conector macho rj 45 numerado ...

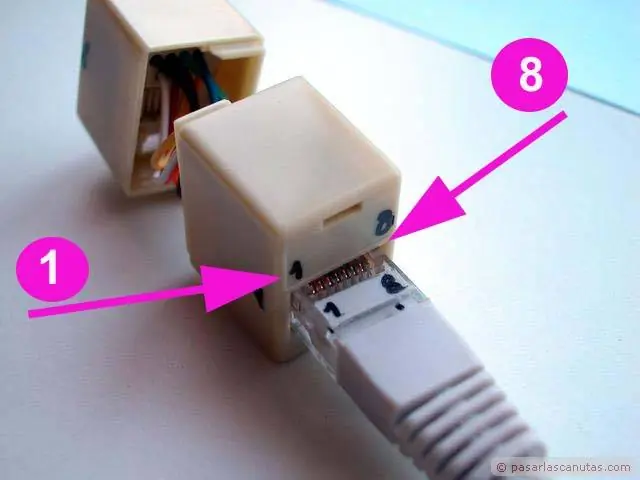

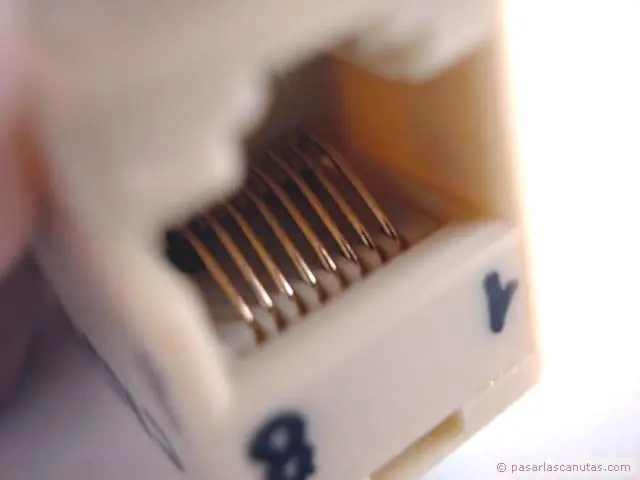

... y lo introduzco en las hembras del adaptador para numerarlas y no equivocarme ...

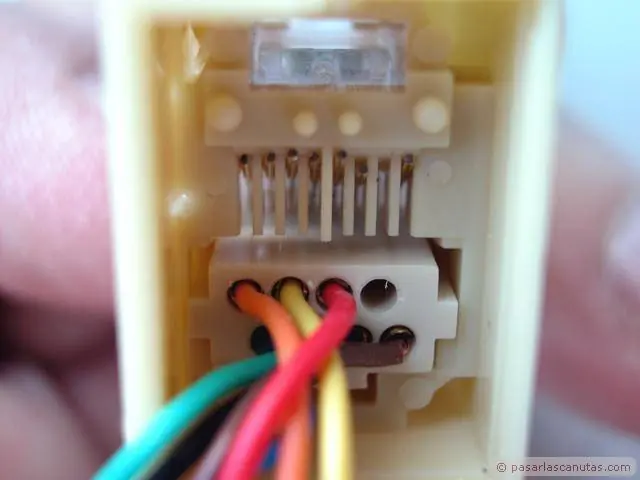

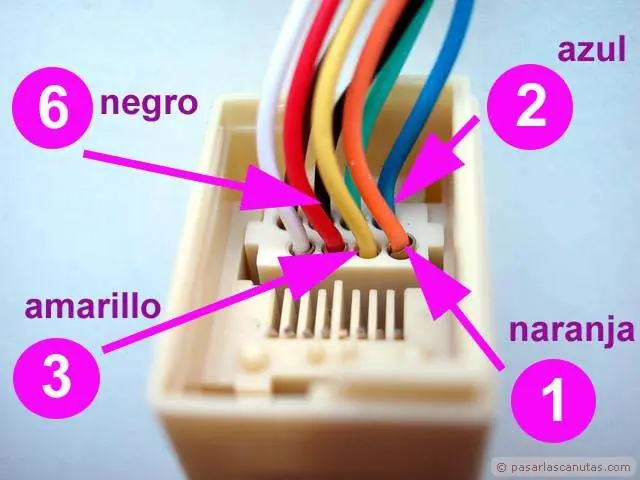

... aquí se ven los cables por dentro: los cuatro numerados son los que voy a sacar (solamente en una de las hembras) para cruzarlos ...

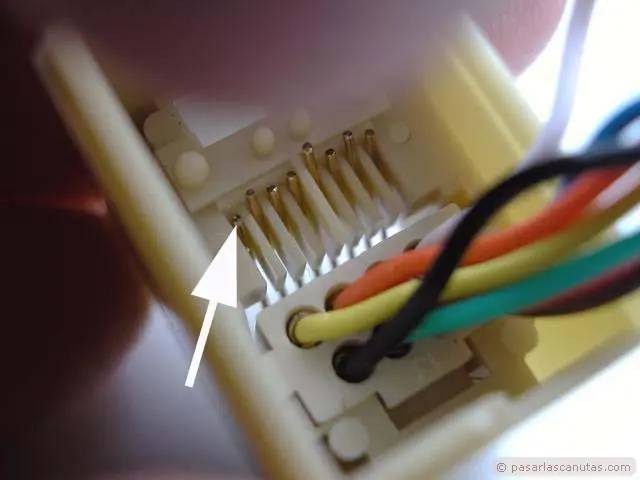

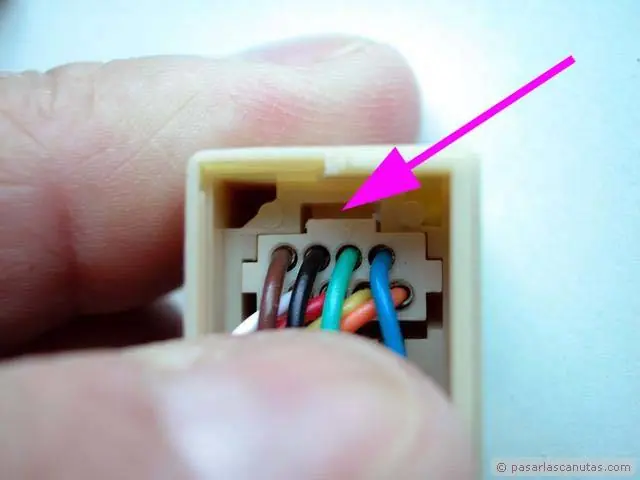

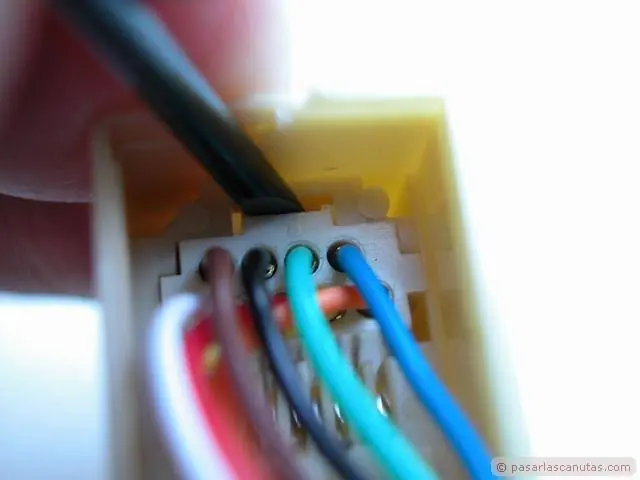

... apalancando en la ranura marcada por la flecha ...
... con un destornillador, y tirando de los cables ...

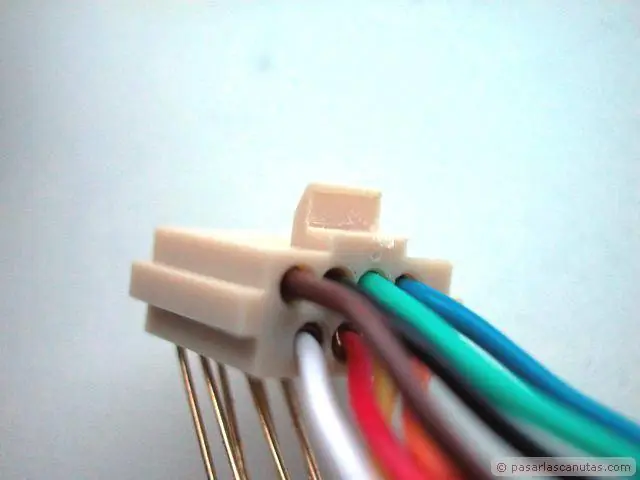

... sale la parte interna del conector ...

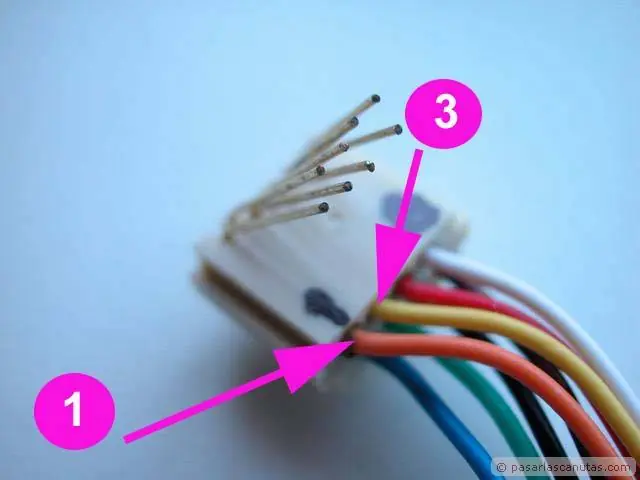

... primero voy a extraer los contactos 1 y 3, para cruzar uno por otro ...

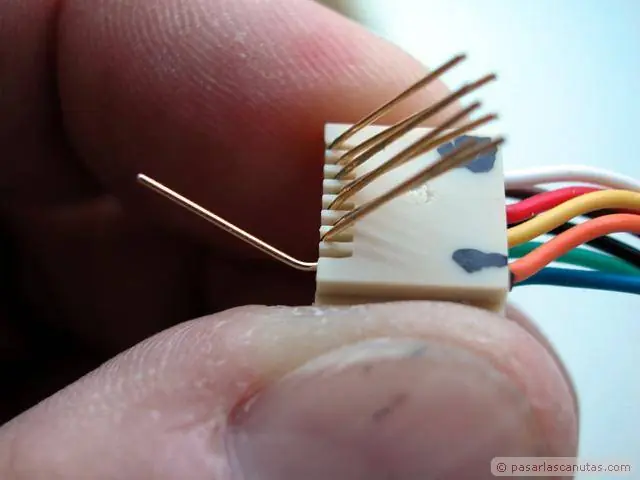

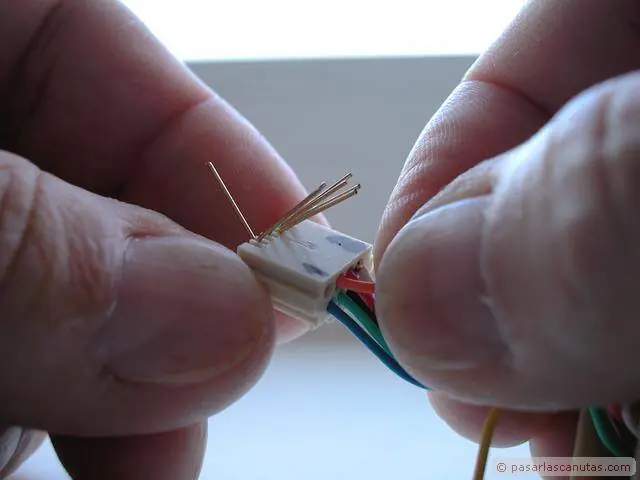

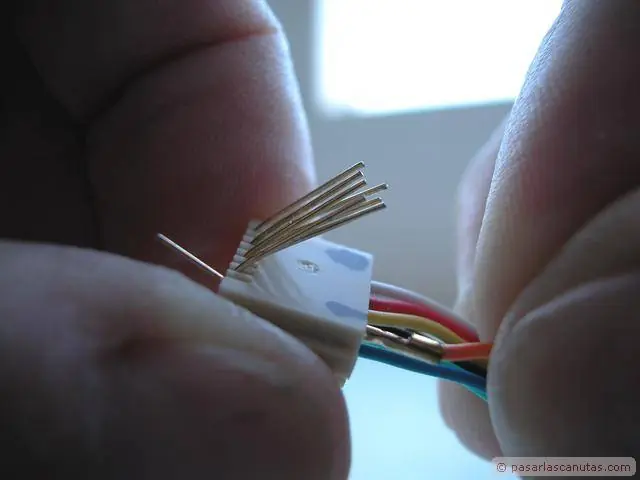

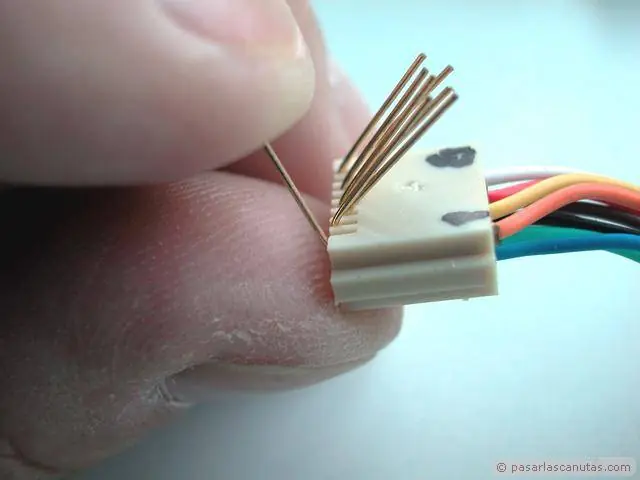

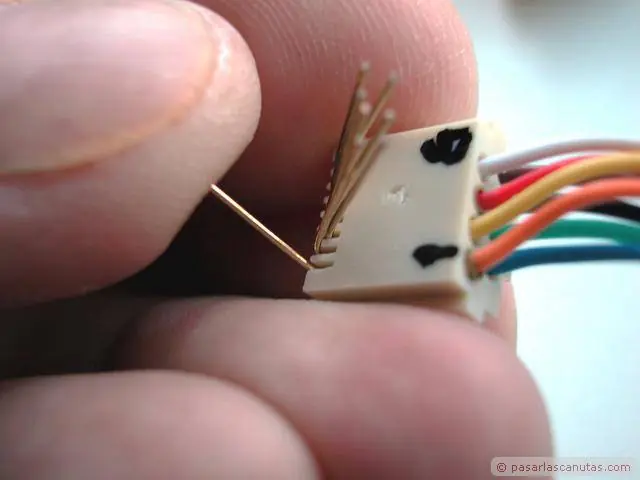

... enderezo con el dedo el hilo dorado nº 1 ...
... hasta que queda ...
... casi recto ...
... para poder tirar del cable naranja y sacarlo

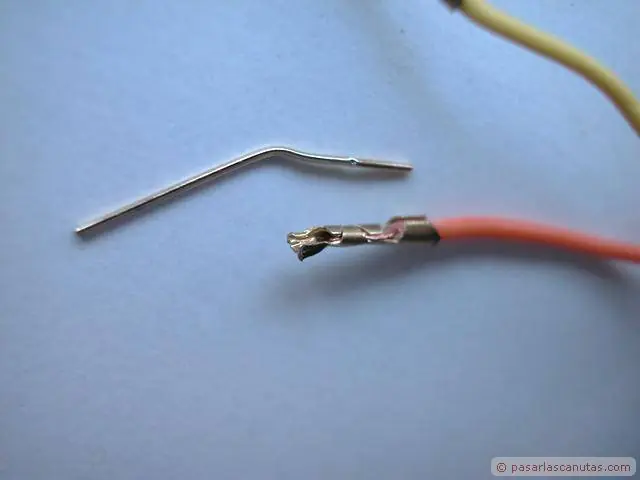

... pero está mal crimpado, y se desarma (ver la diferencia con ...

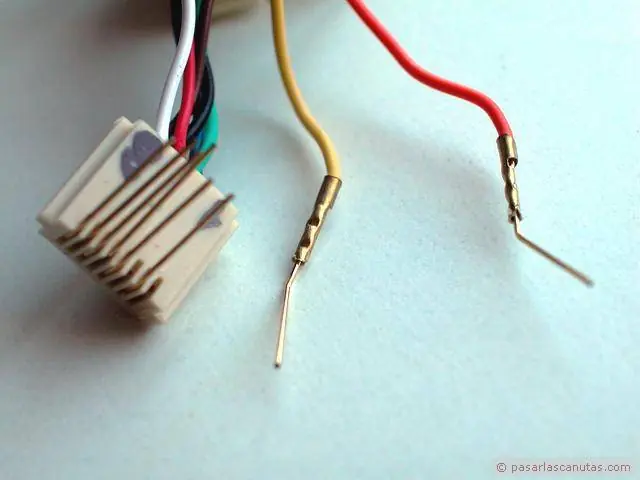

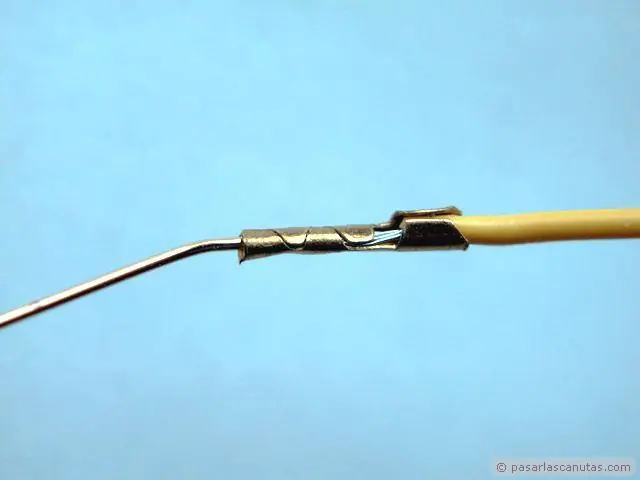

... este amarillo, que está casi bien, aunque en el aislamiento el crimpado está flojo). Decido desechar el adaptador, coger uno nuevo y repetir las operaciones hasta aquí.
Ya en el nuevo adaptador, desmonto los hilos 1-naranja y 3-amarillo ...

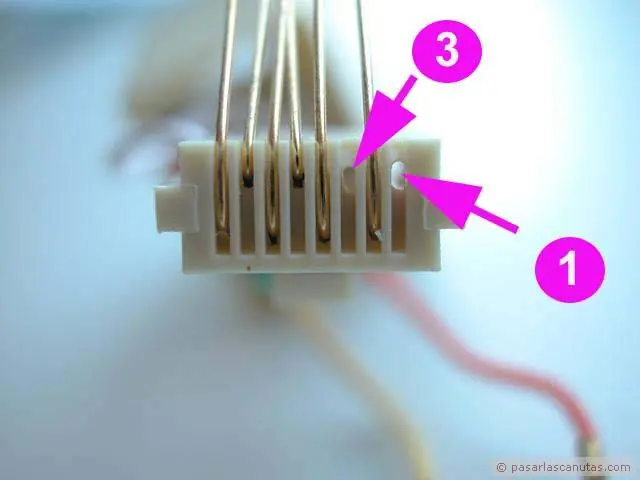

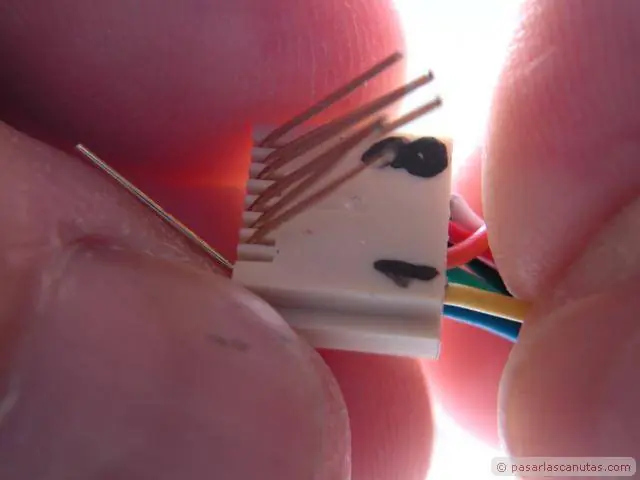

... vista de los huecos dejados en el conector hembra rj45 ...

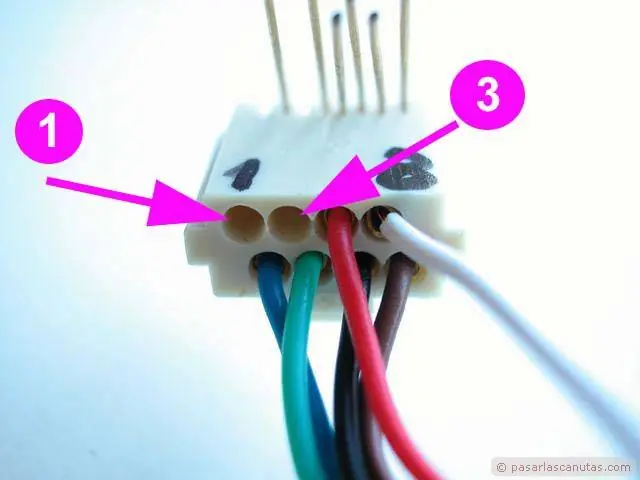

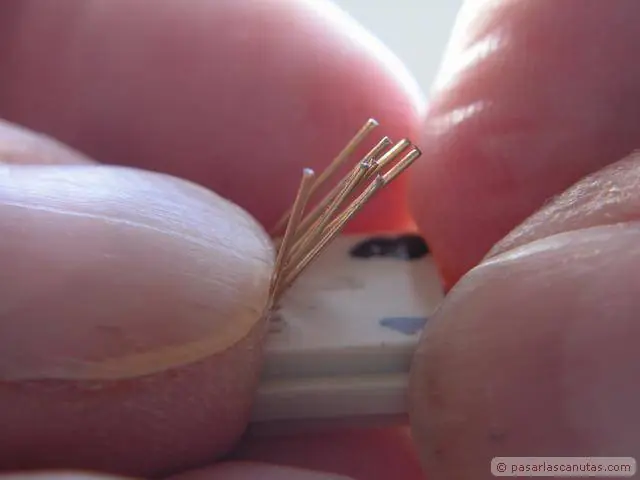

... vista por detrás de los mismos huecos ...

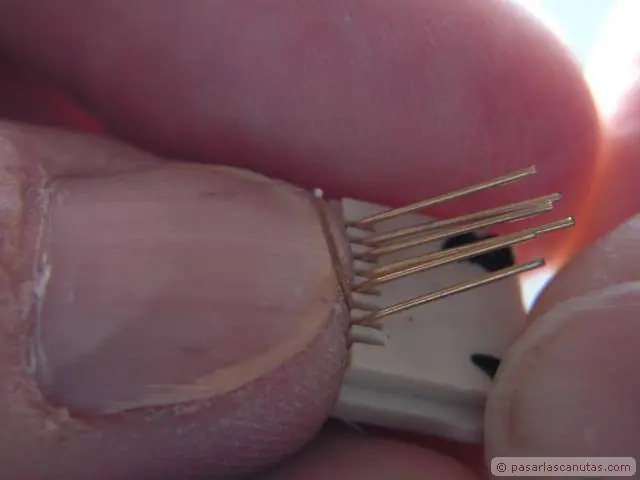

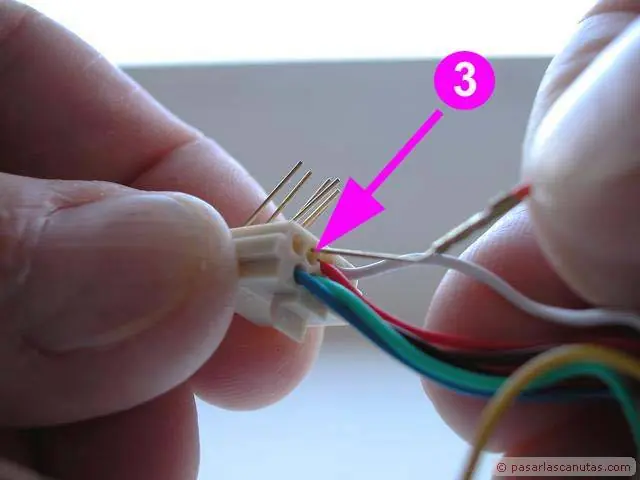

... introduzco el naranja por el 3 ...
... hasta el fondo ...
... y doblo el hilo dorado hasta dejarlo como estaba ...
... introduzco el amarillo por el 1 ...
... y lo doblo. Ya está cruzado en 1 con el 3 y el 3 con el 1: el hilo naranja va al 1 en un conector y al 3 en otro, y el amarillo va al 3 en uno y al 1 en otro.

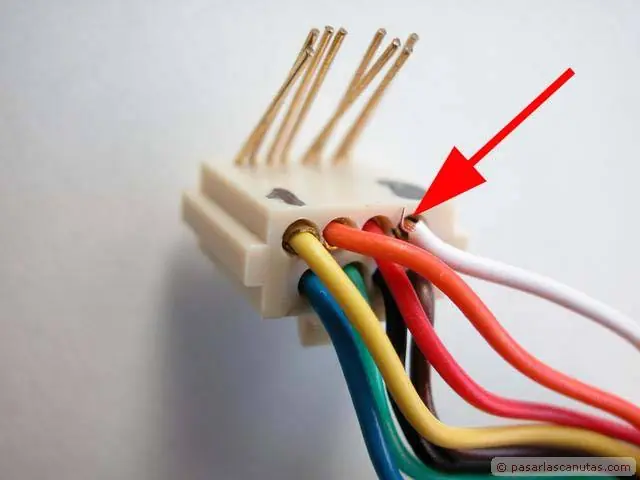

Llegado a este punto observo (señalado por la flecha roja) que el hilo blanco también está mal crimpado ...

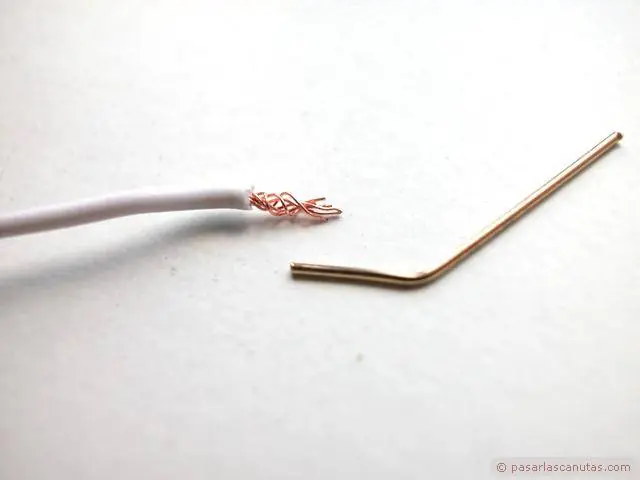

... (se ha soltado al tirar ligeramente). Desmonto el cable blanco del adaptador que deseché y lo monto aquí (y tiro suavemente del resto de cables para comprobar que ninguno más está flojo).

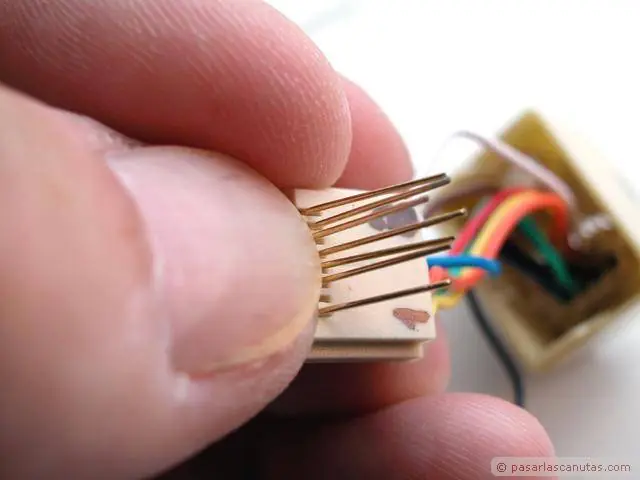

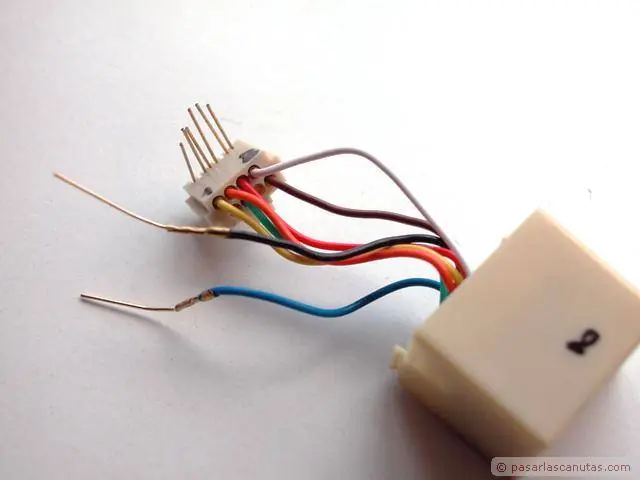

Después de sustituir el cable blanco por el otro con los hilos bien crimpados, desmonto los cablecillos 2-azul y 6-negro ...

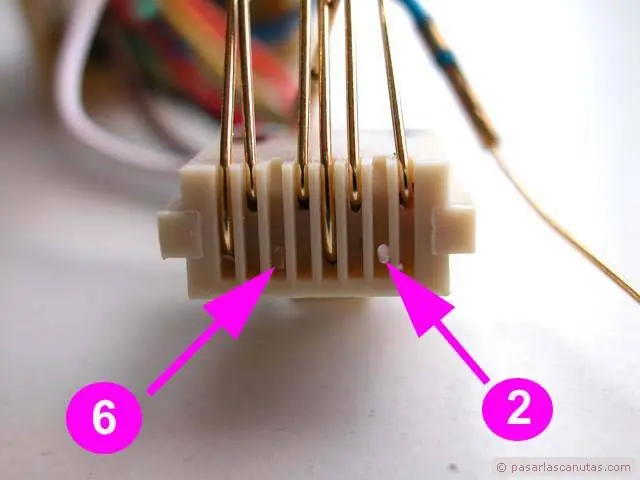

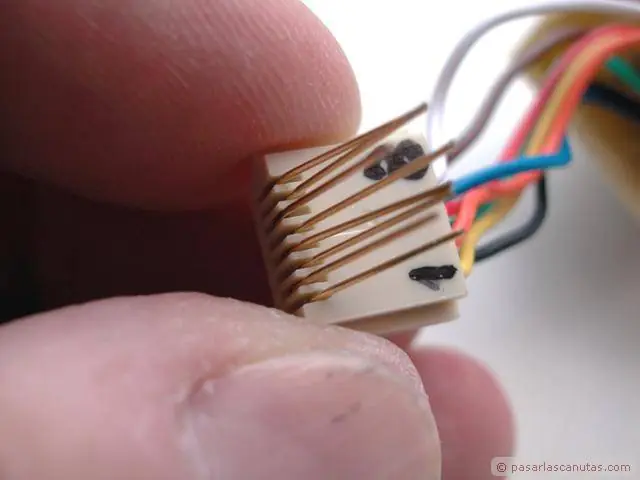

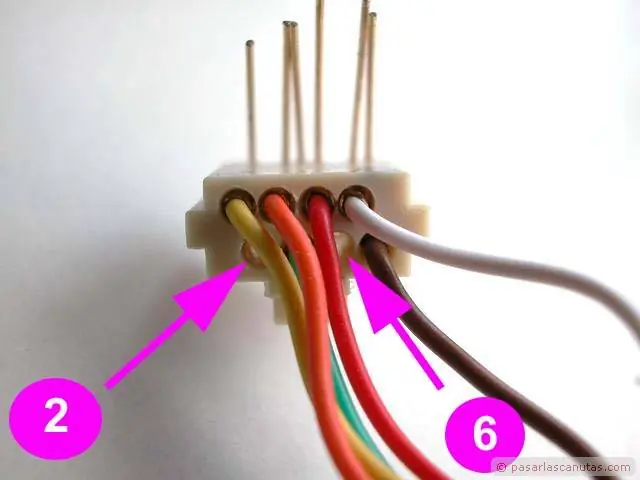

... vista de los alojamientos 2 y 6 ...
vista de los mismos huecos por detrás ...
... introduzco el azul en el 6 y el negro en el 2, y doblo los hilos dorados igualmente.
La conexión cruzada está acabada (el contacto 2 de un conector está cruzado con el 6 del otro y el 6 con el 2).
En resumen: 1 al 3, 3 al 1, 2 al 6 y 6 al 2. Ahora introduzco el conector en su cajita ...

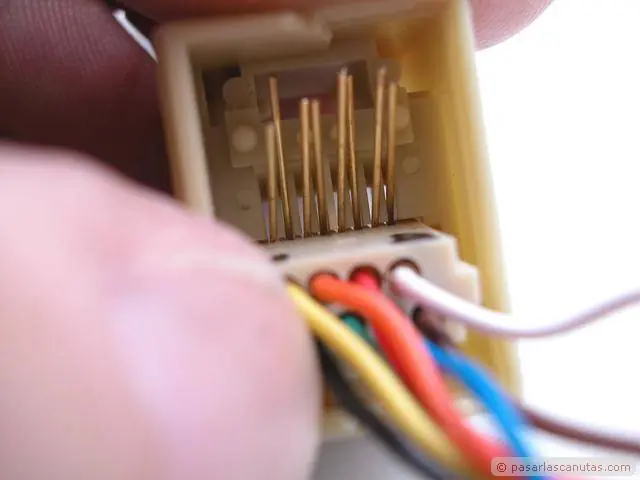

... comprobando que cada hilo entra por su carril correspondiente en el peine ...
... cierro la cajita ...

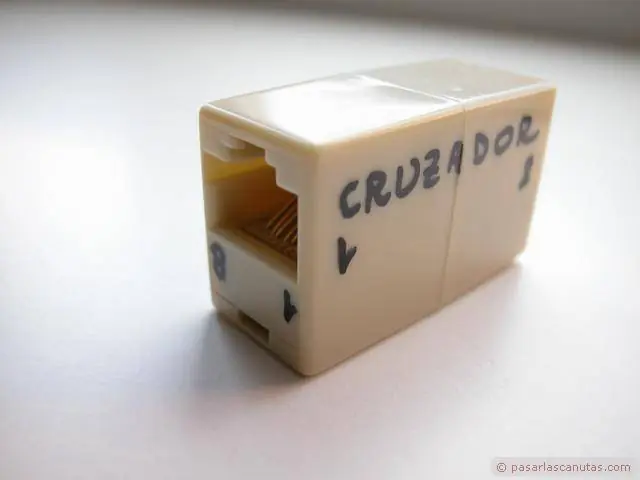

... y ya tengo acabado el cruzador (o eso me he creído yo).

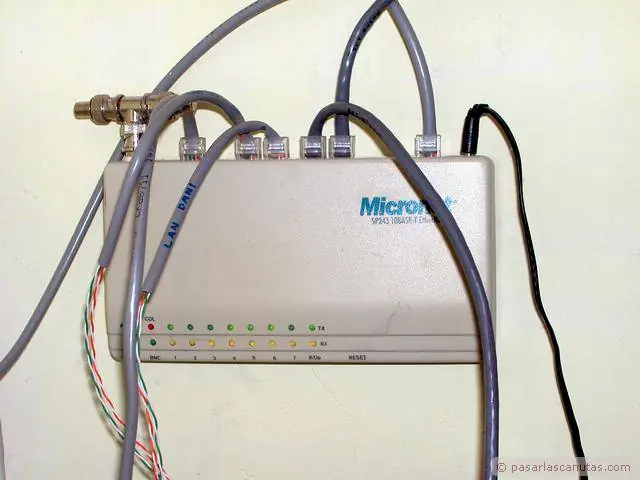

Para probarlo me voy a mi viejo hub, desenchufo el cable utp del ordenador de Dani y el de uno de mis ordenadores ...
... y los conecto (al hacer la conexión cruzada se tienen que comunicar el uno con el otro a 100 MHz. ya que los dos tienen tarjeta de red lan ethernet de 100 MHz.) ...
.. pero al poco tiempo observo que la conexión tiene fallos intermitentes. Después de analizarlo, descubro que el adaptador que acabo de modificar no hace buen contacto con los conectores macho rj45 de los cables de red ...

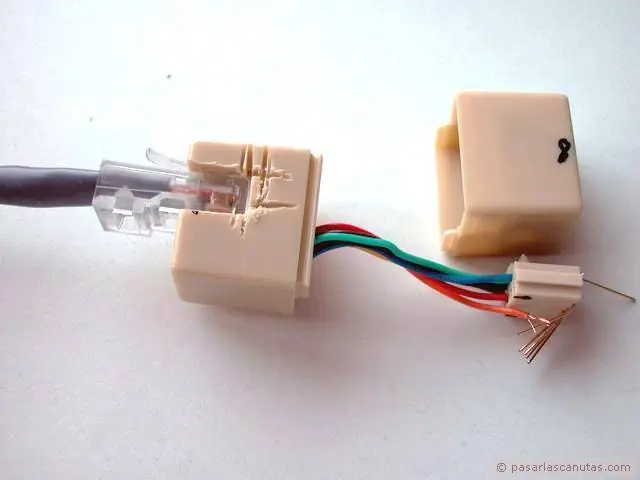

... le hago una pequeña operación de cirugía al adaptador que deseché, y conectando un cable utp con macho rj45 ...

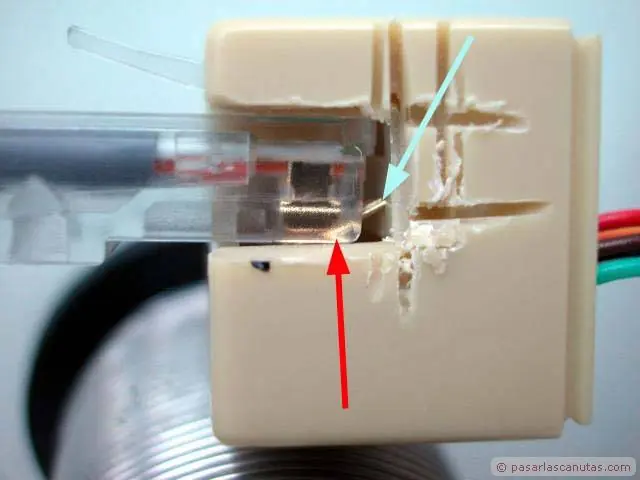

... veo que casi no hay presión entre las cuchillas del macho rj45 y los hilos dorados del conector hembra del adaptador (la flecha roja señala el punto de contacto y la flecha azul que los hilos dorados no se han movido de su punto de reposo) ...

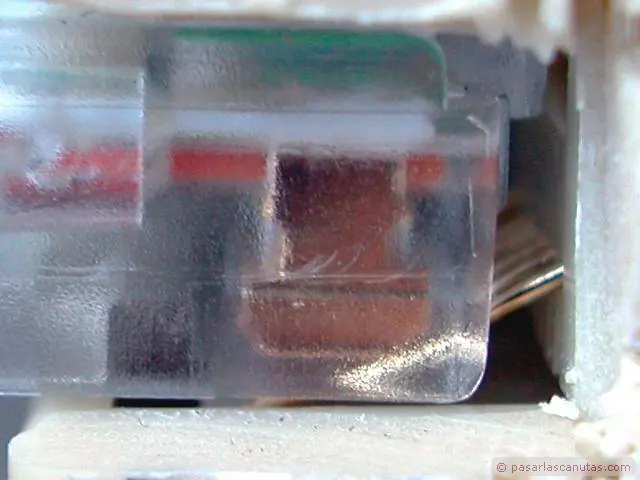

... detalle del punto de contacto, que se ve a través de la caja transparente del conector macho rj-45 ...
... detalle por detrás de que los hilos dorados no se han movido de su punto de reposo (es el adaptador desechado, falta un hilo).

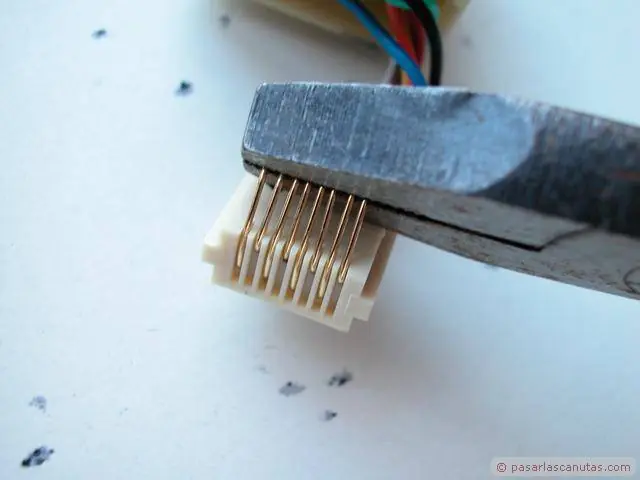

Bueno, decido desmontar los conectores hembra rj45 del adaptador recién modificado y doblo los hilos con unos alicates planos ...

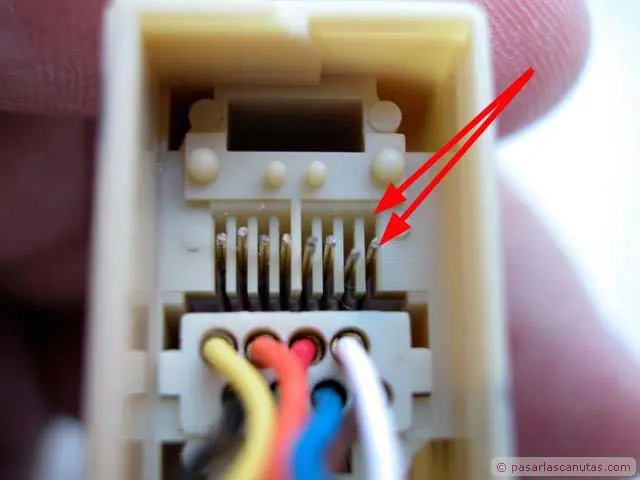

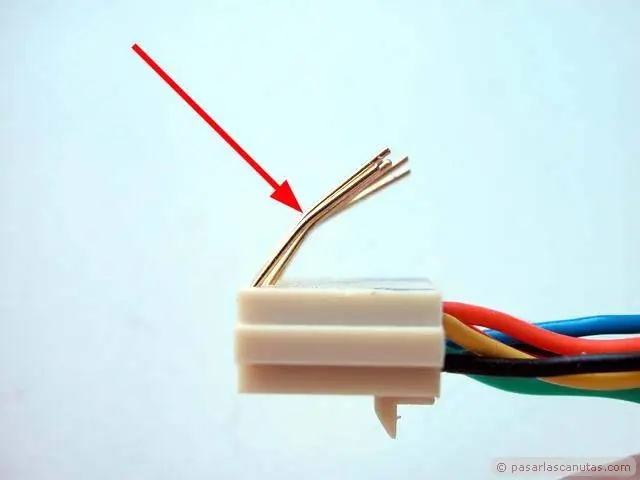

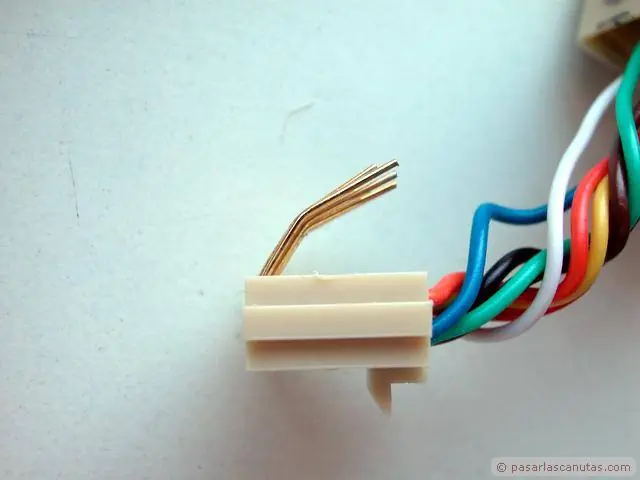

... la flecha señala el codo que acabo de hacer a los 8 hilos al mismo tiempo, además de levantarlos ...
... en esta foto es más difícil de apreciar el codo, pero se ve. Ahora la conexión tendrá mayor presión.

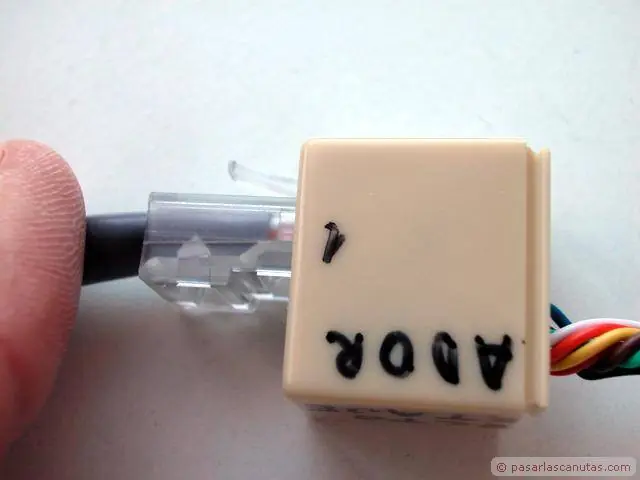

Introduciendo el conector macho ...

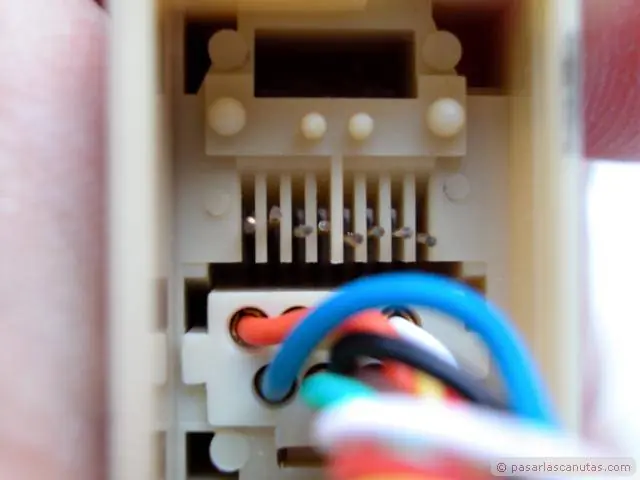

... se puede ver que los hilos dorados se desplazan de su punto de reposo: hay presión en el contacto.
Hago lo mismo en el otro conector ...
... y al introducir el macho aprecio también el desplazamiento de los hilos. Ahora el conector no fallará más. Cierro la cajita.
Efectivamente, en las pruebas posteriores no ha habido fallos. Ya puedo conectar cualquier ordenador de la casa con cualquier otro en directo y hacer pruebas de 1 en 1, uniéndolos con el conector cruzado en el emplazamiento del hub, sin modificar la instalación de cableado.
