Parece complicado, ¿no es así? Pero en realidad no lo es. Resulta que con materiales caseros y otros muy baratos puedes construir un radio recpetor que funcione sin baterías! ¿Qué se necesita para lograrlo un radio receptor como éste?
link: http://www.videos-star.com/watch.php?video=d522Z3S8ocw

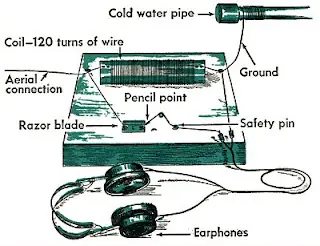

Esquema
El esquema del proyecto se muestra en la figura.
En esta imagen puedes apreciar que se ha hecho la conexión a tierra (ground) enrrollado a un tubo metálico (puede ser una ventana metálica). Igualmente, está conectada la salida al auricular, pero en el vídeo está conectado al altavoz.
Materiales:
(A) - clips metálicos
(B) - tachuelas de metal sin esmaltar
(C) - navaja de afeitar
(D) - Imperdible (safety pin)
(E) - Punta de lapicero (metálica)
(F) - Clip metálico tamaño grande (jumbo)
(G) - Clavos de 1 1/2"
(H) - Base de madera de 20 cm x 30 cm (1/4)
(I) - Bobina
Para construir la bobina, puedes utilizar un pedazo de tubo de PVC (1) o un tubo de papel higiénico (ambos son buenos aislantes). La bobina debe estar hecha de alambre de cobre esmaltado delgado, el cual debe dar 120 vueltas al tubo.
Armas las piezas como se muestra en la figura y listo!
Si deseas saber detalles de las conexiones, puedes ir a esta dirección:
http://bizarrelabs.com/rtfox1.htm (*****)
http://www.peeblesoriginals.com/Fox-Hole-Radio.html (***)
Fuente: http://cienciacts.blogspot.com/
