Bueno bueno como he de pensar, muchas veces si no tenemos una tarjeta con kilometros de alcance (es un decir)(por eso de la crisis) nuestra señal hay veces se pierde, para esto les traigo una recopilacion de antenas caseras que se pueden hacer para aumentar la captura de señal wifi de nuestra tarjeta
1.Escurridor de Metal (la que hasta ahora me ha dado buenos resultados)
la imagen lo dice todo (costo del experimento= dependiendo donde compres el escurridor) xDDD
2da antena wifi
tampoco necesita mucha introduccion la imagen lo dice todo
3.antena con una lata de pringless
Materiales
1 - Una Lata de conservas, o de cualquier producto
2 - Conector N-Hembra
3 - 10cm de Cable coaxial
4 - PigTail
Construcción
Primero lo que debemos saber para construir nuestra antena de lata es encontrar el punto focal de la lata que dependerá del largo y diámetro que esta tenga nuestra lata
Para ello existen una formula que aqui nos aydan a resolver

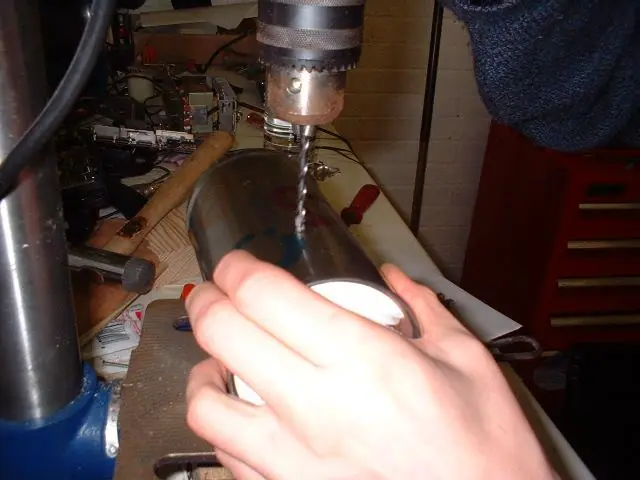

Una ves que tengamos ya el punto focal o distancia focal lo que haremos es tomar un latadro y reslizar un orificio de tal modo que el conector pueda entrar de una manera libre
Conectamos nuestro Pictail a nuestra nueva antena y a nuestro AP o tarjeta wireless y probamos

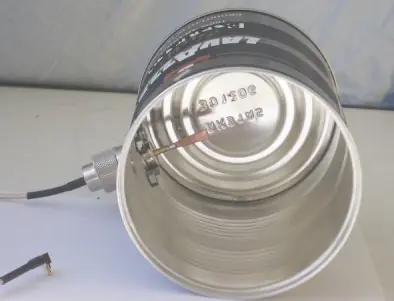

una ves realizado esto soldamos nuestro conector N a la lata, y la tenemos lista para probar
Antes de poner nuestro conector N en su lugar soldamos un pequeño cable cuyo largo se encuentra en la pagina donde calculamos el punto focal.
4. Con una antena de direcTv vieja xD xD jajajajajajaja
Construyendo la antena

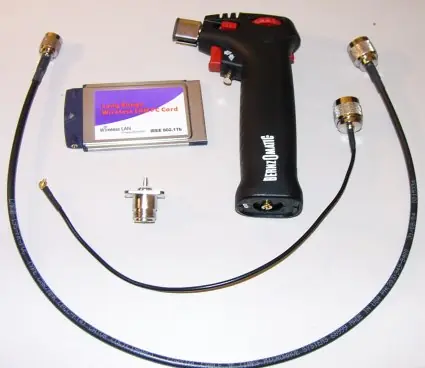

La parte mas importante es el conector "N" plateado como se ve en la fotografia, sobre el mismo construiremos el "iluminador" que es nada menos que una antenita biquad montada sobre el conector y con una plaqueta de circuito impreso de cobre como reflector.
Este conector lo pueden conseguir en las comercios que se dedican a comunicaciones o las buenas casas de electronica
Para hacer la Biquad necesitaremos 244 mm de alambre de cobre de 1,5mm de diámetro.

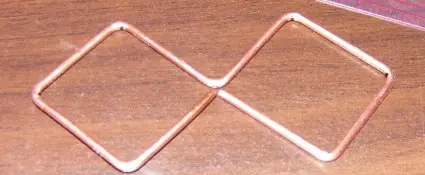

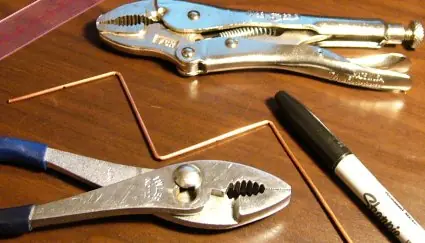

Lo doblaremos segun la figura, lo marcaremos cada 31 mm con una fibra para que al doblarlo nos queden lados de 30,5mm

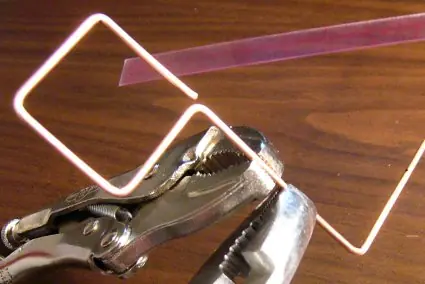

La mejor manera de que los dobleces sean rectos y netos es usar un par de pinzas

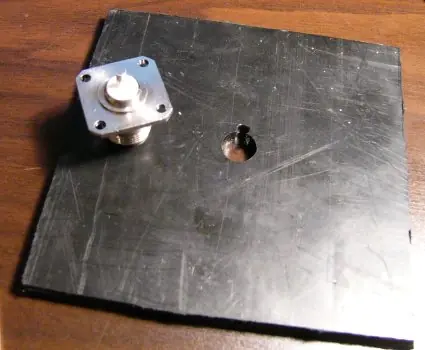

Ahora nos conseguimos una pieza de plastico de 110mm de lado, la perforamos segun la figura para que entre la parte de atras del conector "N"
AL conector "N" le soldamos dos patitas del mismo alambre, una a la carcaza y otra al pin central segun se ve:
Pegamos el conector "N" a la pieza de plastico con las patitas segun la foto, y en la otra cara le ponemos una hoja de cobre o sino un dectangulo similar de circuito impreso virgen que servira como reflector.

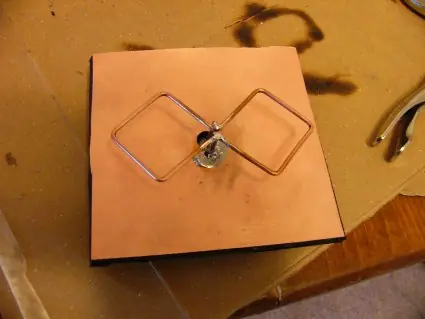

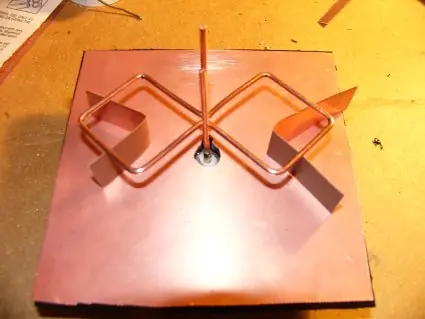

Con unos separadores ubicamos la "biquad" a 15 mm por encima del cobre para poder soldarla a las patitas

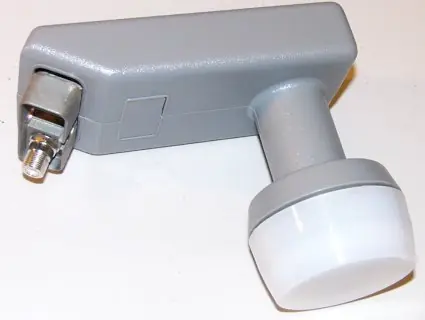

A la antena de directv le retiramos el LNB sacando un tornillo que tiene en la base

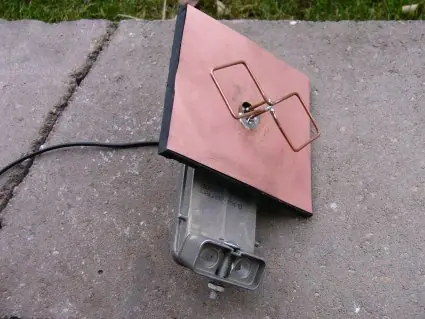

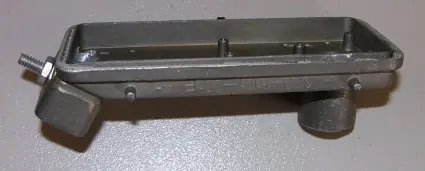

Lo desarmamos integro, le cortamos el pedazo que sobresale con una sierra y deberia quedar asi:

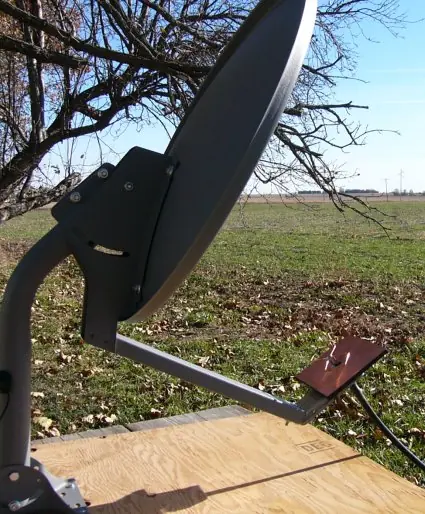

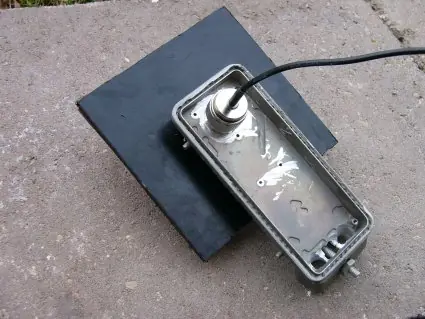

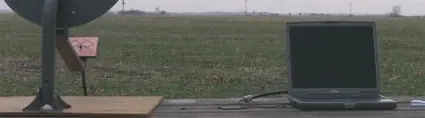

Volvemos a colocar el LNB reformado en la parabola de directv y deberia quedar así
COMENTEN!
