Hacete tu router casero con BrazilFW - Guia paso a paso

_________________________________________________________________________

_________________________________________________________________________

1 - Una maquina Vieja - por lo general todos tenemos la maquina anterior a la que tenemos ahora, y ya que BrazilFW funciona con 16Mb de RAM y 40 Mb de disco, no vamos a tener problemas con casi ninguna maquina, yo lo tengo instalado en un Pentium II con 32 Mb de RAM y un disco de 3Gb y funciona perfecto.

2 - Dos placas de Red (PCI, ISA) - Las placas de Red por lo general hoy en día vienen OnBoard, pero en una maquina vieja vamos a tener que colocarlas nosotros, pueden ser PCI o ISA, dependerá de los slots que tenga la placa madre de nuestra PC vieja

3 - Dos cables UTP o cables de RED (uno Recto y otro Cruzado - esto se explica mas adelante)

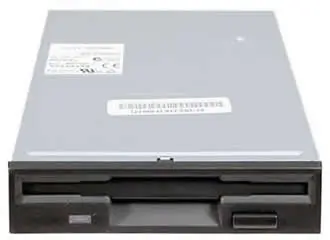

4 - Una Disquetera, si es que la maquina no tiene

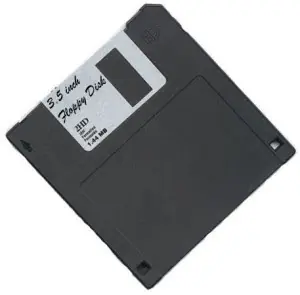

5 - Dos disquetes, si pueden ser nuevos mejor

_________________________________________________________________________

Para crear los disquetes de instalación de brazilFw necesitamos descargar los generadores, los cuales los bajamos de la pagina oficial (foro).

Para Windows

http://downloads.sourceforge.net/brazilfw/brazilfw-2.30.1-windows.zip?modtime=1192219580&big_mirror=0

Para Linux

http://downloads.sourceforge.net/brazilfw/brazilfw-2.30.1-linux.tar.gz?modtime=1192219507&big_mirror=0

Ni bien tenemos el generador descargado (pesa unos 6Mb mas o menos, con lo que baja rapido), lo ejecutamos y seguimos los siguientes pasos.

Seleccionamos en la lista el tipo de placa de Red que tenemos, lo que figura en la lista son los chips de cada placa, que por supuesto también están grabados en la placa de red. esto que estamos seleccionando es la placa que vamos a utilizar nuestra conexion LAN, la cual se puede conectar a una PC, SWITCH, AP, etc

Ahora seleccionamos el tipo de conexión que tenemos (por lo general es PPPoE, donde tenemos que utilizar usuario y contraseña)

Luego colocamos los datos de nuestra conexión, el Usuario y Contraseña que nos brinda nuestro ISP (proveedor)

Ahora tenemos que nuevamente seleccionar de una lista los drivers de nuestra segunda placa de Red, la cual se va a conectar mediante el cable UTP Recto a nuestro módem

La siguiente imagen muestra la opción de habilitar una DMZ, lo cual no lo hacemos en esta oportunidad porque necesitaríamos otra placa de Red y porque no es algo necesario en un router familiar (no lo habiliten)

Ahora tenemos que habilitar el DHCP, para que las maquinas conectadas a nuestro router reciban IP automáticamente, lo mejor es que lo dejen por defecto para no tener problemas con las ip de red y de broadcast

En este paso hay que poner una contraseña para el router, la cual se utiliza cuando el sistema ya este instalado, pueden poner lo que quieran

Ahora elegimos los paquetes de opciones que se instalaran en nuestro sistema, yo no seleccione el paquete wireless ni bridged, porque no los necesitamos en este caso

Con eso ya casi terminamos, solo nos queda crear los disquetes, primero se crea el que contiene el sistema BrzilFW

Y despues creamos este disquete que nos permite instalar el sistema en un disco rígido

Con esto ya tenemos nuestro Router en los dos disquetes, solo queda instalarlo

_________________________________________________________________________

Con los dos disquetes listos, pasamos a la instalación, primero iniciamos la pc para que arranque desde la disquetera, y ponemos el segundo disco que creamos, el cual nos permite que el sistema quede en nuestro disco rígido.
Cuando inicie la instalación, vamos a ver la siguiente pregunta, respondemos que SI, que queremos instalar BrazilFW en el disco rígido

Lo siguiente es definir el tamaño de disco que queremos utilizar para el sistema, como mínimo tiene que ser 40Mb, siempre pongan mas, por si después quieren instalarle algo al sistema.

Si no elegimos usar todo el disco anteriormente, ahora nos va a pedir que definamos las particiones o partición, para lo que queda en el disco.

Después de definir las particiones, nos va a pedir que coloquemos el primero disquete, para ya poder instalar el sistema

Nos va a pedir que aceptemos el formateo del disco, ponemos que SI

El sistema nos preguntara si deseamos instalar hdparm, esto es una aplicación muy simple que nos apaga el disco duro luego de 1 minuto de inactividad, el tiempo de apagado puede ser cambiado en un futuro por el tiempo que le queramos colocar, en el Knowledge Base tenemos un tutorial de como modificarle el tiempo de apagado que deseamos colocarle.Instalar hdparm quedara a decisión de ustedes ya que tenerlo o no tenerno no tendrá efecto sobre el BrazilFW en todo su funcionamiento

Luego de instalar o no hdparm, se reiniciara el sistema y Listo ya tenemos un BrazilFW completamente instalado y listo para usar

Podemos ver las configuraciones desde el mismo router, el login siempre el root, y la contraseña es la que pusieron en el disquete cuando lo crearon

También podemos ver las configuraciones y modificarlas, desde el WebAdmin, como un router tradicional, colocando en el navegador la dirección gateway del router con su puerto http://192.168.1.1:8180)

_________________________________________________________________________

Conectar BrazilFW mediante un Switch, AP, etc...para poder usar varias maquinas

Y este es el gráfico de implementación para una sola PC, conectada directamente a BrazilFW
