Esta vez les traigo la parte 2 de como armarse un gabinete recreativo "Maquina Arcade" , para que puedan jugar a los clasicos como pac man , galaga , mortal kombat , street fighter , killer instinct , marvel vs capcom , King of Fighters y miles de juegos mas con una PC y el emulador MAME .
la parte 1 :
La decoracion parcial :
Que se necesita :
1. Una caja de tornillos #6 de 1 1/4 de pulgada para madera (Los de paleta no sirvern usen de estria o de diamante) Yo use de estria
2. Taladro
3. Adapter para el taladro para los tornillos
4. Cinta metrica
5. Metro o yarda
6. Lapiz
7. Un tabloncito de madera de las que sobran para usarlo de guia para saber por donde meter los tornillos
8. Un ayudante
9. los planos
10. Tener las piezas de madera todas cortadas y rotuladas

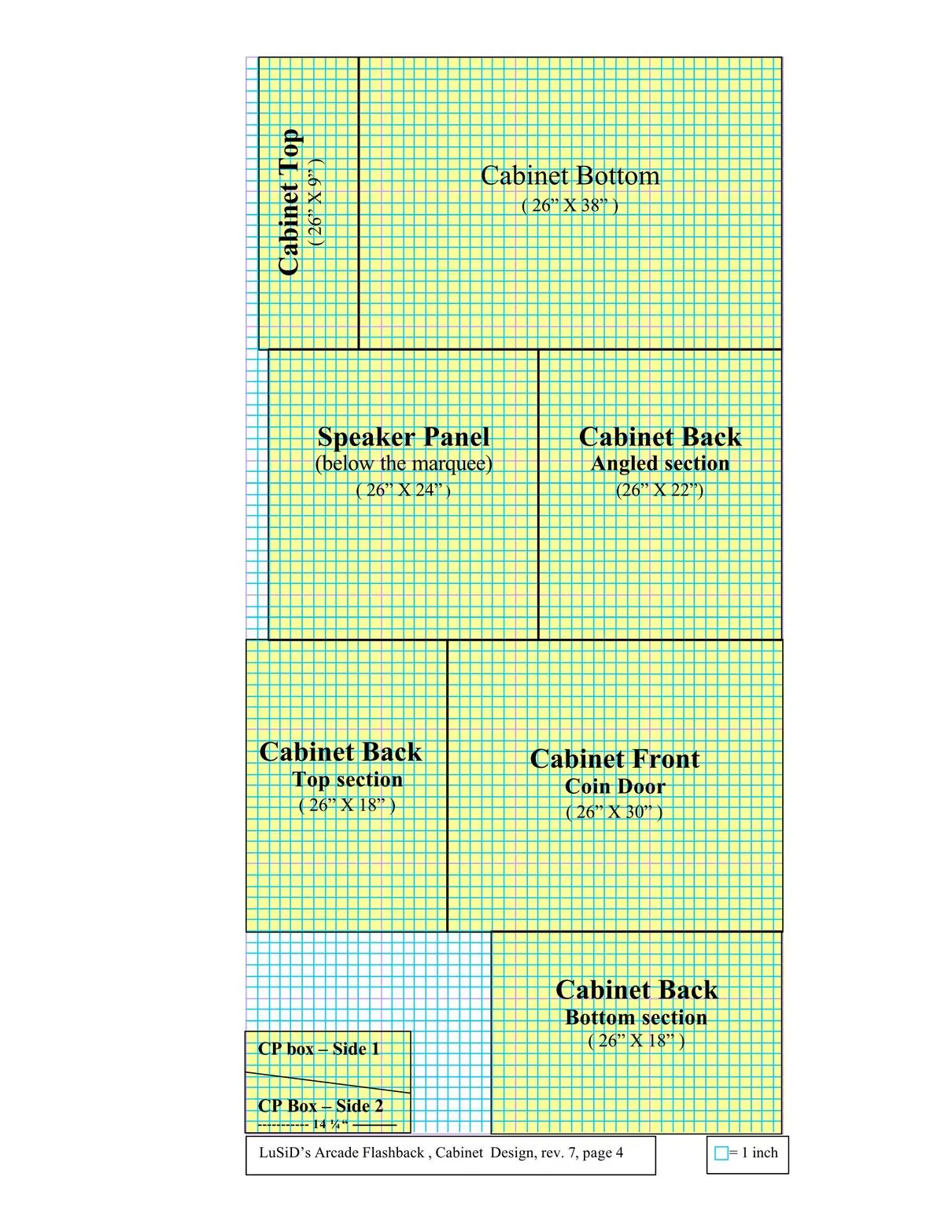

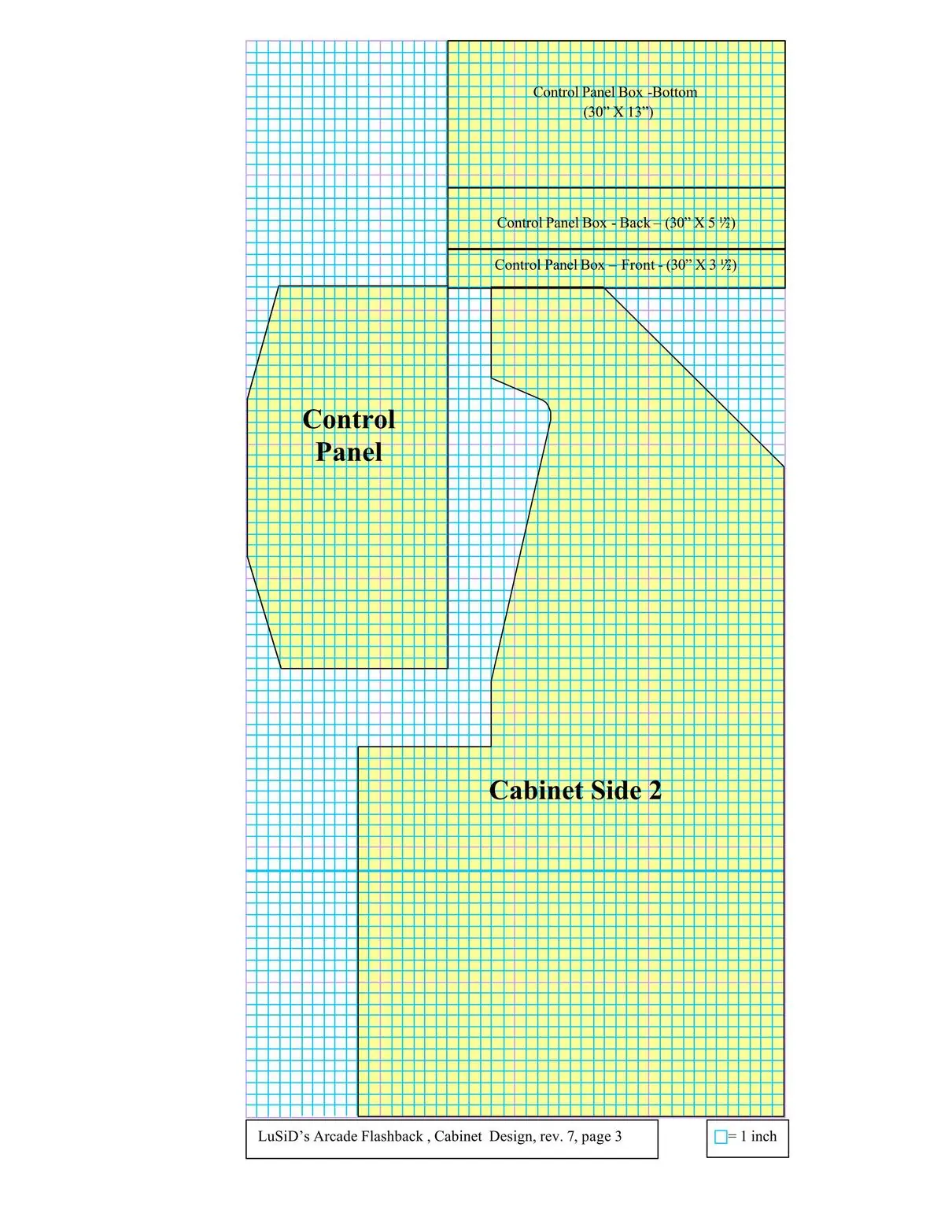

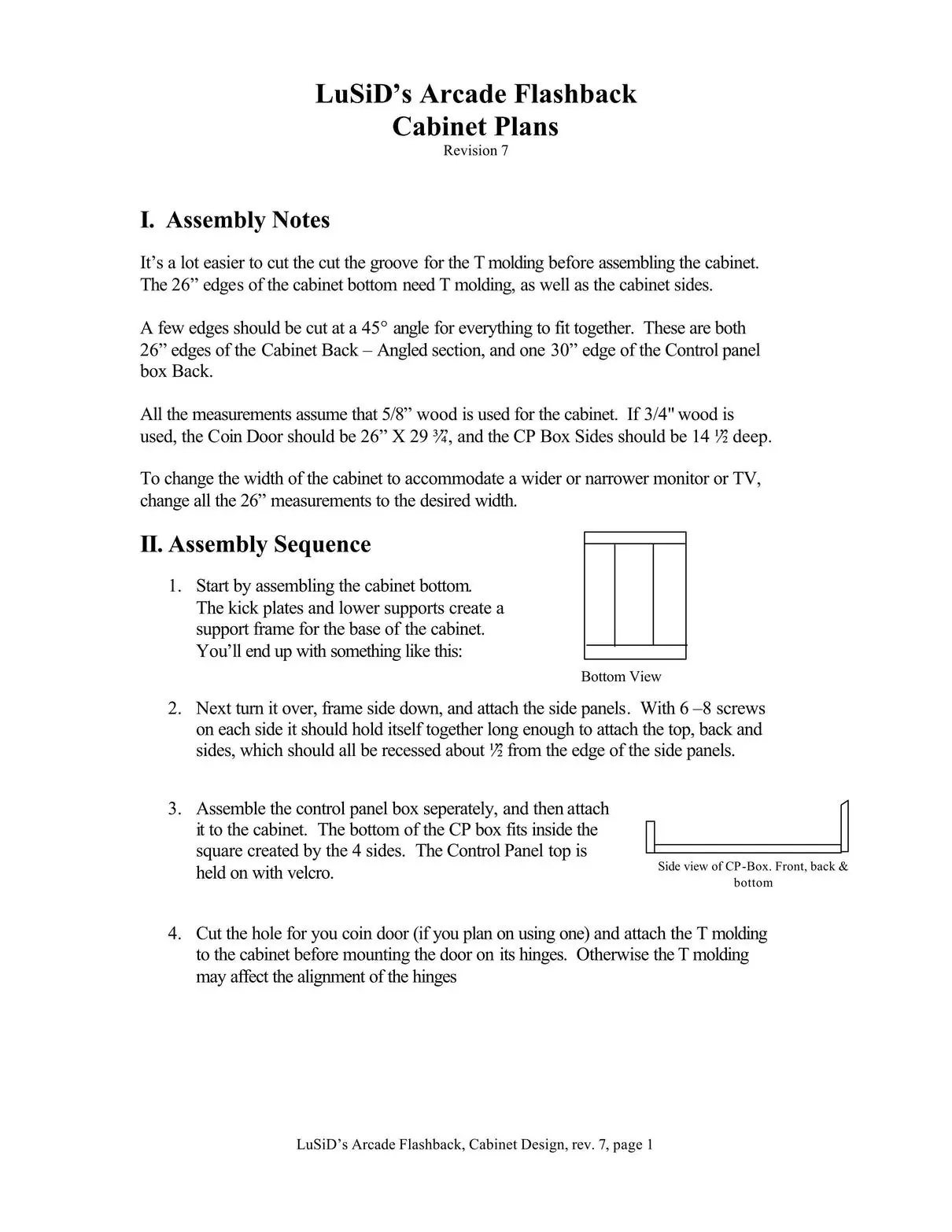

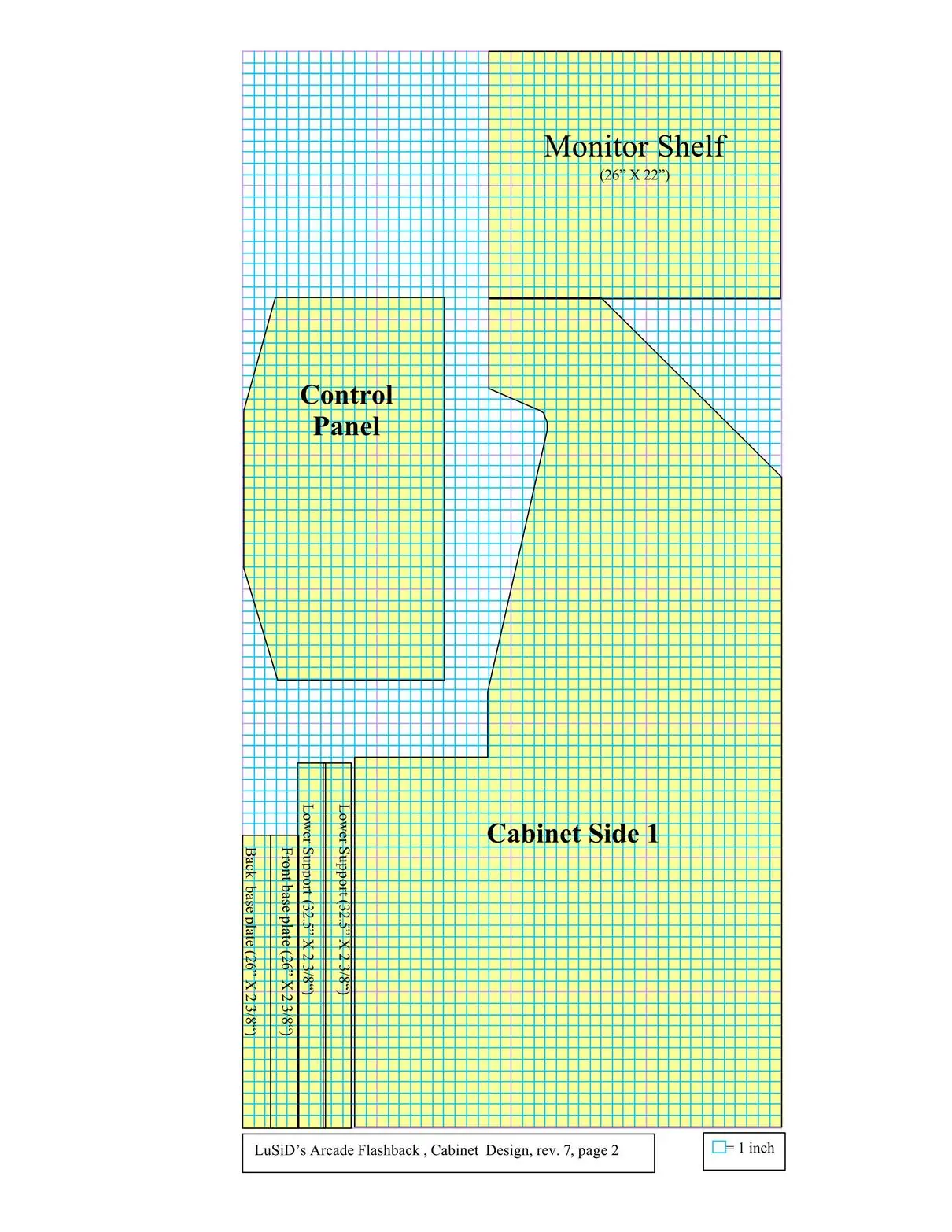

Aqui estan los planos :
Leyenda de los planos en espanol :
Las piezas estan en el orden en que yo las arme :
1- Cabinet Botton - Parte de abajo del gabinete , el fondo o piso o base
2- Lower Support - Soporte de abajo
3- Lower Support - Soporte de abajo
4- Front Base plate - placa de la base parte de al frente
5- Back Base plate - placa de la base parte de atras
6- Cabinet Side 1 - Lado 1 del gabinete
7- Cabinet Back Bottom section - Parte de atras del gabinete abajo
8- Cabinet Side 2 - Lado 2 del gabinete
9- Cabinet top - Parte de arriba del gabinete
10- Speaker panel (abajo del marco)
11- Cabinet Back Angled section - Parte de atras del gabinete , seccion en angulo
12- Cabinet Back Top Section - Parte de atras del gabinete arriba
13- Cabinet Front Coin Door - El frente del gabinete , puerta del monedero
14- Control Panel Box - Botton - Caja del Panel de Control (Fondo)
15- Control panel box - Back - Caja del Panel de Control (Parte de atras)
16- Control panel box - Front - Caja del Panel de Control (Parte de al frente)
17- CP Box - Side 1 - Caja del panel de control Lado 1
18- CP Box - Side 2 - Caja del panel de control Lado 2
19- Control Panel - Panel de Control
20- Monitor Shelf - Soporte para el monitor

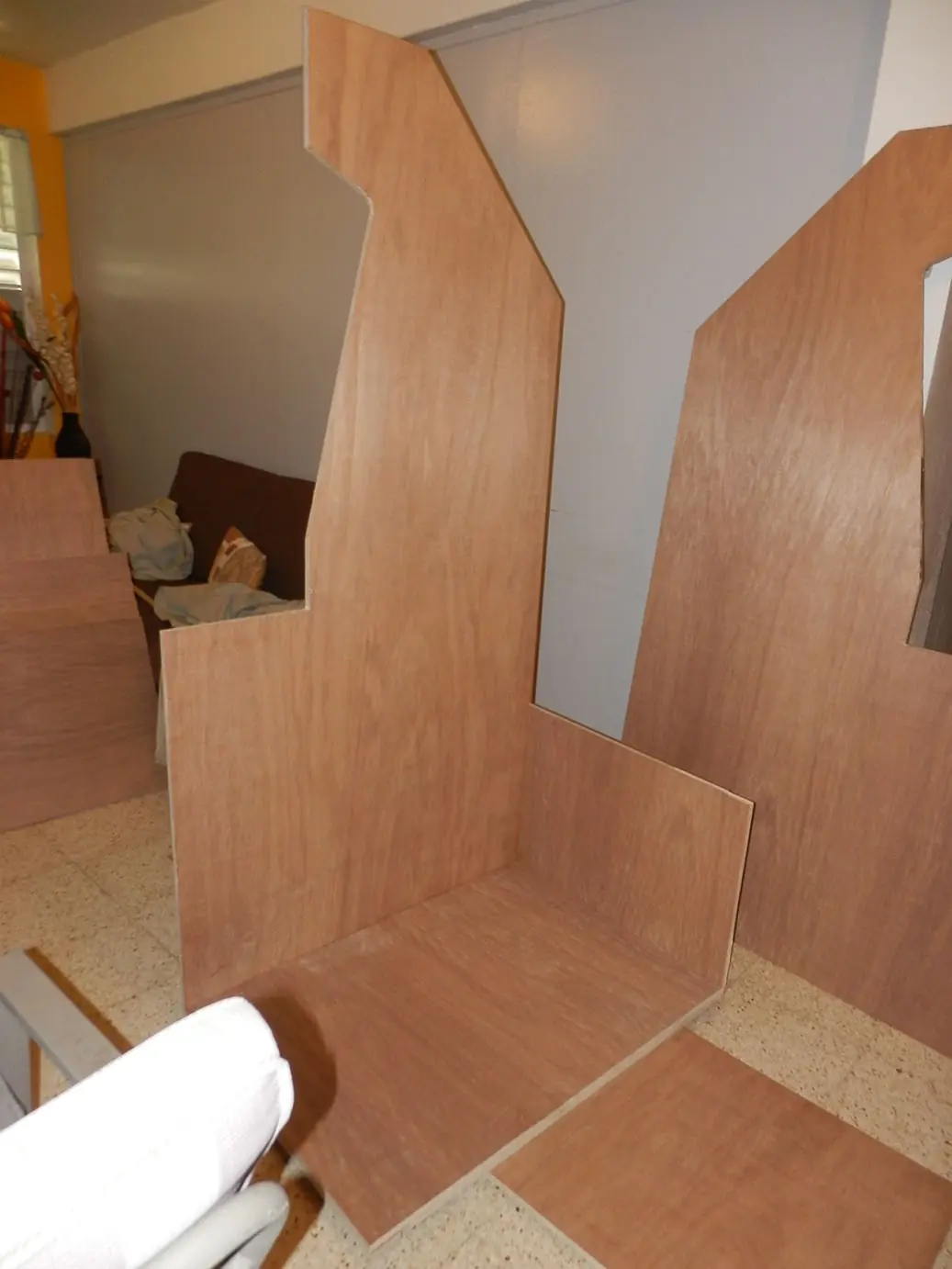

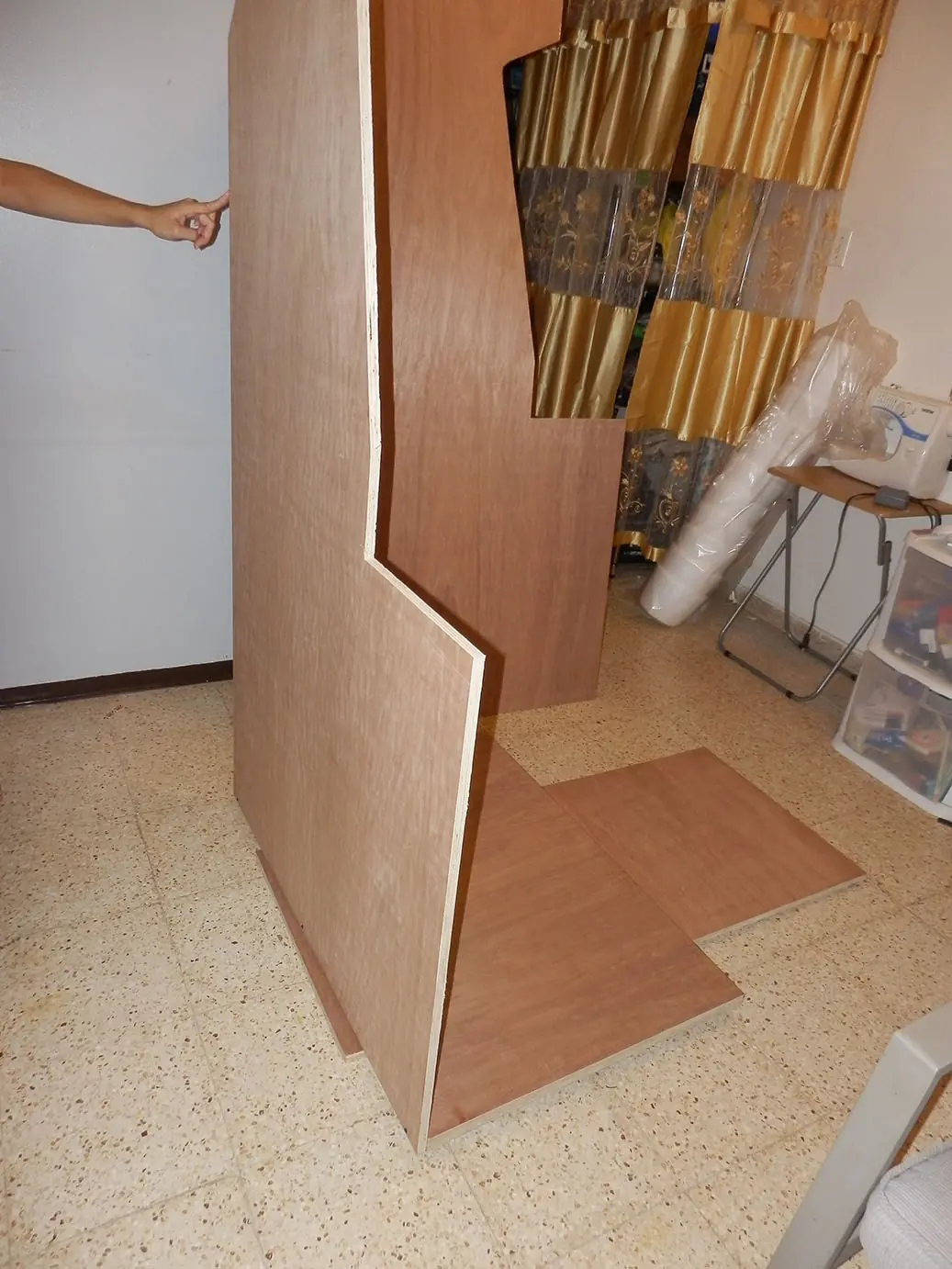

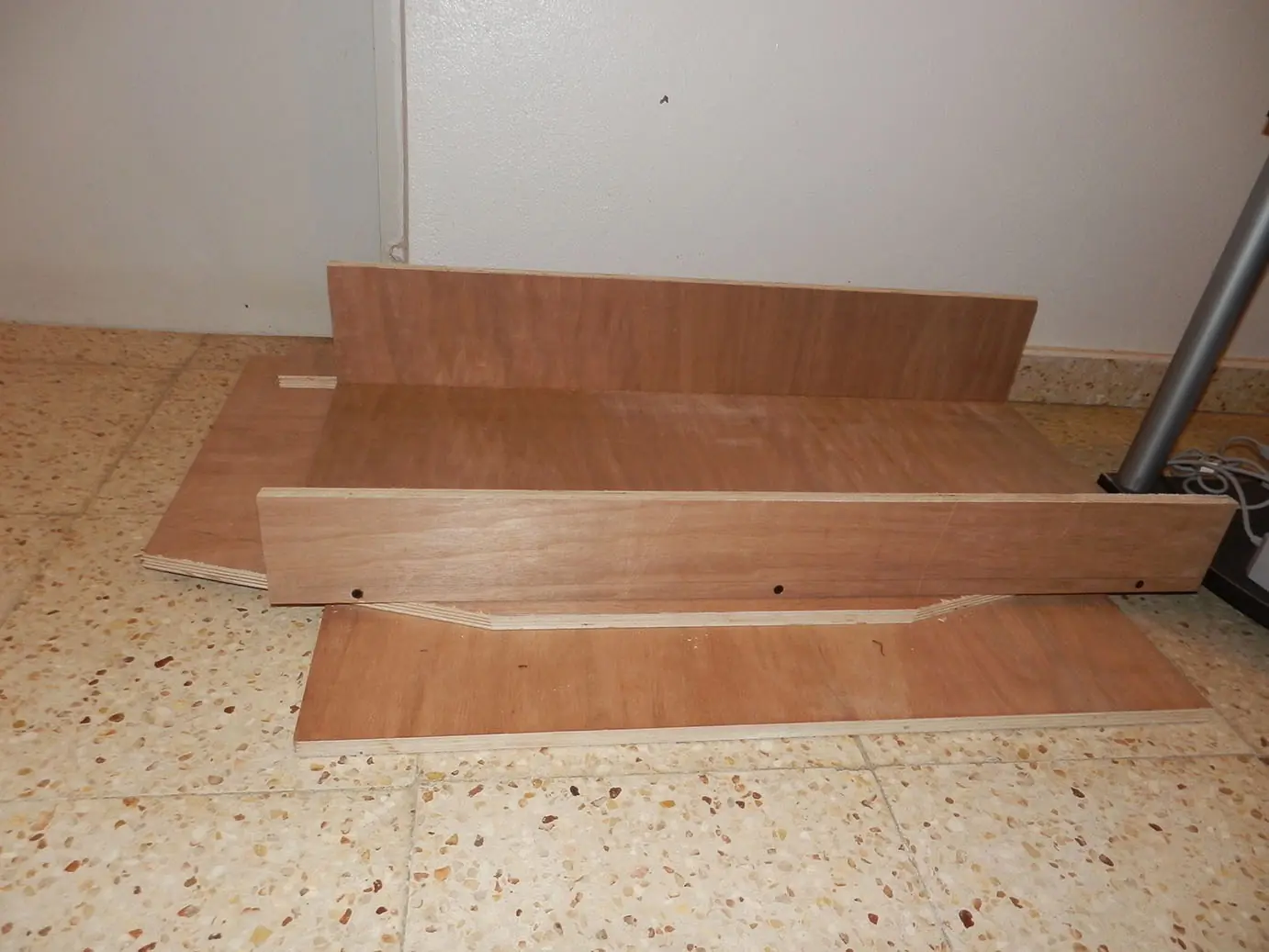

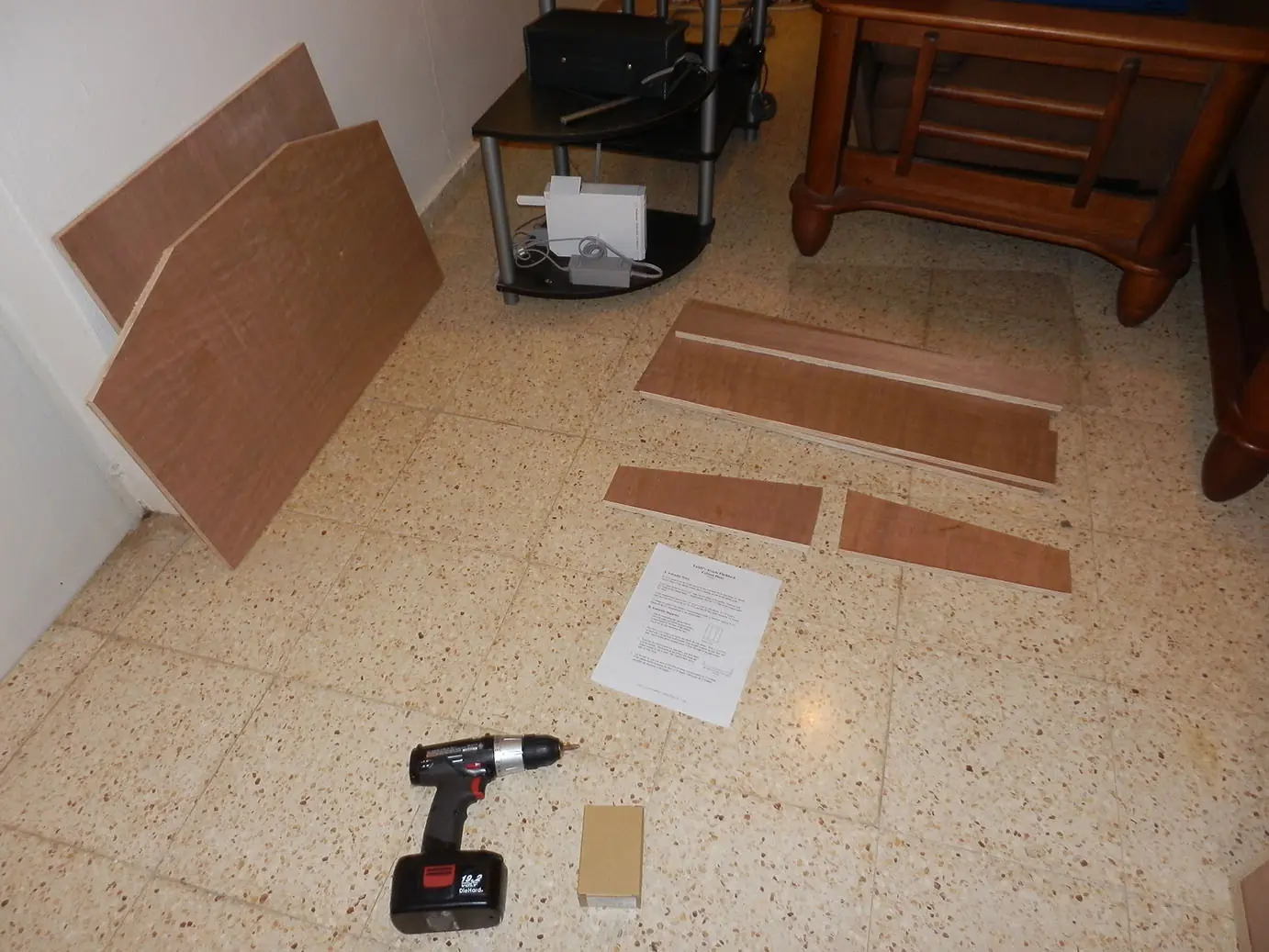

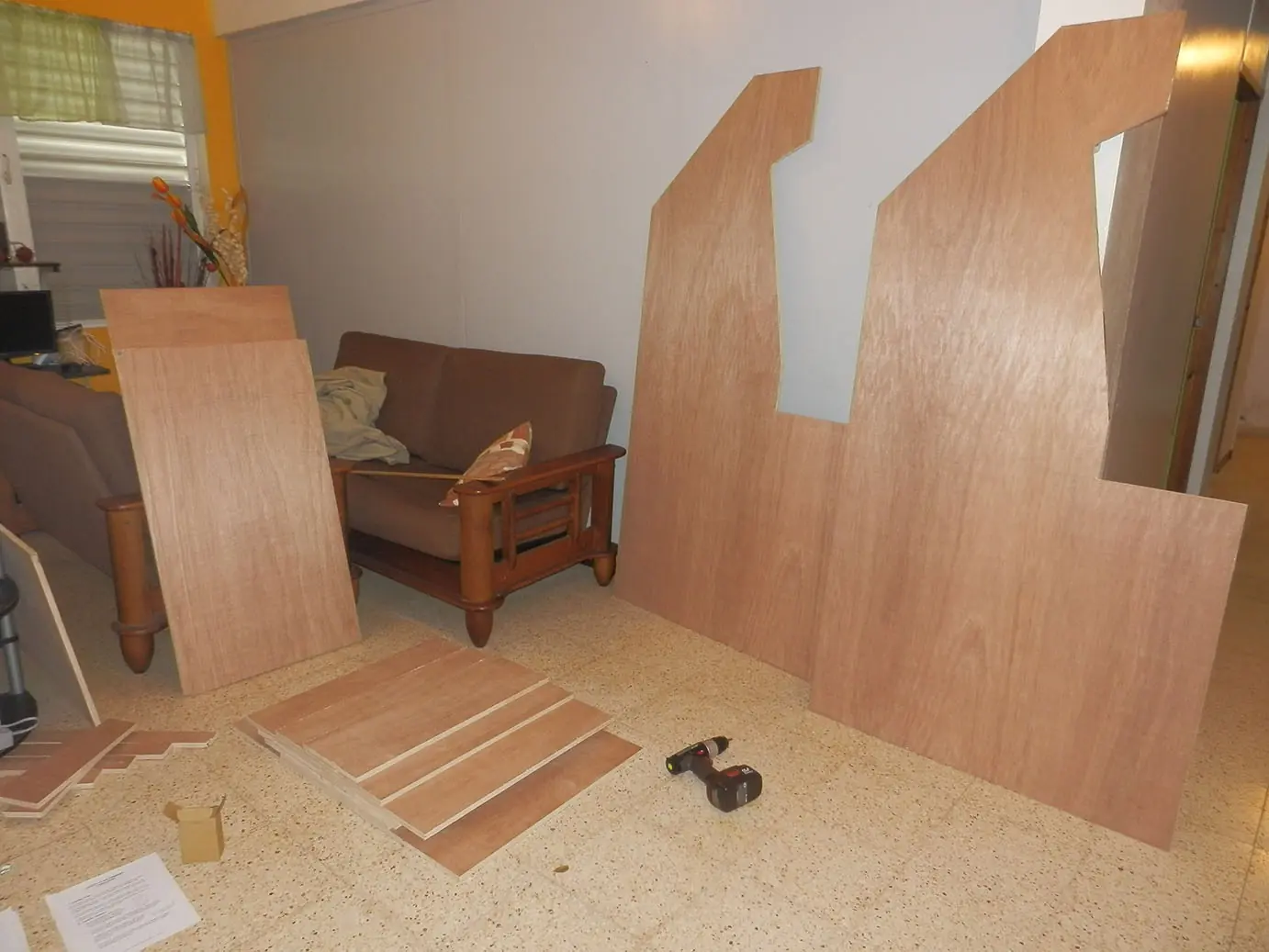

Asi es como quedan las maderas cortadas :

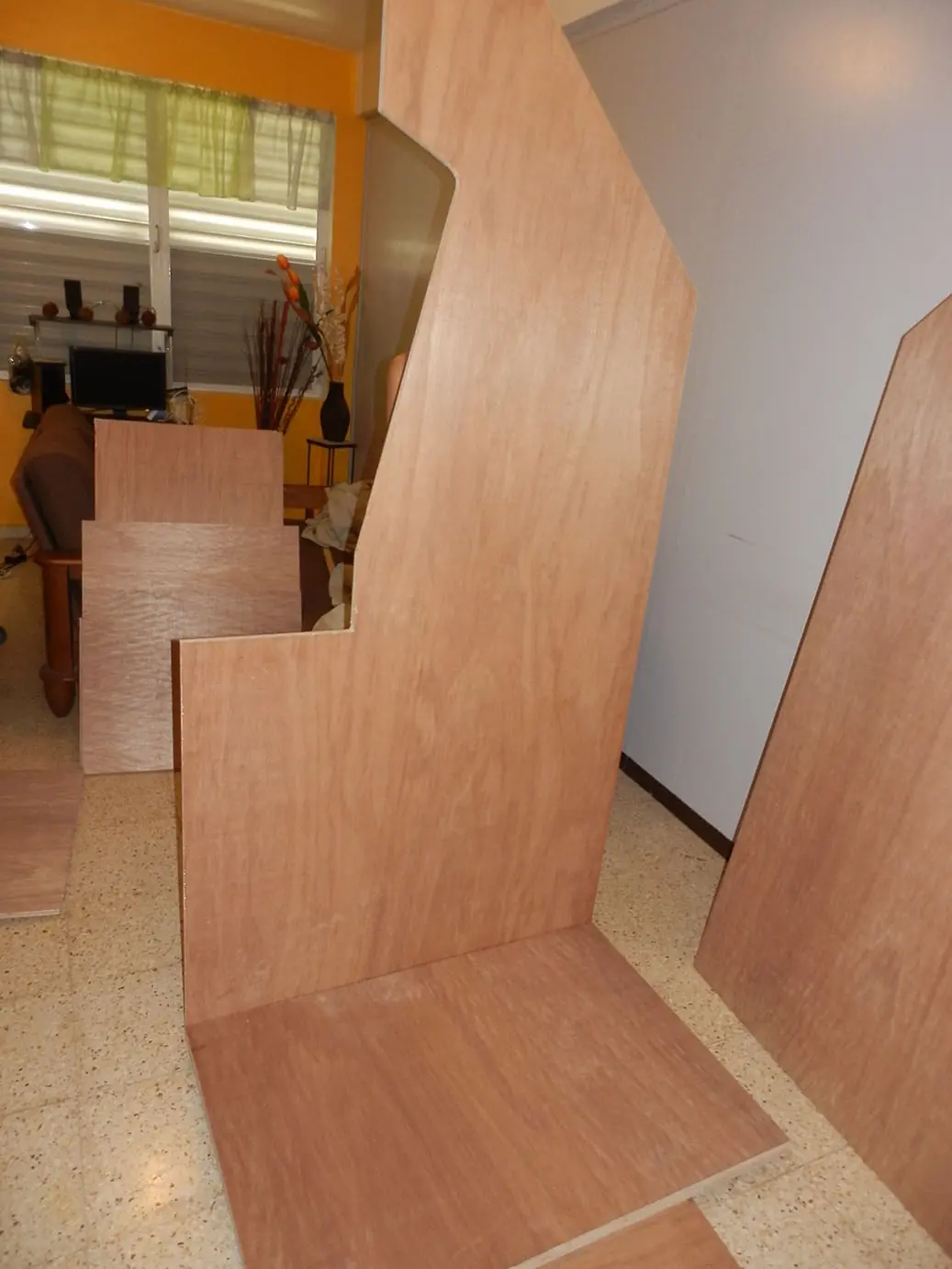

Lo primero que tienen que hacer es montar la base y ponerle los soportes :
Piezas a usar :
1- Cabinet Botton - Parte de abajo del gabinete , el fondo o piso o base
2- Lower Support - Soporte de abajo
3- Lower Support - Soporte de abajo
4- Front Base plate - placa de la base parte de al frente
5- Back Base plate - placa de la base parte de atras
Asi es como quedaria :

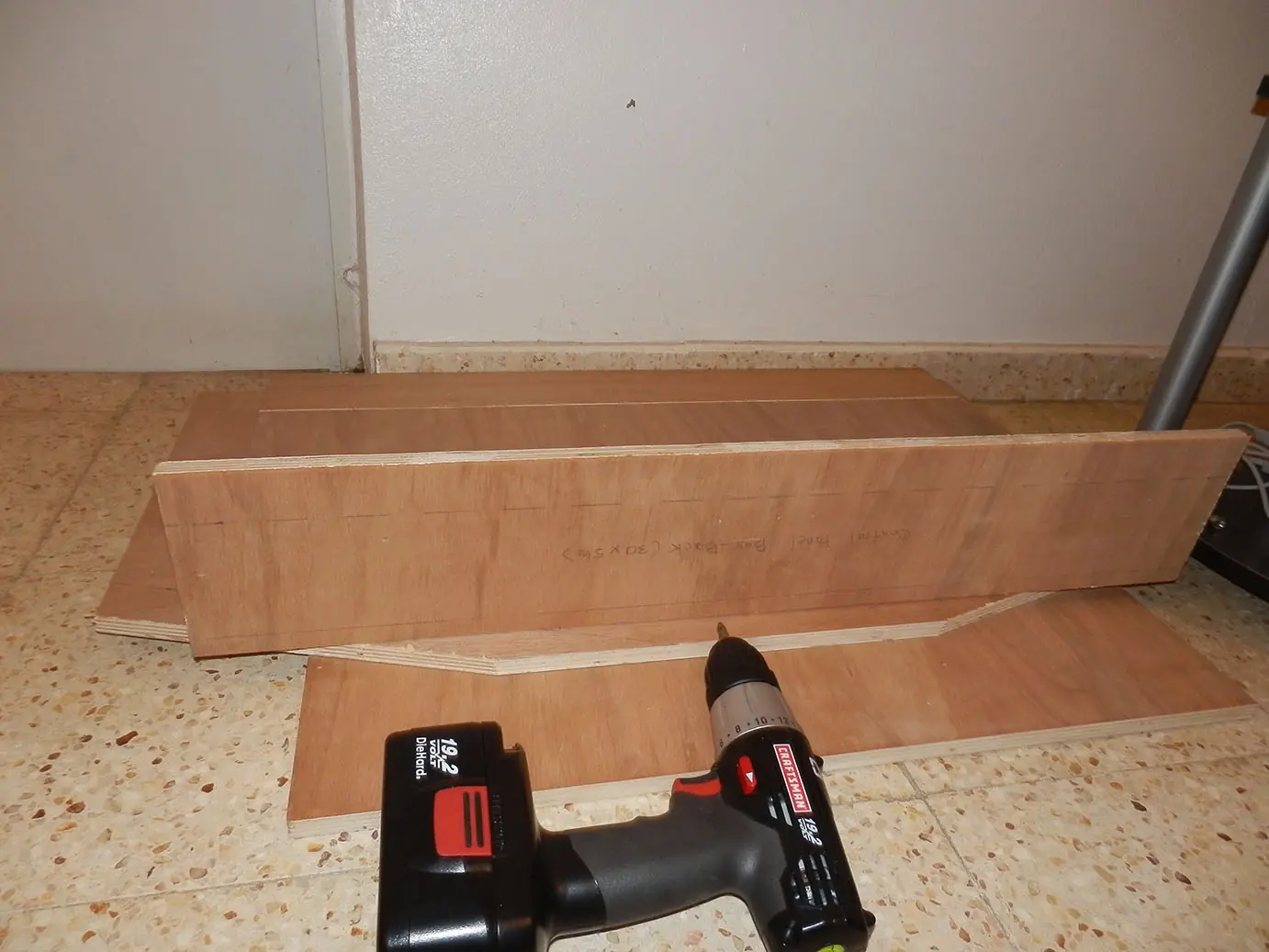

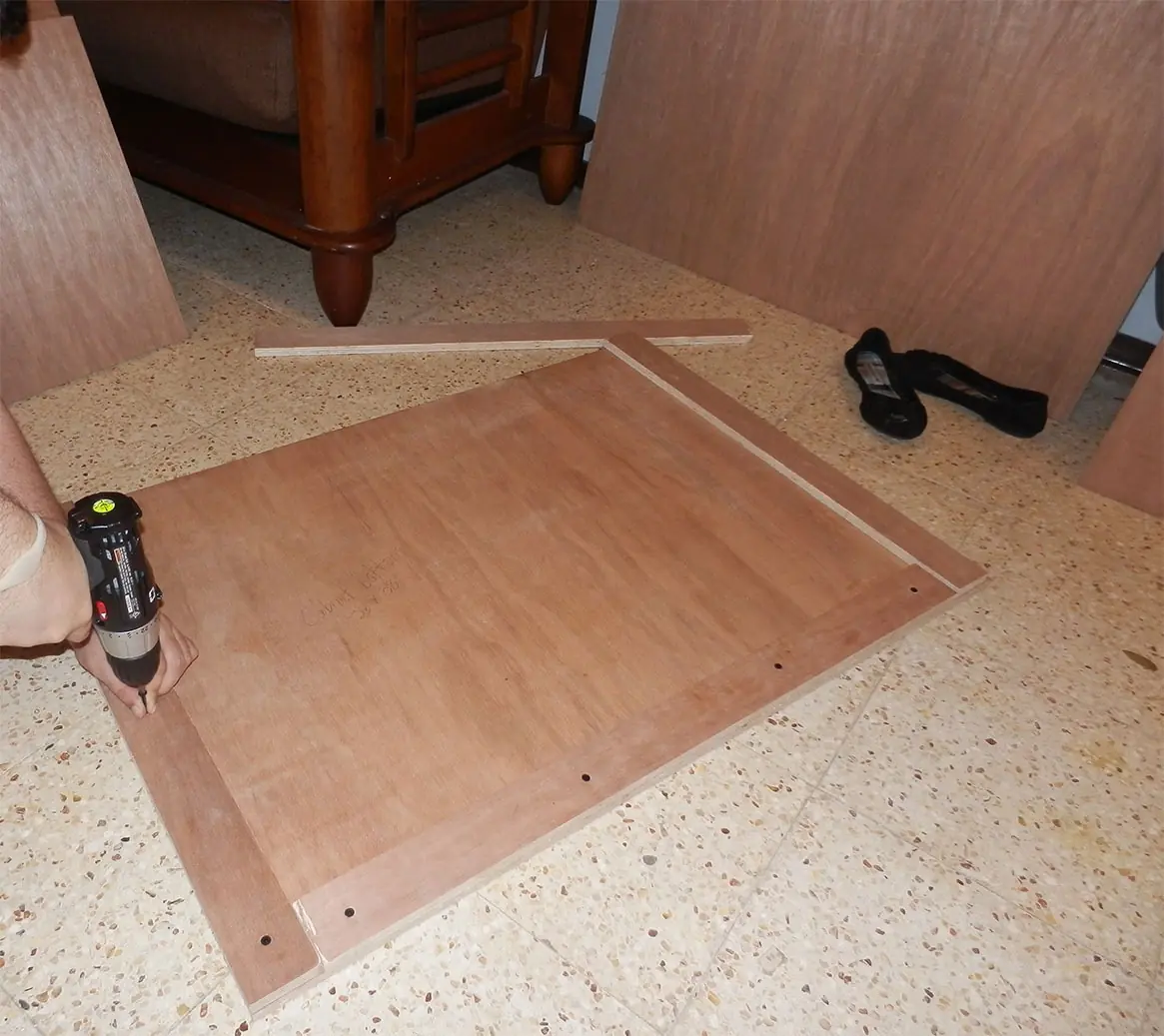

Ahora viran la base con los soportes mirando hacia el piso y le pegan un lado lateral , para esto , necesitan elevar la madera ya que el taladro no se puede manipular bien a nivel del piso , yo lo que hize fue que le puse dos cantos de madera abajo , luego usan la guia (el tabloncito del mismo grosor que la madera que se va a atornillar ) y tiran una linea para saber por donde van los tornillos . Ya que la base lleva soporte deberan tirar 2 lineas una abajo y otra arriba .
Piezas a usar :
6- Cabinet Side 1 - Lado 1 del gabinete

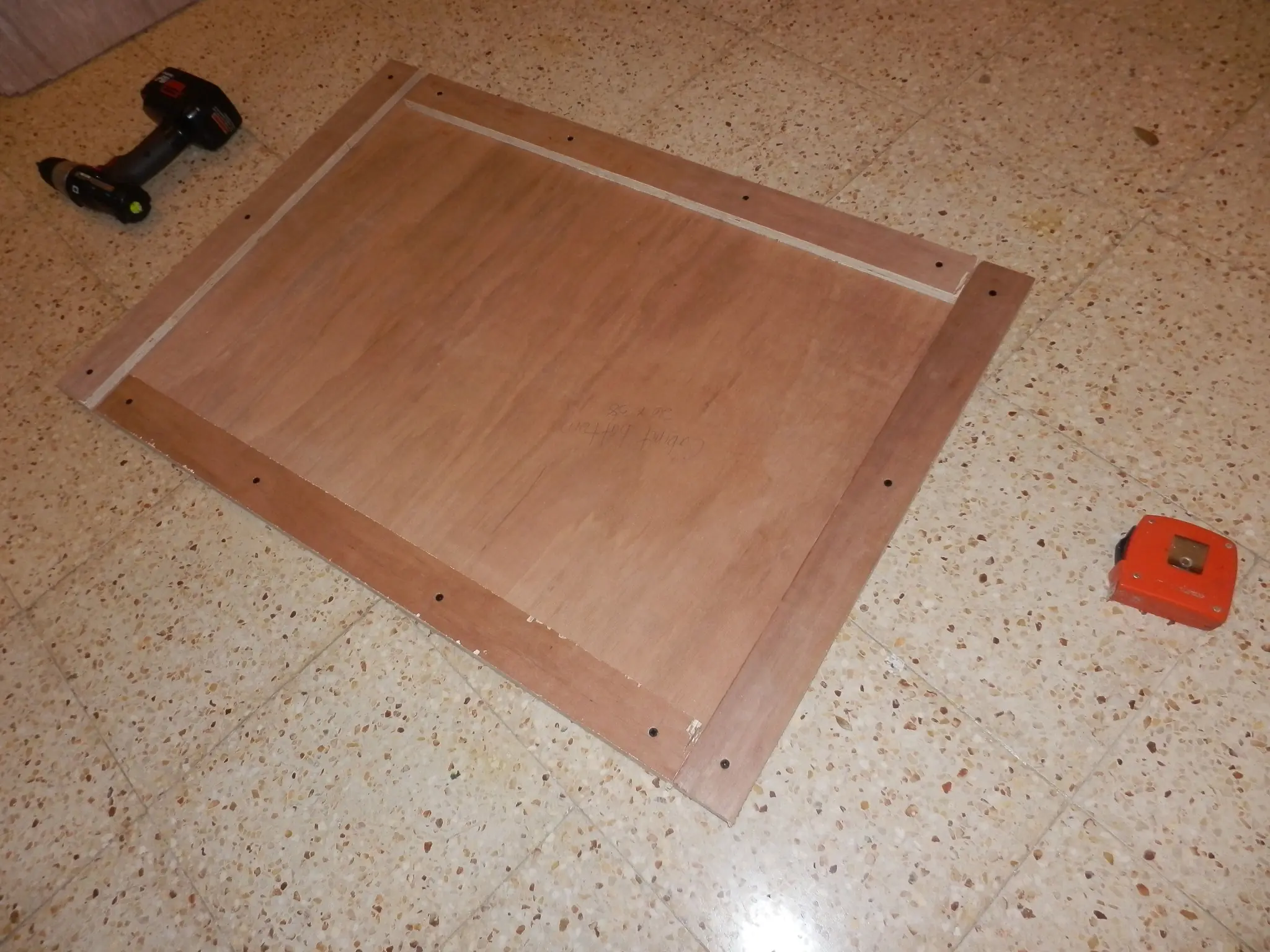

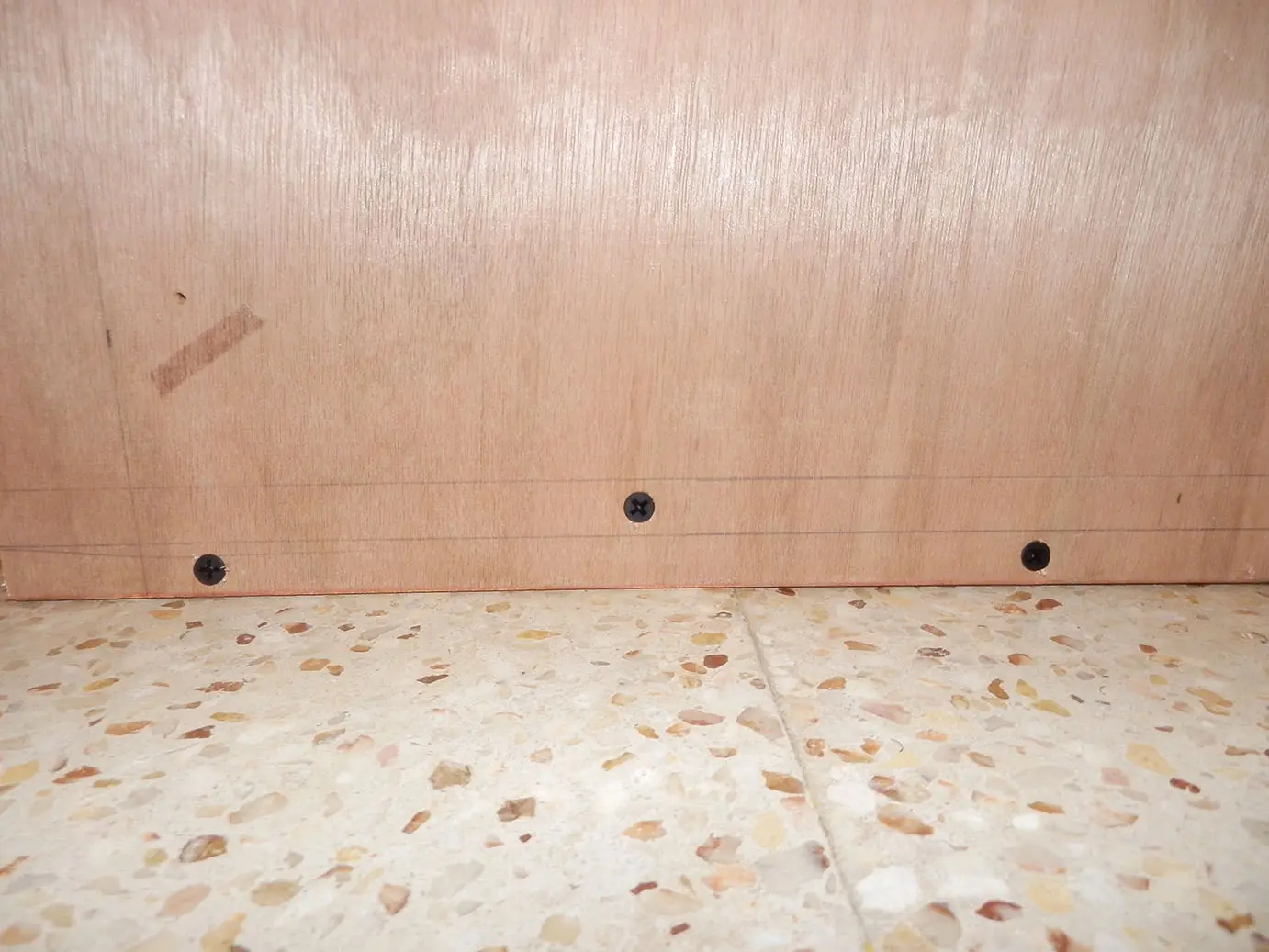

Asi quedarian las marcas con la guia para saber por donde va el tornillo
Luego rapidamente usan la tabla que va en la parte de abajo de atras y la pegan :
Pieza :
7- Cabinet Back Bottom section - Parte de atras del gabinete abajo
Luego es mas facil poner la otra cara y ponen la parte de arriba para que vaya quedando reforzada y puedan seguir trabajando
Piezas :
8- Cabinet Side 2 - Lado 2 del gabinete
9- Cabinet top - Parte de arriba del gabinete

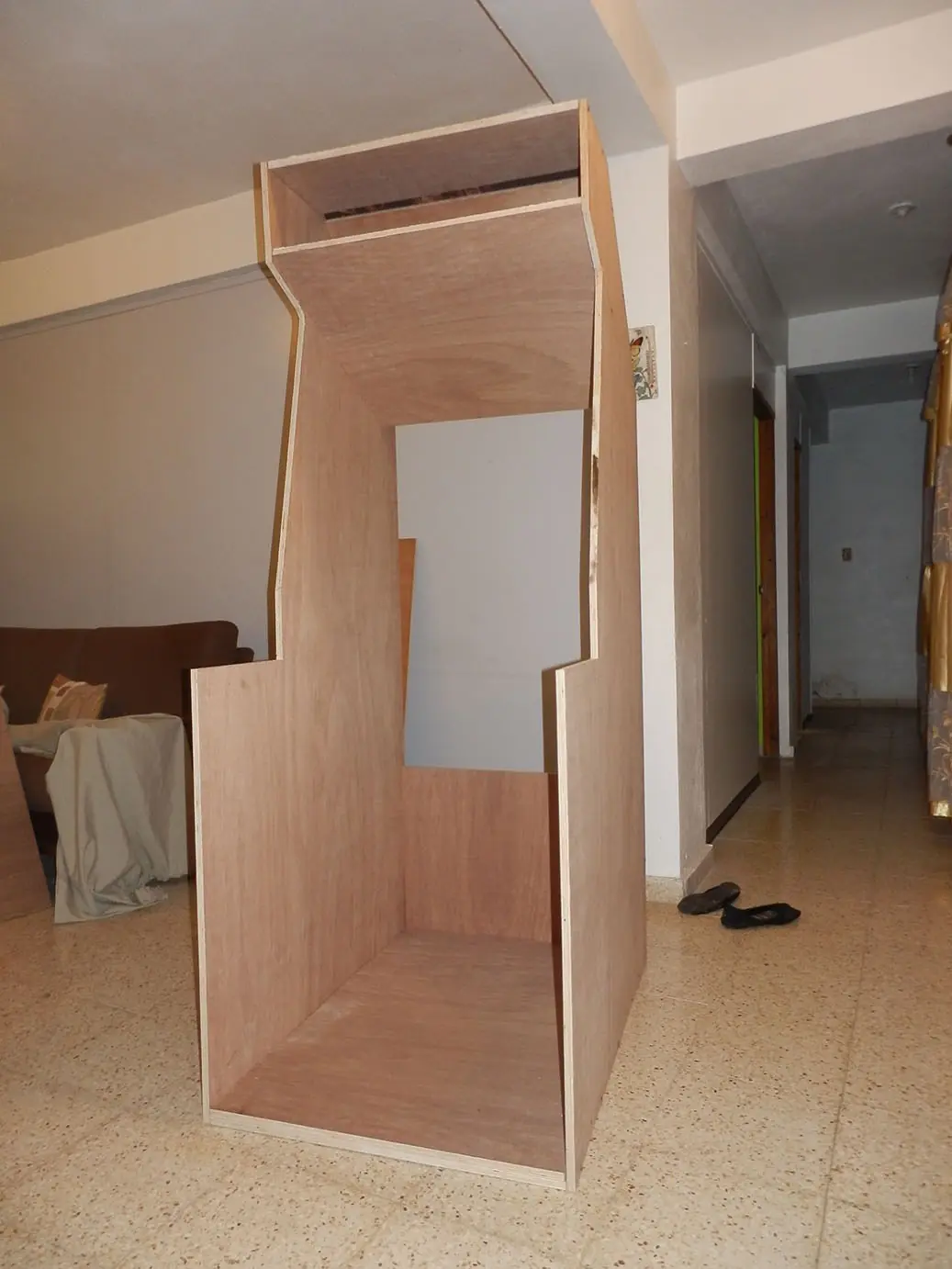

Luego ponen el panel de las bocinas y la parte de atras en angulo . Importante yo lo puse sin dejarle margen a los bordes de la madera porque no le voy a poner T-Molding (Baretas para moldear los bordes de la madera) porque se me puede joder la madera , ya pensare en otra solucion . Pero los que le van a poner T-Molding la madera no debe ser en capas y deben dejarle un margen a la madera como de 1/2 pulgada , refieranse a los planos .
Piezas :
10- Speaker panel (abajo del marco)
11- Cabinet Back Angled section - Parte de atras del gabinete , seccion en angulo

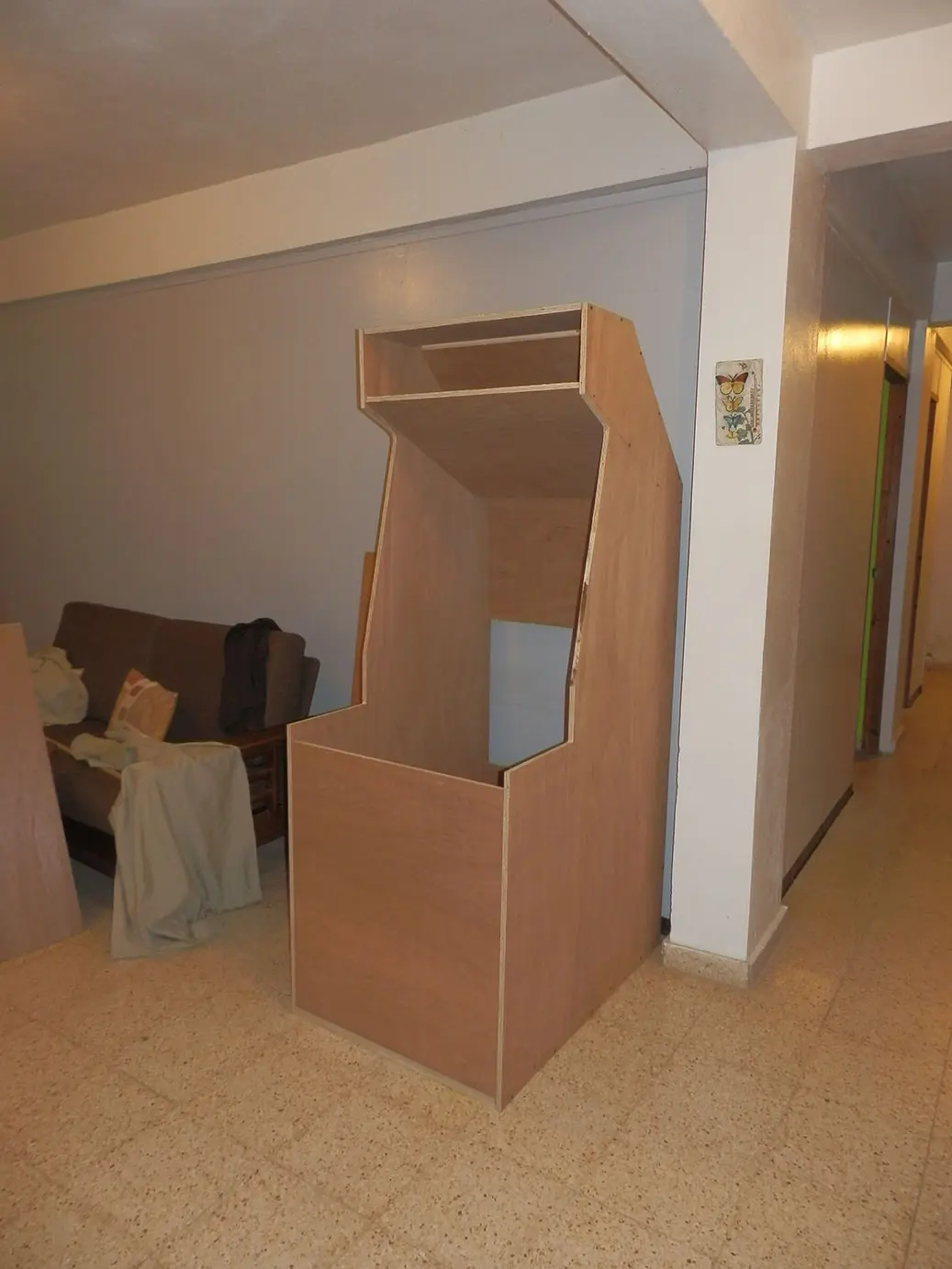

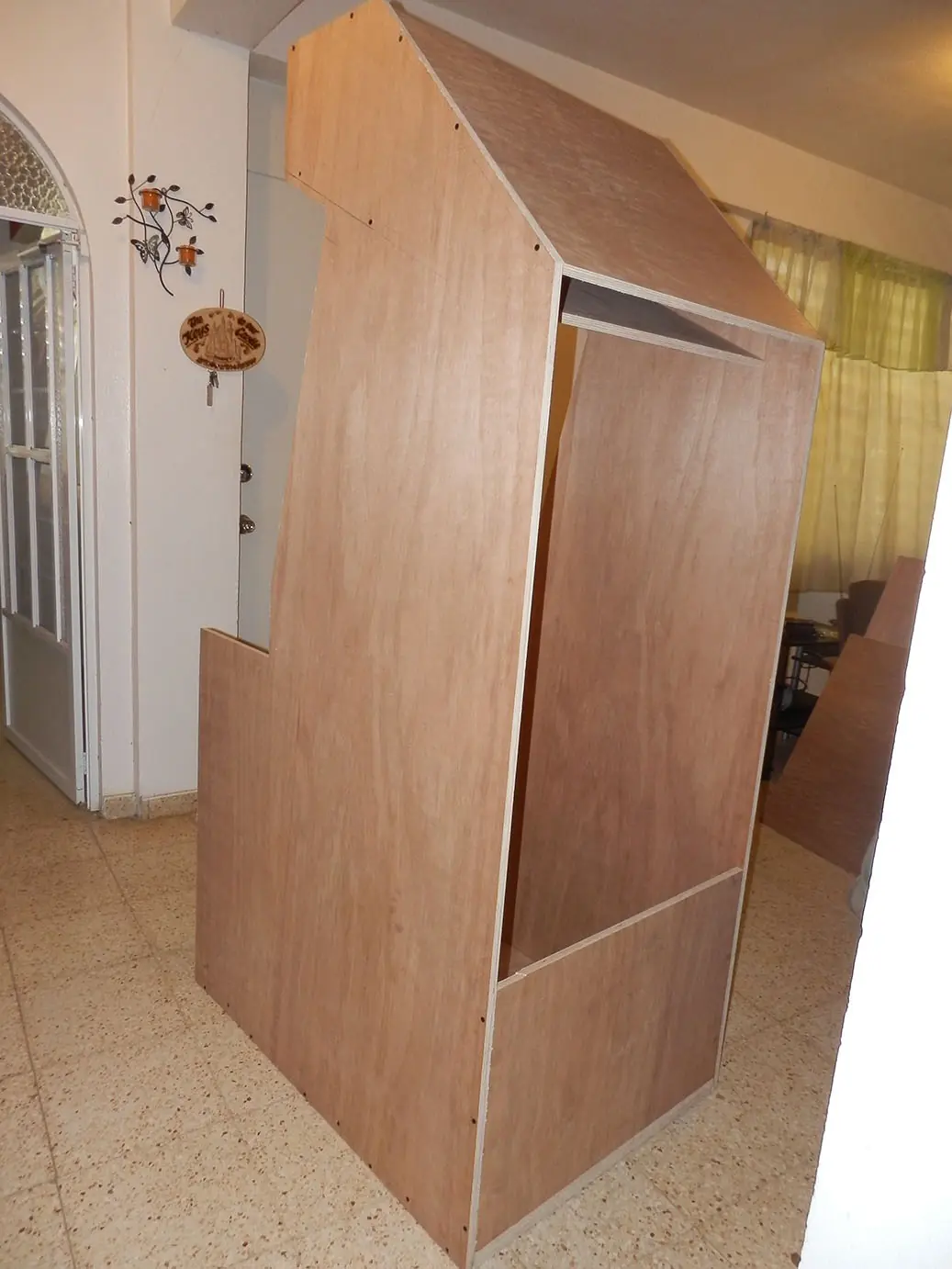

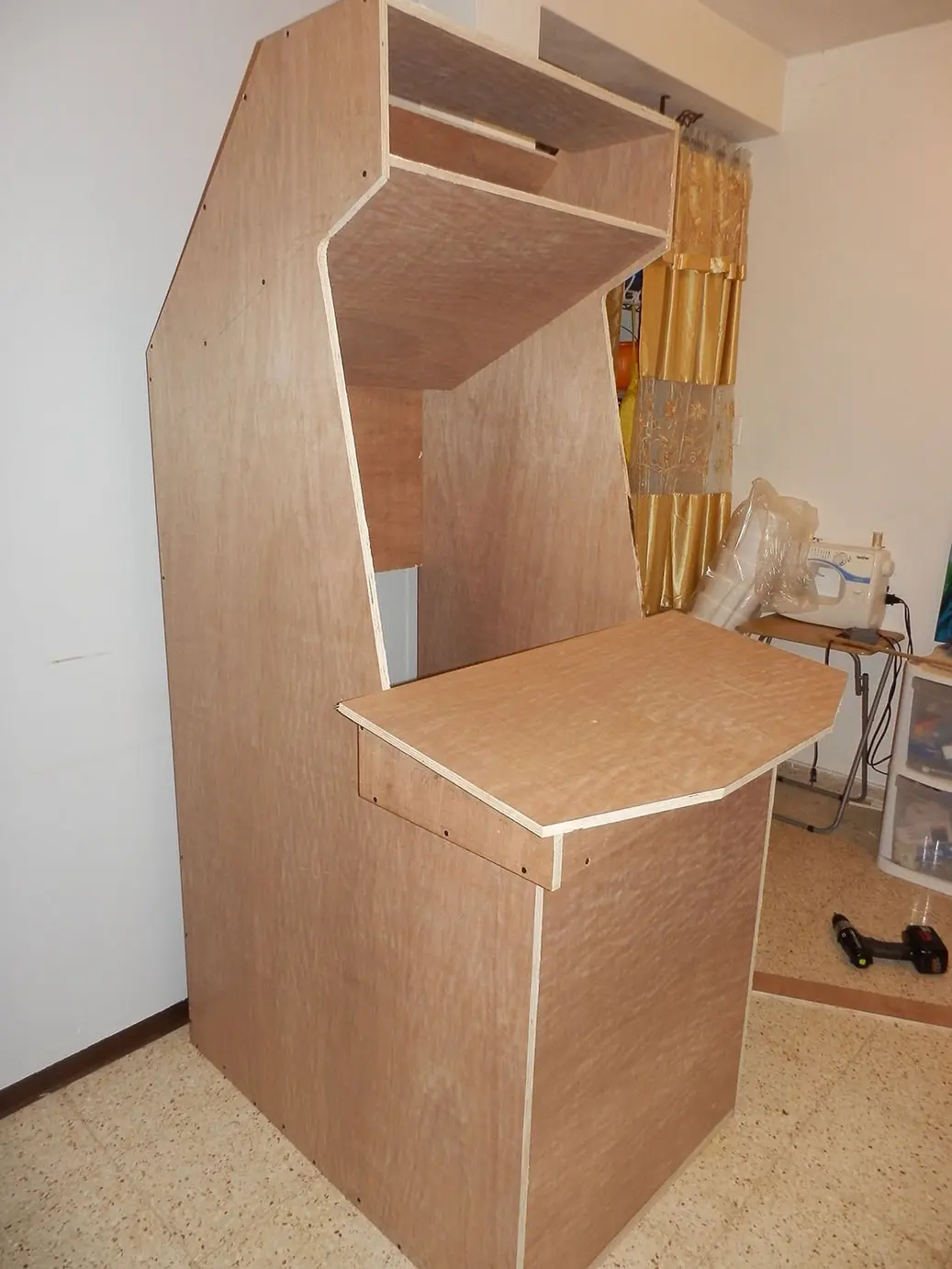

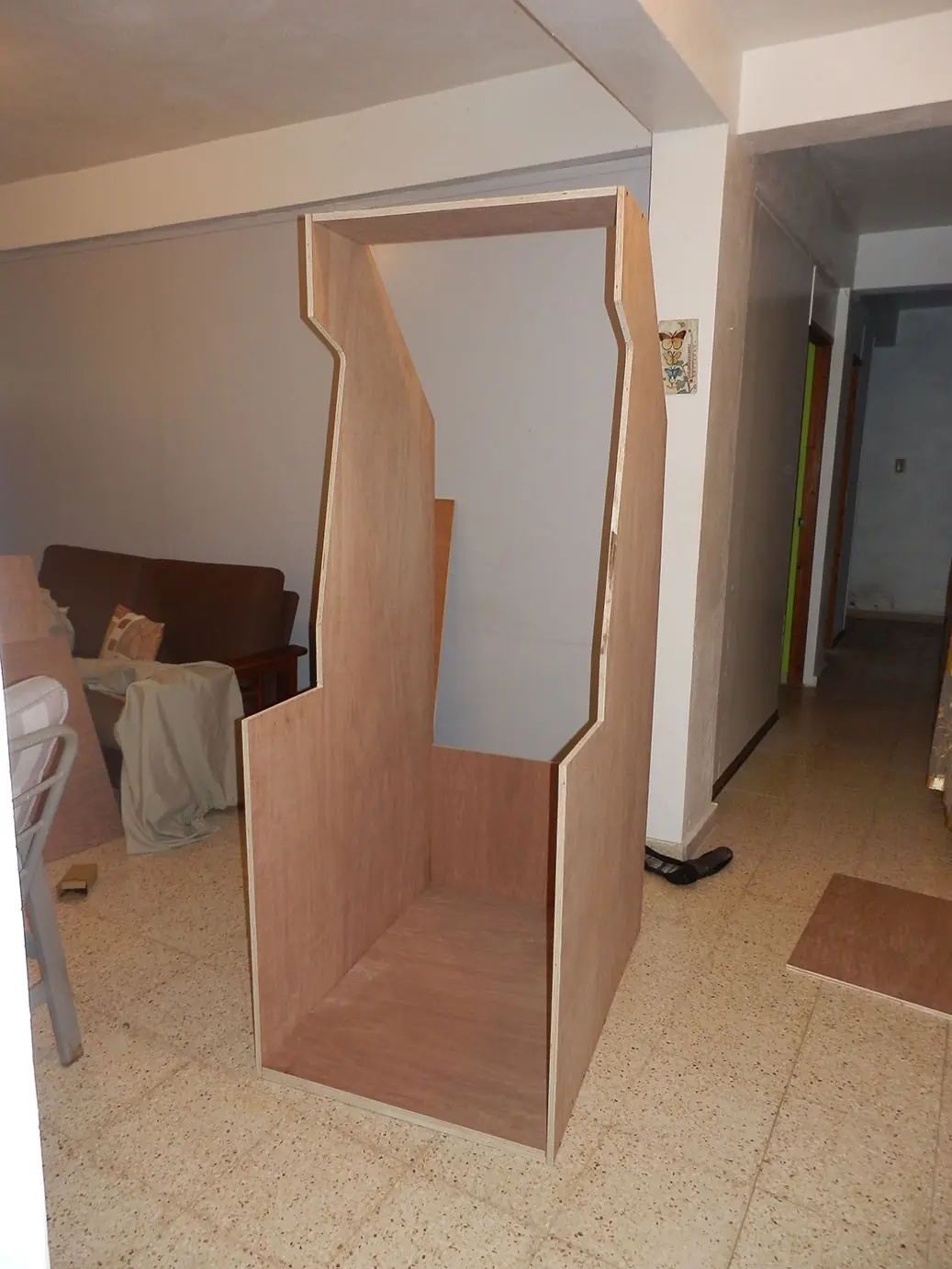

Asi se ve por detras :
Y despues ponen la parte de atras de arriba :
Pieza :
12- Cabinet Back Top Section - Parte de atras del gabinete arriba

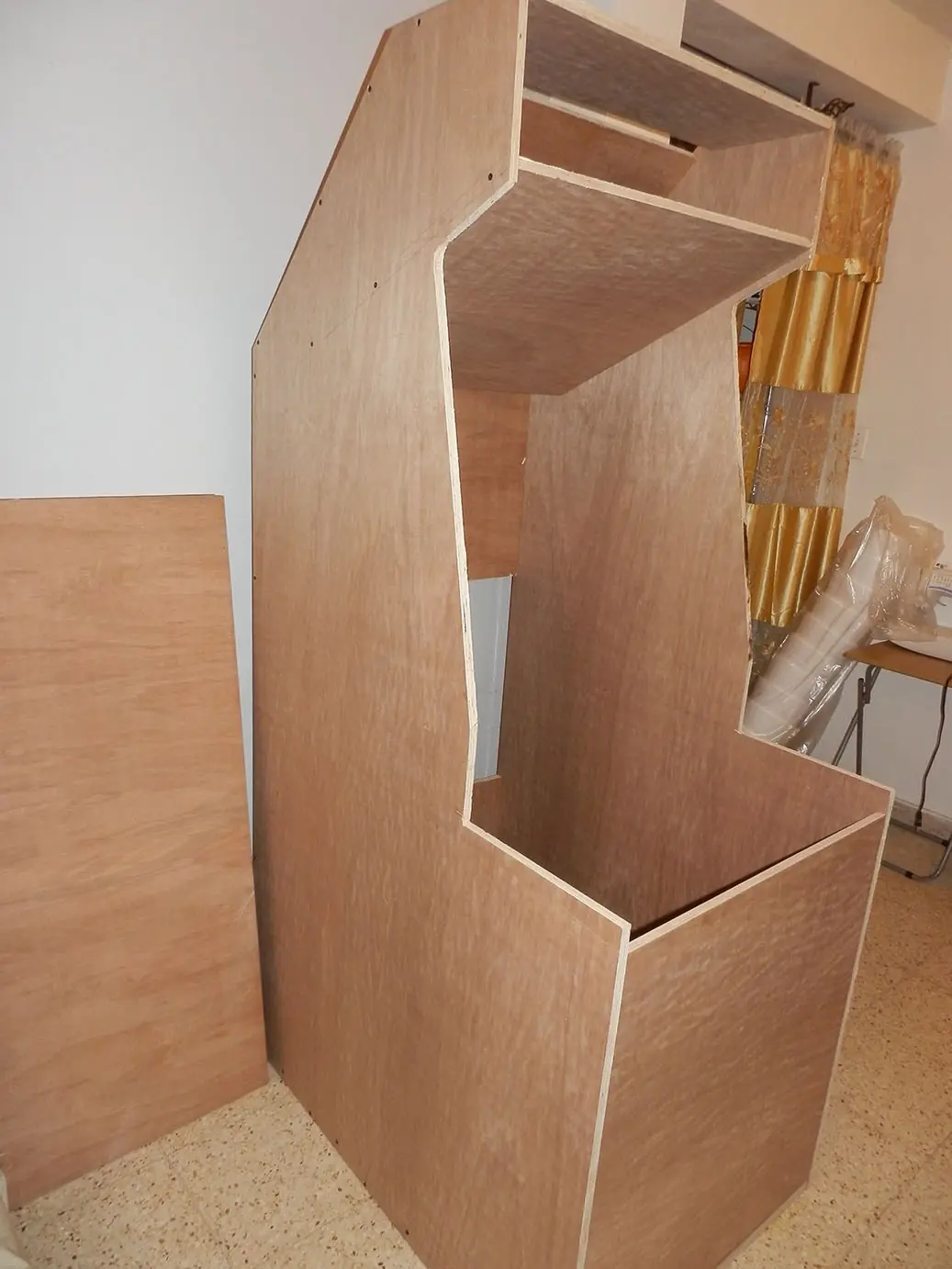

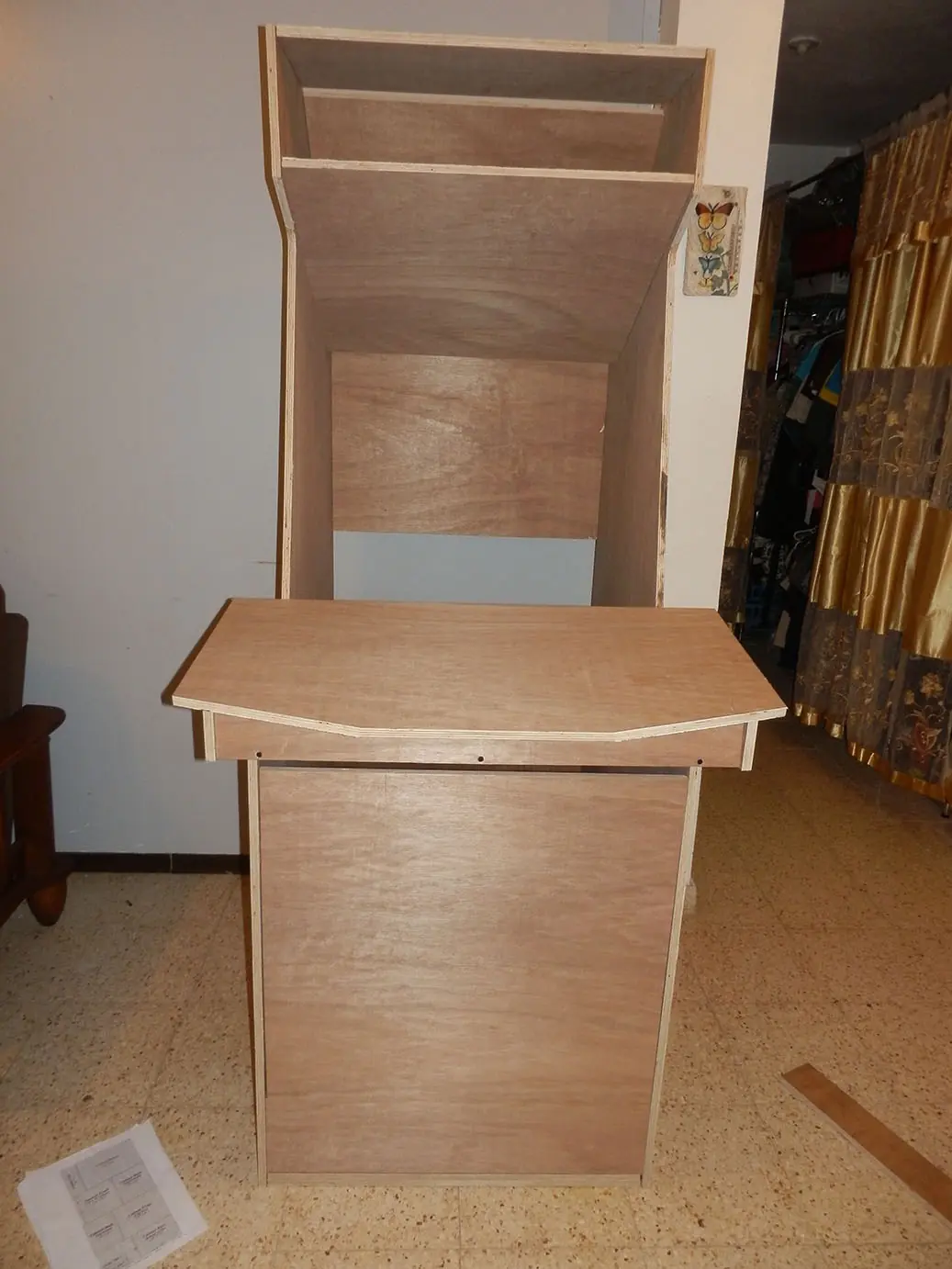

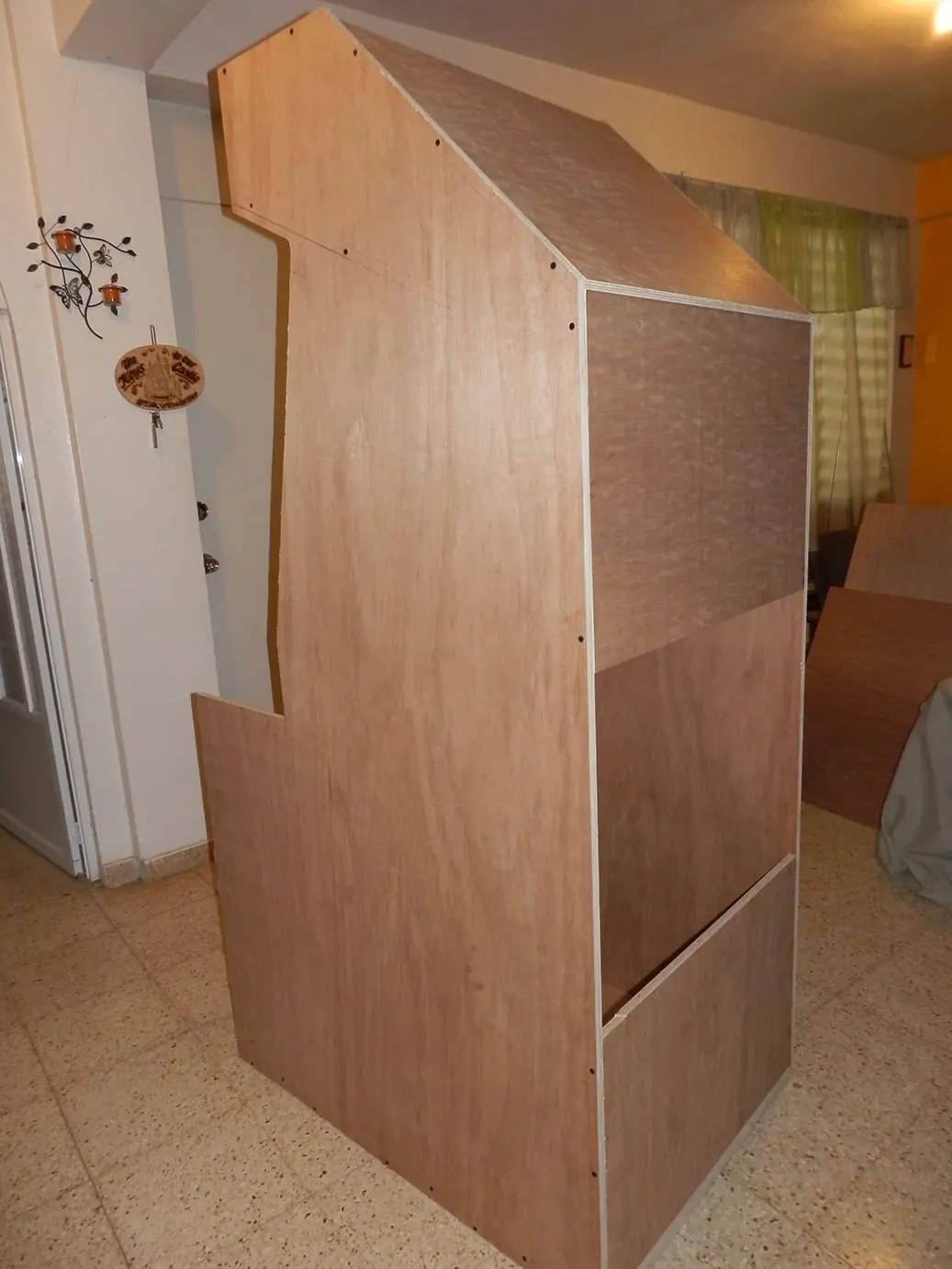

Asi se ve por detras :

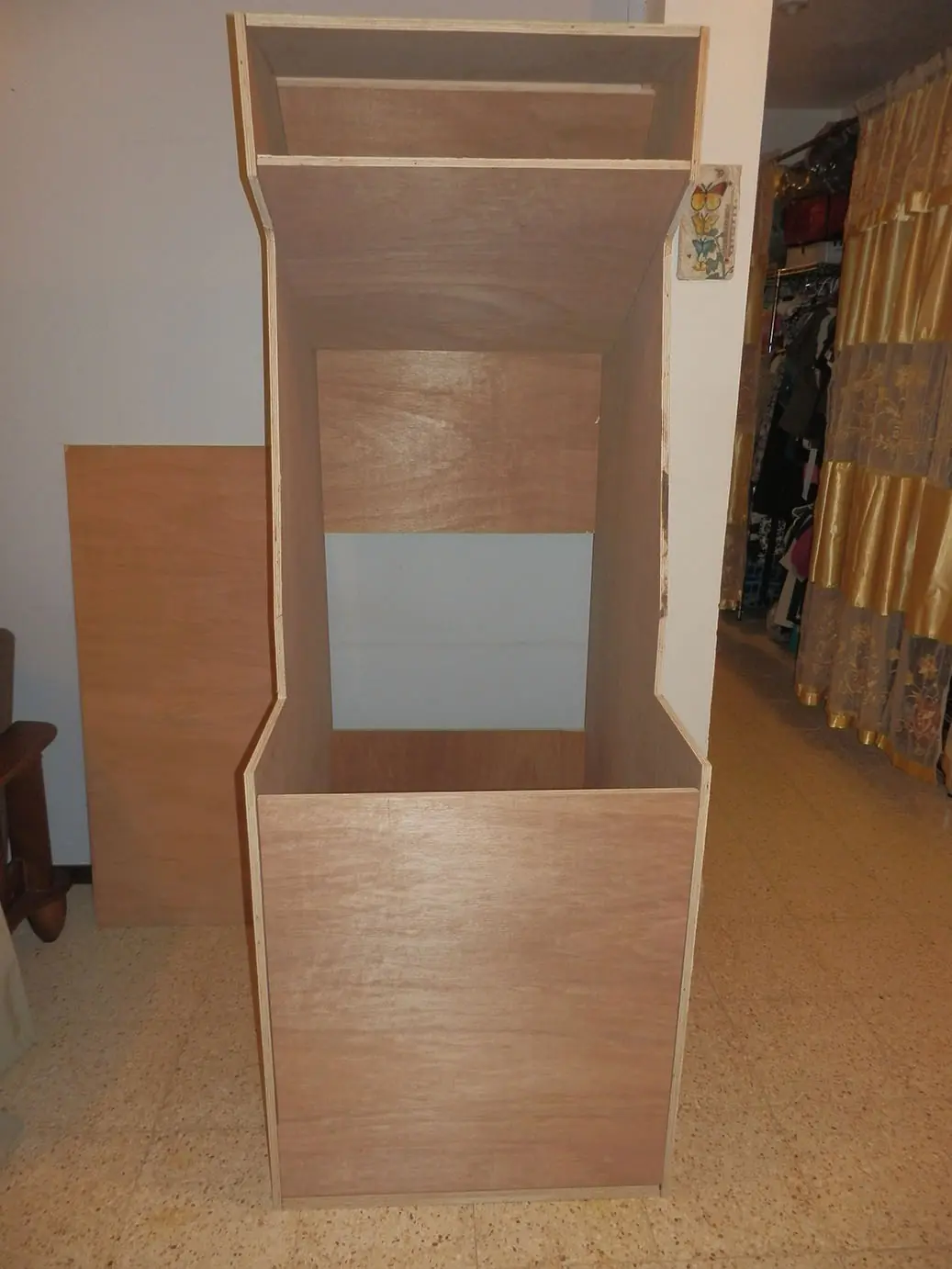

Y asi se ve con la puerta de el monedero :
Pieza :
13- Cabinet Front Coin Door - El frente del gabinete , puerta del monedero
Ahora falta el panel de control y el soporte para el monitor , estas son las maderas :

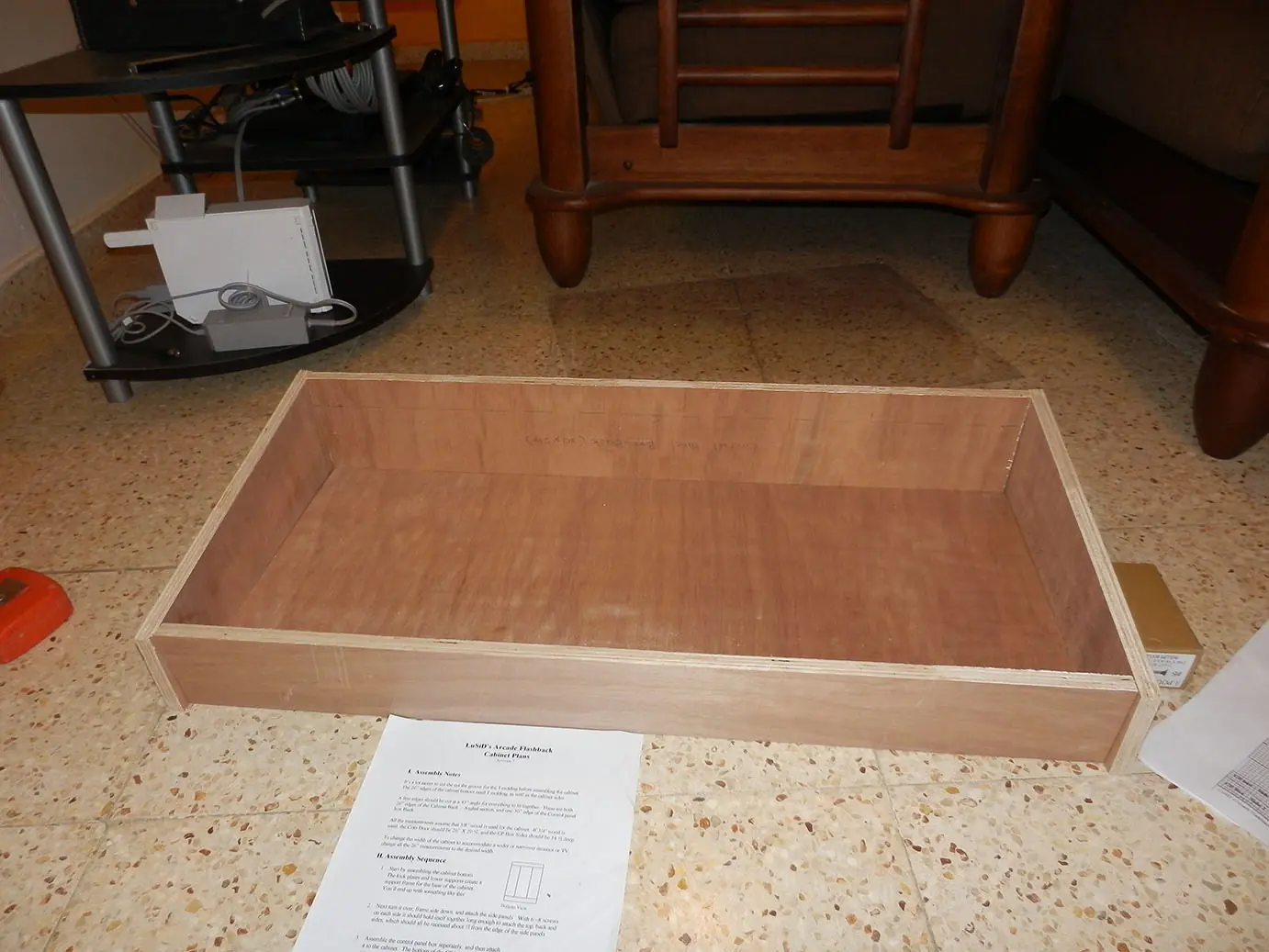

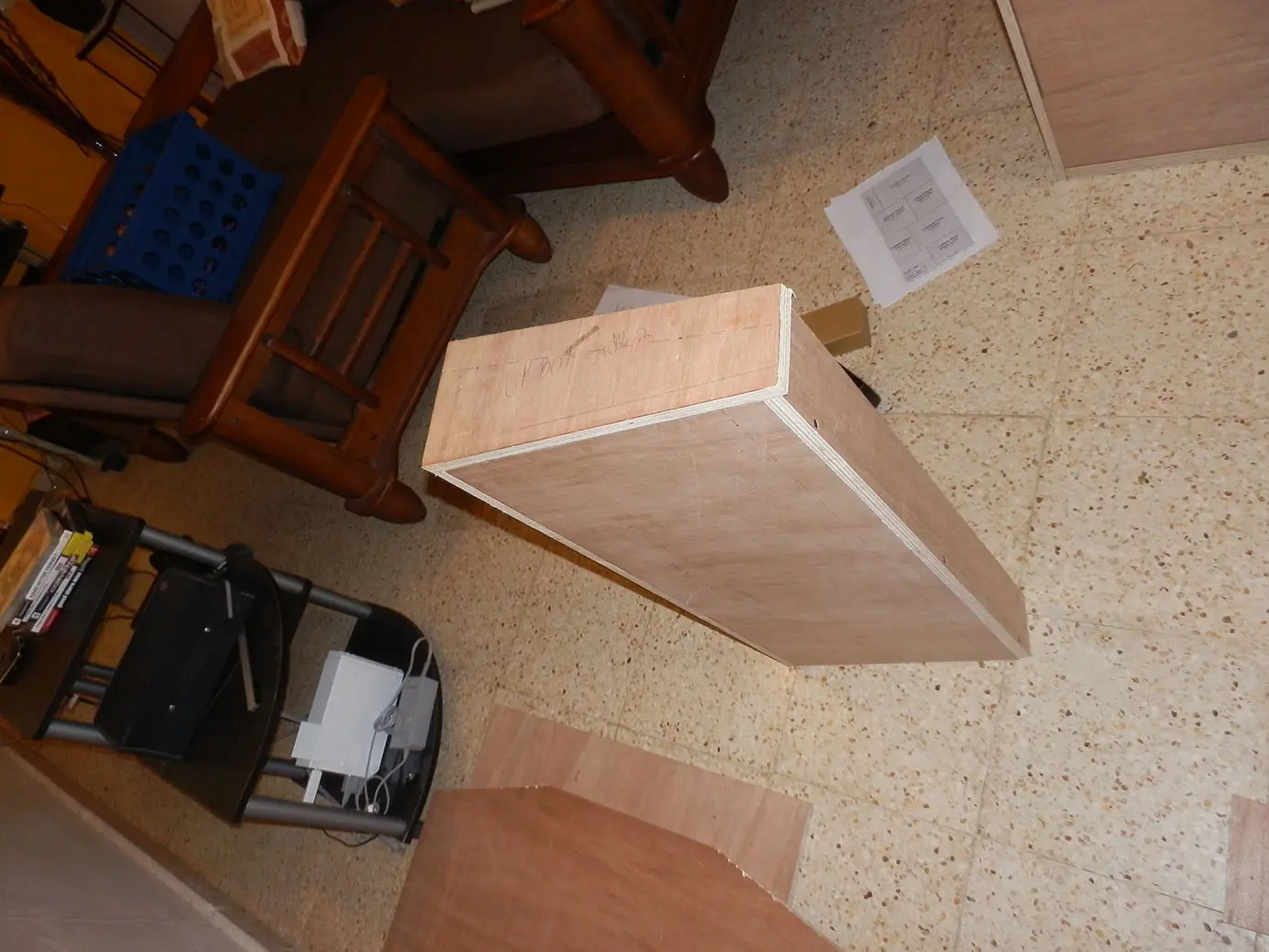

Asi se veria mas o menos la caja del panel de control :
Piezas :
14- Control Panel Box - Botton - Caja del Panel de Control (Fondo)
15- Control panel box - Back - Caja del Panel de Control (Parte de atras)
16- Control panel box - Front - Caja del Panel de Control (Parte de al frente)
17- CP Box - Side 1 - Caja del panel de control Lado 1
18- CP Box - Side 2 - Caja del panel de control Lado 2
Usando la misma tecnica del principio empezamos a pegar los tornillos :
Luego ponemos la caja del panel de control donde va (no lo peguen con tornillos)
Luego le ponemos la tapa al panel de control y asi es como se ve :
pieza :
19- Control Panel - Panel de Control

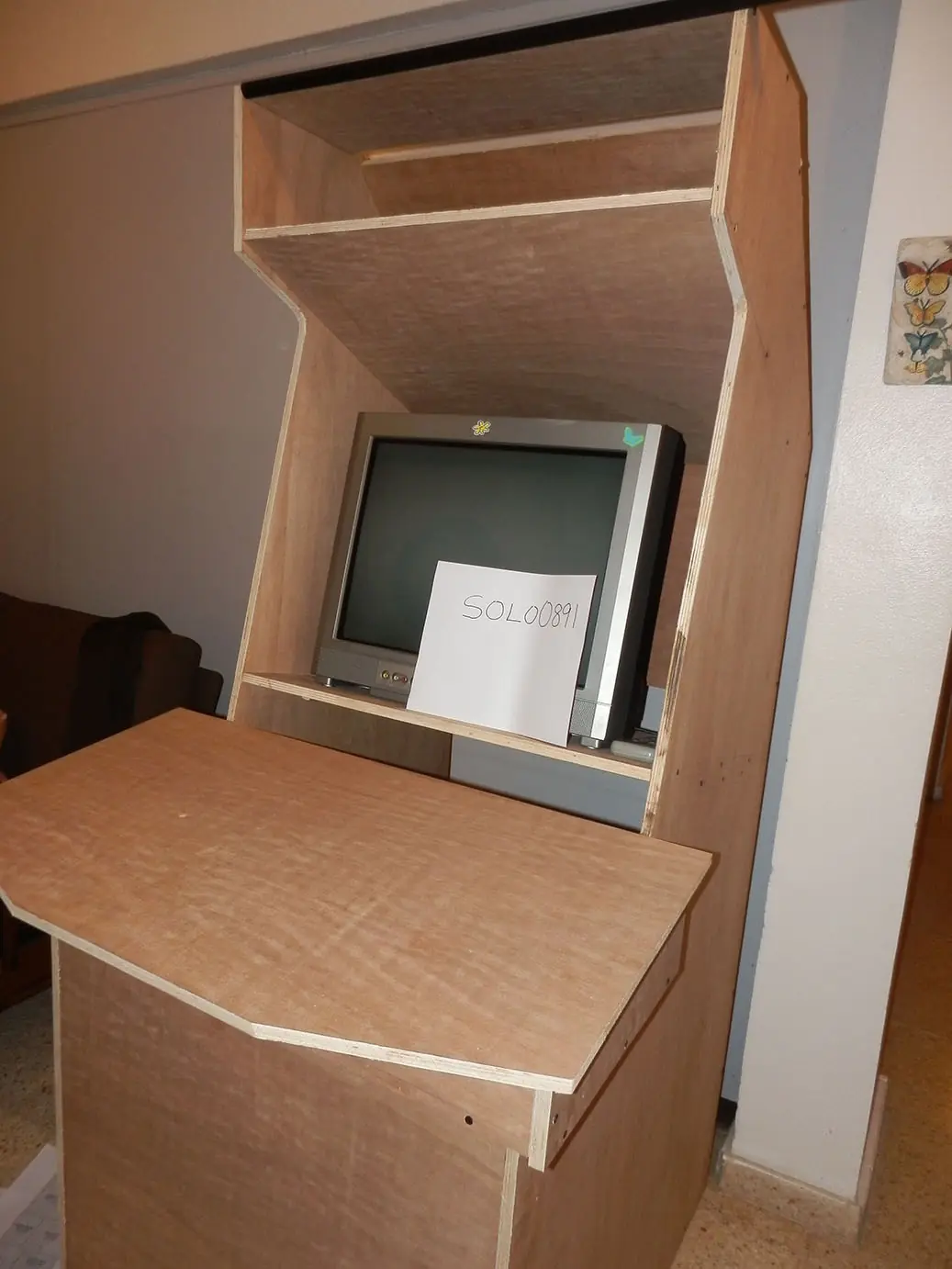

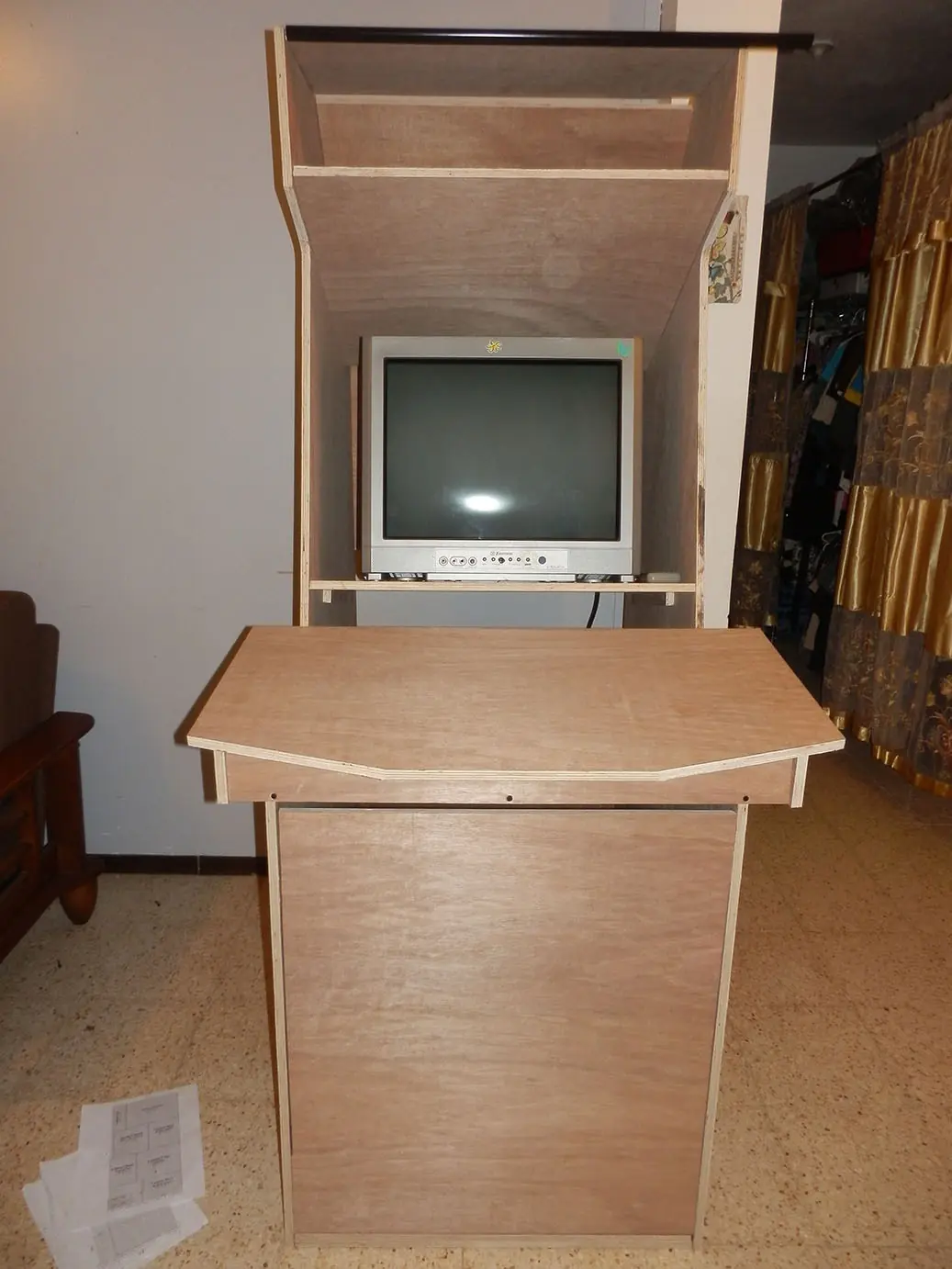

Luego faltaria pegar el soporte para el monitor que quedaria asi :
Pieza :
20- Monitor Shelf - Soporte para el monitor

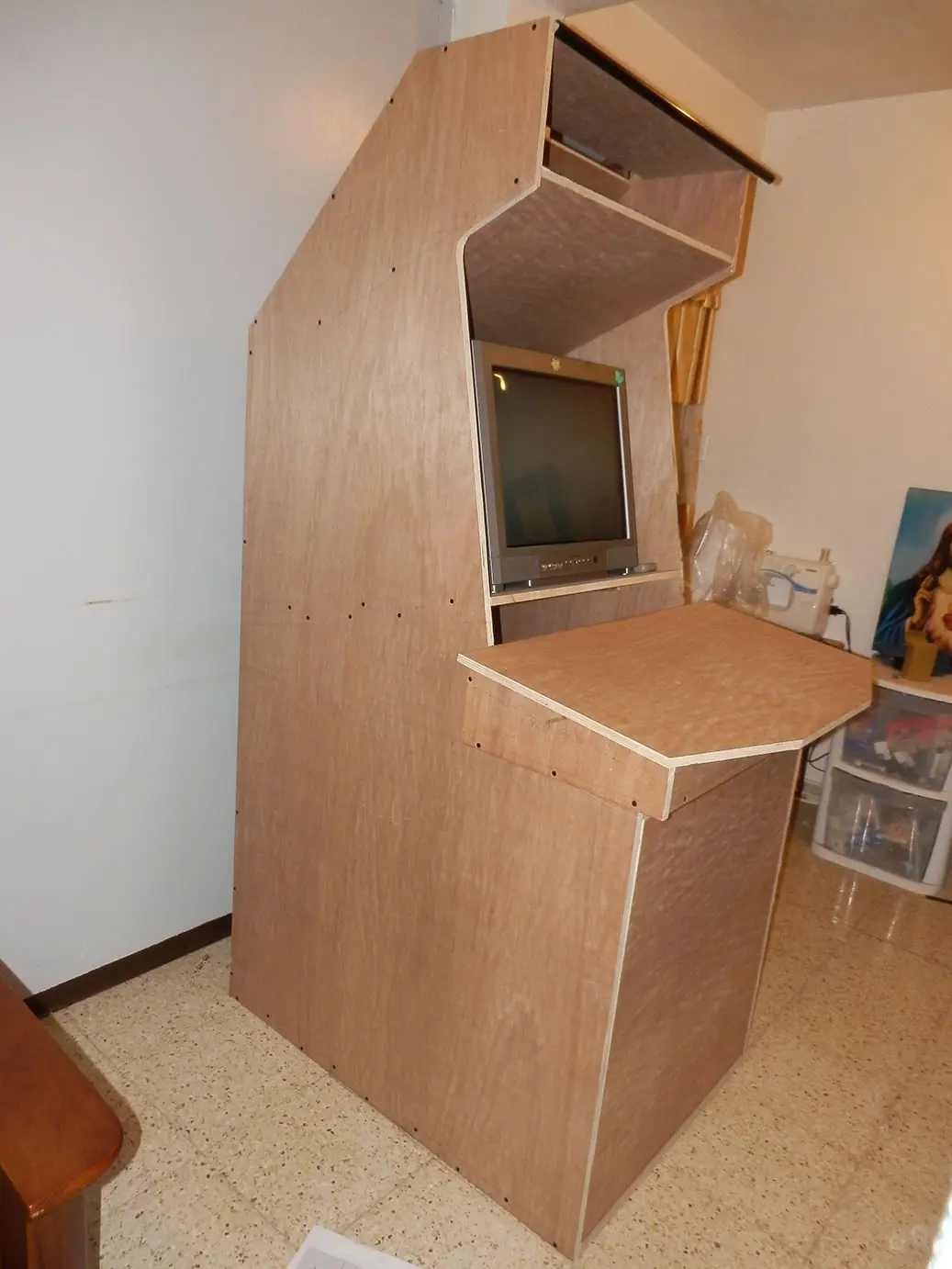

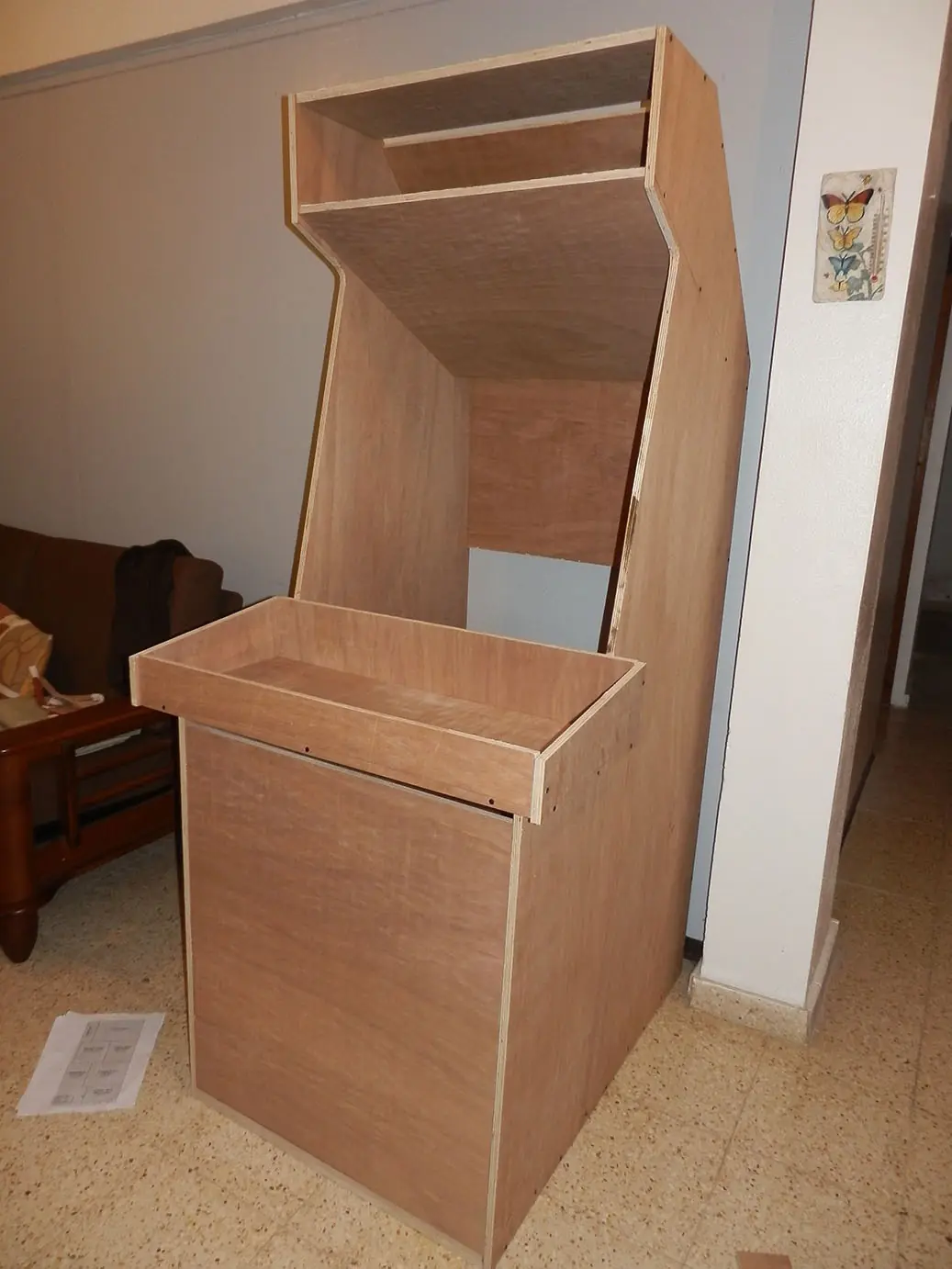

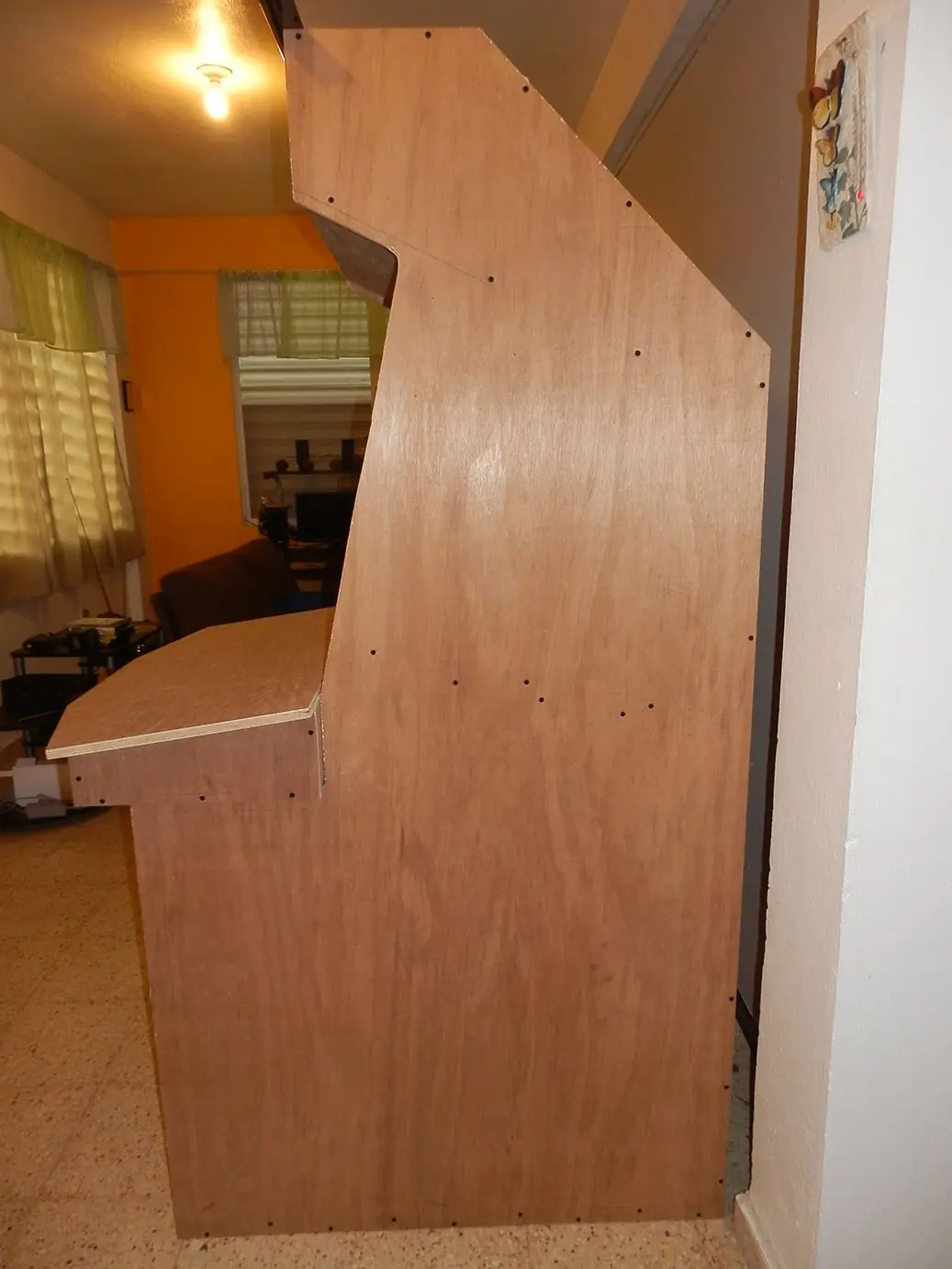

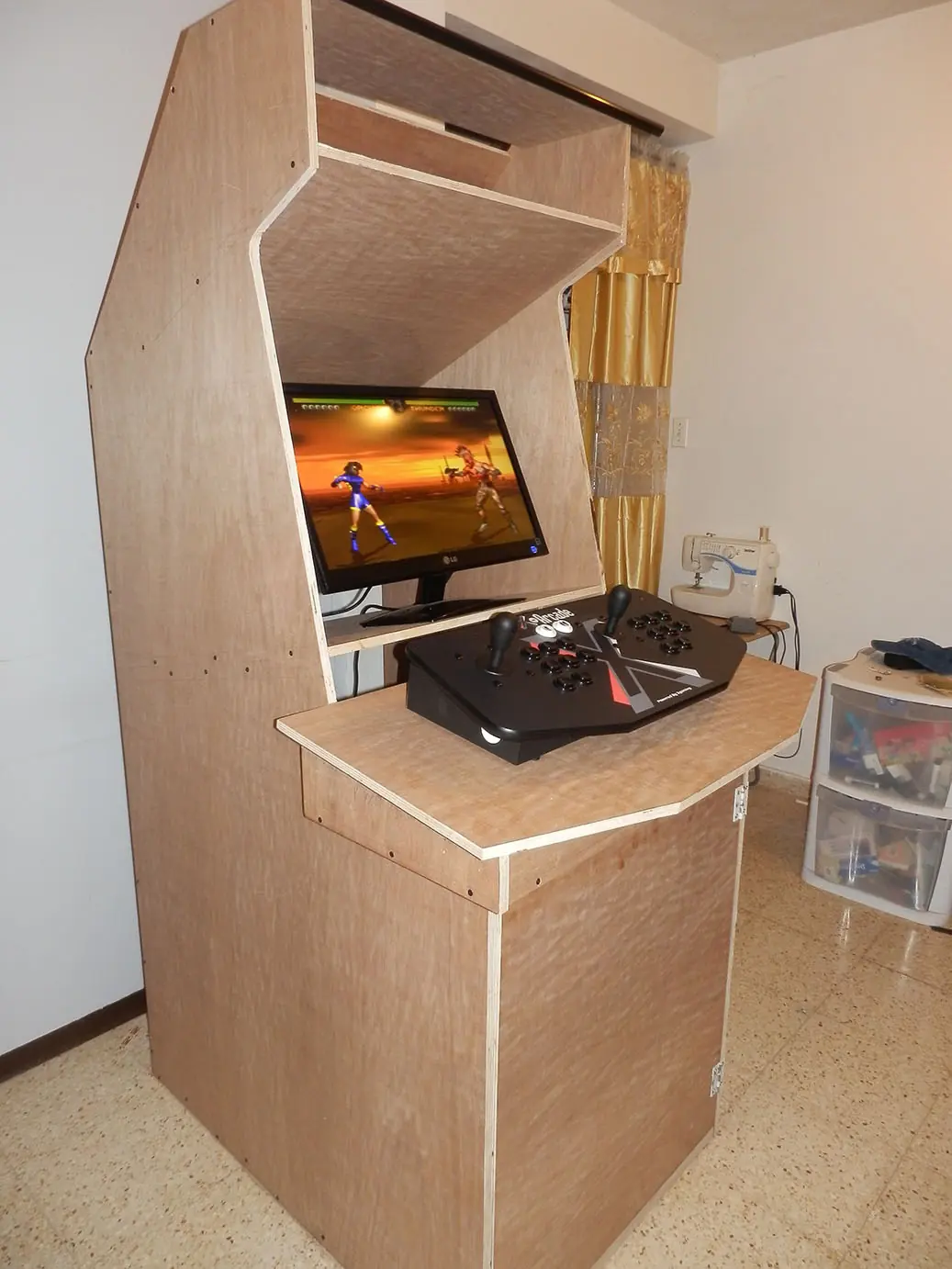

Asi se ve de lado , pueden notar en todo momento las marcas de lapiz trazado con la guia para saber por donde van los tornillos :

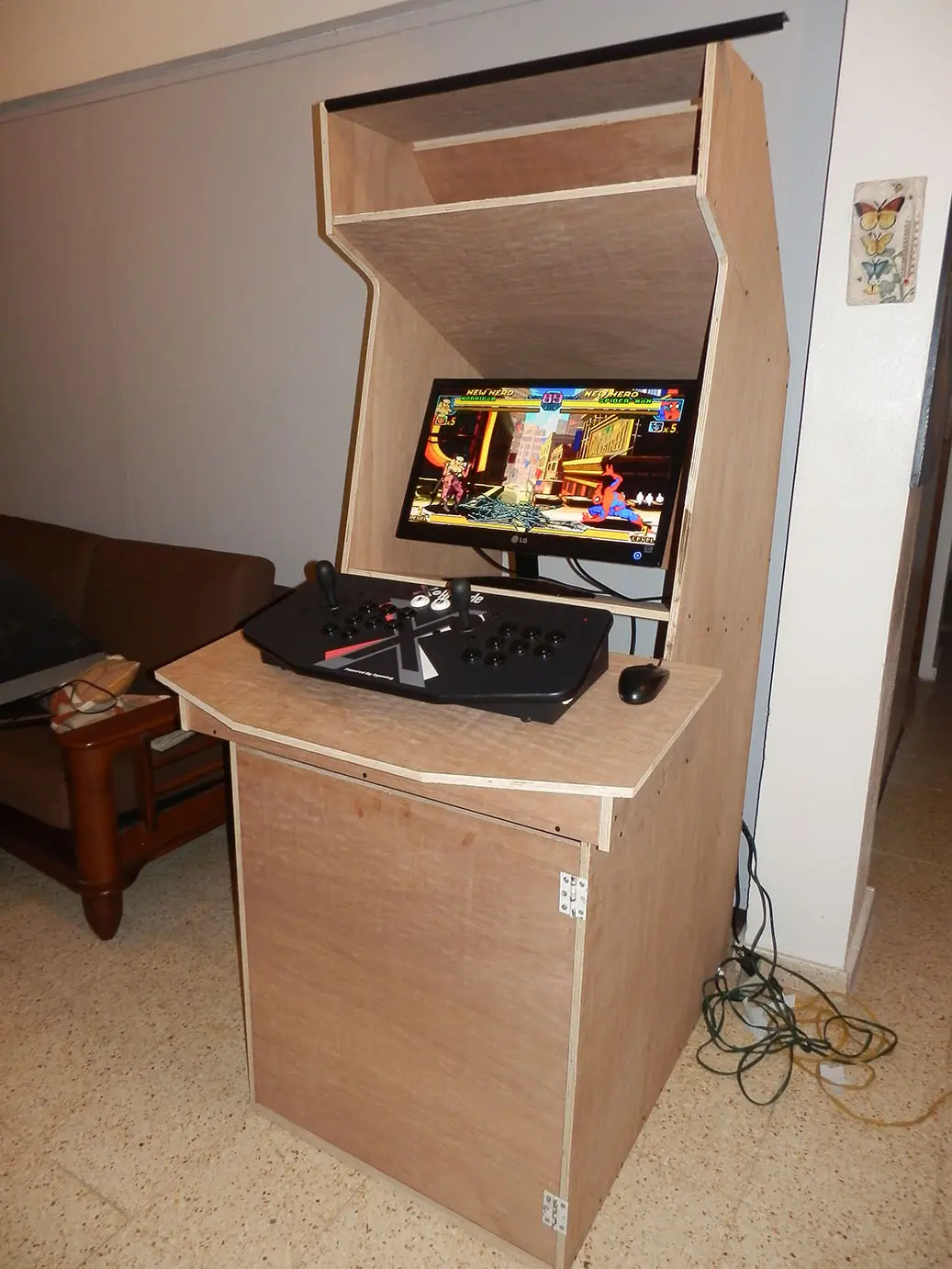

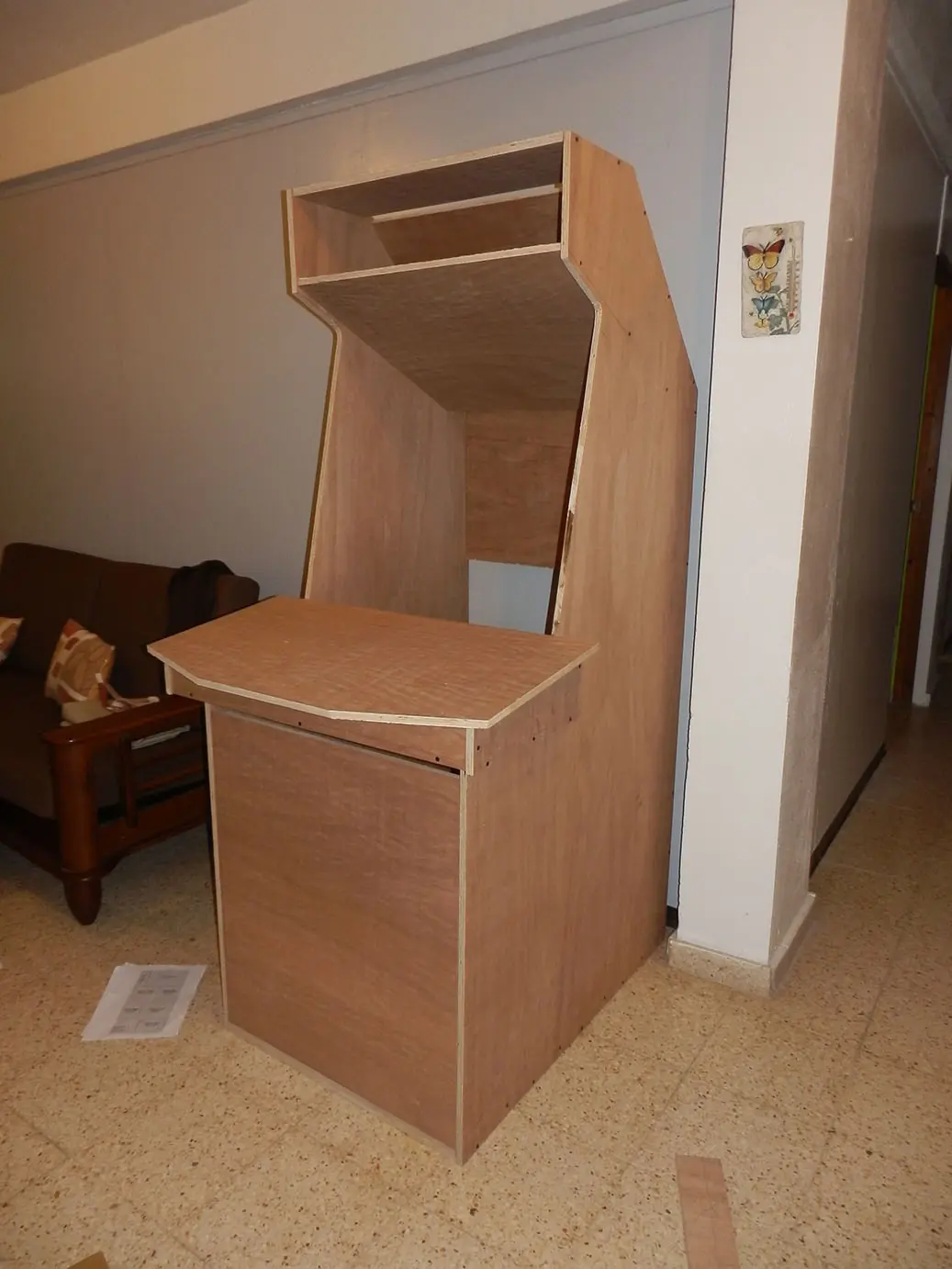

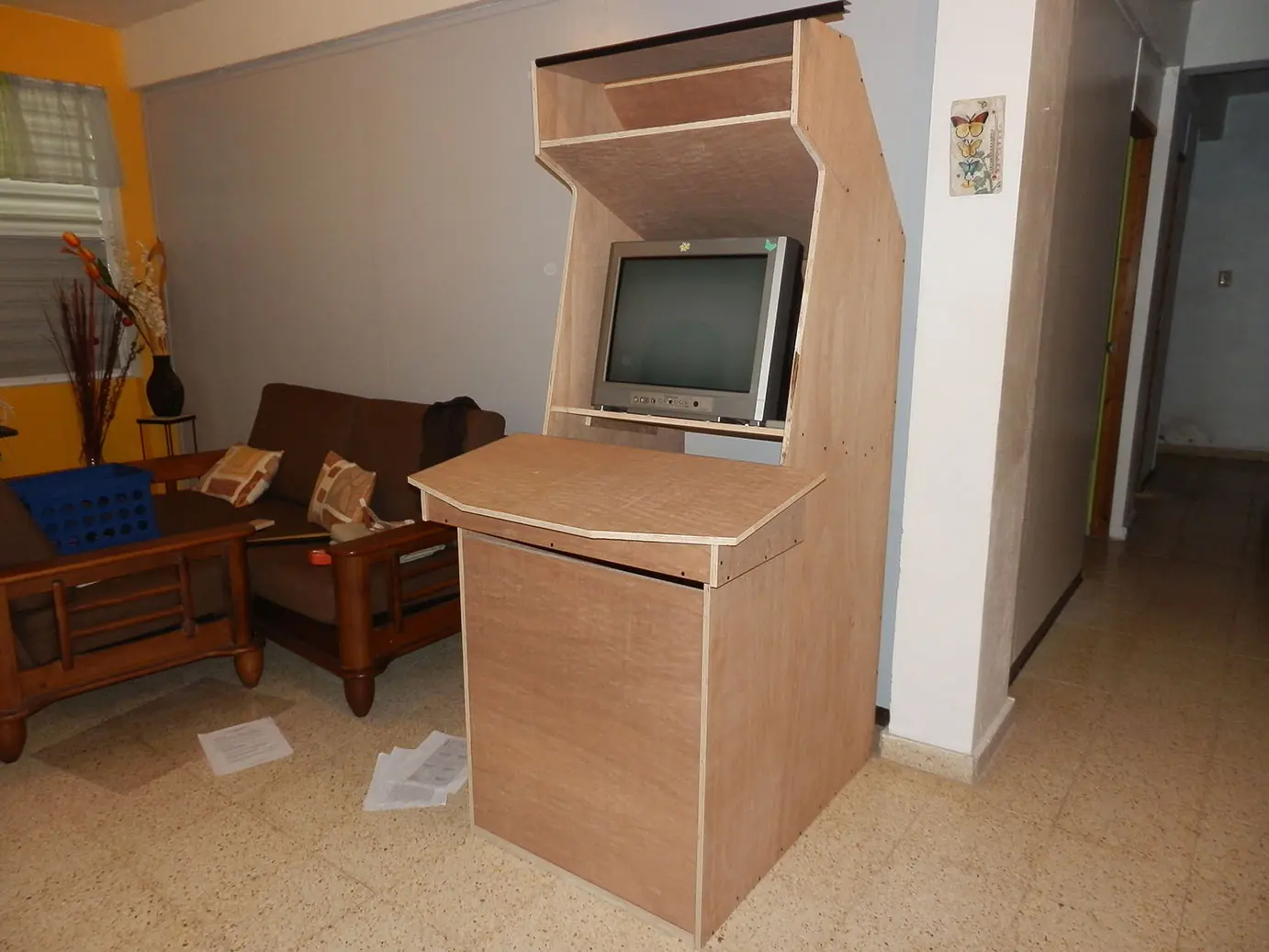

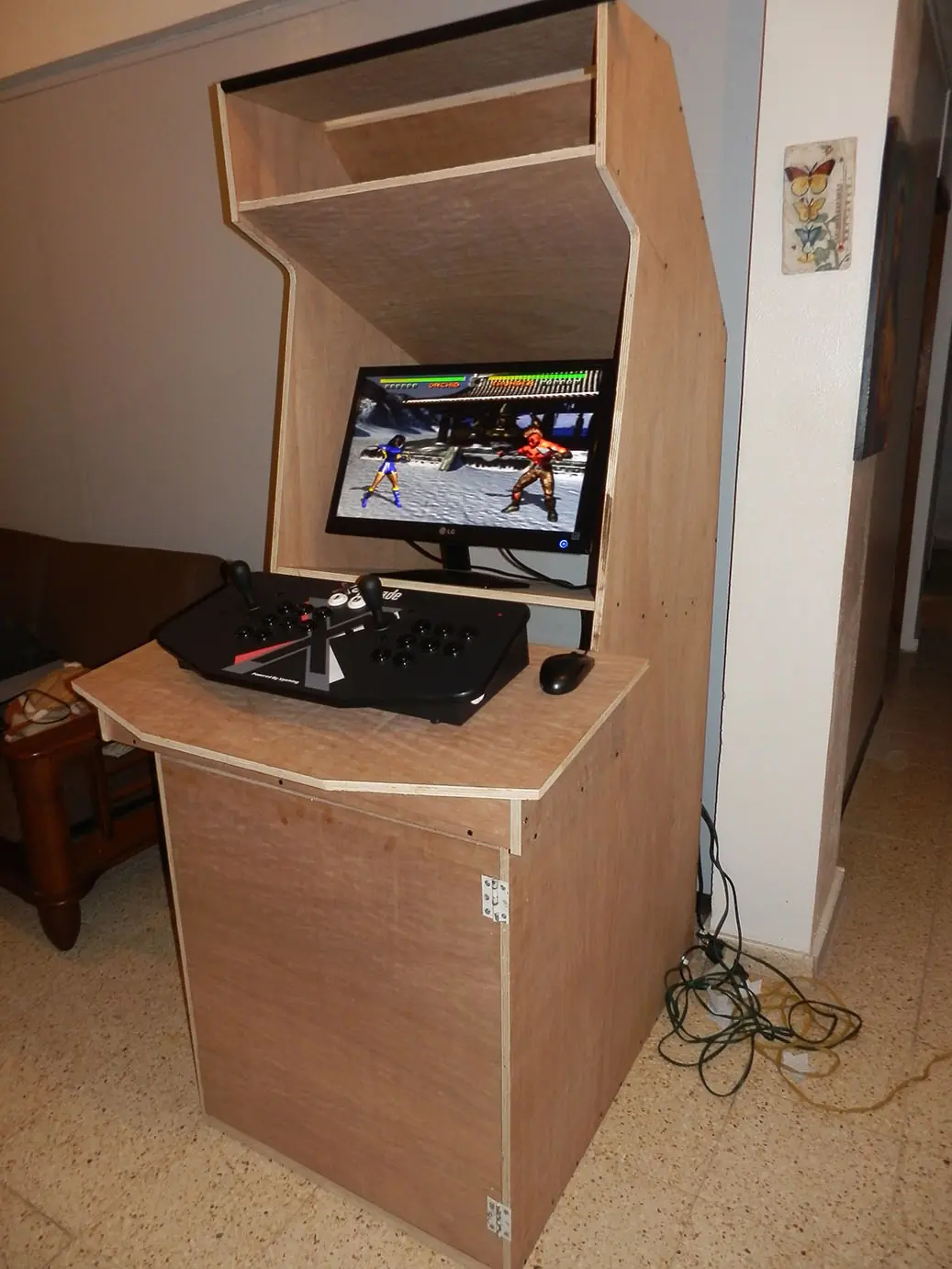

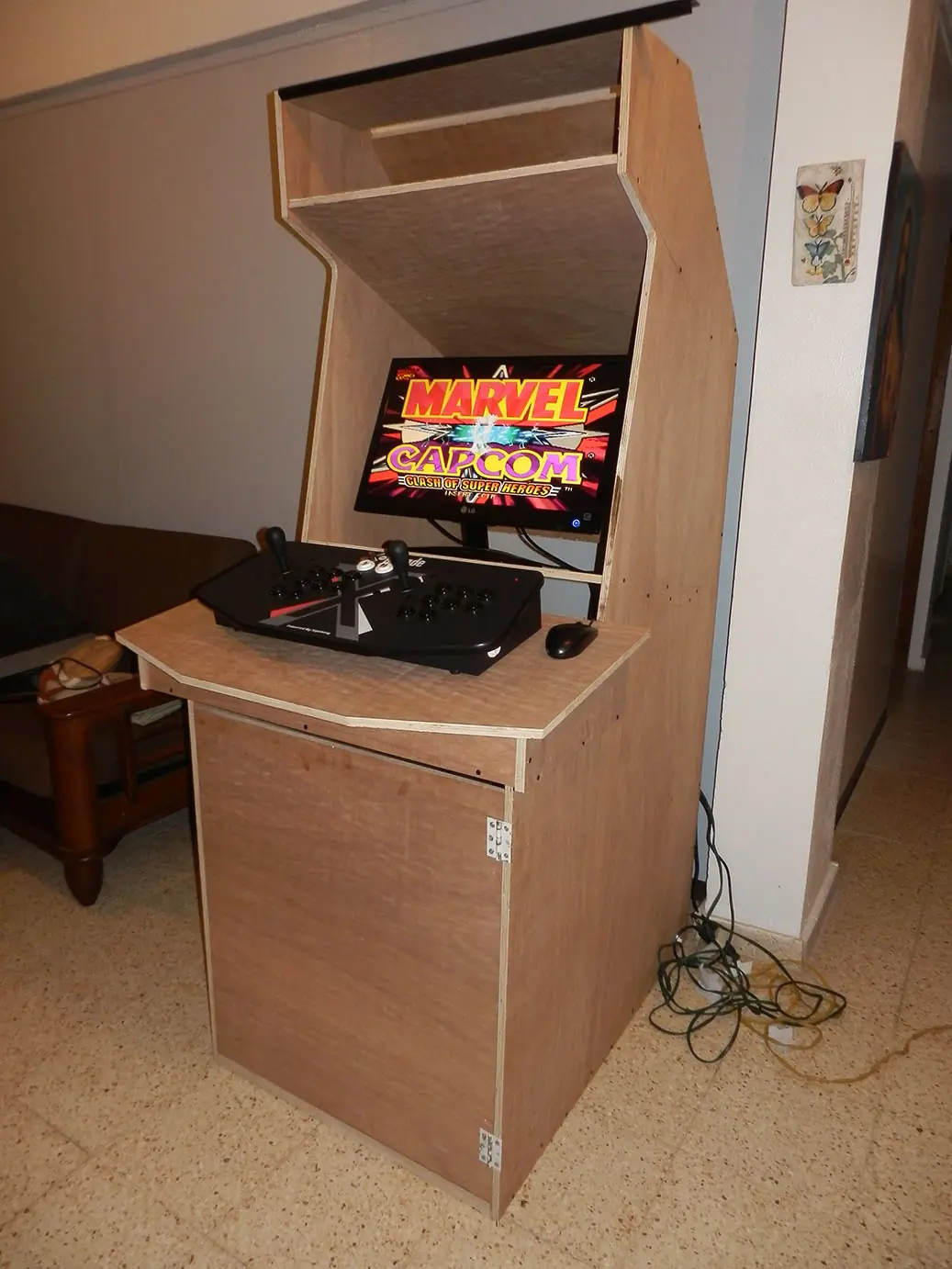

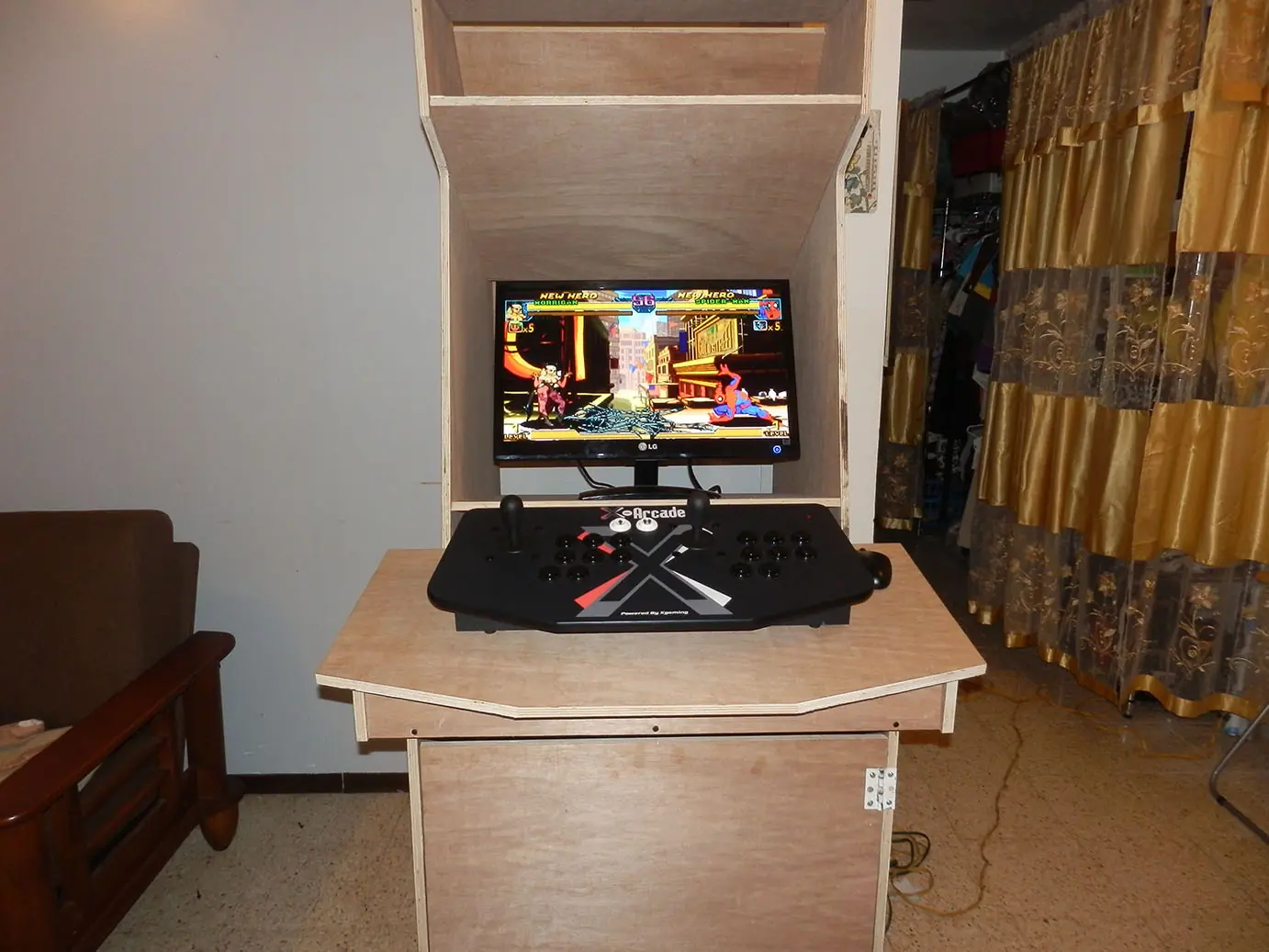

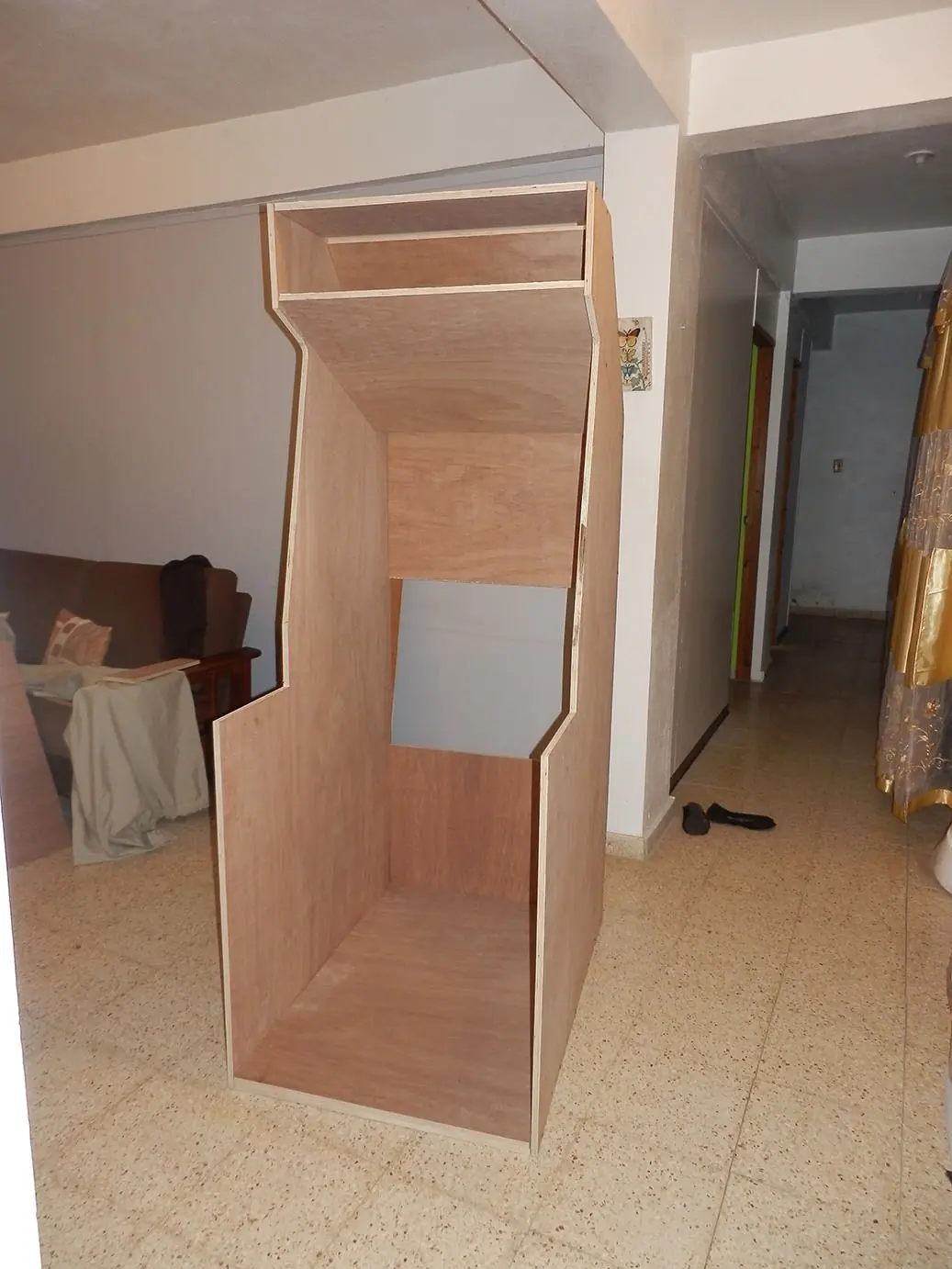

Aqui el producto final hasta ahora . Falta pintarla , ponerle el marco de arriba , ponerle los artes de los lados , hacer el panel de control o sea ponerle los botones y las palancas y ponerle el arte y el acrilico al panel de control , ah y ponerle un cristal o acrilico con un marco negro donde va el televisor o monitor .
Este seria el arte que llevaria esta maquina :
Arte de un lado me falta hacer el otro lado
Panel de control :
Marco o Marquee :
Certificacion

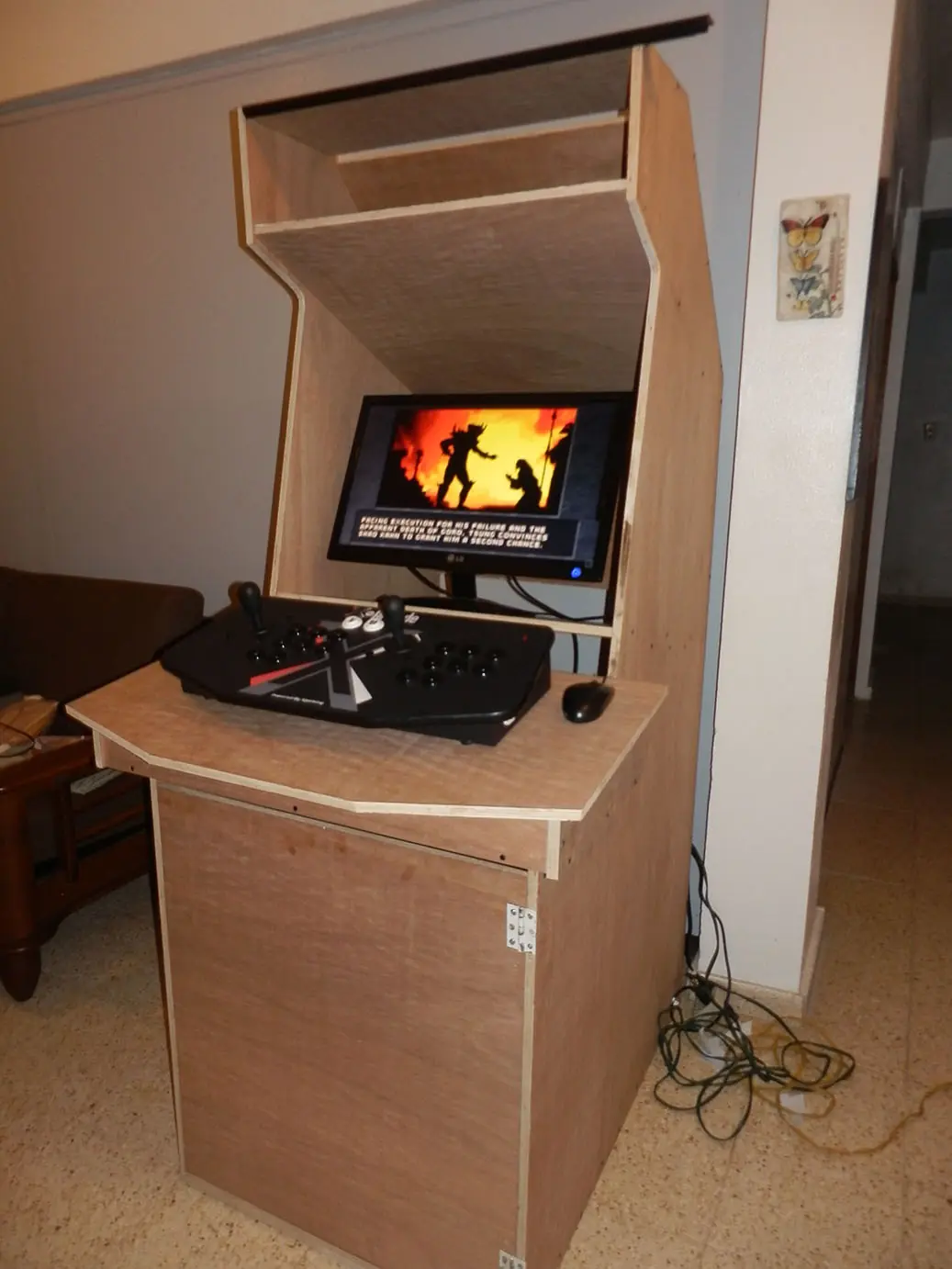

Resultados finales parciales
Eso seria todo por ahora , faltan un par de detalles , luego hago la parte 3 cuando este mas adelantado , espero les haya gustado
