Amplificador LM380N 2,5W
Primero presentaré el popular LM380, muy utilizado en televisores, radios de comunicación, equipos de medición, modem,etc.
Diagrama del amplificador con LM380N:
Este circuito integrado es muy flexible para el voltaje, según el fabricante funciona bien de 10 a 22 voltios,
entregando una potencia de hasta 2.5 vatios. Yo lo utilizo en proyectos para 12 voltios.

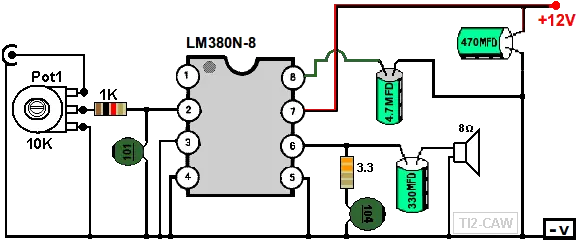

Dibujo de conexiones del LM380:
Amplificador LM386 <1W
Este amplificador es similar al LM380 pero es de mucha menos potencia, llegando a 1 vatio el LM386N-4,
el voltaje de operación va de 4 a 12 voltios (LM386N-1, LM386N-3, LM386M-1, LM386MM-1)
o de 5 a 18 voltios el LM386N-4.

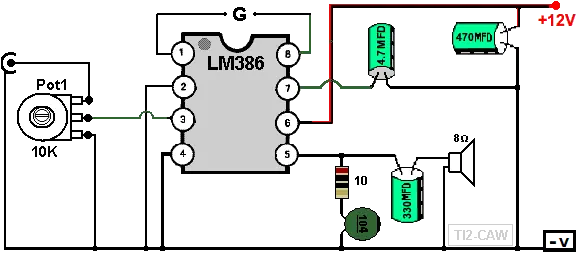

Diagrama del amplificador con LM386:
La ganancia de este amplificador se ajusta entre los pines 1 y 8
desconectados aproximadamente 26dB, y con un capacitor electrolítico entre las puntas hasta 46dB. (10uF, positivo pin1)
Dibujo de conexiones del LM386 :
La mayoría de las versiones del LM386 son del orden de 125 mW.
Usado bastante como amplificador para audífono o como salida en indicadores de error, tonos de alerta y "buzzer ".
Circuito integrado TDA7235 de 1,25 a 4W
El TDA7235 es bastante utilizado en televisores, con disipador de calor puede usarse como amplificador de 4 vatios.
El voltaje es sorprendentemente flexible, puede usarse desde 1.8 voltios a 24.

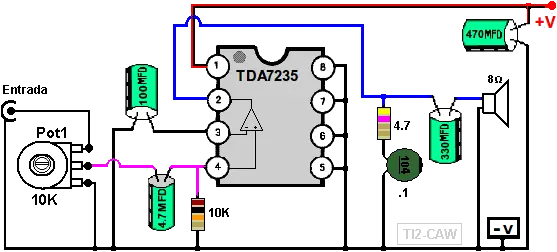

Dibujo de conexiones del TDA7235:
Circuito integrado TDA7267 de 2W
El TDA7267 es diseñado especialmente para televisores, con ganancia preajustada a 32dB.
Aunque el voltaje no es tan flexible como los anteriores, puede trabajar desde 4.5V hasta los 18V.
Con el pin 3 (SVR) a tierra el circuito integrado queda en reposo (stand-by)

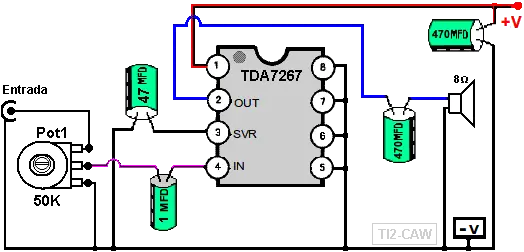

Dibujo de conexiones del TDA7267:
Circuito integrado TDA2822M Estereo
Este circuito integrado además de lo versatil con la alimentación (1.8V a 15V), es doble (estereo).
Siendo el ideal para proyectos o aplicaciones portables, tratando de no superar 1 vatio por canal.

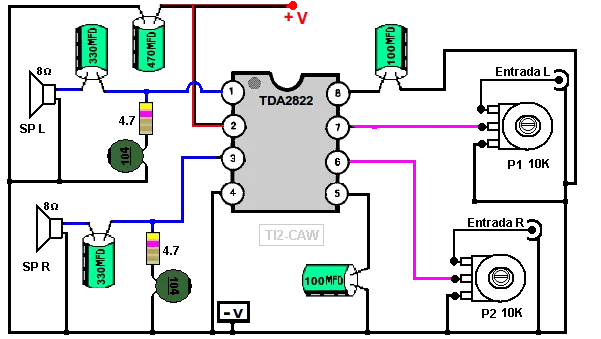

Dibujo de conexiones del TDA2822M :
vueno eso es todo espero les guete
yo no los forzo a comentar si ustedes quieren comenten
BYE
