Levantando ligeramente la carcasa me di cuenta que tambien ya tenia una reparacion debisagra, cosa que no me gusto porque ya me la veia venir, vástagos hechos percha y dificil de reparar
Como dijo un viejo conocido, si el auto no arranca primero fijate si tiene nafta. Como la notebook no prendia, siempre hay que testear el cargador y verificar que nos de el voltaje correcto. Para notebook y netbook por lo general son de 18.5 a 20 V
La notebook vista de atras
Sacamos la bateria, ahi vamos a ver 4 tornillos pequeños. Tambien sacamos la tapa
Sacamos DVD

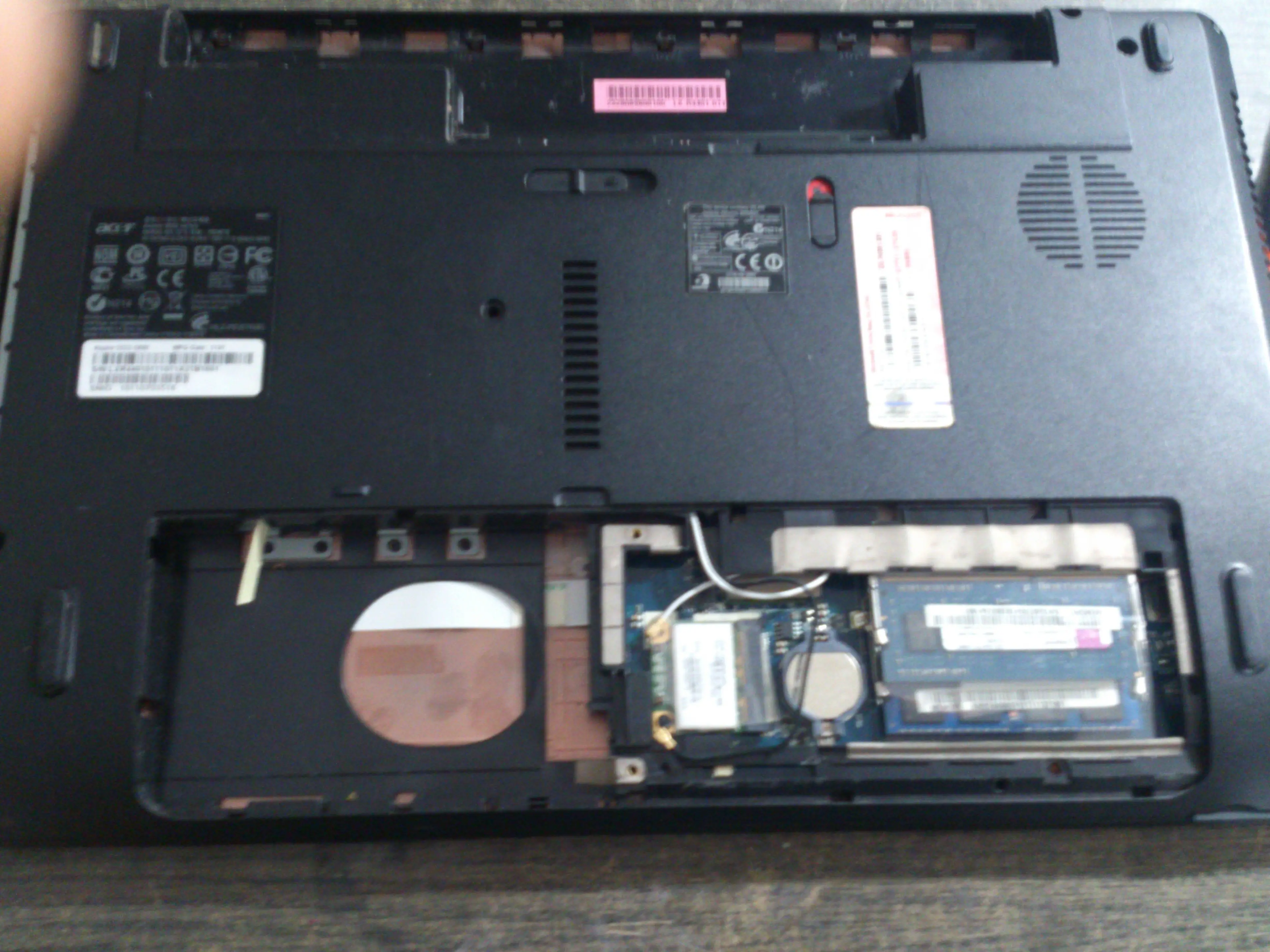

Sacamos disco rigido. La placa wifi en este caso no es necesario sacarla, en muchas otras marcas y modelos si
Nunca se olviden de sacar la tarjeta de memorias SD, sino cuando quieran abrir la carcasa en muchos modelos le va a quedar trabado algo y van a estar media hora para darse cuenta que era la tarjeta
Sacamos teclado, tiene unas pequeñas orejitas, ayudense con un destornillador plano pequeño
Desconecten el cable flex del tecado corriendo hacia afuera suavemente su trabita
Afuera el teclado, sacamos los tornilos que faltan para poder abrir el equipo

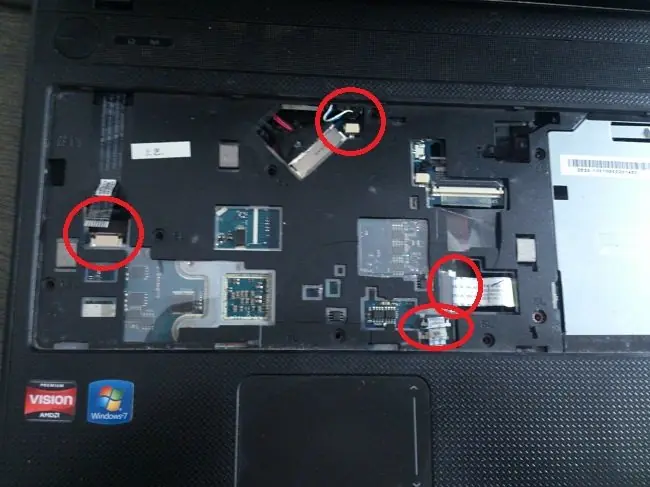

Desconectamos flex del botón power, cable de parlantes, flex de DVD y flex del padmouse

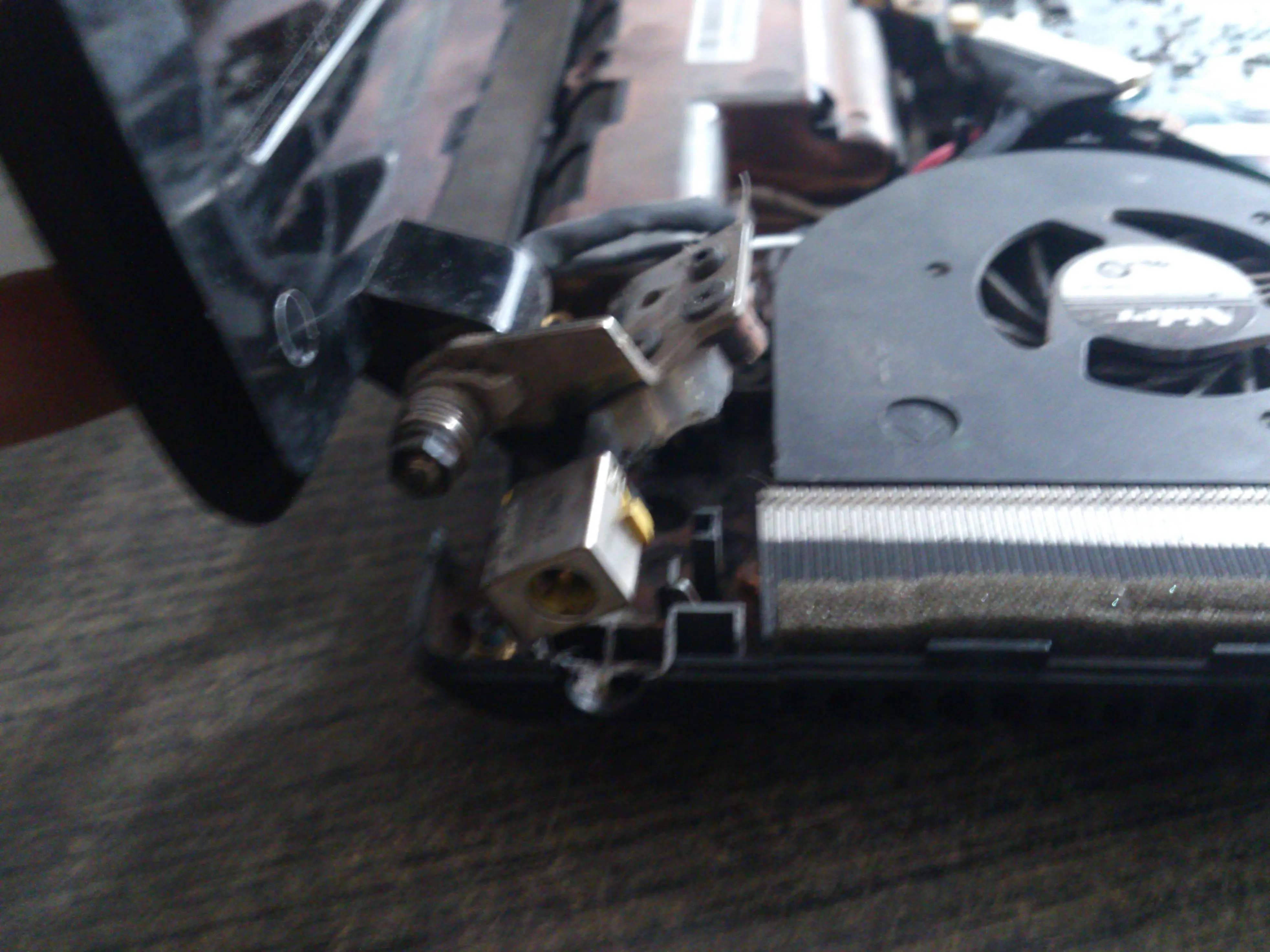

Abri la maquina y me econtre con este desastre, el jack no tenia buena pinta, y los vástagos del soporte de la bisagra todos rotos.
Que son los vástagos? Son las roscas hembras donde van enroscados los tornillos. Estos con el pasar del tiempo, temperatura frio calor, se van cuarteando. Es muy comun que a la hora de abrir la notebook los vástagos queden prendidos a los tornillos.
Cuando pasa esto es un dolor de huevo, porque si es un vástago importante, te van a quedar ciertas partes de la maquina sin poder cerrar, eso lo vamos a ver mas adelante en otro post cuando me den ganas de hablar de vástagos en profundidad, sigamos reparando esta bosta asi nos hacemos unos mangos.
Aca vemos como habian usado una silicona de mala calidad, duró poco. Lo vamos a reparar tambien con pegamento pero de mejor calidad y mas resistente
Levantamos el mother para desconectar el cable del jack
Sacamos el conector power del jack
El jack sobre la mesa
Le conectamos el cargador
Medimos voltaje pero esta vez en la punta del conector, de esta manera chekeamos si la ficha estaba entregando o no corriente a la notebook. Como veran, cero
Tambien habian remendado el jack, esa cinta aisladora claramente no es de la empresa ACER. Mierda, antes de comprar esta marca piensenlo 2 veces
Viendo el jack mas de cerca sin la cinta aisladora

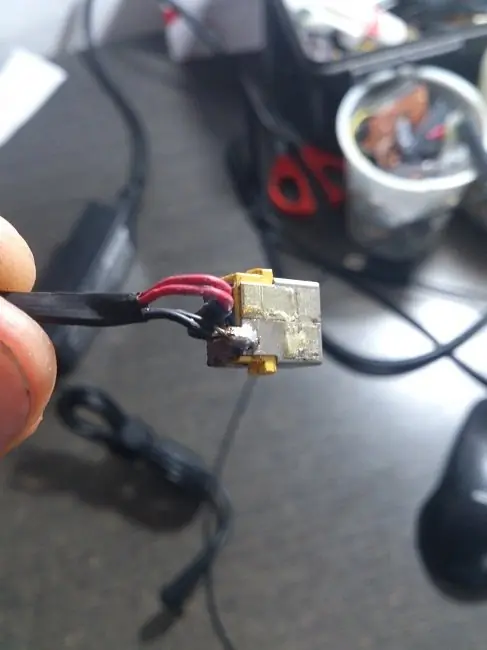

Jack reparado. Tuve que raspar un poco la superficie de la chapa asi agarra mejor el estaño. Siempre usen flux asi corre mejor el estaño. No pongo fotos de las soldaduras sino el post no carga mas. Aislen la nueva soldadura para evitar cortos. Igual en este caso es negativo (masa) no pasa nada, pero por las dudas.

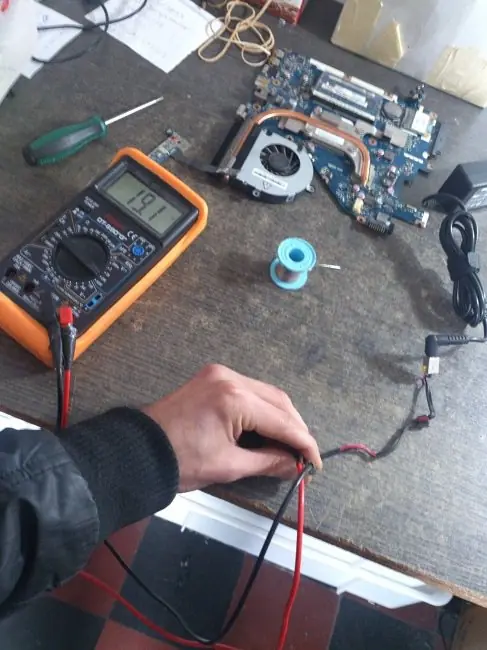

Medimos voltaje con el jackpower reparado y ahora si, tenemos 19 V. 19V que van a entrar a la placa, ahora vamos a ponerlo en la placa y vemos si esta reparado o no
Leeeeeeeeesto
Desatornillé el boton de la carcasa para probar el encendido de una manera mas cómoda, sino tenia que hacerlo con la carcasa superior entera y corres riesgo de hacer un corto en la placa si la llegas a apoyar
Falta reparar las bisagras
Presenté la bisagra derecha para ponerle pegamento
Si sos argentino como yo, anda a la ferreteria y comprate poxipol 10 minutos. NO EL TRANSPARENTE. El transparente es mas gomoso y dura menos
Hacemos la mezcla (aclaro que tuve que preparar varias de estas para las 2 bisagras)

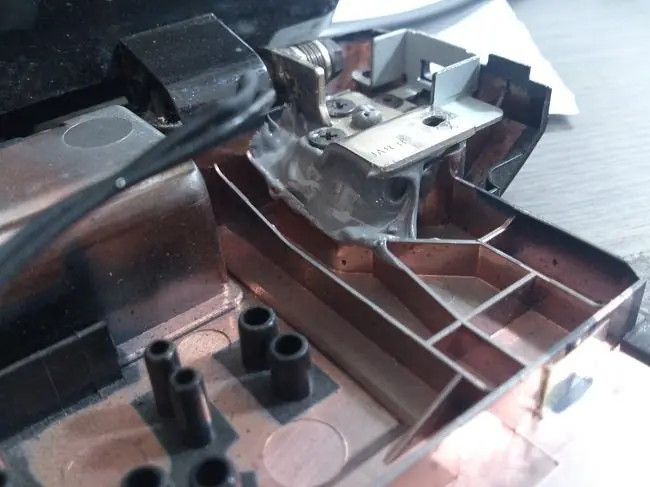

Tratamos de usar la mayor cantidad de pegamento posible pero sin ocupar mucho espacio, sino cuando pongamos el cooler y el mother quizas tengamos problemas a la hora de armar y nos quede abierta
Los tornillos estan pintados (NO literalmente). Lo unico que agarra la bisagra ahora es el pegamento. Una vez con la carcasa cerrada y armada la fuerza se va a equilibrar en todos los puntos y va a durar al menos un bueeen tiempo, seguramente se queme la placa mother o el disco duro por su vida util antes que este pegamento. Recuerden, poxipol 10 minutos

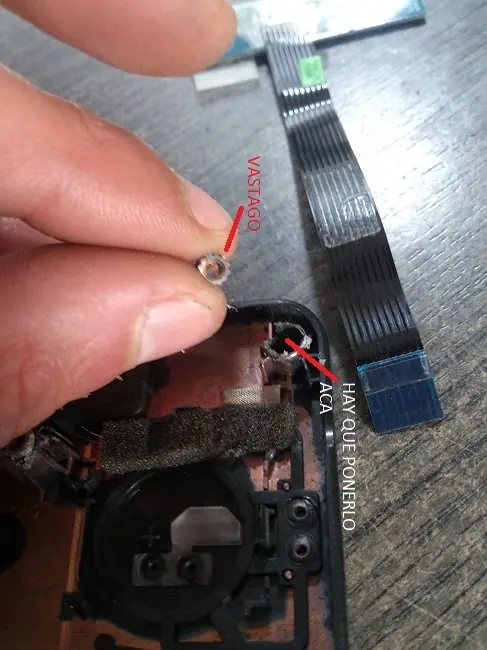

Ya que vengo pistenado como un campeon le pegamos el vástago que se cayo en el desarme y de pedo lo encontré. Lo pegamos en su soporte para que se pueda atornillar
Reparada la otra bisagra

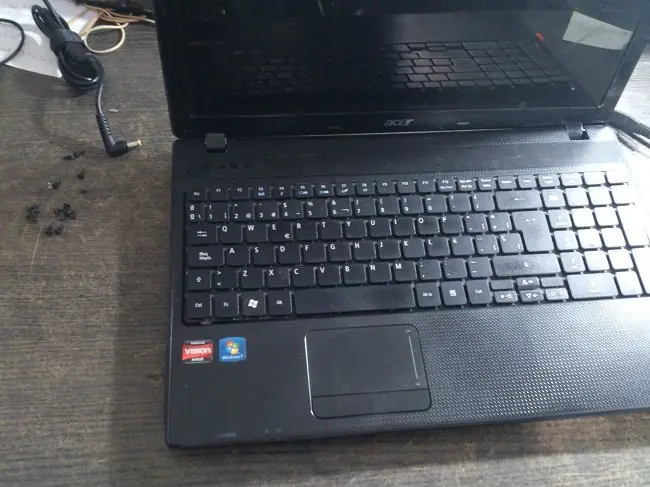

Listo, casi terminamos
Armen, despacio. Calzando la carcaza de arriba, pongan los tornillos que estaban debajo del teclado. NO cierren el marco al menos despues de una hora, por mas que sea poxi 10 minutos. Las bisagras hacen mucha fuerza

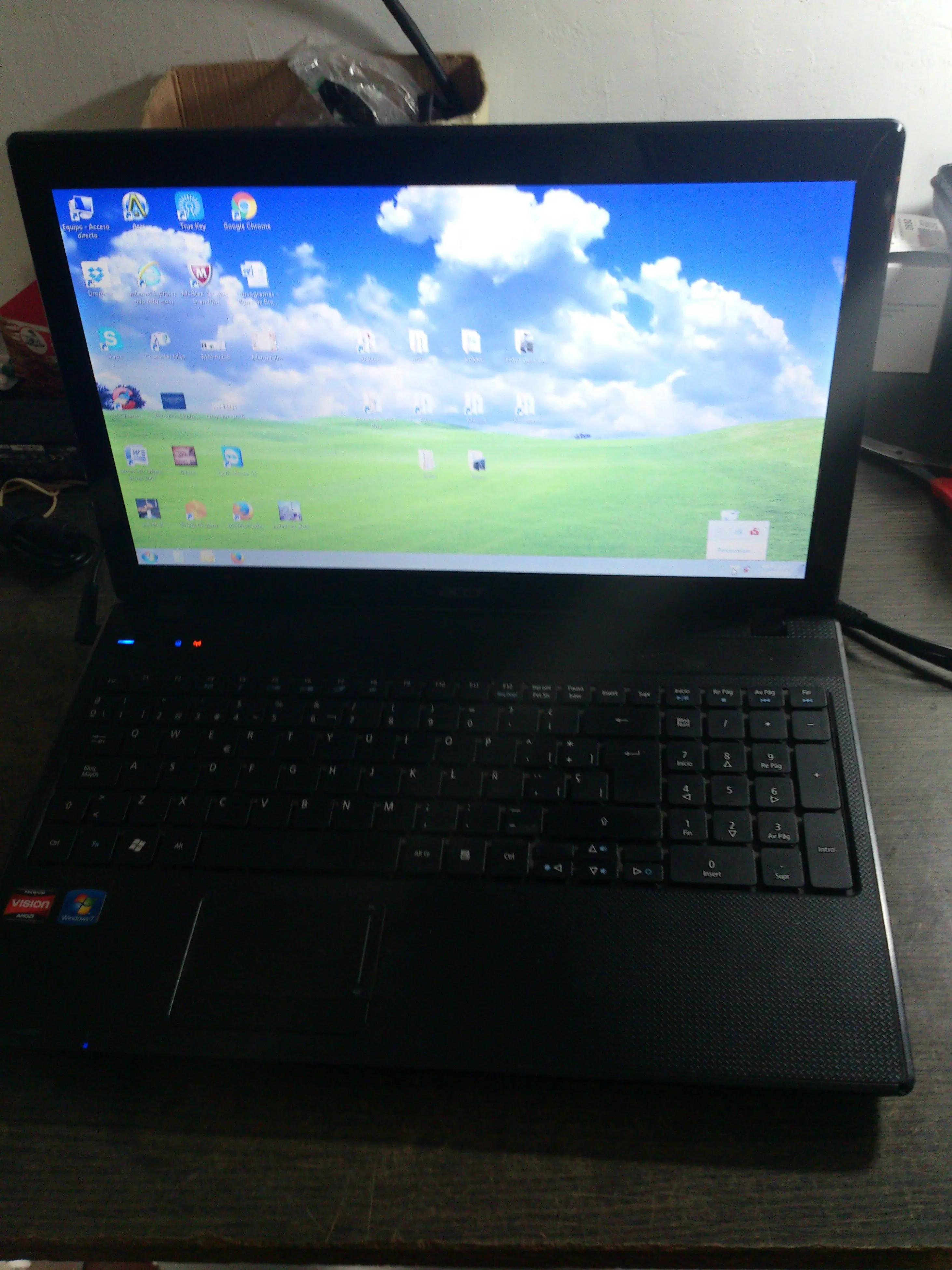

Listo, ya lo puedo llamar al flaco para que la pase a buscar
Chekeamos que ande el audio
Chekeamos que ande WIFI
Listo campeon ya podes seguir virguenadola en Taringa como un champion
Este laburo lo voy a cobrar $500. Es un cliente que ya me ha traido varios laburos y le hice precio. Si era un cliente nuevo era para cobrar entre $800 y $1200. Teniendo en cuenta que se le reparo jack de carga y bisagras y que estos equipos nuevos equivalentes salen de 10000 a 15000 pesos aca en Argentina.

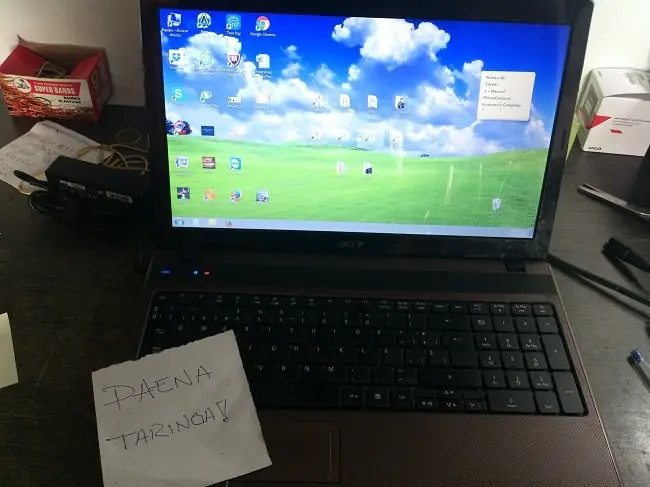

Certified pic
GRACIAS POR EL TOP PERROS. EN EL PROXIMO POST VOY A MOSTRAR UN RESOLDADO DE CHIP DE VIDEO EN UNA LENOVO, EL FAMOSO REFLOW.
