Cambio de pantalla a Notebook, paso a paso [Propio]

Atención: el post contiene muchas imágenes, te recomiendo que lo dejes cargar un rato.

Saludos taringueros, este post lo hago con la intención de mostrarles como cambiar una pantalla o display de una notebook (laptop) para que vean que es bastante fácil y que lo pueden hacer ustedes mismos en un rato.

La máquina en cuestion es una HP DV6000, este modelo tuvo muchos problemas con las soldaduras del chipset y en su versión con procesador AMD es tanta la temperatura que levanta que al usar el mismo disipador para procesador y chipset, este se termina desoldando. Esto le paso a ambas máquinas, solo que a la mia le cambie la motherboard por una con procesador Intel (no presenta este problema con Intel).

Herramientas necesarias:

- Destornilladores

- Tarjeta de credito o similar que ya no sirva

- Notebook (obvio)

- Nuevo display

Yo tenía una notebook igual a la mia (con el mother quemado) así que no compré nada.

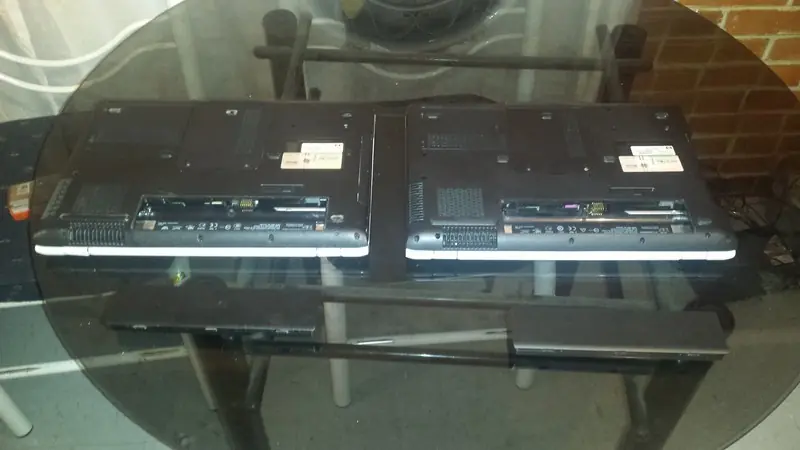

La de la derecha es la mia, la de la izquierda es la que vamos a usar para repuestos:

Primero quitamos las baterías para no quemar nada, aunque no funcione la que usaremos para repuestos es una buena costumbre hacerlo.

Comenzamos con la notebook que no sirve, primero hay que quitar los tapones de goma que cubren los tornillos (faltan algunas gomitas):

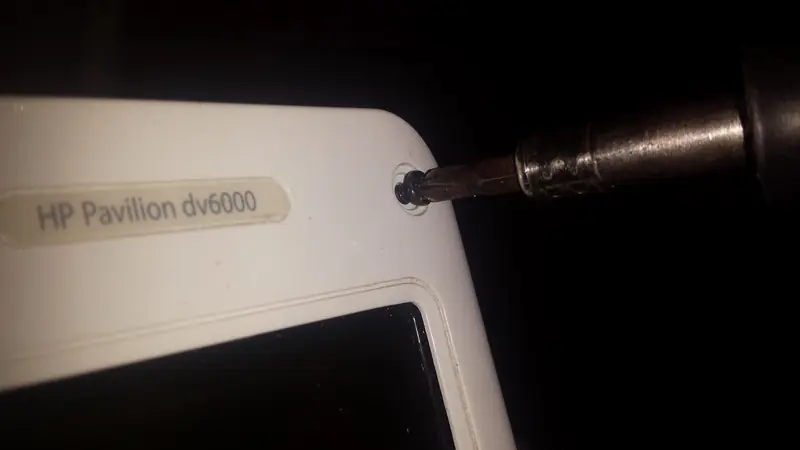

Comenzamos a sacar todos los tornillos:

cambiar pantalla laptop

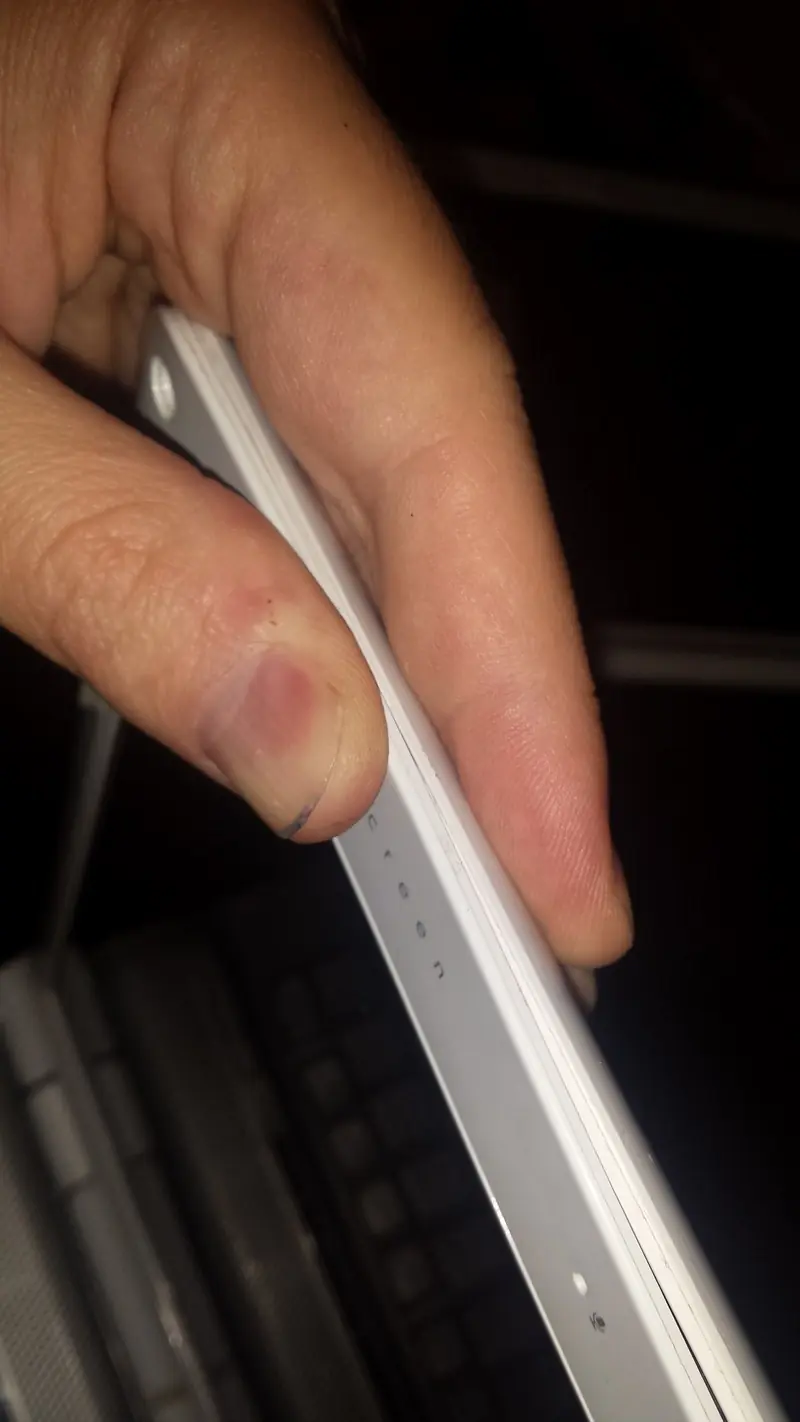

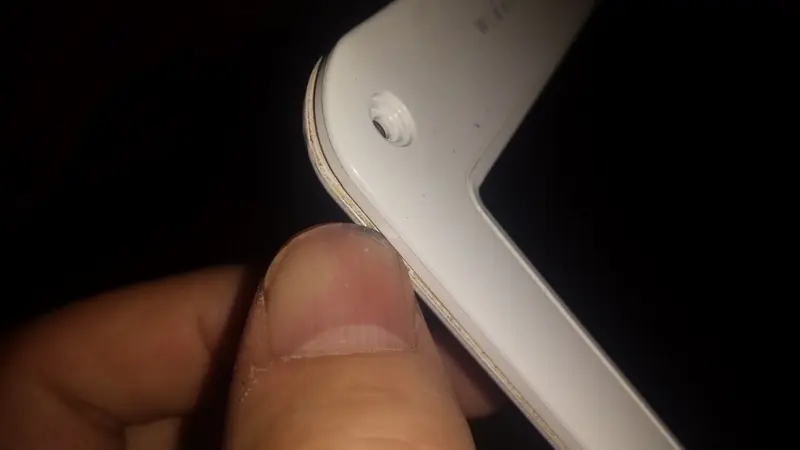

Luego con una tarjeta de crédito o similar (yo uso las uñas) empezamos a separar el bizel de la tapa con cuidado, desde la parte de arriba:

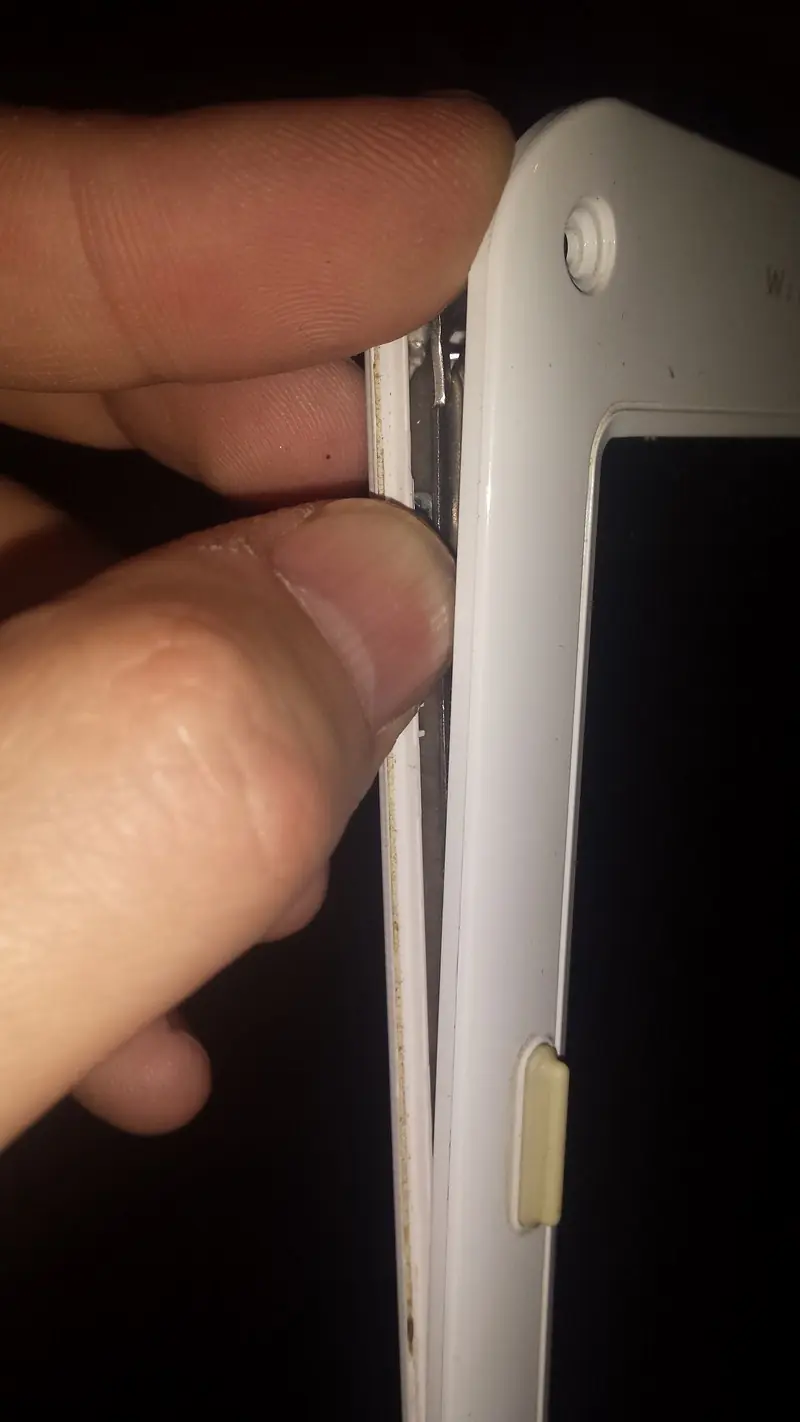

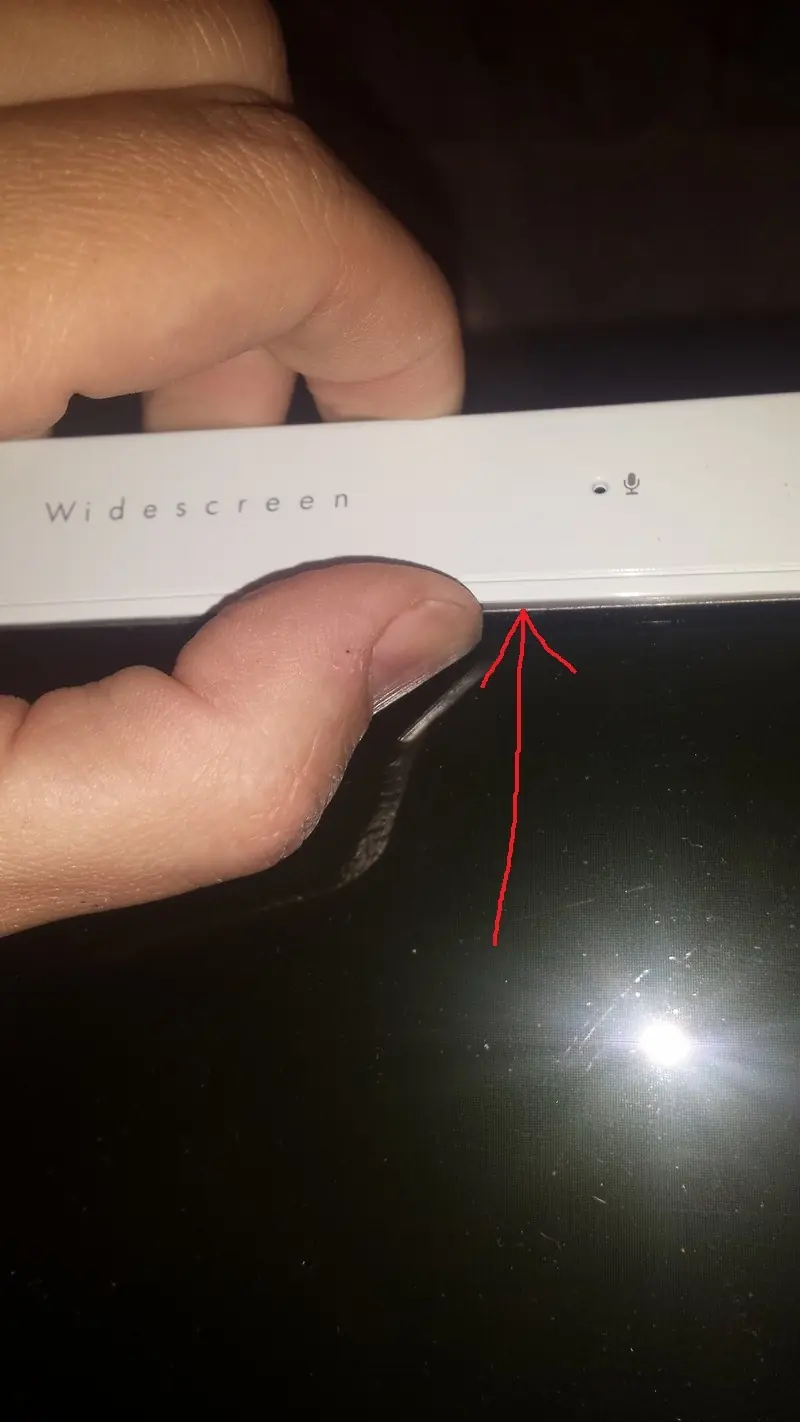

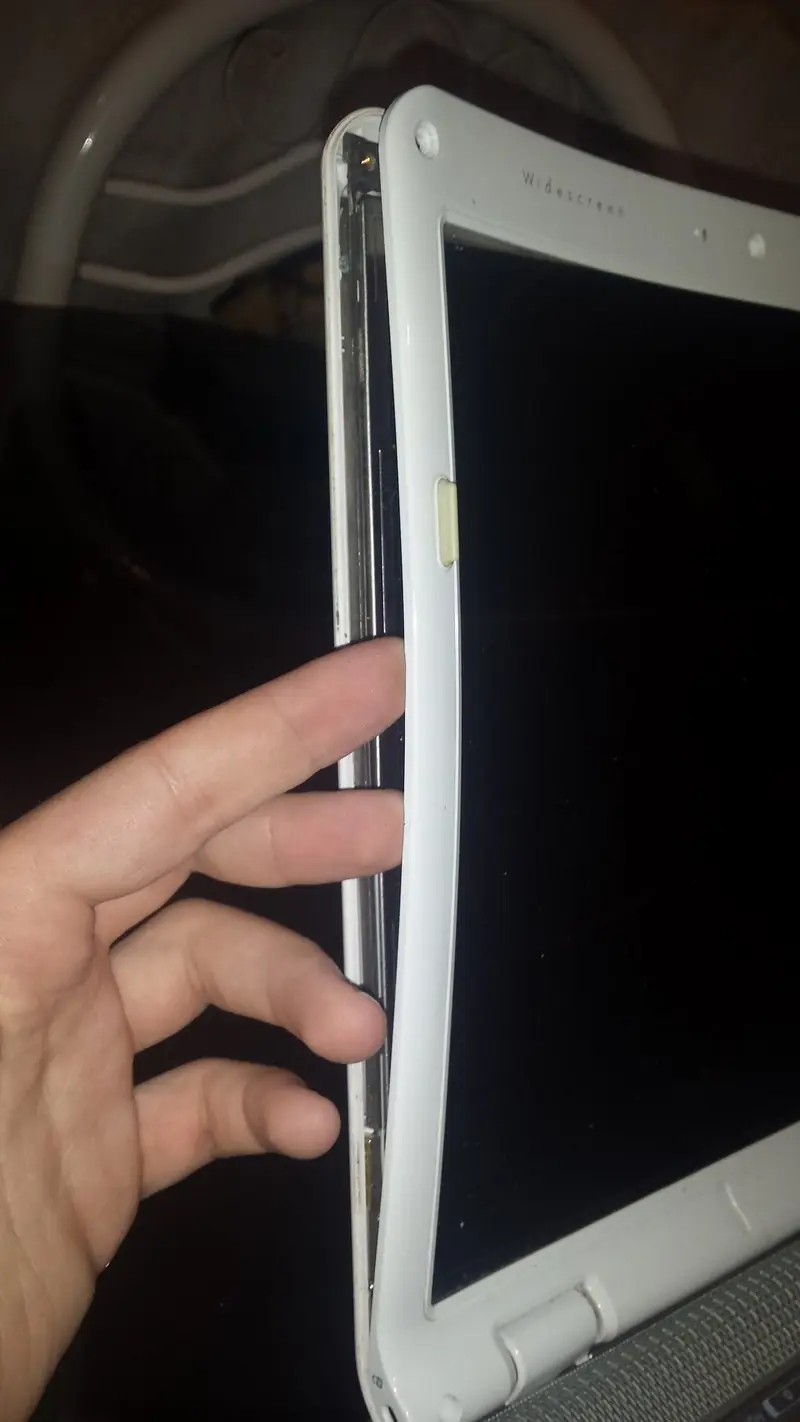

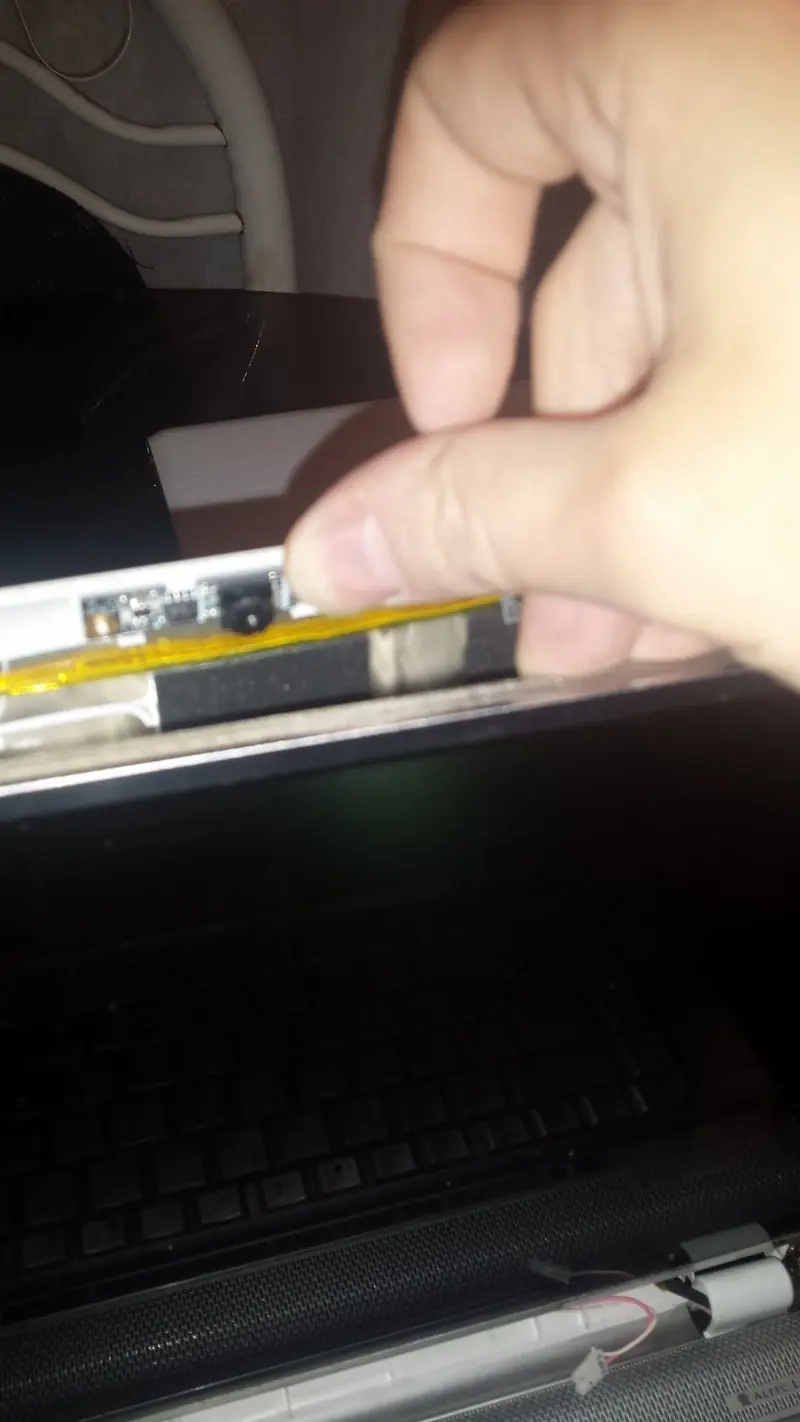

Cuando ya lo tengamos separado, seguimos por la parte de arriba con cuidado (tiene trabitas que se rompen muy facil). En este paso hay que colocar la mano así como en la foto y jalar el bizel hacia arriba como lo indica la flecha:

Ya se va separando, una vez libre de arriba sale muy facil del lado que nos faltaba:

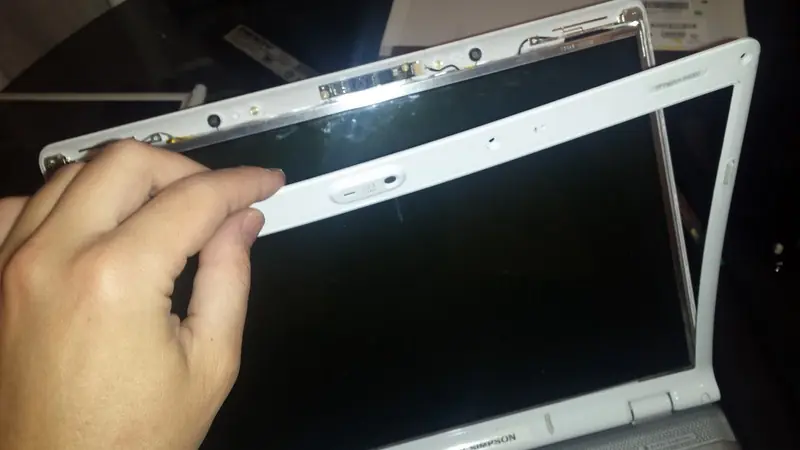

Resta destrabar la parte de abajo, para esto se abre la pantalla totalmente y luego se jala el bizel hacia arriba:

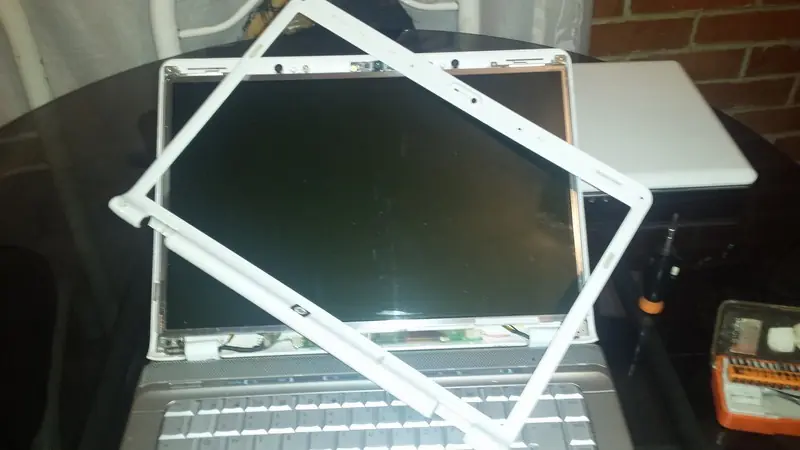

Ya tenemos el bizel afuera:

Identificamos el inverter (es el encargado de generar la alta tensión para la lámpara CCFL).

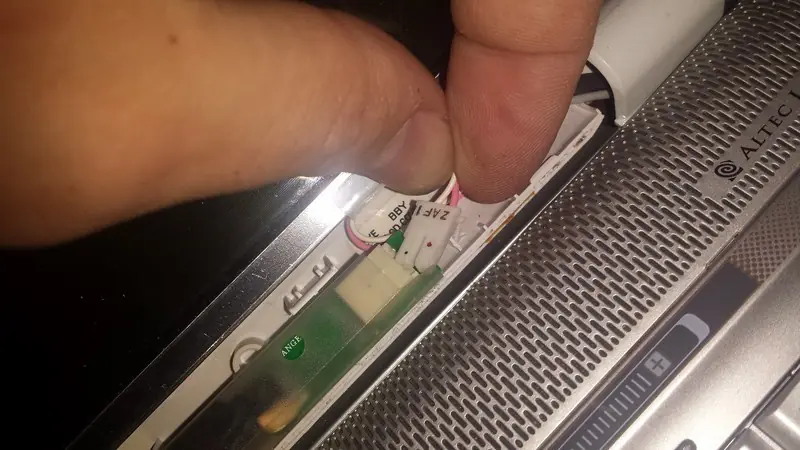

Y lo desconectamos, primero el conector de alimentación:

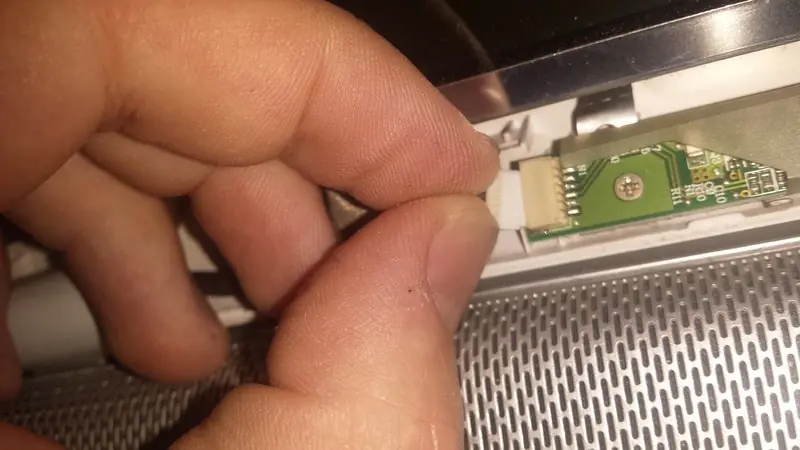

Y luego el conector de la lámpara:

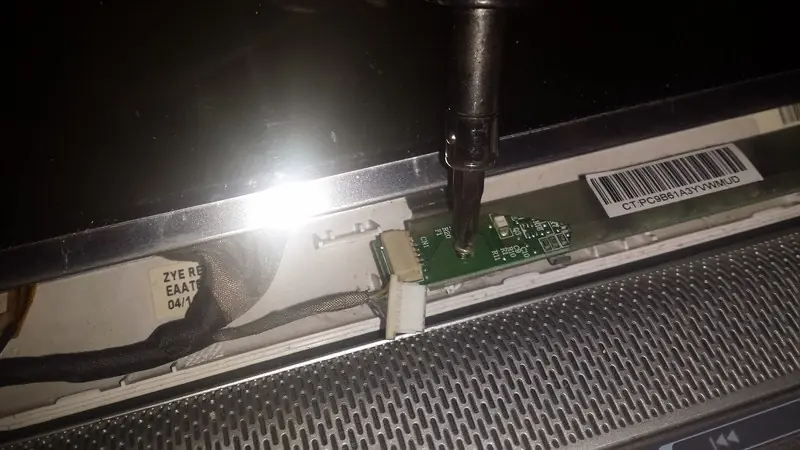

Sacamos el tornillo que lo mantiene en su lugar:

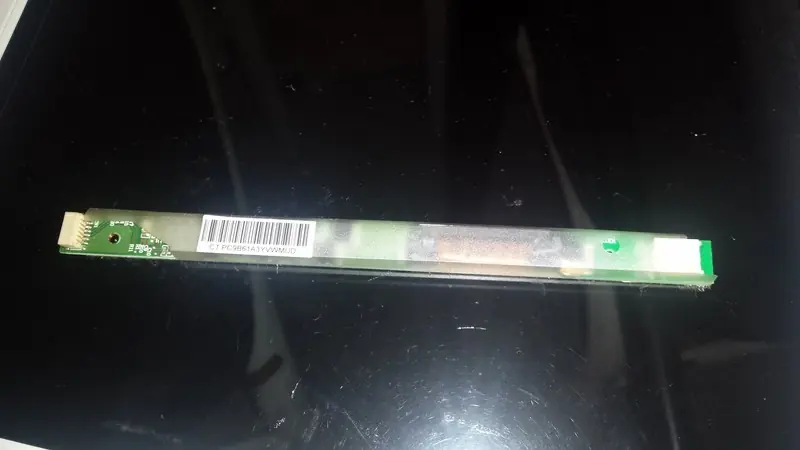

Y ya tenemos nuestro inverter afuera:

cambiar display notebook

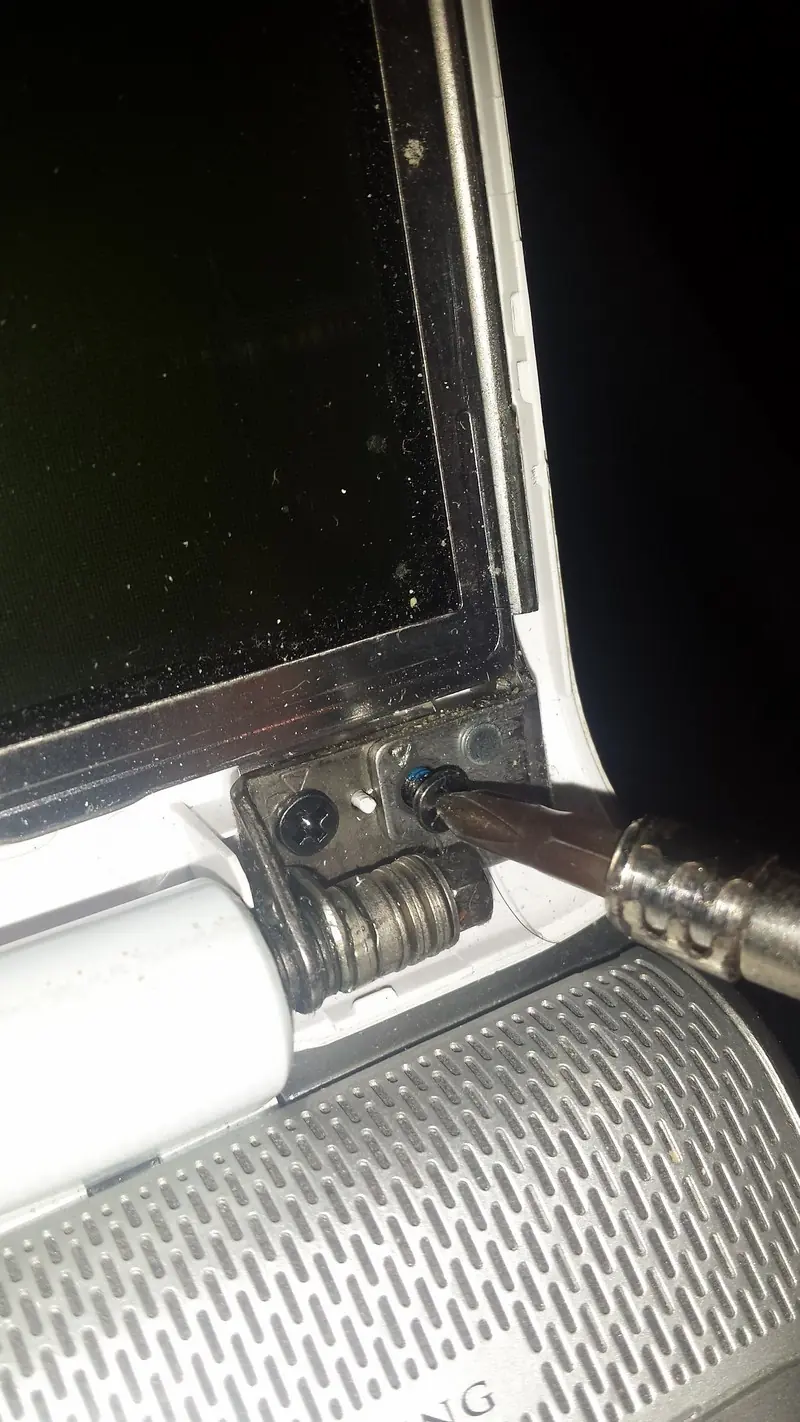

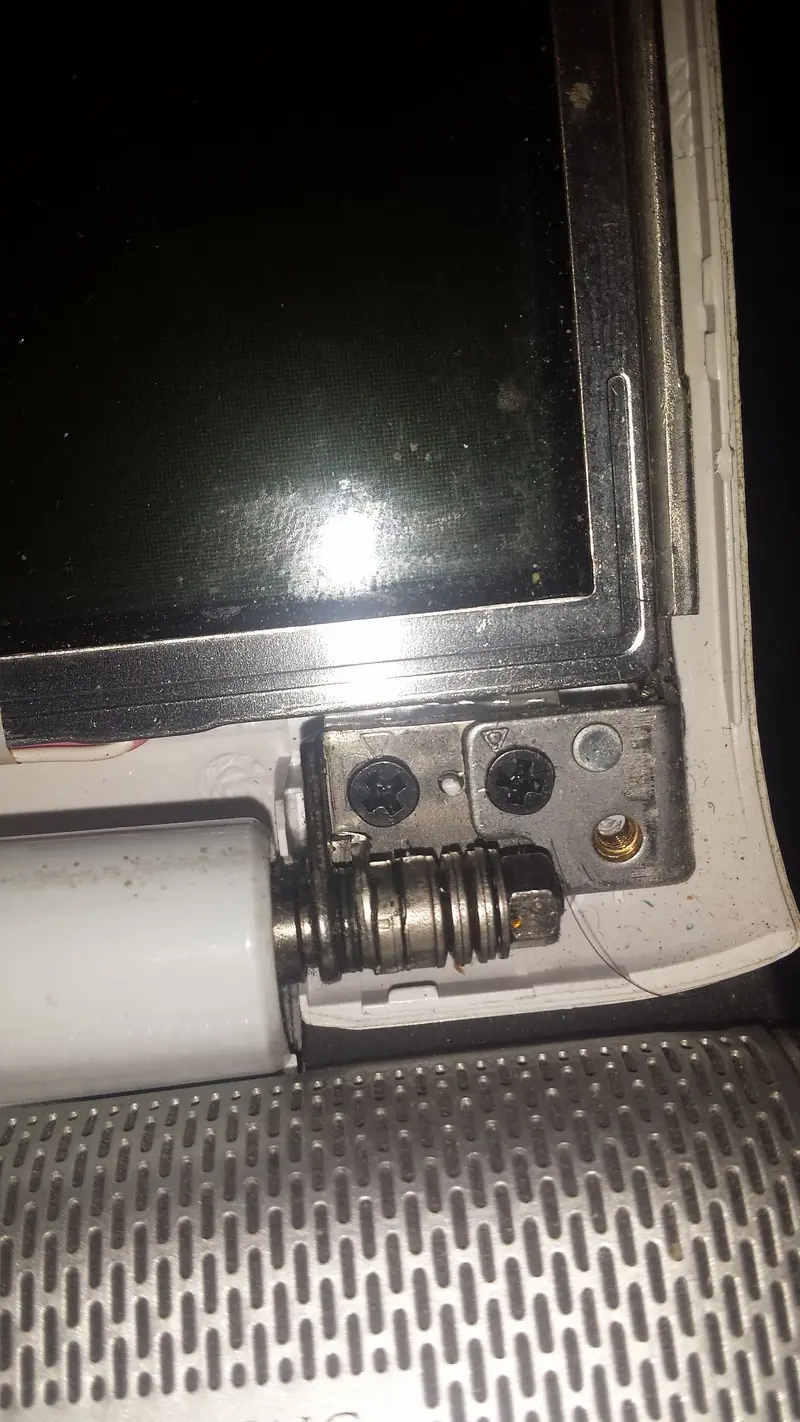

Ahora comenzamos a quitar el display, para eso hay que quitar 4 tornillos (2 de cada lado). Estos tornillos aseguran el conjunto display-bisagras a la tapa:

cambiar display laptop

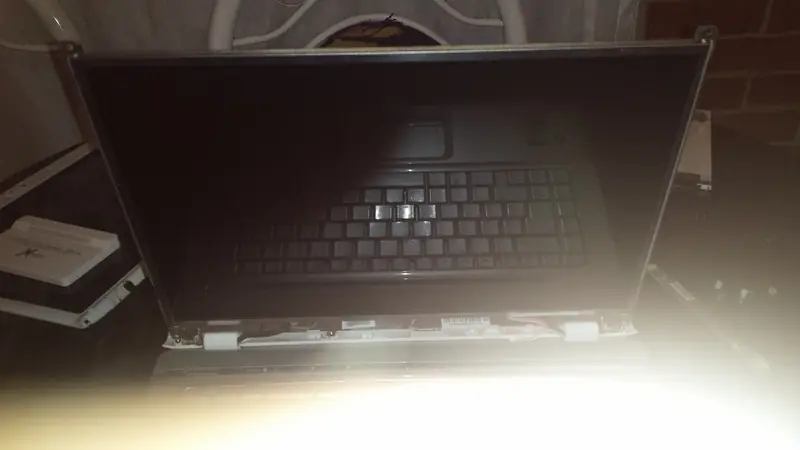

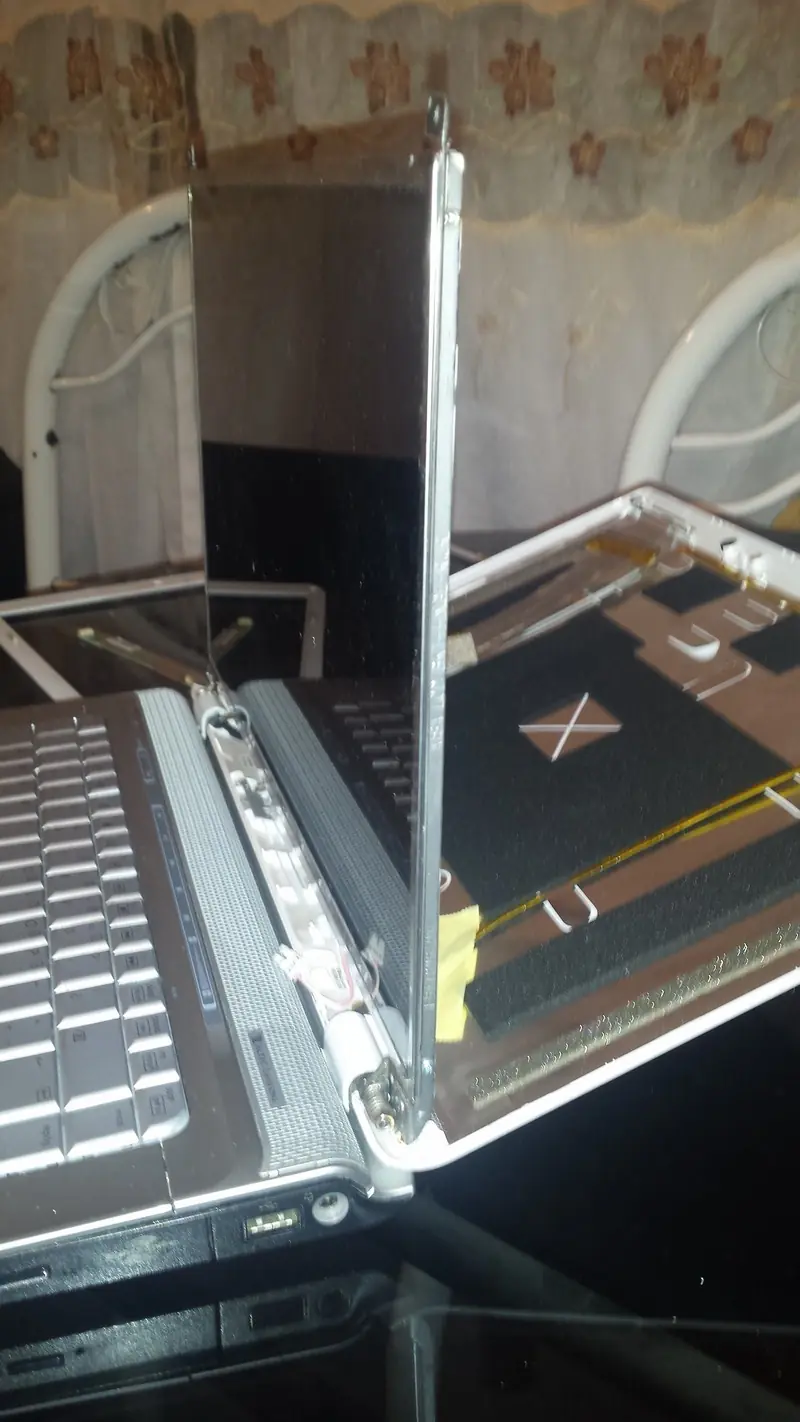

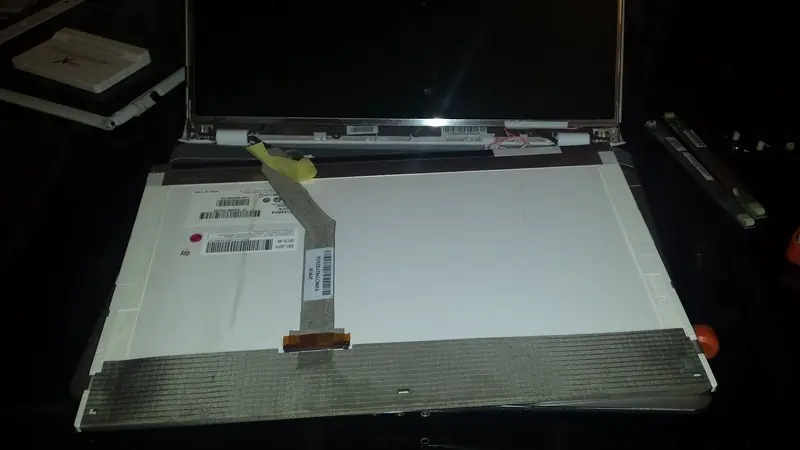

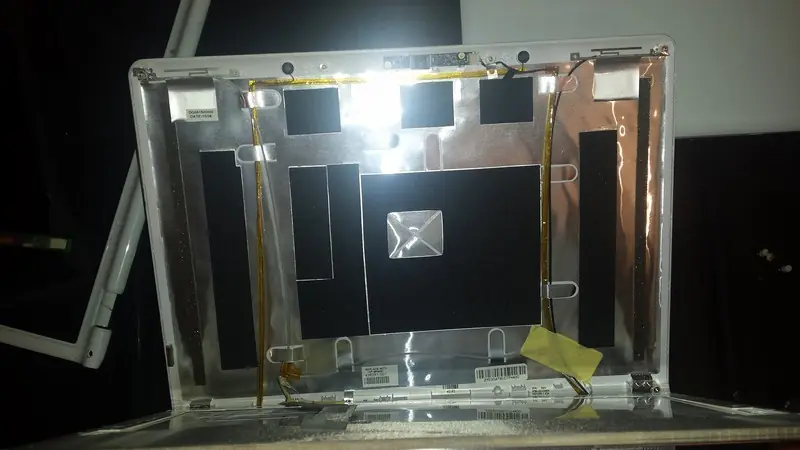

Ya podemos separar el display de la tapa:

cambiar pantalla laptop

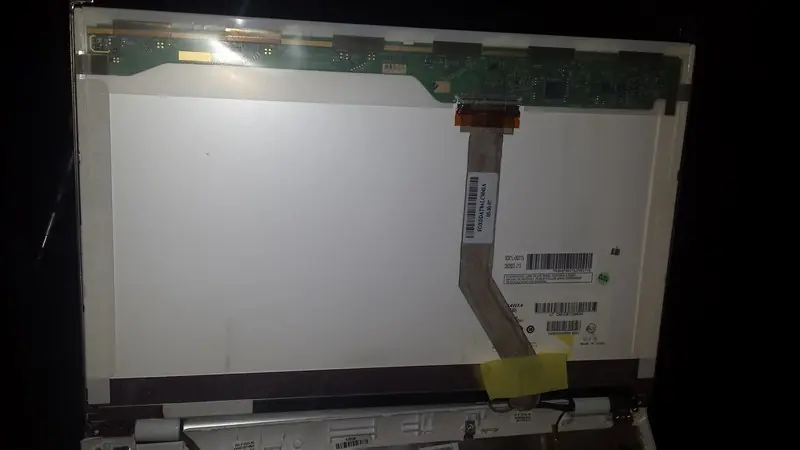

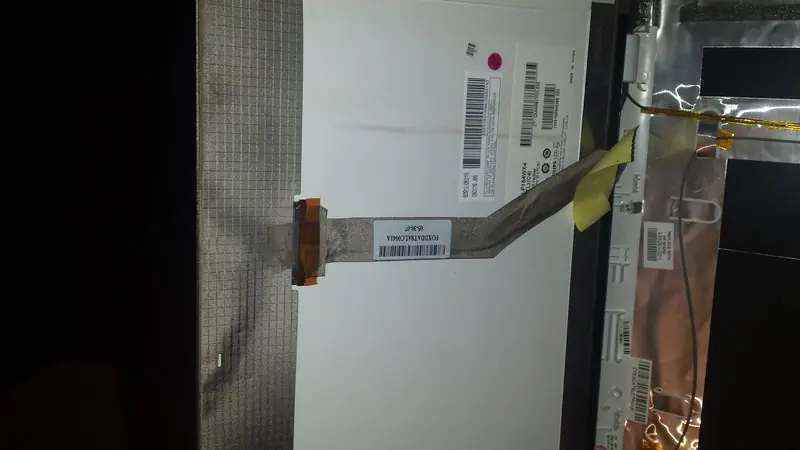

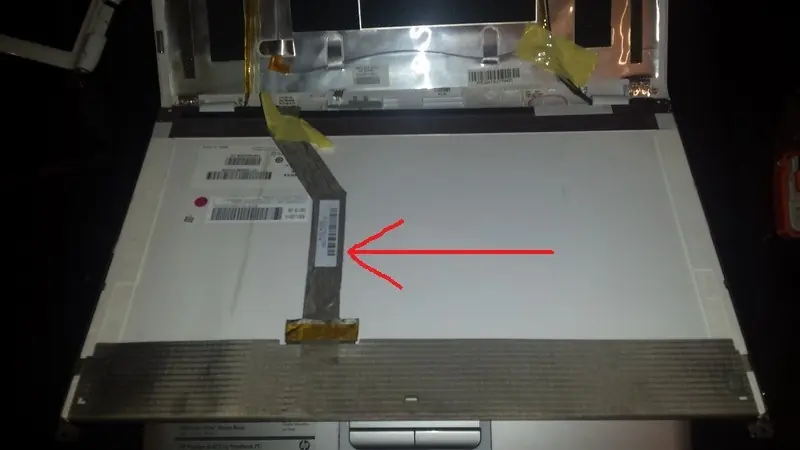

Detalle del cable de datos del display:

laptop

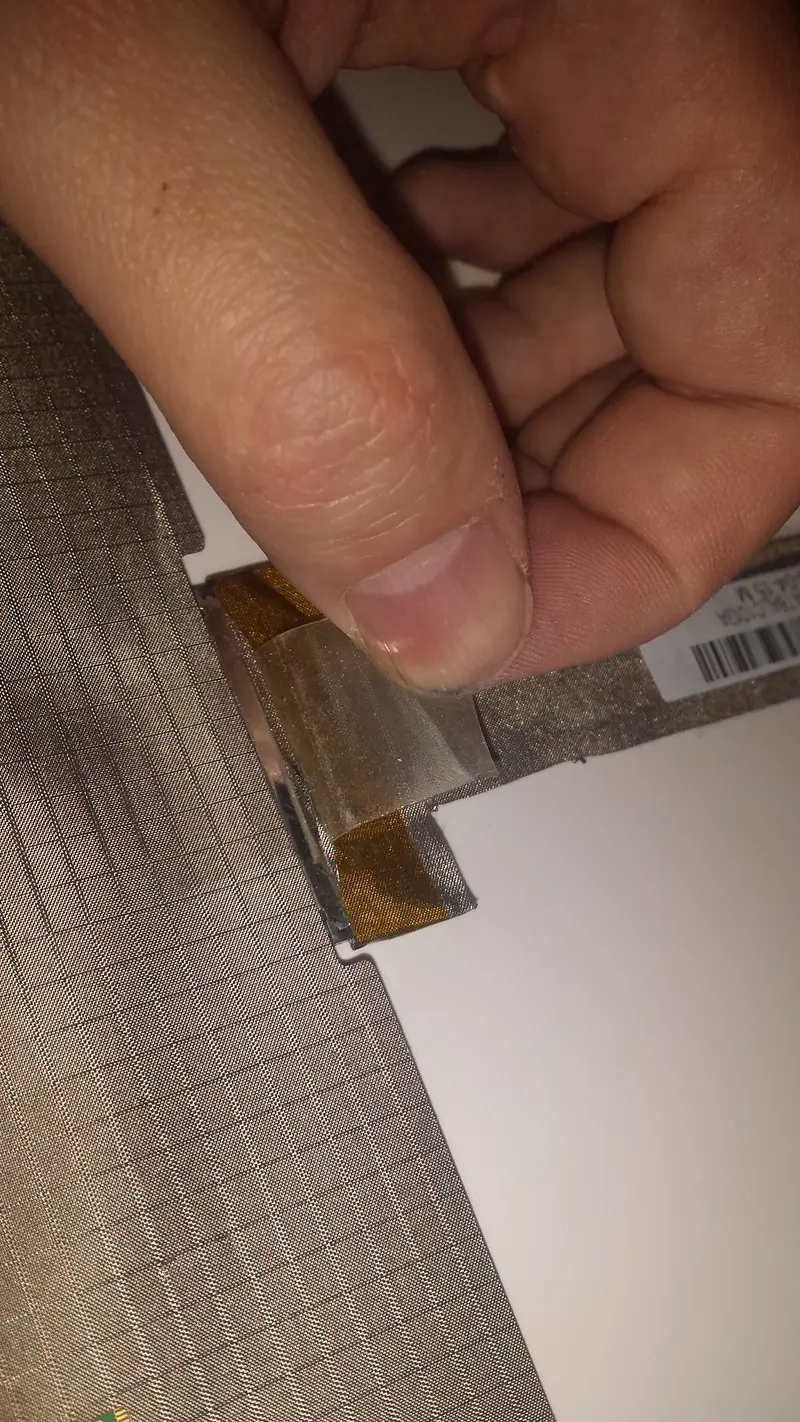

Este cable posee una cinta plastica la cual sirve para no dañarlo cuando se desconecta, se debe levantar la cinta y jalar el cable hacia afuera:

notebook

Cable desconectado:

cambiar display notebook

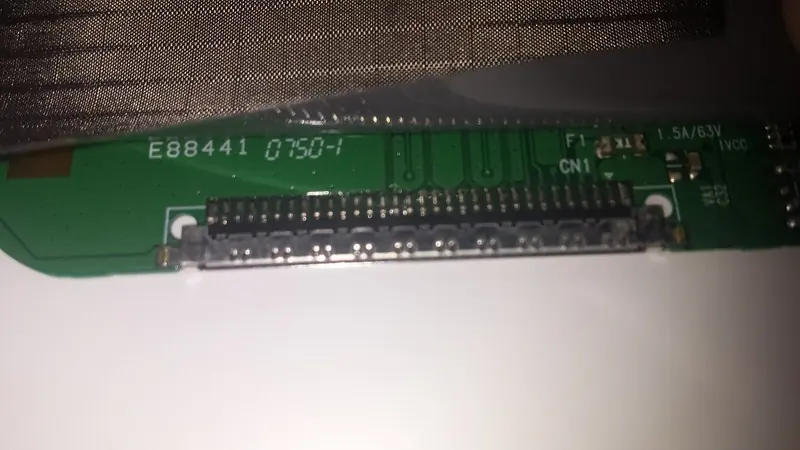

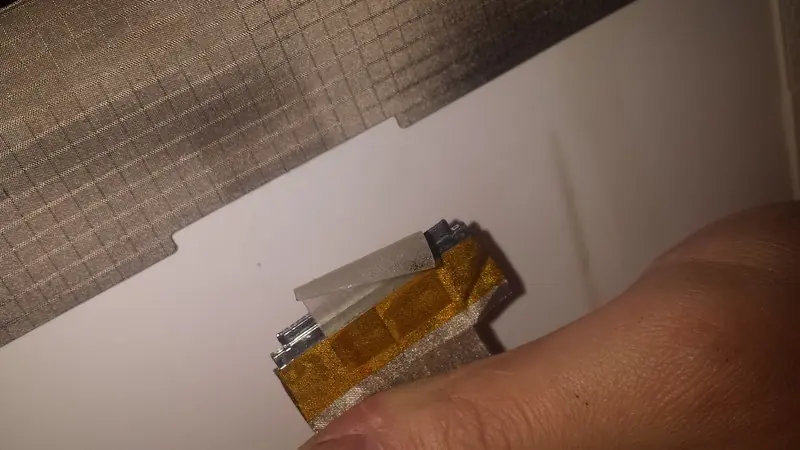

Detalle del conector LVDS:

cambiar display laptop

En este punto solo nos queda quitar el display de las bisagras:

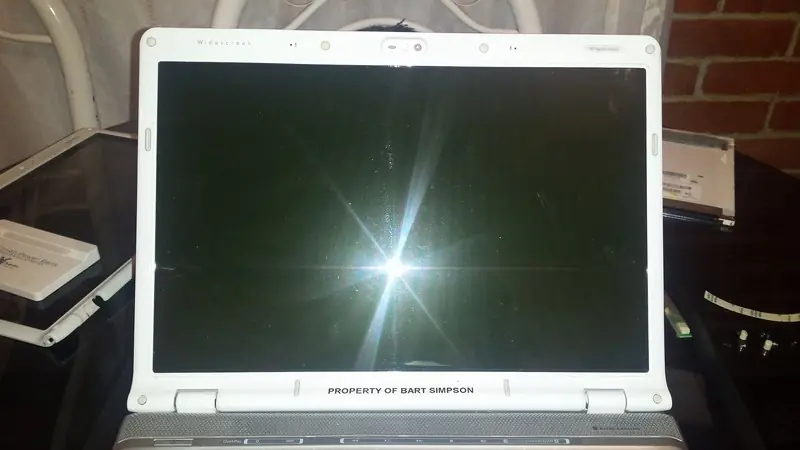

chipset hp

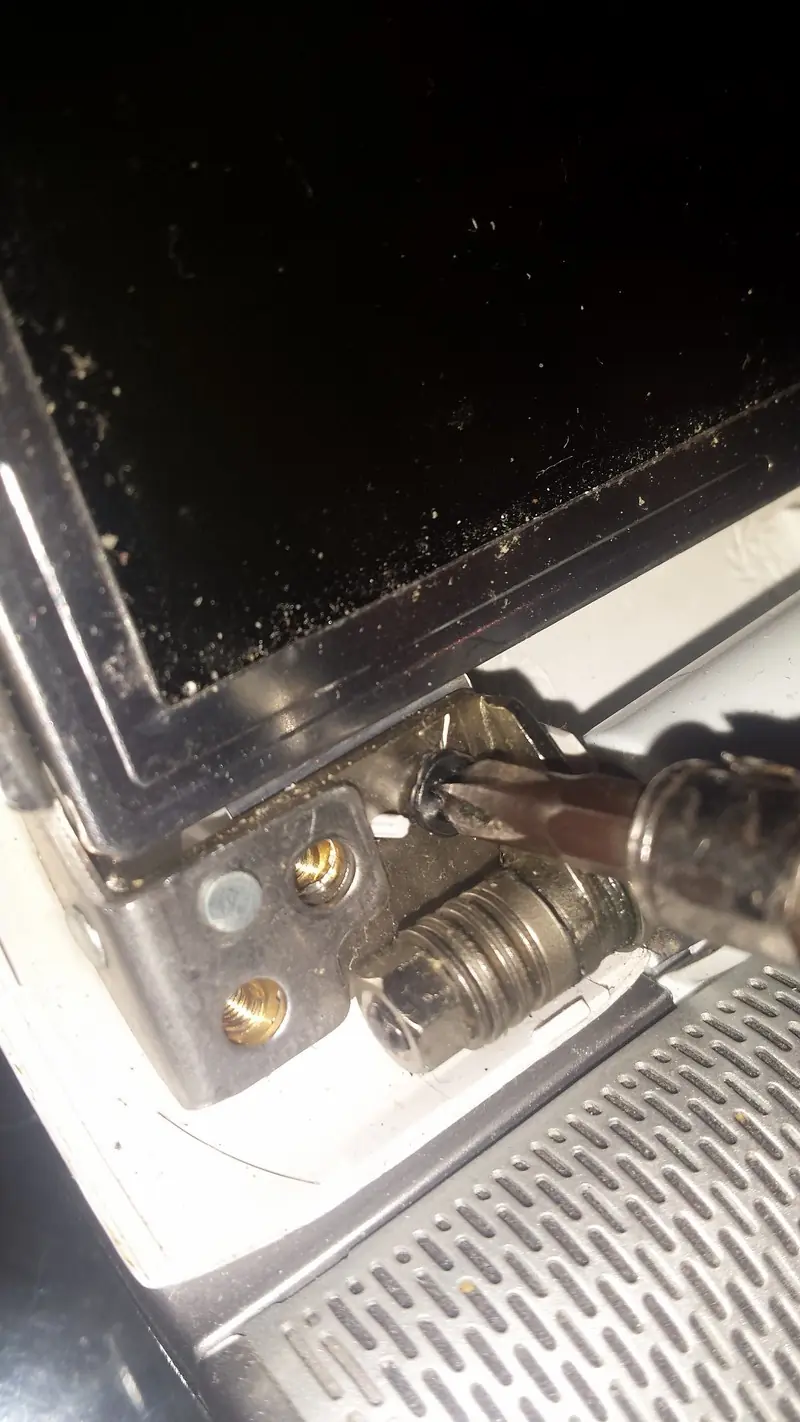

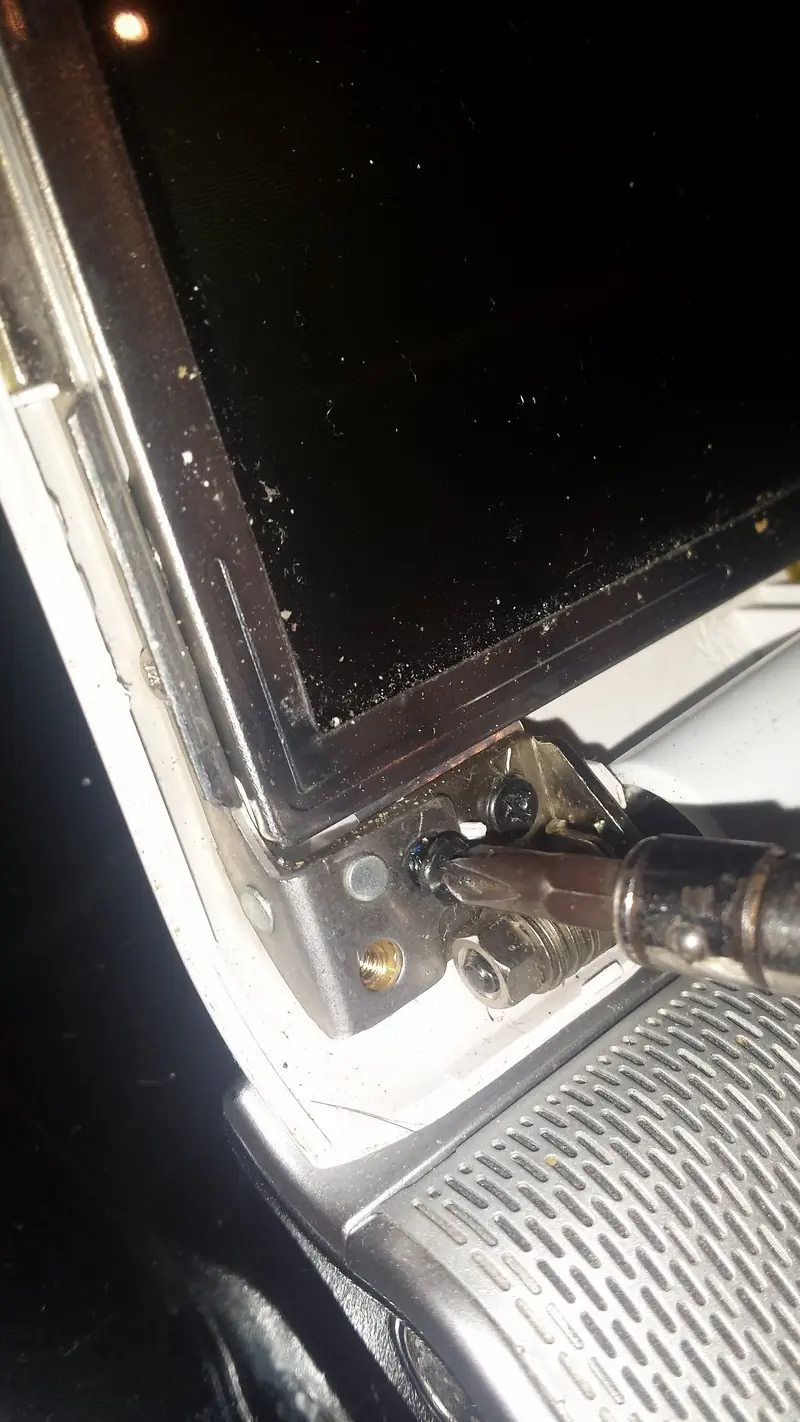

Solo tiene 2 tornillos de cada lado:

hp no enciende la pantalla

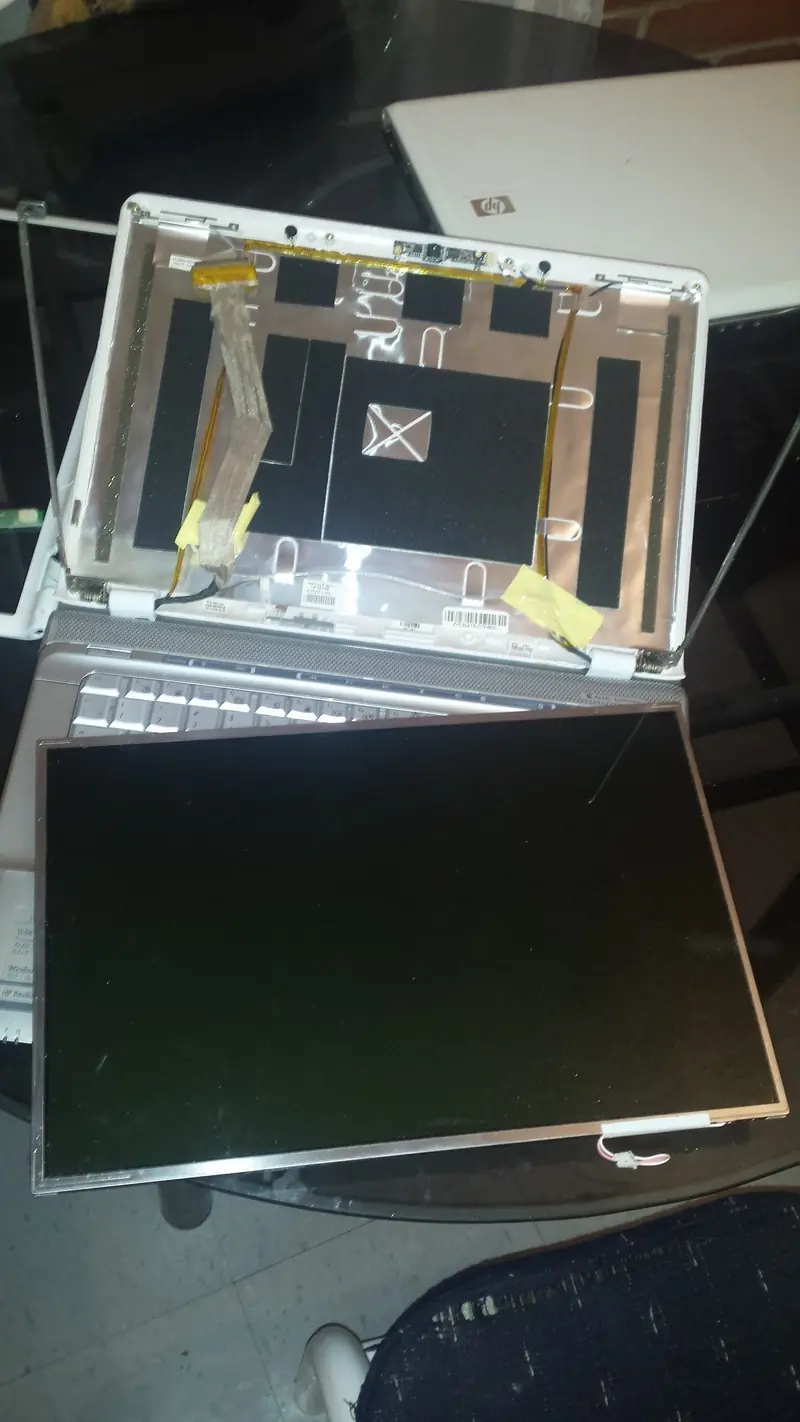

Y ya tenemos el display suelto:

cambiar pantalla notebook

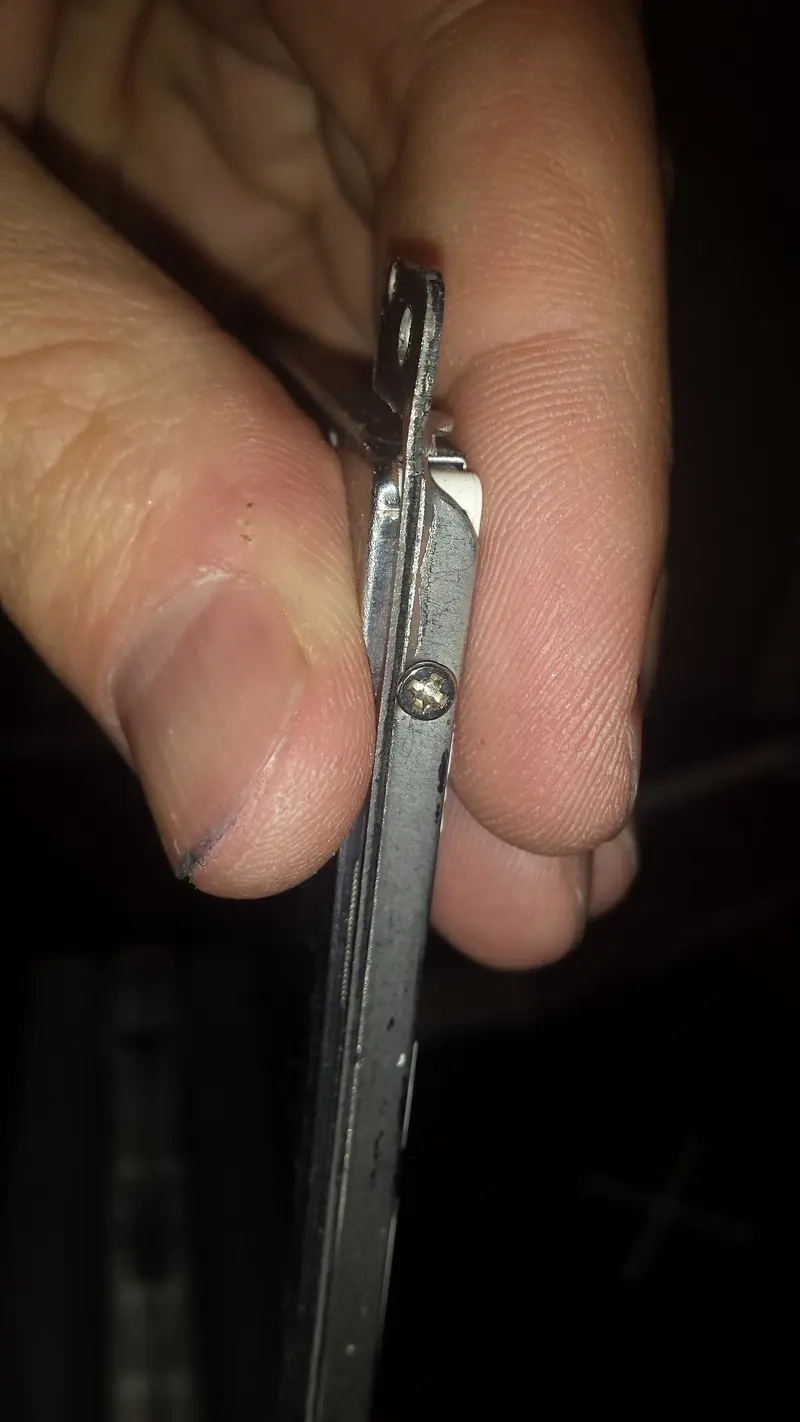

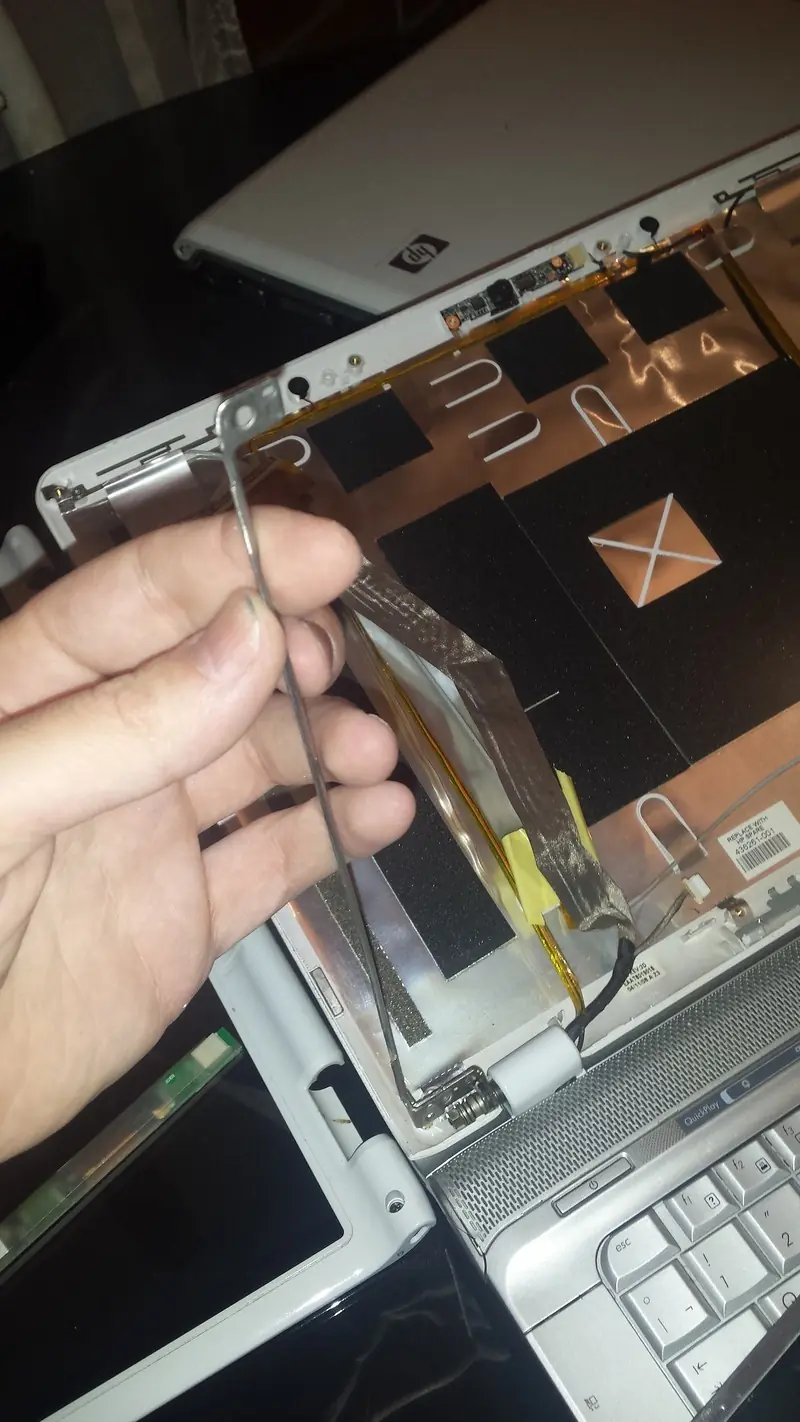

Detalle de la bisagra:

cambiar pantalla laptop

-------BARRA SEPARADORA DE BAJO PRESUPUESTO-------

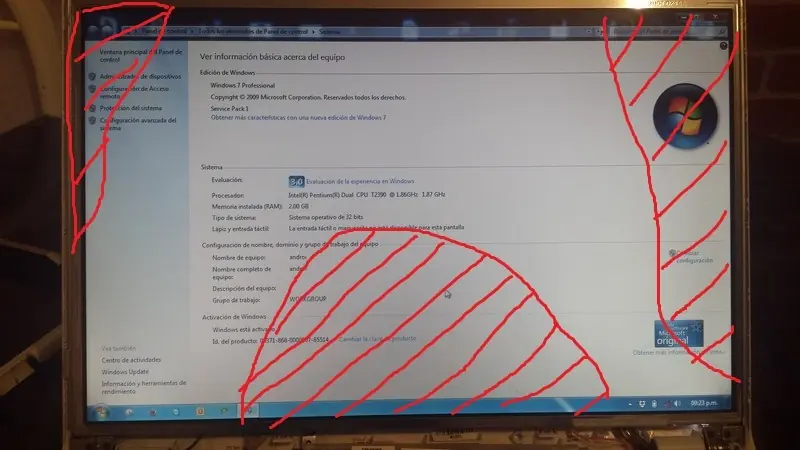

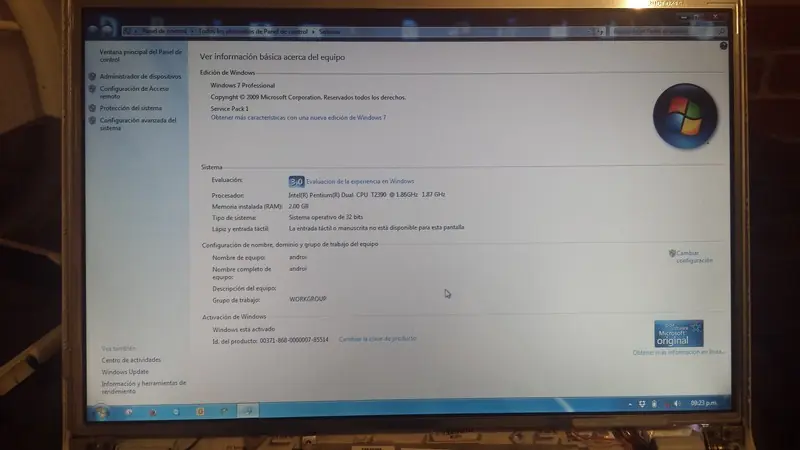

Ahora mi estimado Taringuero, te estarás preguntando para qué tanto quilombo? bueno, mi display tenia un problema (la lámpara agotada) por lo que varias zonas de la pantalla se ven con mucho menor brillo.

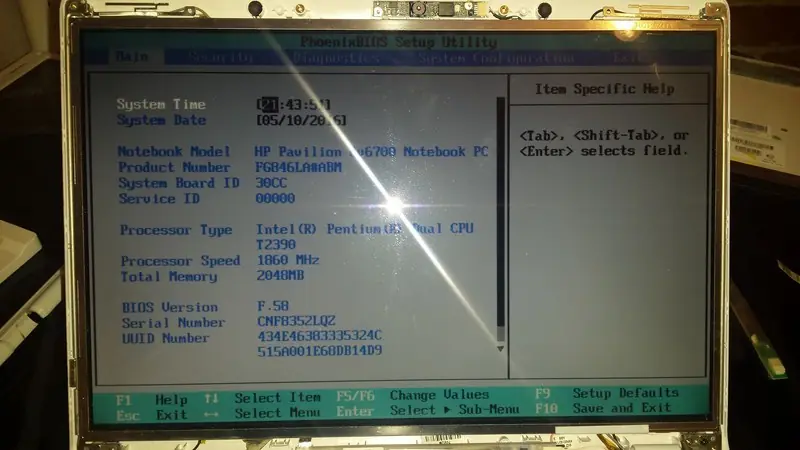

Lo alcanzan a notar?:

Cambio de pantalla a Notebook, paso a paso [Propio]

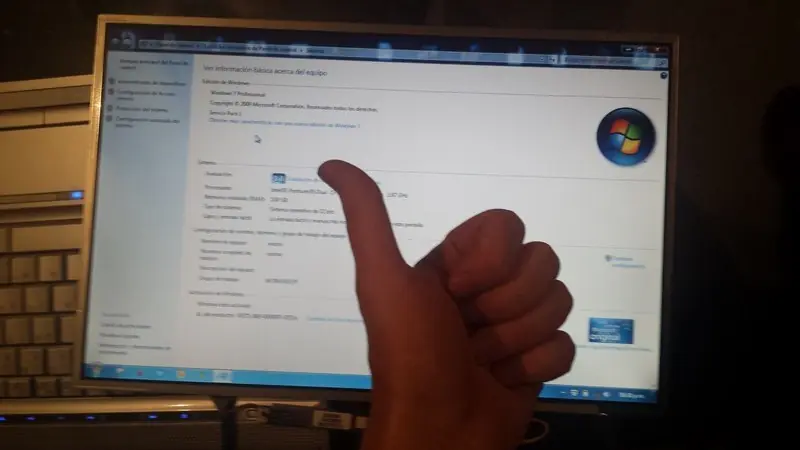

No? bueno, y ahora?

laptop

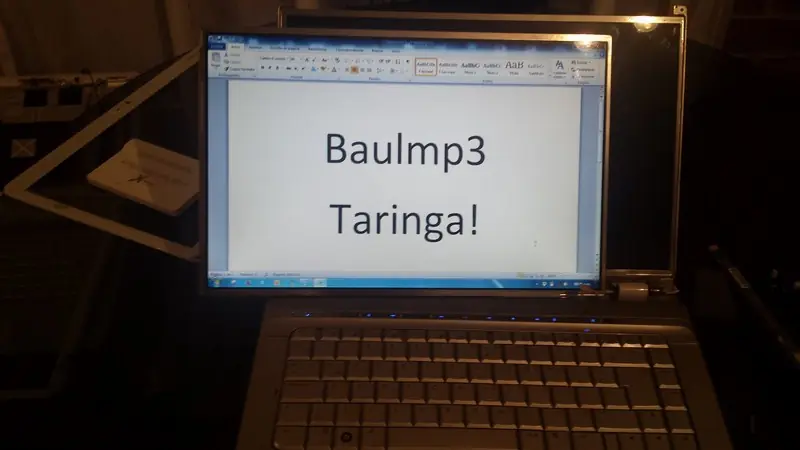

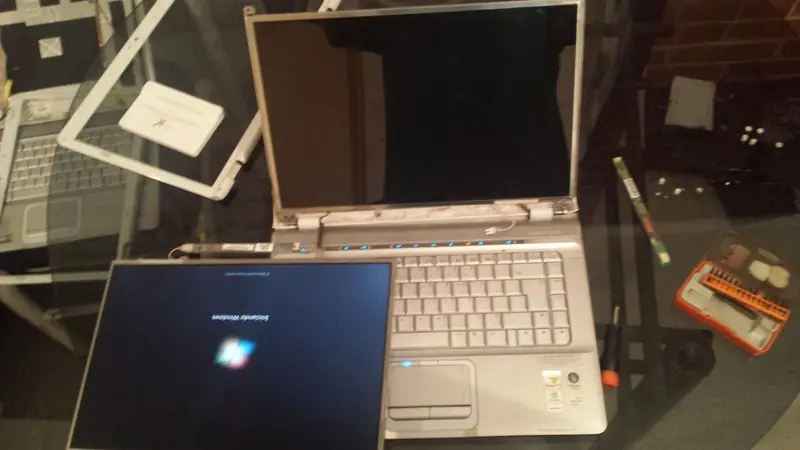

Vamos a hacer los mismos pasos con la otra notebook, pero aquí solo desconectamos los cables sin sacar el display (el otro display hay que probar que funcione bien primero, para no desarmar todo al pedo).

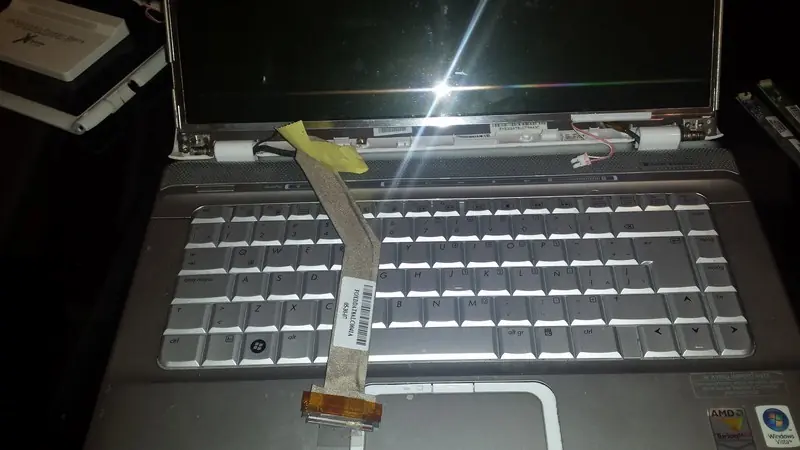

Desconectamos el cable de video y el inverter de la maquina que funciona, y pasamos el cable de video por debajo del display (para no sacarlo):

notebook
