Armar cable de RED para conectar PC a la PS3
Elementos necesarios:
* Cable UTP: minimo Categoria 5 para conectarse a 100Mbps, tambien es facil conseguir Categoria 5e que permite conectarse al igual que el Categoria 6 a 1Gbps.
Metros cantidad necesaria.
*2 conectores RJ45
*Crimpadora
*Un cuter
*Para testear el cable podemos utilizar un tester o bien probador electronico de cable UTP
Existen dos tipos de cable de red :
1- Cable punto a punto
Este es utilizado para conectar PC a HUB, PC a Switch, PC a Router.

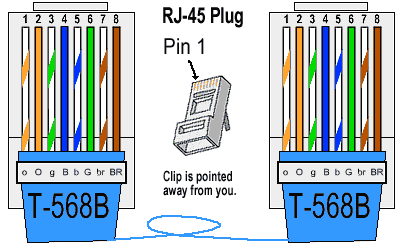

Cable punto a punto - Modo A

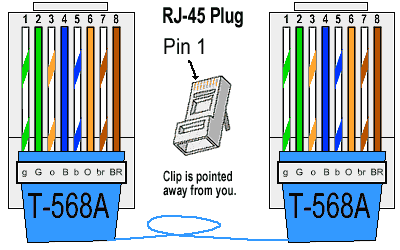

Cable punto a punto - Modo B
Los dos modos tanto A como B son iguales.

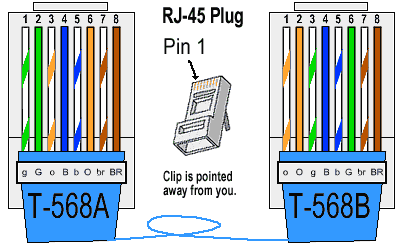

2- Cable cruzado
Este es utilizado para conectar PC a PC , Router a Router, PC a PS3
Este tipo de cable hace un mix entre el Modo A y B de la conexion punto a punto.
Hoy en dia es indistinto conectar una PC a Router utilizando tanto con un cable cruzado o un cable punto a punto ya que lo resuelve el Router la conexion.
Para conectar la PC a la PS3 vamos a utilizar el Cable Cruzado.
Pasos para armar el cable :
1- Agarramos una punta del cable de red y lo cortamos con el cuter o con la crimpadora para tener el borde de forma pareja.
2- Luego con el cuter cortamos el forro protector del cable aproxidamente unos 3 cm. Este paso lo realizamos en los extremos.
3- Luego separamos los cablecitos acomodandolos de forma a la estructura del cable cruzado.
4- Luego que acomodamos los filamentos (cablecitos), los debemos cortar de manera pareja para que tengan un largo de 1.5 cms.
5- Luego introducimos los cablecitos dentro la ficha RJ45. (Observacion: tener cuidado con la posicion de la ficha RJ45, la posicion correcta para introducir los cablecitos es ver los conector para nuestro lado)
6- Una vez que conectamos los filamentos utilizamos la crimpadora para fijar la ficha.
7- Cuando tenemos el cable armado, podemos utilizar el probador electronico para chequear si el cable esta correctamente armado, es decir, si estan los contactos presionando el cable . Tambien podemos utilizar un tester probando si hay continuidad entre contacto en los extremos del cable . Si no tenemos alguno de ellos, probamos de una si funciona.
