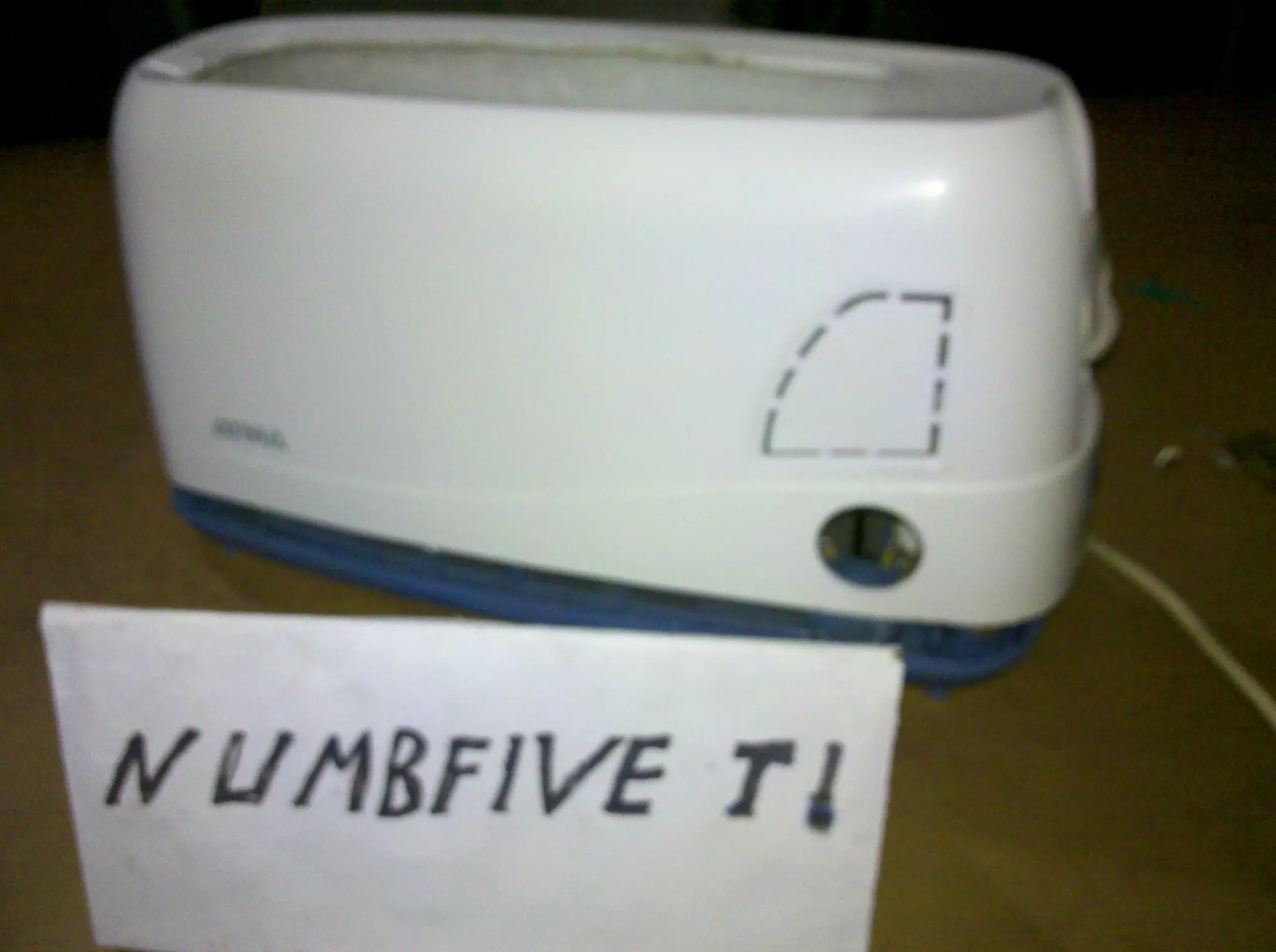

Gracias por pasar por mi nuevo post,en esta ocasion les traigo como reparar una tostadora describiendo como se realiza un simple empalme en este caso,veremos eso por ahora.
Buen aca con ustedes el post!

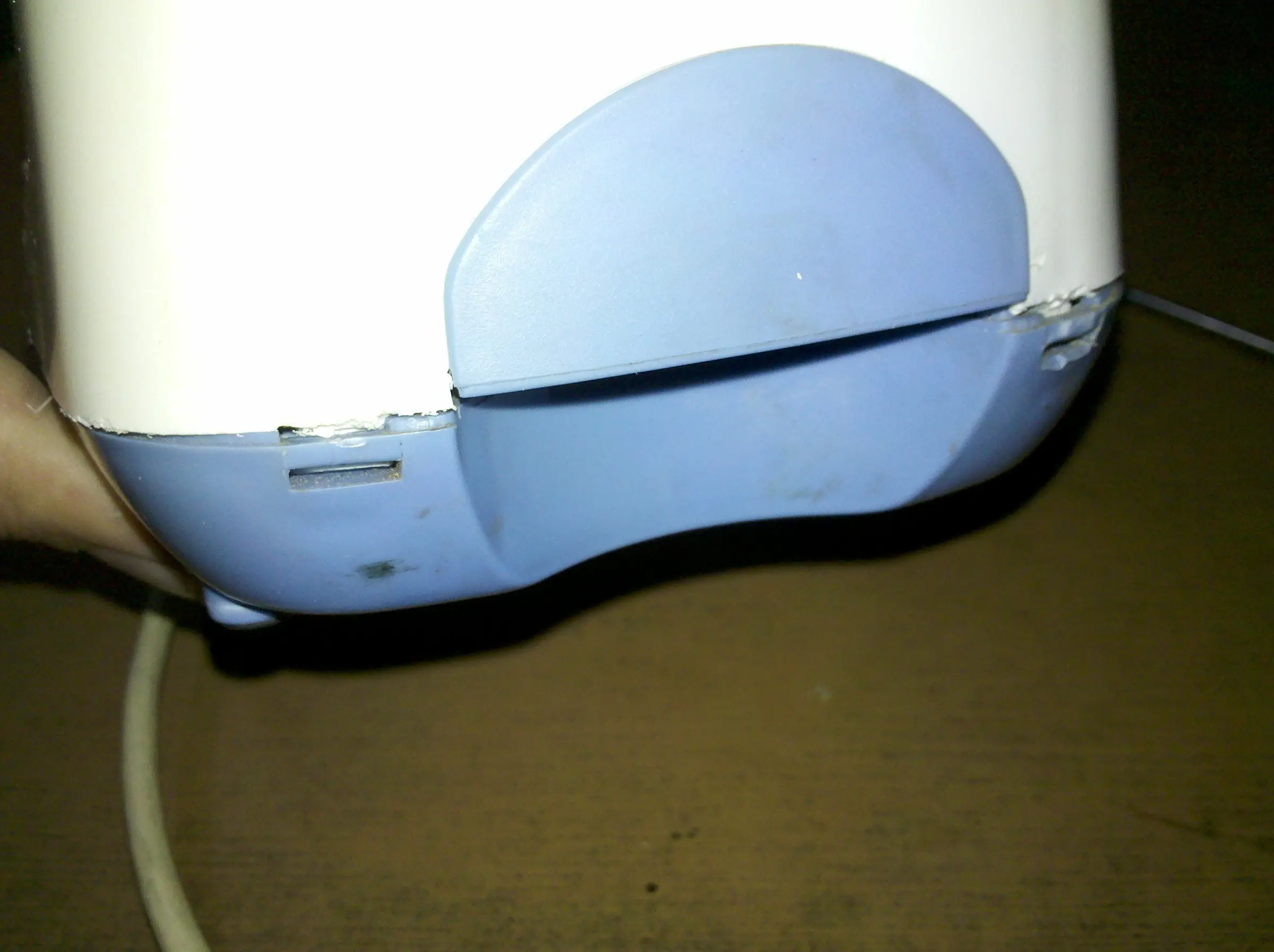

Levantaremos las trabas...en este caso ya parece que habian metido mano antes...

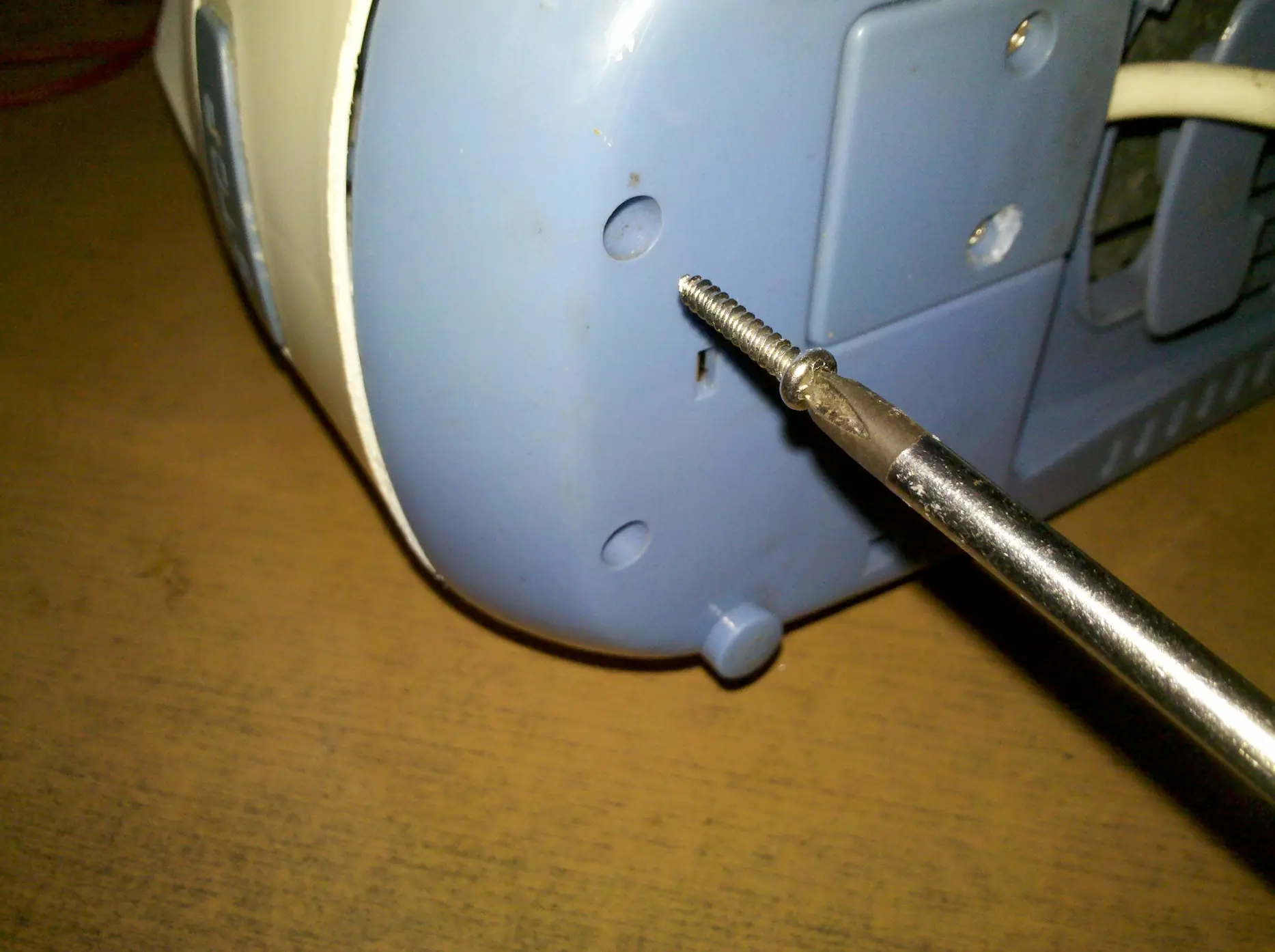

Quitaremos los tornillos de la base.. aca son solo 2 y se realiza con un destornillador largo por que estan bastante profundos....

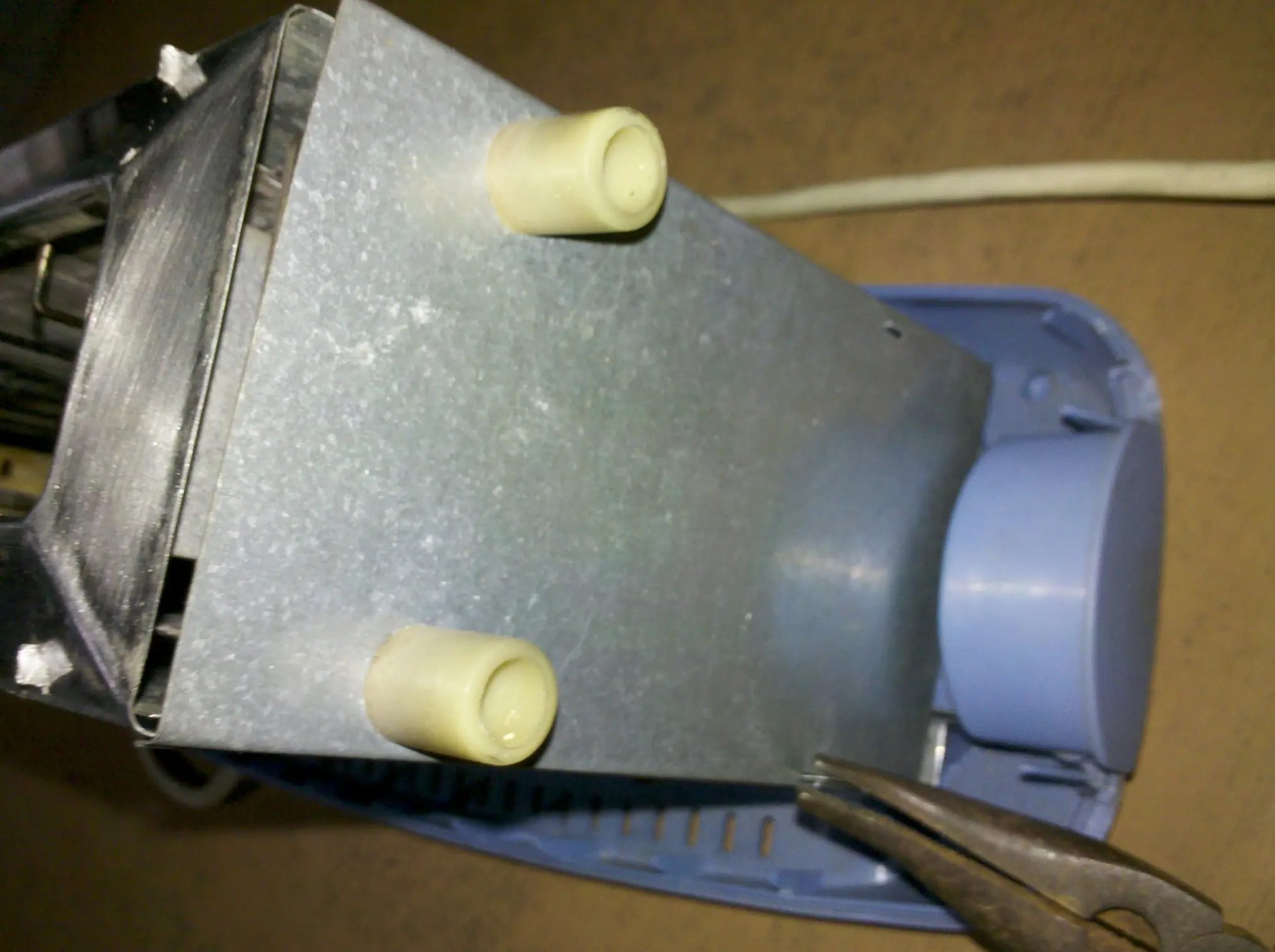

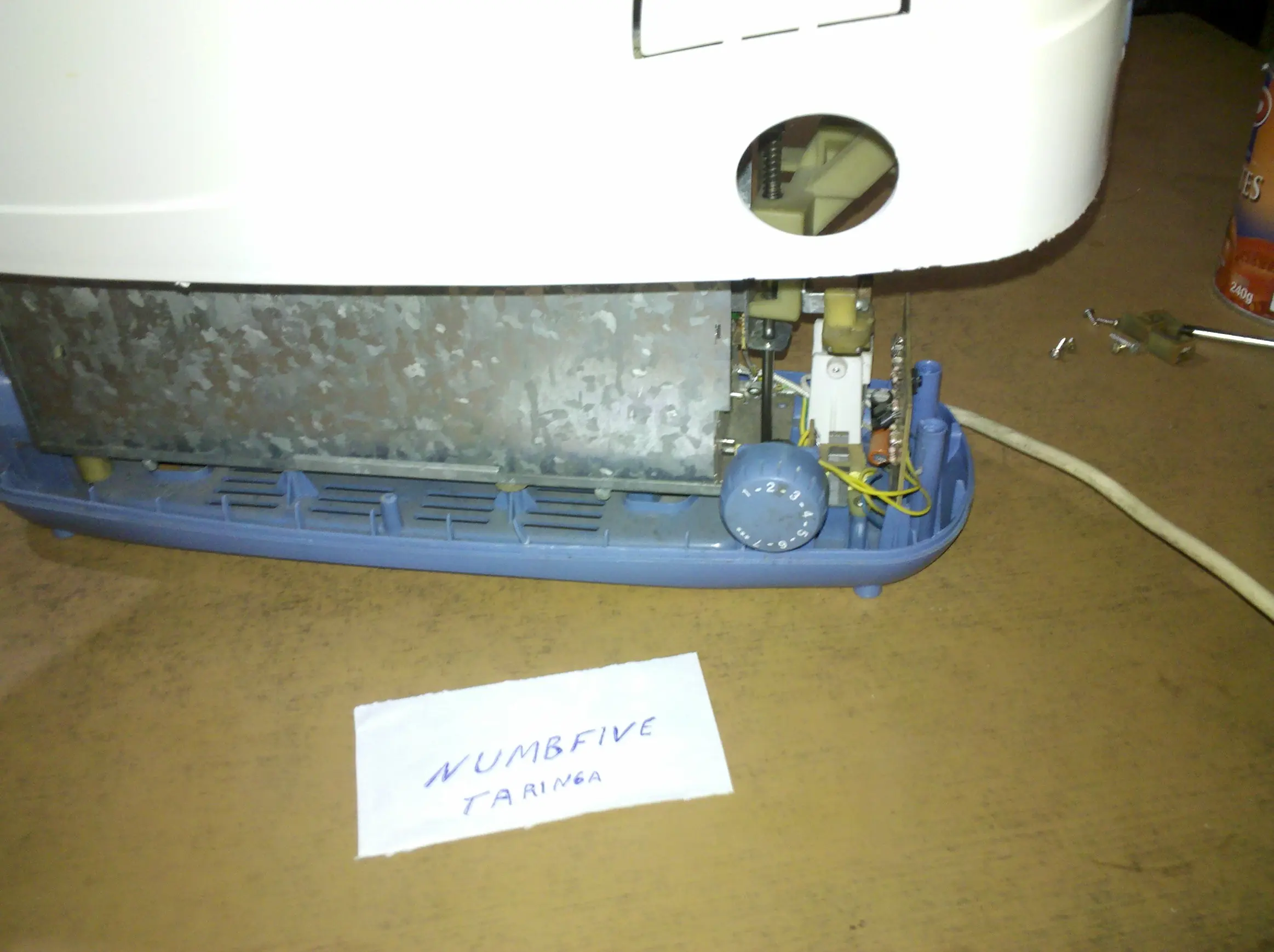

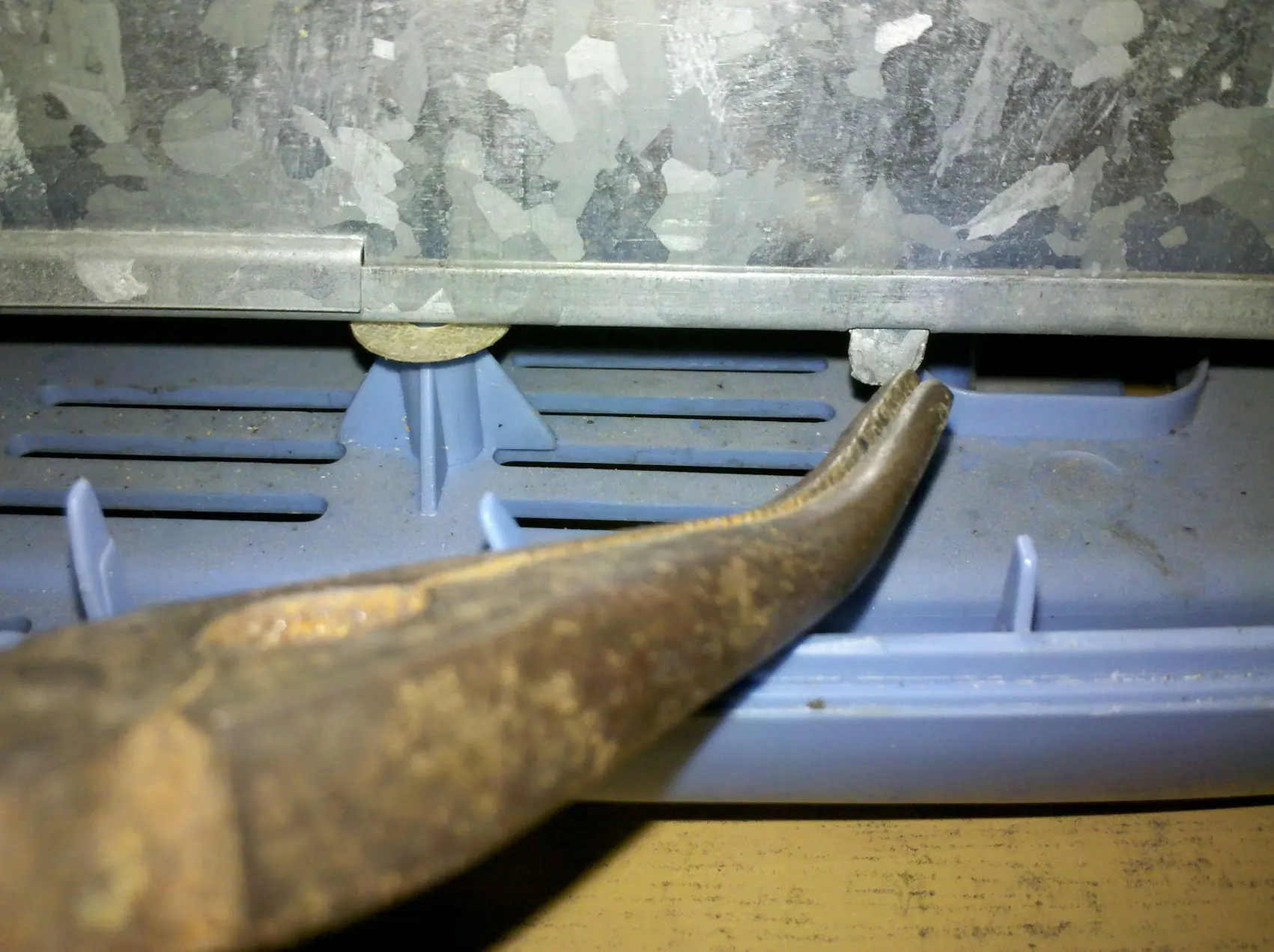

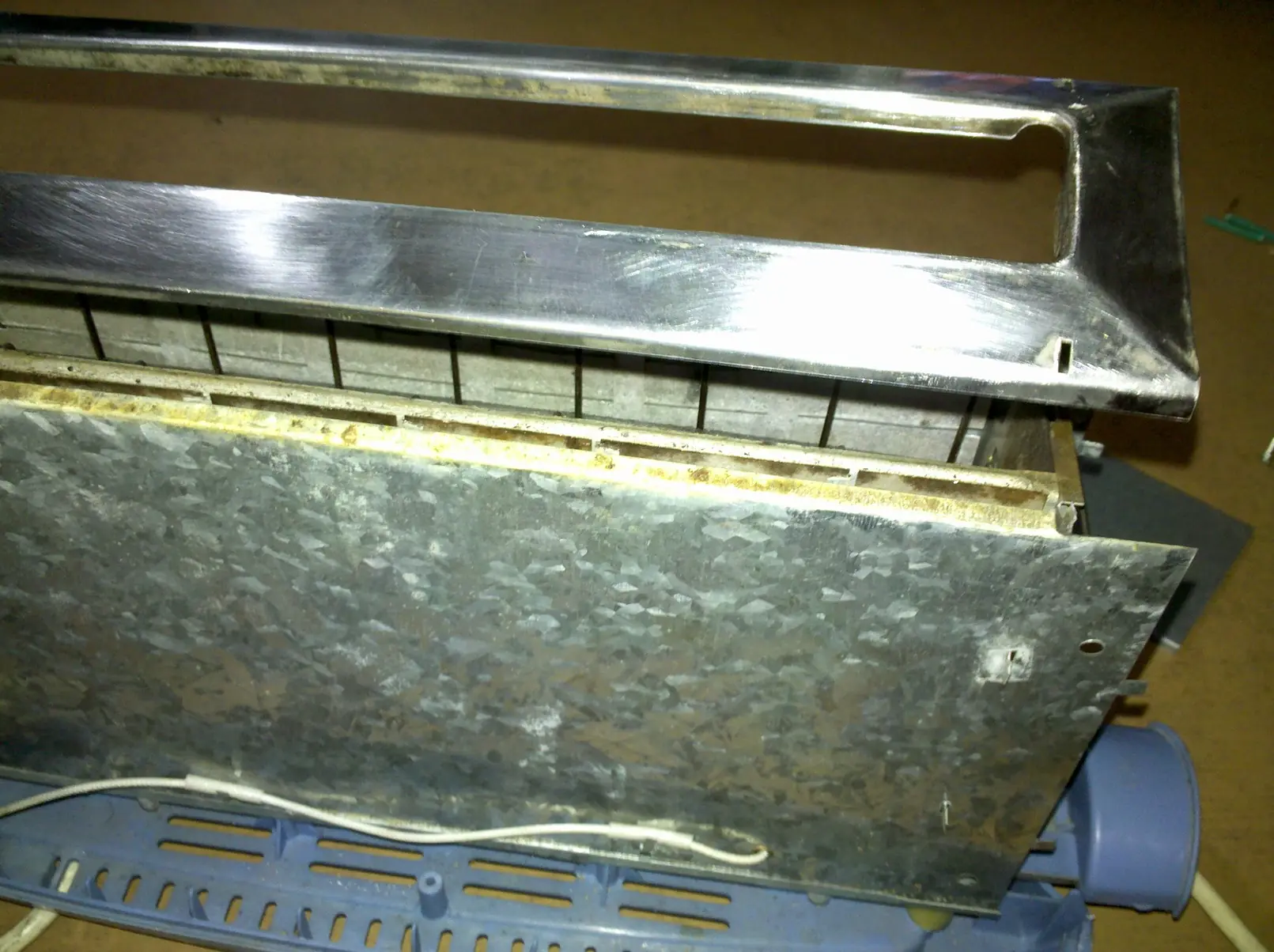

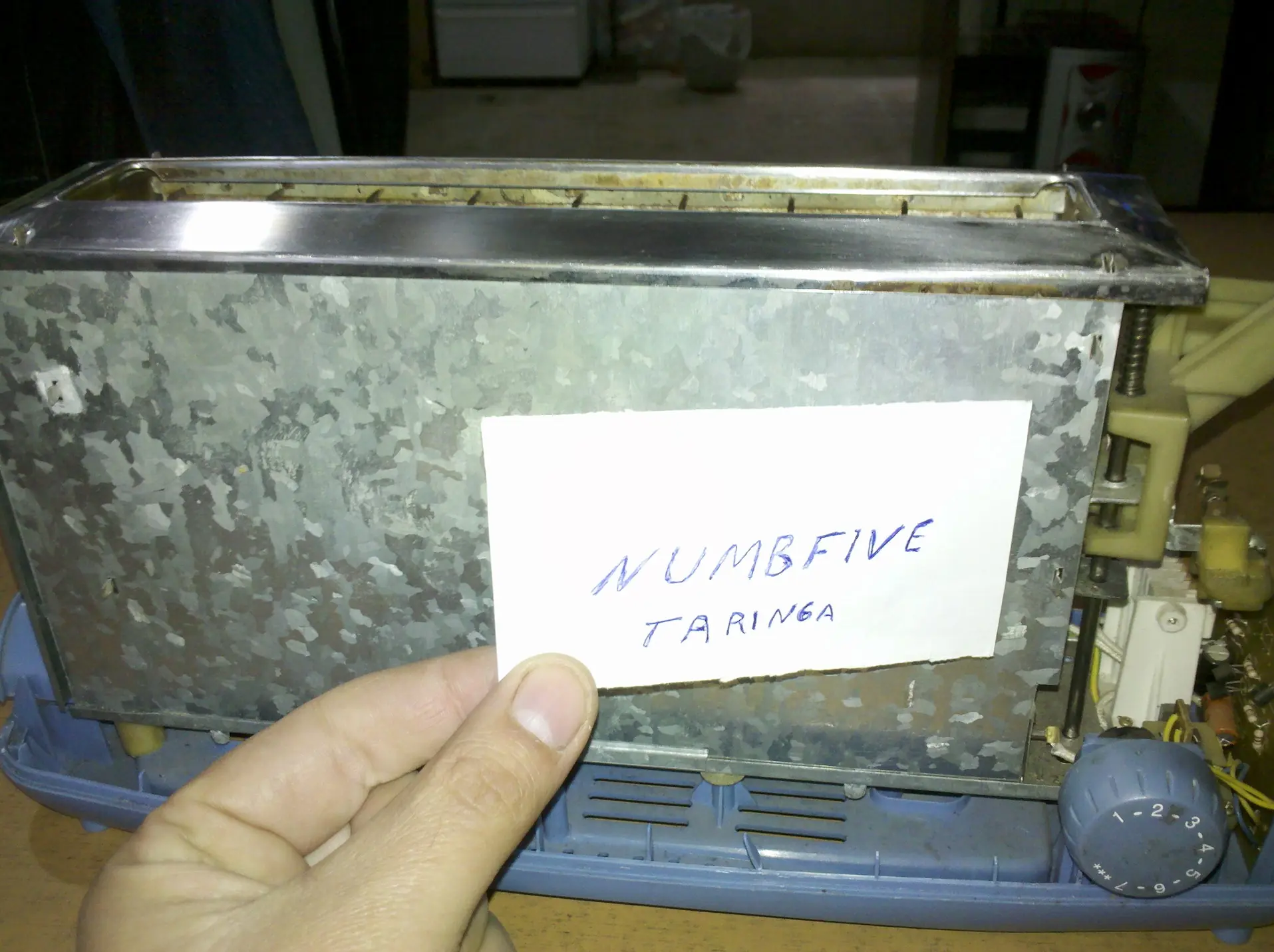

Por comenzar una vez abierta debemos quitar el doblez de la chapitas laterales,la posterior y la de la ranura de entrada de pan, que con una simple pinza iremos enderezando una a una todas.....

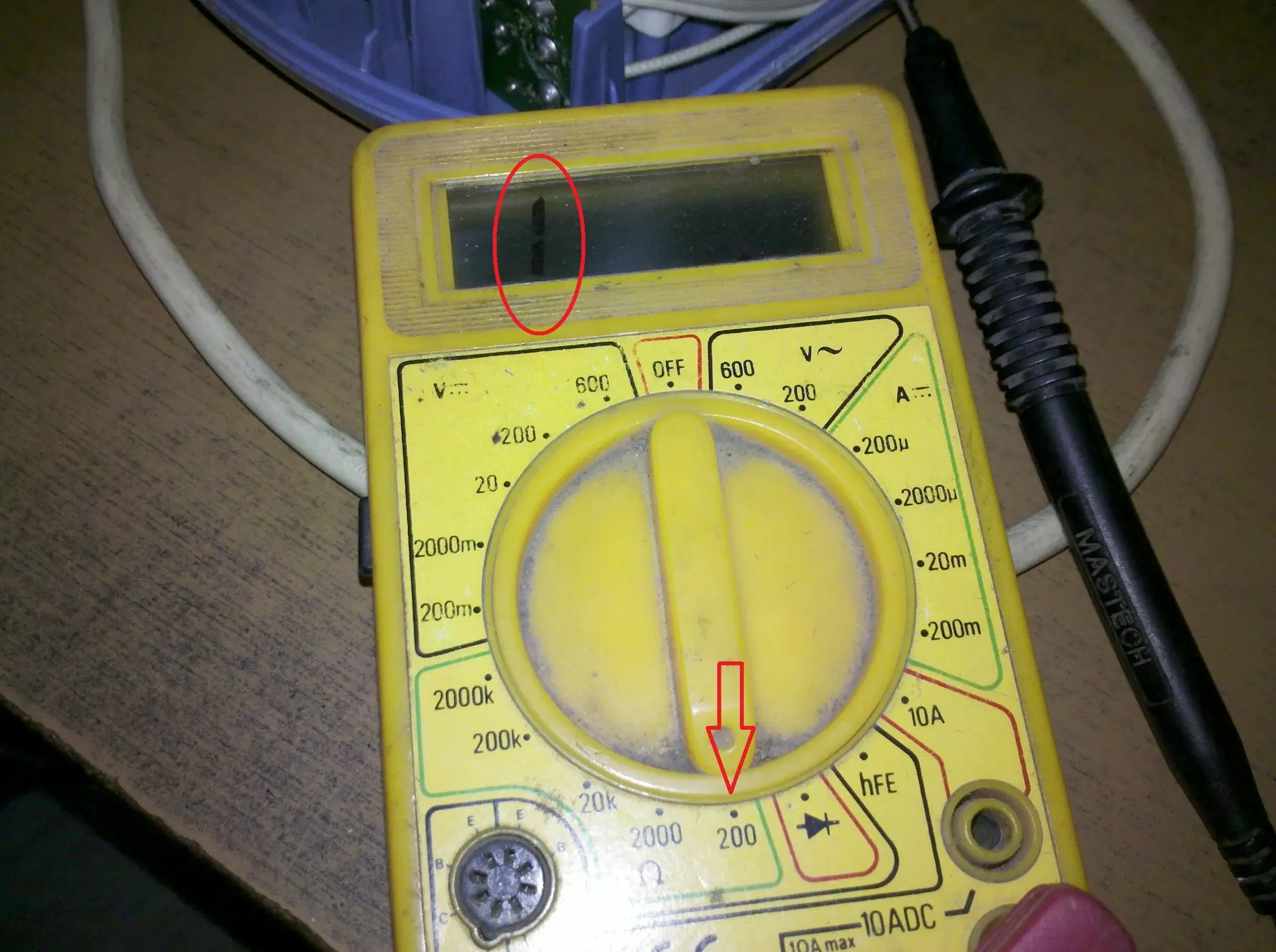

veran como al medir la resistencia en en esta cara con un tester nos dio abierta 1 aca es donde nos enfocaremos por que tenemos que encontrar el problema

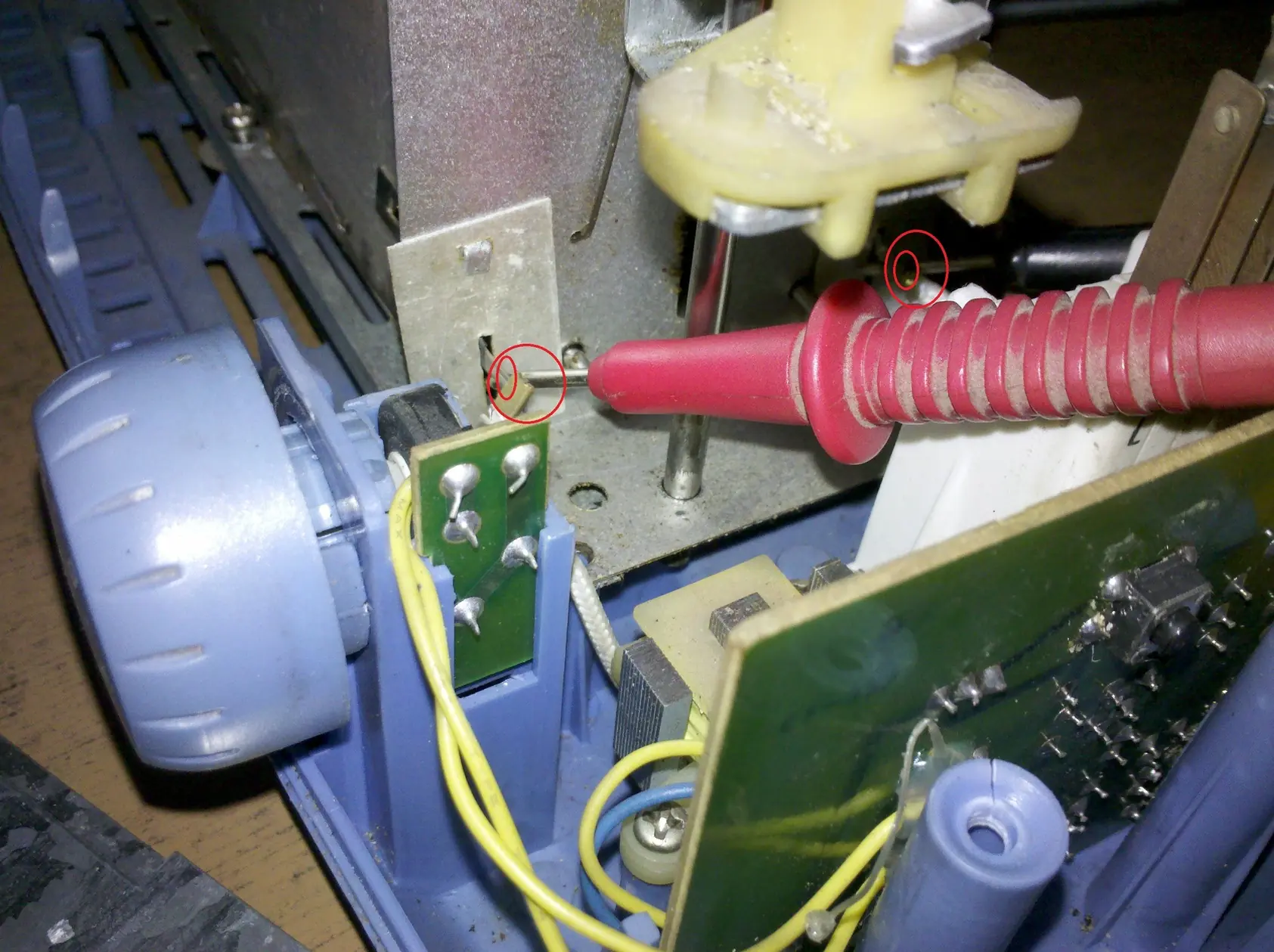

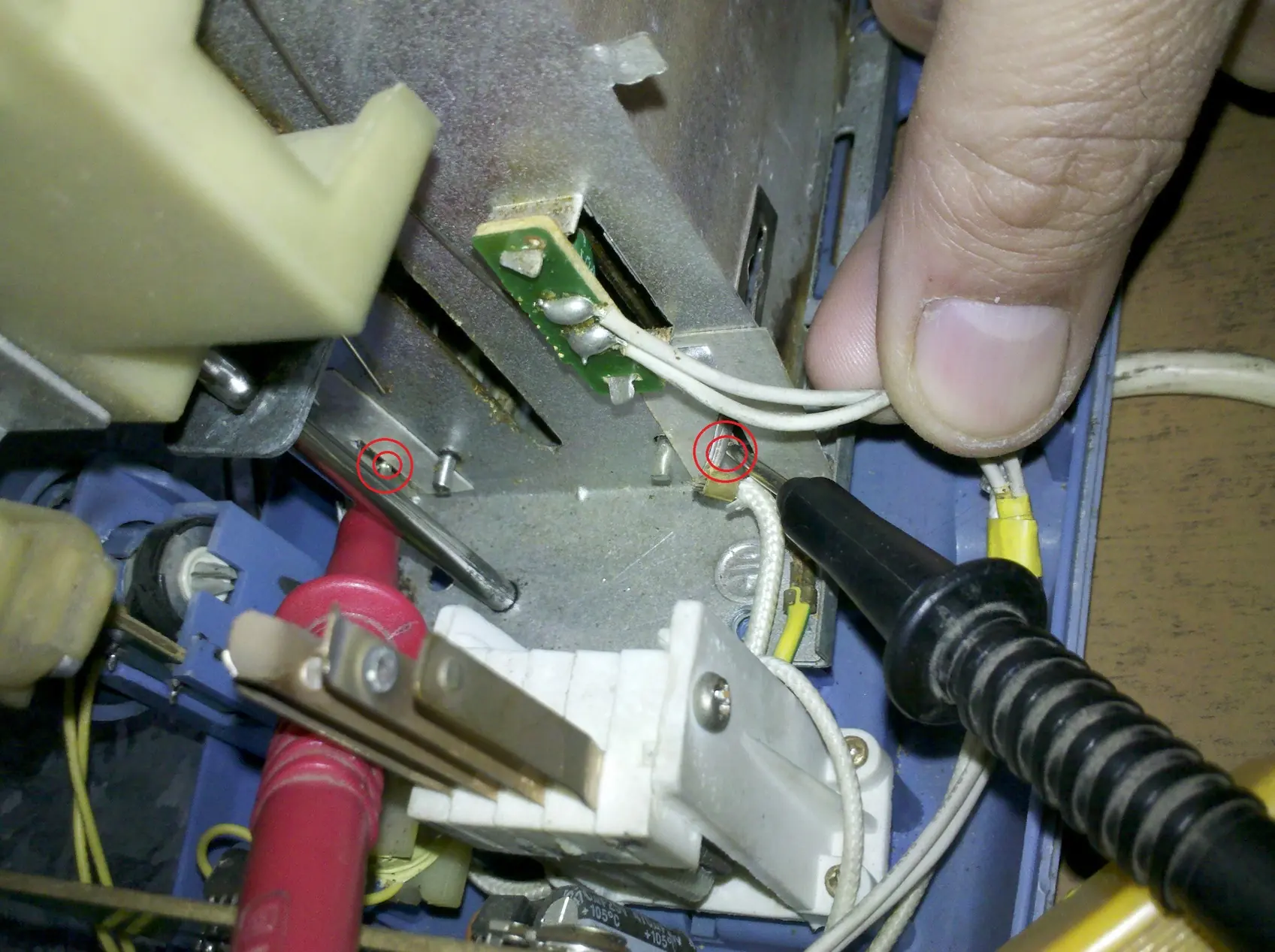

Aca veran como medir la resistencia en los terminales principales,con un tester veremos eso y deberia al menos darnos una lectura de 400homs

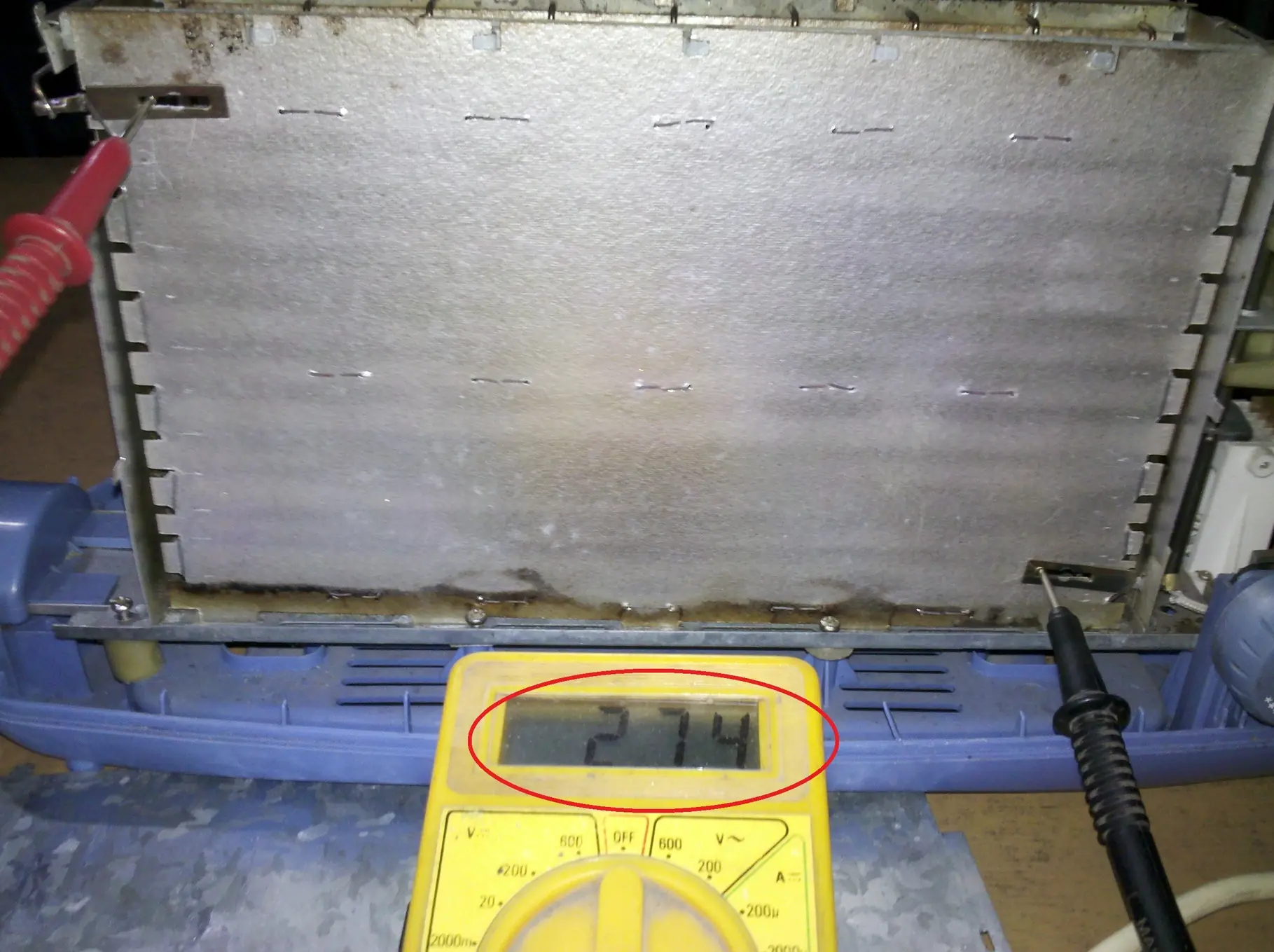

Esta cara esta bien

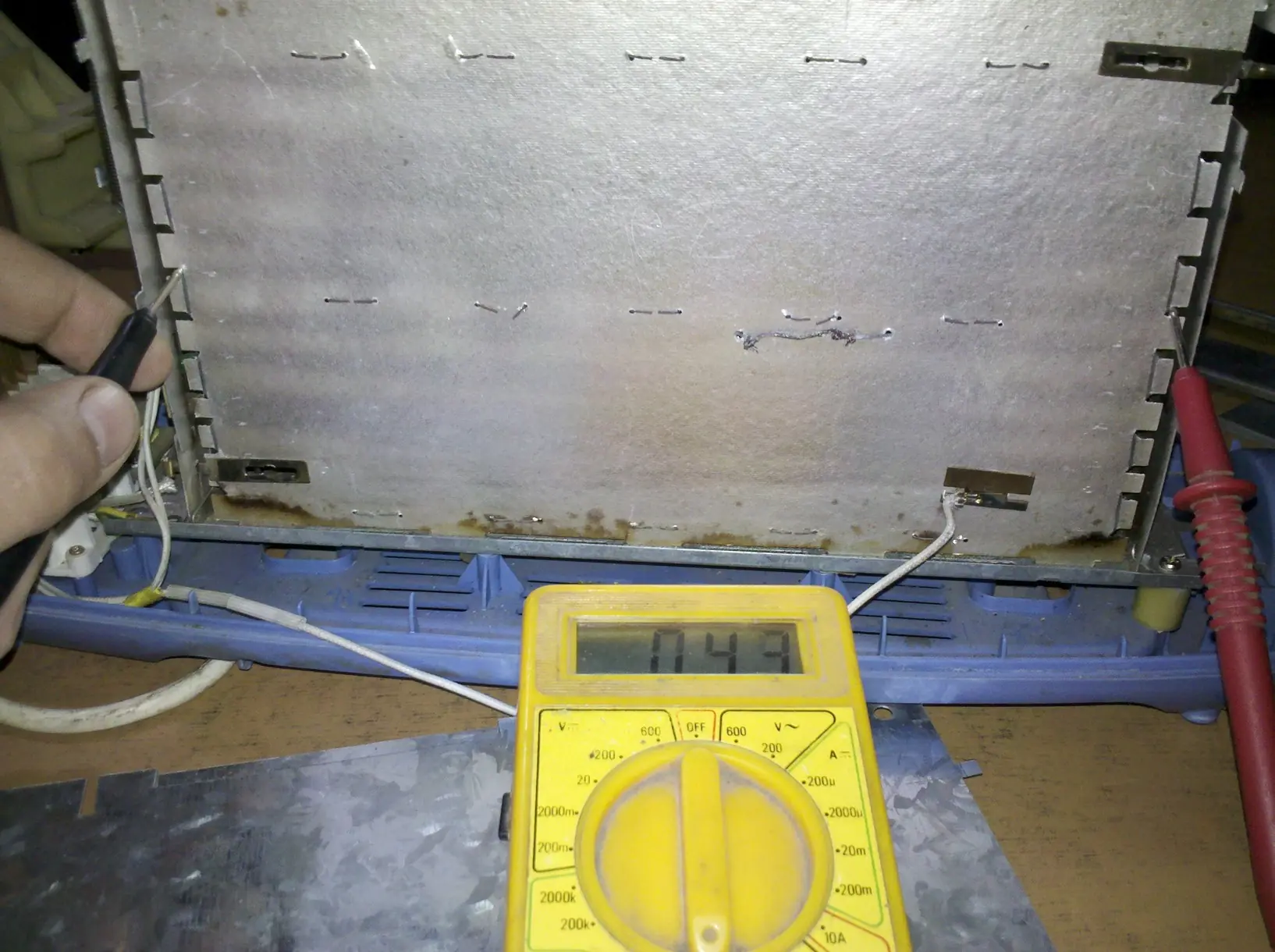

Esta es la que esta mal,ahora haremos los arreglos

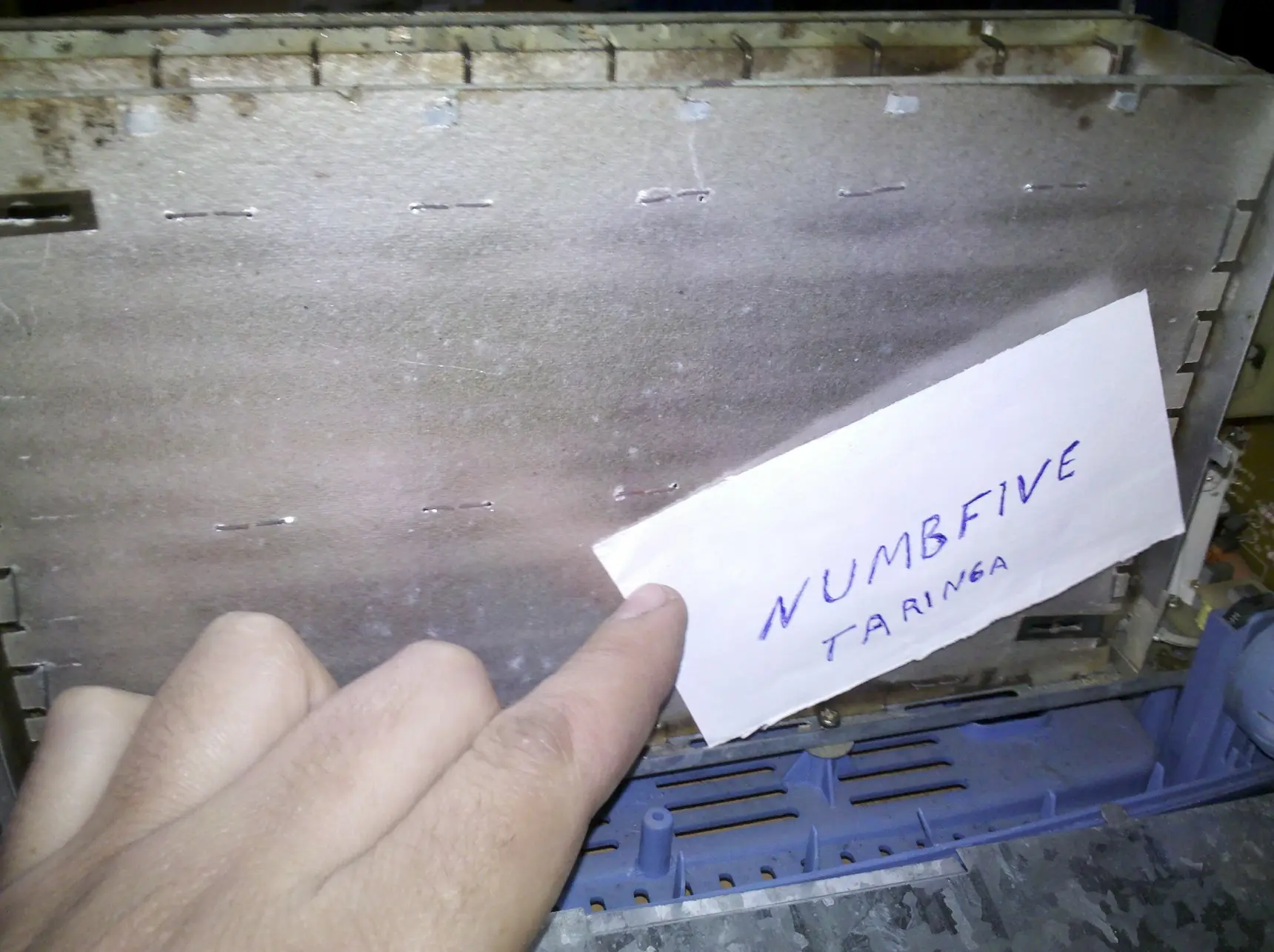

Buen aca dimos con la espira afectada y sacamos hacia afuera las 2 puntas cortadas simplemente haciendo un hueco con la misma punta del tester ya que la mica(es lo plateado que vemos de soporte de toda la resistencia)es muy blanda y se perfora facil y las uni con un simple cable,empalmandola bien apretada y con cuidado de no romper
Aca ven una de las 2 caras de las resintencias en los terminales principales medimos con un tester deberia al menos por el error,una estar abierta,es decir con alguna espira de la resistencia cortada .

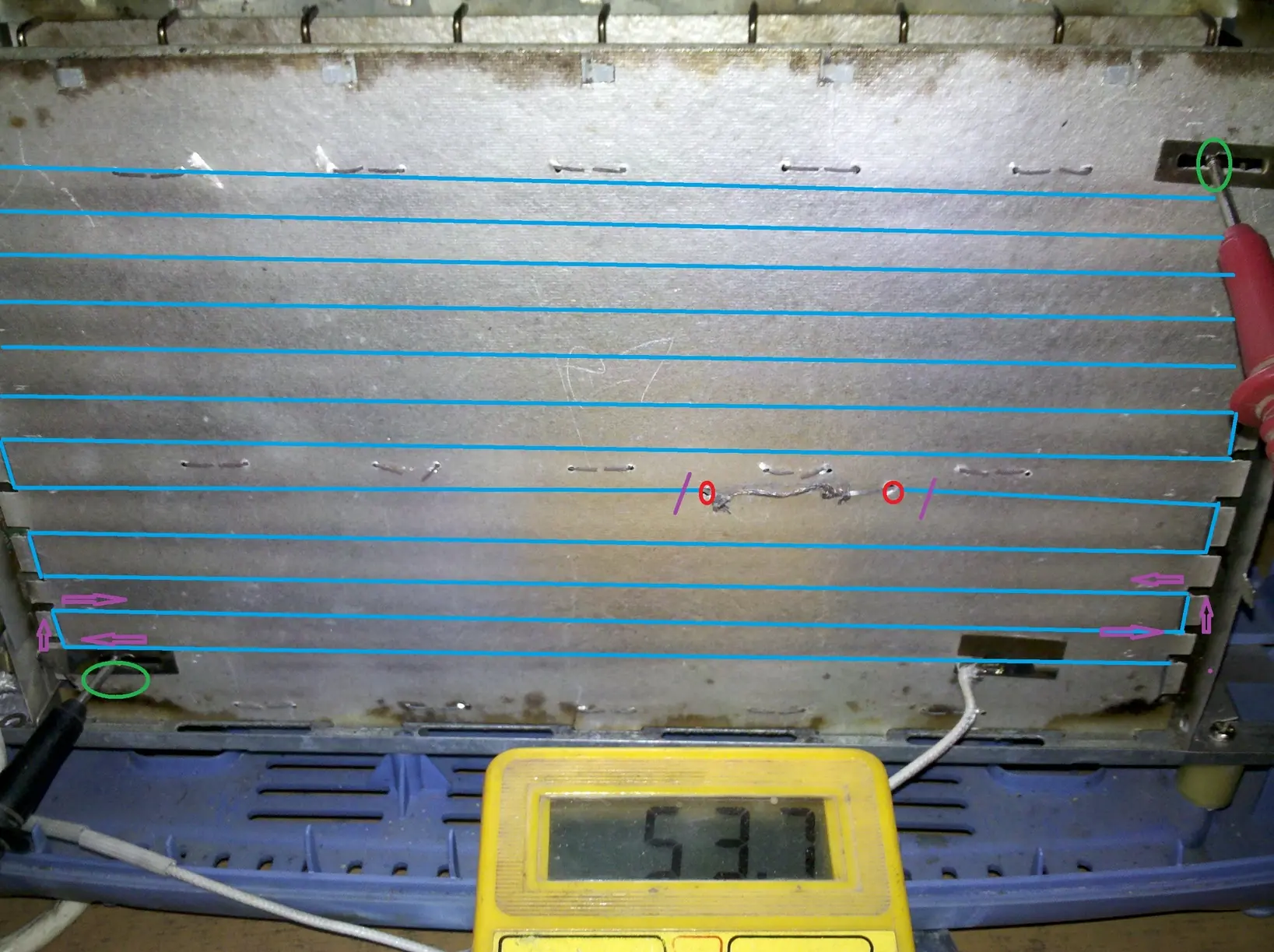

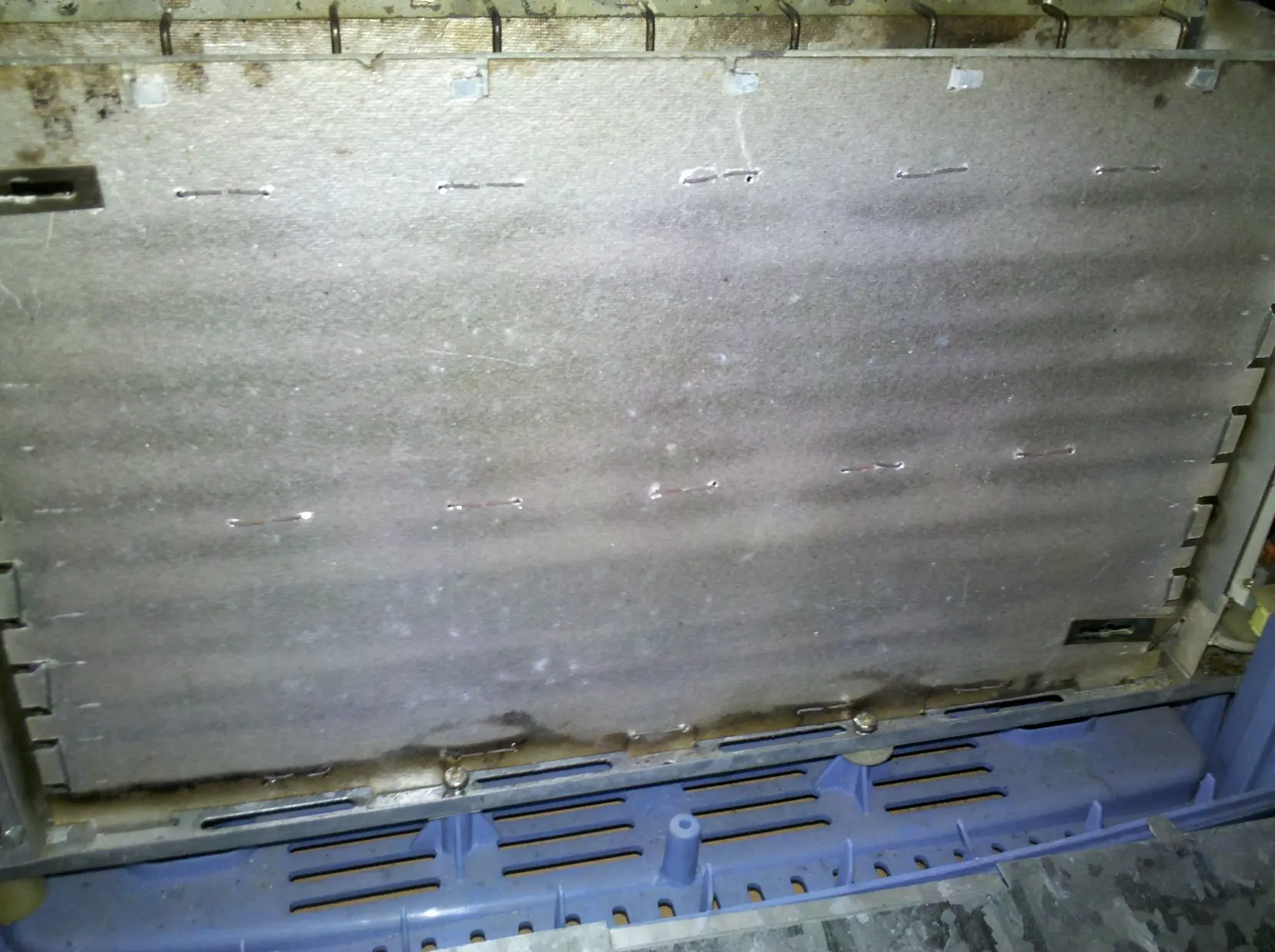

Las espiras laseñale con verde,se aprecia el recorrido escalonado que tiene y para medirlo observamos la linea horizontal, ahi se ve la zona que ya repare y señale .

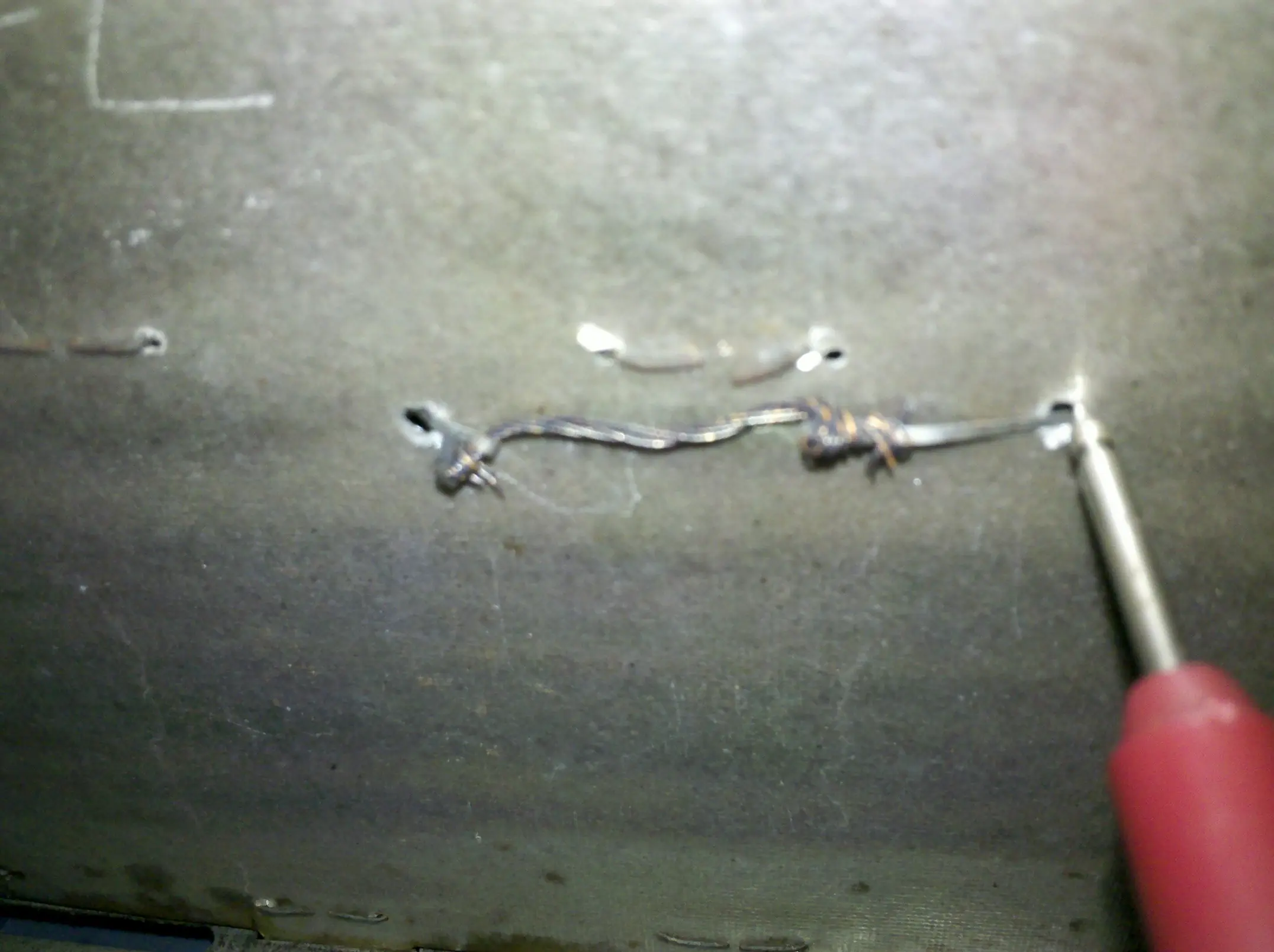

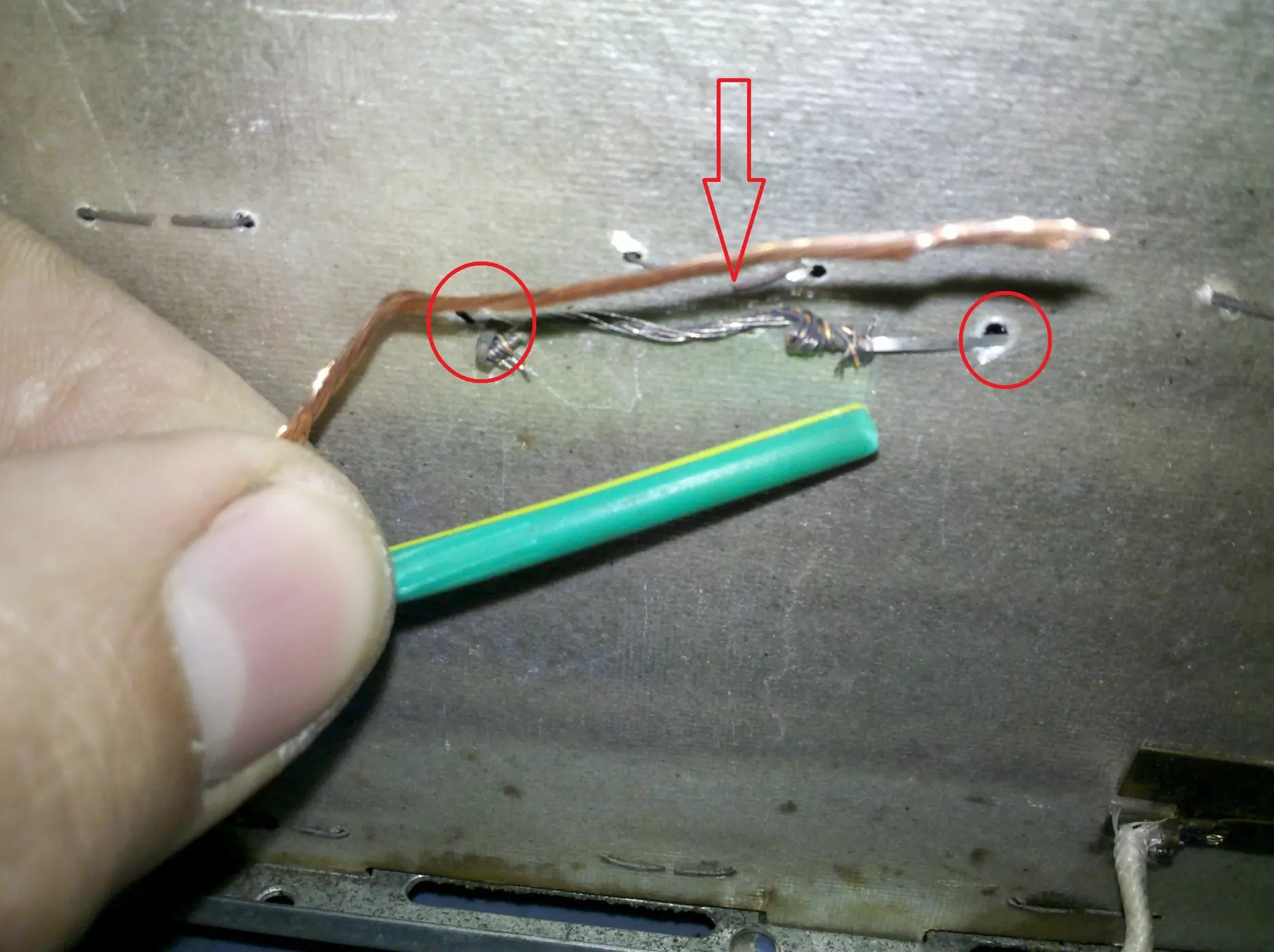

Aca vemos el empalme realizado sobre la lamina del conductor resistivo que pasamos al otro lado mediante unos orificios ....este empalme se realizo con un simple cable de 2.5mm sin el aislante,que quitamos previamente...
Una vez realizado el trabajo,listo a probar y luego armarlo....
Para armar solo resta proceder con los pasos como del desarme,pero mas facil.....buen y listo!
Aca en prueba,ya conectado y funcionando,se ve el rojo vivo en que se encuentra la resistencia..
Listo terminado....
-----------------------------------------------------------------------------------------
-----
