Nochebuena. Bolsitas con cosas dentro. Un pote de crema de leche, un Nokia 1100 en una...
Llegamos y sorpresa! La crema inundaba la bolsa y el Nokia. Limpié lo que pude por fuera, pero tenía el LCD manchado y la luz de linterna parpadeaba siempre.
El 25 me senté con paciencia y un par de llaves torx y empecé a limpiar... y se me ocurrió documentar el armado
Quizá le sirva a alguien
Primero lo primero: Voy a mostrar las partes que lo componen ya desarmado, y luego cómo se arma.

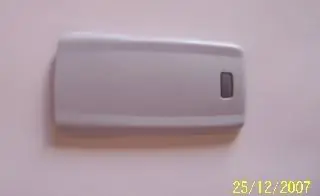

La tapa de la batería es ésta y no hay mucho que decir. Excepto que tenía crema

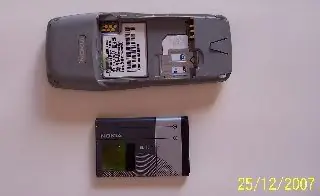

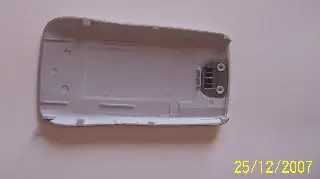

La tapa cubre la batería, que va insertada en la parte posterior del teléfono

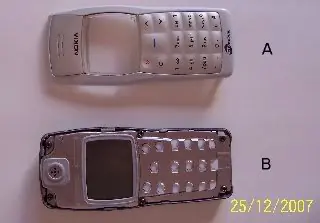

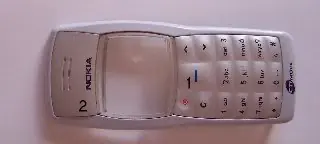

En el frente del teléfono va la cubierta que tiene el teclado, está a presión con un par de enganches y con las uñas sale fácilmente...
y quedan separados A de B
Hasta ahí iba contento, limpiando con hisopos y servilletas de papel.
Se me ocurrió golpearlo para ver si salía algo, y salió crema

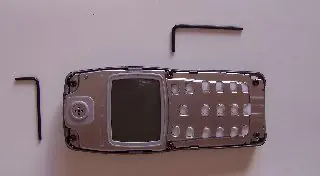

Por eso, busqué un par de llaves torx (esa cosas que uno compra para una ocasión como ésta...)
Los dos tornillos de la izquierda son más chicos que los 4 restantes.
Caprichos de diseño supongo, tienen el mismo largo.

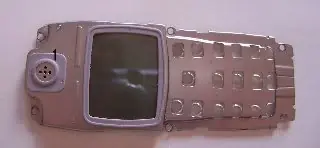

Al quitar los 6 tornillos sale fácilmente, por un lado el teclado con el LCD, visto de frente:
la referencia 1 es el altavoz, el cual no se puede (o no pude) desarmar,
y la membrana quedó grasosa de la crema y suena a un 60% del volumen normal

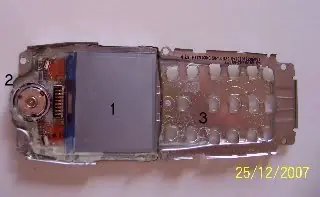

Y la vista posterior muestra el LCD (1), la plancha del teclado (3) y el culo del altavoz,
que tiene ranuras suficientes para guardar medio pote de crema.
A los lados del LCD se filtró también, imposible limpiarlo.

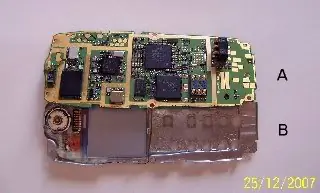

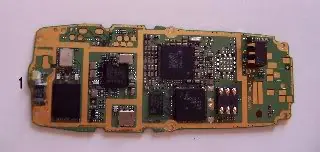

Y por otro queda la circuitería.
La referencia 1 es el led que hace de linterna, la crema es bastante conductora y quedaba encendido.

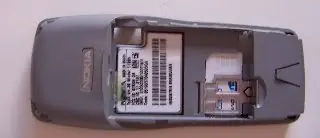

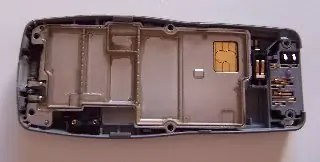

Falta limpiar el plástico que soporta la circuitería, y si miran bien...
me dejé el chip puesto, que animal!
Una vez todo limpio, sencillamente se vuelve a armar en el orden inverso al desarme
y solucionado, teniendo en cuenta que el altavoz tiene un contacto circular con el centro marcado por un resorte

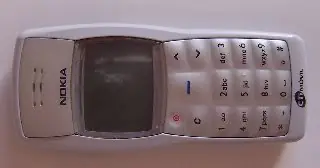

Y te queda así:
Y antes que lo diga otro: el nokia 1100 es viejo y sin multimedia, pero es un fierro. Saludos!
Llegamos y sorpresa! La crema inundaba la bolsa y el Nokia. Limpié lo que pude por fuera, pero tenía el LCD manchado y la luz de linterna parpadeaba siempre.
El 25 me senté con paciencia y un par de llaves torx y empecé a limpiar... y se me ocurrió documentar el armado
Quizá le sirva a alguien
Primero lo primero: Voy a mostrar las partes que lo componen ya desarmado, y luego cómo se arma.
La tapa de la batería es ésta y no hay mucho que decir. Excepto que tenía crema
La tapa cubre la batería, que va insertada en la parte posterior del teléfono
En el frente del teléfono va la cubierta que tiene el teclado, está a presión con un par de enganches y con las uñas sale fácilmente...
y quedan separados A de B
Hasta ahí iba contento, limpiando con hisopos y servilletas de papel.
Se me ocurrió golpearlo para ver si salía algo, y salió crema
Por eso, busqué un par de llaves torx (esa cosas que uno compra para una ocasión como ésta...)
Los dos tornillos de la izquierda son más chicos que los 4 restantes.
Caprichos de diseño supongo, tienen el mismo largo.
Al quitar los 6 tornillos sale fácilmente, por un lado el teclado con el LCD, visto de frente:
la referencia 1 es el altavoz, el cual no se puede (o no pude) desarmar,
y la membrana quedó grasosa de la crema y suena a un 60% del volumen normal
Y la vista posterior muestra el LCD (1), la plancha del teclado (3) y el culo del altavoz,
que tiene ranuras suficientes para guardar medio pote de crema.
A los lados del LCD se filtró también, imposible limpiarlo.
Y por otro queda la circuitería.
La referencia 1 es el led que hace de linterna, la crema es bastante conductora y quedaba encendido.

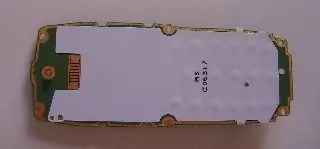

Falta limpiar el plástico que soporta la circuitería, y si miran bien...
