REPOSTEO MI POST, YA QUE ESTOY ACTUALIZANDO EL ARCADE Y PRONTO SUBO MAS FOTOS!
Hola gente. Bueno se que hay muchos tutoriales y que hay muchas maquinas árcade caseras hechas y publicadas acá. Humildemente hoy les traigo un post donde voy a mostrar como la hice y los resultados.
Bueno sin dar mas vueltas empecemos.
Herramientas y materiasles que use.

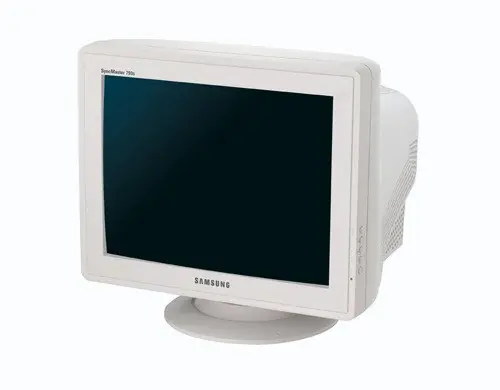

Monitor crt viejo.

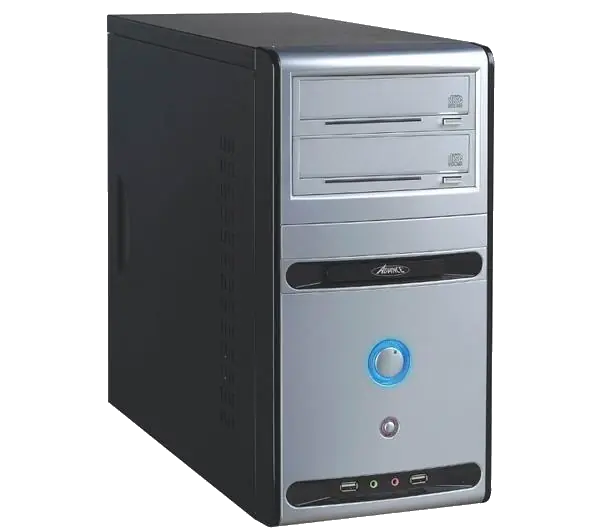

Gabinete o cpu viejo.
En mi caso yo empece con una pc pedorra, y como queria jugar a street fighter 4 y mk 9, y también quería usar el hyperspin (que es bastante ocupador de recursos). Por eso me engolosine y me arme un gabinete bastante potente.
{
-micro Intel core 2 quad
-4gb ram ddr3
-placa de video gt 8600 1gb ddr3
}
Al principio estaba usando un pentium 4, con 256mb ram y me tiraba bien los juegos de mame
(sin hyperspin).

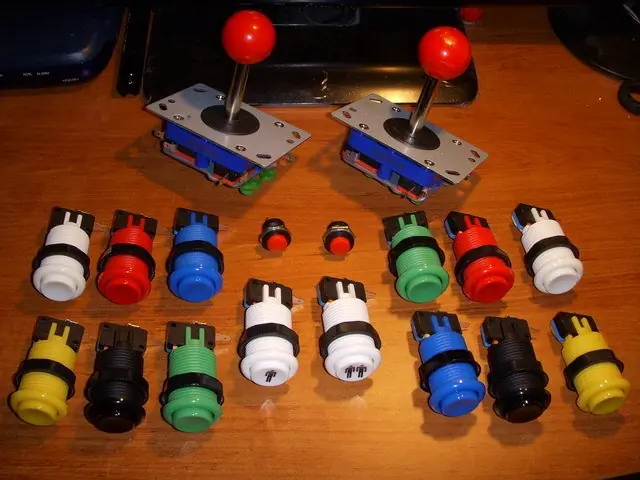

Juego de palancas y botones arcade.
yo compre el juego completo aca http://articulo.mercadolibre.com.ar/MLA-516441518-combo-2-palancas16-botones-player-1-y-2-mame-arcade-boton-_JM

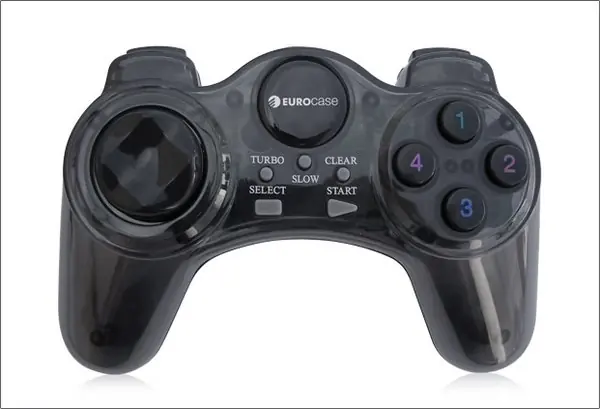

2 Joystick comunes, sin palancas analogicas.
Compren los mas berretas, ya que los vamos a desarmar y usar la placa pcb.

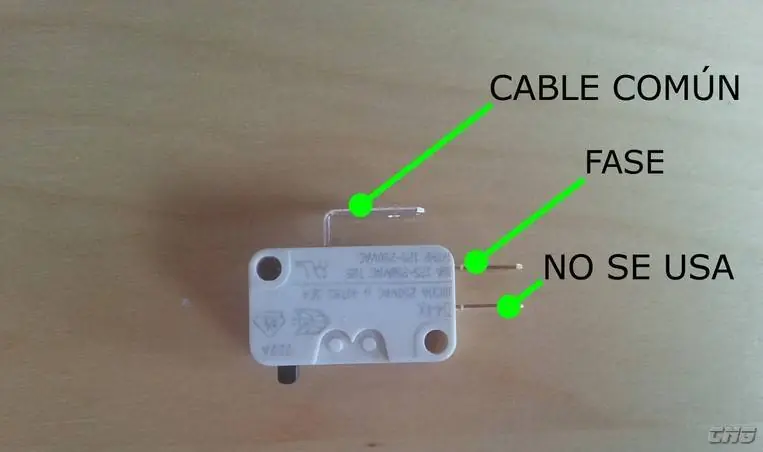

Microswitch.
en realidad estos casi siempre viene con las palancas y los botones árcades.
L de metal para unir las placas de madera.

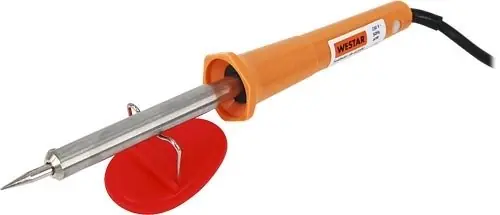

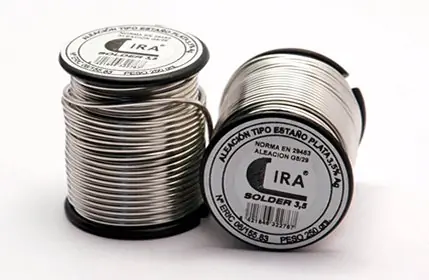

Soldadora y alambre de estaño.

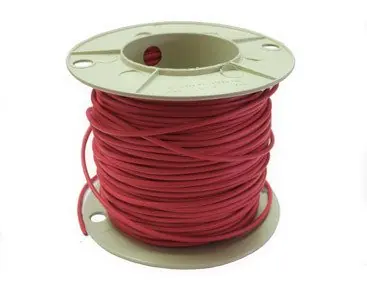

Cable 0.5 o 0.25 mm (recomiendo 0.25)

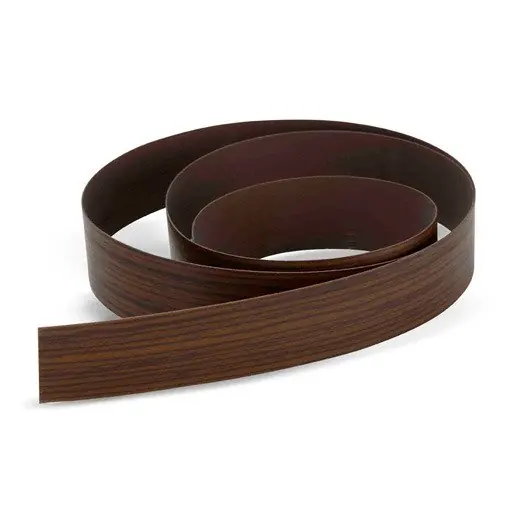

Placa de melamina y cinta cubrecanto.
Yo use melamina, la compre en el Easy a la placa. Ahi venden la placa de 1.8m x 2.60m, ahi te la cortan de las medidas que vos quieras.

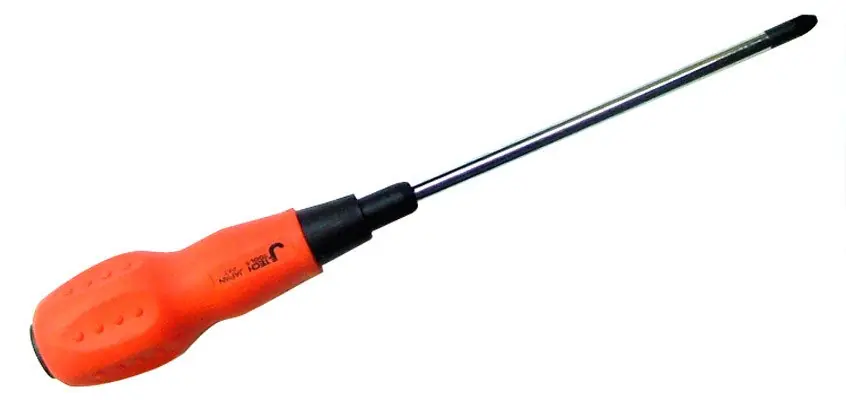

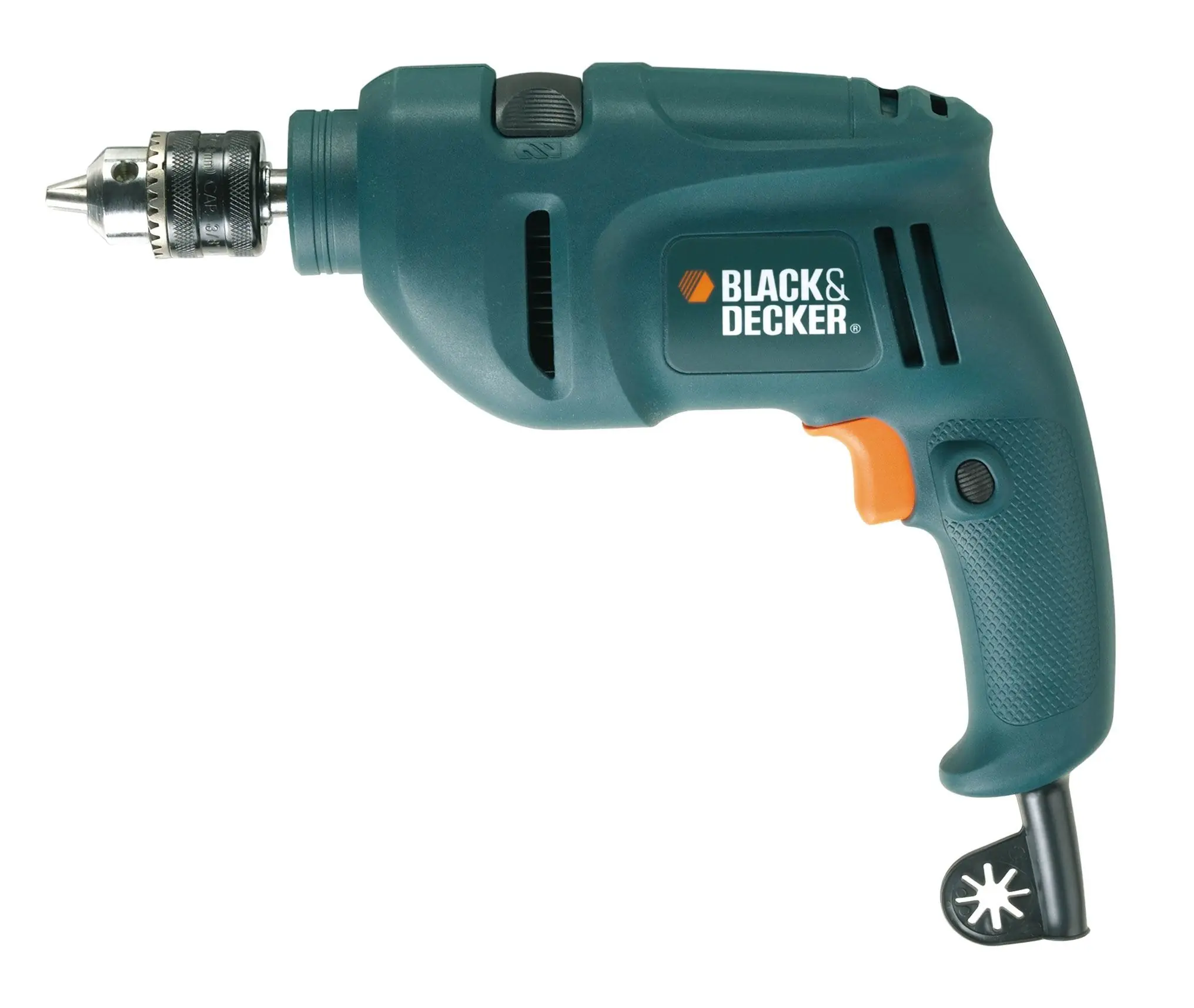

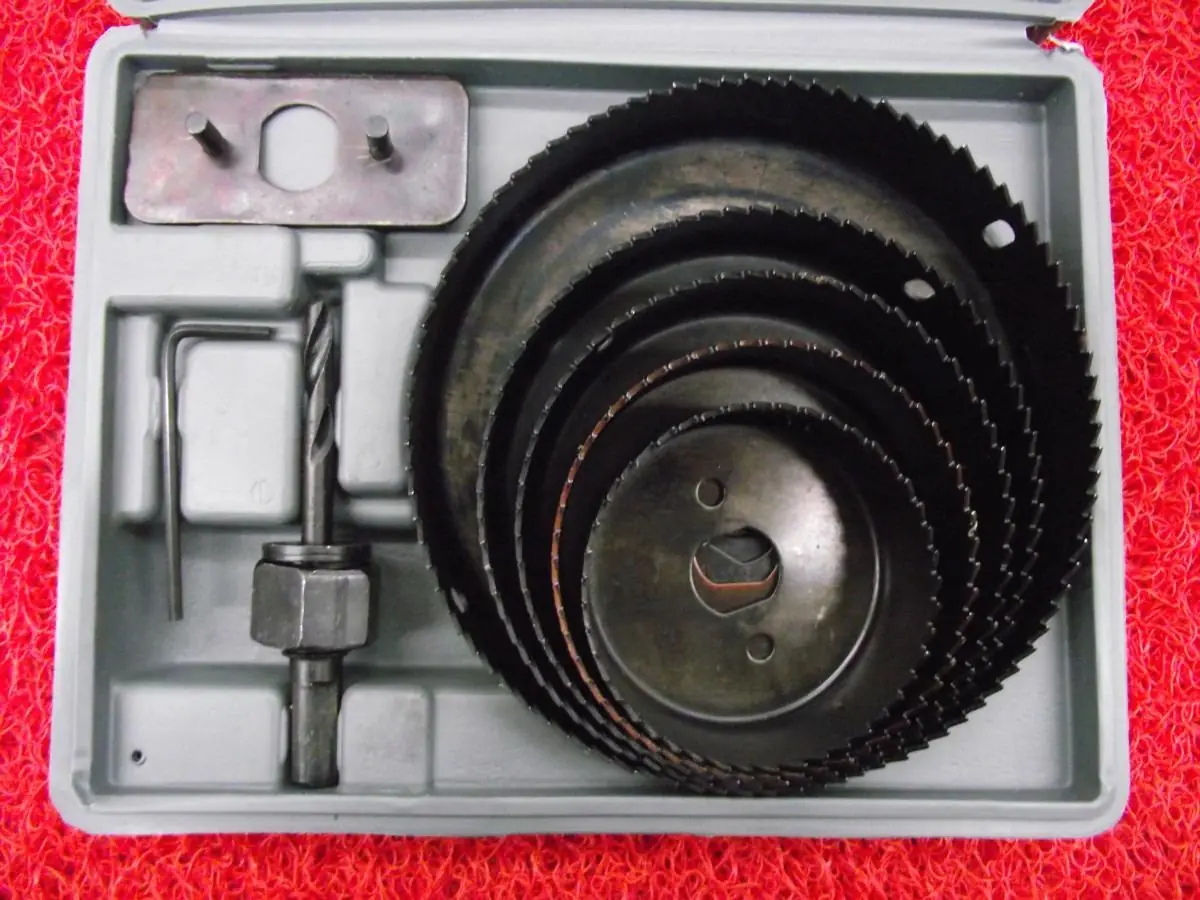

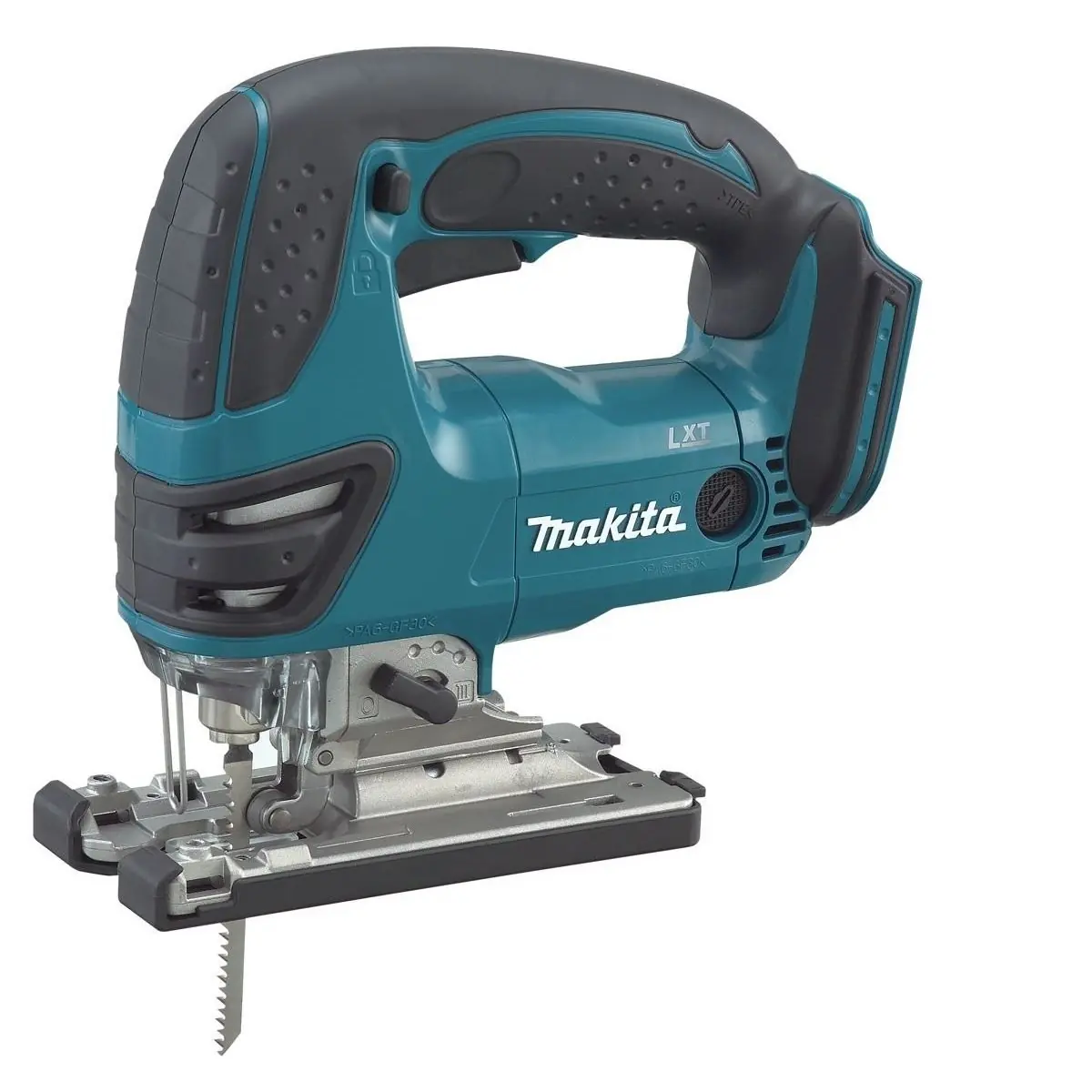

Taladro, Caladora, Destornillador y mecha copa.
BUENO, EMPECEMOS
ARMADO DEL GABINETE ARCADE

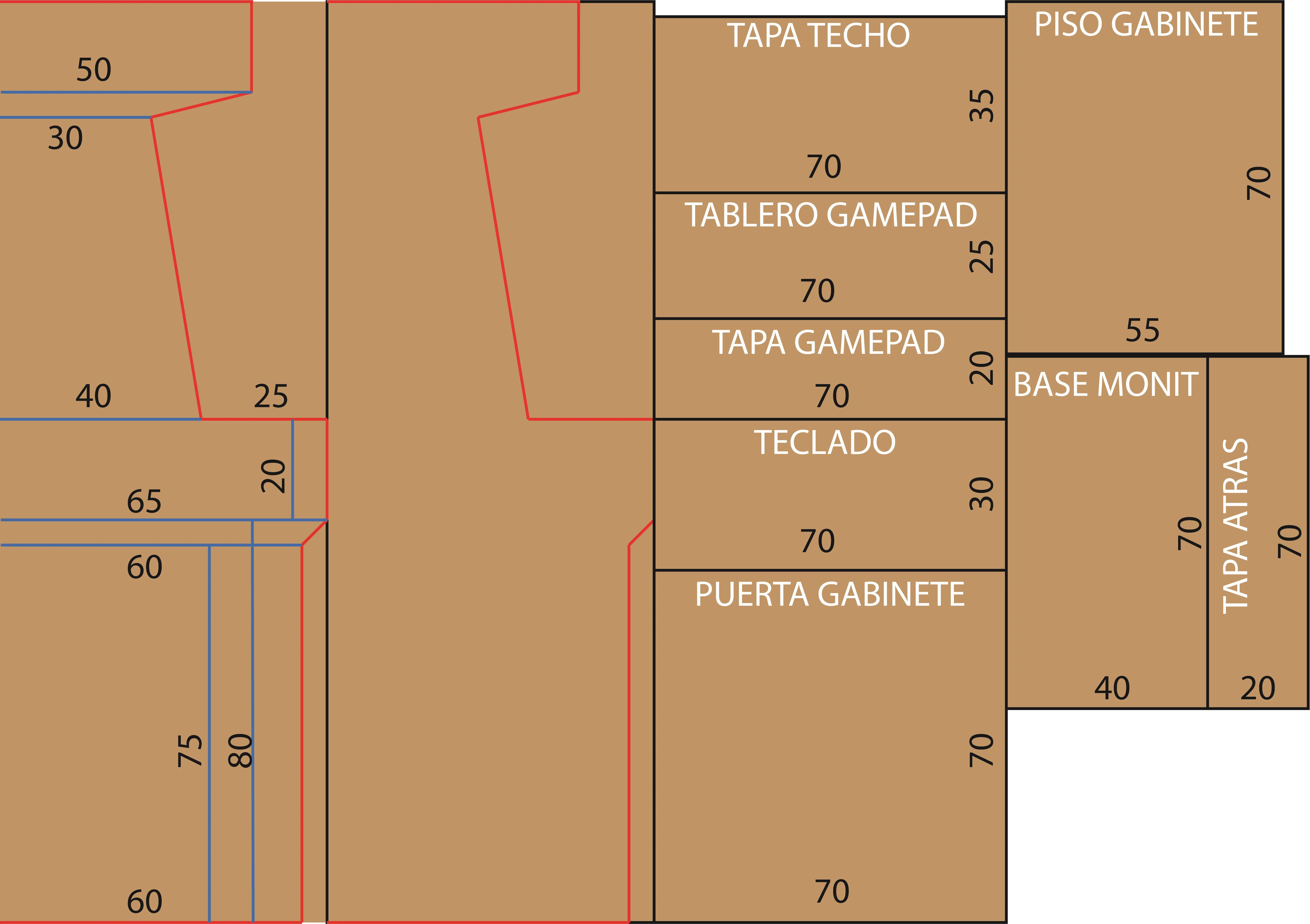

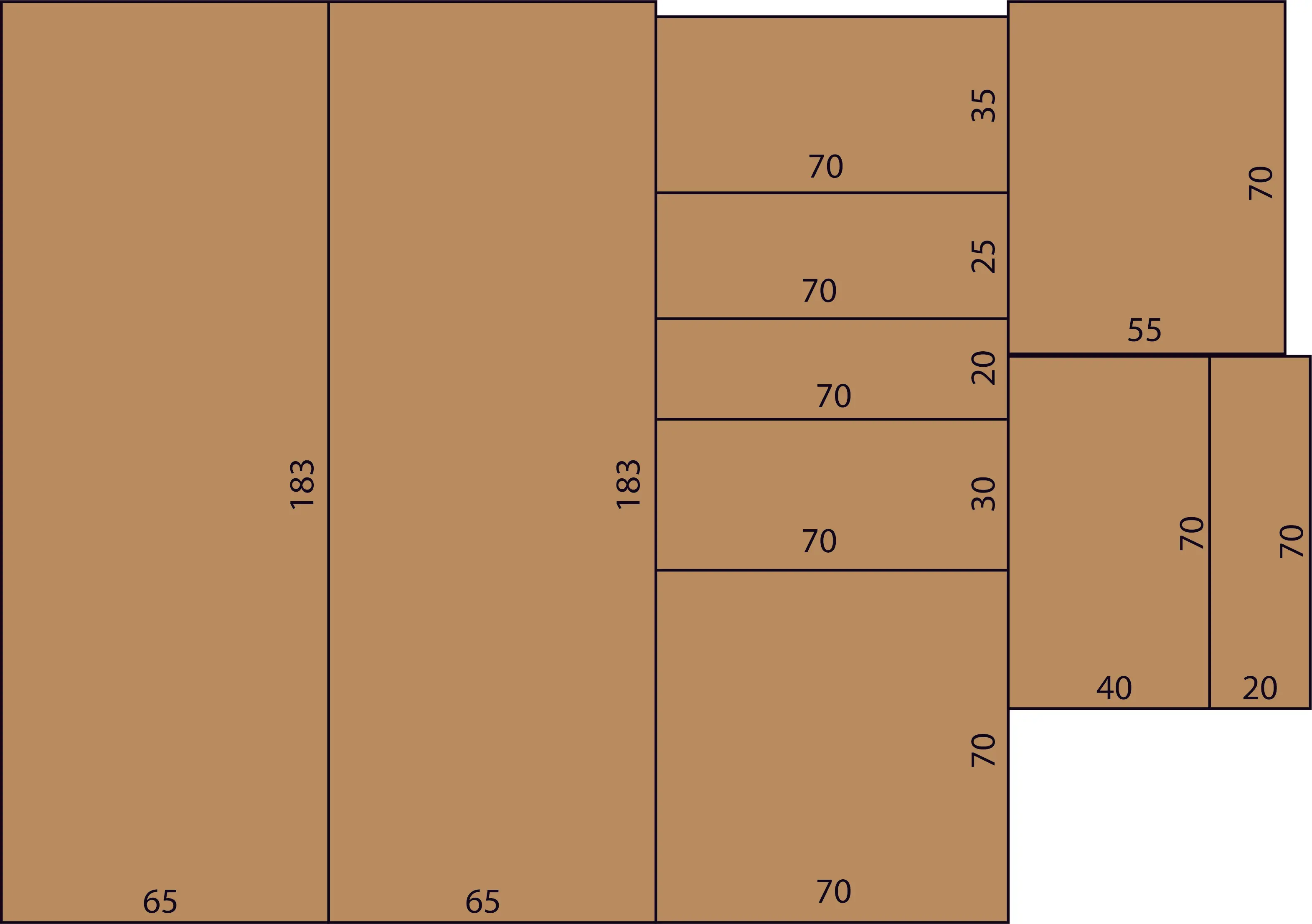

Lo primero que hice fue diseñar en illustrator todos los cortes que iba a hacerle a la placa de 1.8m x 2.6m. Primero los diseñe con cortes rectos(ya que en easy solo hacen asi los cortes) y despues diseñe con otro color las lineas de la silueta del gabinete.

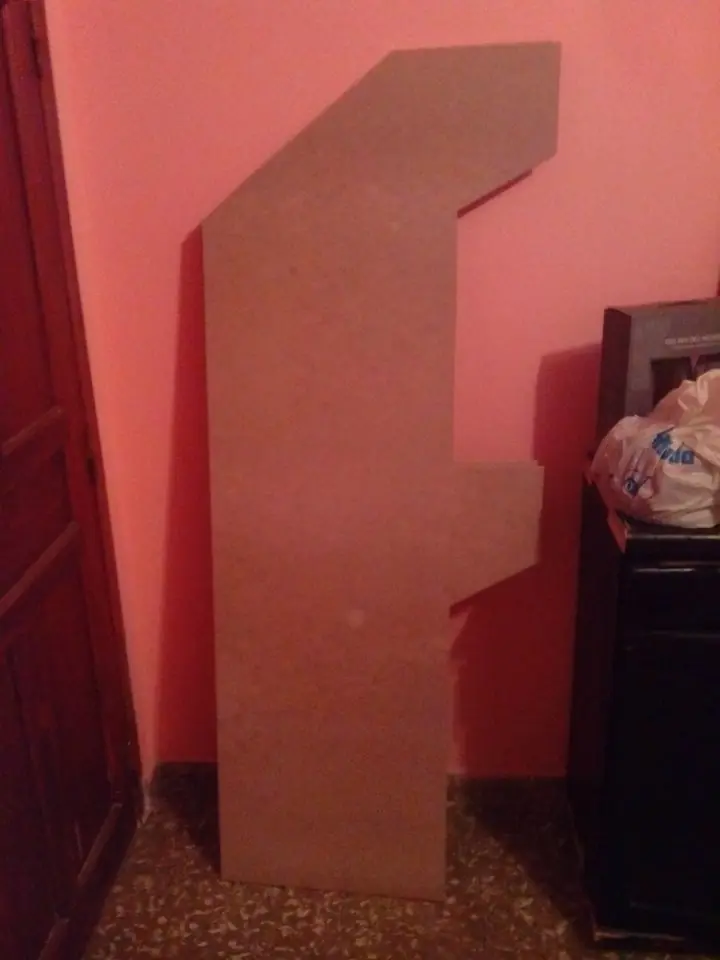

Después de tener todo esto empezamos con la caladora a moldear la figura de esta maquinola.

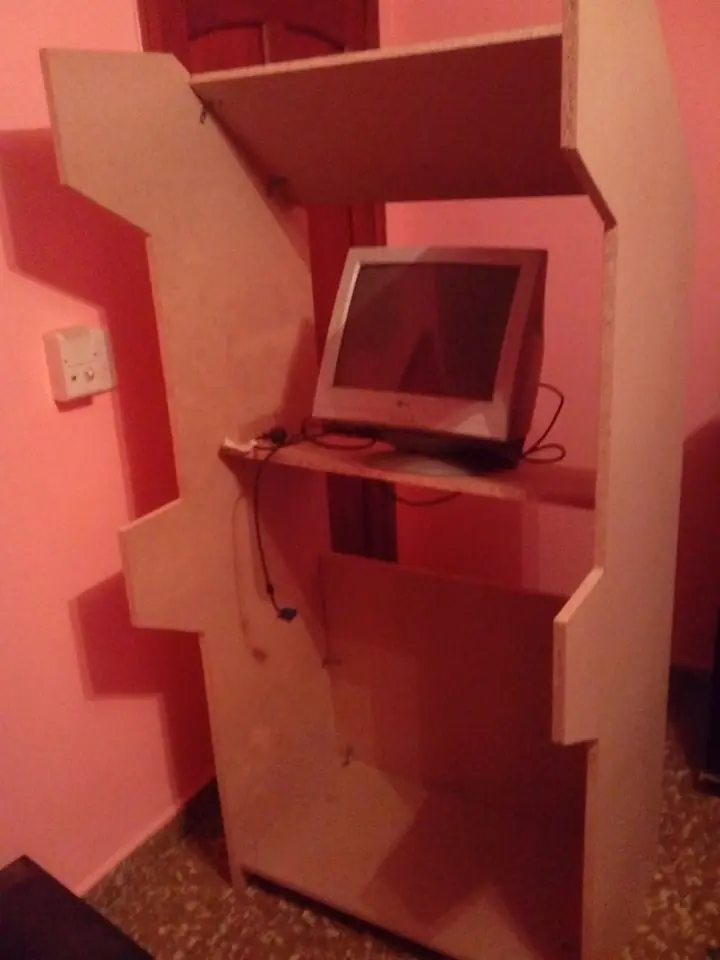

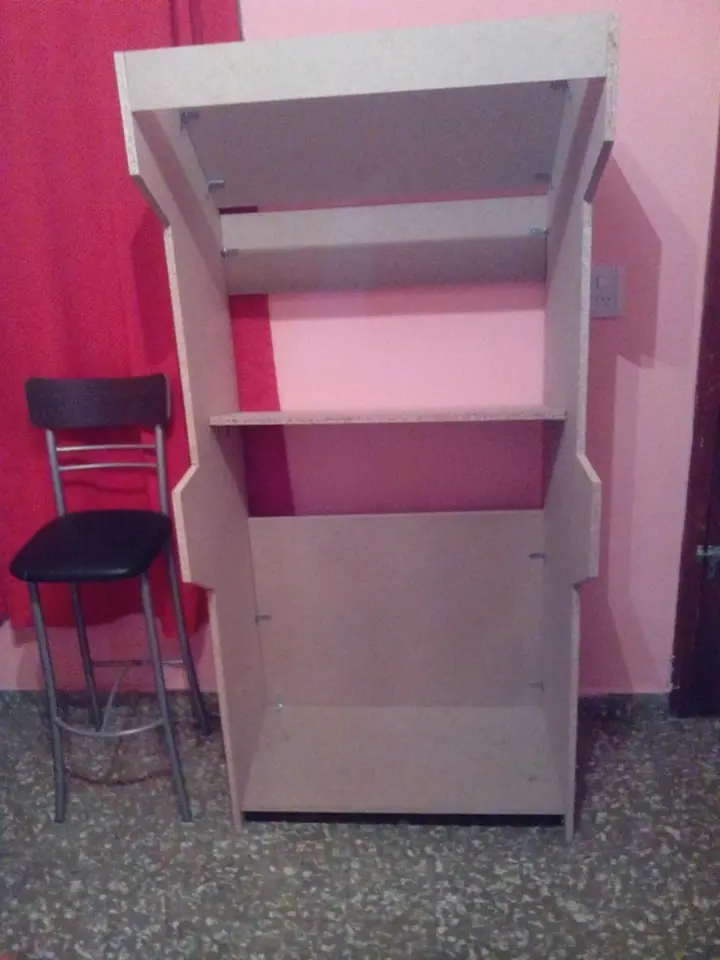

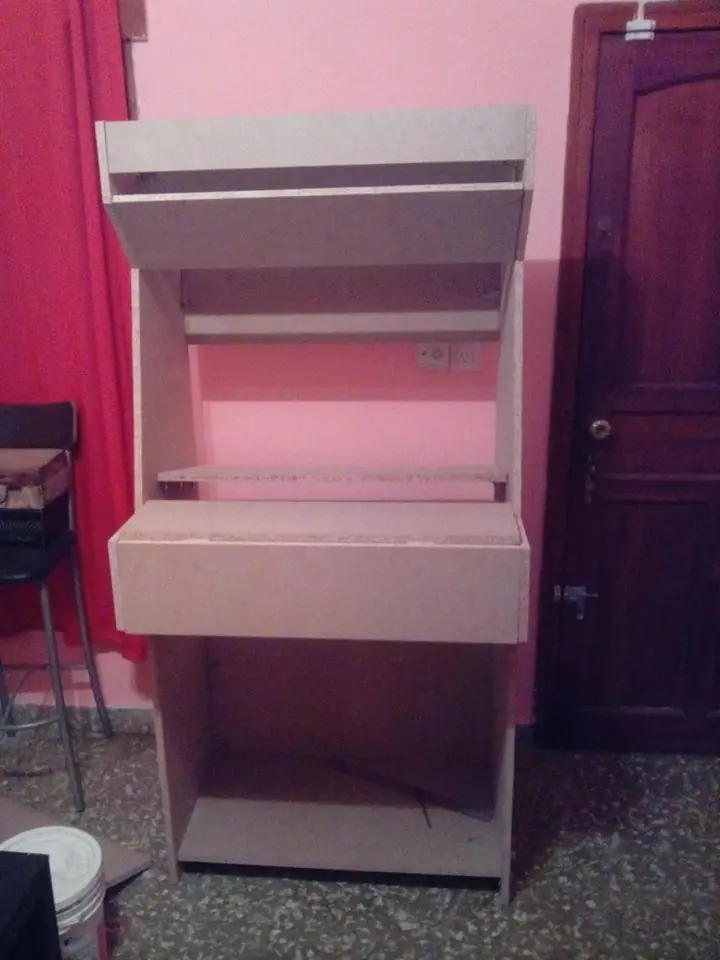

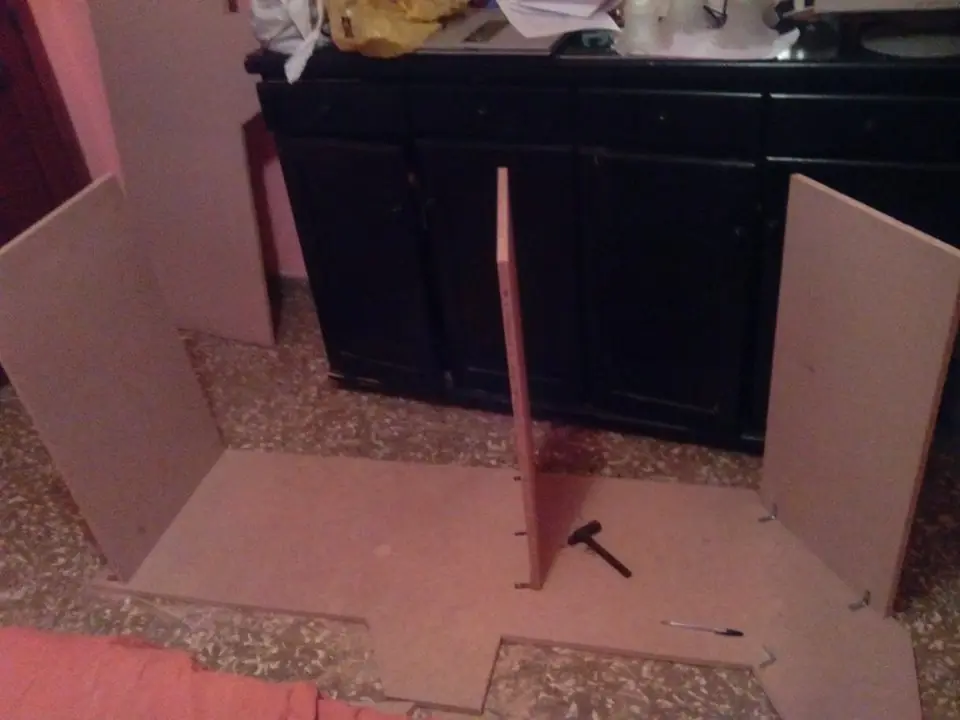

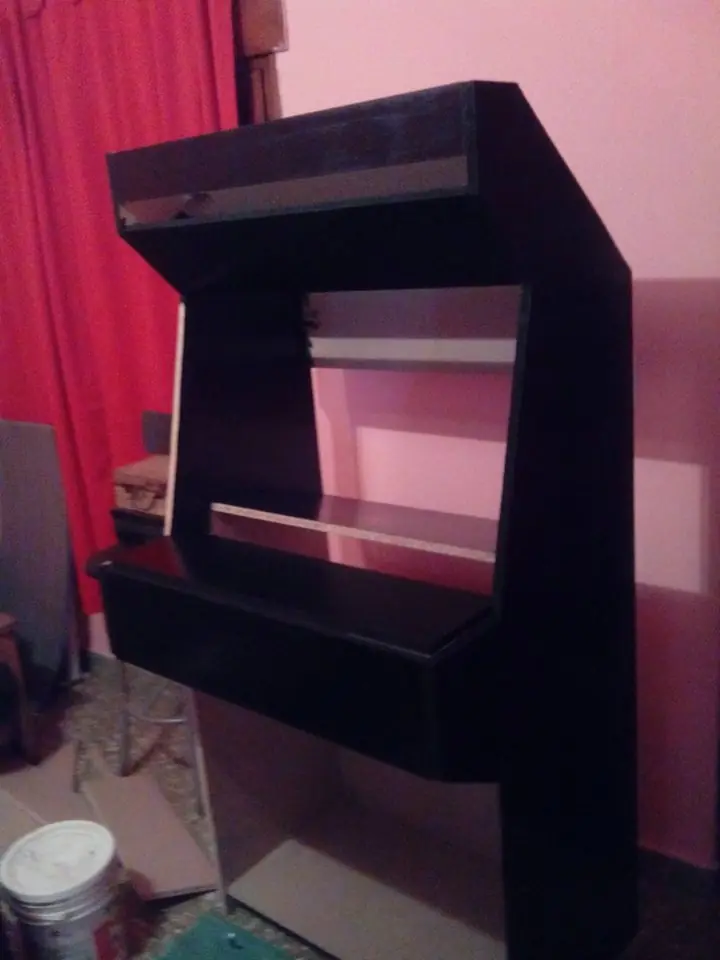

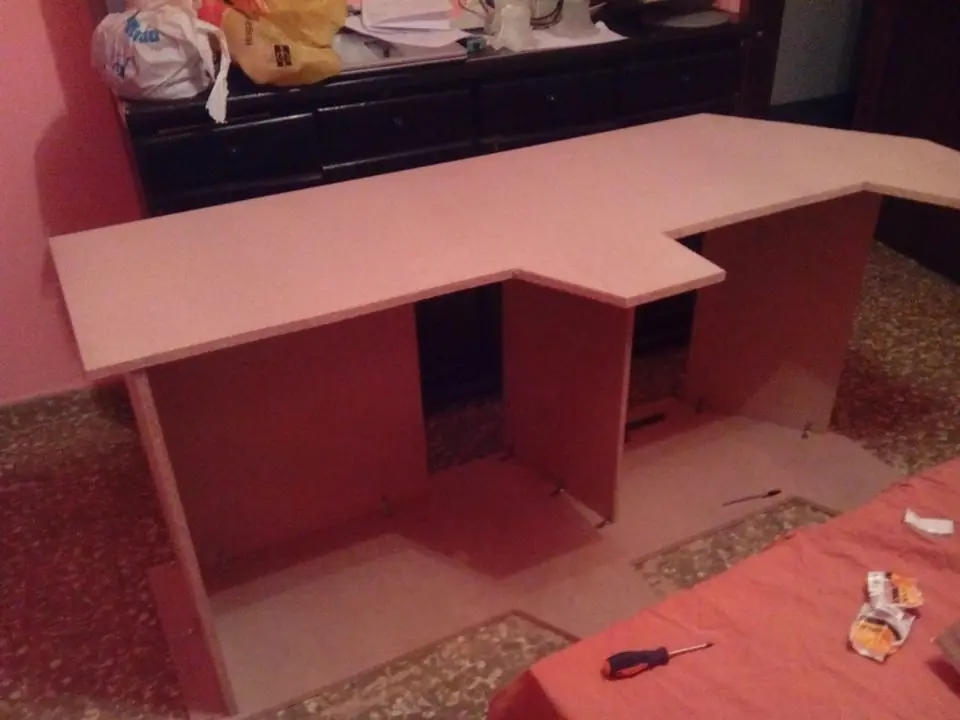

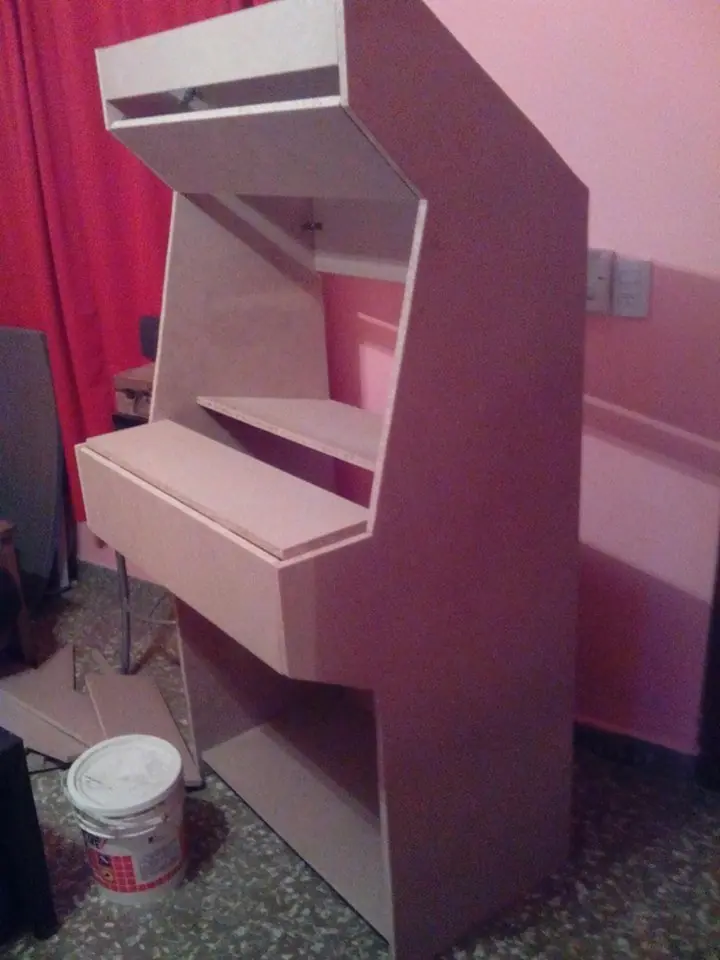

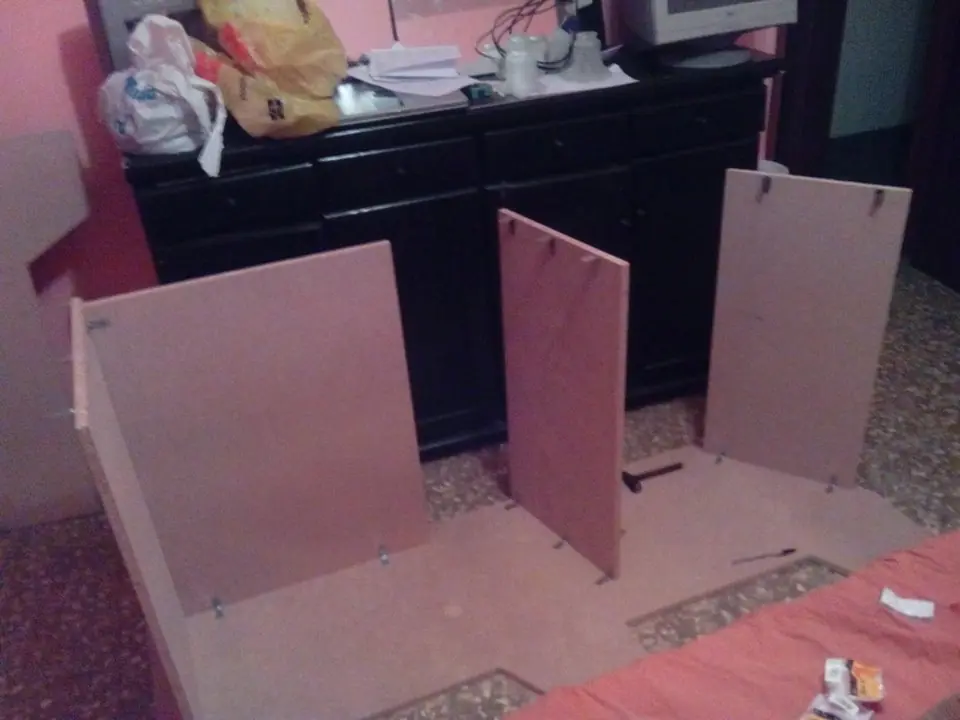

Una vez teniendo listas las partes, empezamos el armado.(esta es una versión beta que arme con aglomerado, al final del post voy a mostrar la versión 2.0 que hice con melamina)

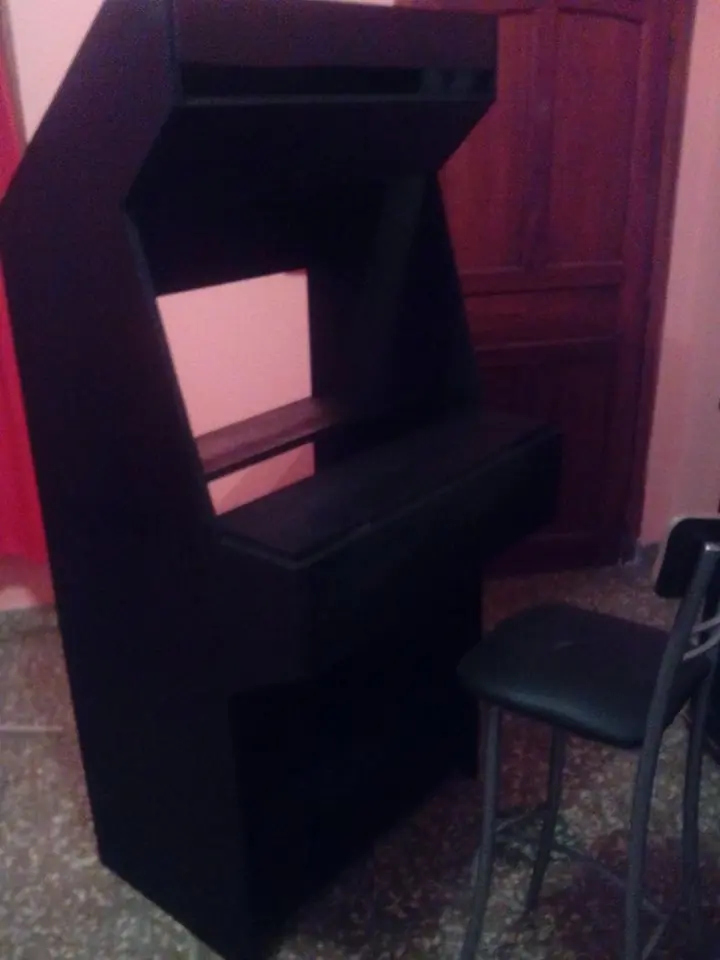

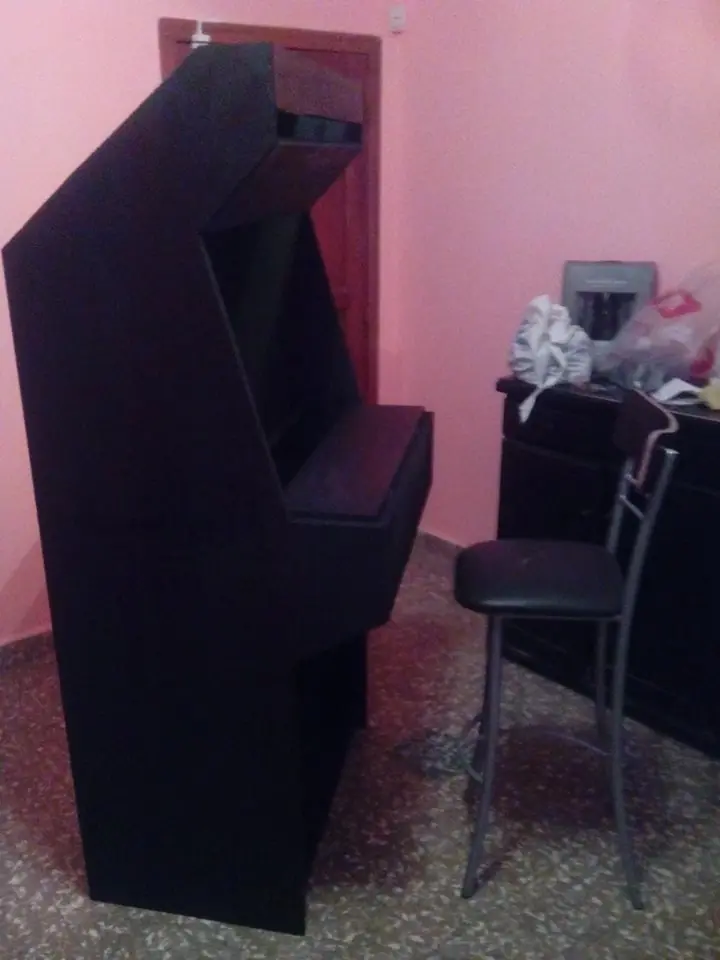

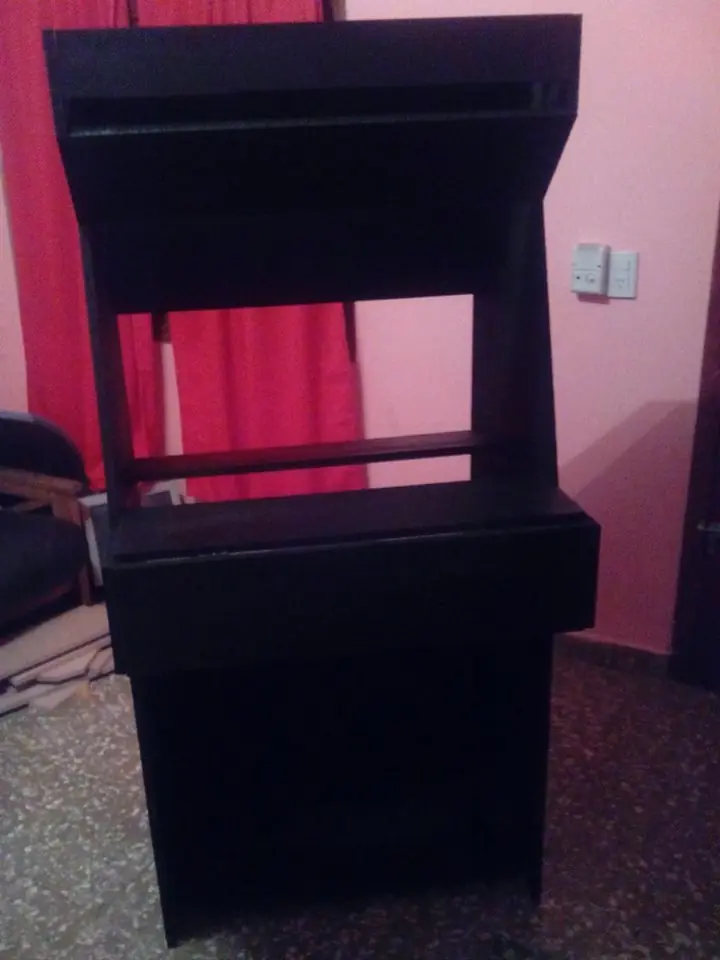

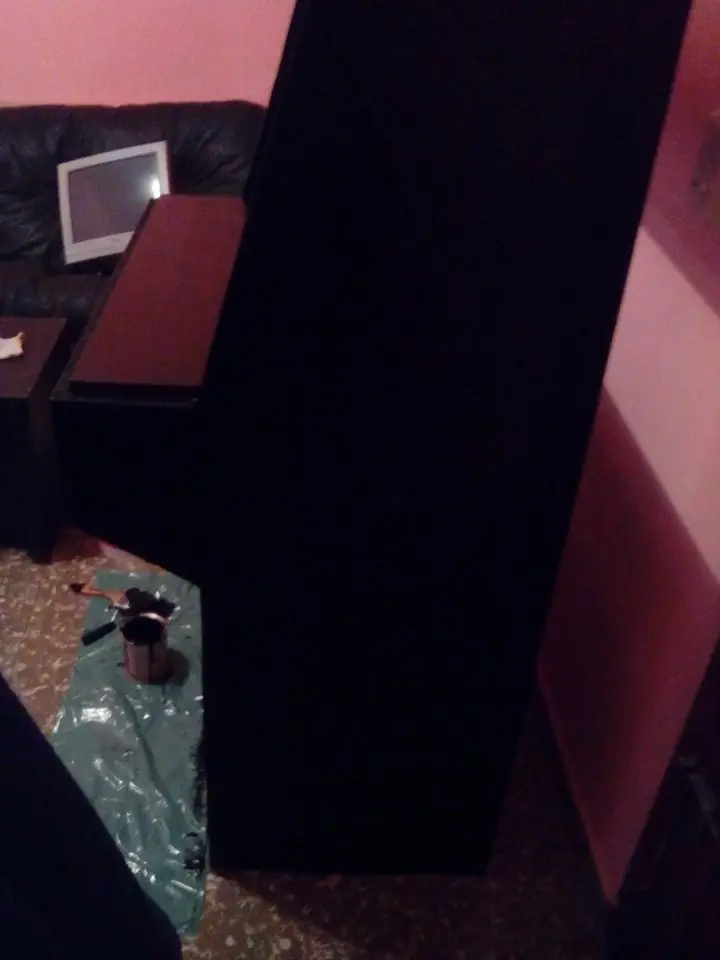

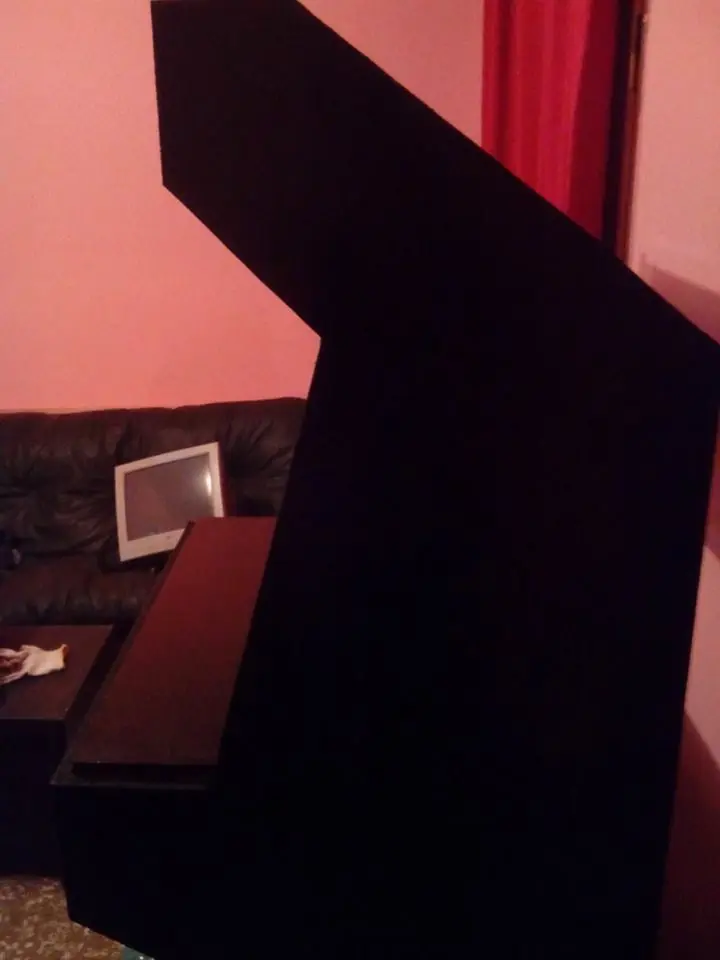

Una vez armado el gabinete procedemos a pintarlo. (lo pinte con pintura negra mate para madera) no quedo muy bien ya que es aglomerado.
ARMADO DEL TABLETO ARCADE

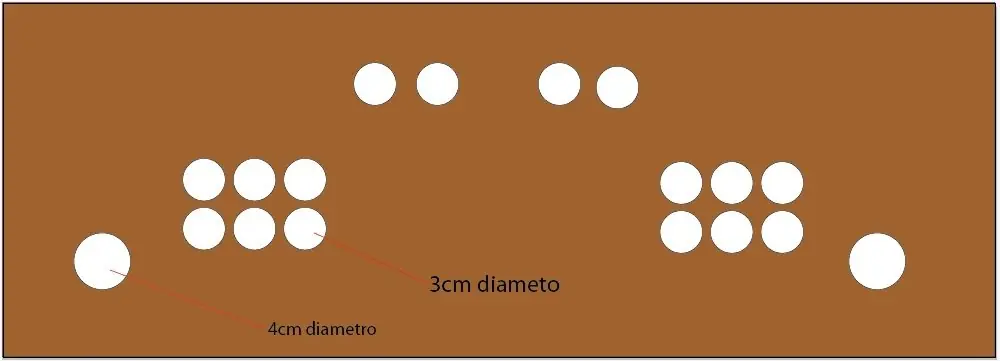

Con el tablero hice lo mismo que el gabinete, primero lo diseñe en illustrator y despues lo plasme en madera. Los huecos para que entren los botones los hice con una mecha copa de 30mm y los huecos de las palancas los hice con una mecha copa de 40mm.

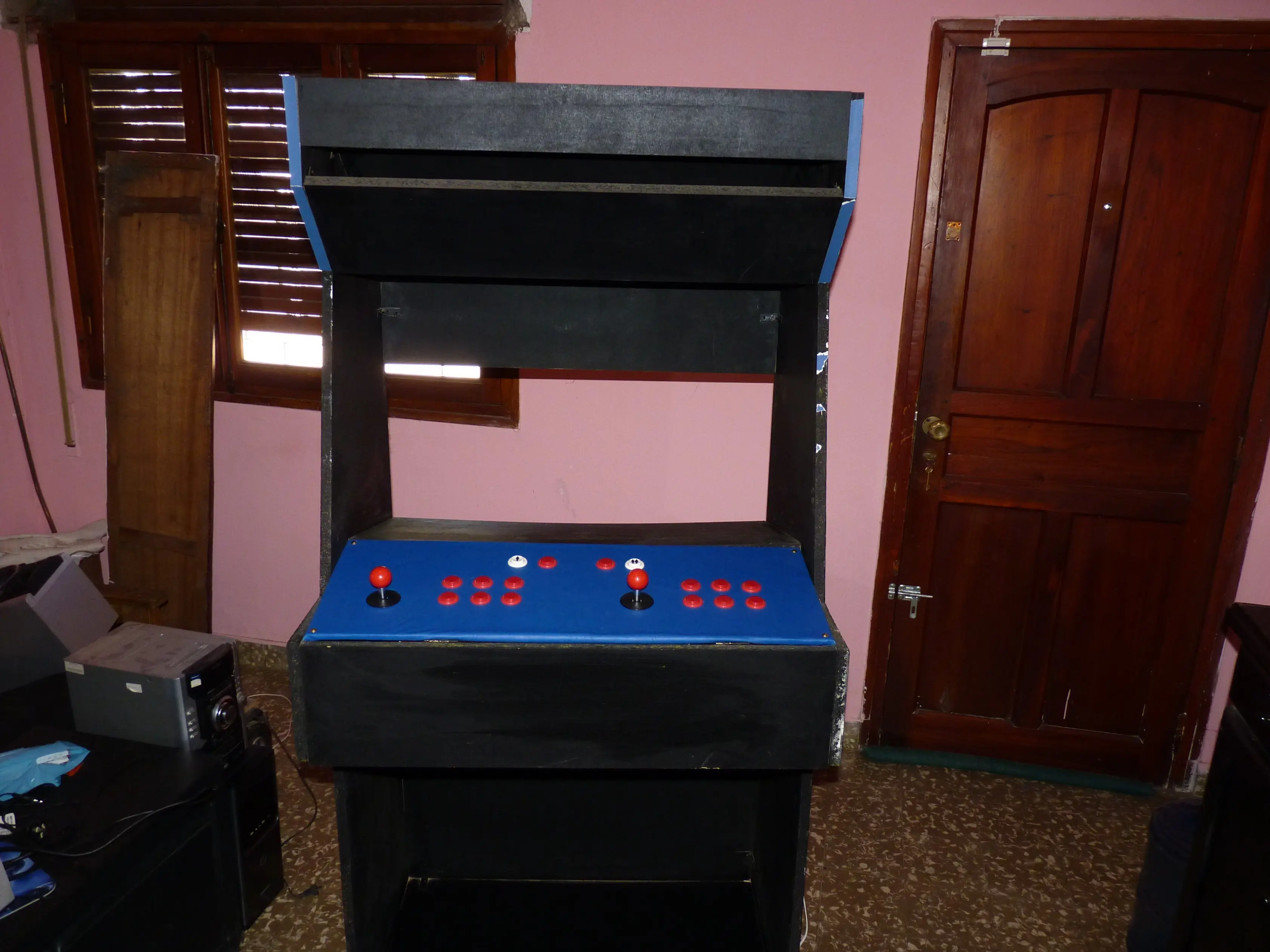

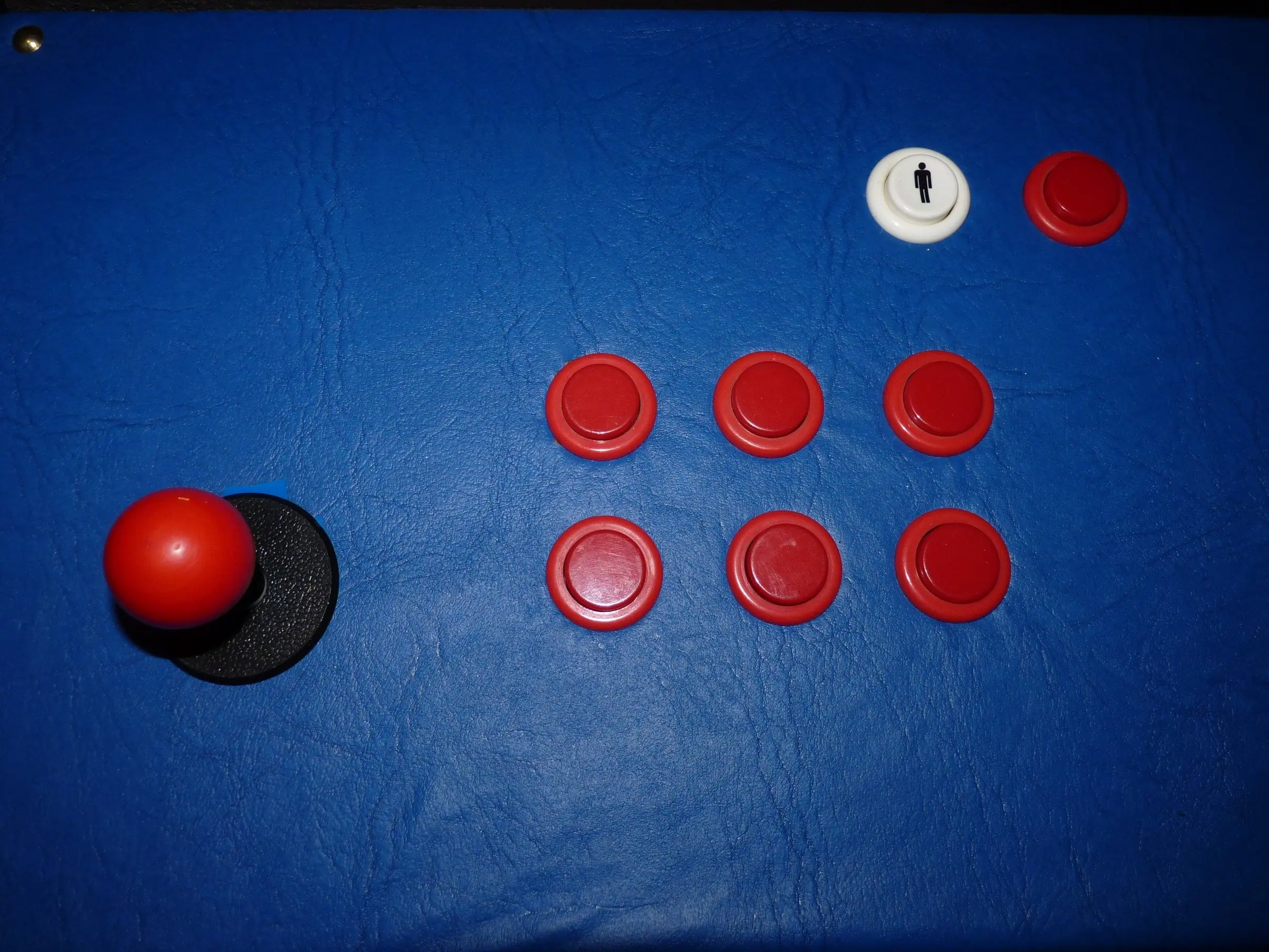

y así quedo en madera ya tapizado con ecocuero azul.
Para armar el cableado del los Joystick con las palancas y botones, voy a dejar un tutorial que fue el que use para guiarme. Ya que en el momento que lo hice no saque fotos porque esta soldando como un gil.
ACA LINK DEL TUTO, MERITO AL PIBE QUE LO HIZOhttp://www.taringa.net/posts/hazlo-tu-mismo/8965171/Como-hacer-tu-propio-Arcade-Stick---Tutorial.html

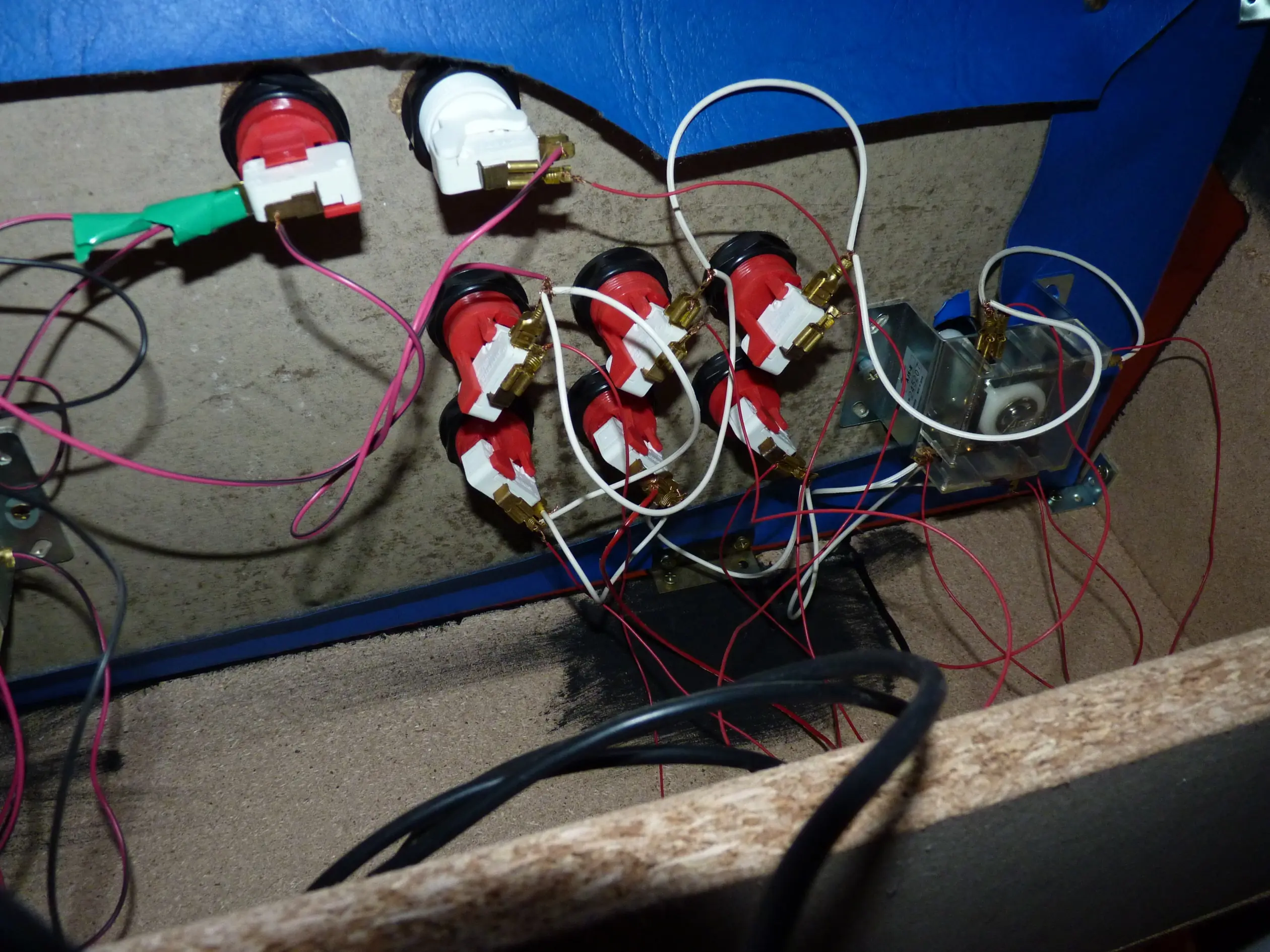

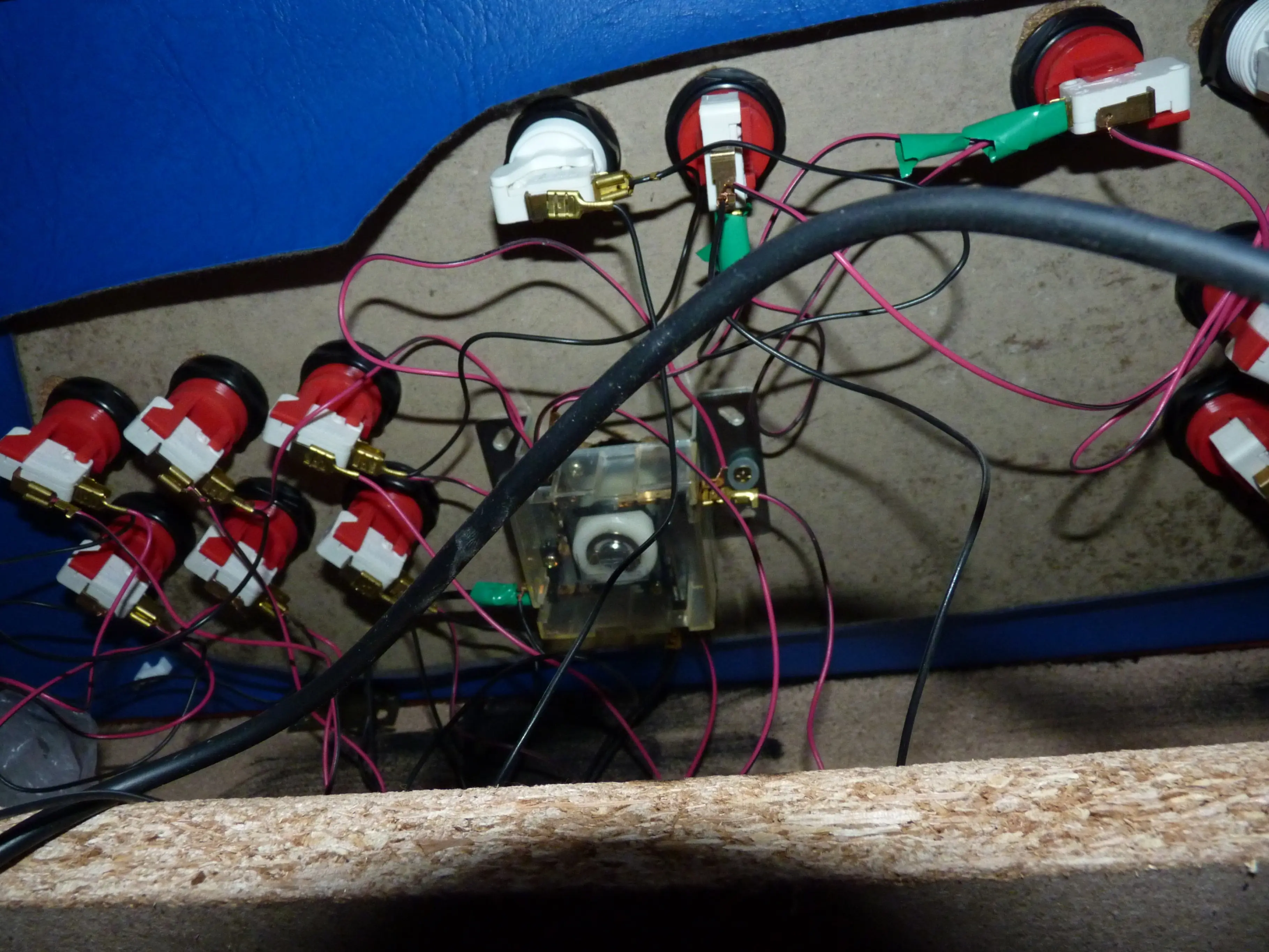

Dejo fotos de como me quedo la parte inferior del tablero.
a mi me recomendaron usar conectores pala(los use como indica la foto), pero la verdad soy muy ciruja y al final los termine sacando y conecte los cables pelados, me daba mas seguridad. Ya el movimiento de los brutos de mis amigos que no saben usar un arcade se me iban a desconectar.
Software y Hardware
En cuanto al hardware, vamos a usar la pc vieja con el monitor crt viejo. Para el software, recomiendo que si la pc es muy vieja usen un Sistema operativo adecuado para la misma y qu pongan emuladores básicos, como el de mame, sega genesis, nintento, etc.
Y si van a usar una pc potente, recomiendo que usen Hyperspin con windows 7, la verdad es el mejor Frontend que viene para esto. Al hyperspin hay que configurarlo, no es dificil pero si es muy tedioso, igua dando vueltas y vueltas pueden encontrar algo ya configurado. Porque hay gente bastante oportunista que vende las copias ya configuradas a $300. siempre hay un oportunista.

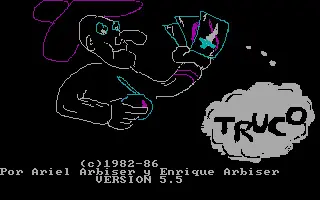

Dejo un vídeo de hyperspin y una pagina muy buena para roms y emuladores.
PAGINA EMULADORES Y ROMS >>>www.coolrom.com
VIDEO HYPERSPIN>>>>>https://www.youtube.com/watch?v=hunKAJZ0sbE
PRODUCTO FINAL. MAQUINOLA ARCADE VERSION 2.0
No tengo muchas fotos del armado de esta version 2.0 ya que estaba apurado y la hice en una tarde, ya que tengo mujer y un hijo de 9 meses.
lo primero que hice fue tirar a la mierda el gabinete hecho con aglomerado.

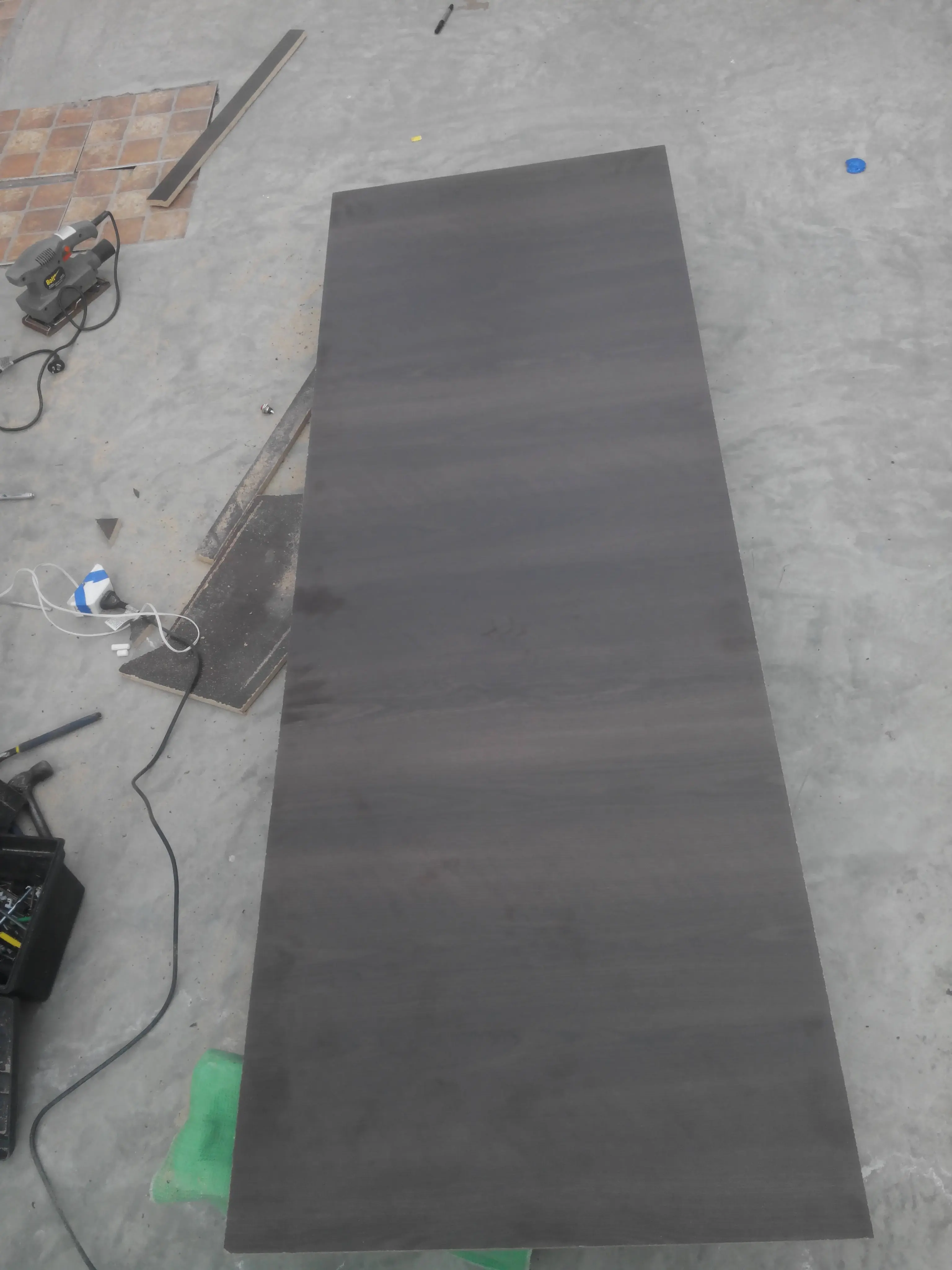

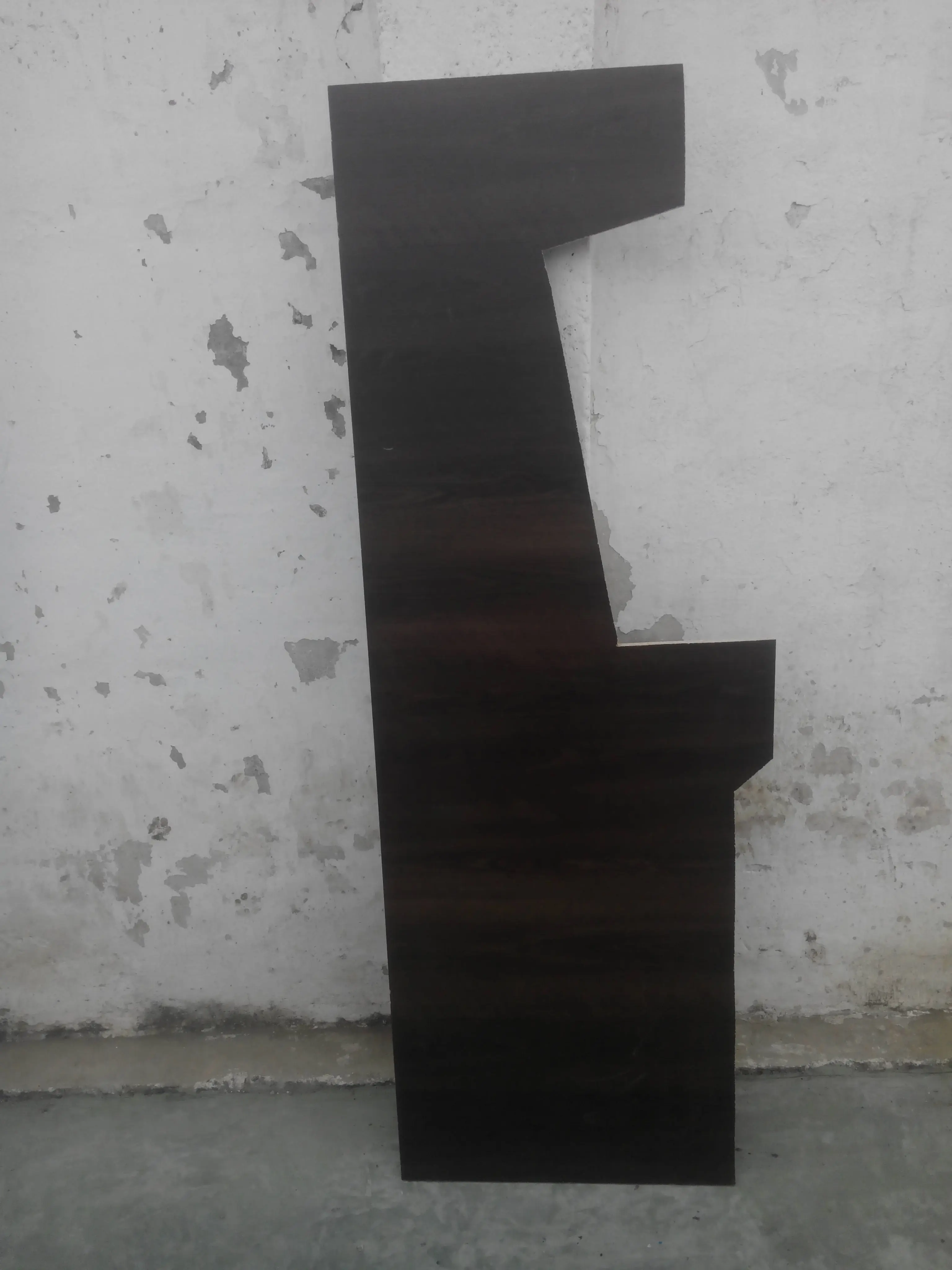

después corte la melamina.
Después coloque el cubrecanto con una plancha.

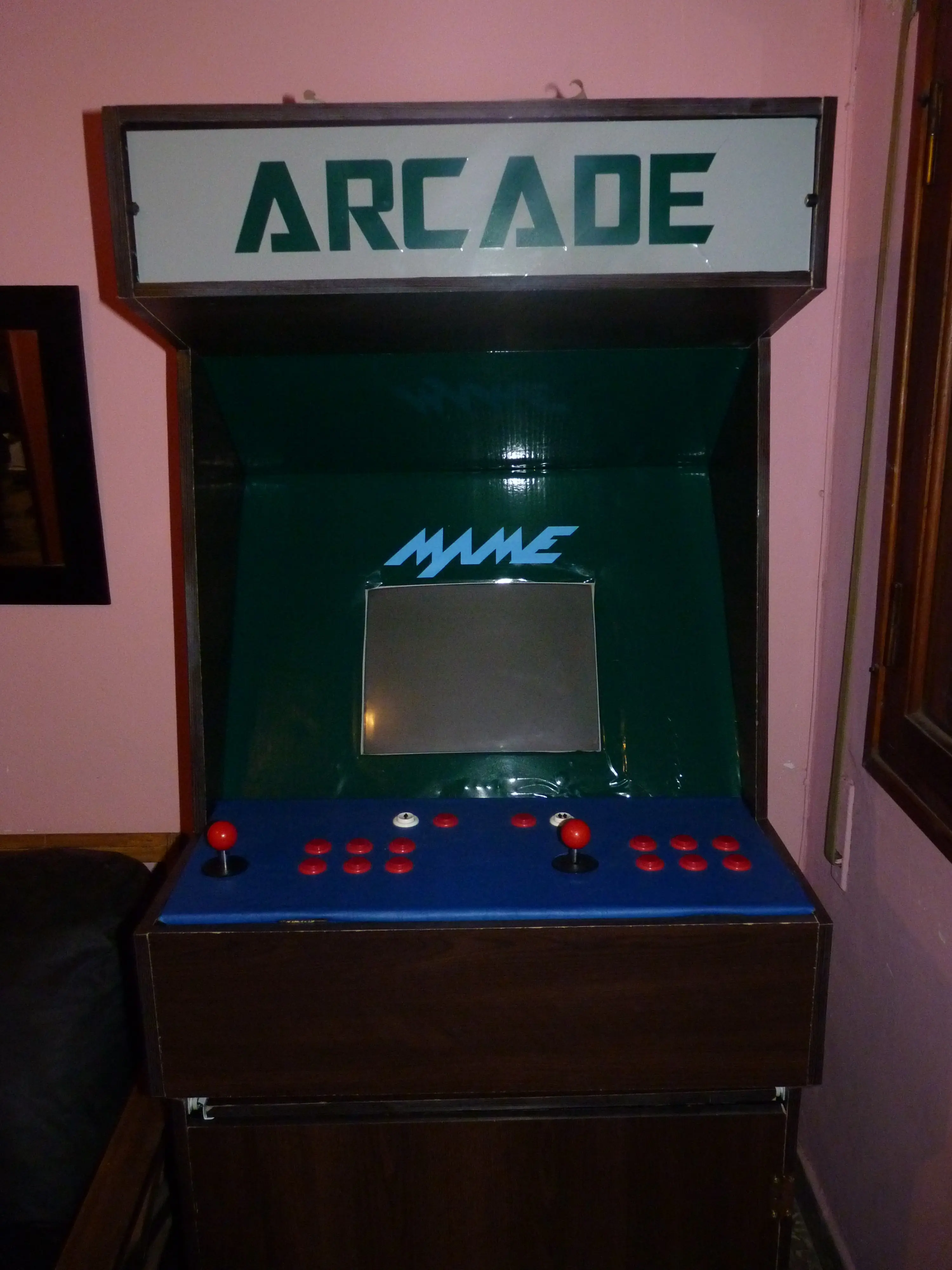

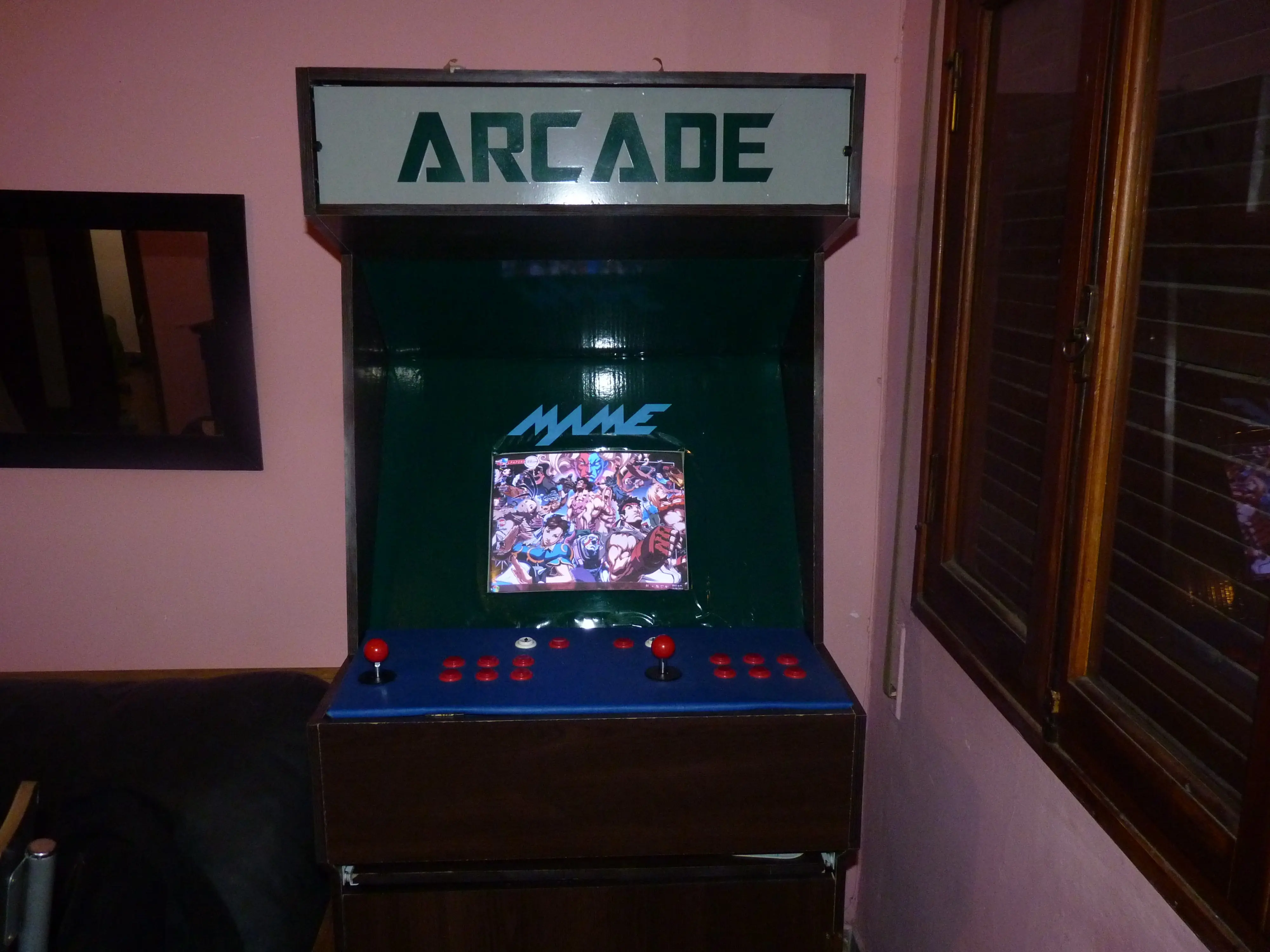

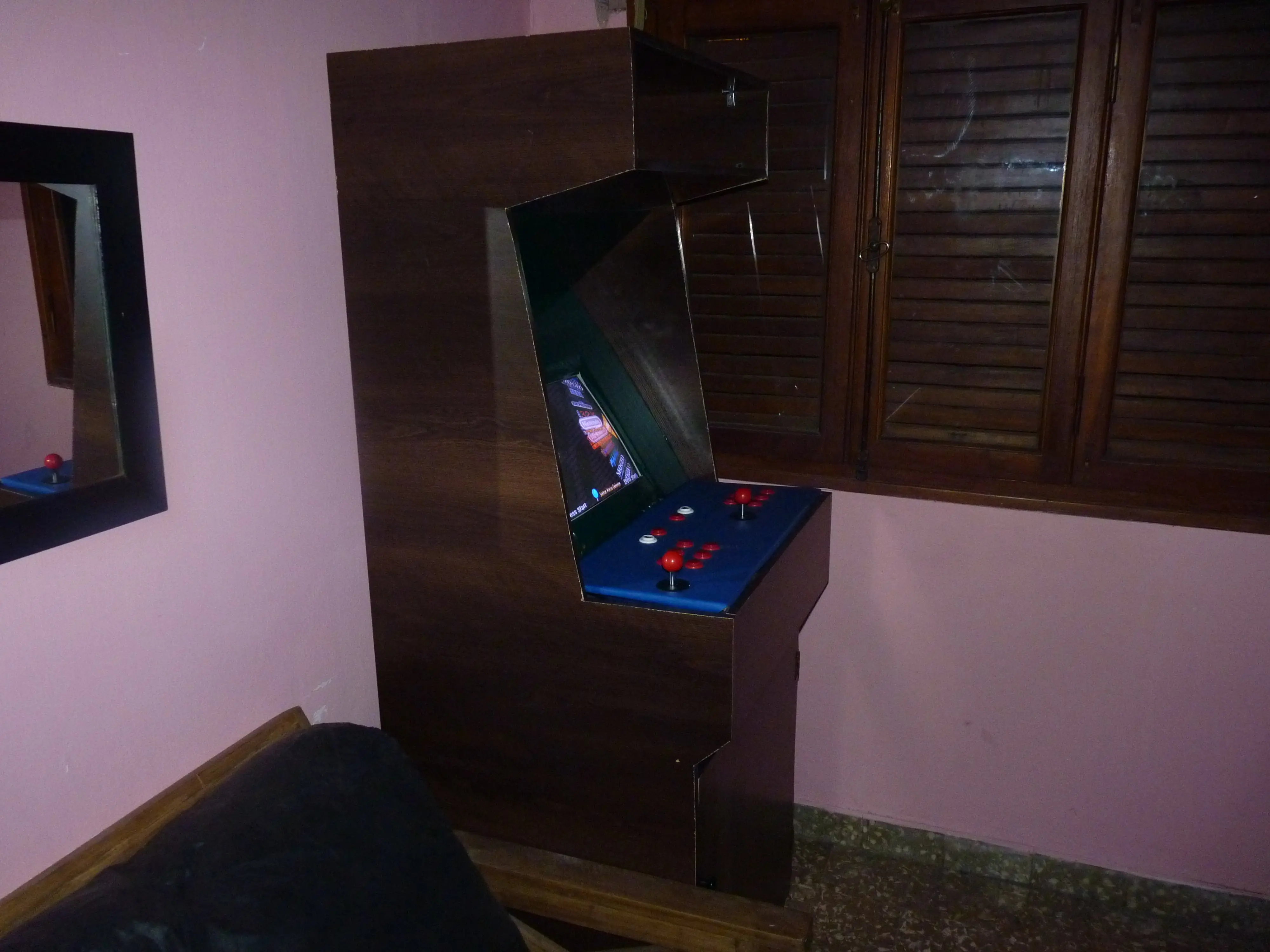

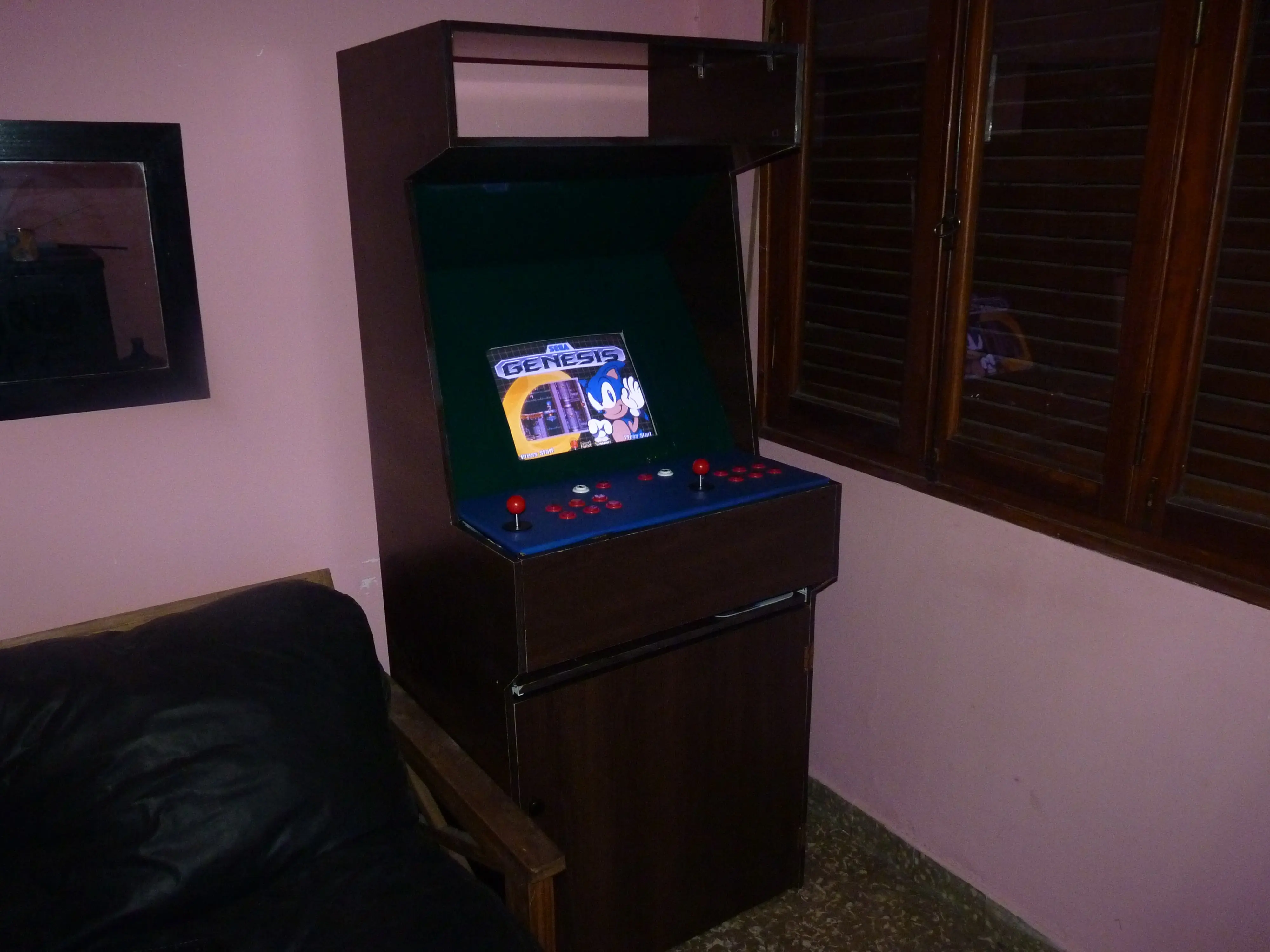

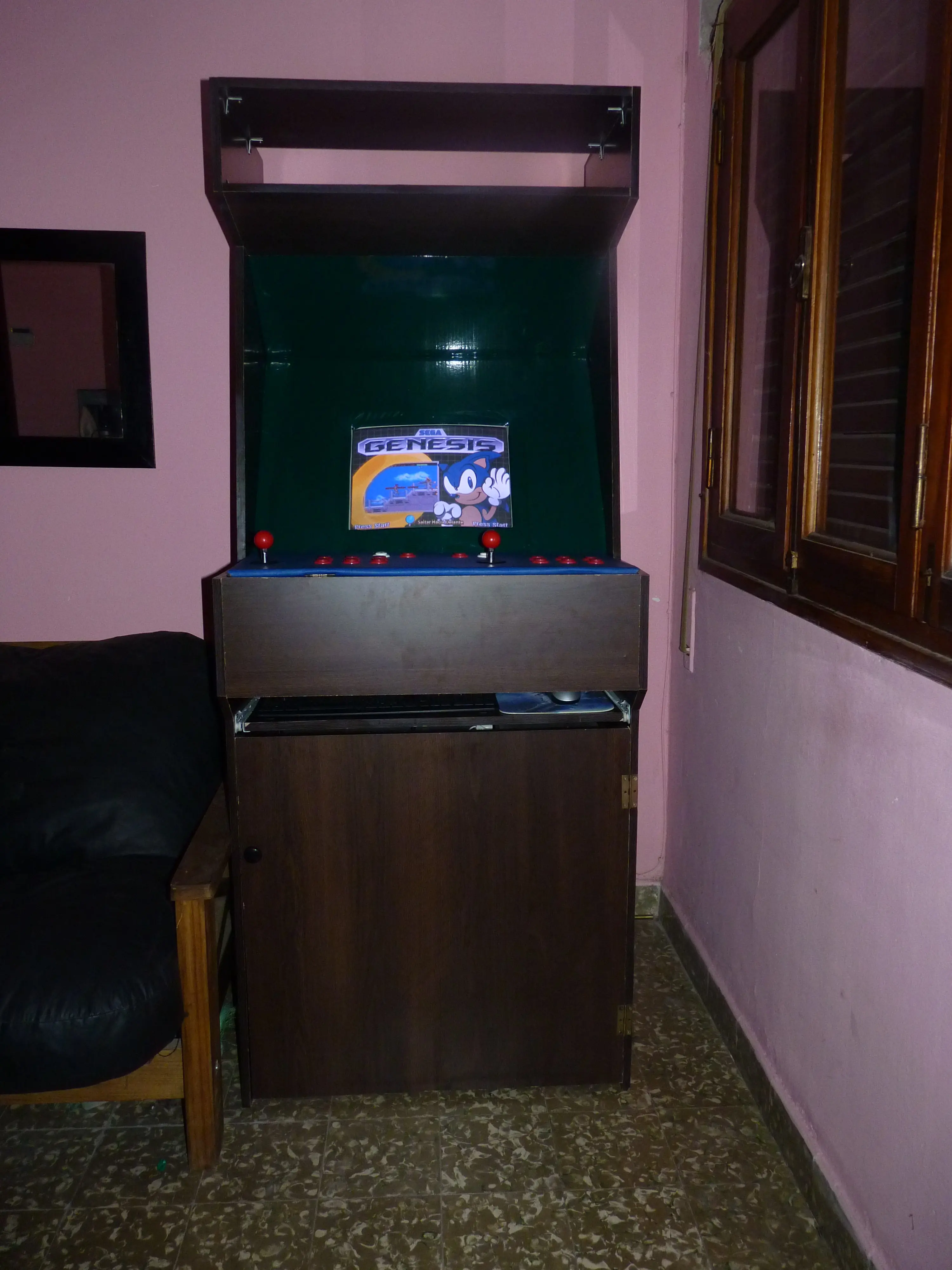

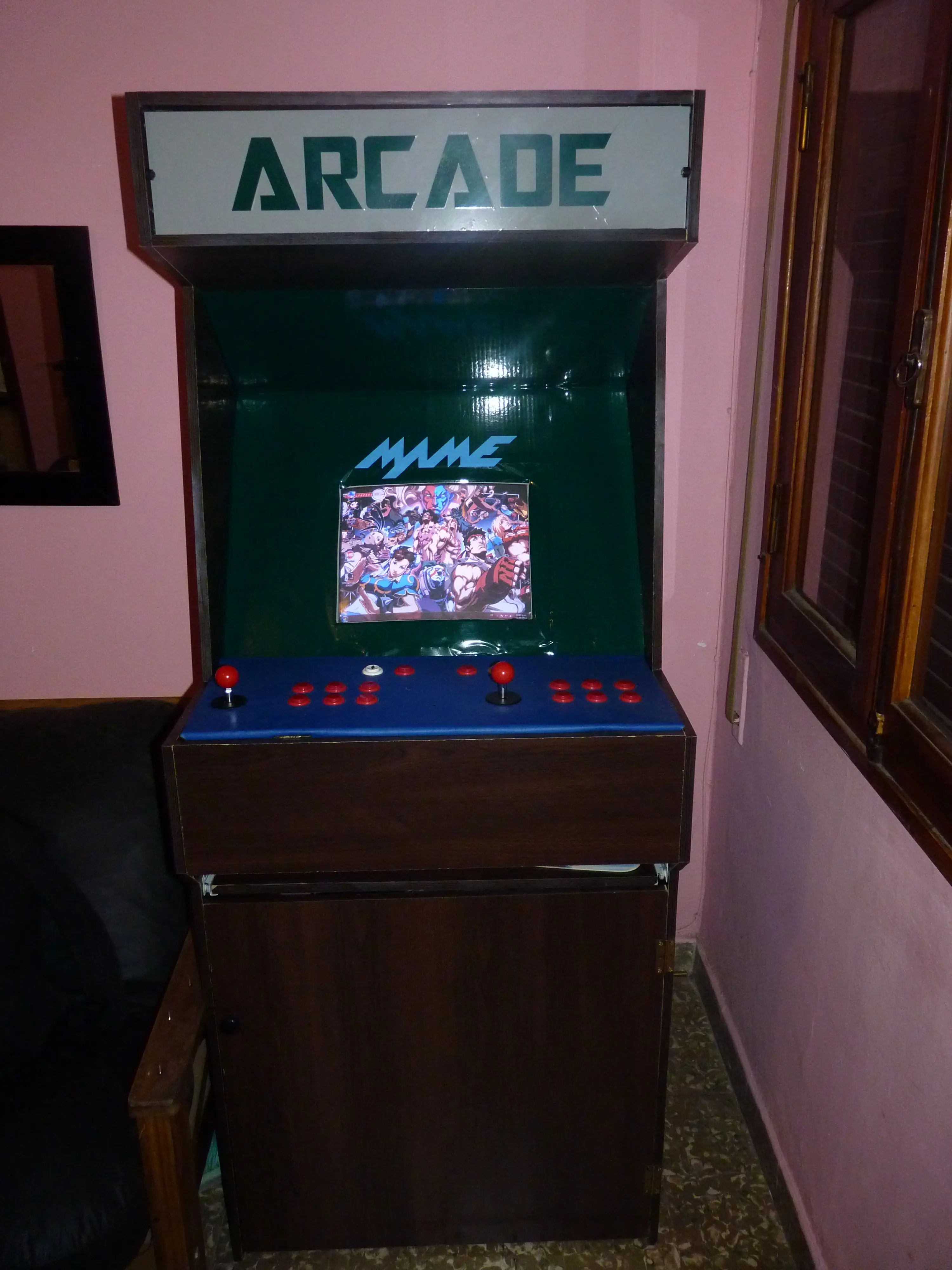

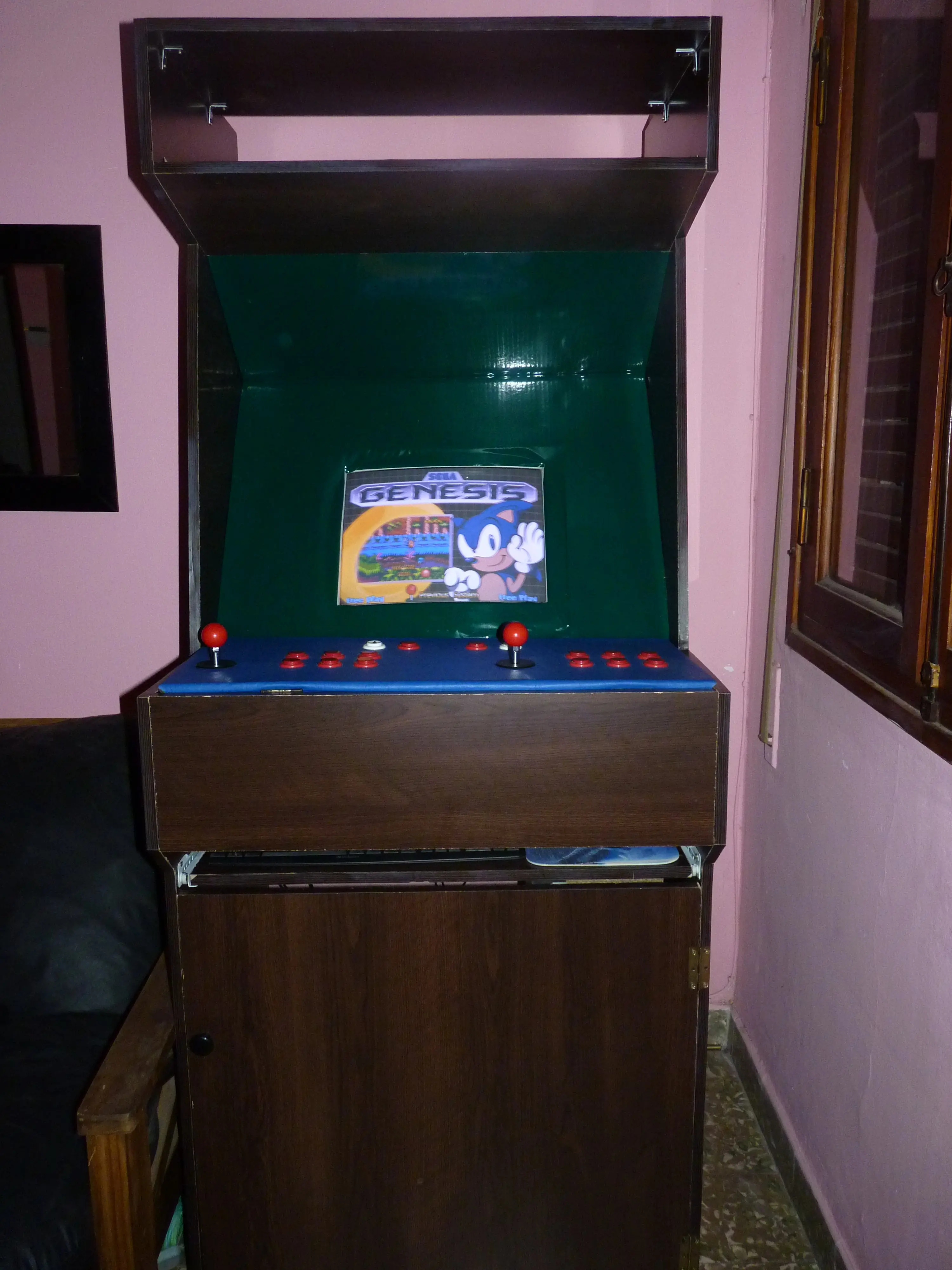

Y bueh... sin mas, acá les presento la ARCADE 2.0
Bueno así quedo la versión 2.0, le digo asi porque en breve se viene la 3.0 final. Ya que la voy a plotear y voy a cambIar por un apantalla mas grande.

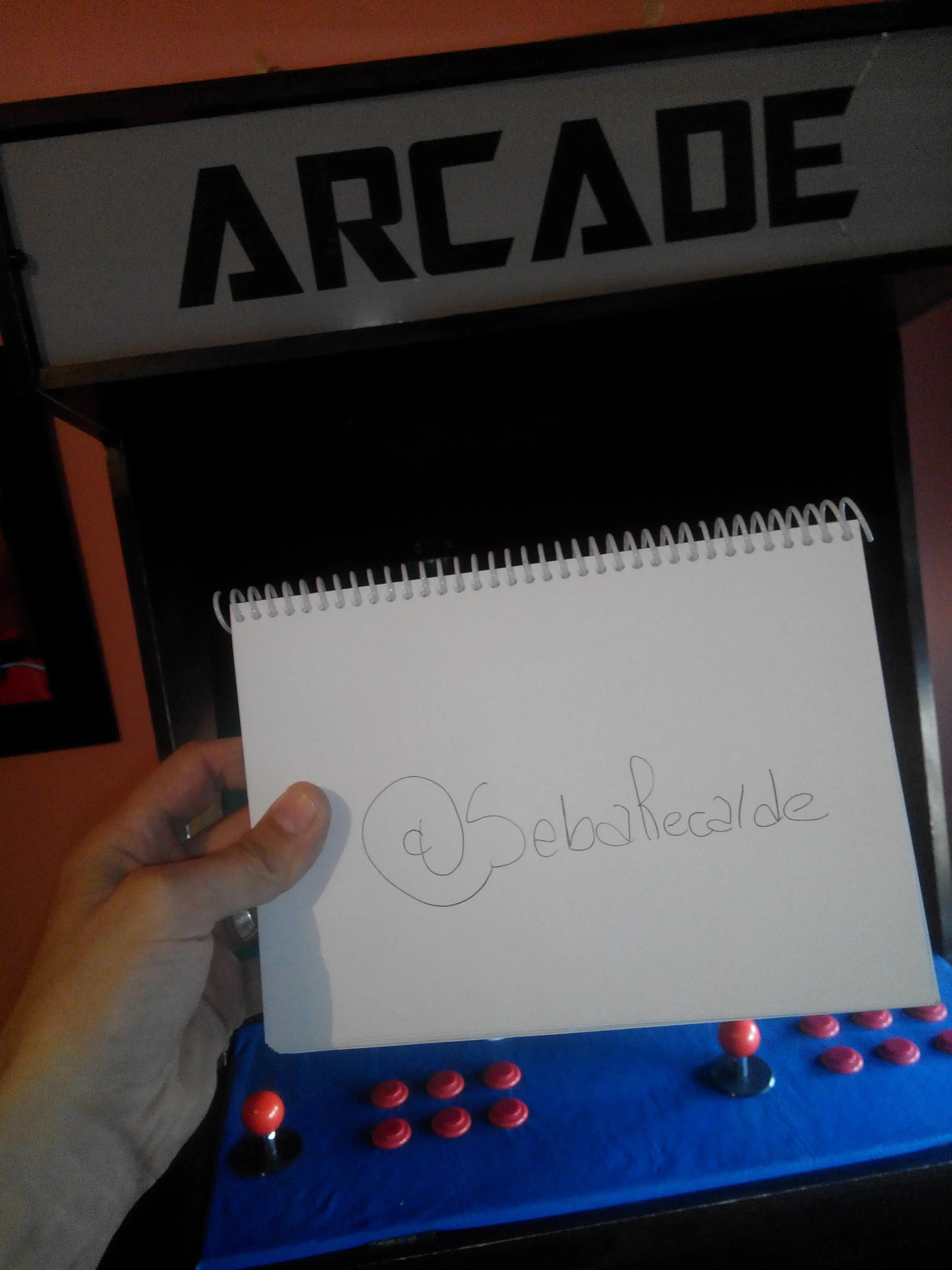

ACA LA CERTIFICADA
Gente, espero que les haya gustado. No me explaye tanto en explicar los detalles, ya que cada uno tiene que usar su imaginación y dejarlo como mas le guste o como se le canten los heuvos.
FIN DEL POST.
