me puse a hacer este proyecto y muestro como quedo es facil, es un panel tactil, pantalla tactil pad tactil o como sea (ELEMENTOS CASERO) muestro como me quedo, ahora si quieren hacerlo es facil aca subo unas fotos y un video del proceso.
1º Una camara
2º Cinta de papel y una tijera
3º Un cuadro
4º una caja alta
5º y ultimo un papel blanco del mismo tamaño que el vidrio del cuadro, no le saque foto al papel porque es un simple papel y tambien porque me olvide
Procesos
Pegar el vidrio del cuadro al papel blanco.
hacer un agujero a la caja para pasar el cable y pegar la camara web en el interior mirando hacia arriba
listo, ahora queda asi
al prender la camara se ve asi:
UN VIDEO MIO DESMOTRATIVO DE COMO ME QUEDO
Como funciona? la camara capta la sombra hecha por la mano y atravez de un software(al final del post esta el link) se encarga de hacer los movimientos de la flecha del mouse,
se puede usar para utilizar para navegar internet usar la pc tal como la usarias con el mouse o dercargar unas aplicaciones.
y por ultima la descarga de los software necesarios
todas las fotos y los videos son hechos por mi (excepto el ultimo video de las aplicaciones)
Foto certificada
Como muchos no entienden como hacer las cosas aca hice una guia:
descargar estos 2 archivos en los ultimos comentarios puse el link por que aca no me deja ponerlos.
software community core vision (ccv)
despues el TUIO mouse driver
aca esta la guia de instalacion y de configuracion (esta es la parte complicada, y mas si no saben ingles)
paso a explicarlo para los que no saben ingles:
primero al ejecutar el archivo ccv. les tendria que aparecer en source image la imagen de la camara si no aparece clikeen en next camera o previous camera. cuando lo encuentre clikean en use camera.hacen click en flip vertical. y en send TUIO.
sin apoyar los dedos en el touch pad, hacen click en remove blackground. click en Tracked Image la oscuridad desaparece y apareceran las yemas de los dedos en blanco. ahora lo que hay que lograr es que solamente se vean las puntas de los dedos para que al pasar el dedo tenga mayor calibracion. si no lo hacen bien al pasar el dedo el cursor va a ir para cualquier lado y no van a tener precision.

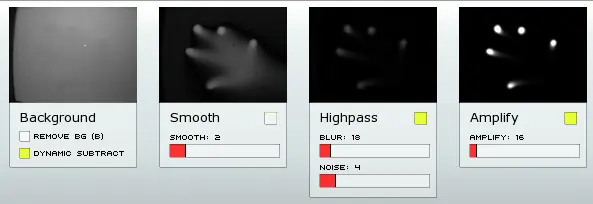

apagan smooth y amplify. activan highpass filter. ajustan el smooth , tambien adjustan el highpass blur y noise hasta que los dedos se vean nitidos y distinguidos.
tendria que quedar asi:

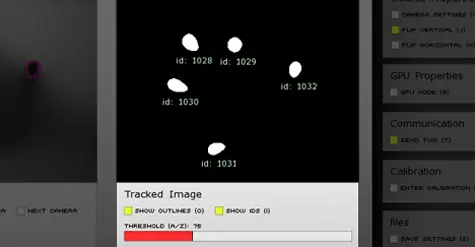

y por ultimo ajustan threshold slider hasta que las puntas de los dedos esten presente.
listo ahora presionan en Save Settings.
ahora vamos a la calibracion de la pantalla.

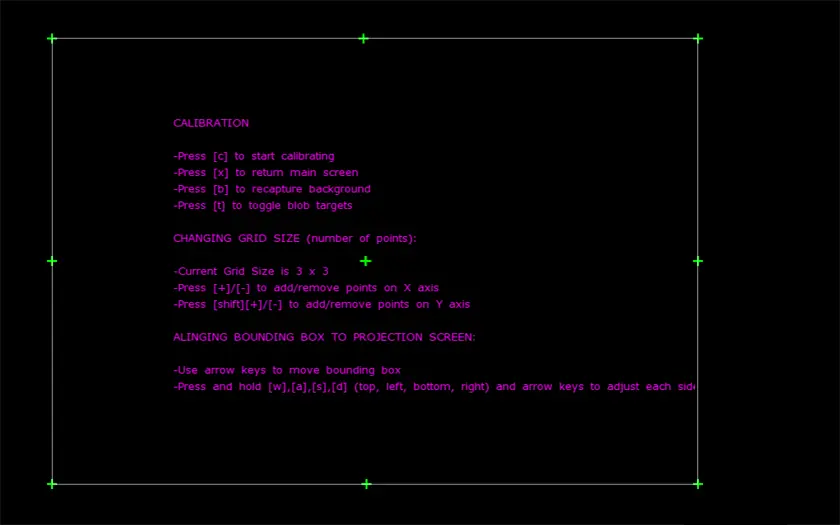

hacen click en enter calibration, ahora les aparece una pantalla negra
tienen que calibrar que el cuadrado blanco abarque toda la pantalla, como hacerlo? teniendo apretado el boton A y moviendo con las flechitas hacia donde quieran llevar el lado izquierdo, con el boton W hacen lo mismo y calibran la parte de arriba, con el boton D calibran la parte derecha y la S la parte de abajo. una vez hecho esto nos quedara asi.
ahora podran agregar todos los puntos de calibracion que quiera, hasta 17 de largo y 2 de hancho.
apretando el boton "+" y para sacar un punto apretan "_". una vez puesto la cantidad de puntos de calibracion que ustedes quieran(no afecta el desempeño poner mas o menos) es a gusto. apretan el boton "c" y les aparece esto:
en este video dentro de la caja tiene un proyector si alguno tiene proyector directamente puede hacer una pantalla tactil. como yo no tengo el resultado es un touchpad.
si calibraron mal apreten R y volveran al punto anterior.
listo ya esta todo hecho. apretan X y vuelven al programa CCV, dejan todo como esta, apretan save configuration. y dejan el programa abierto, no lo cierren pueden apretar la barra de espacio para achicar la aplicacion. ahora vamos al TUIO mouse driver lo abrimos y apretamos la barra de espacio para activarlo. ahora al pasar el dedo por el touch pad van a ver como se mueve la flecha.
