Introducción
Hola gente, en esta oportunidad les traigo un método para puentear una fuente de poder, para luego corroborar sus voltajes.
Esto generalmente se hace cuando hay que diagnosticar, permitiéndonos detectar si un fallo esta en el mother o en la fuente (contextualizando el problema).
Nos permitirá:
-Iniciar la fuente de poder sin necesidad de que esté conectada al mother.
-Verificar los voltajes.
A su vez les recomiendo que ingresen a este post, ya que encontrarán una mini guia de cómo utilizar un multimetro (tester).
Empecemos
El puenteo se realiza de una forma muy sencilla, en primera instancia desmontamos la fuente de la PC, luego insertamos los extremos de un clip dentro del orificio del cable verde y dentro del orificio de cualquier cable negro, y en última instancia enchufamos la fuente a corriente.
Generalmente para darnos cuenta si el puenteo esta bien realizado, podremos observar si el cooler gira o no (ojo, puede ser que el cooler de por sí no funcione, no es muy fiable fijarse en eso).
Voltajes
Una vez realizado el puenteo tomamos el tester y comenzamos a tomar los voltajes, para ello el cable del multimetro en com (negativo-neutro) lo colocamos en cualquier ranura de un cable negro, y el cable de voltaje en la ranura que queramos testear.

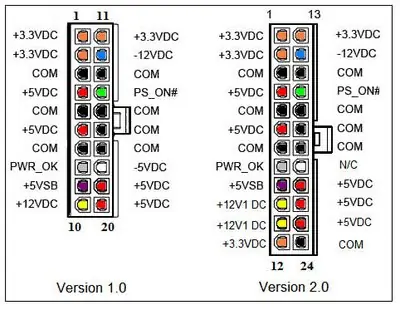

ATX de 20 y 24 pines
S-ATA
Molex
Berg
Aclaro que aquí están los principales, faltaría ATX de 12V para el procesador, y el de 6+2 para PCIe, pero no se preocupen, más abajo explicaré algo que les servirá de mucho.
Tips
-Si la fuente no arranca con el puenteo y están seguros que lo hicieron bien, para terminar de cerciorarse de que no funciona pueden cortar el cable verde y cualquier negro y unirlos (esto deja de ser un puento para pasar a ser una conexión directa)
-Los voltajes por color dentro de lo que es PC son universales, por lo tanto por ejemplo cualquier cable rojo ya sea de molex, sata, o cooler, tendrá +5V (tomen la tabla de ATX como guía, ya que tiene todos los voltajes).
-Conviene controlar los voltajes de la boca de corriente, ya que puede ser una falla externa a la PC.
-Controlar que no este apagada la fuente desde su propio interruptor (solo algunas tienen).
-Asegurase que el cable de corriente se encuentre bien conectado.
-El voltaje puede variar un poco según la tensión.
-Descartar que el cable de corriente no funcione en óptimas condiciones (en él encontraremos corriente alterna de 220V).
