Como desarmar el tablero de un VW Gol
aca va la explicacion primero este es el tablero que vamos a remover sin sacar el volante.
This image has been resized. Click this bar to view the full image. The original image is sized 730x548.

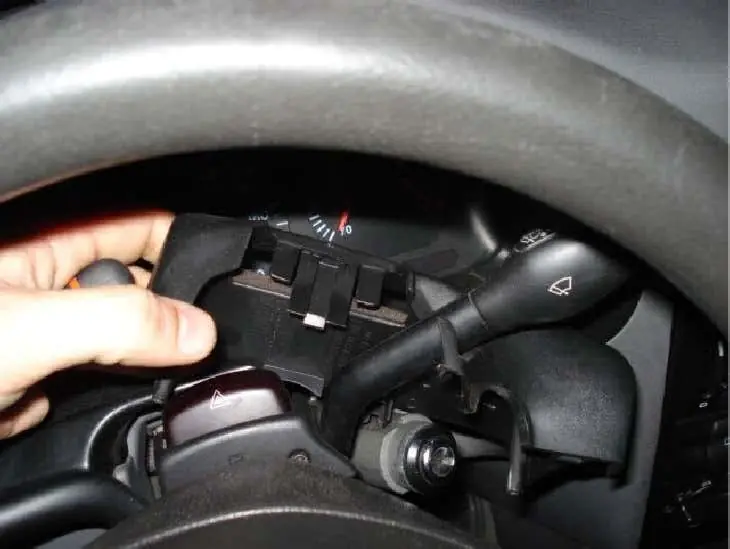

bueno gente a pedido del publico aca va la explicacion primero este es el tablero que vamos a remover sin sacar el volante.sacar las cachas que cubren la columna de direccion y la llave de encendido. para sacar la cacha superior conviene levantar a tope la palanca de limpiavidrios como muestra laimagen
This image has been resized. Click this bar to view the full image. The original image is sized 730x549.
luego extraer los tornillos que sujetan el marco
This image has been resized. Click this bar to view the full image. The original image is sized 774x731.

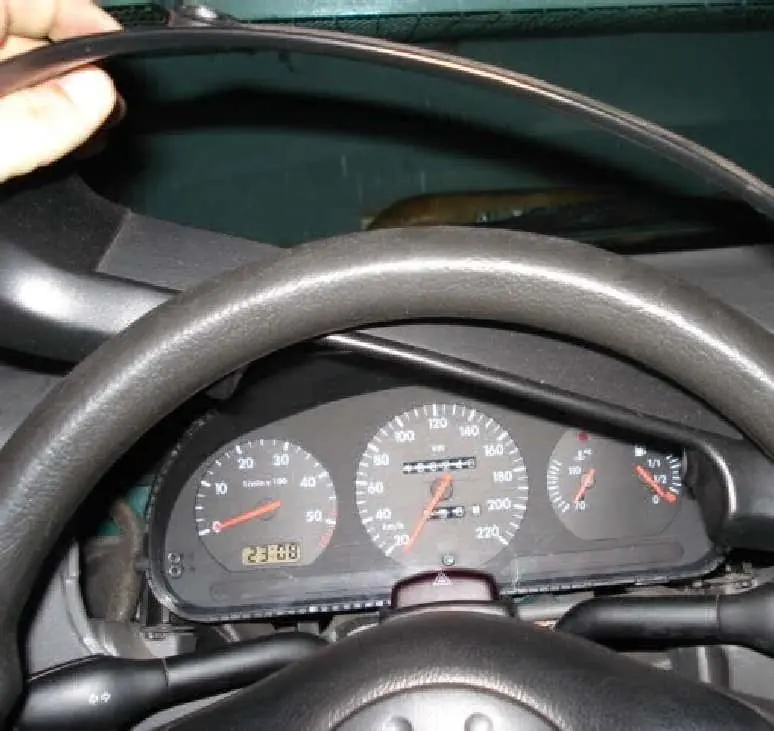

bajar las palancas de giro y limpiavidrios para que sea mas facil sacar el marco
This image has been resized. Click this bar to view the full image. The original image is sized 774x731.

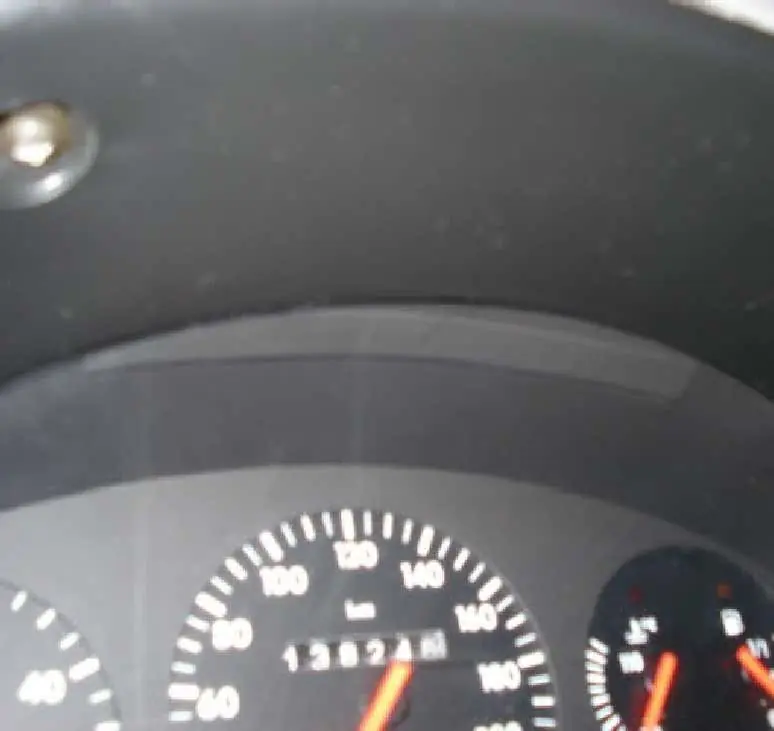

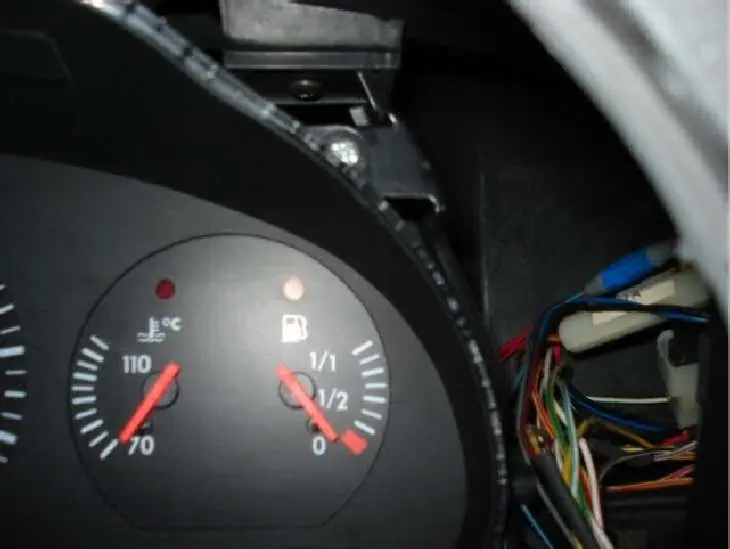

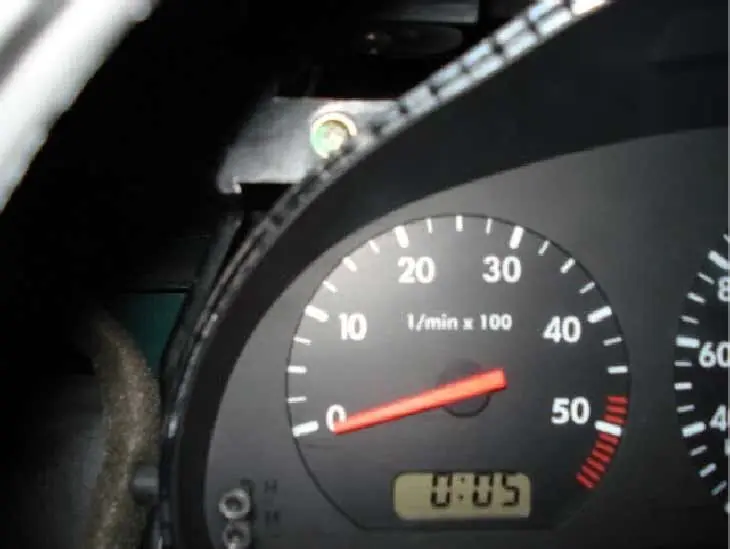

sacar los tornillos que fijan el instrumental. uno de cada lado.
This image has been resized. Click this bar to view the full image. The original image is sized 730x549.
This image has been resized. Click this bar to view the full image. The original image is sized 730x549.

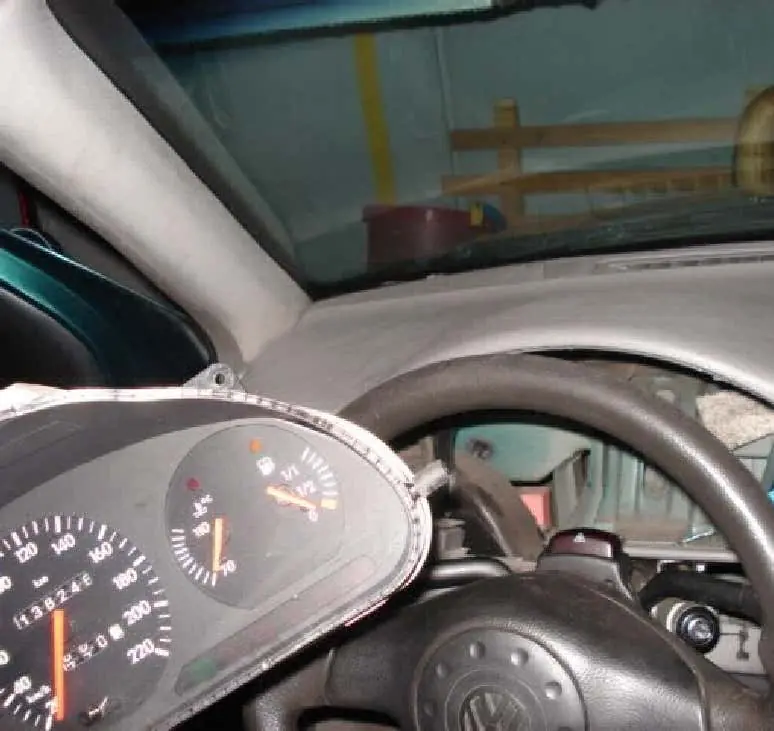

luego inclinar el instrumental hacia adelante y girarlo un poco hacia el lado delconductor (sin hacer mucha fuerza solo hasta donde de el cable
This image has been resized. Click this bar to view the full image. The original image is sized 730x549.

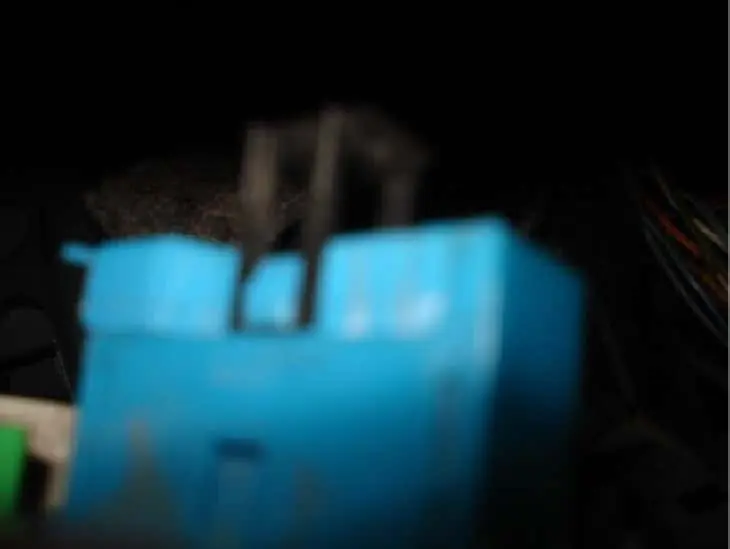

para poder desenchufar la ficha tienen que levantar con un destornillador plano la trabitanegra
This image has been resized. Click this bar to view the full image. The original image is sized 730x549.

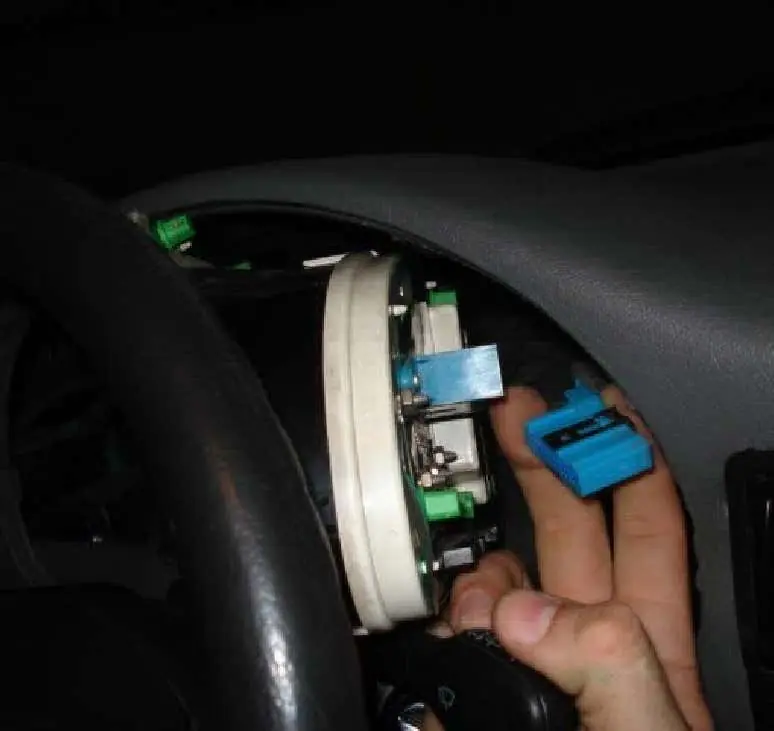

retirar el conector o ficha
This image has been resized. Click this bar to view the full image. The original image is sized 774x731.

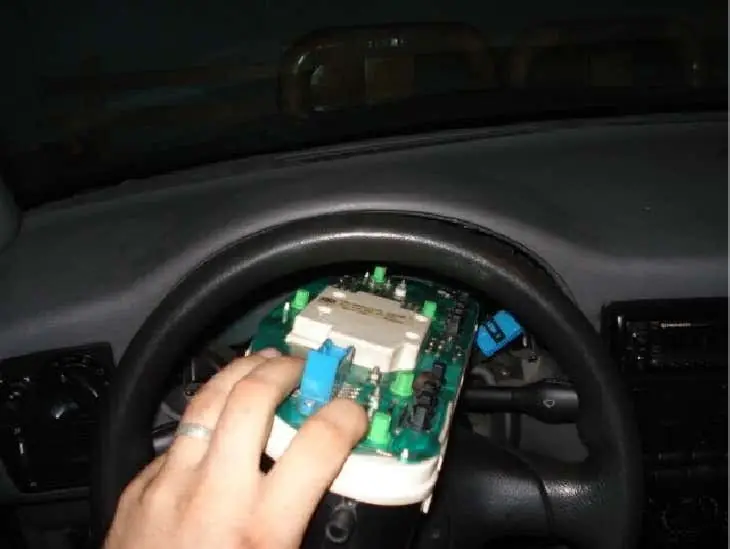

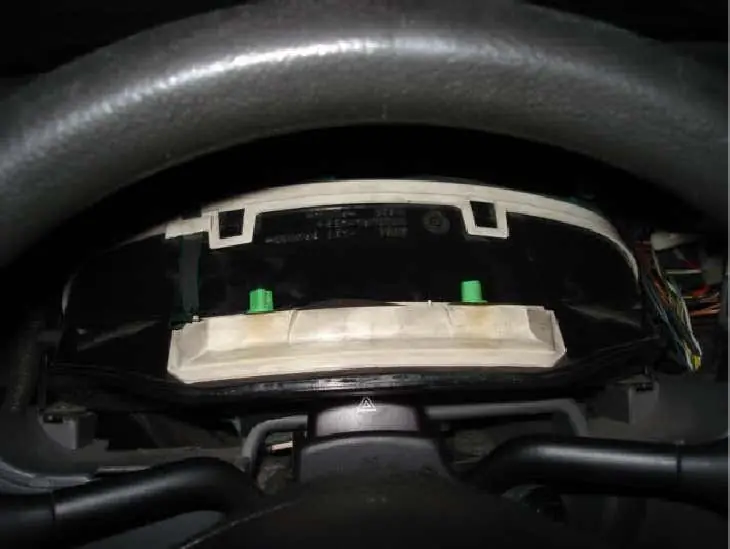

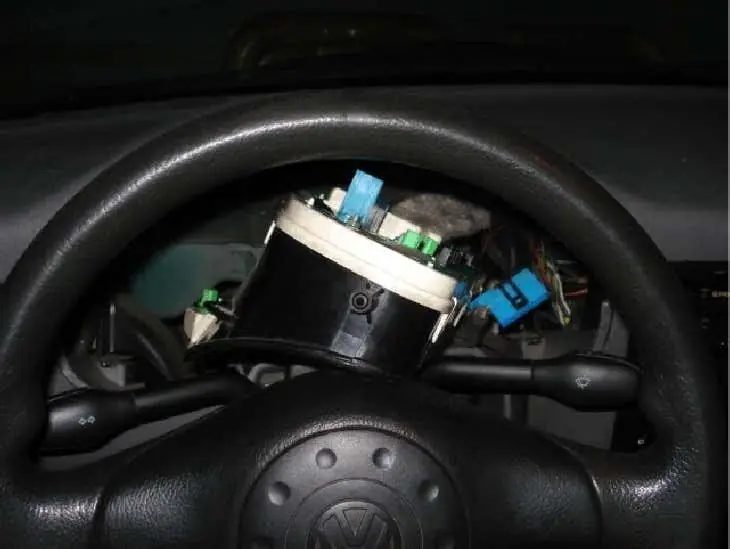

terminar de girar el instrumental y sacarlo a traves del volante.
This image has been resized. Click this bar to view the full image. The original image is sized 730x549.
This image has been resized. Click this bar to view the full image. The original image is sized 730x549.
This image has been resized. Click this bar to view the full image. The original image is sized 774x731.

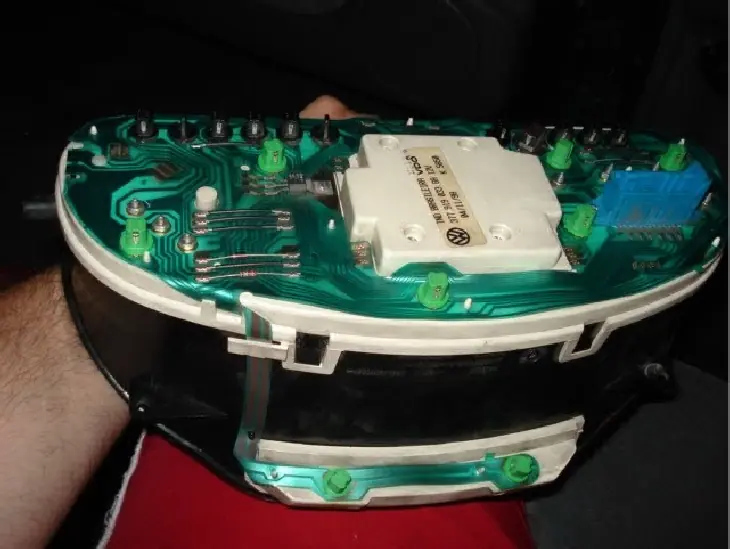

listo instrumental fuera.
This image has been resized. Click this bar to view the full image. The original image is sized 730x549.
