Hoy les traigo Electronica casera echa en casa,con buenos resultados







Un simple circuito integrado y los componentes pasivos periféricos nos permiten disfrutar de nuestra música favorita a una excelente potencia para la mayoría de los usos domésticos. Presentamos este amplificador de muy buena calidad y a un bajísimo precio de armado.



El TDA2040 es un circuito integrado muy común en equipos de audio domésticos por su excelente calidad de sonido y por su facilidad de empleo.

Como observará no hay nada especial en este circuito, el desacople de continua a la entrada, por medio del capacitor electrolítico no polarizado, la realimentación, la carga RC y, por supuesto, el parlante.

Este circuito debe ser alimentado por una fuente de continua partida de 20+20v con una corriente de 1A por canal. La tensión positiva ingresa por el pin 5 mientras que la negativa lo hace por el 3. Entre cada vía de alimentación y masa se deberá colocar un capacitor electrolítico de 220µF junto con otro en paralelo, cerámico, de 100nF. De esta forma se efectúa un correcto desacople y filtrado de la fuente.

Recuerde equipar al chip con un adecuado disipador de calor.








Cuando se desea un sistema de audio sin hilos hay poscas formas de hacerlo. La mas simple de ellas es utilizar luz infrarroja a la cual se le modula la señal de audio a emitir. Del otro lado un circuito recibe dicha luz, la demodula, la amplifica y la coloca en un parlante.

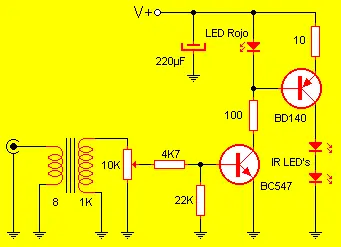

Como se ve en el circuito el transmisor es extremadamente simple. El transformador está dispuesto como adaptador de impedancias, siendo su bobinado de baja impedancia conectado en paralelo con el parlante del TV o radio. Los diodos infrarrojos usados son comunes. El resistor de 10 ohms que limita la corriente a través de los diodos IR debe ser de 1w. Este transmisor de alimenta de 9vcc que pueden ser provistos tanto por una batería común como por un adaptador AC/DC

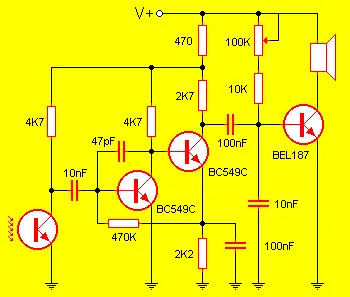

En cuanto al receptor se refiere, el mismo capta la luz infrarroja por el fototransistor, ésta es preamplificada y amplificada por los transistores BC549C y luego se le da potencia suficiente para mover el parlante del auricular por medio del transistor de salida. Este receptor, al igual que el transmisor, también se alimenta de 9vcc, pero en este caso debe ser provista indefectiblemente por la batería, ya que de alimentarlo con un adaptador AC/DC estaríamos perdiendo la gracia del sistema (para que evitarse el cable desde la fuente de audio si luego va a poner un cable a la pared, ¿no?).

Recuerde que para que el audio se transmita debe haber línea visual entre el emisor y el receptor. A medida que esa línea se pierde se introduce ruido en el receptor.

Es posible ampliar el alcance del transmisor colocando mas transistores BD140 con mas diodos IR.







Todos sabemos que para grabar una guitarra criolla (o tradicional) basta con acercar un micrófono de buena calidad para poder captar el sonido. Pero en las guitarras eléctricas la forma de hacer salir sonido requiere el uso de un amplificador, el cual debe ser excitado por medio un previo adecuado. En esta ocasión presentamos un proyecto (basado en un circuito de CEKIT) en el cual no solo se propone un buen Preamplificador sino que, además, se da la posibilidad de alterar el tono (mas grave o agudo) y de distorsionar el sonido (efecto fuzz) haciendo parecer que se está empleando un viejo amplificador valvular.



Para nuestro prototipo empleamos un amplificador operacional integrado doble el cual usaremos por un lado para hacer las veces de previo y, por el otro, para efectuar la distorsión en sí de la señal de audio. Dotamos al sistema, además, de un interruptor que permite anular el efecto fuzz, dejando pasar intacta la señal de entrada.

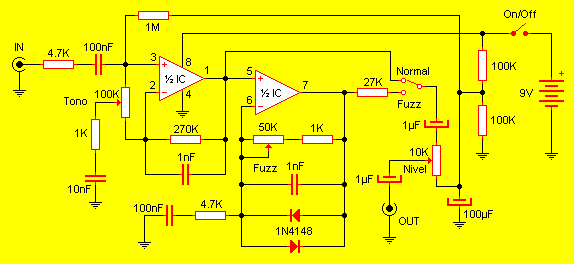

La señal ingresa desde la guitarra o bajo por medio del conector marcado como IN. Pasando a través del capacitor y la resistencia ingresa a la primera sección del circuito integrado LM358 el cual actúa como previo. El conjunto RC conectado entre la salida (pin 1) y la entrada inversora (pin 2) actúa como realimentador, desde donde se toma una muestra de la señal para efectuar el control de la tonalidad. A la salida la señal ingresa a la segunda mitad del integrado, donde hay otro operacional. Además va a la llave selectora que permite utilizar o anular el efecto fuzz. En este caso el circuito de realimentación incluye un par de diodos en paralelo opuesto que se encargan de recortar la señal. La magnitud de la señal recortada depende del cursor del potenciómetro de 50K, el cual actúa como regulador de efecto. La salida de este amplificador (pin 7) se aplica a la otra terminal de la llave selectora de efecto, cuyo punto medio se inyecta al potenciómetro que establece el nivel de la señal de salida que finalmente saldrá hacia la etapa de potencia.

El circuito se alimenta de una batería de 9v del tipo comercial, aunque también se lo puede alimentar con un adaptador AC/DC. En este caso se recomienda usar uno de buena calidad que esté bien filtrado para que no induzca ruidos en la señal. Dado que internamente el circuito trabaja con fuente partida se ha dispuesto un par de resistencias (las de 100K) en serie de cuya unión central se obtienen los 4.5V de referencia.







Este timbre produce el clásico sonido de campanillas "Ding-Dong" pero no utiliza para ello piezas mecánicas. Con un integrado diseñado para tal uso y algunos componentes más se logra el mismo efecto y en estado sólido (sin piezas móviles).

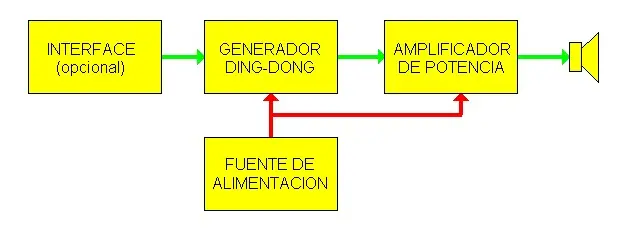

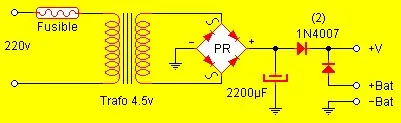

Cada vez que se pulsa el timbre el generador de Ding-Dong crea una débil señal de audio con el sonido de las campanillas. La señal es elevada en su volumen por el amplificador y es reproducida por el parlante. La fuente de alimentación provee al circuito de la tensión necesaria para operar. La interface permite conectar el circuito a timbres alimentados centralmente como el de edificios o portero eléctrico.

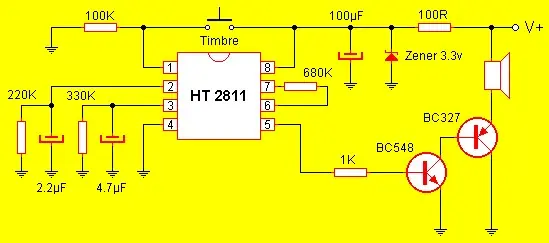

El circuito recibe alimentación a través del punto marcado V+ y masa. El corazón del mismo es el integrado HT2811, desarrollado por la firma koreana Holtek. Por el pin 1 ingresa el pulso de disparo, indicándole al chip que produzca el sonido "Ding-Dong". Los pines 2 y 3 se conectan a conjuntos RC que establecen cada uno de los sonidos (2 = "Ding" / 3 = "Dong". Alterando estos componentes se logra variar el sonido de las campanillas. El pin 4 corresponde a la masa. Por el pin 5 sale la señal de audio que es amplificada por un par de transistores de uso general en configuración darlington. Los terminales 6 y 7 se conectan a una resistencia de 680K que ajusta la ganancia del pre-amplificador interno del chip. Por último por el terminal 8 ingresa la alimentación al chip la cual es limitada en corriente por la resistencia de 100 ohms y estabilizada a 3.3v por medio del diodo zener. El capacitor de 100µF filtra el posible rizado que quede en la línea de alimentación.










En realidad hay que analizar detalladamente lo que esto hace, pero desde un tiempo atrás, cuando los televisores y radios no traían control remoto. Que cagada, uno tenia que levantarse para bajar o subir el volumen del aparato. Eso si que era feo.

Pero, ahora que tenemos el control remoto y podemos (por ejemplo) alterar el volumen sin siguiera levantarnos, tampoco alcanza. Pasa que uno se mete en la cama, se abriga todo, mete los brazos adentro, se acurruca y disfruta de un programa cualquiera. No se, podemos citar un caso: Crónica TV, cantando los números de la lotería. Esos chicos y chicas de la lotería, que hablan tan parejo, suave, calmado, da gusto escucharlos incluso cuando uno no jugo ni un peso. Y de repente aparecen los carteles rojos "MACABRO MORBOSO ESPECTACULAR: MATAN A TAXISTA AHORCÁNDOLO CON EL PIOLÍN DE SU PROPIO ZAPATO... ES PRIMICIA DE CRÓNICA TV... EN INSTANTE LAS IMÁGENES SIN EDITAR". Hasta ahí todo bien, pero como no parece alcanzarles con semejante sensacionalismo por vídeo usan el audio: ponen unas trompetas, trombones, platillos y quien sabe cuanta cosa mas a todo volumen, además del locutor que grita por los cuatro costados contando como es que acogotaron al taxista. Entonces uno tiene que resignarse, sacar los brazos afuera de la cama y bajar el volumen haciéndolo chupar frío al cuete. Es cierto que el control remoto TENDRÍA que poder funcionan debajo de las colchas y sábanas, pero no funciona y no es solución el hacerle agujeritos a las cobijas para que la señal pueda pasar, hay que hacer algo que funcione y que en lo posible sea automático. En consecuencia desarrollamos este proyecto. Un control automático de volumen para TV y radio. Ajusta el nivel a un punto fijo. Si está bajo lo sube, si está alto lo baja (que deducción mas boluda, no?).

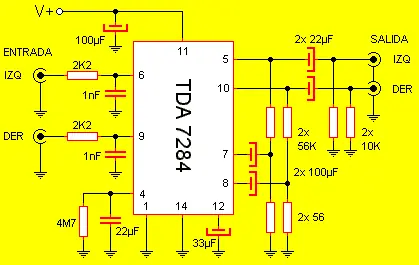

Basándonos en un integrado desarrollado para grabadores de cassette, el cual incluye en su pastilla circuitos de control automático de nivel, hicimos un equipo capaz de nivelar una señal de audio sin importar su nivel original. En otras palabras controla el volumen por nosotros y a nuestro gusto.



Como ven, el circuito es por demás simple y se reduce a un puñado de componentes pasivos, además del circuito integrado.

Por mas que tenga un televisor, radio o vídeo grabadora mono le recomendamos armar las dos etapas porque el día de mañana puede tener un equipo estéreo y no va a ponerse a soldar de nuevo. Además, lo que puede economizar armando un solo canal es insignificante.

La alimentación puede ser cualquier tensión continua de entre 6 y 12 voltios, y no necesariamente estabilizada. Lo que es importante es que esté bien filtrada, para evitar ruidos de alterna en el audio.

Sabemos que este sistema funciona porque actualmente lo tengo en casa, pero no tenemos la placa de circuito impreso porque no me digné a hacerla (tengo todo en protoboard, que tipo vago). Si alguien la hace y tiene ganas, por favor mandarla por mail. Gracias.

Este dispositivo es ideal para ser intercalado entre la vídeo y el TV por medio de los conectores de AV. También es adecuado para ponerlo entre en sintonizador y el amplificador de una cadena de audio. En el caso de colocarlo dentro de algún equipo o TV tener precaución con las vías de audio, porque en algunos equipos éstas pueden tener DC dando vueltas por ahí y pueden hacer macanas. Si lo ponen en un circuito a modificar, controlar de no ponerlo después del control de volumen, para evitar que este mando quede inutilizado.


Ojala les sirva
