Titulo : Extender un cable
Hola Taringueros: gracias por seguirme o pasar a leer mis Post, en Tips siempre desarrollo temas de reparación de Hardware pero hoy les voy a dejar como hacer una extensión de cable usb.
Muchos no saben que la longitud max de cable en usb 1.1 y en 2.0 apenas supera los 3 mts de largo, puede llegar a más si se utiliza un buen cable apantallado y de buena calidad, algunos intentan sin exito tratar de usar un cable extensión para colocar un Pen Wireless. Por ese motivo a intentar conectarlo aparece "dispositivo no reconocido" o mensaje similar, pasa lo mismo para impresoras o/u otro dispositivo hardware.
les recuerdo que en ML existe un cable activo sale aproximadamente $150 y un Extensor Usb Amplificado Ns-caexus45 Utp Hasta 45m Nisuta arriba de los $329.
Los Materiales necesarios los van a ir viendo en las fotos, cualquier duda me escriben un priv.
Cable USB usado nada de comprar uno nuevo

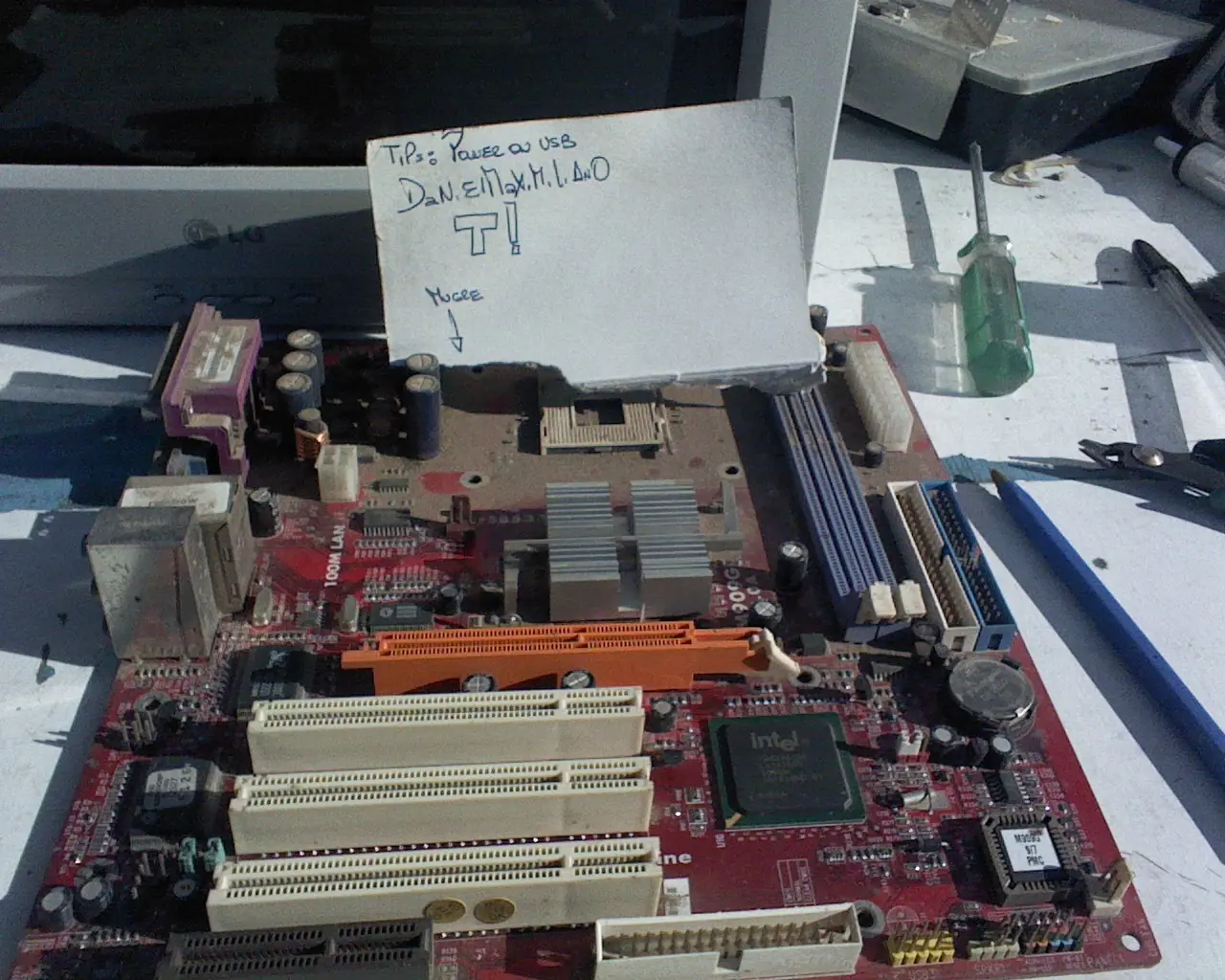

un Motherboard viejo. sino tenes un anda y cartonea en la calle , siempre hay tirados por la ciudad.

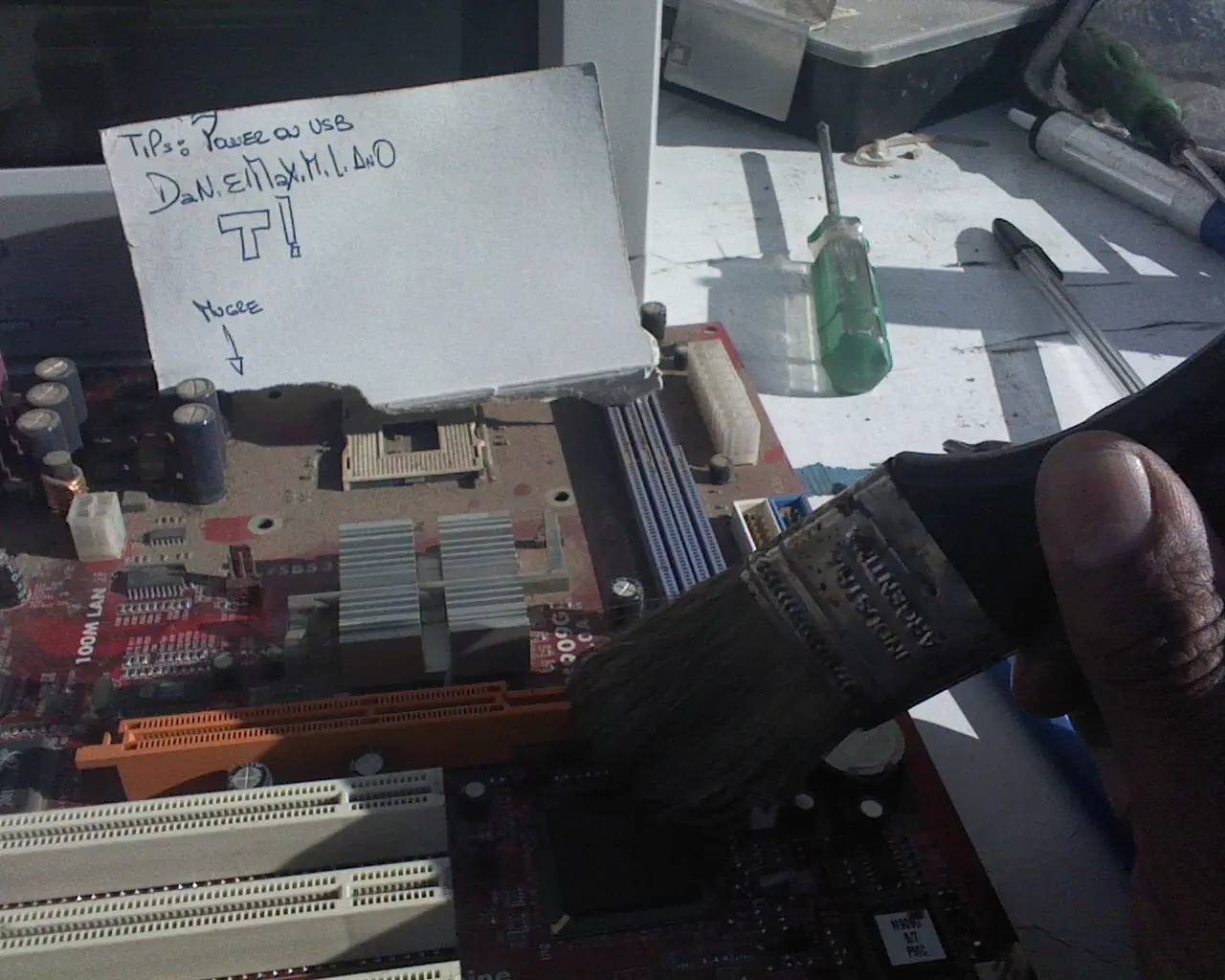

Si tenes ganas dale con un pincel para limpiarlo un poco.

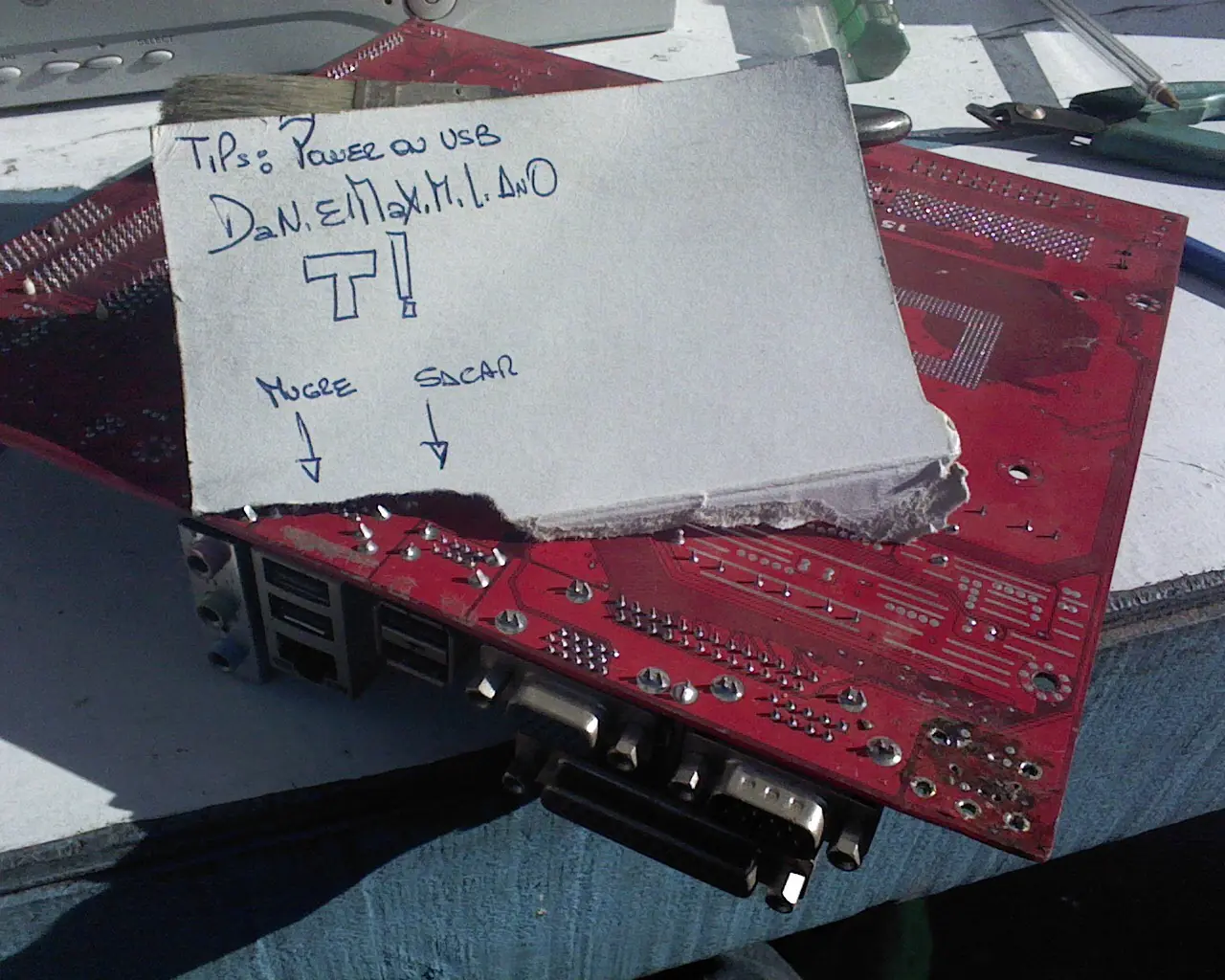

Sacaremos este Socket USB.

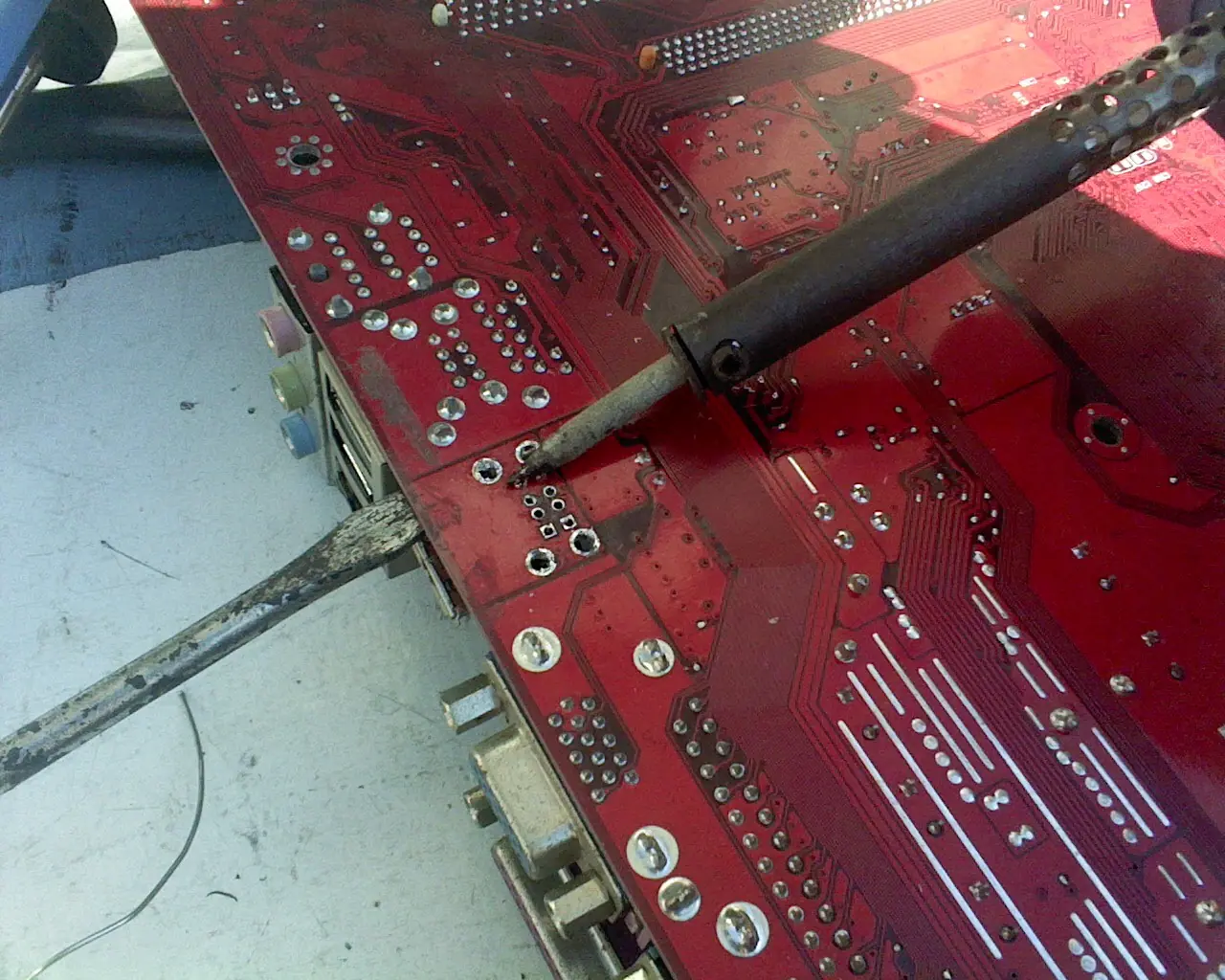

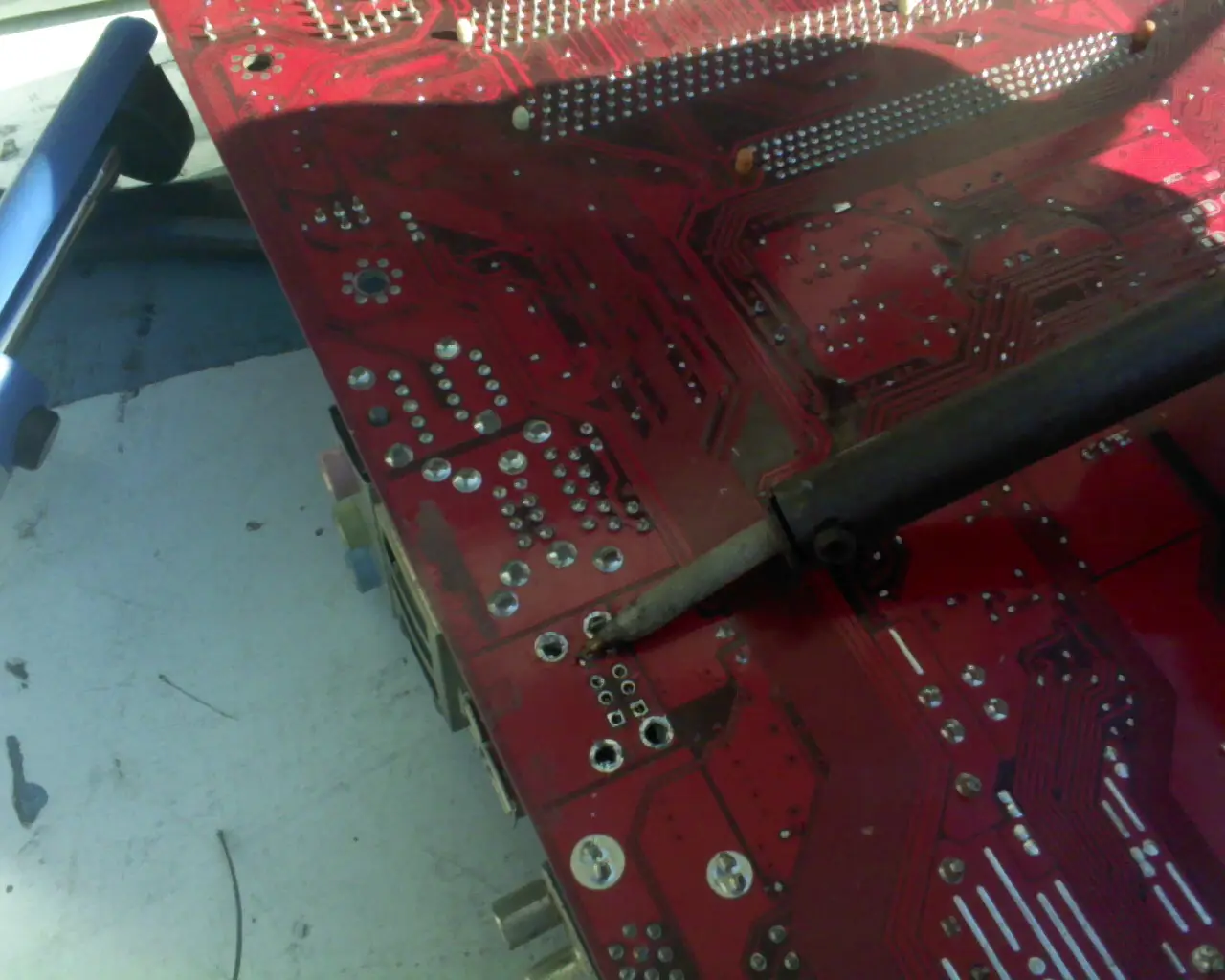

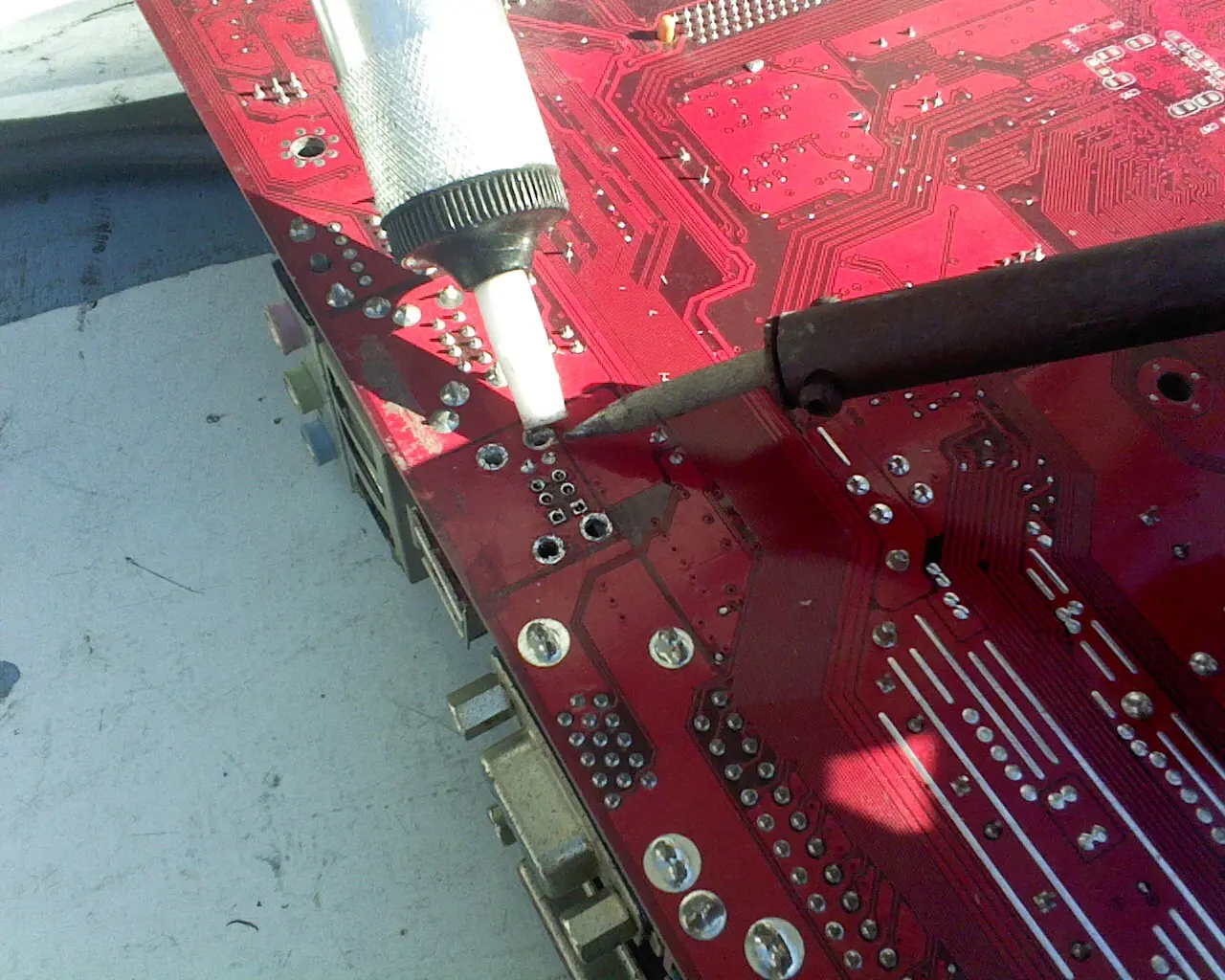

Calentamos bien la pieza, despues usamos el Desoldador.
Las 2 patitas de GND (masa) le ponemos un poco de estaño asi sale más facil.

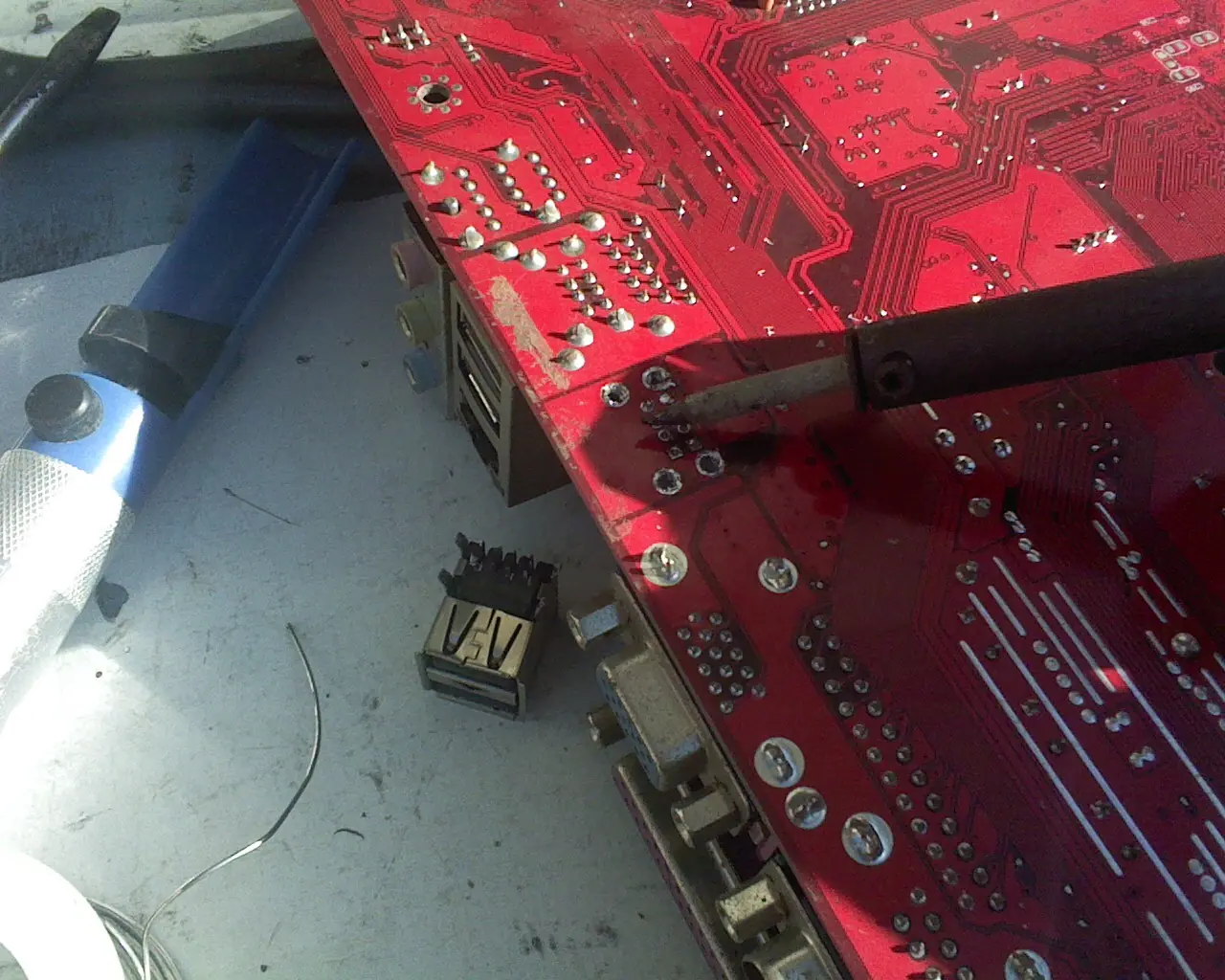

Mientras calentamos las 2 patitas juntas usamos un destornillador plano y hacemos minima palanca.
la pieza cae sola sin necesidas de utilizar malla desoldante
(esta cara la malla para usar de esta manera).

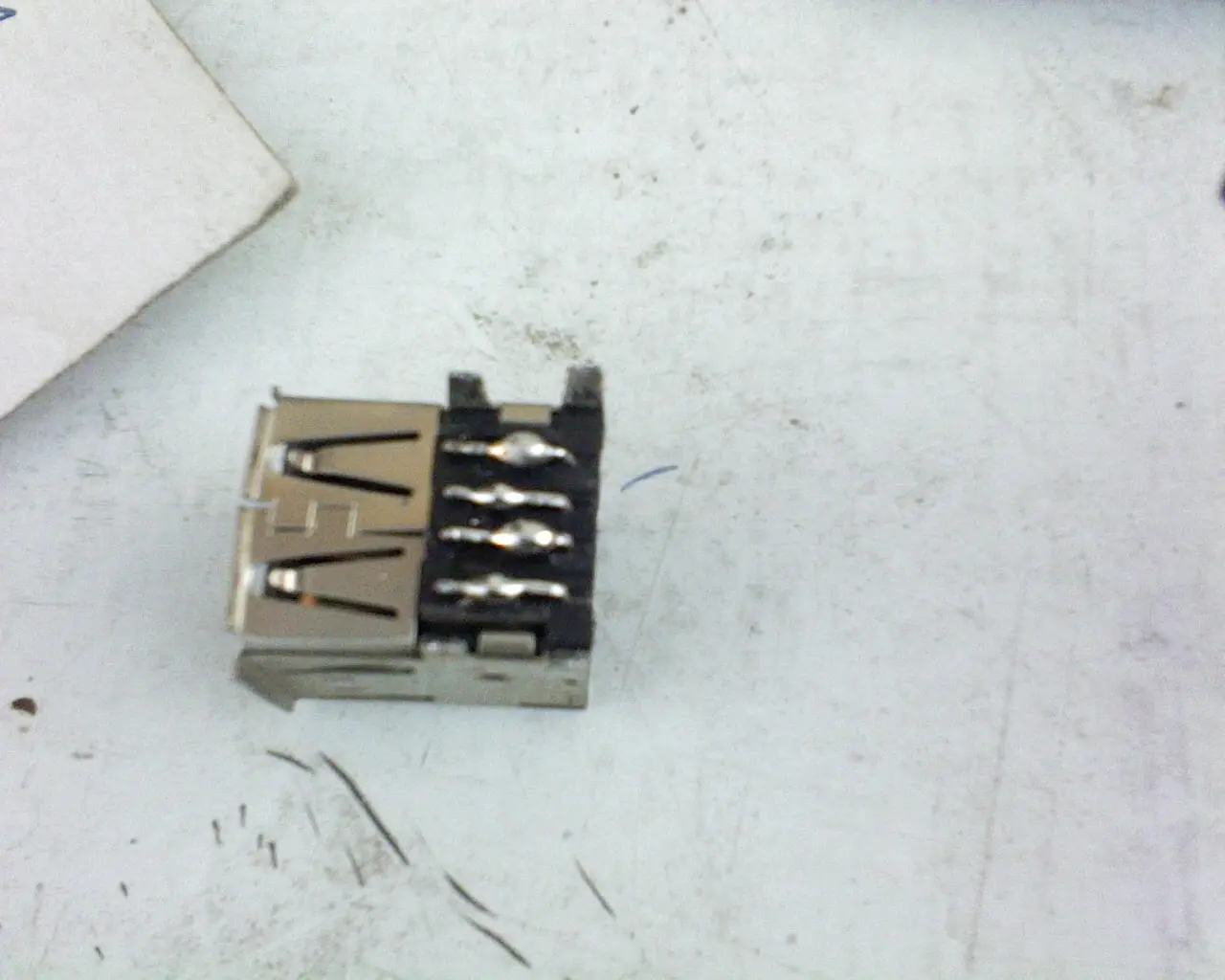

Simple, no? ya tenemos los 2 conectores que usaremos; Todo ello sin gastar un mango(Peso, dinero) bien de Niño rata.

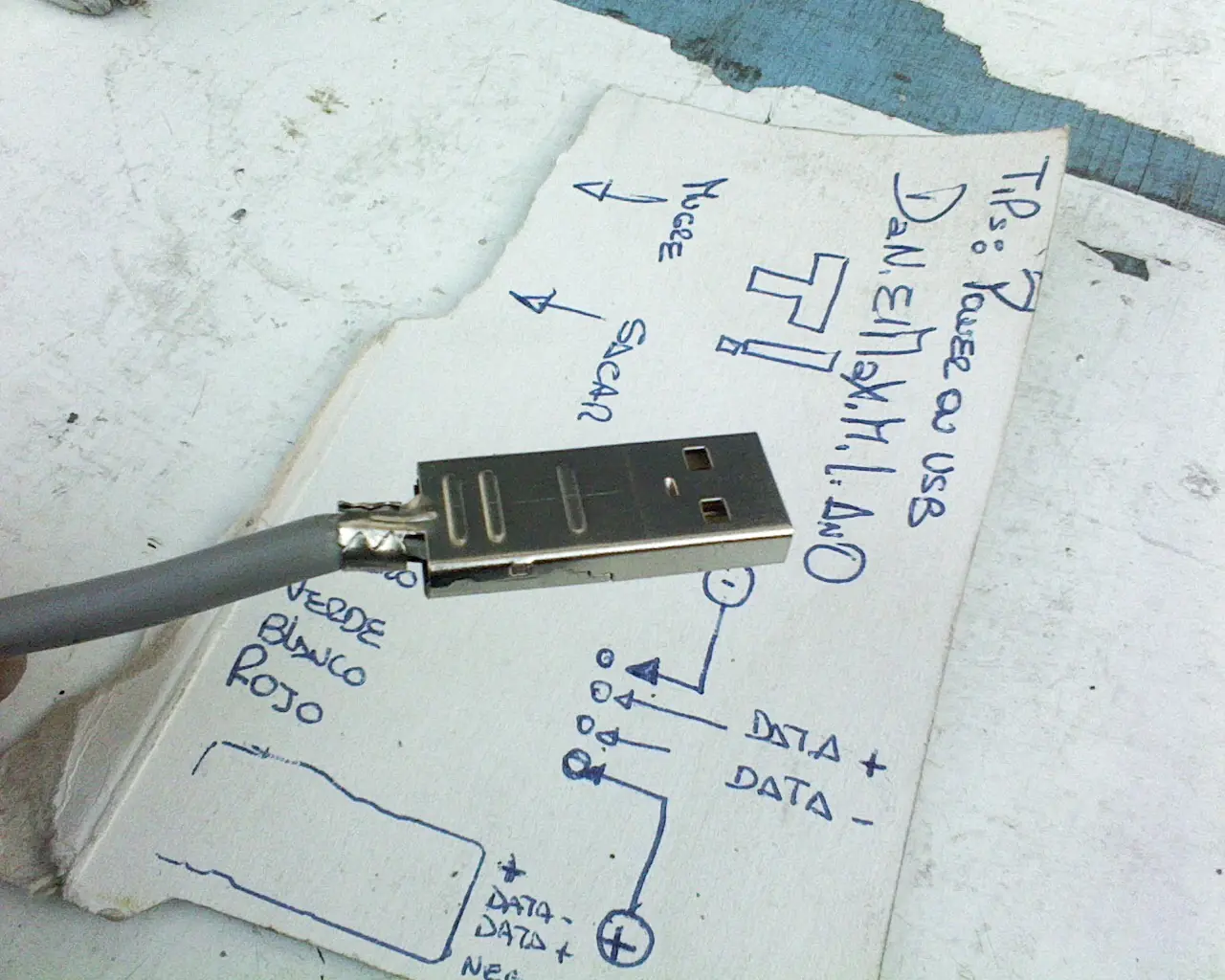

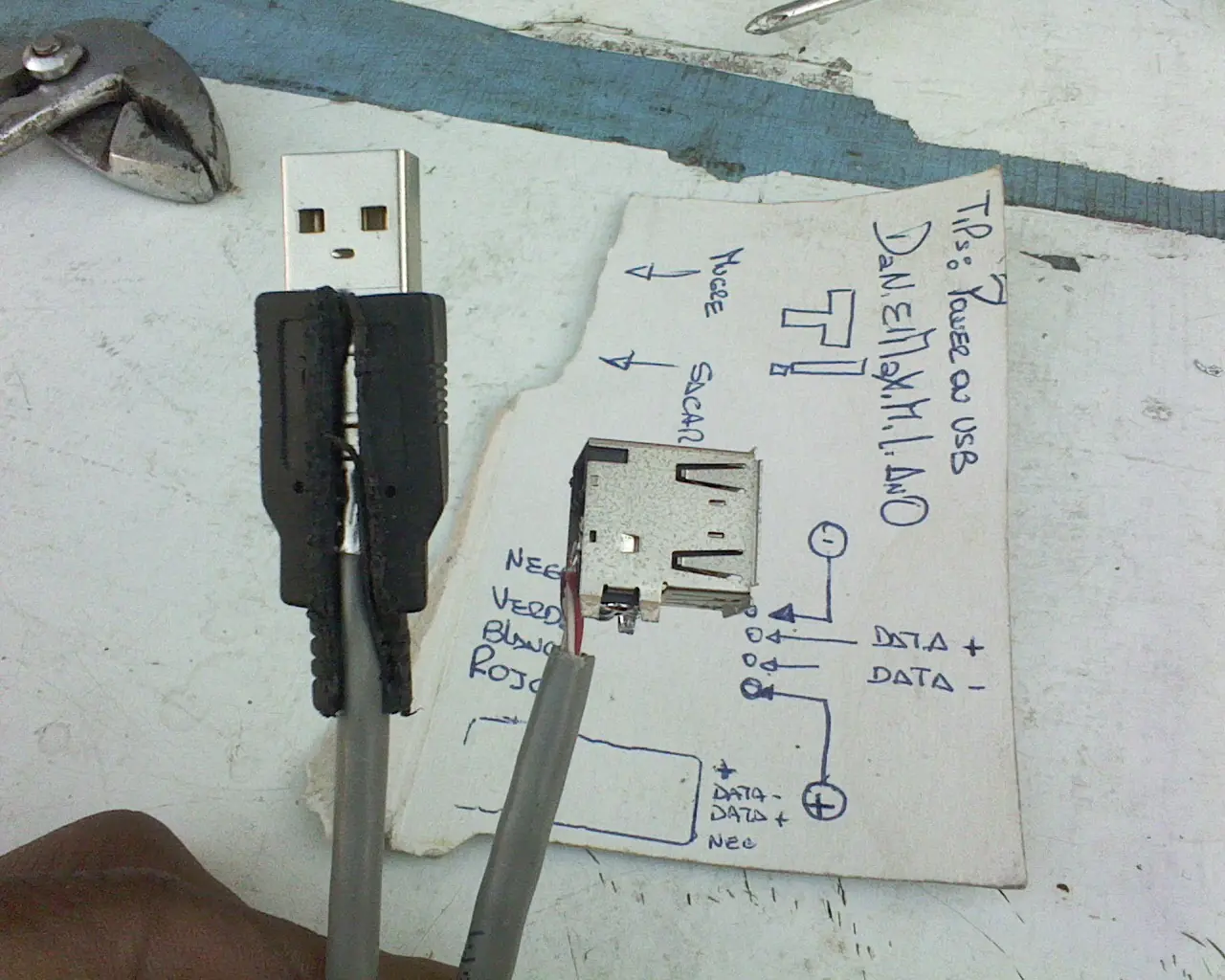

Tal cual lo sacamos, usamos un papel para identificar los terminales.

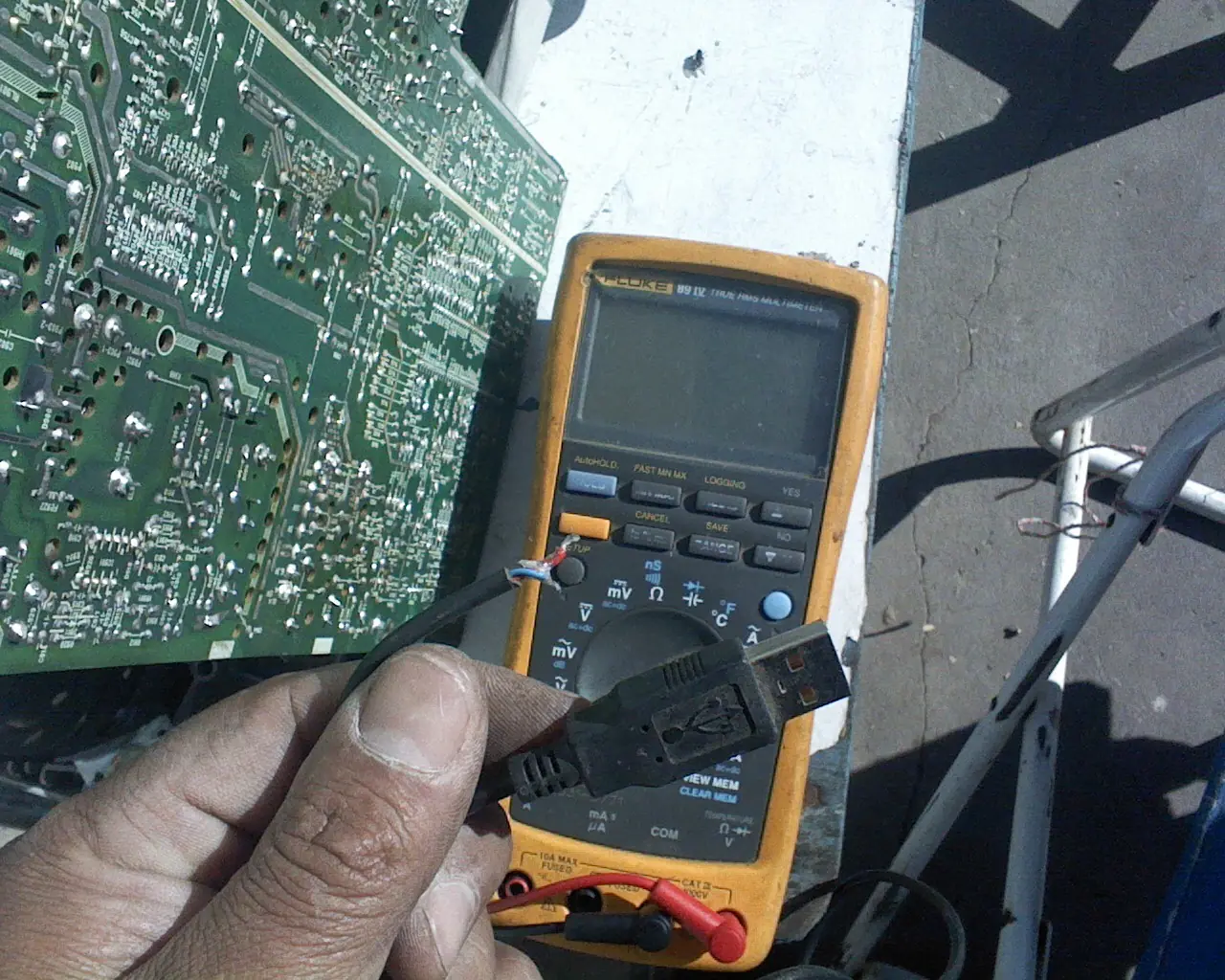

Cortamos con un cutter la protección plastica del cable USB.

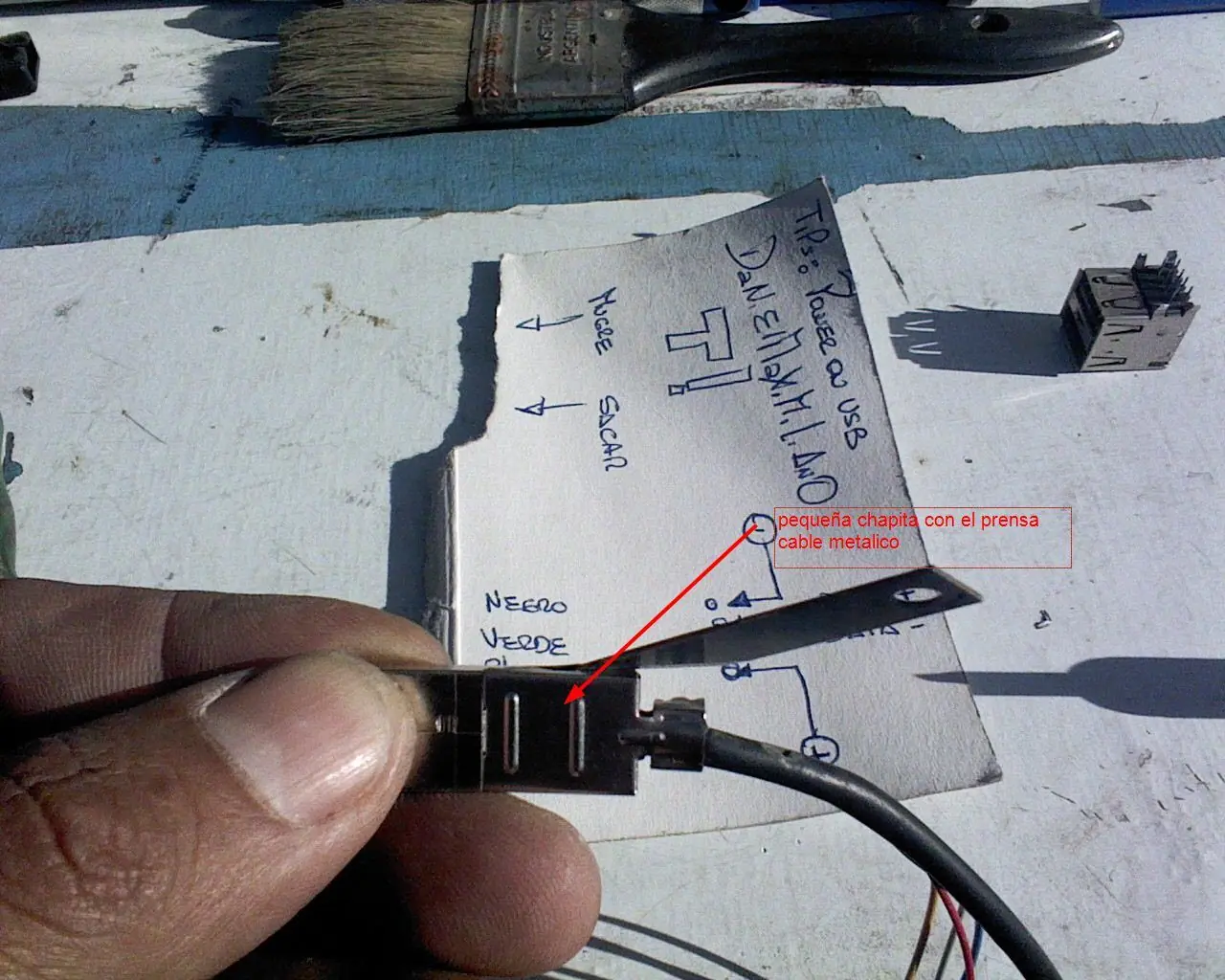

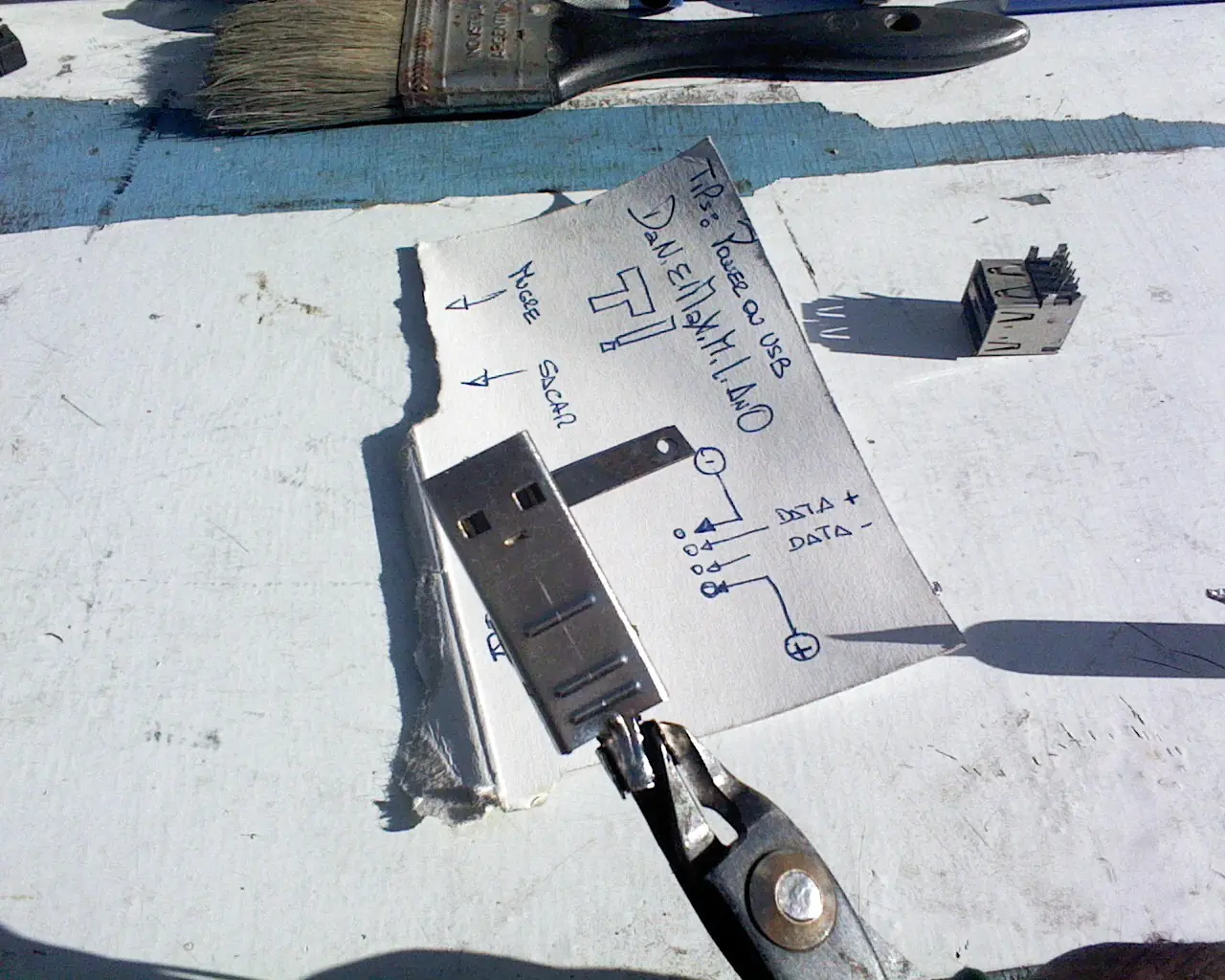

Con el alicate o pinza desarmamos el prensa cable metalico.
Sacamos esta pieza sin hacer fuerza.

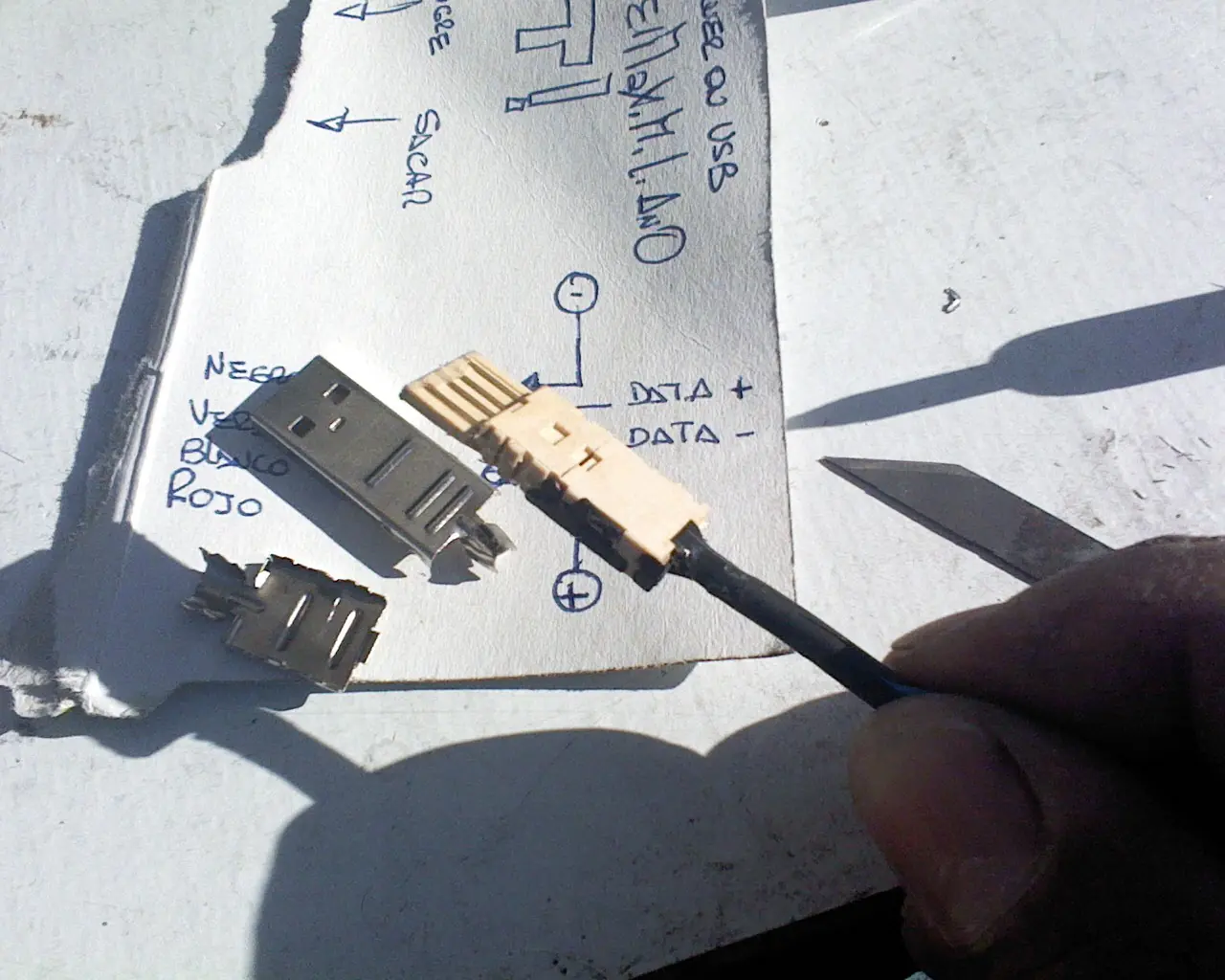

Deslizamos la pieza plastica y queda desarmado el USB.
Listo.

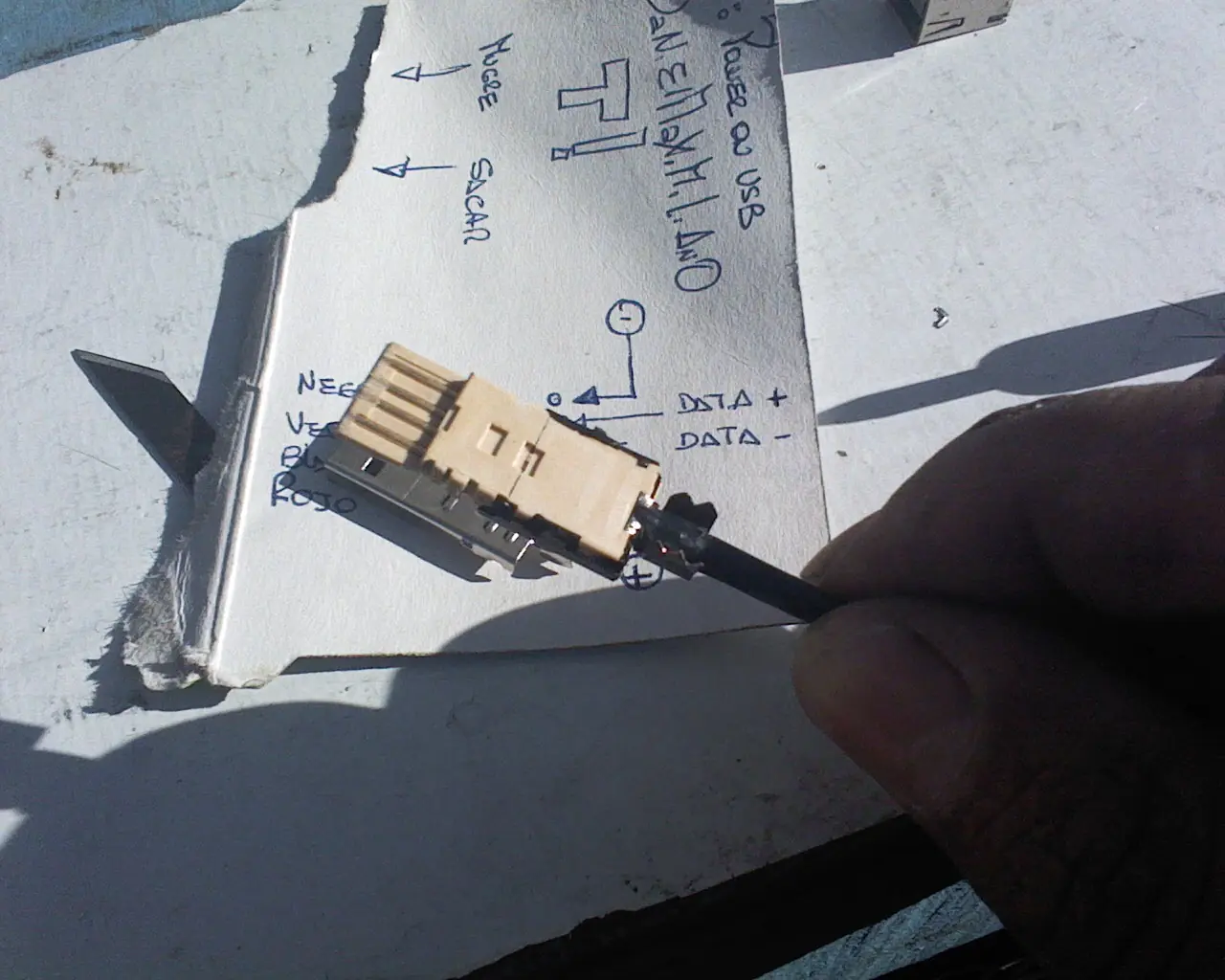

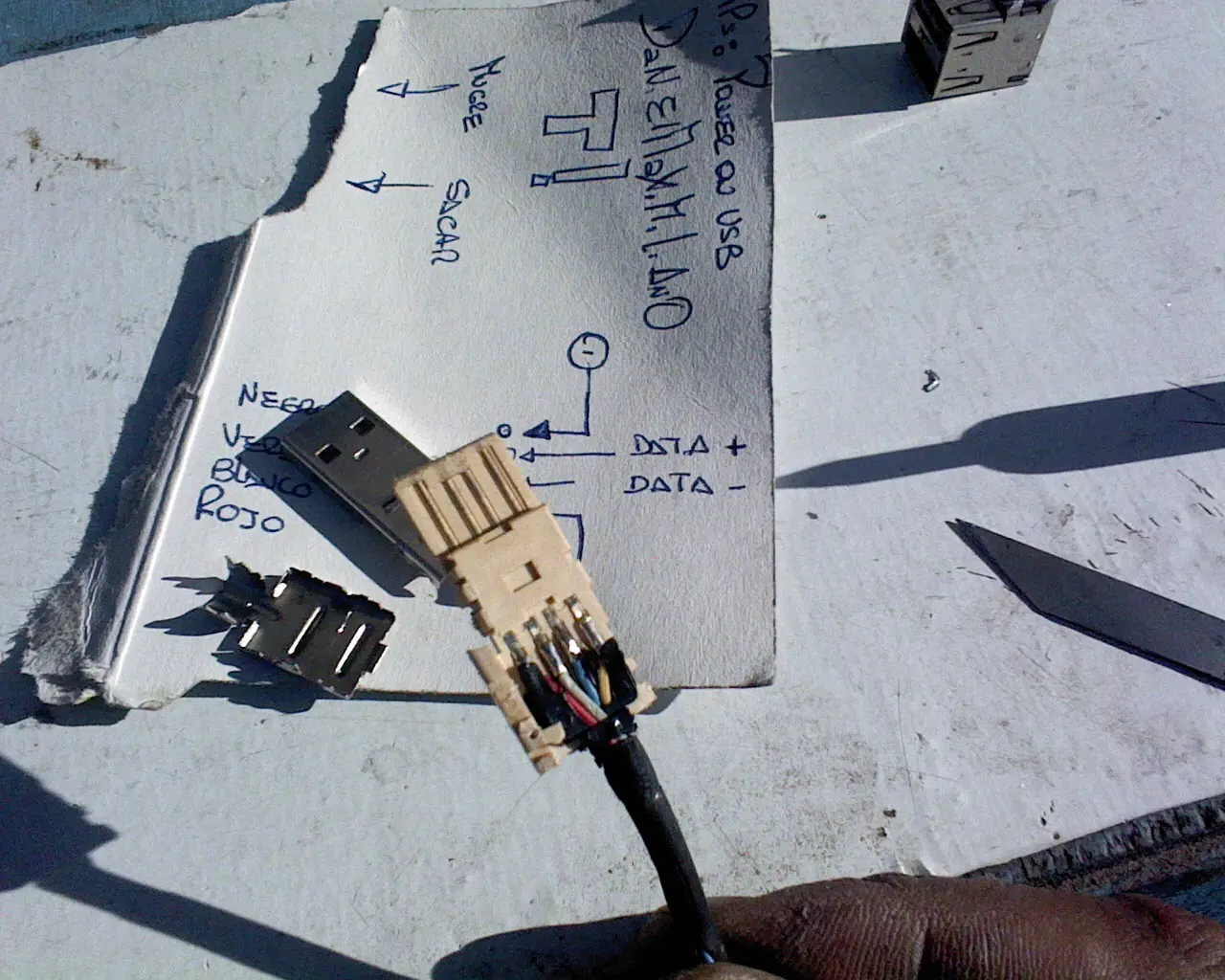

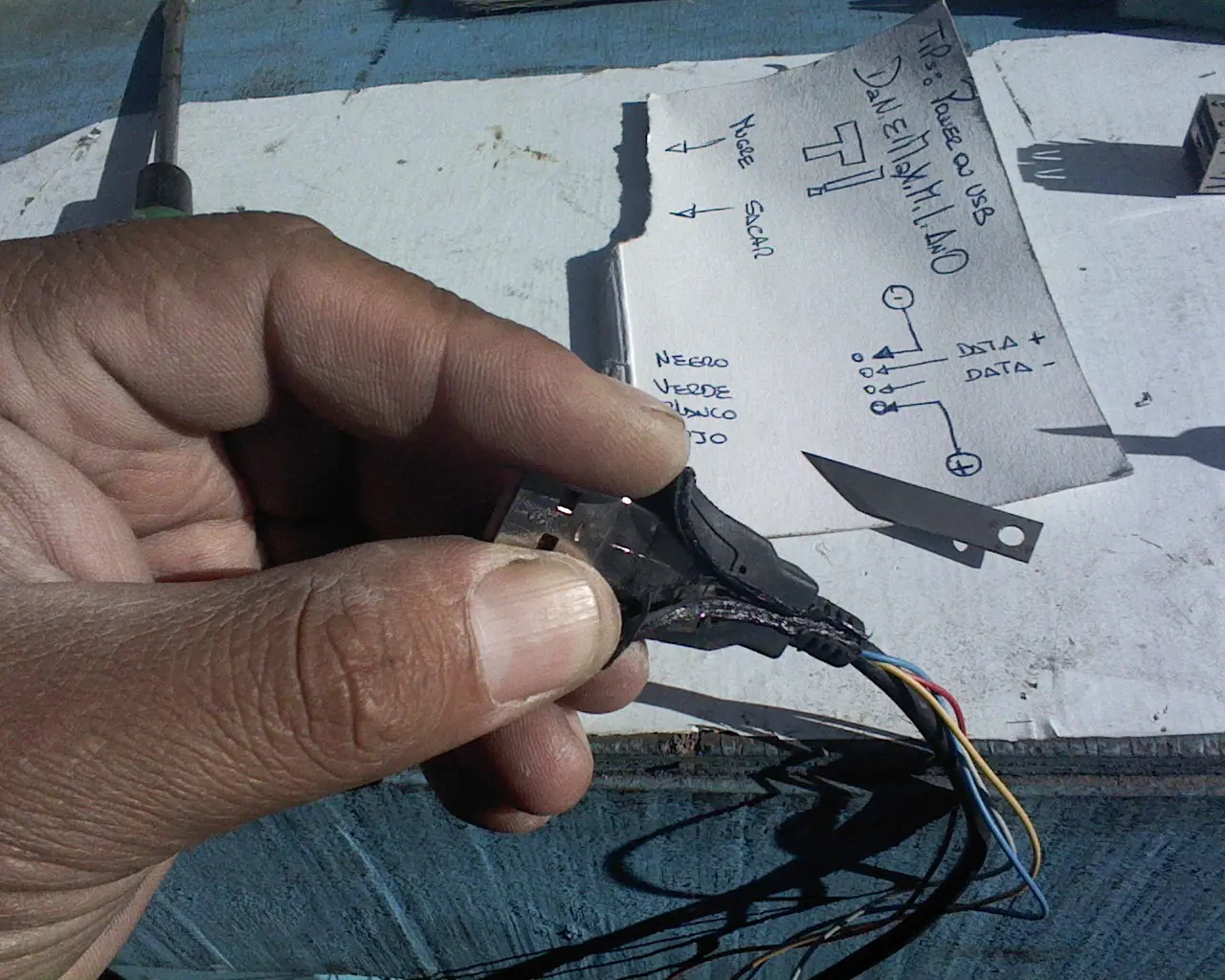

Al plegar la pequeña pieza vemos las conexiones.
De nuevo el papel y marcar las conexiónes.
Dificíl??, nahhh vamos bien.....
Utilizaremos para este proyecto un cable UTP que tengo tirado de 8 Mts, necesito 6Mts pero para que cortarlo, si me falta voy a cortarme los h*****.

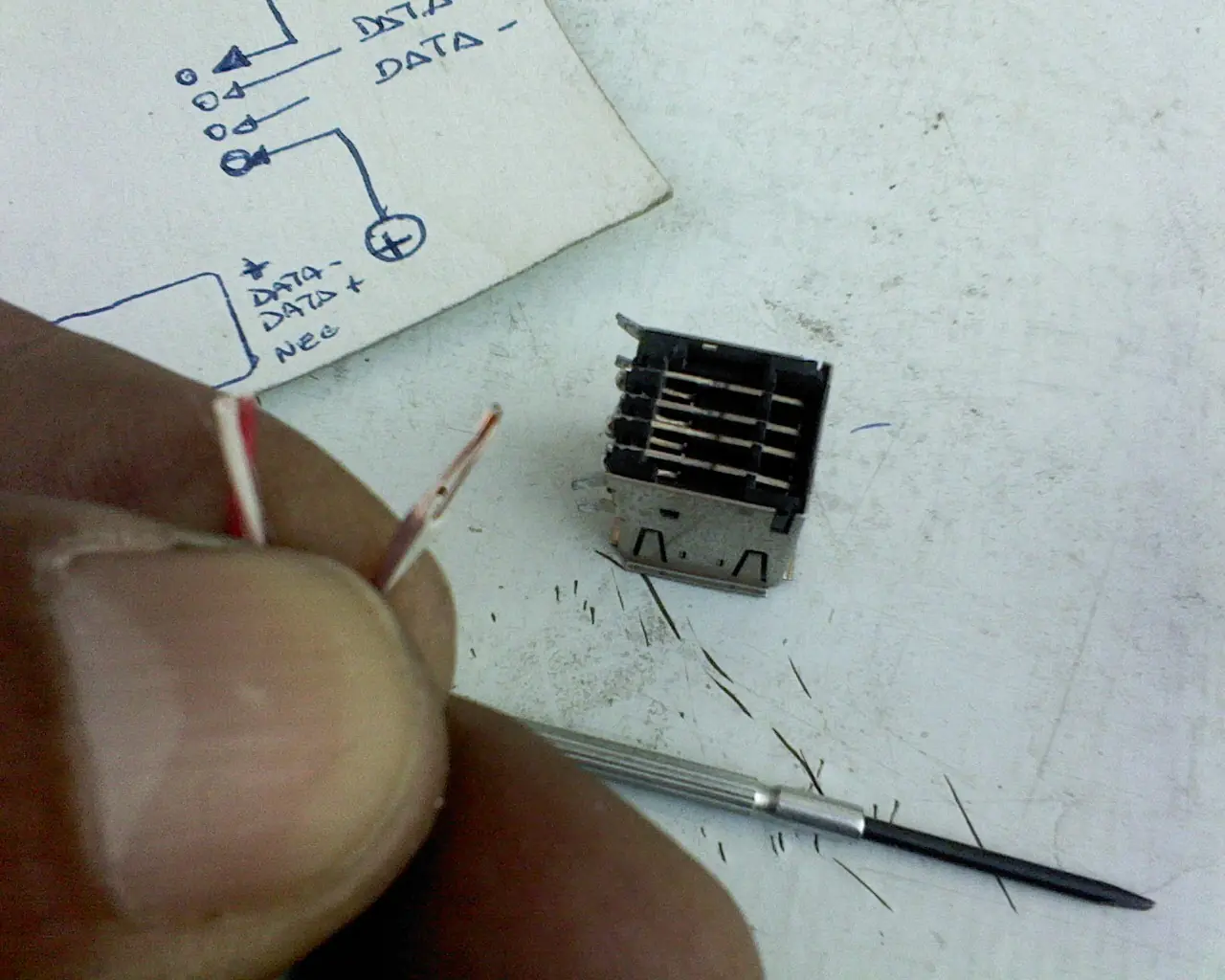

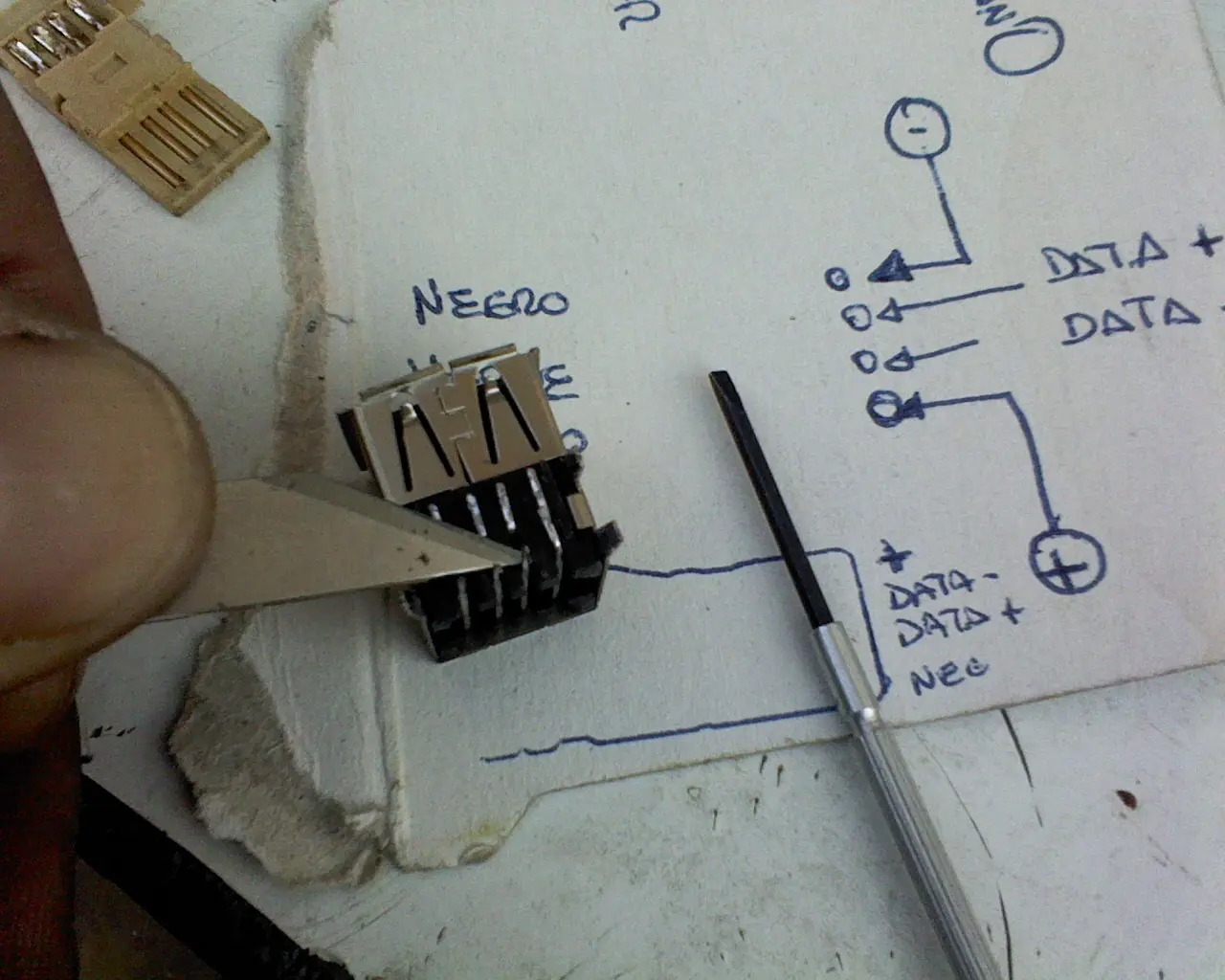

Con la ayuda de la punta del cutter y un pequeño destornillador doblamos las puntas.
Soldamos esas puntas con un poco de estaño.
Vamos bien amigo/a ahora seguimos con el cable UTP.

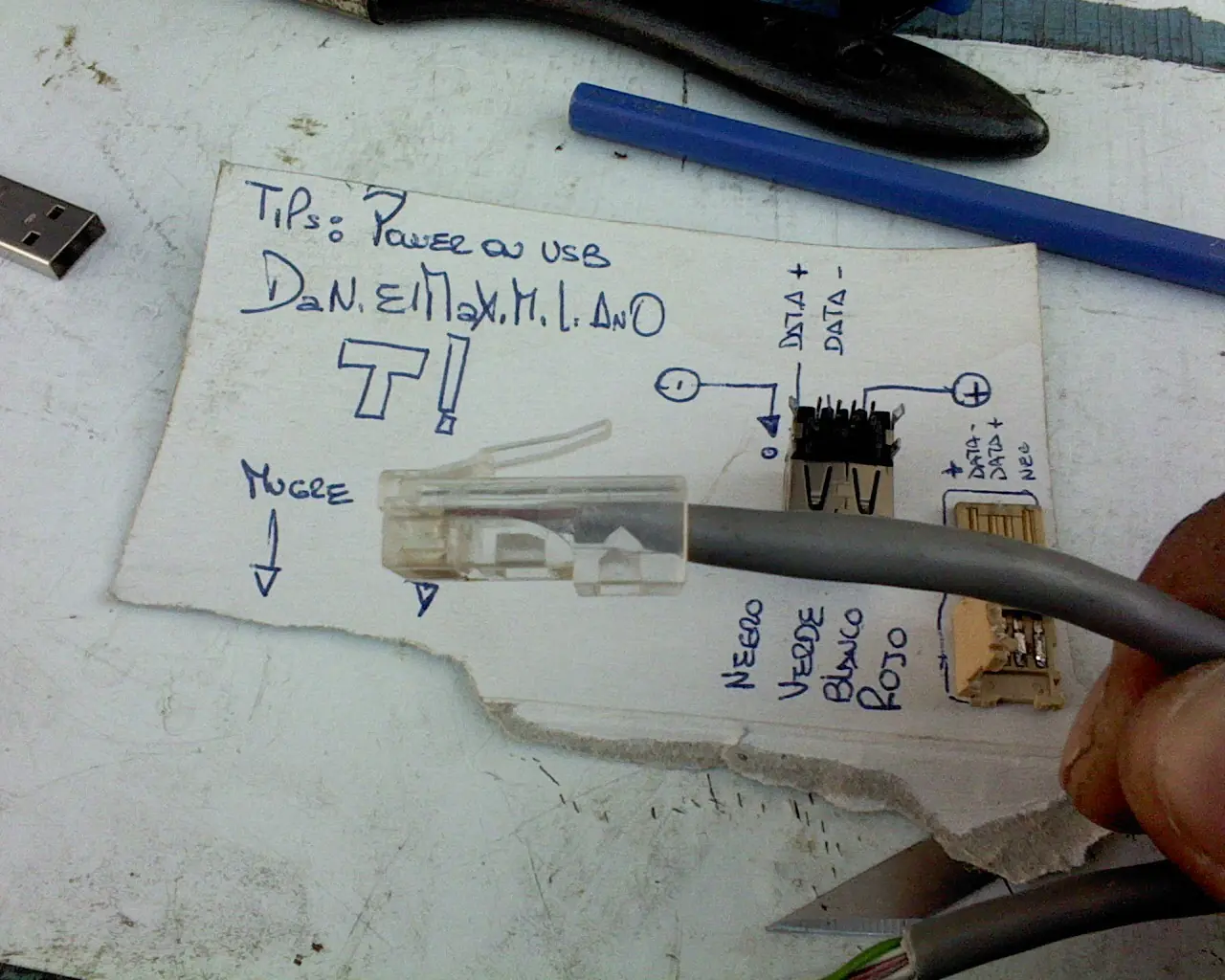

Cortamos el cable y pelamos la punta, no mucha longitud.

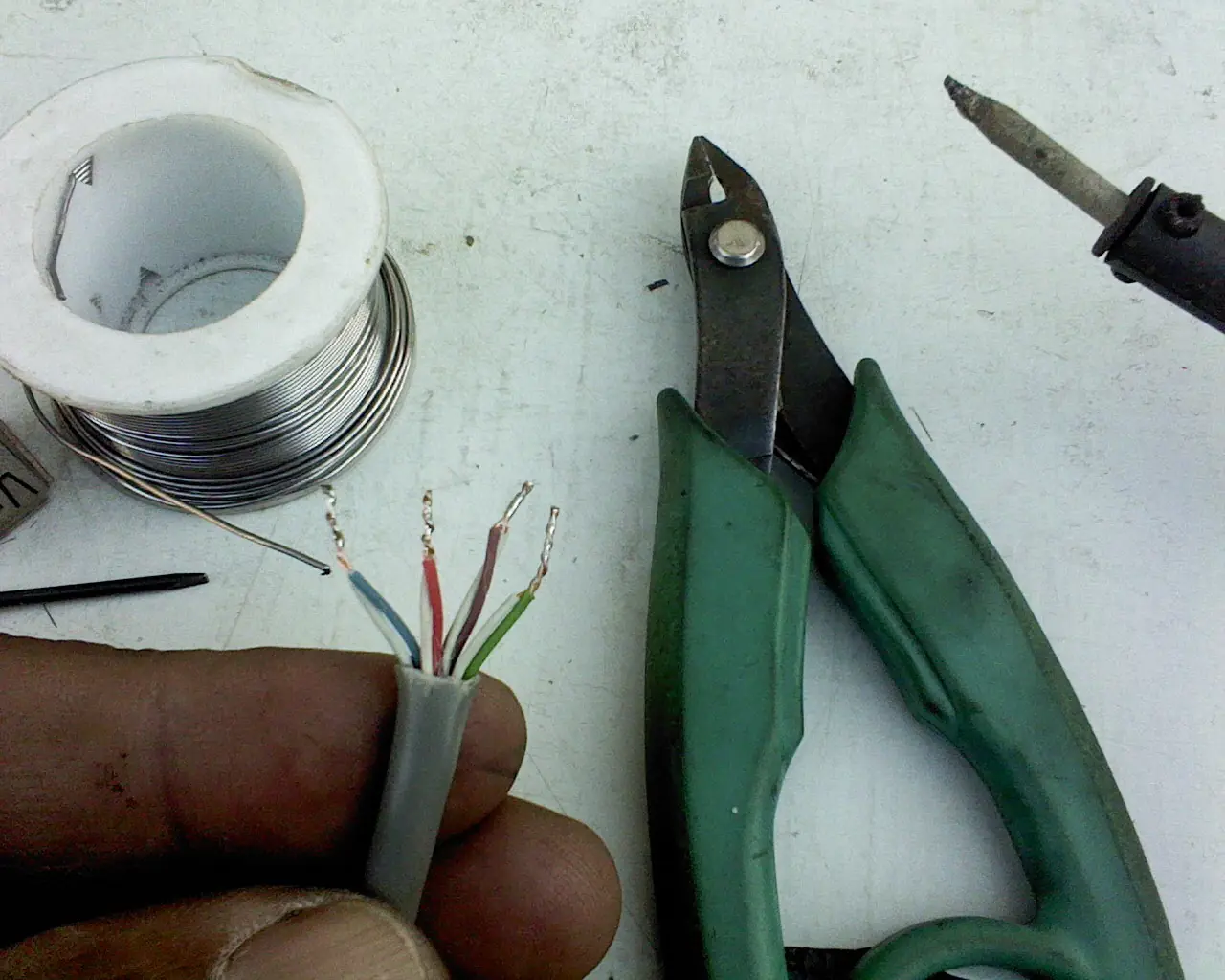

Retorcemos los cables pelados, estañamos la puntas y cortamos a longitud correcta.

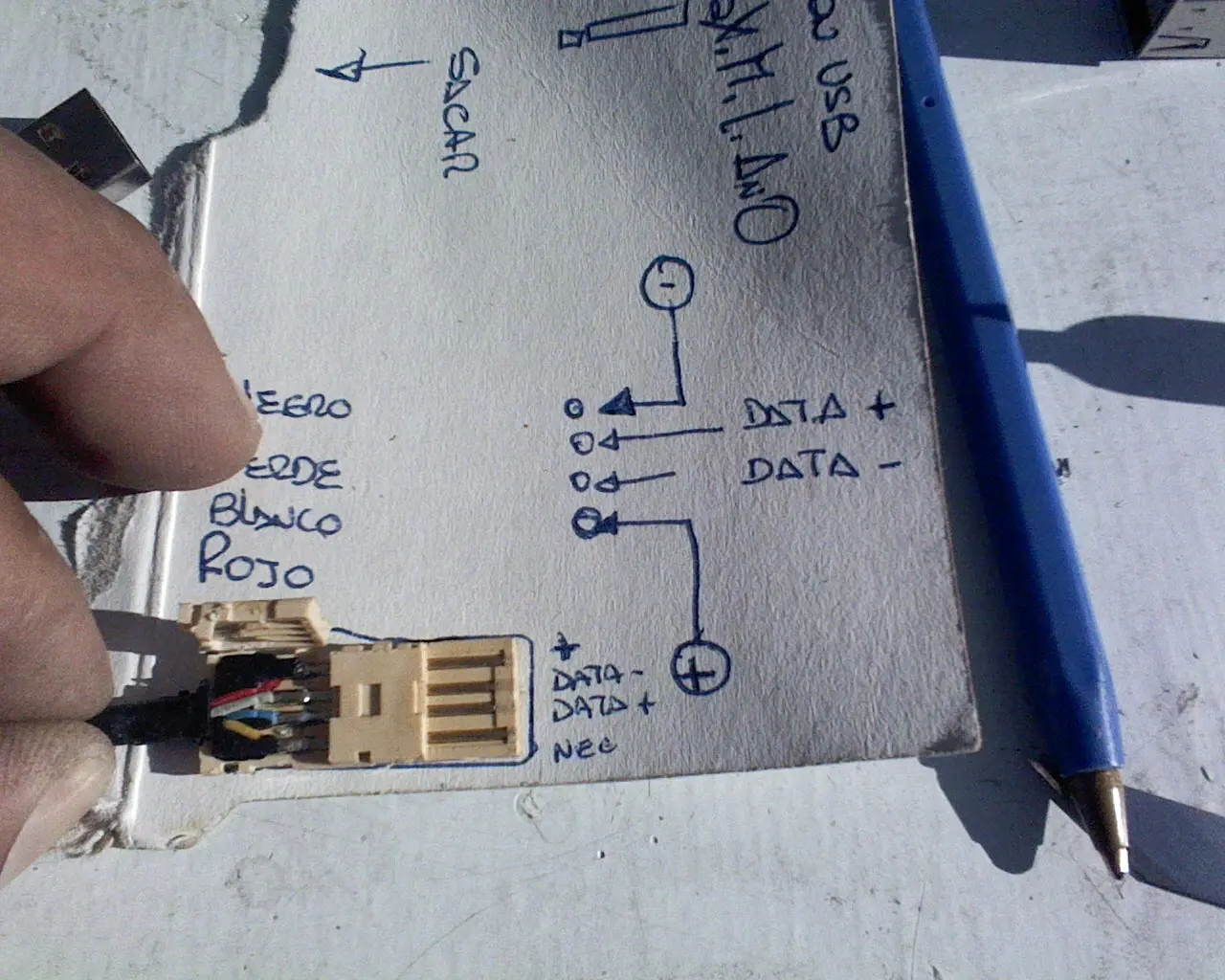

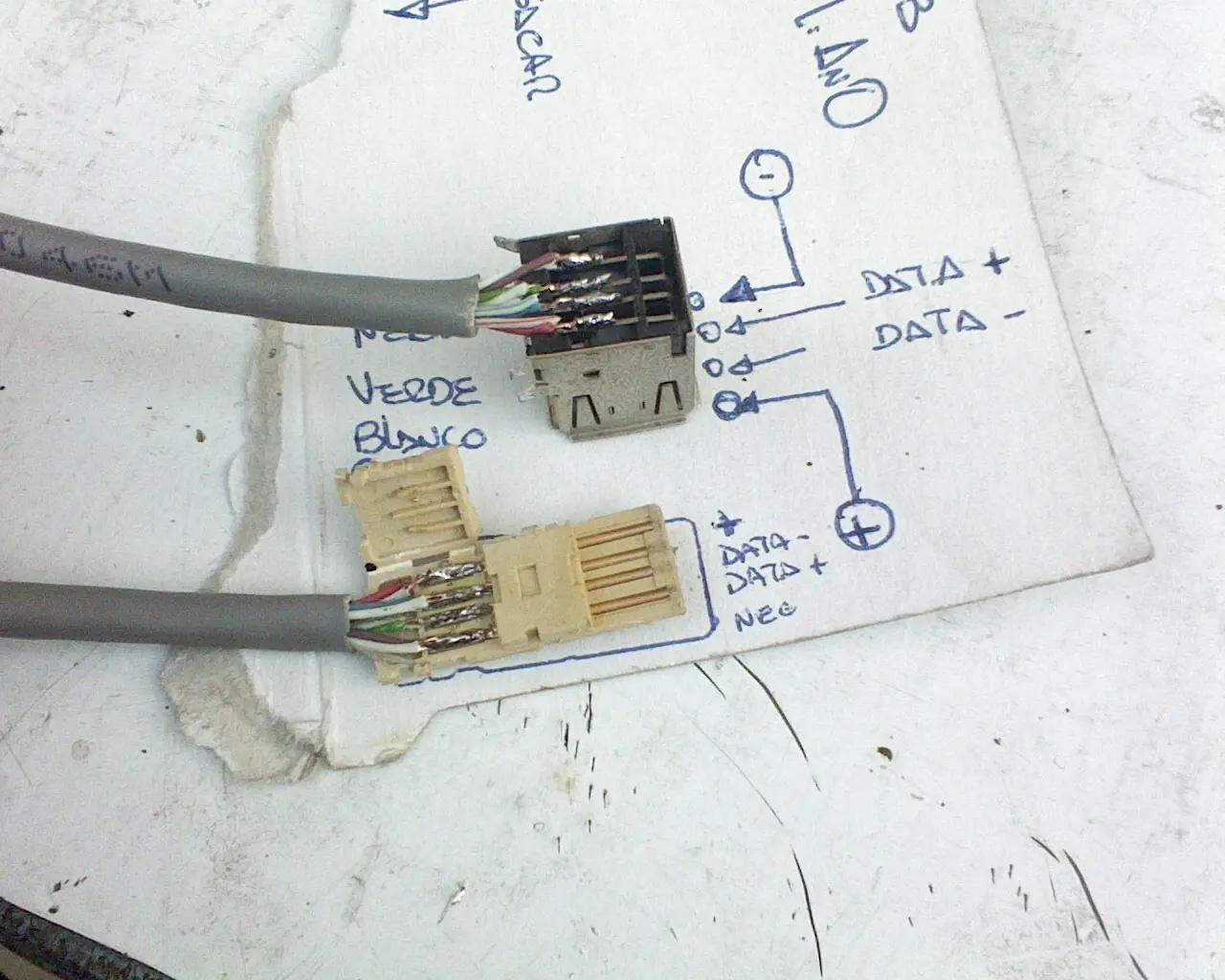

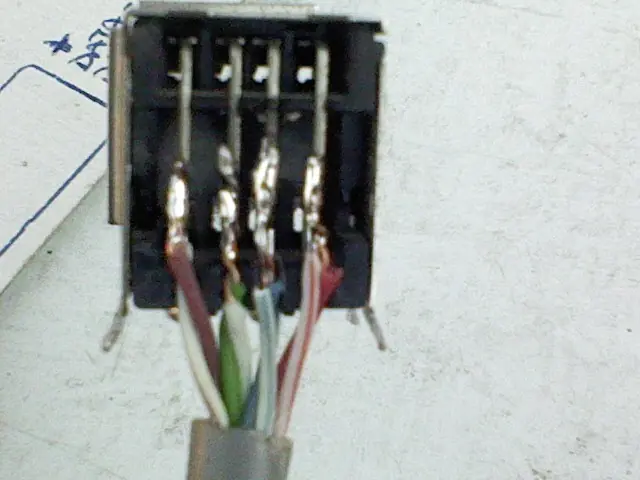

Soldamos los cables un su correcta posición.
en este caso BM/Marron BV/Verde BA/Azul BN/Naranja
en este caso Negativo Data+ Data- Positivo
Bien. vamos con la otra punta, no es taaaan dificil.
Cortamos el otro extremo del cable. seguimos con los pasos de la otra punta.

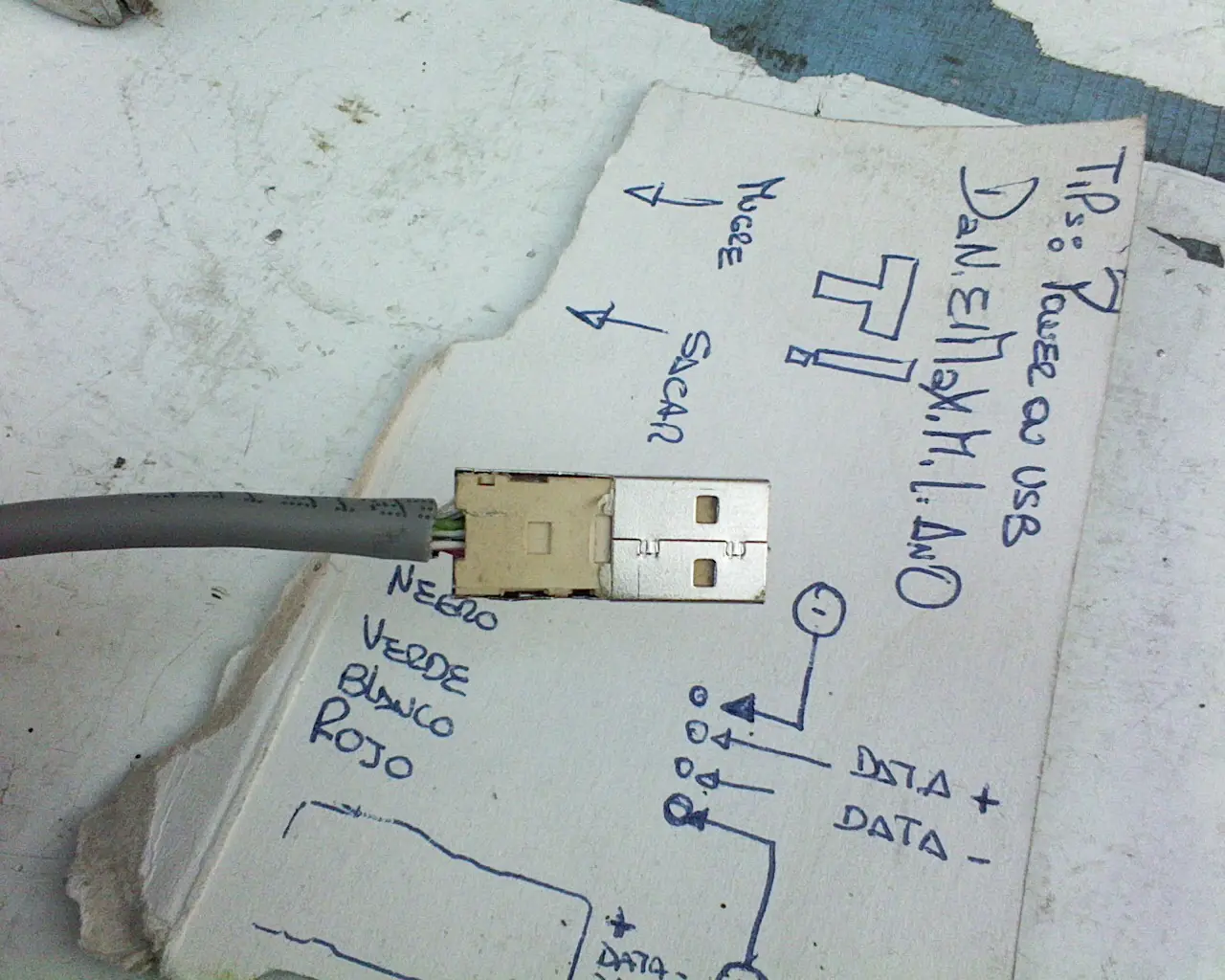

Ya habiamos marcado la polarización del cable, asi que soldamos.
introducimos el plastico dentro del conector, sin apuros y despacio.

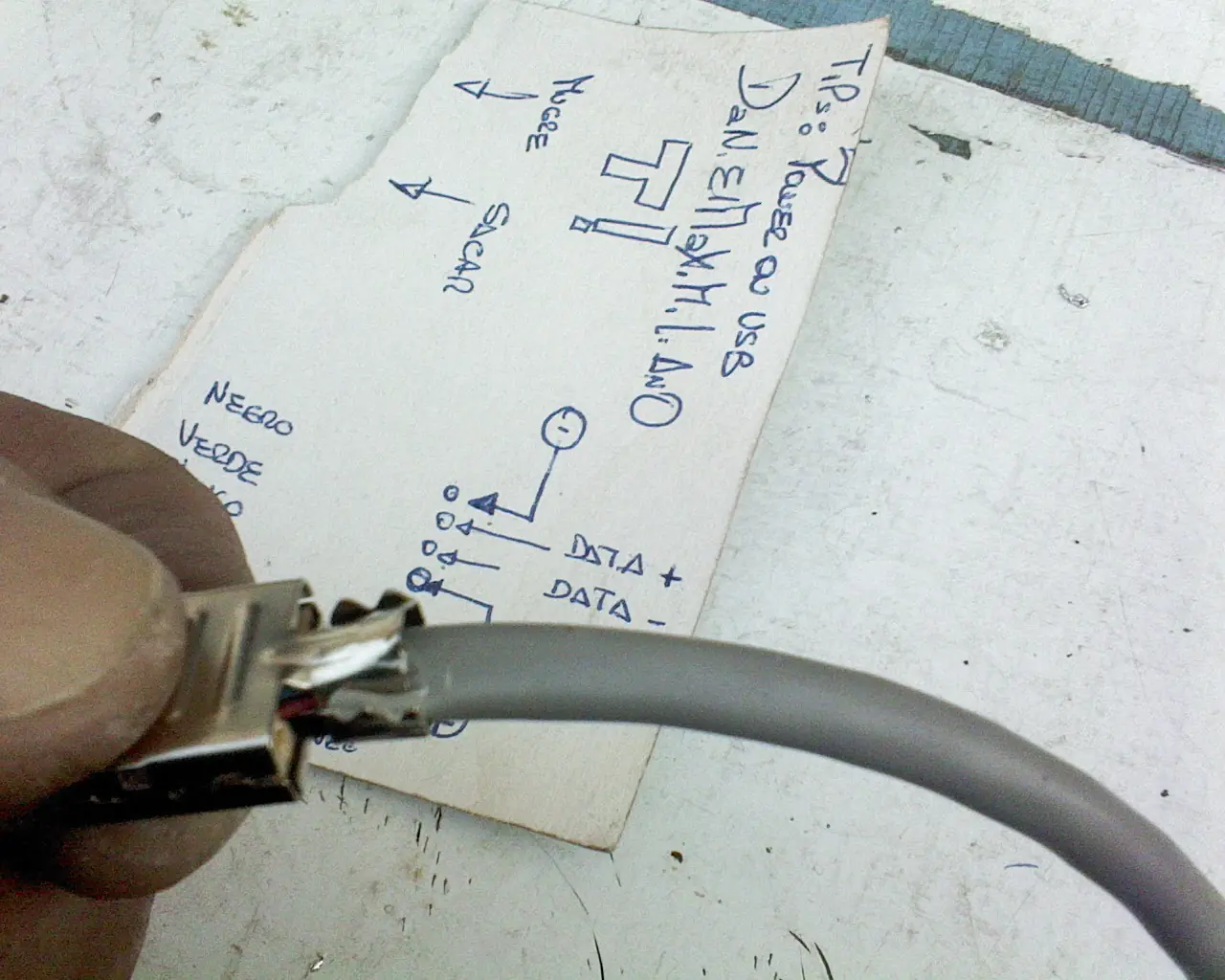

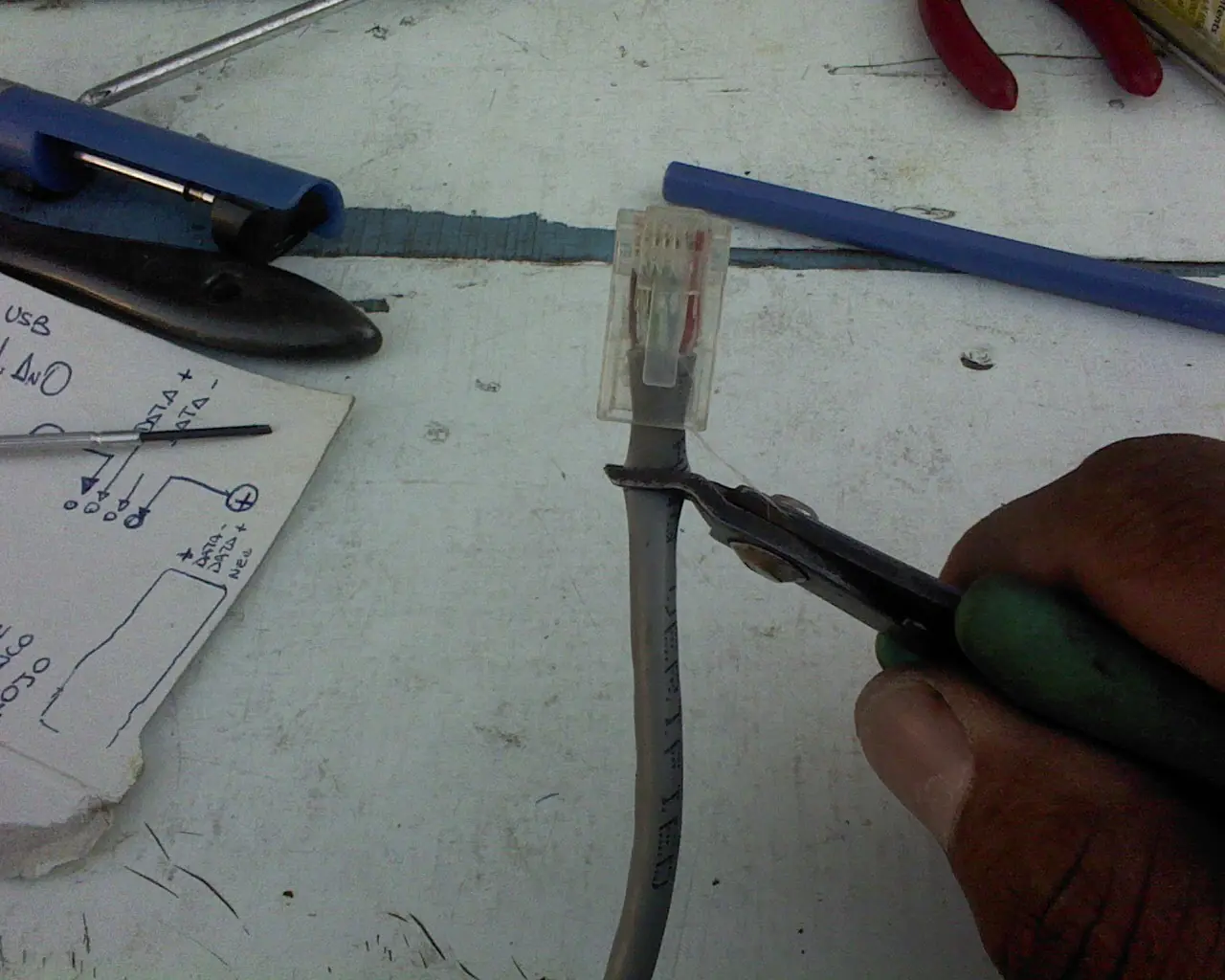

Ponemos el prensa cable y apretamos con la ayuda de un pinza.
Listo, terminado.
Nos Fijamos que este prolijo y sin errores de armado..
Vamos Bien, muy bien. ahora probaremos como funcióna.

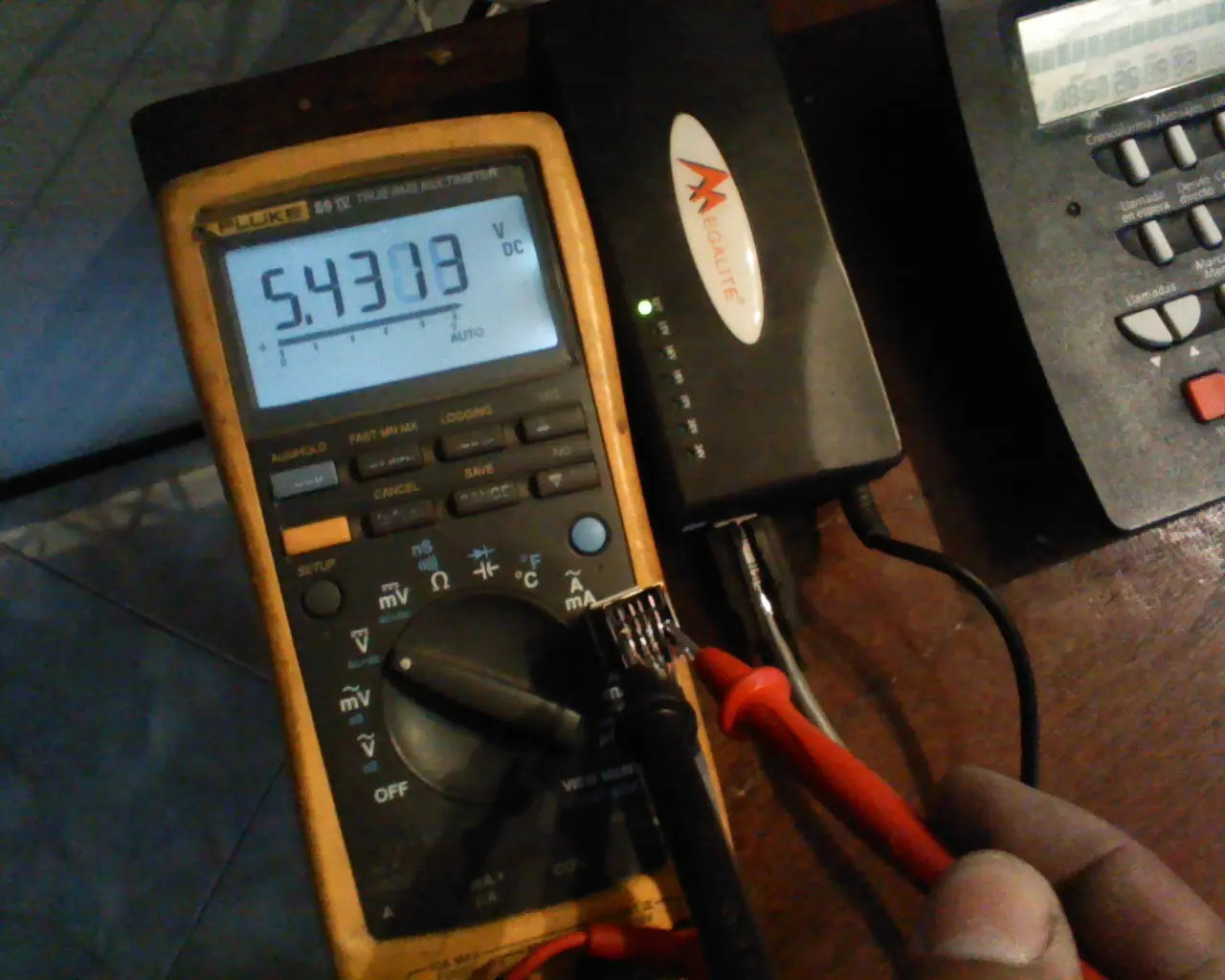

Con una fuente externa probamos el correcto voltaje.
El Técnico menor aprueba el proyecto y da el OK.

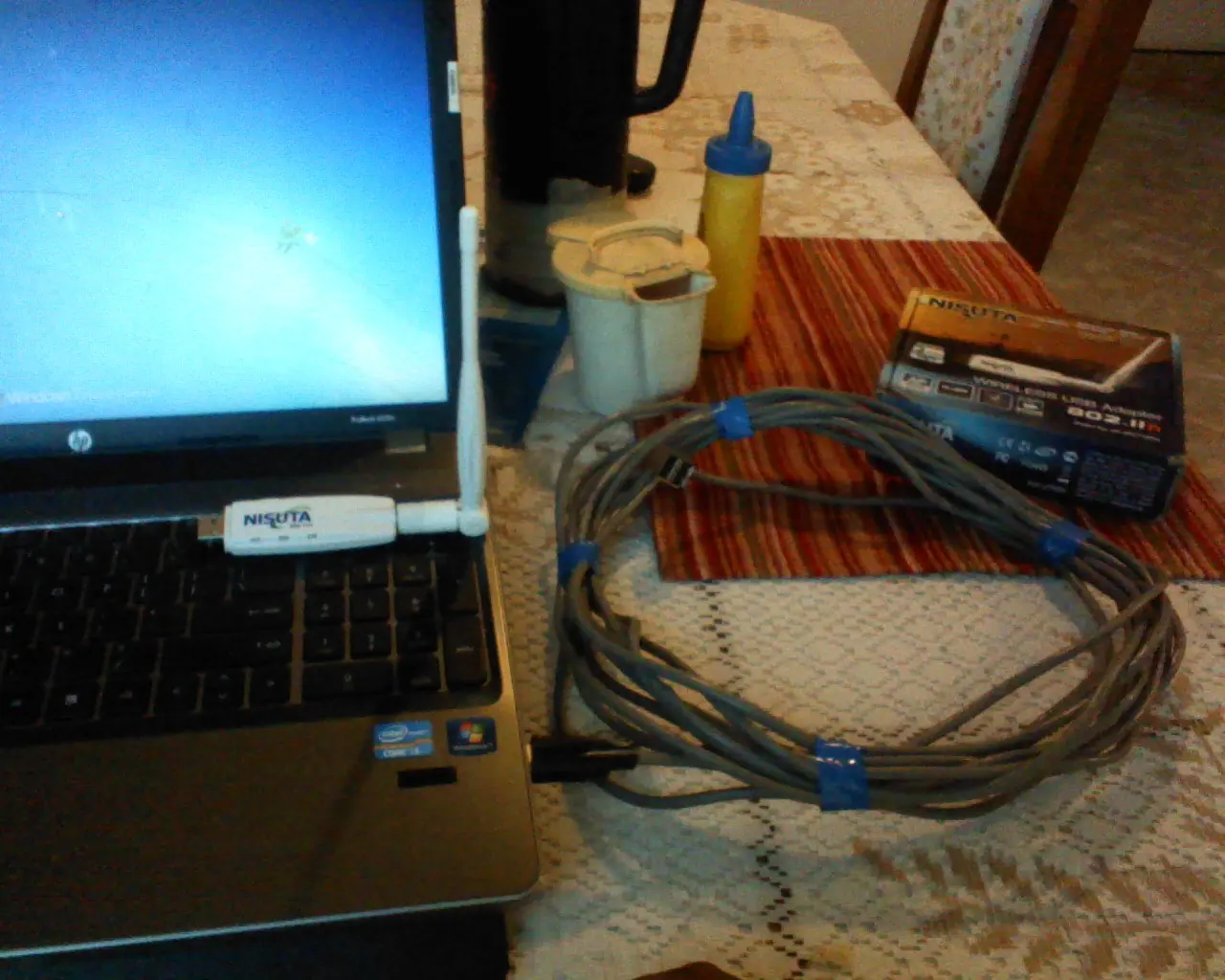

Aqui el Wireless Nisuta NS-WIU150NS, con un cable de extensión normal no era reconocido por la computadora, es de un vecino que no se puede conecta a su red por estar demasiado lejos la PC desde el Router.

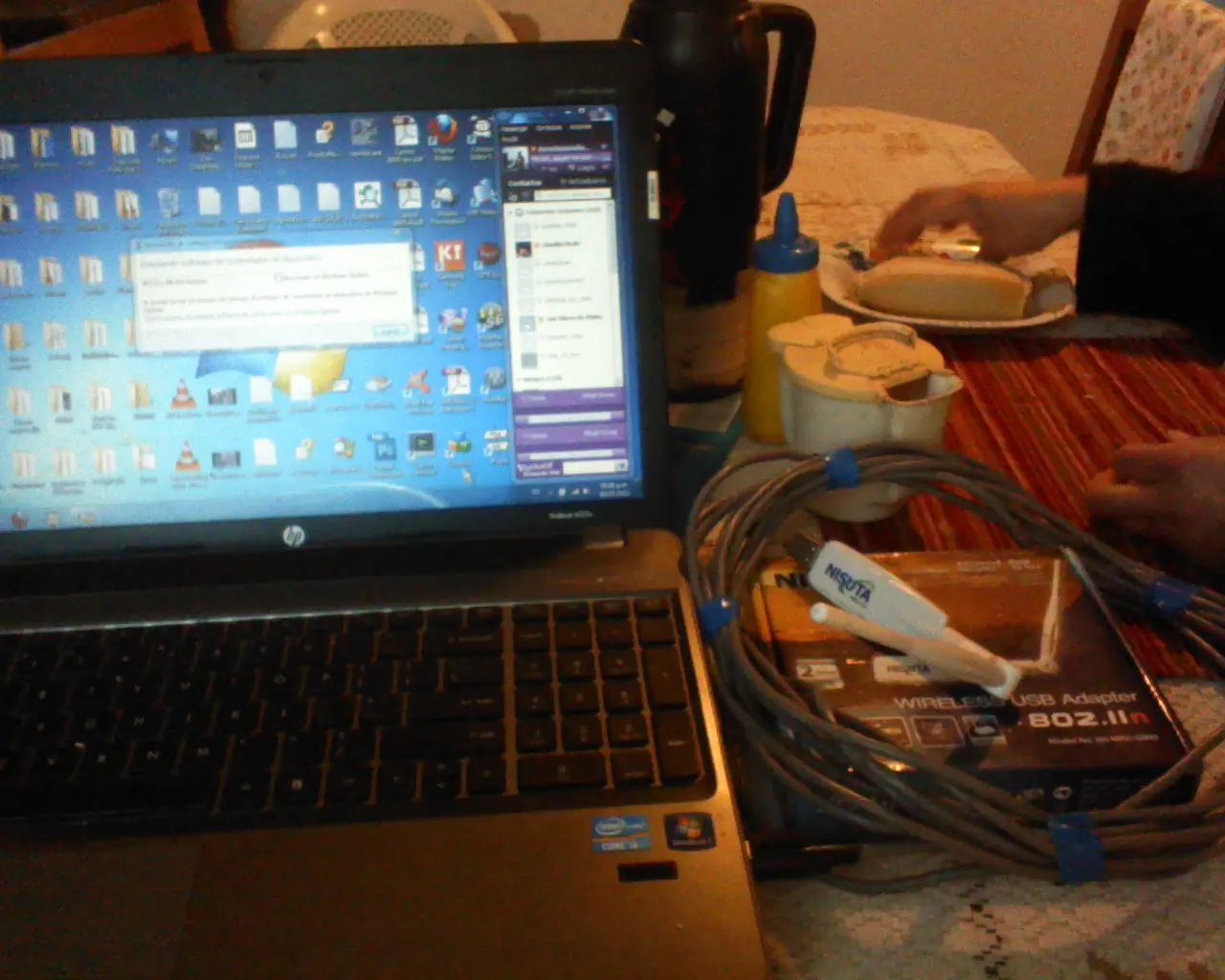

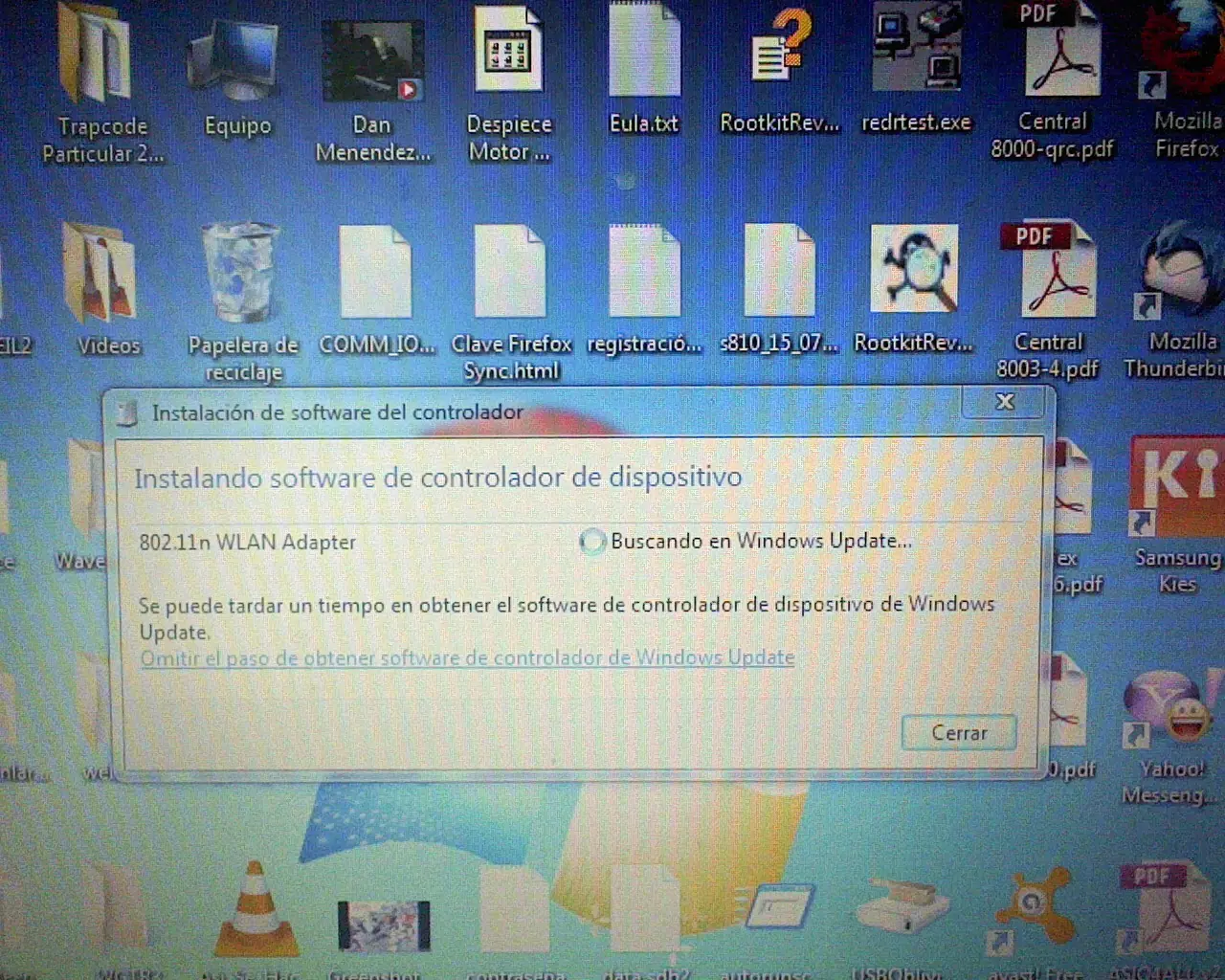

Perfecto, la Notebook con Windows 7 reconoce el dispositivo y descarga los controladores de Windows Update.
Listo, todo concluido, mientras la patrona ceba unos mates con pan calentito llamamos al cliente/amigo y le comentamos que esta listo su equipo y que pase a buscar.
nos vestimos de cientificos porque queda mas lindo asi..
Saludos !!!!
PD: Proximamente voy a agregarle un circuito para alimentar los dispositivos como camara Web, Impresoras asi poder alargar el cable mas de 20 mts. (de simple armado)
Siguiendome vas a tener estas buenas noticias y otras
