Hellow e.e bueno, la cosa viene así, yo voy a un colegio técnico y de proyecto en máquinas eléctricas y automatismo hicimos este cargador de baterías de autos, fueron meses de trabajo y algo de 400$ gastados ¿qué paso que publico el post ahora? bueno, con retrasos que tenía no lo podía terminar... me era imposible, asi que ahora en enero lo pude terminar
el trabajo está realizado por mí, alguna que otra mano que me dio algún que otro compañero de grupo y el profe, las fotos fueron sacadas 1 por 1 ... y si, imagínense al gordo pelotudo sacando foto por foto a un trabajo que todos hacen por igual jajaja.
Bueno, mientras explico teoría metí fotos del paso a paso de como íbamos haciendo el cargador de baterías
como tarda un poco en cargar esperen sentados a que cargue, son muchas fotos y el post es bastante largo (y eso que acorte bastante, logre sacar alrededor de 600 fotos ≡O.=.O≡"! igual se que no va a llegar a top, hoy en día llega cualquier boludes a top menos los aportes grosos
Deja cargar el post
Indice de busqueda como es un post largo y no hay ganas de andar buscando, tienen codigos distribuidos en el post para buscar mas facil todo :3 Ctrl + f y muevete entre las secciones
Nucleo: Bobinado primario NunBob1ftw
Nucleo: Bobinado Secundario NunBob2todos
Ensamble NunEnbLaLa
Testeado del cargador AsdFgHiULaLa
Nucleo: Bobinado Secundario NunBob2todos
Ensamble NunEnbLaLa
Testeado del cargador AsdFgHiULaLa
Bien, empezando e.e lo que hicimos básicamente es un cargador de baterías de autos de corriente continua, de 6v y 12v (ante todo, para los que pregunten el tema de la corriente viene asi la cosa: la corriente de línea que usamos en nuestra casa es Corriente Alterna, osea podemos enchufar el negativo al positivo o viceversa y no pasa nada, en cambio, la corriente continua si o si es enchufar el negativo al negativo y positivo al positivo, de lo contrario se quema y haces mierda todo)(Aclaro, el cargador de baterías no saca 6v y 12v justo, esto es lo ideal, las salidas en realidad son de 15v y de 9v, ya que para que cargue la batería debe haber un desequilibrio energético ) también consta de un tomacorrientes en la parte trasera, y un ojo de buey para indicar que funciona todo correctamente.
Núcleo: Bobinado primario
NunBob1ftw
Teoría
Para empezar de 0 tenemos el carretel y los alambres, muchos se piensan que es meter alambre alambre y más alambre, pero no es asi, se realiza una cuenta de 7 pasos para averiguar cuanto de alambre vamos a usar, todo depende al carretel y las tensiones de salida

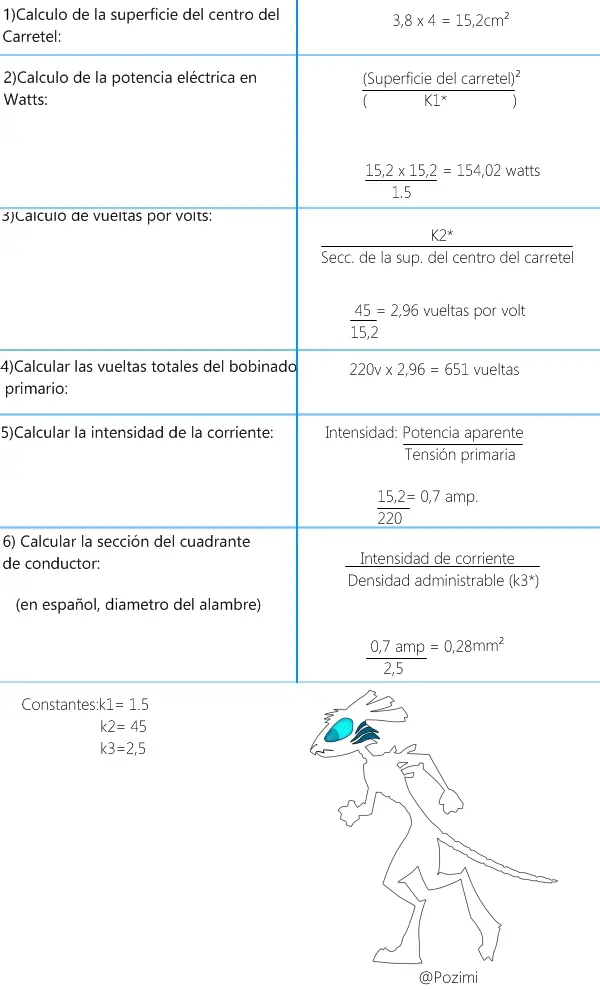

, acá la paso a explicar en 1 imagen:
Bueno, ante todo, en el 6) paso dice que vamos a usar un alambre de0,28mm², eso no es asi, eso es el alambre sin barniz que deberíamos usar, nosotros usamos con barniz (tenemos una tabla que dice el diámetro del alambre con y sin barniz, sus diámetros) osea pasamos a usar un alambre de 60mm²
Datos: El barniz se usa de aislante, por eso el alambre es barnizado.
Practica

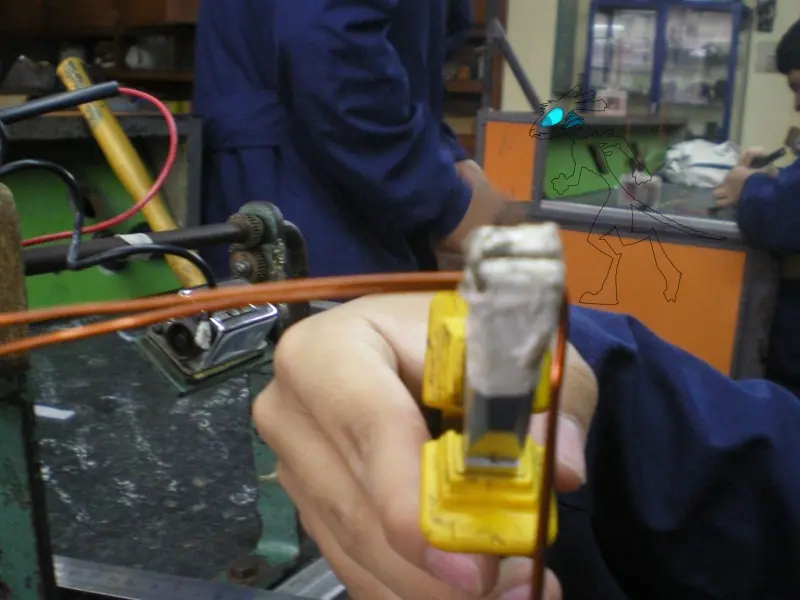

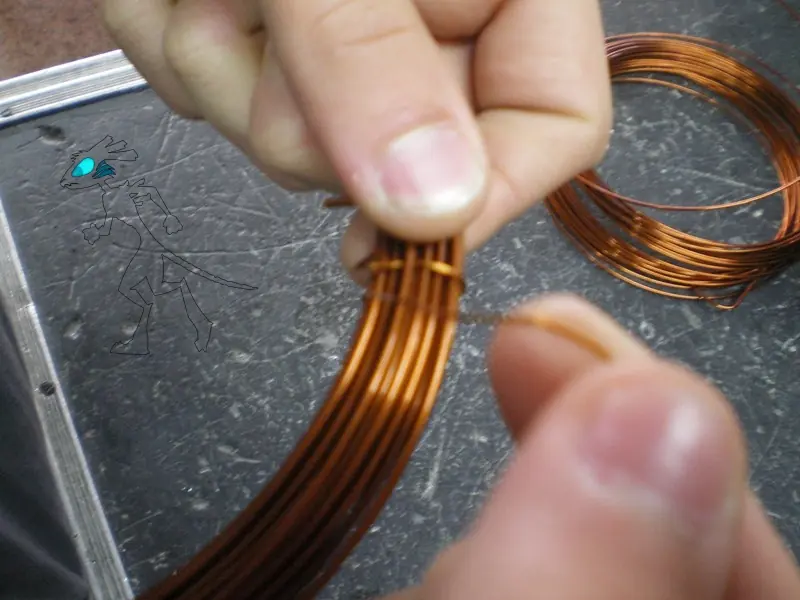

Se agarra una punta del alambre que vamos a usar y se le saca el barniz, unos 2cm

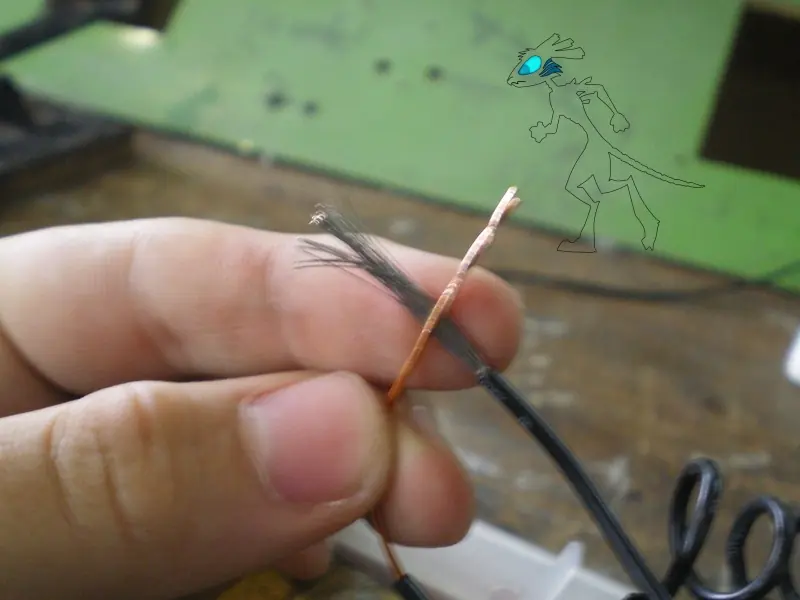

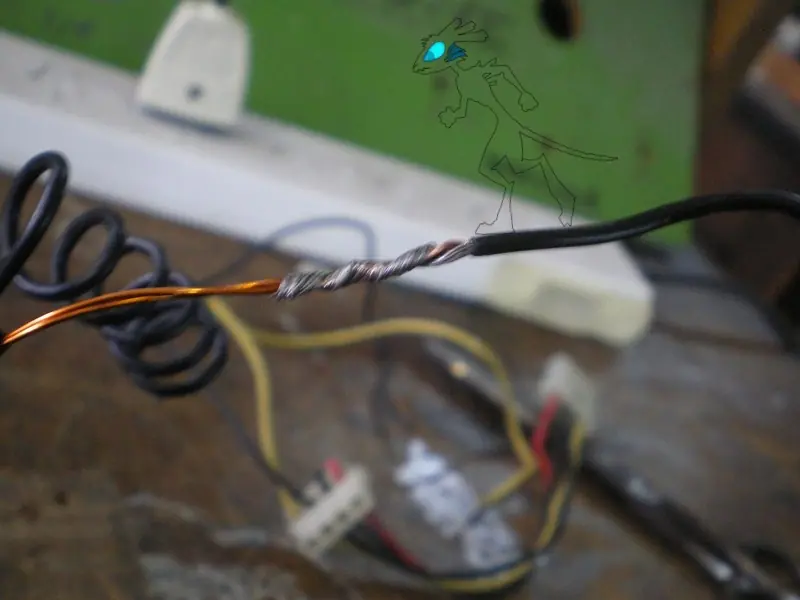

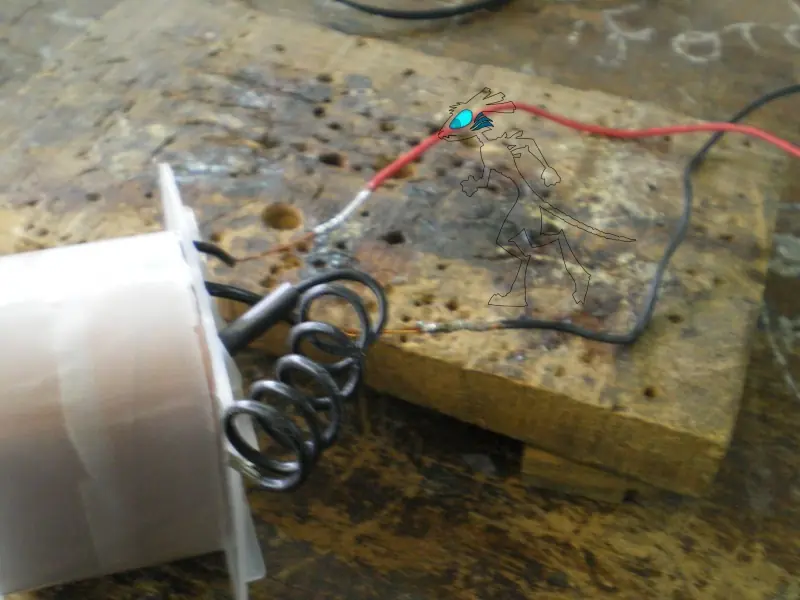

Se suelda esa punta que le sacamos el barniz a un cable común de unos 15cm

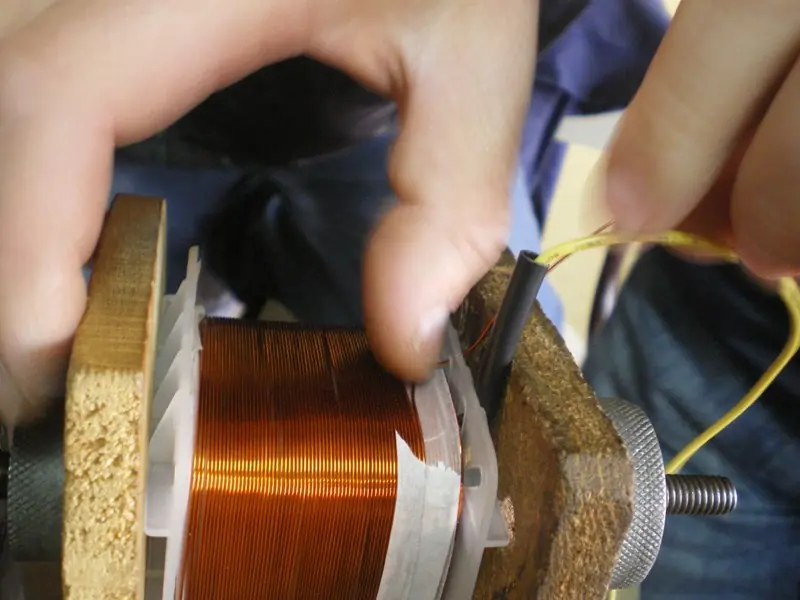

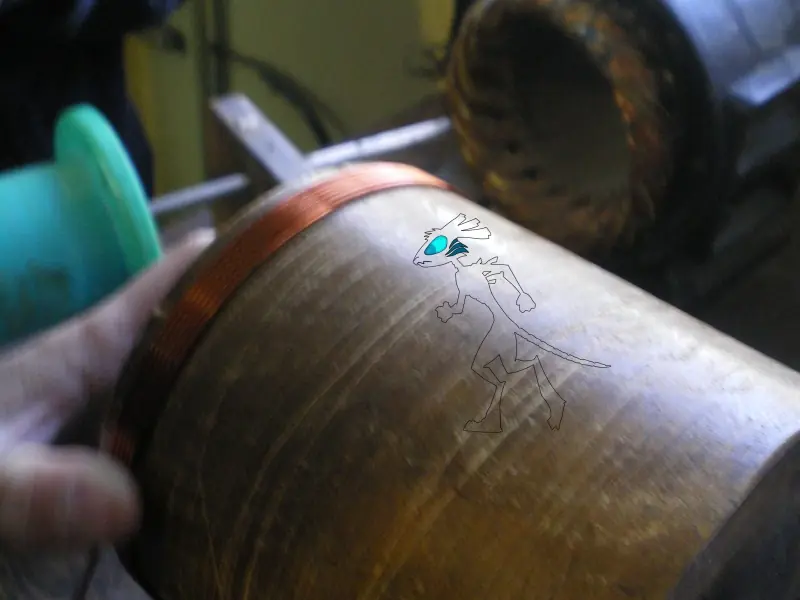

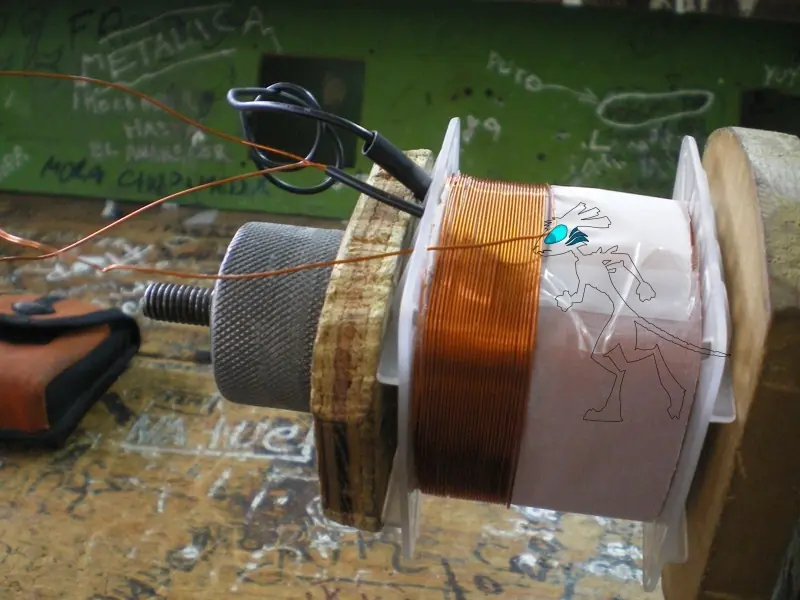

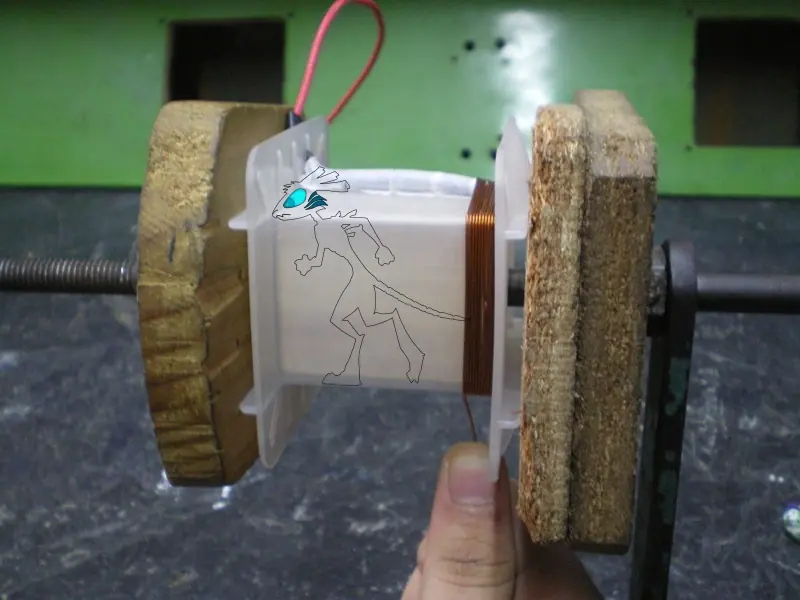

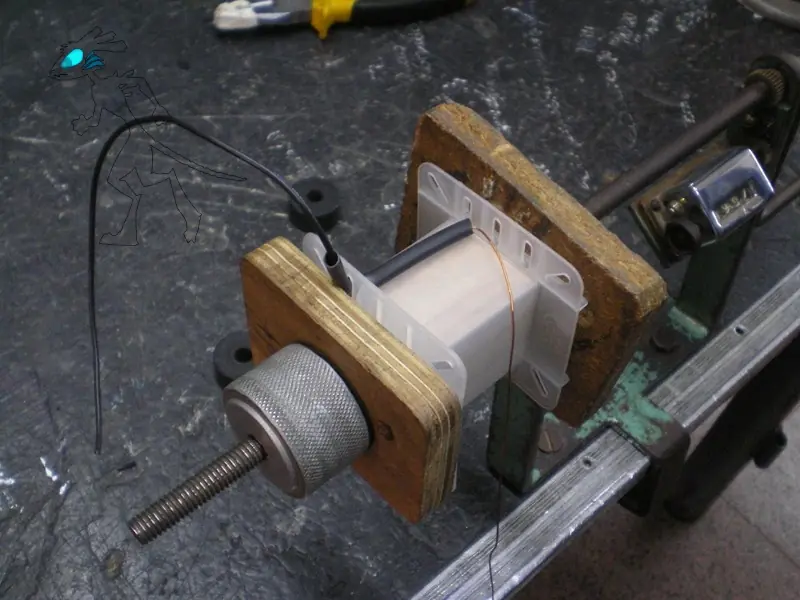

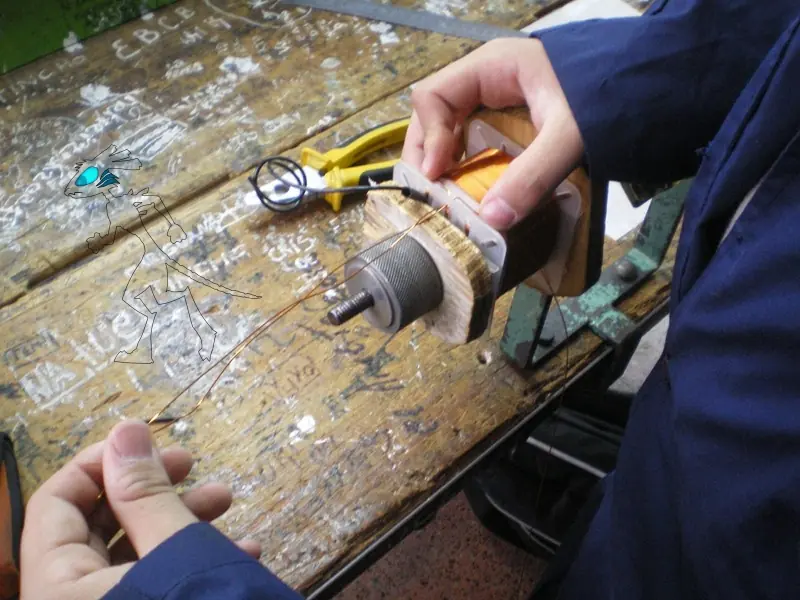

Ahora se coloca en el carretel el cable protegido por una tripa (aclarar que es una tripa), en el primer hueco y se comienza a bobinar, con una mano bien tensa en el alambre se comienza a bobinar las 651 vueltas del bobinado primario.

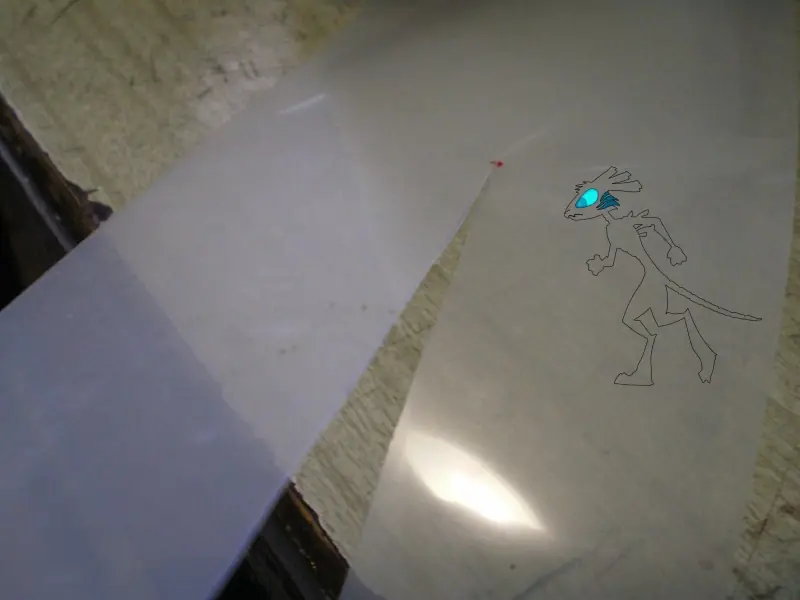

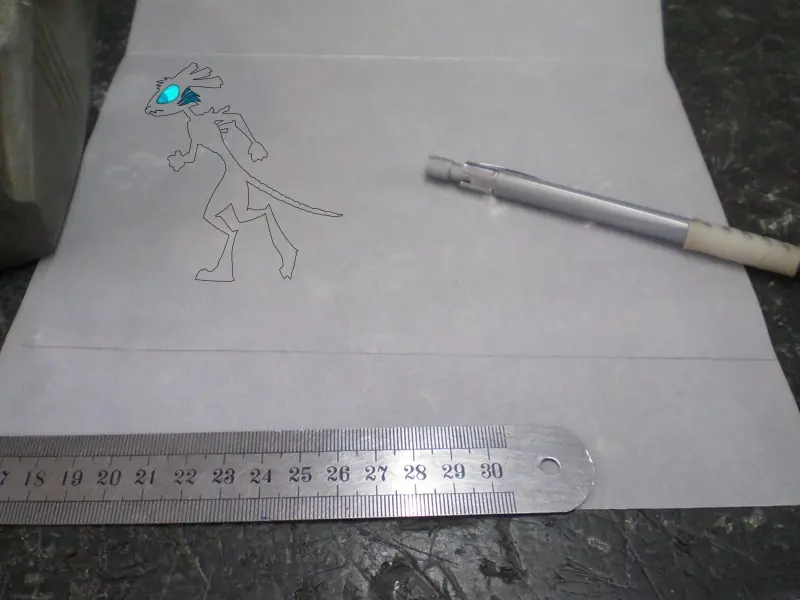

Bueno, cuando se llega al tope del carretel, hay que aislar, se toma papel de calcar, se toma el ancho del carretel (51mm) se lo marca y se corta, después se lo coloca en el carretel y asi se va aislando sin cortar el alambre

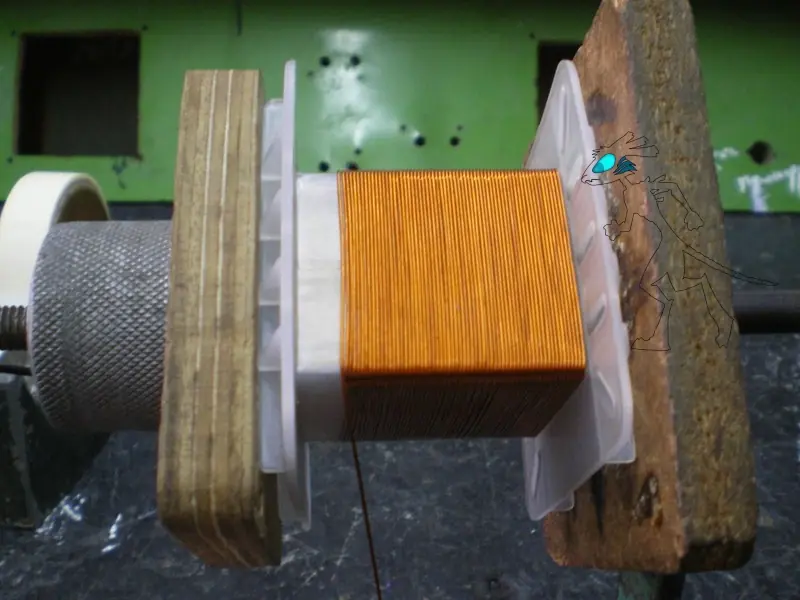

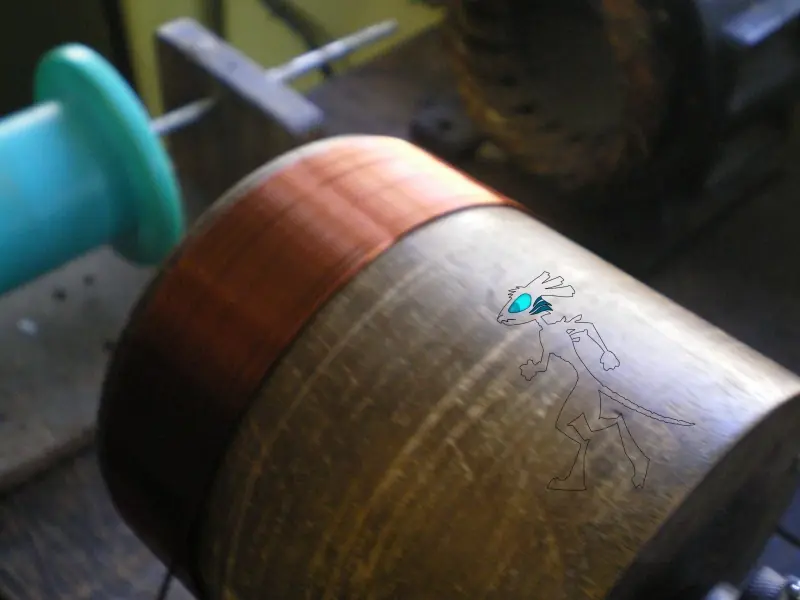

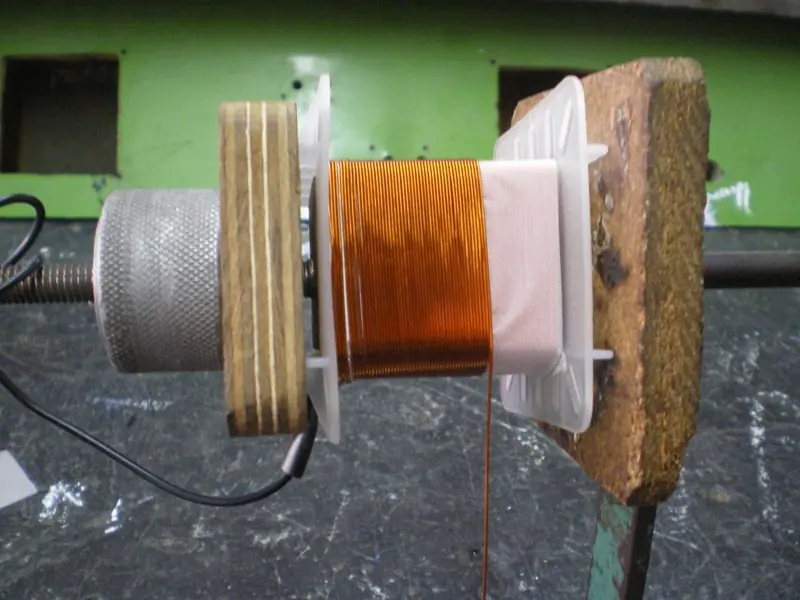

Se sigue bobinando
Bla bla bla, acá cuando llegamos a la vuelta 651 se hace lo siguiente:

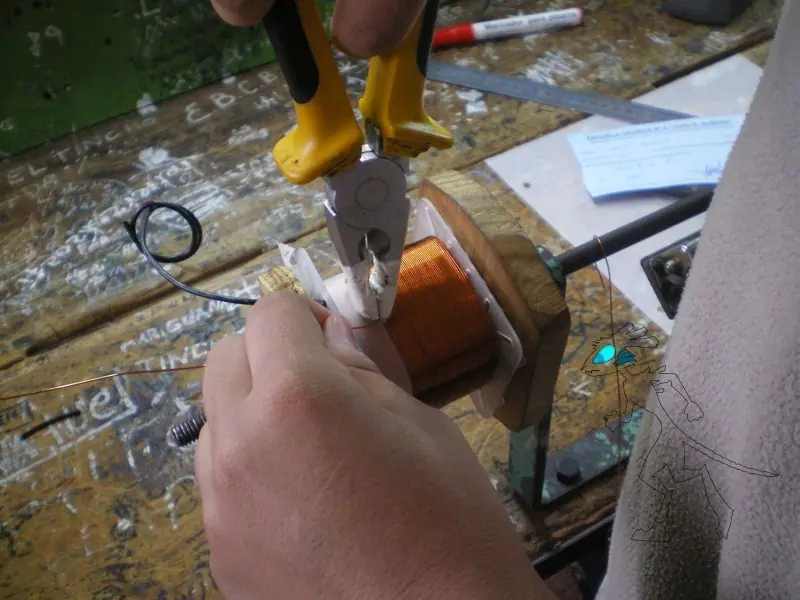

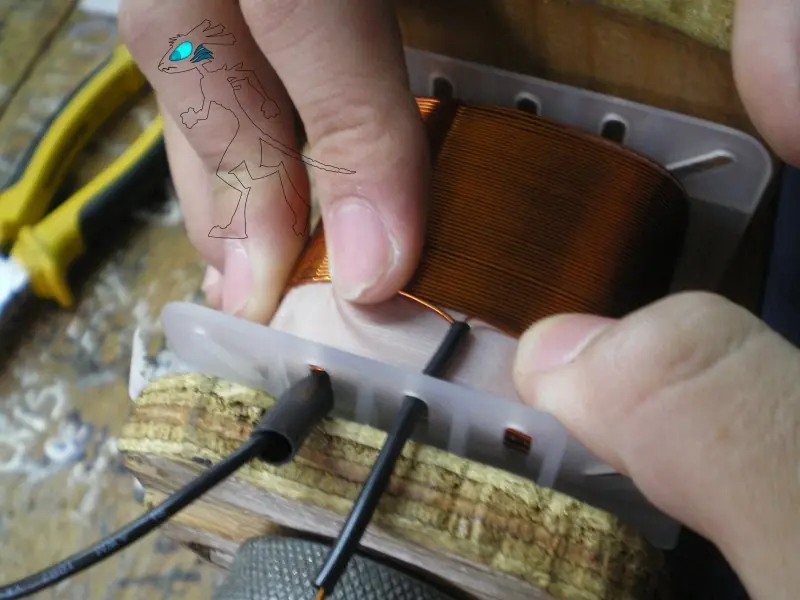

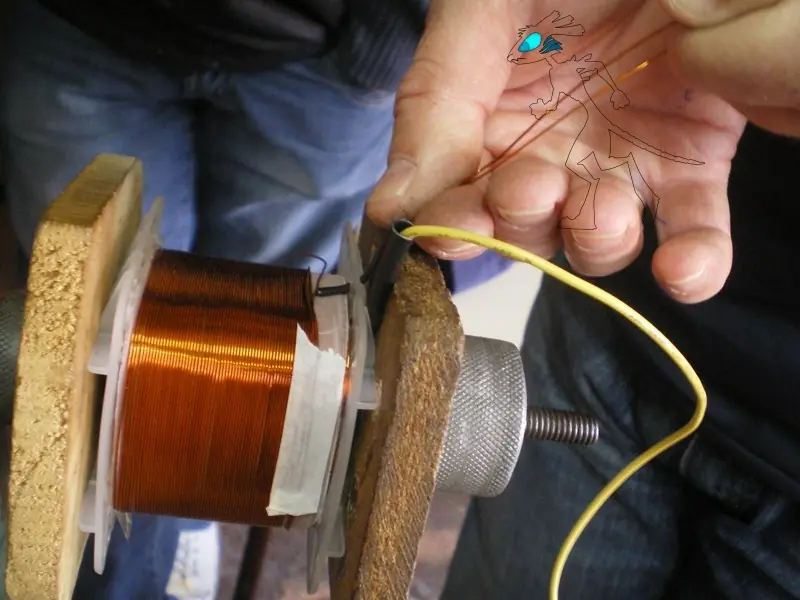

Sin cortar el alambre, se saca el alambre por el hueco del medio y se coloca un cable para proteger y se sigue bobinando
Bueno, una vez que se termina el alambre, se saca 1 salida por el 3º hueco

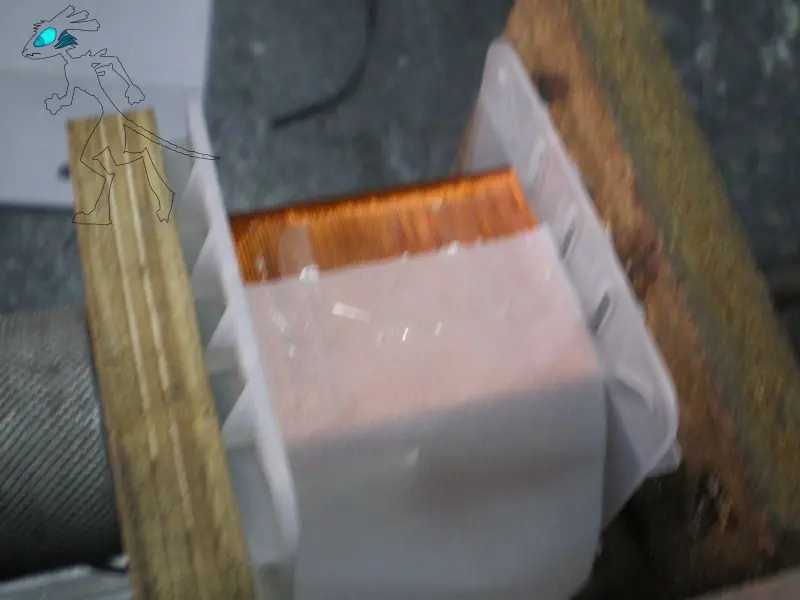

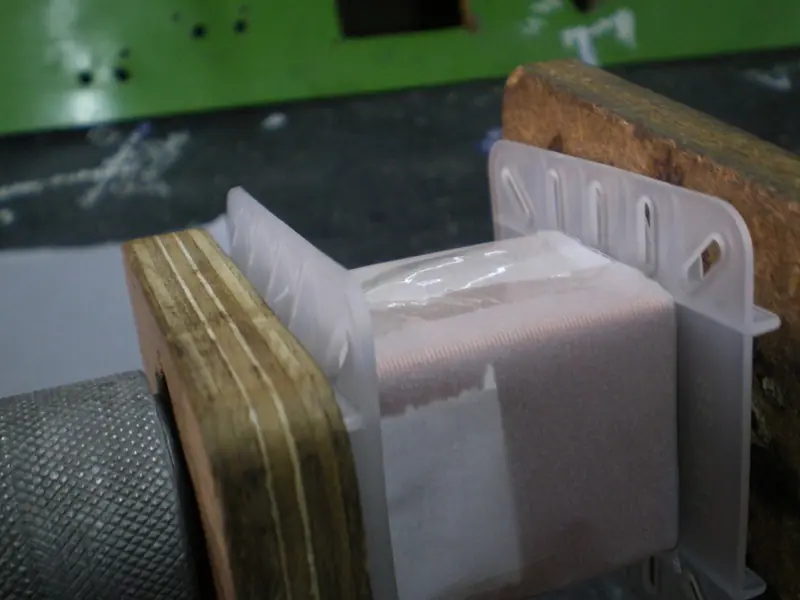

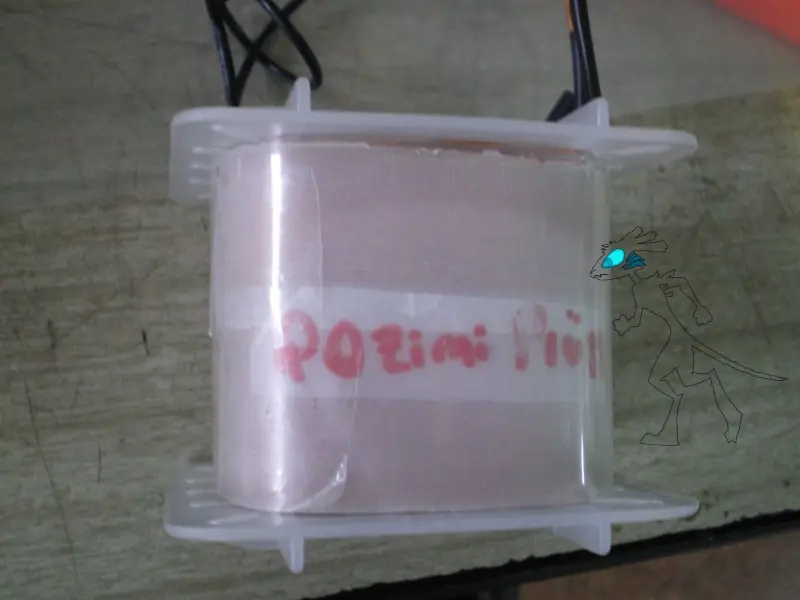

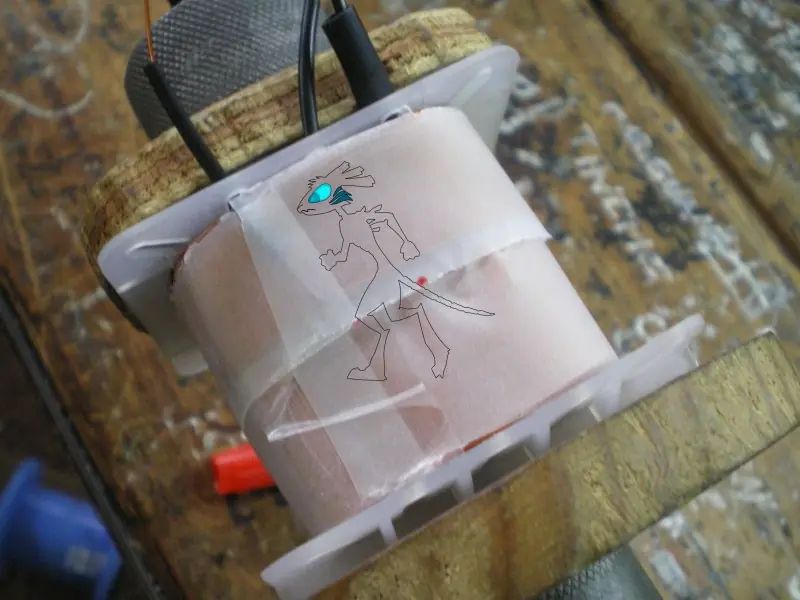

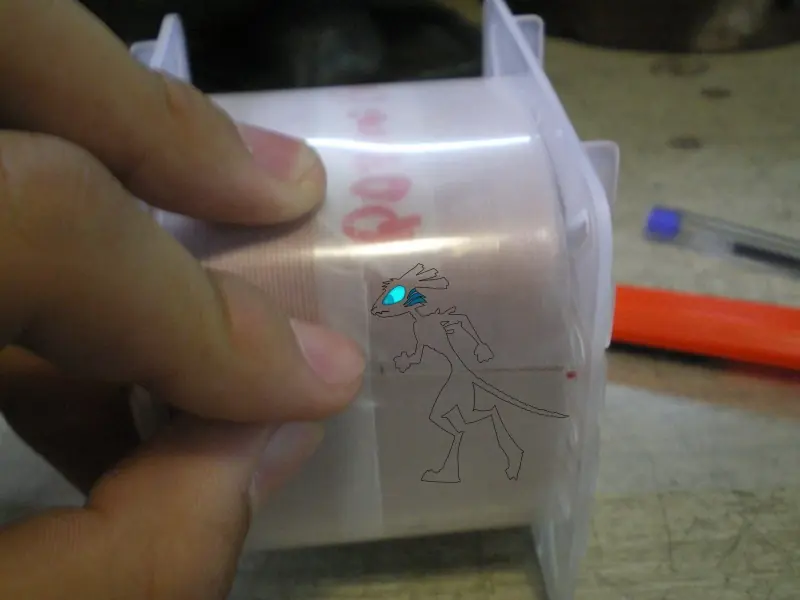

Ahora para proteger, se aísla con papel de calcar y para asegurar más la aislación se corta 1 lamina plástico del mismo tamaño de largo que de ancho y se lo coloca en el bobinado
Se suelda esa punta que le sacamos el barniz a un cable común de unos 15cm
Ahora se coloca en el carretel el cable protegido por una tripa (aclarar que es una tripa), en el primer hueco y se comienza a bobinar, con una mano bien tensa en el alambre se comienza a bobinar las 651 vueltas del bobinado primario.
Bueno, cuando se llega al tope del carretel, hay que aislar, se toma papel de calcar, se toma el ancho del carretel (51mm) se lo marca y se corta, después se lo coloca en el carretel y asi se va aislando sin cortar el alambre
Se sigue bobinando
Bla bla bla, acá cuando llegamos a la vuelta 651 se hace lo siguiente:
Sin cortar el alambre, se saca el alambre por el hueco del medio y se coloca un cable para proteger y se sigue bobinando
Bueno, una vez que se termina el alambre, se saca 1 salida por el 3º hueco
Ahora para proteger, se aísla con papel de calcar y para asegurar más la aislación se corta 1 lamina plástico del mismo tamaño de largo que de ancho y se lo coloca en el bobinado
Núcleo: Bobinado secundario
NunBob2todos

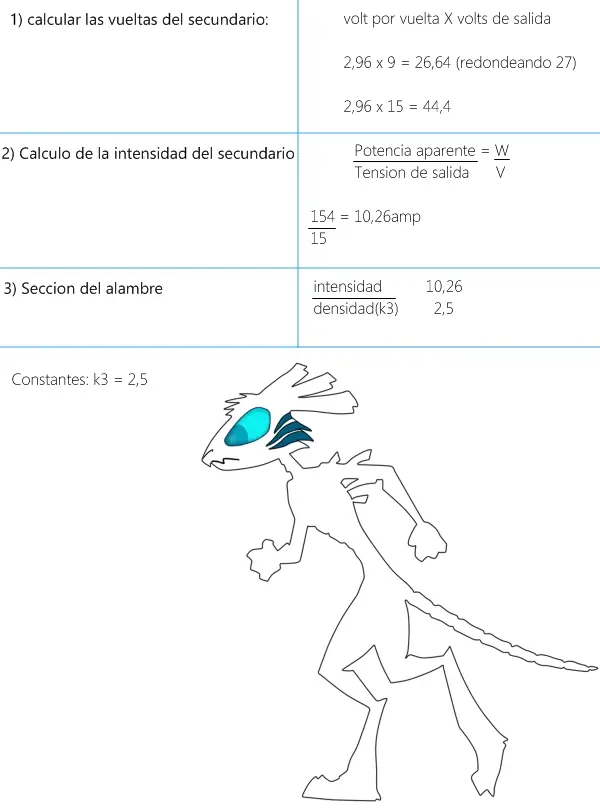

Teoria
Practica

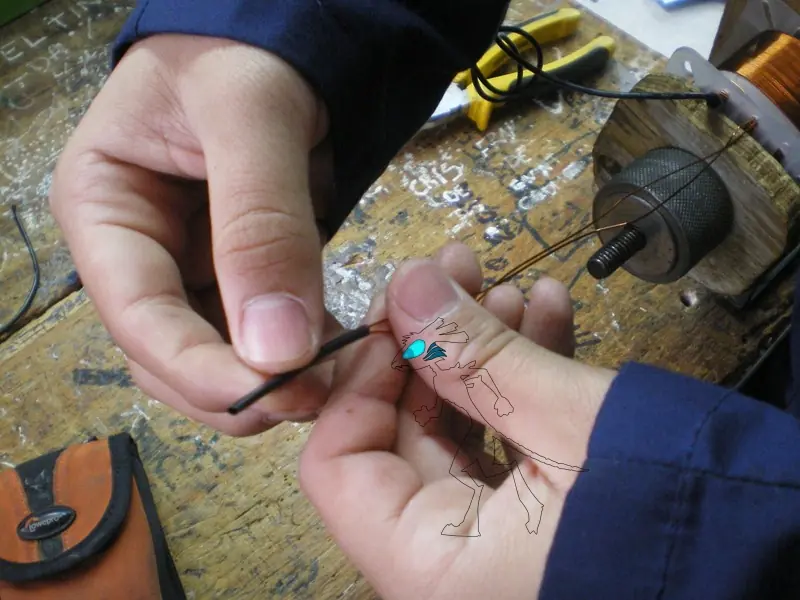

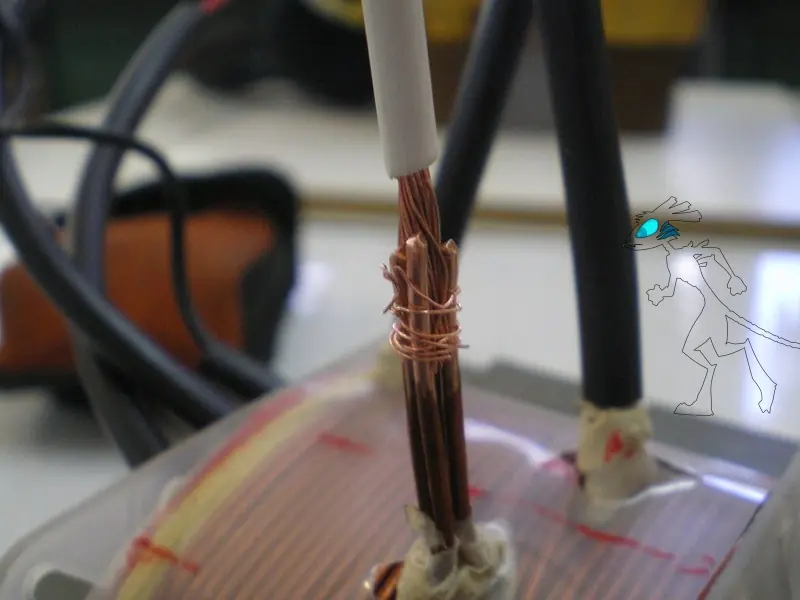

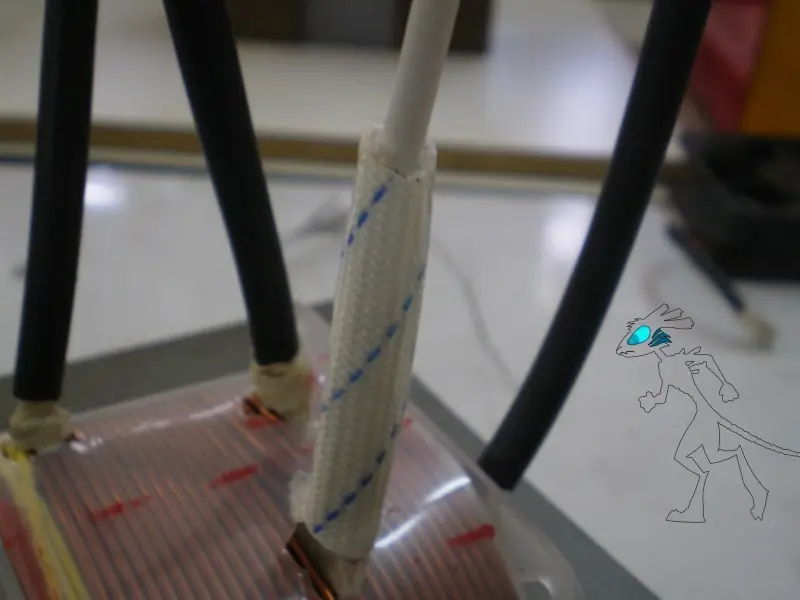

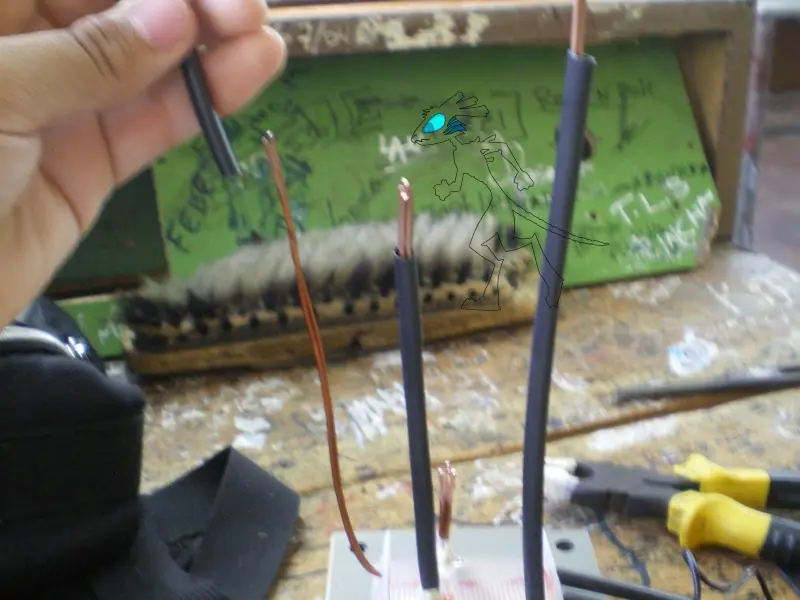

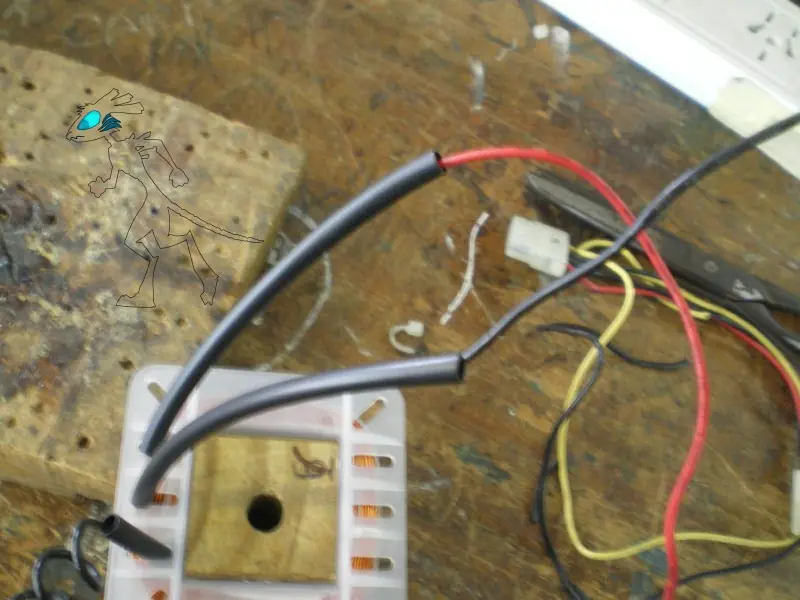

Por empezar hay que soldar cables a las 3 entradas que nos quedaron y se les pone tripa a cada entrada

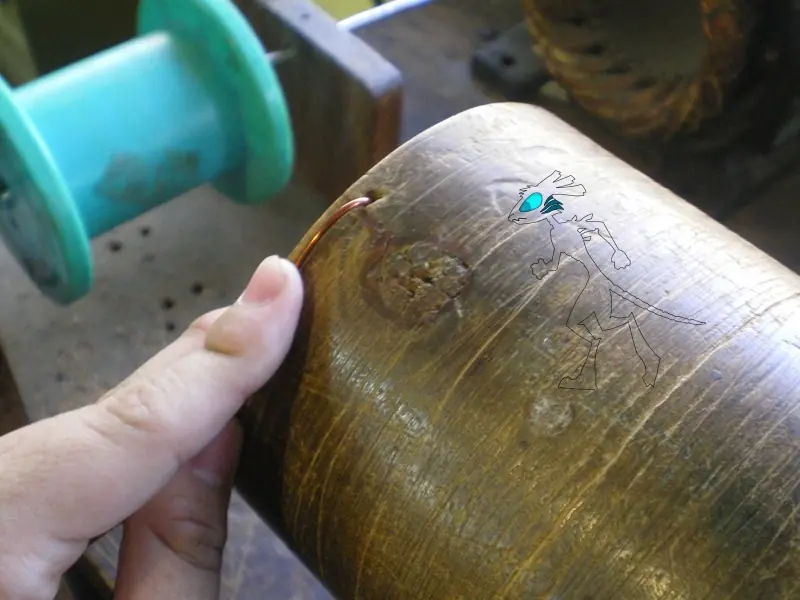

Ahora se toman 2 rollos de alambre para hacer el bobinado secundario

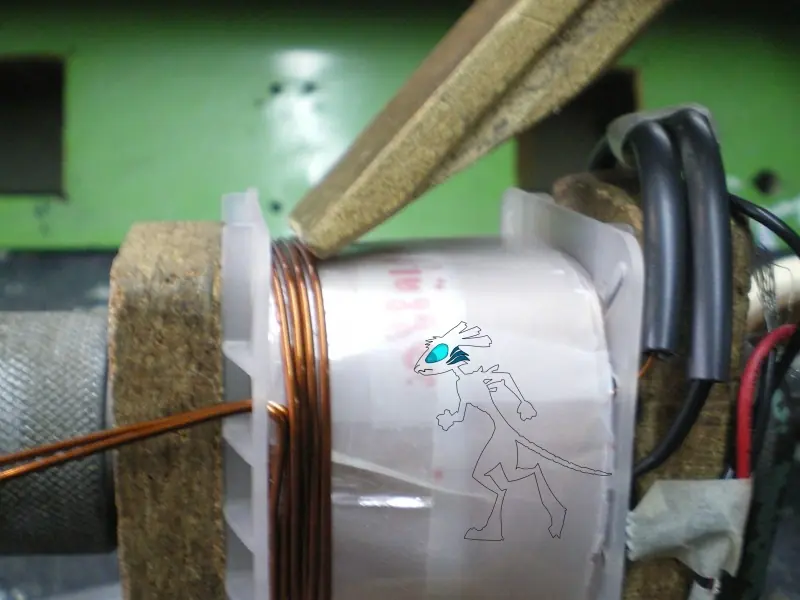

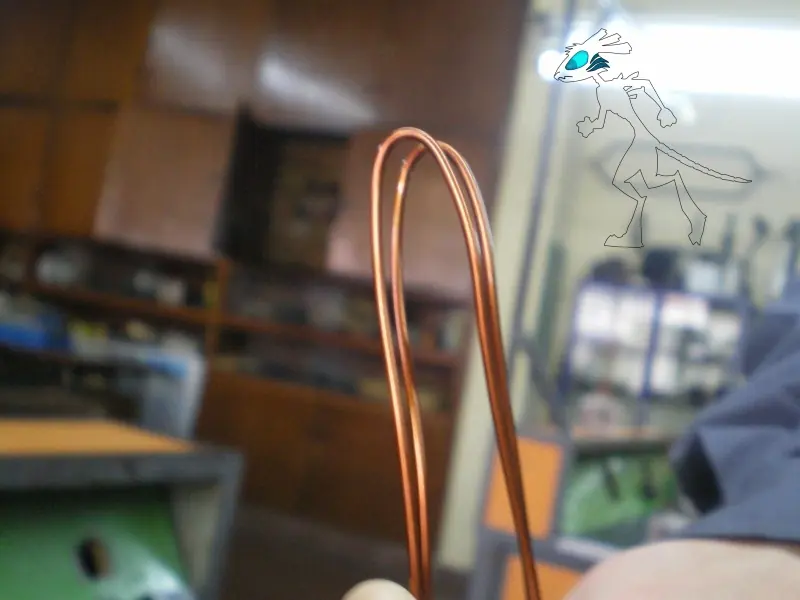

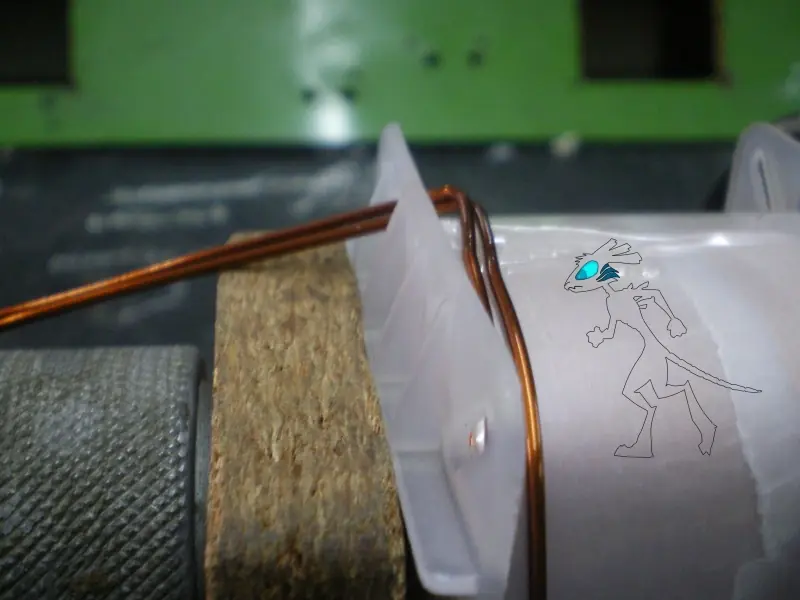

Ahora se desenrolla los 2 rollos, se toman los 2 y se los dobla a 90º a una medida de 14cm
y se los coloca en el 1º hueco del lado paralelo al que usamos en el bobinado primario

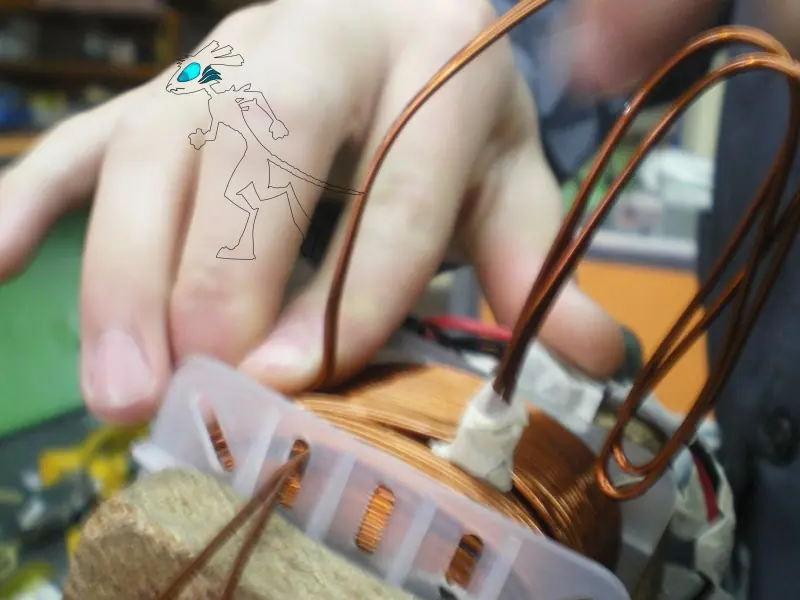

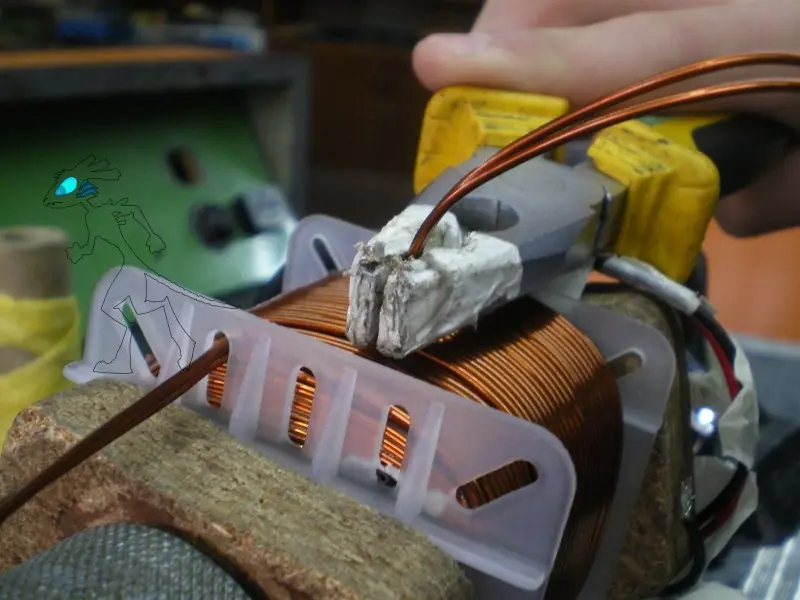

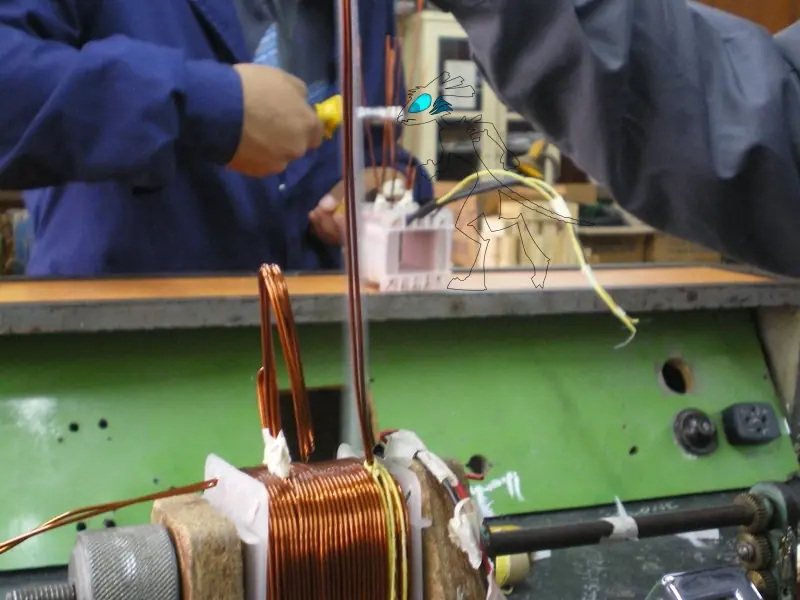

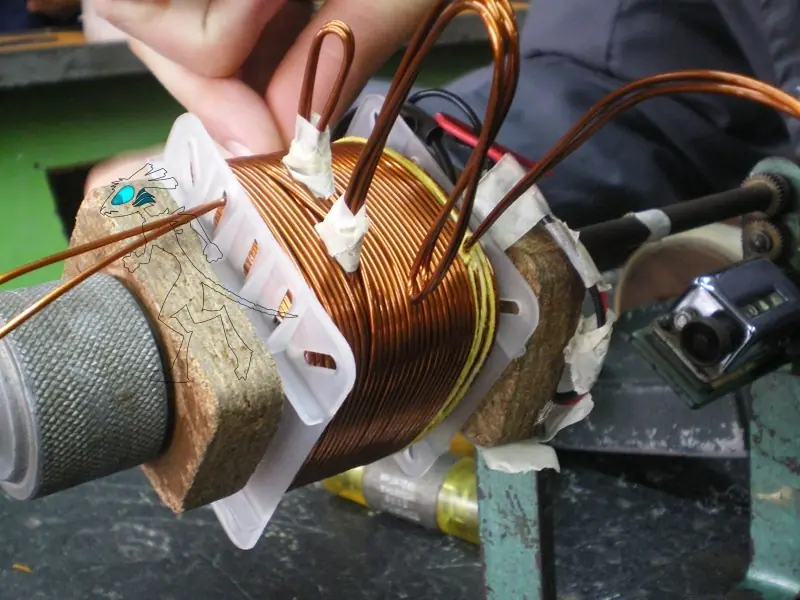

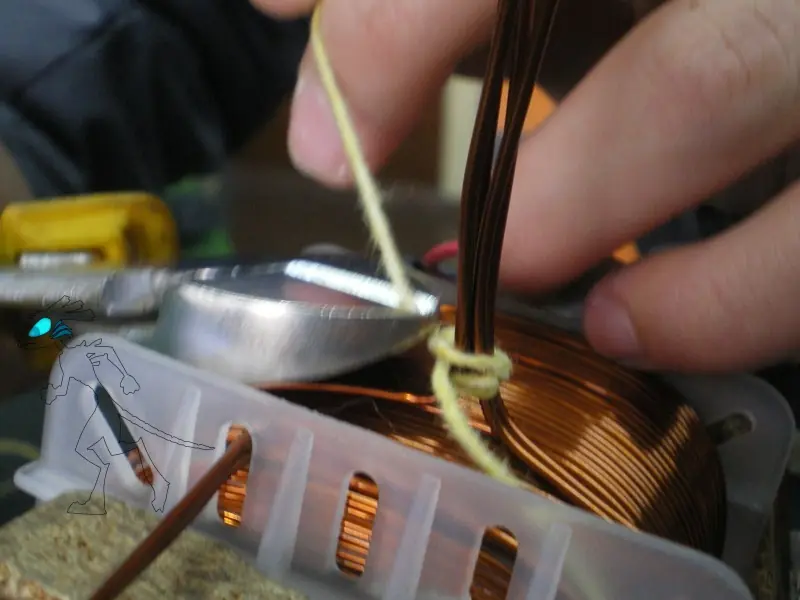

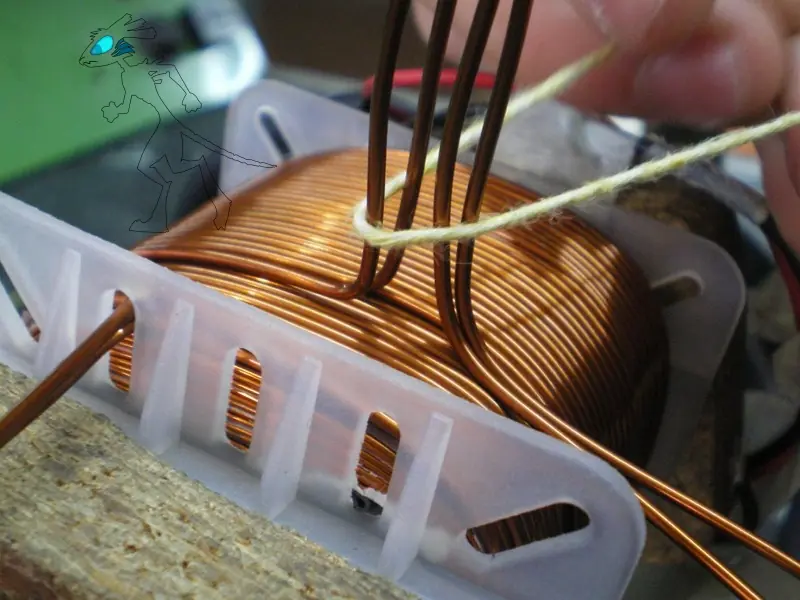

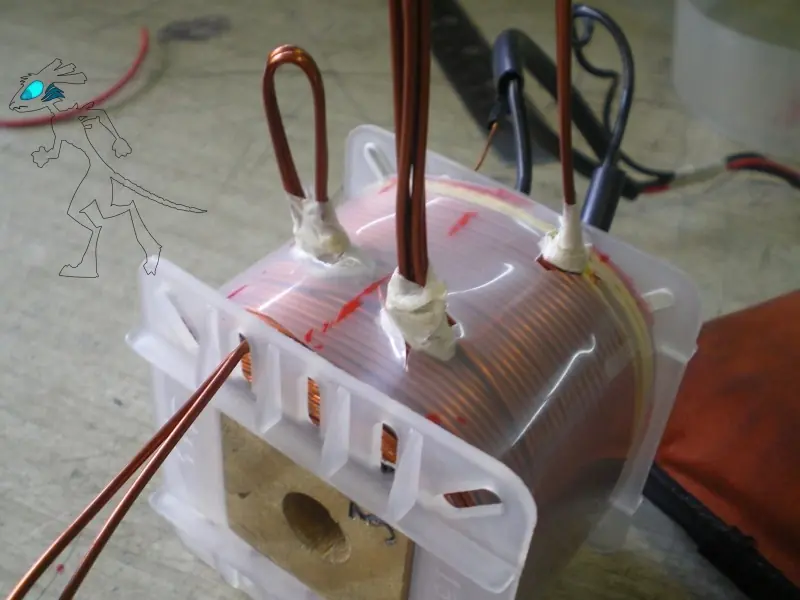

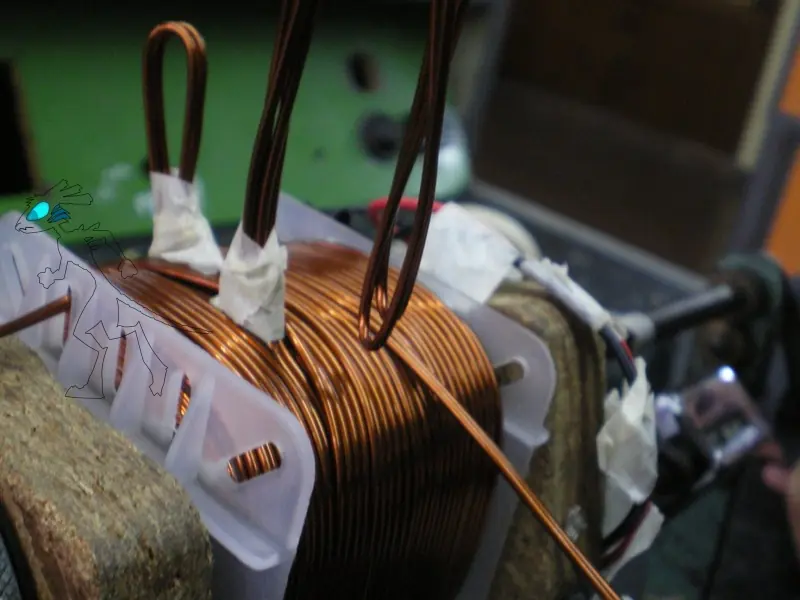

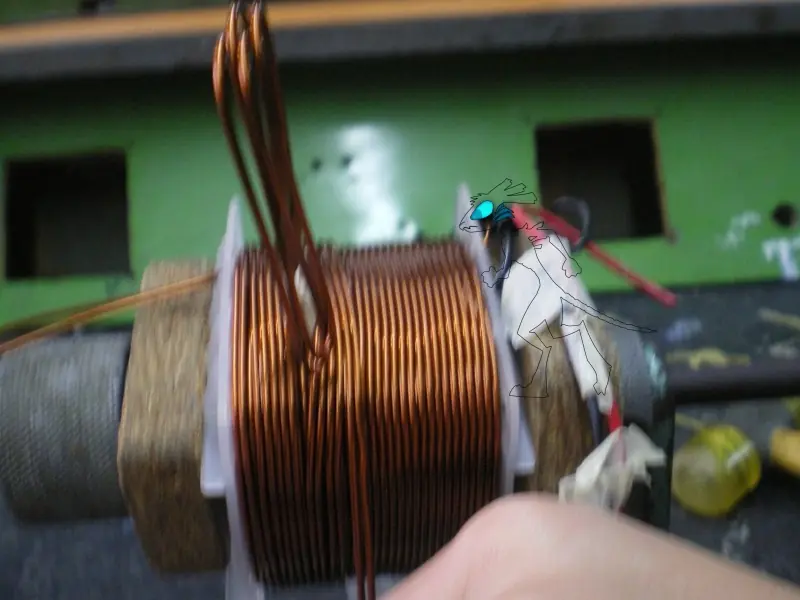

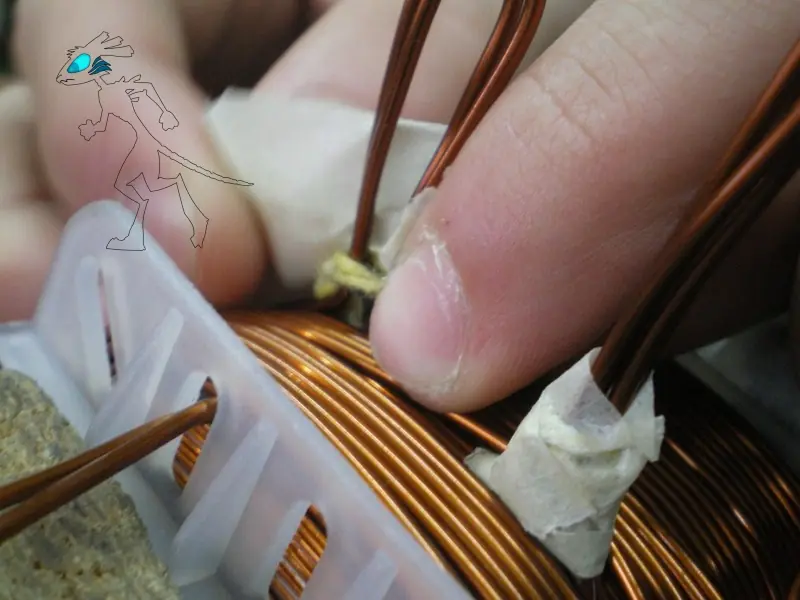

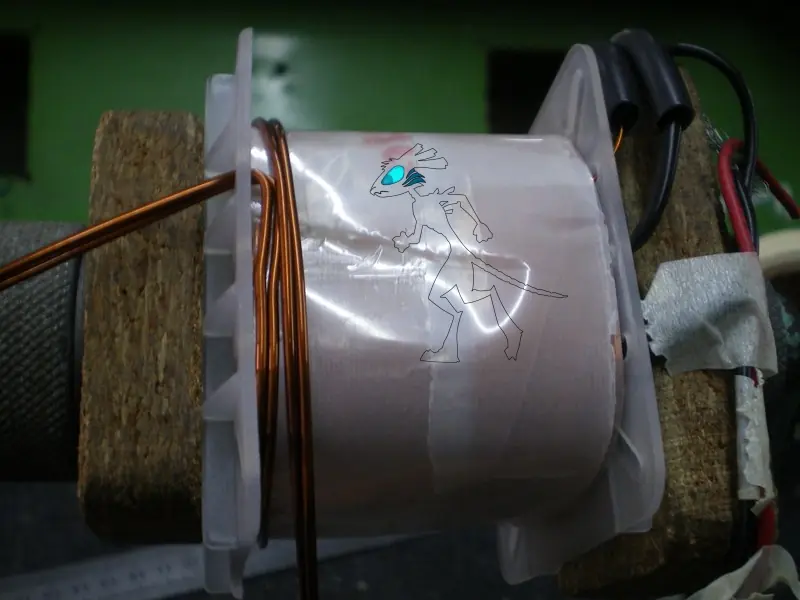

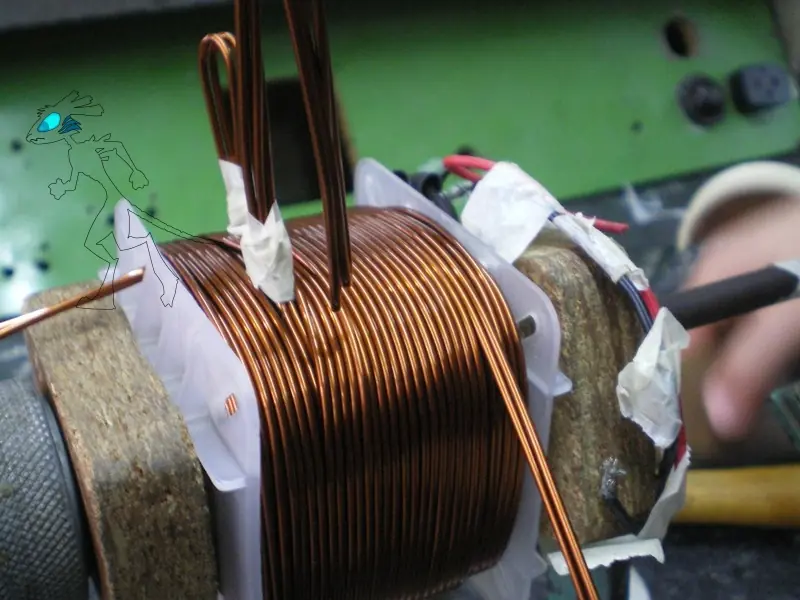

Ahora se empieza a bobinar, la primera vuelta a mano, las salidas son a : 27 vueltas (una omega de 15cm), 37 vueltas (una omega de 4cm) y 44 vueltas (una omega de 18cm)

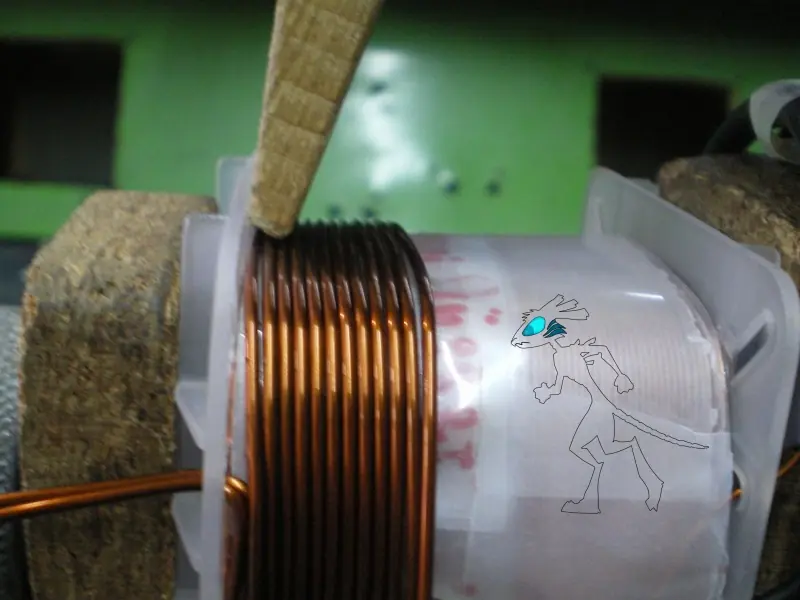

Como pueden apreciar, con una estaca y un martillo de goma sacamos los espacios, asi no queda oxigeno dentro del núcleo
La primera omega (27 vueltas) de 15 cm de largo

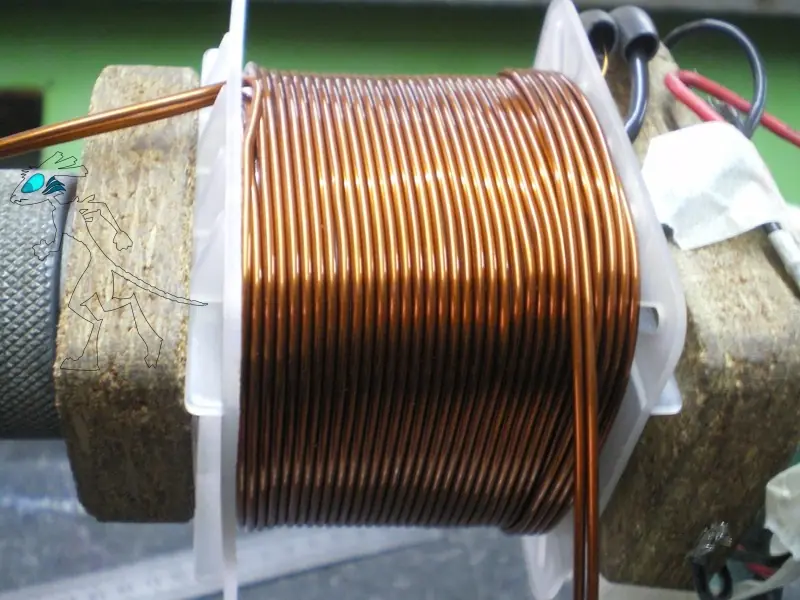

Se continúa bobinando
La 2 omega a las 37 vueltas, omega de 4cm
y se continua bobinando
Acá la última salida en la vuelta 44

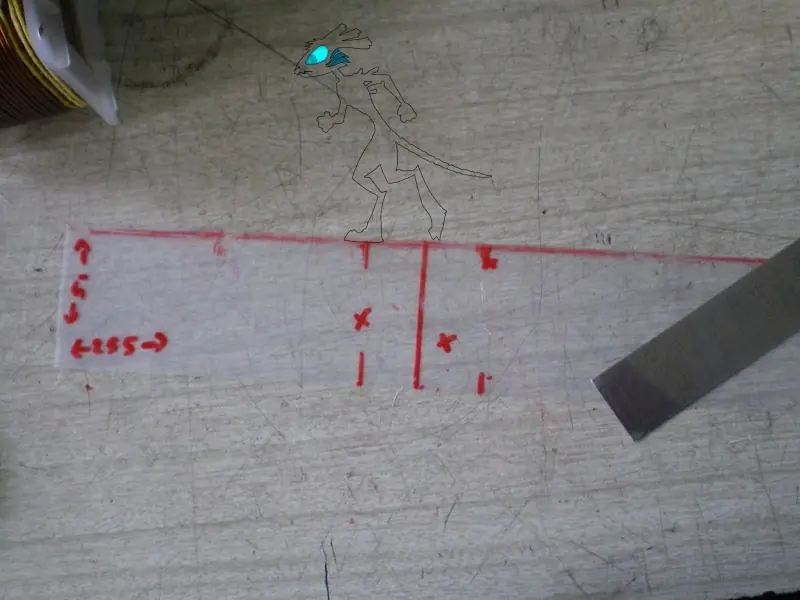

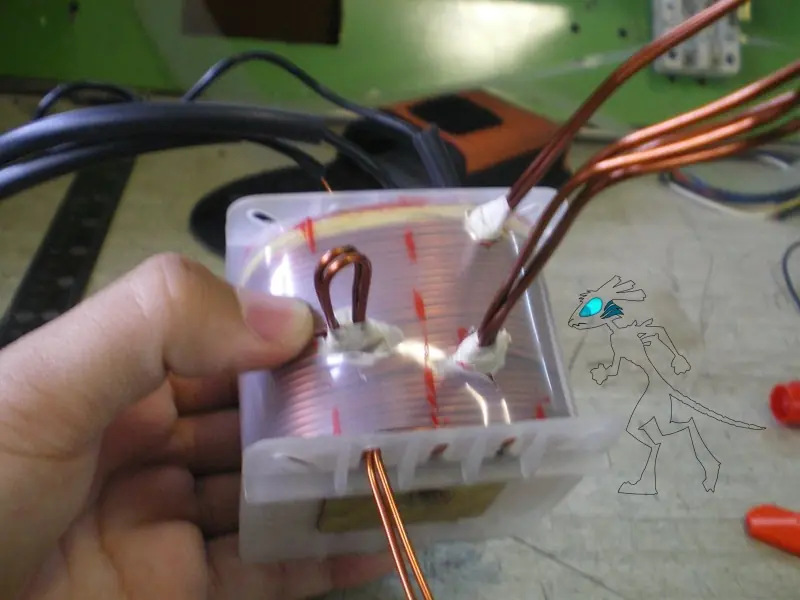

Ahora se lo aísla, otra vez con una lámina de plástico, se marca donde están las salidas en el plástico y se corta todo y después se lo coloca en la bobina

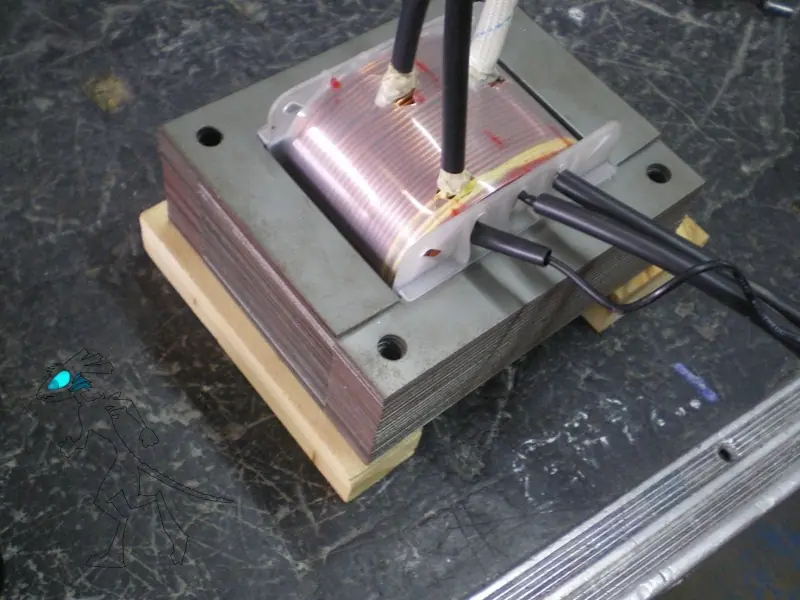

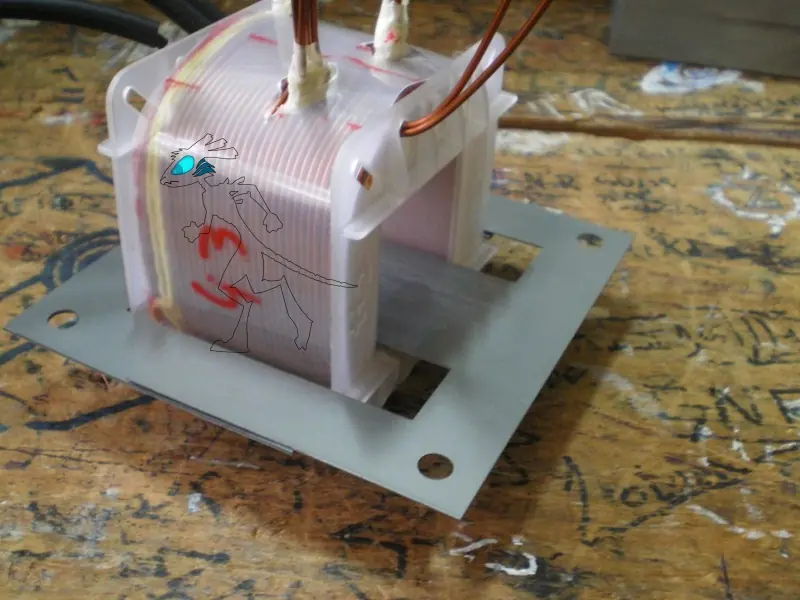

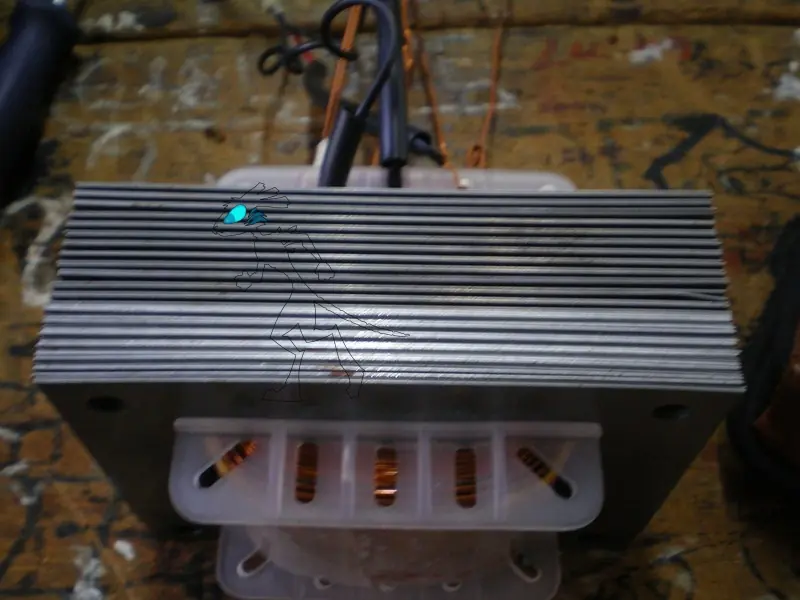

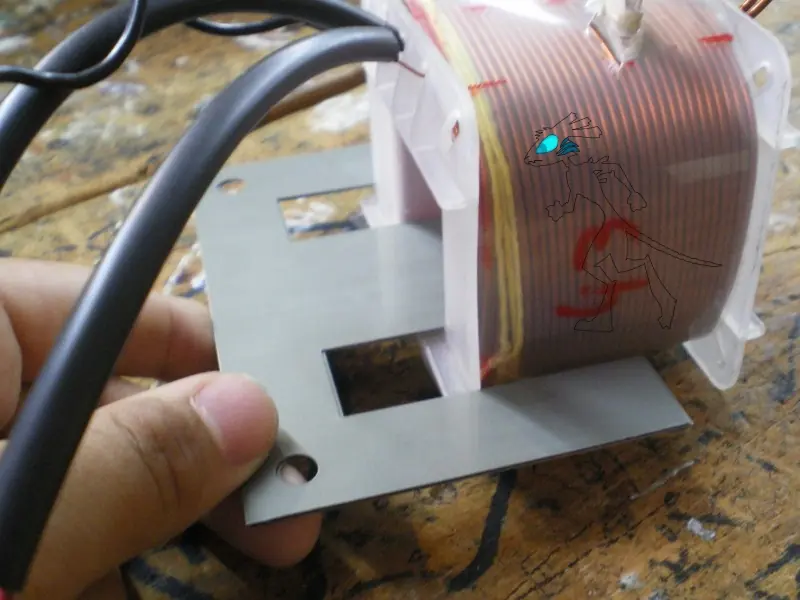

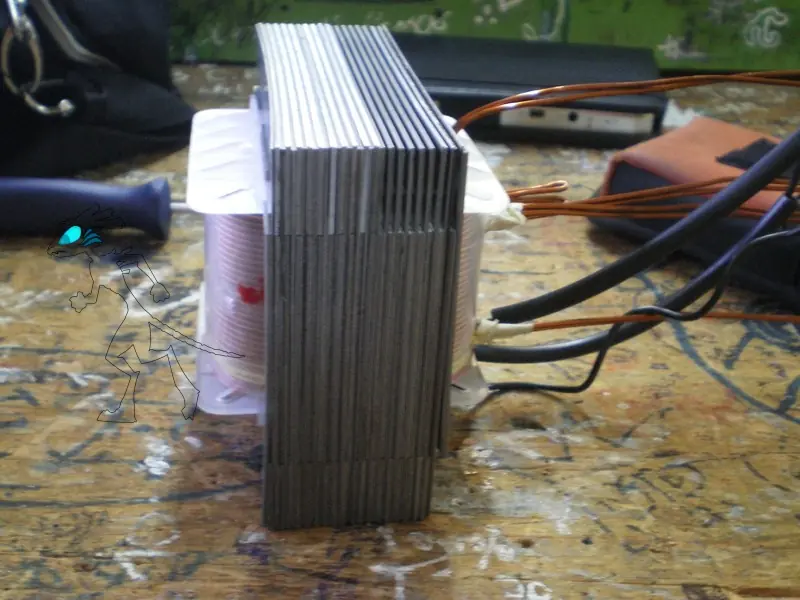

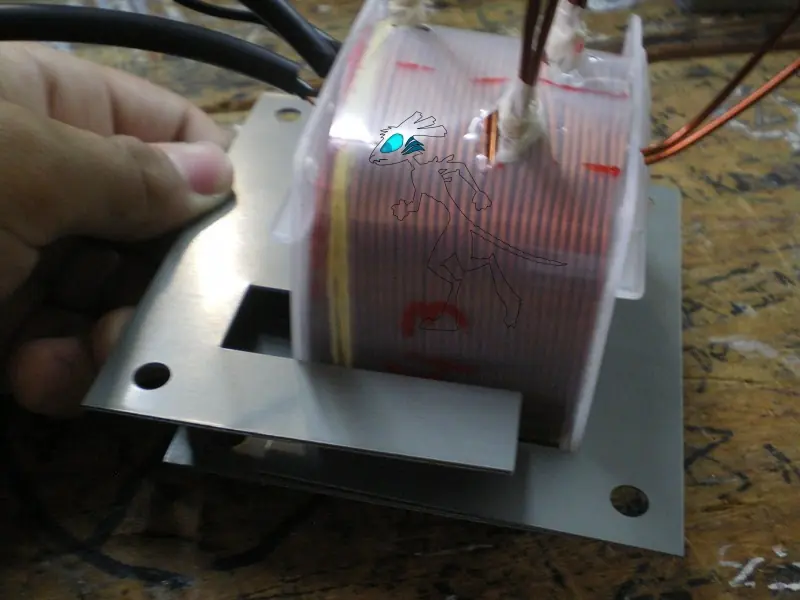

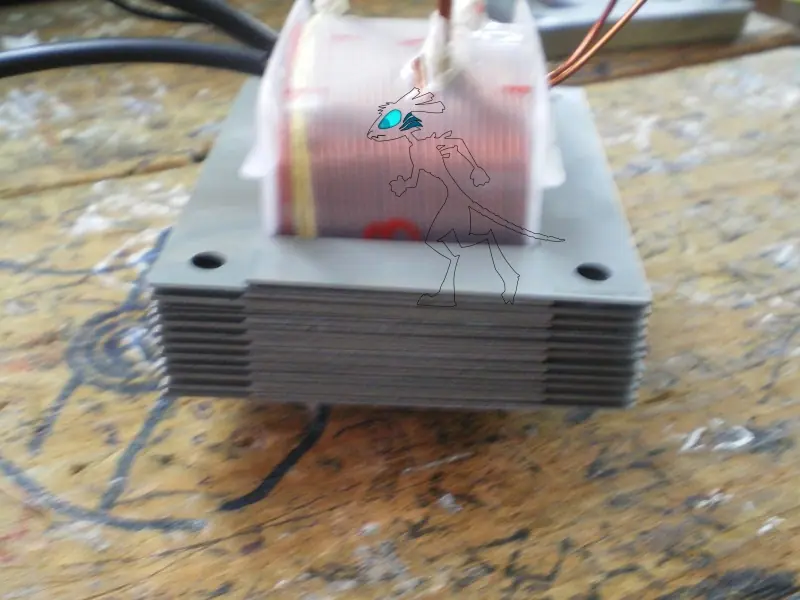

Núcleo: colocación de las chapas: Para terminar de aislar todo, se colocan unas chapas " E l " de a 2 chapas, primero las " E " y se llena el hueco del carretel por completo

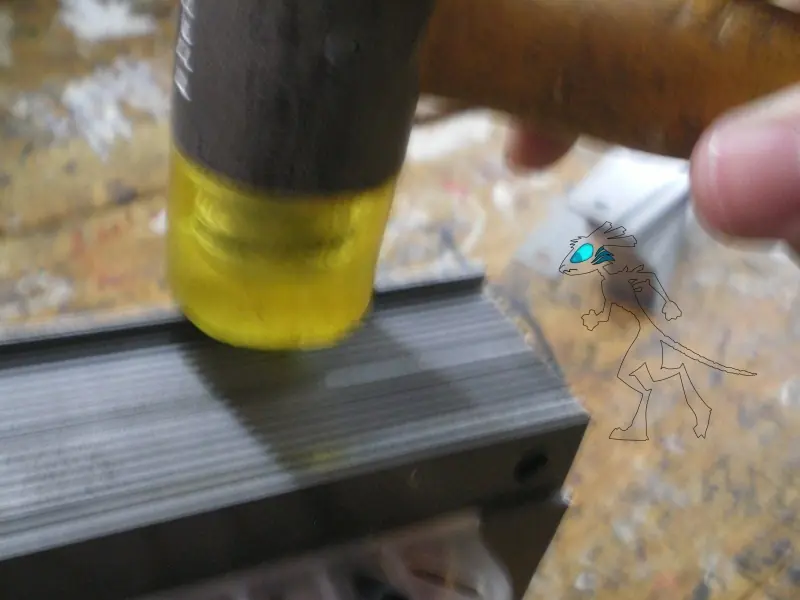

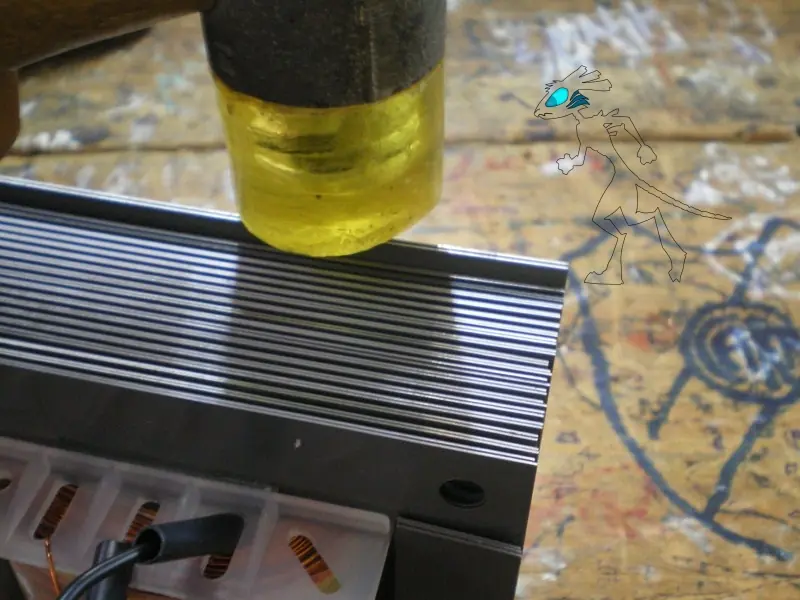

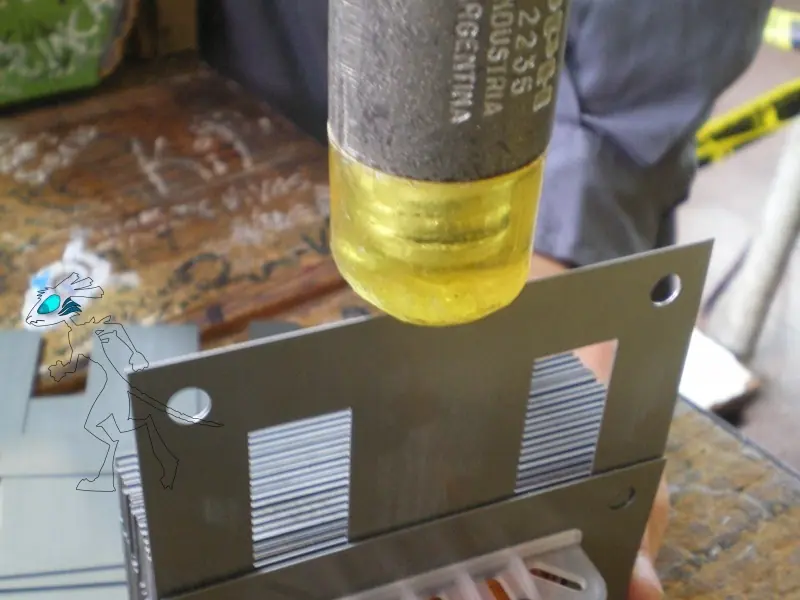

Cuando se llega a la última, se pone una 3º chapa E donde quepa, ayudada por un martillo de goma

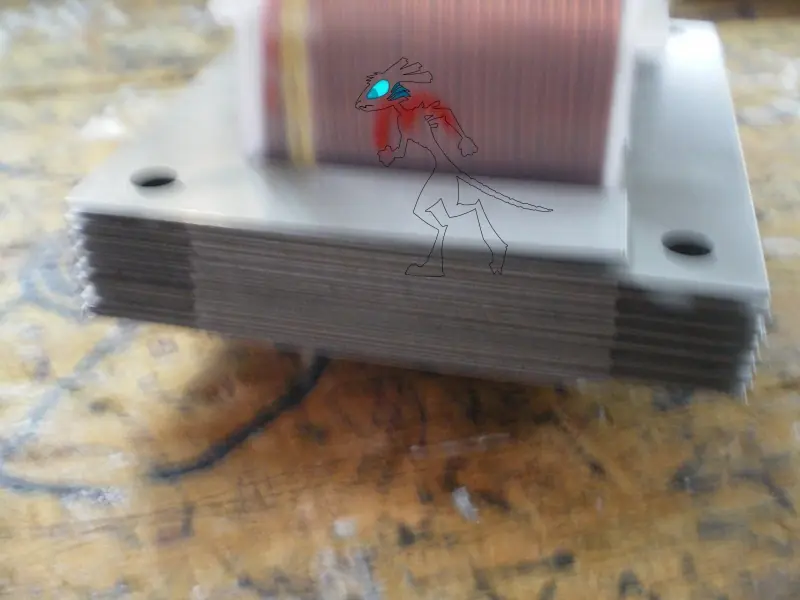

Ahora las chapas " l ", también se colocan de a 2

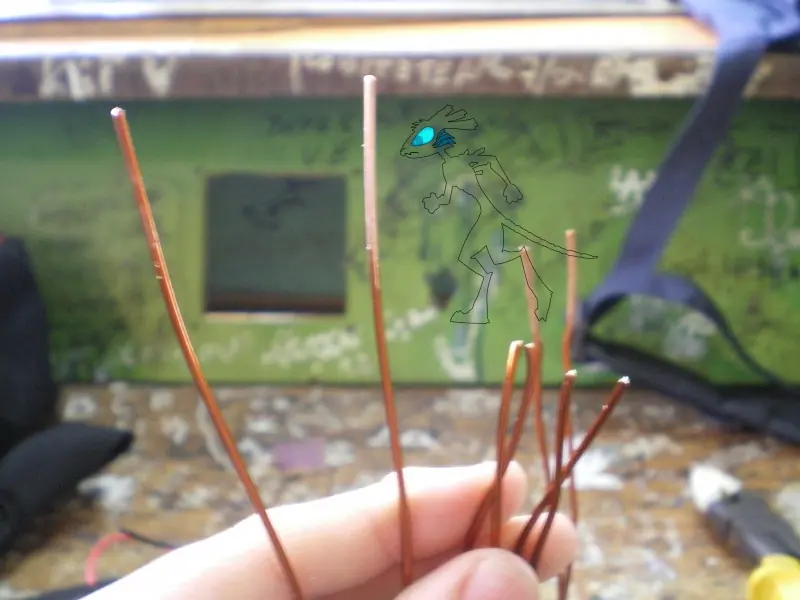

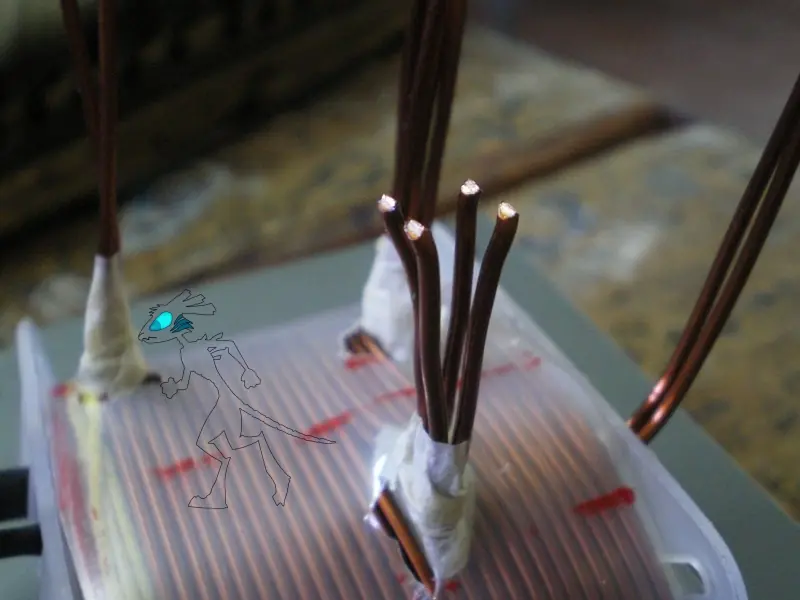

Una vez puesta las chapas, se cortan las salidas y se saca el barniz
Ahora se ponen arandelas y se los suelda

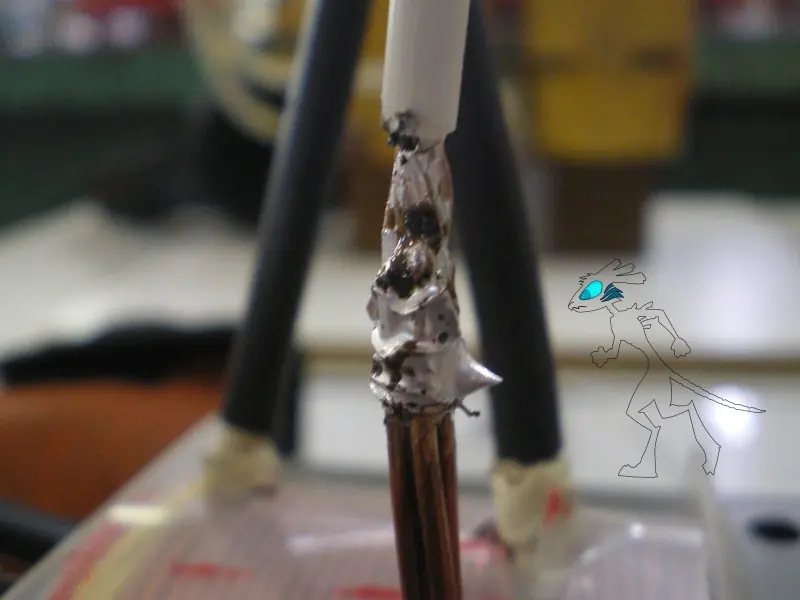

La salida más chica se suelda a un cable y se le pone una tripa

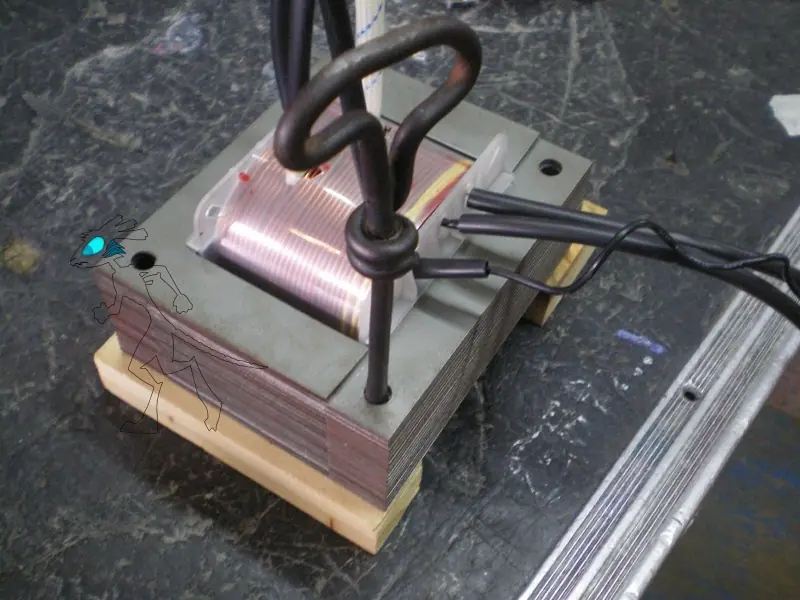

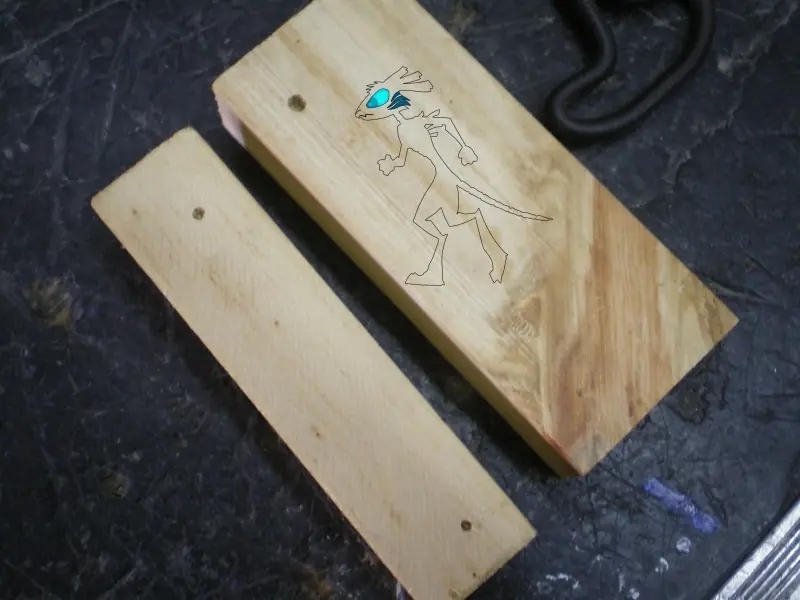

Colocación de las maderas (para aislar el núcleo del chasis)

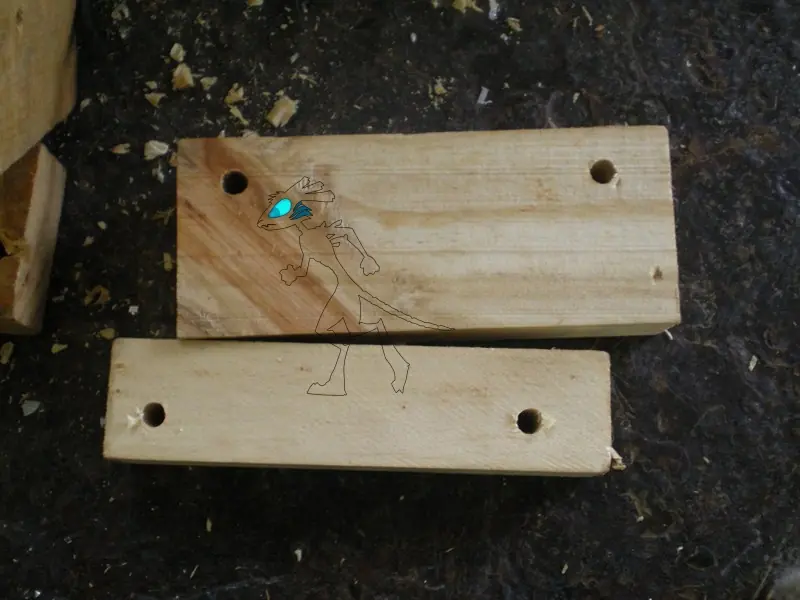

Se colocan las maderas y se las agujerea un poco para ir midiendo donde se va a agujerear

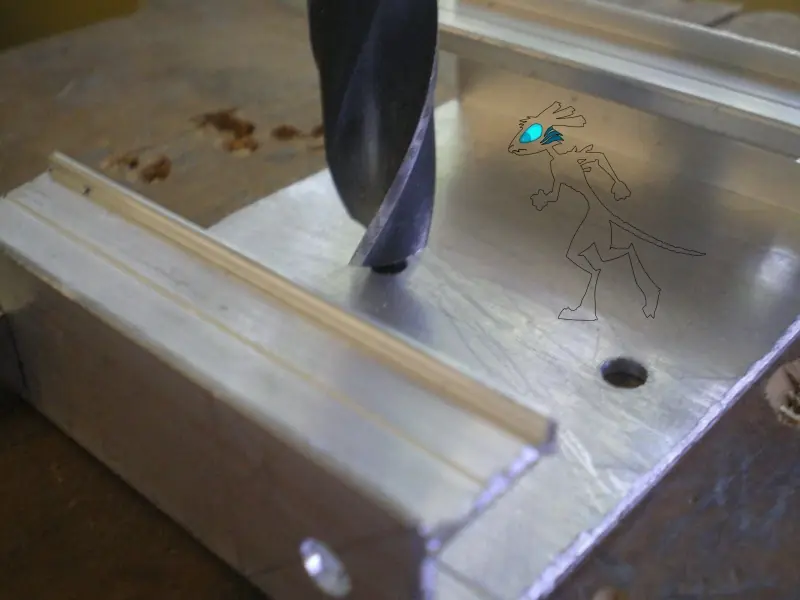

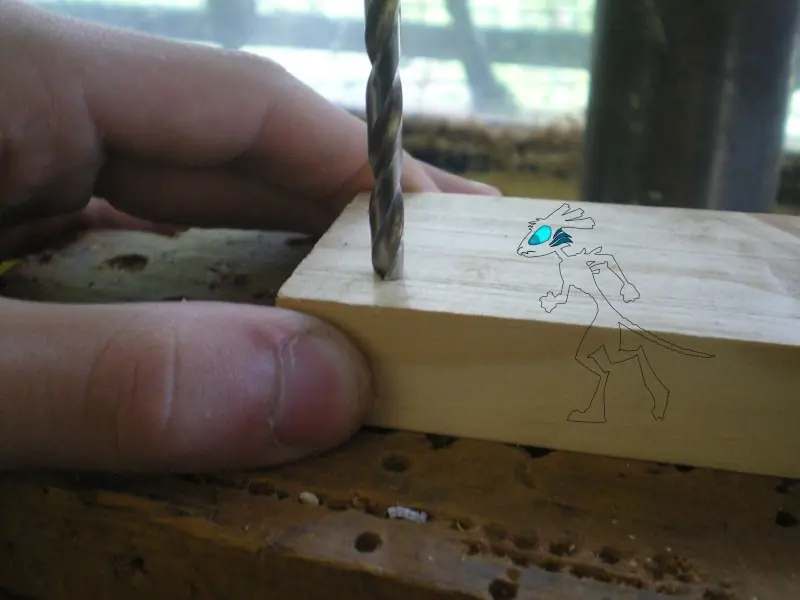

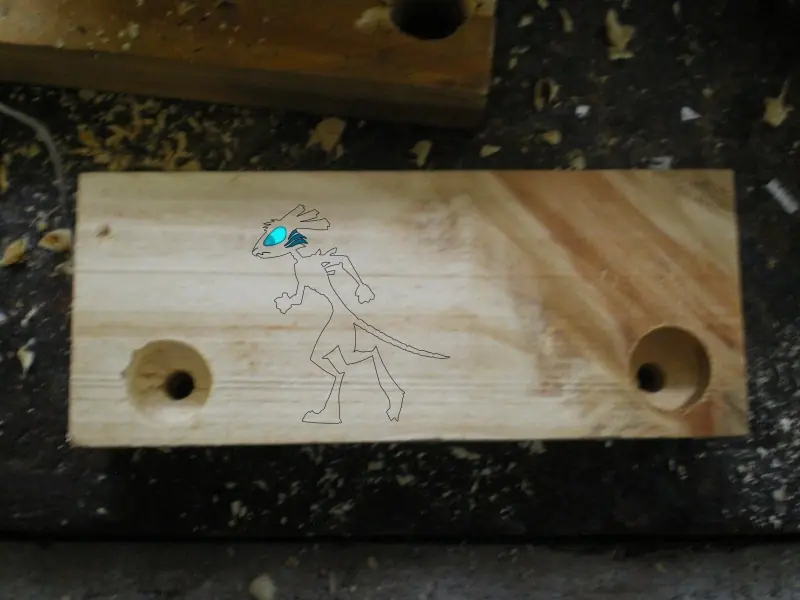

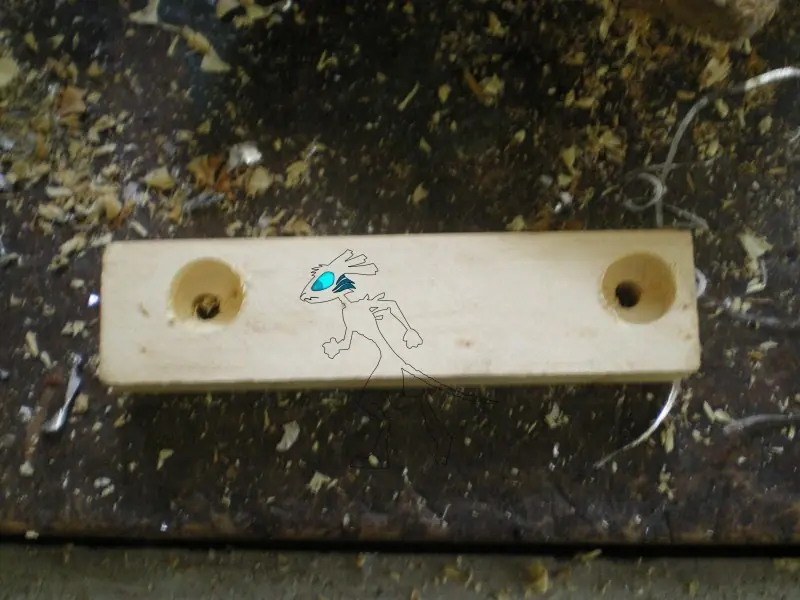

Se agujerea, primero con una mecha más fina y del lado de abajo hasta la mitad con una mecha más gruesa (acá va a ir la arandela)

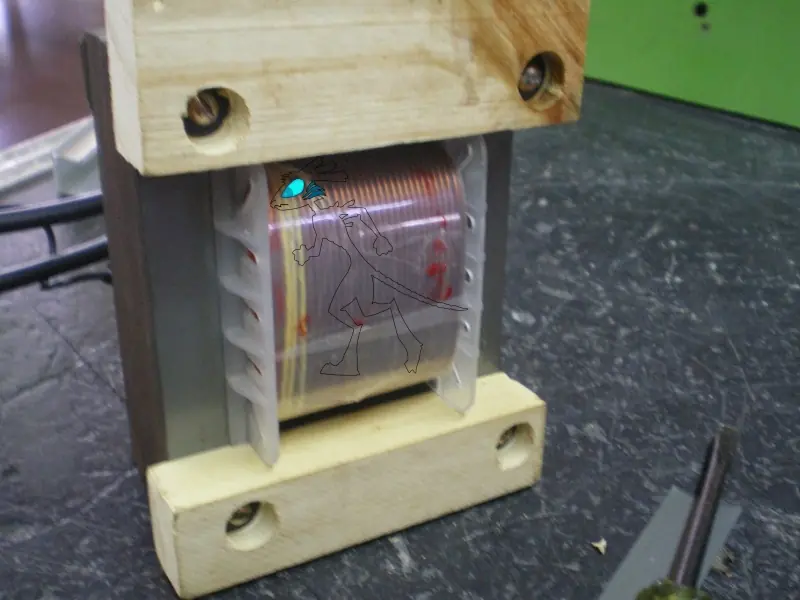

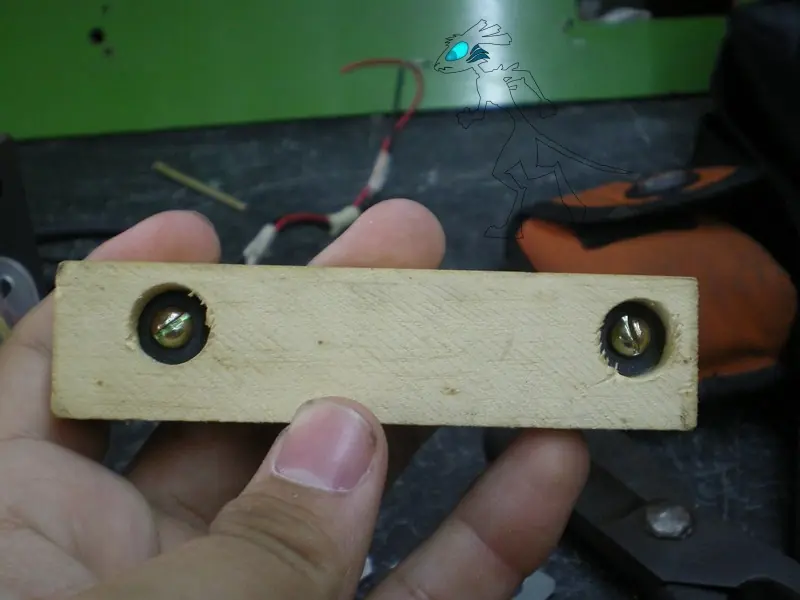

Se coloca las arandelas y todo

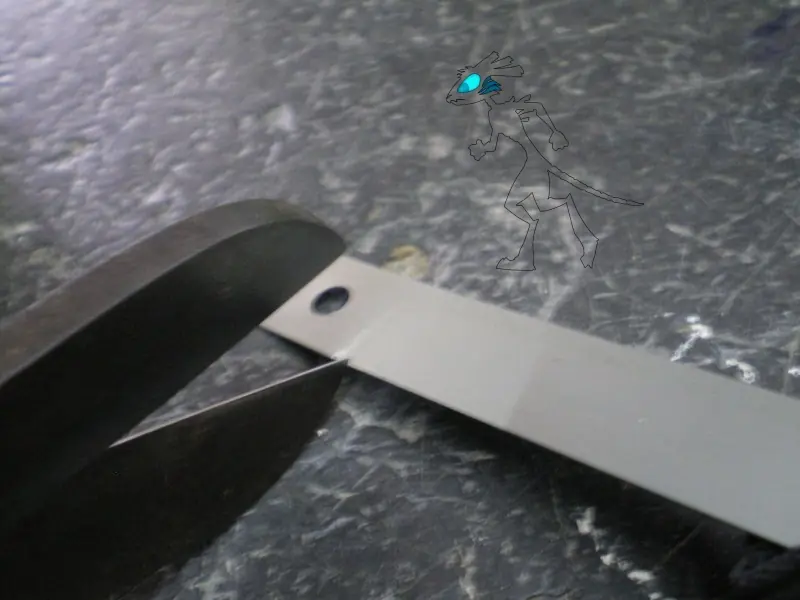

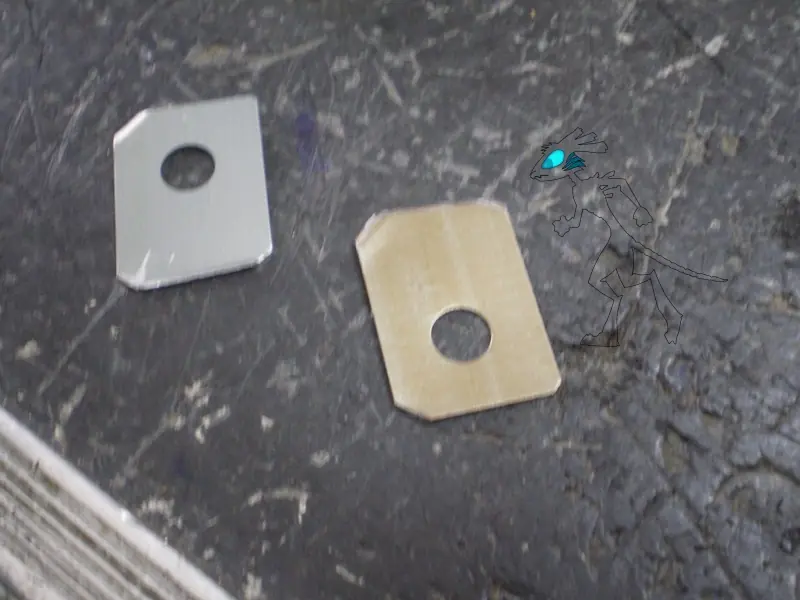

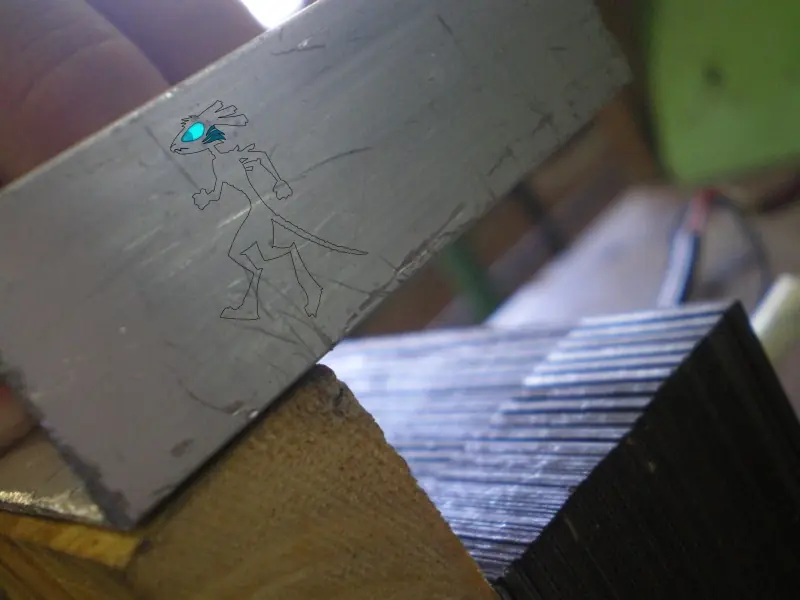

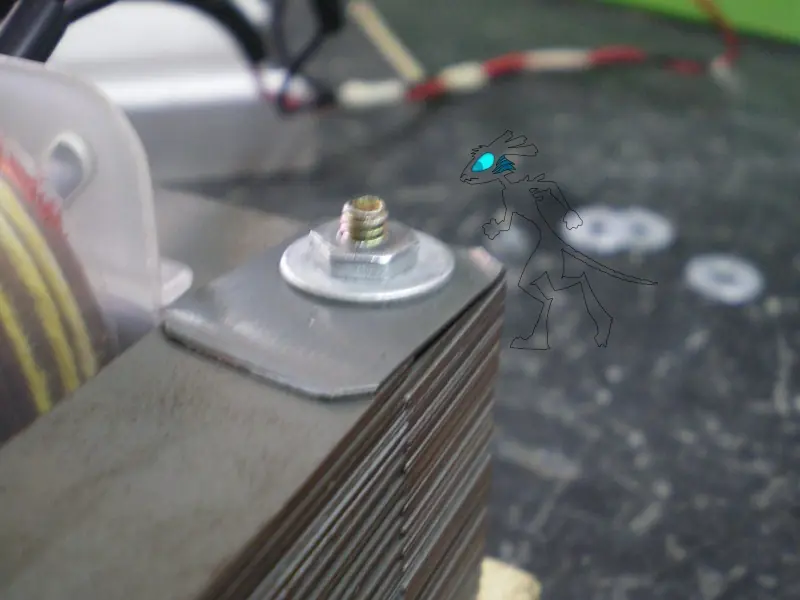

Se cortan un pedazo de chapas " l " para poner debajo de las tuercas de los tornillos, para evitar que vibren las chapas (no es por decir que guaaau vibra y se rompe, si no por que a algunos nos jode que vibre mientras esté funcionando)
Se coloca las arandelas y todo

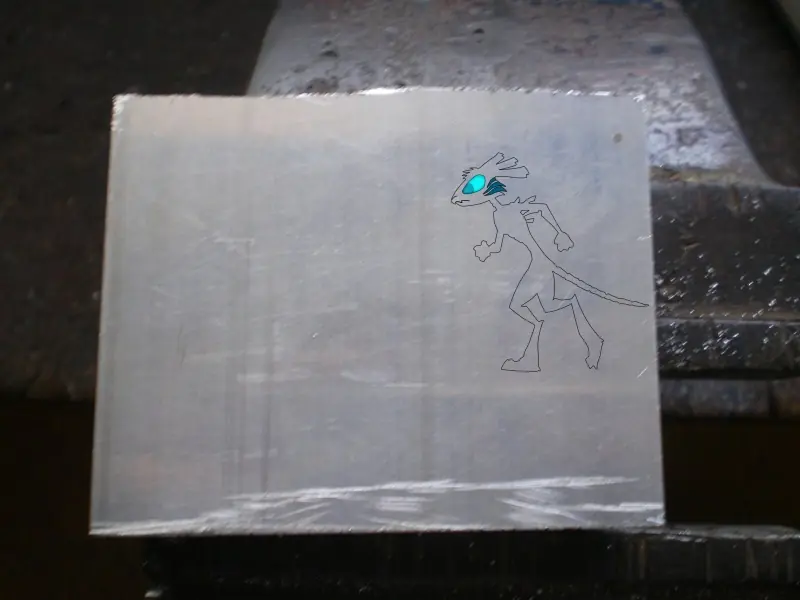

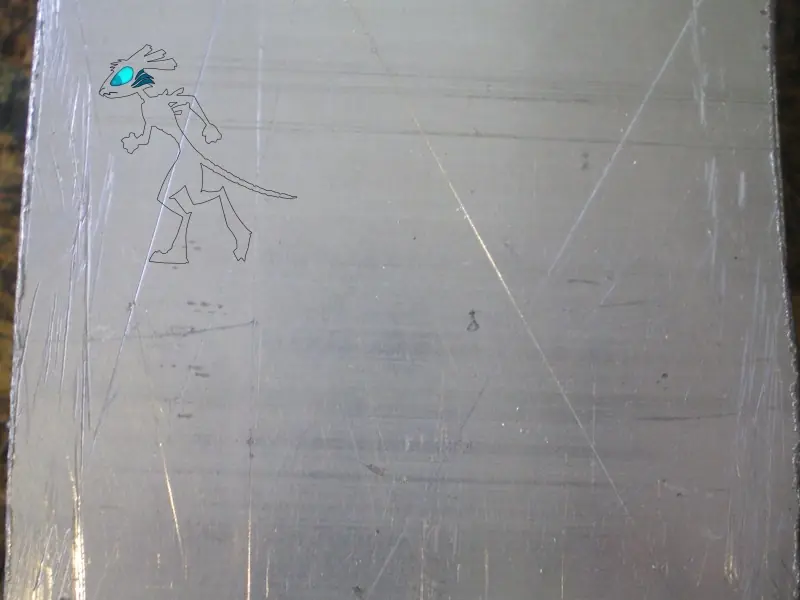

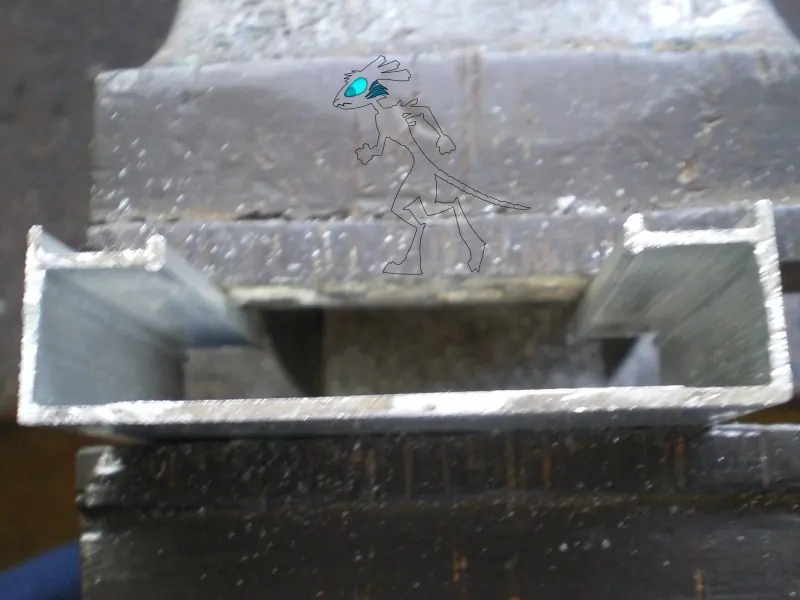

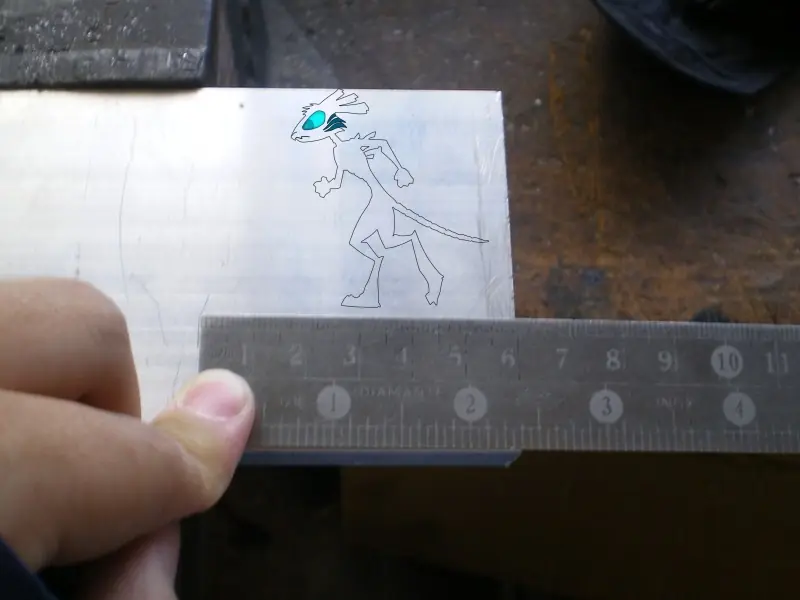

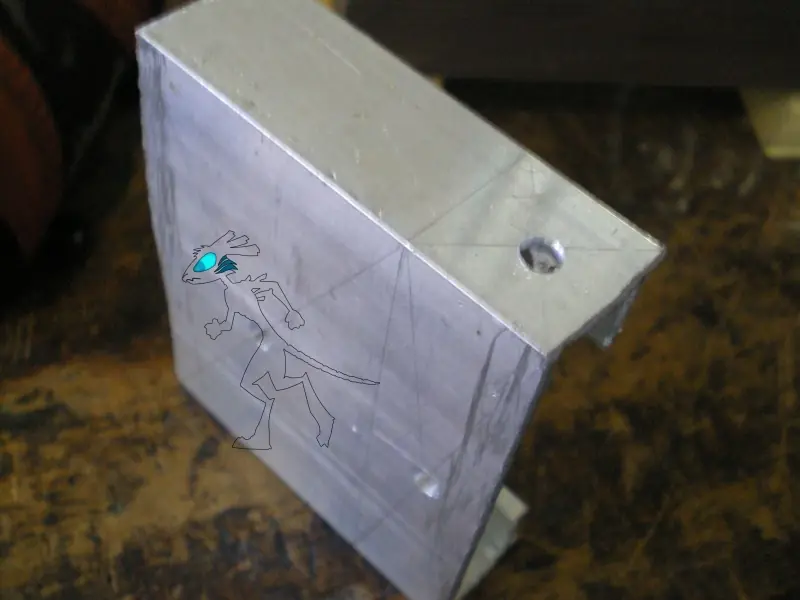

Ahora se coloca el disipador de calor (con una medida de 6cm)

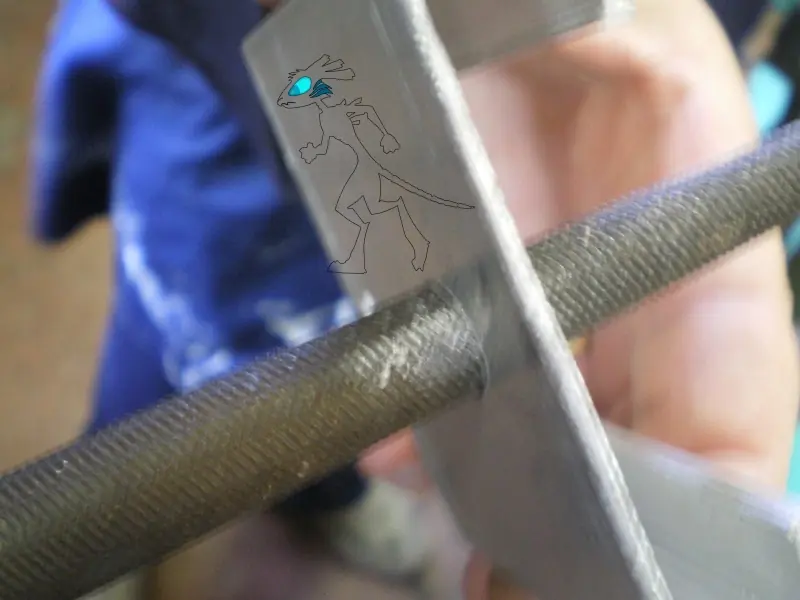

Se lima
Ahora se lo pone contra la madera que más sobresale al núcleo, se lo levanta 2mm y se marca desde la parte de arriba de la madera donde está ubicado

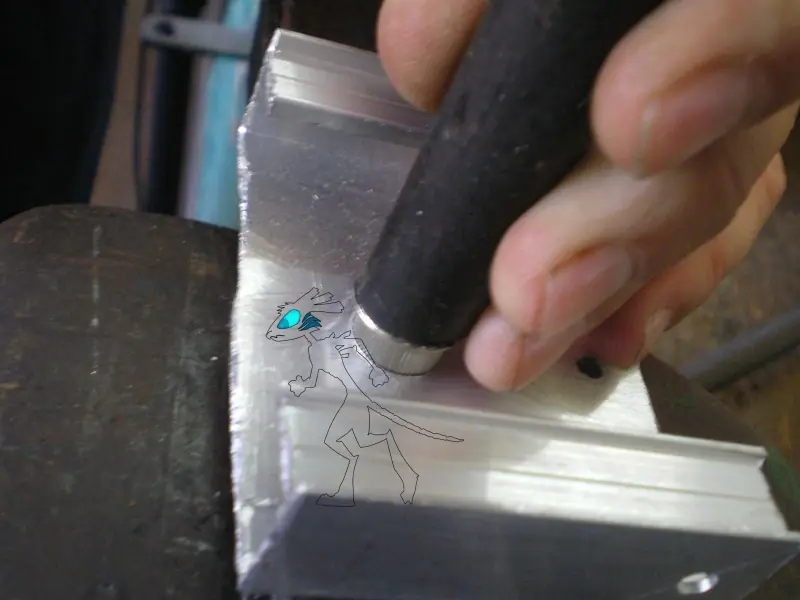

Después se hacen cruces en la parte de donde marcamos la madera (osea a la derecha) para tener el centro, después en el centro del disipador se marcan 2 centros, 1 arriba de la raya que trazamos y otra abajo de la raya que trazamos

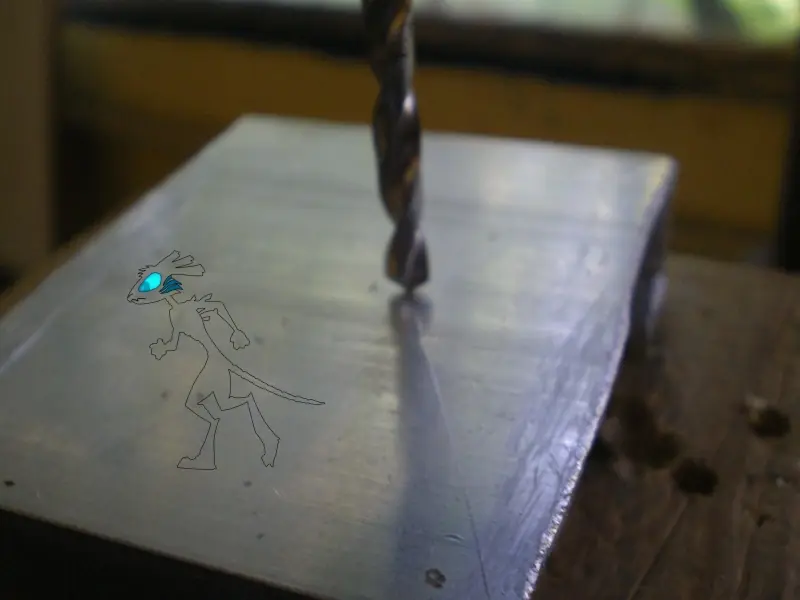

Ahora se lo agujerea con una mecha fina estos 3 centros que hicimos

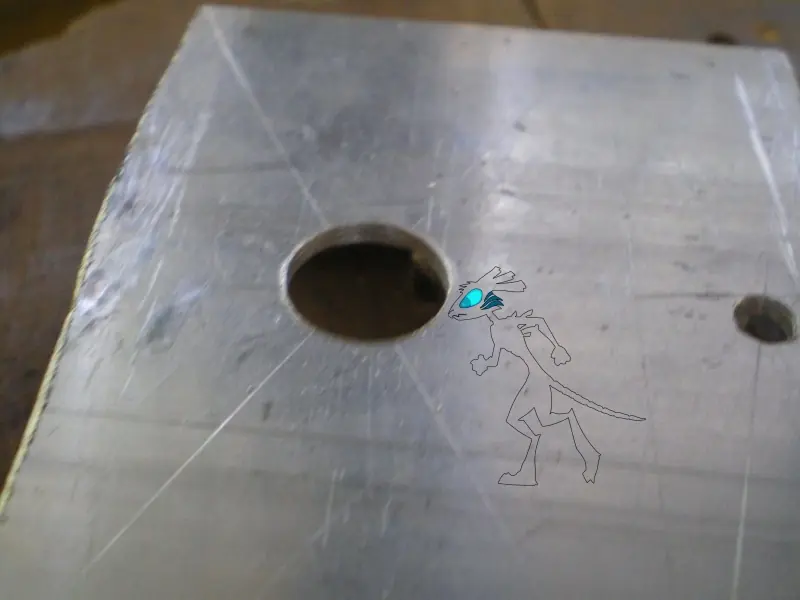

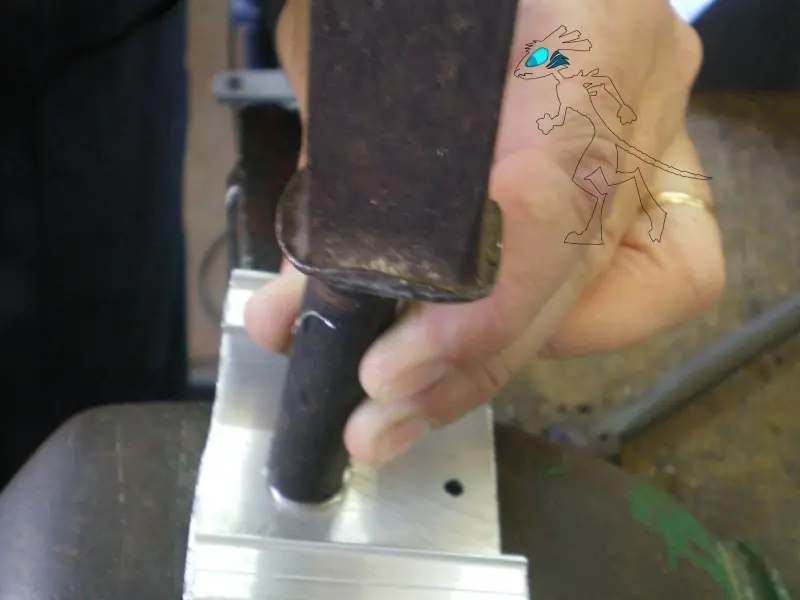

Con una mecha gruesa el de arriba de todo se lo agujerea
Se le saca la rebaba

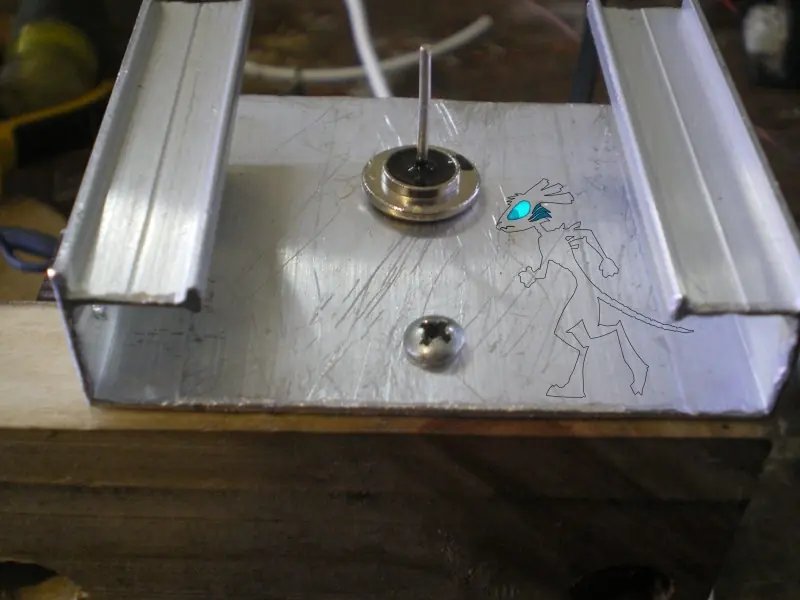

Se coloca un diodo para corriente pulsante (corriente positiva) (en una sinusoide, osea esas ondas raras de la corriente, este diodo elimina la onda negativa y deja solo la corriente positiva)

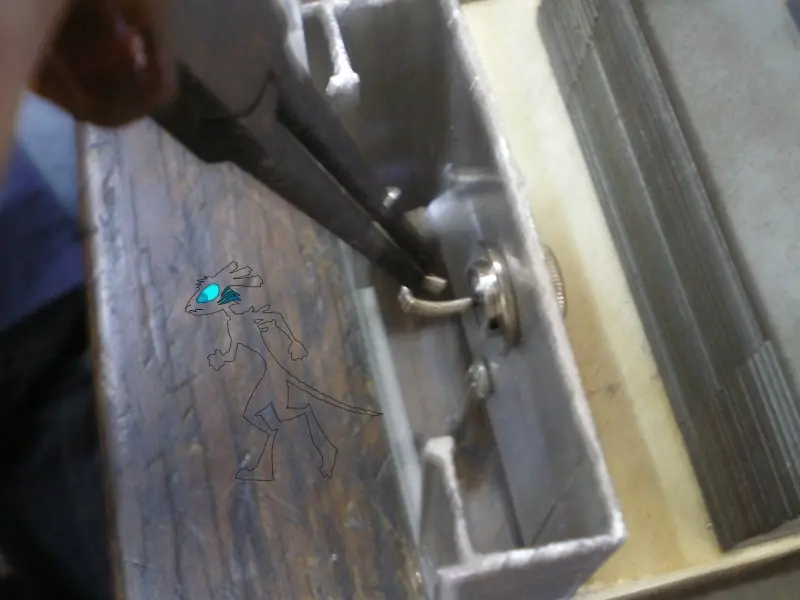

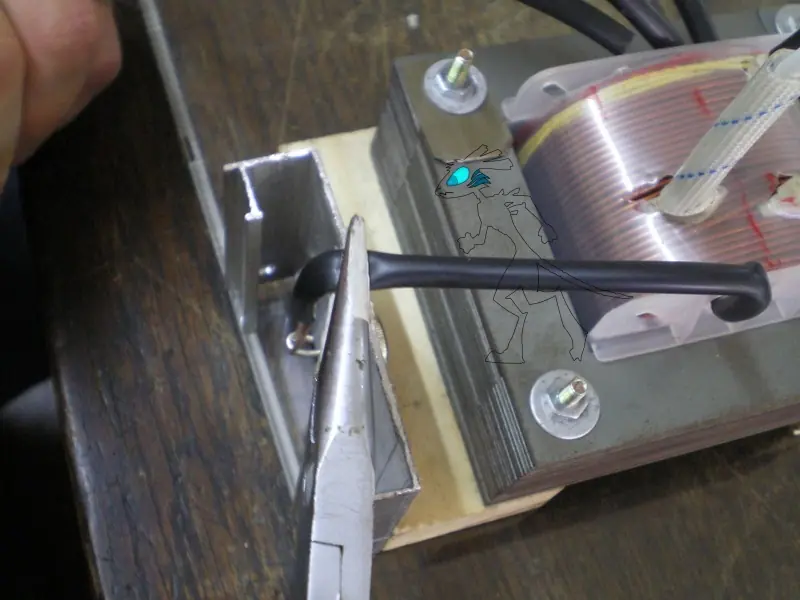

Se dobla el contacto del diodo

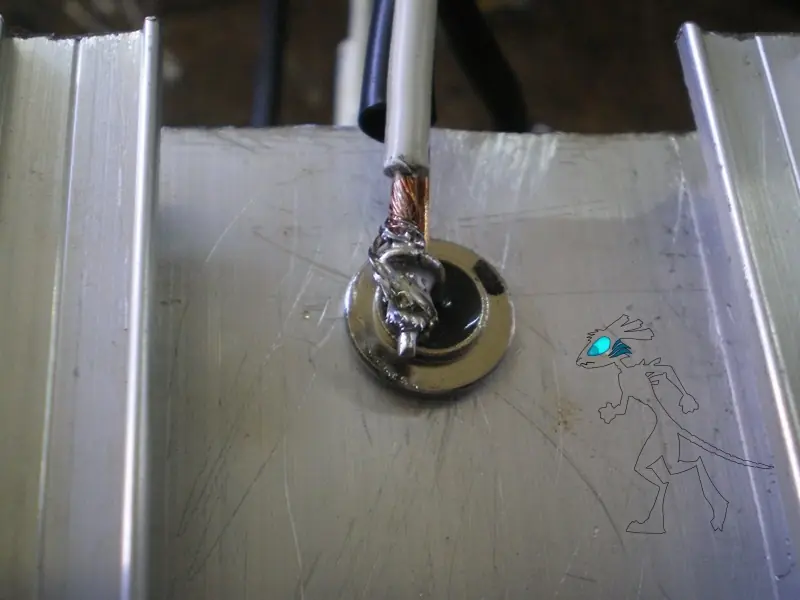

Se coloca una de las salidas del circuito secundario y un cable
Se lo suelda

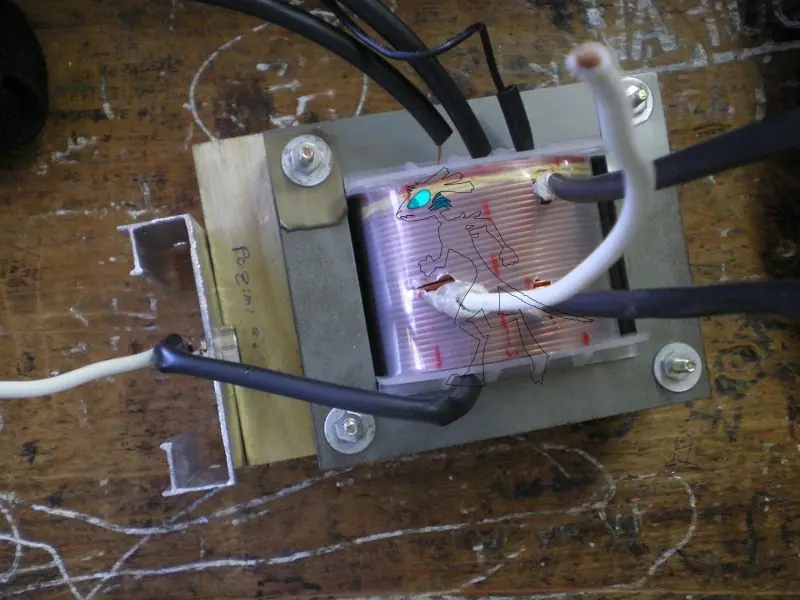

Y walah, está el núcleo terminado
Ahora se toman 2 rollos de alambre para hacer el bobinado secundario
Ahora se desenrolla los 2 rollos, se toman los 2 y se los dobla a 90º a una medida de 14cm
y se los coloca en el 1º hueco del lado paralelo al que usamos en el bobinado primario
Ahora se empieza a bobinar, la primera vuelta a mano, las salidas son a : 27 vueltas (una omega de 15cm), 37 vueltas (una omega de 4cm) y 44 vueltas (una omega de 18cm)
Como pueden apreciar, con una estaca y un martillo de goma sacamos los espacios, asi no queda oxigeno dentro del núcleo
La primera omega (27 vueltas) de 15 cm de largo
Se continúa bobinando
La 2 omega a las 37 vueltas, omega de 4cm
y se continua bobinando
Acá la última salida en la vuelta 44
Ahora se lo aísla, otra vez con una lámina de plástico, se marca donde están las salidas en el plástico y se corta todo y después se lo coloca en la bobina
Núcleo: colocación de las chapas: Para terminar de aislar todo, se colocan unas chapas " E l " de a 2 chapas, primero las " E " y se llena el hueco del carretel por completo
Cuando se llega a la última, se pone una 3º chapa E donde quepa, ayudada por un martillo de goma
Ahora las chapas " l ", también se colocan de a 2
Una vez puesta las chapas, se cortan las salidas y se saca el barniz
Ahora se ponen arandelas y se los suelda
La salida más chica se suelda a un cable y se le pone una tripa
Colocación de las maderas (para aislar el núcleo del chasis)
Se colocan las maderas y se las agujerea un poco para ir midiendo donde se va a agujerear
Se agujerea, primero con una mecha más fina y del lado de abajo hasta la mitad con una mecha más gruesa (acá va a ir la arandela)
Se coloca las arandelas y todo
Se cortan un pedazo de chapas " l " para poner debajo de las tuercas de los tornillos, para evitar que vibren las chapas (no es por decir que guaaau vibra y se rompe, si no por que a algunos nos jode que vibre mientras esté funcionando)
Se coloca las arandelas y todo
Ahora se coloca el disipador de calor (con una medida de 6cm)
Se lima
Ahora se lo pone contra la madera que más sobresale al núcleo, se lo levanta 2mm y se marca desde la parte de arriba de la madera donde está ubicado
Después se hacen cruces en la parte de donde marcamos la madera (osea a la derecha) para tener el centro, después en el centro del disipador se marcan 2 centros, 1 arriba de la raya que trazamos y otra abajo de la raya que trazamos
Ahora se lo agujerea con una mecha fina estos 3 centros que hicimos
Con una mecha gruesa el de arriba de todo se lo agujerea
Se le saca la rebaba
Se coloca un diodo para corriente pulsante (corriente positiva) (en una sinusoide, osea esas ondas raras de la corriente, este diodo elimina la onda negativa y deja solo la corriente positiva)

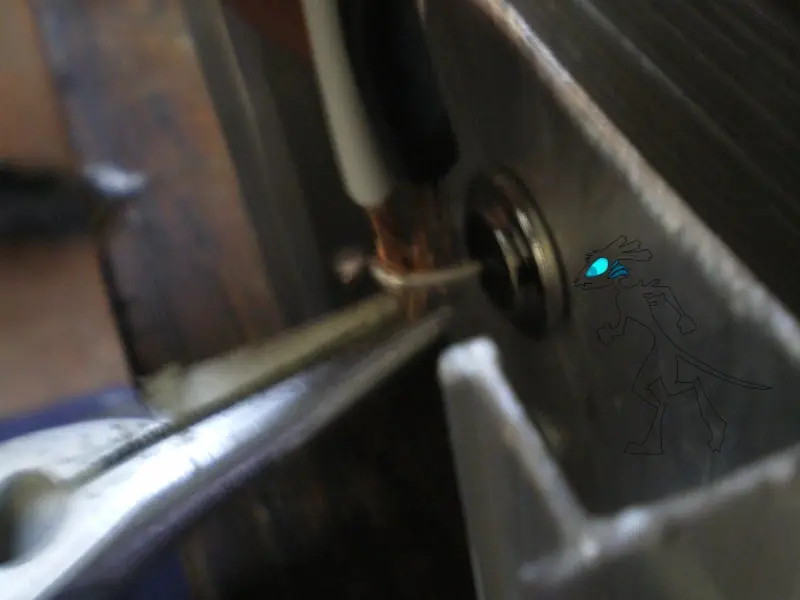

Se dobla el contacto del diodo
Se coloca una de las salidas del circuito secundario y un cable
Se lo suelda
Y walah, está el núcleo terminado
Ensamblado
NunEnbLaLa
(ante todo, no pongo donde se conecta cada cosa por que los recago emputesiendo mal, es más, yo cuando ensamblaba todo casi hago mierda todo por la bocha de pelotudeces que hay que hacer ≡x.=.x≡ )

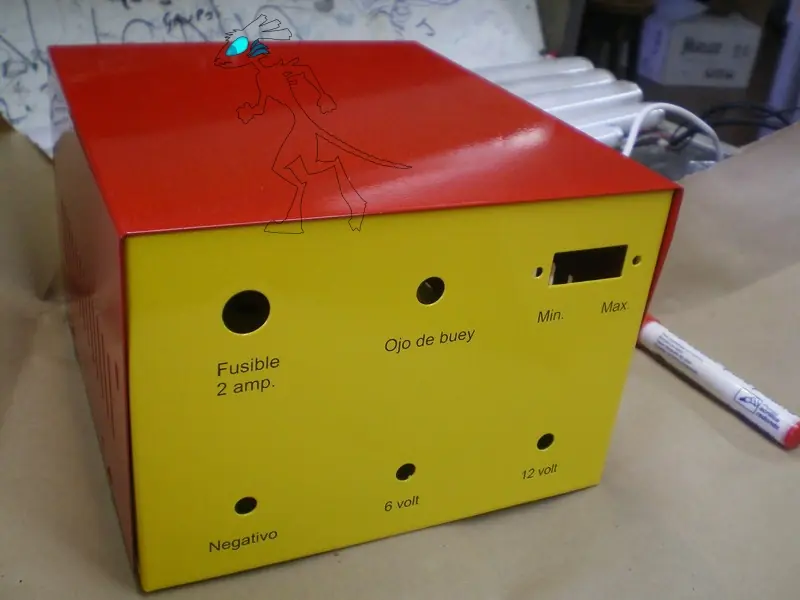

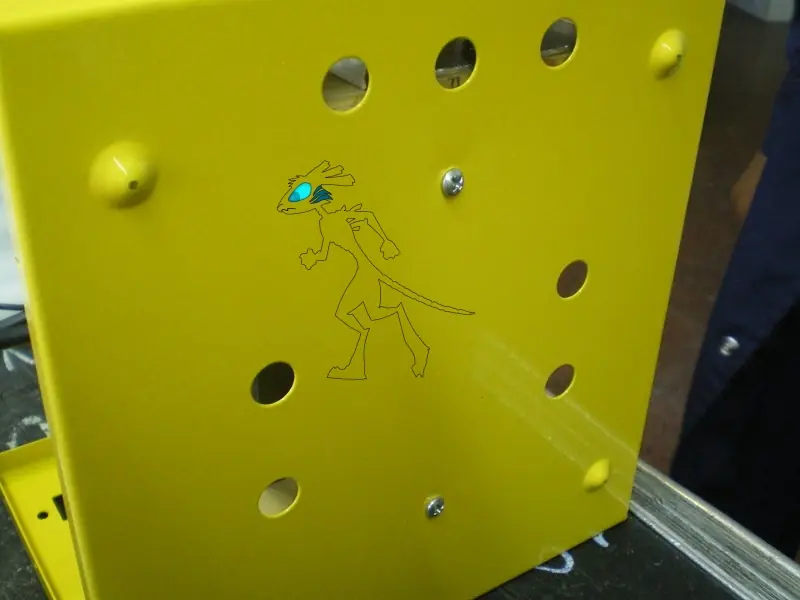

Esta es la cajita :3 el colegio mando a pedir estas cajas especiales a una fábrica (no tengo idea donde)

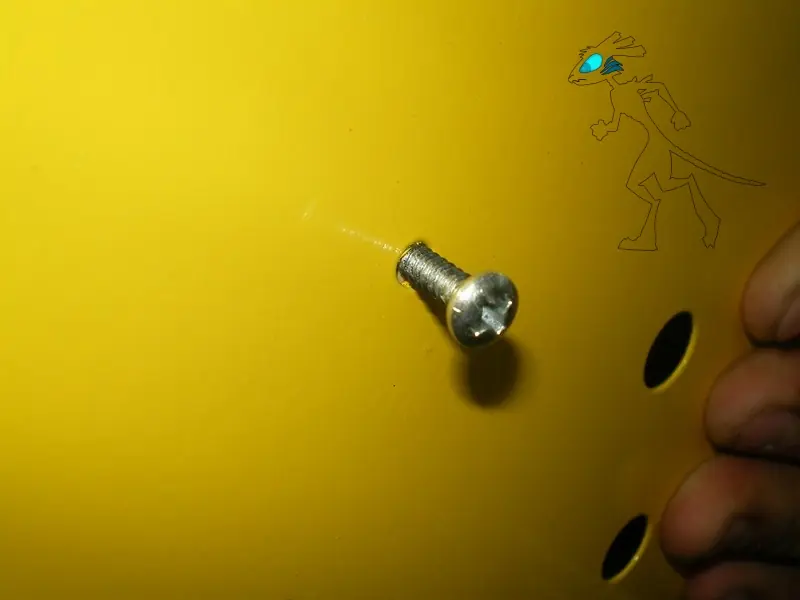

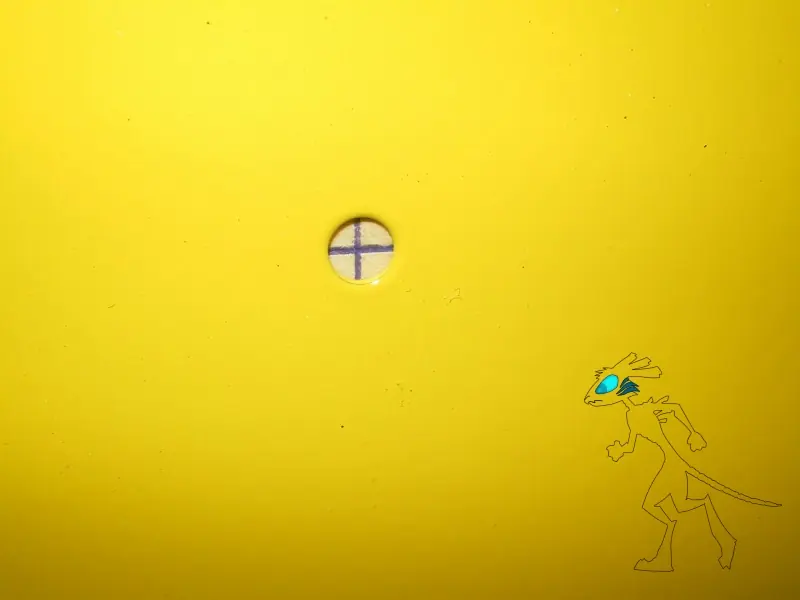

Bueno, se coloca el núcleo en la caja, para asegurarlo nos dejaron un agujero que da con las maderas, marcando los centros se le coloca un tornillo

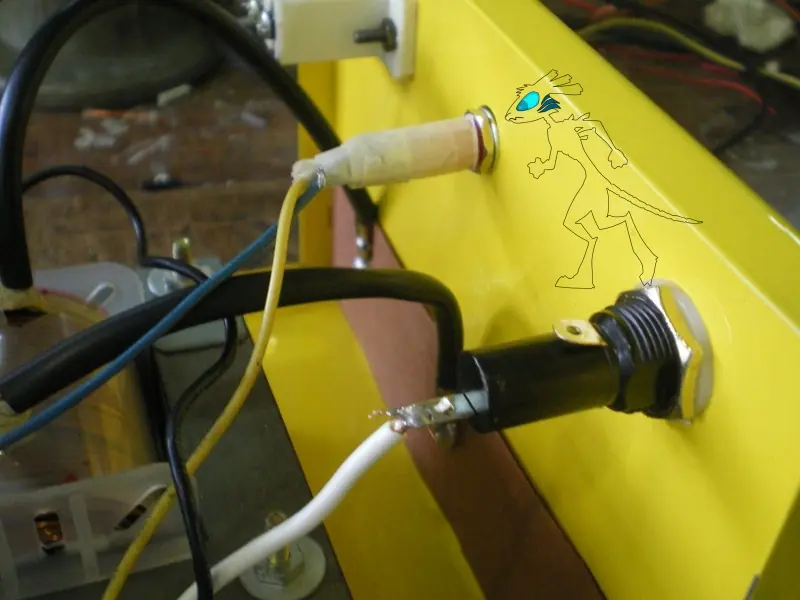

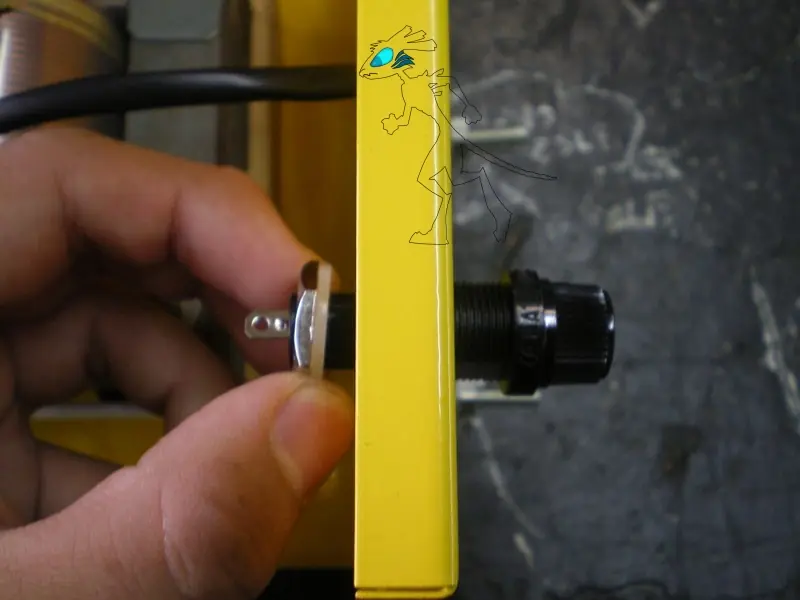

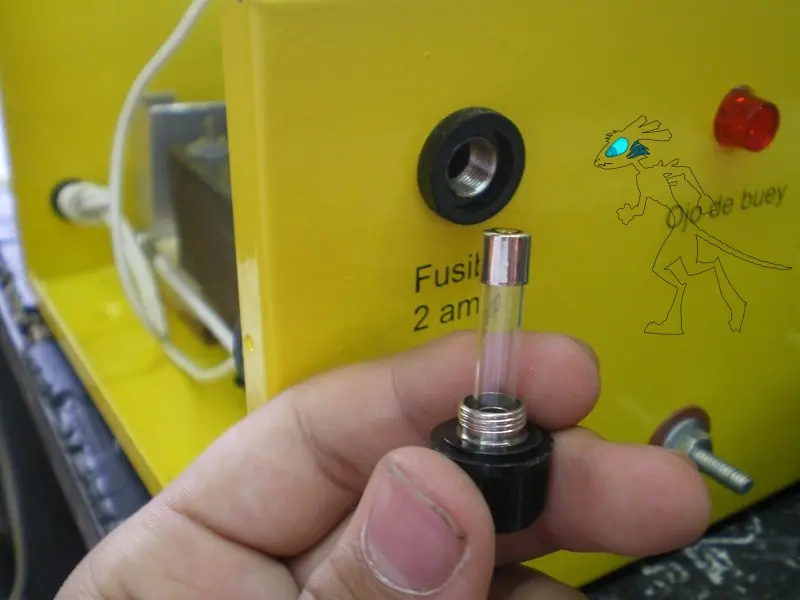

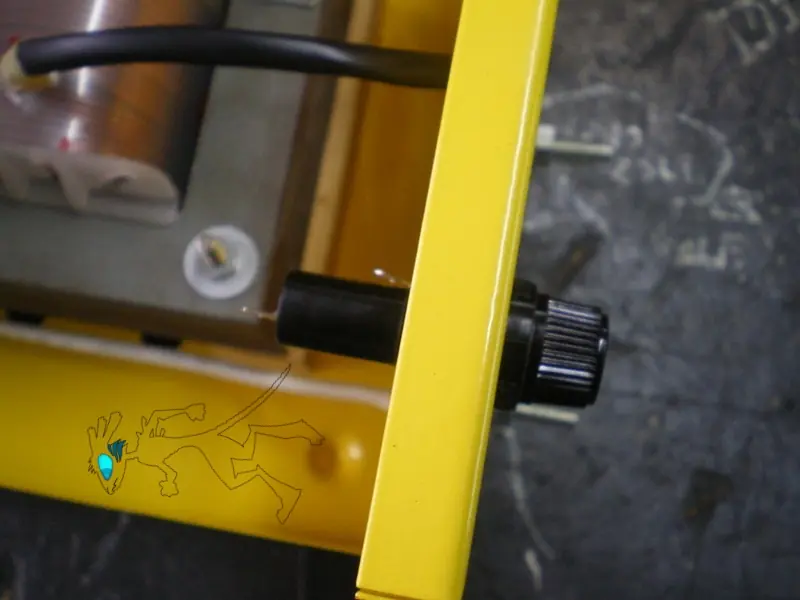

Se coloca el fusible

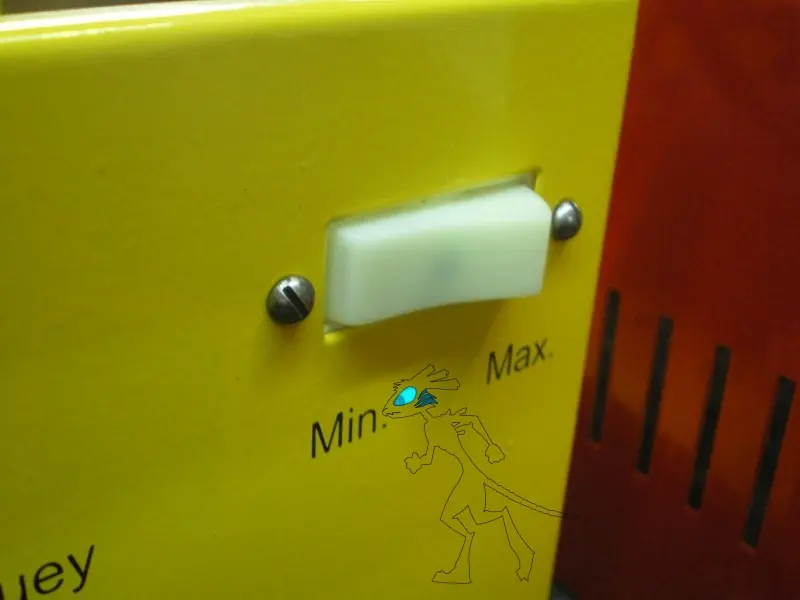

Una llave de 1 punto para controlar un poco la corriente

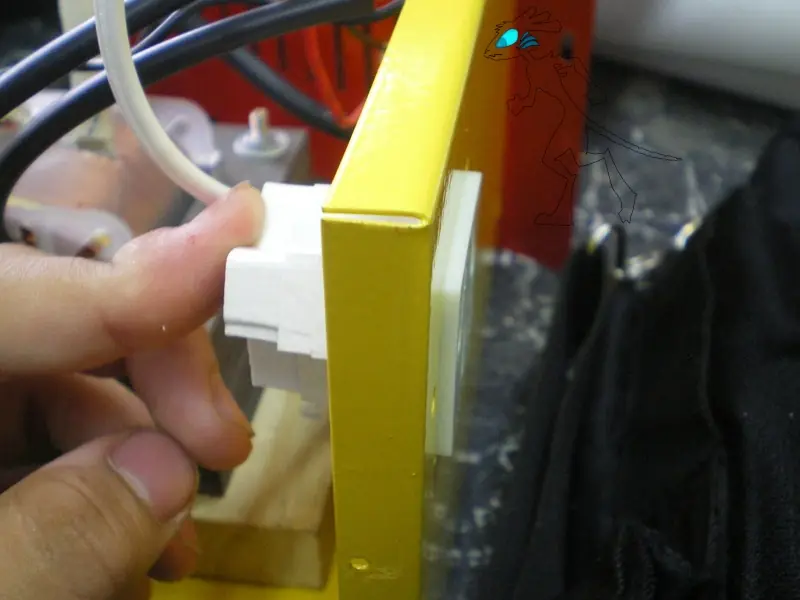

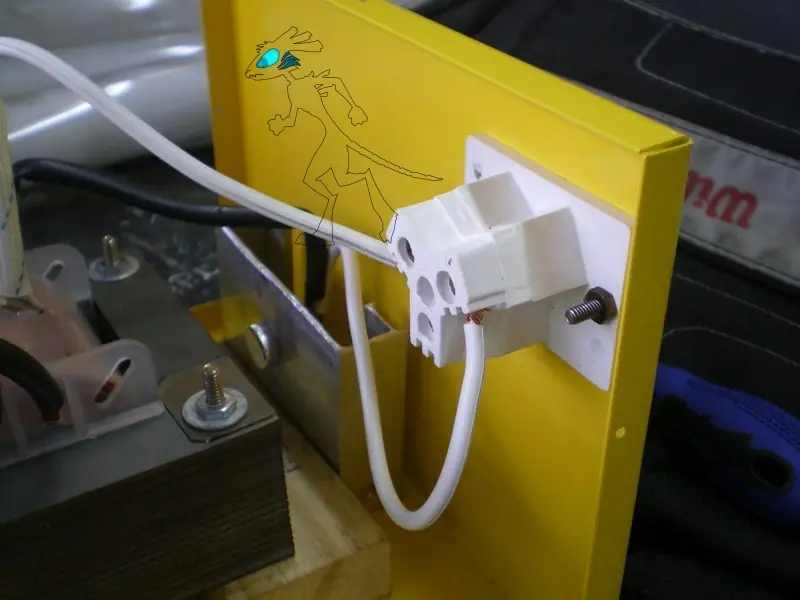

Un toma

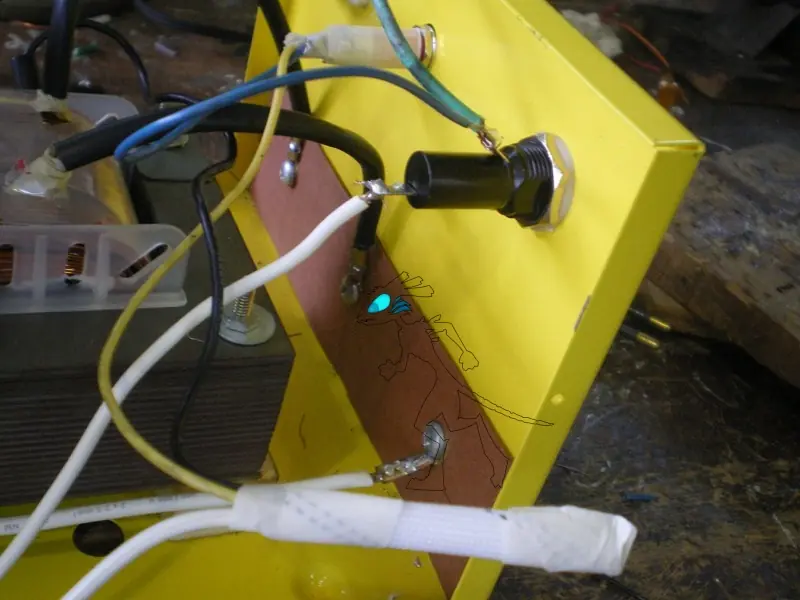

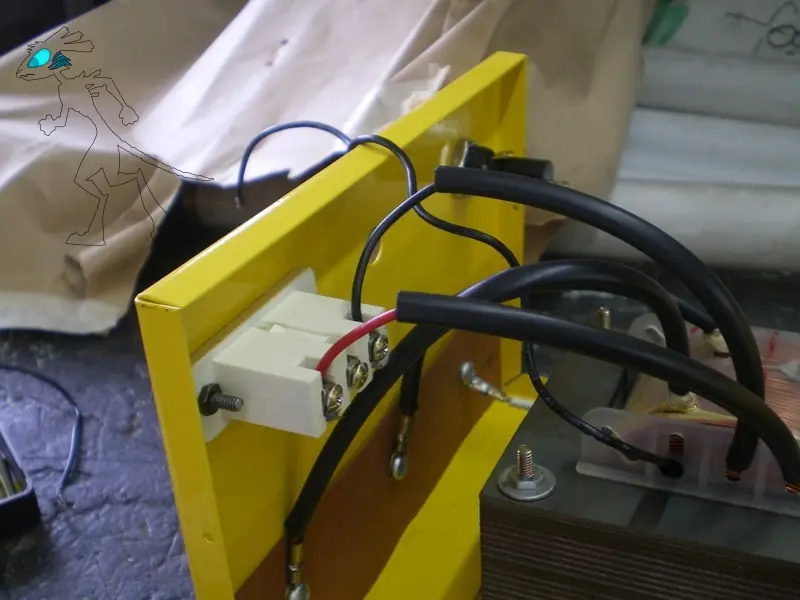

Se conecta todo

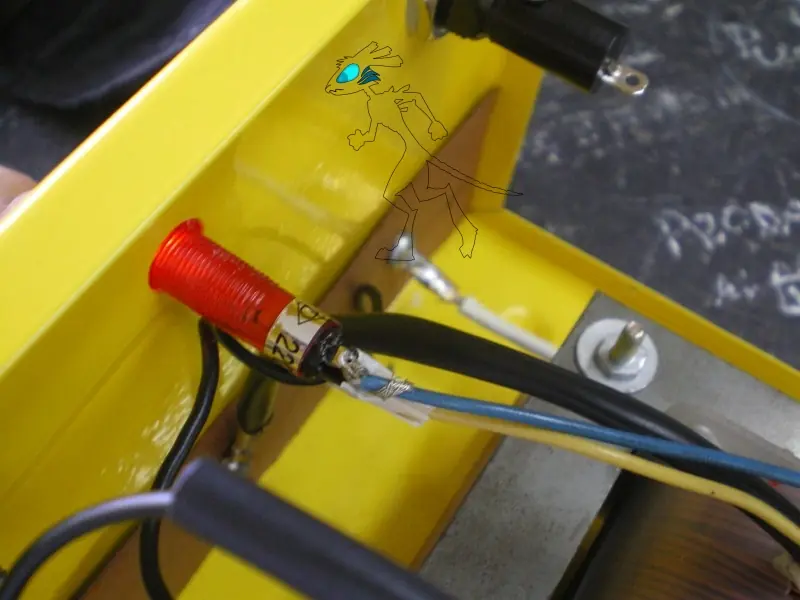

Se pone un ojo de buey para ver si funciona o no

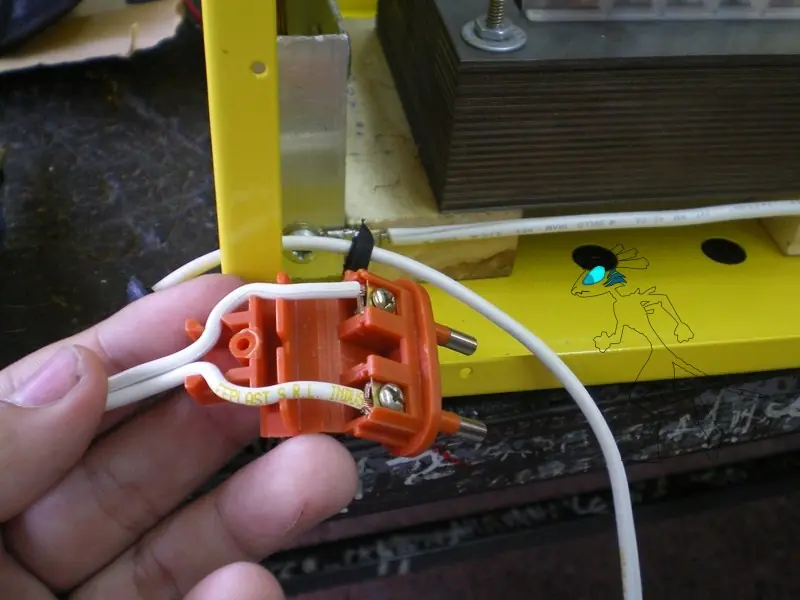

La entrada de línea
El fusible

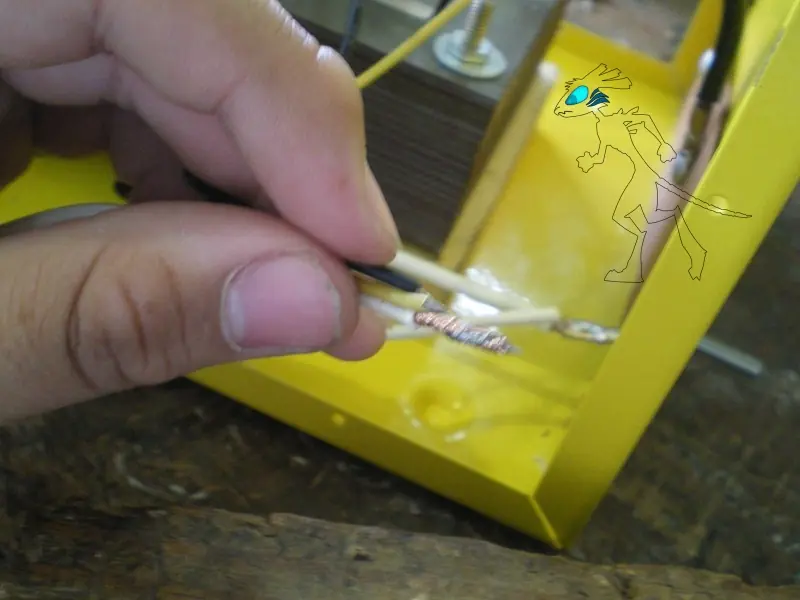

Se sueldan los cables sueltos y las partes sueltas
Esta es la cajita :3 el colegio mando a pedir estas cajas especiales a una fábrica (no tengo idea donde)
Bueno, se coloca el núcleo en la caja, para asegurarlo nos dejaron un agujero que da con las maderas, marcando los centros se le coloca un tornillo
Se coloca el fusible
Una llave de 1 punto para controlar un poco la corriente
Un toma
Se conecta todo
Se pone un ojo de buey para ver si funciona o no
La entrada de línea
El fusible
Se sueldan los cables sueltos y las partes sueltas
Testeo y terminado
AsdFgHiULaLa

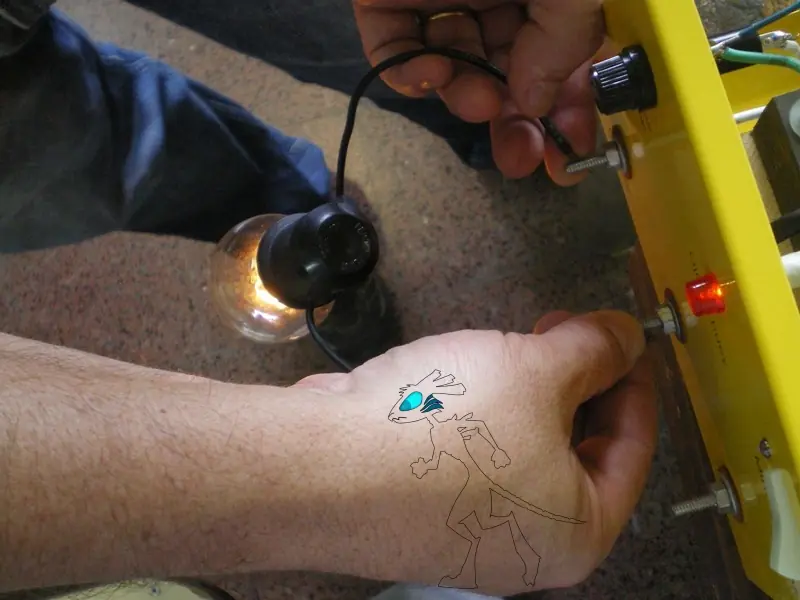

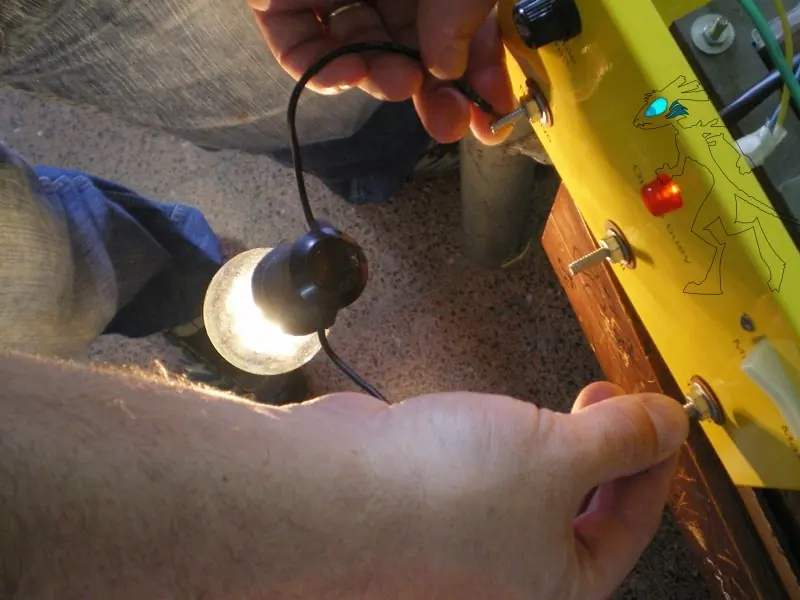

El test de que funciona

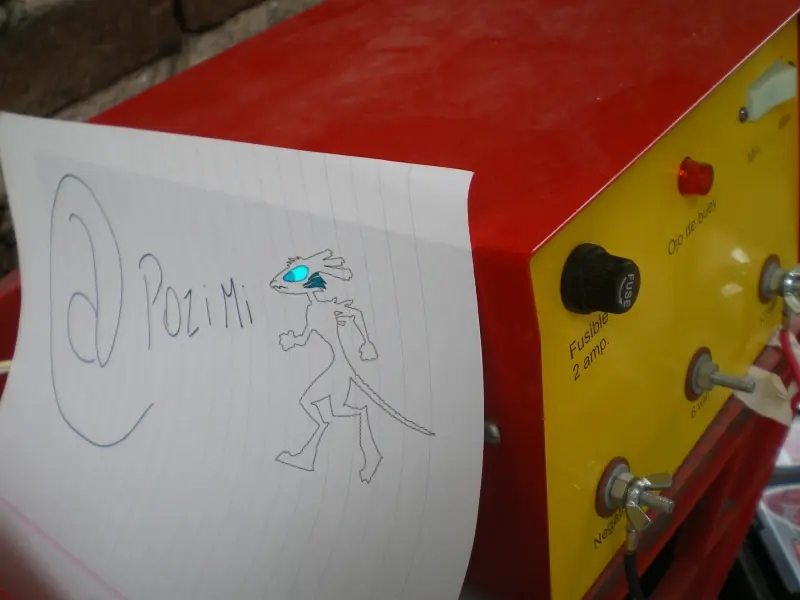

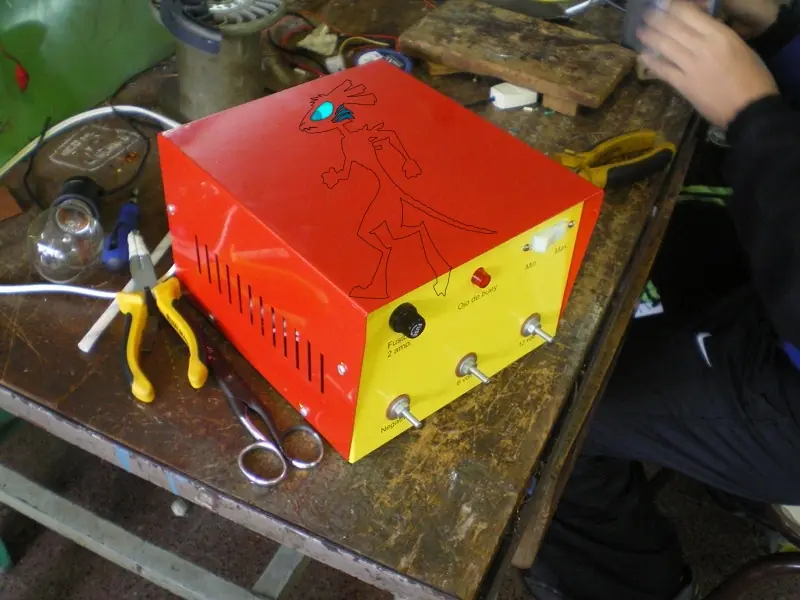

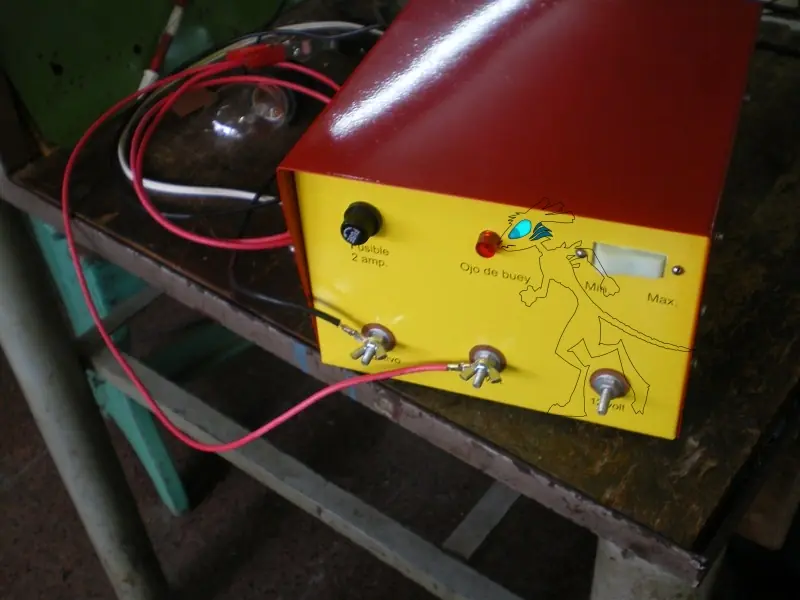

Acá la cajita mágica completa

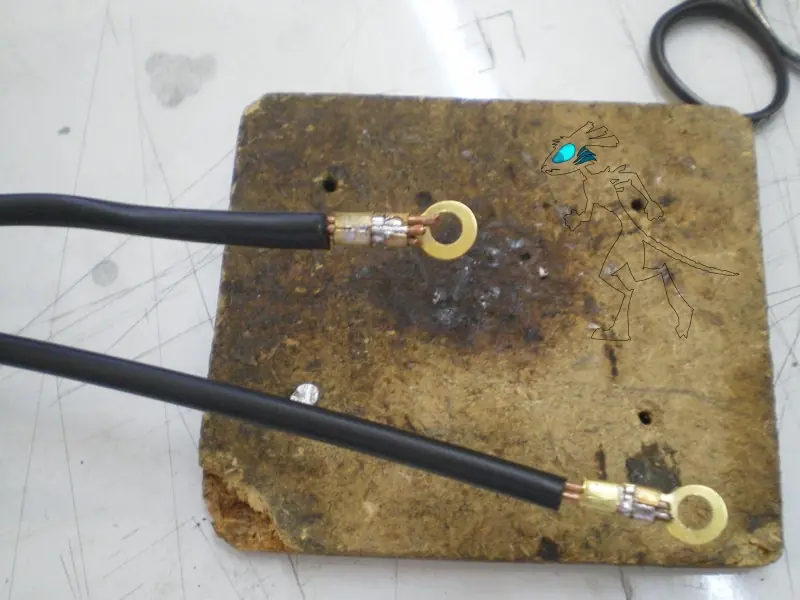

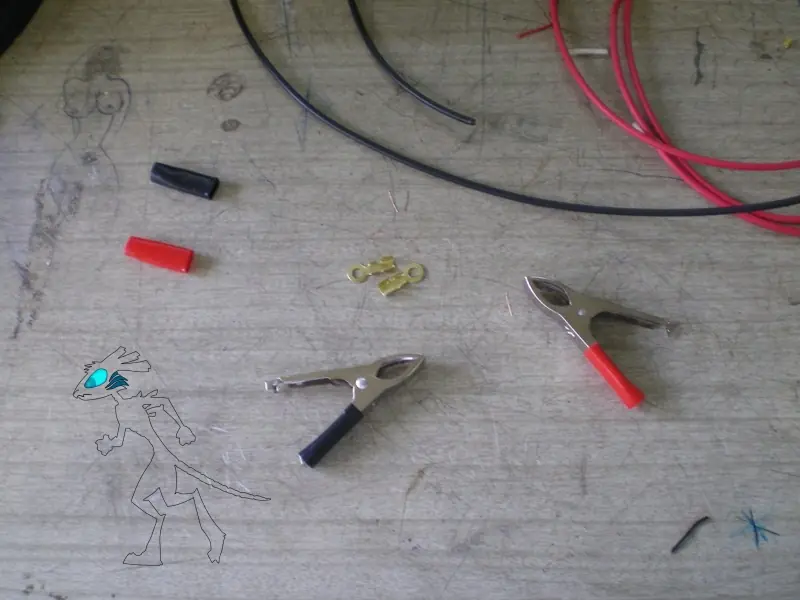

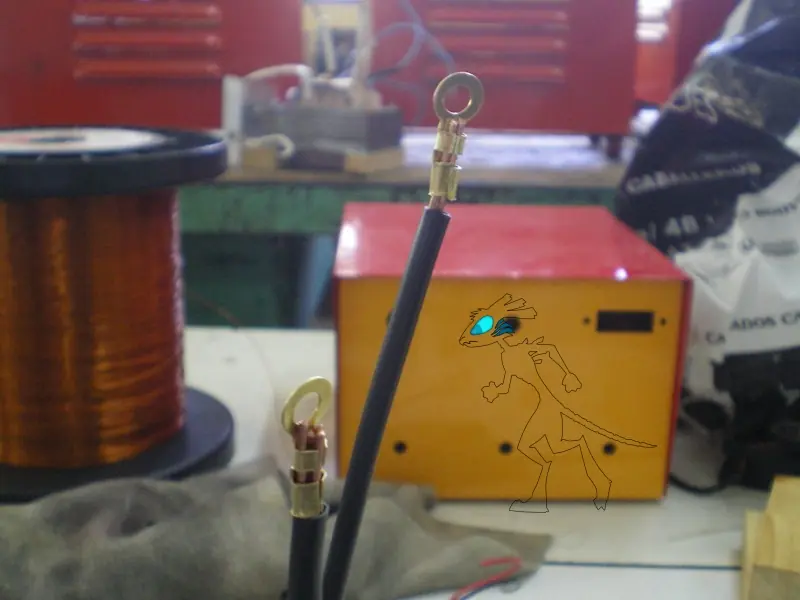

Y por último, para las baterías, los cables

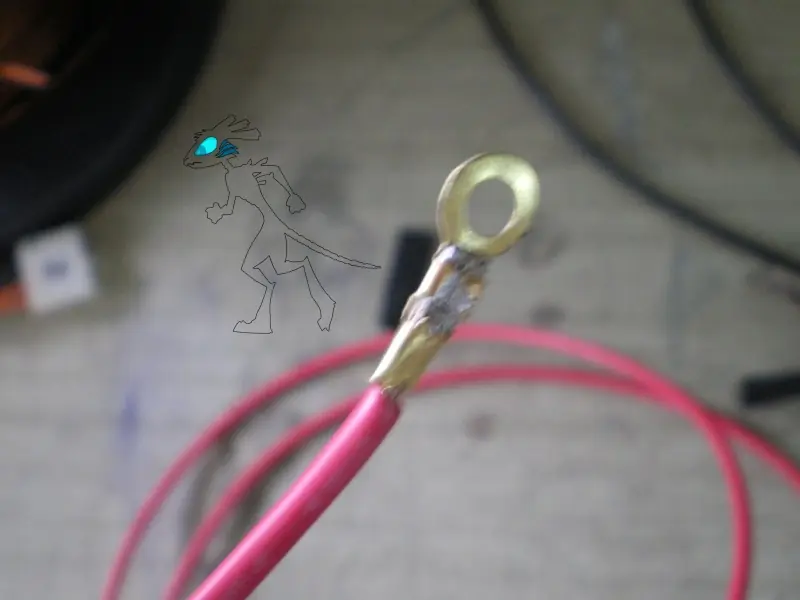

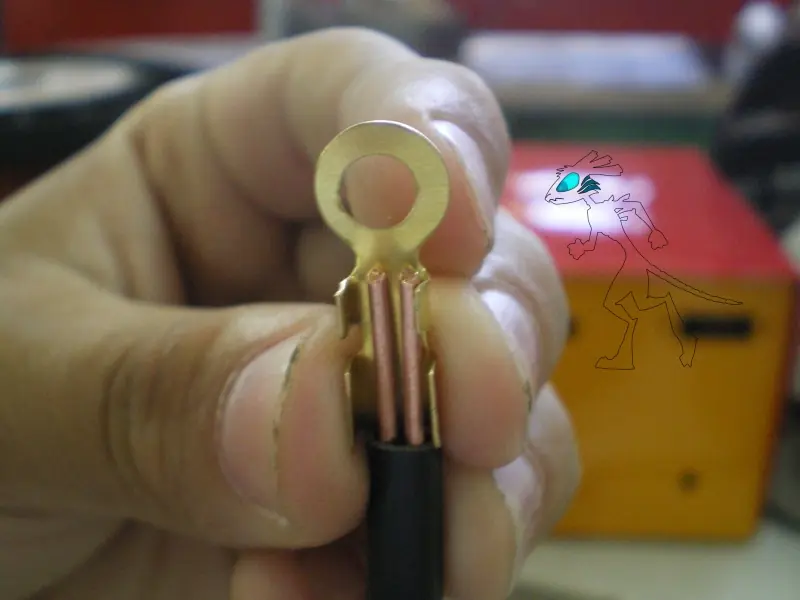

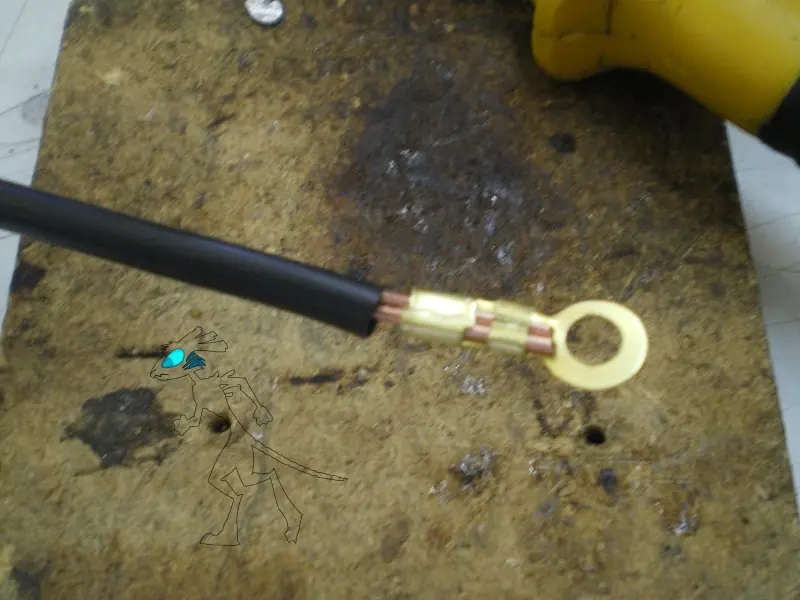

Se pela cable y se suelda todo
Y listo, terminado
Acá la cajita mágica completa
Y por último, para las baterías, los cables
Se pela cable y se suelda todo
Y listo, terminado

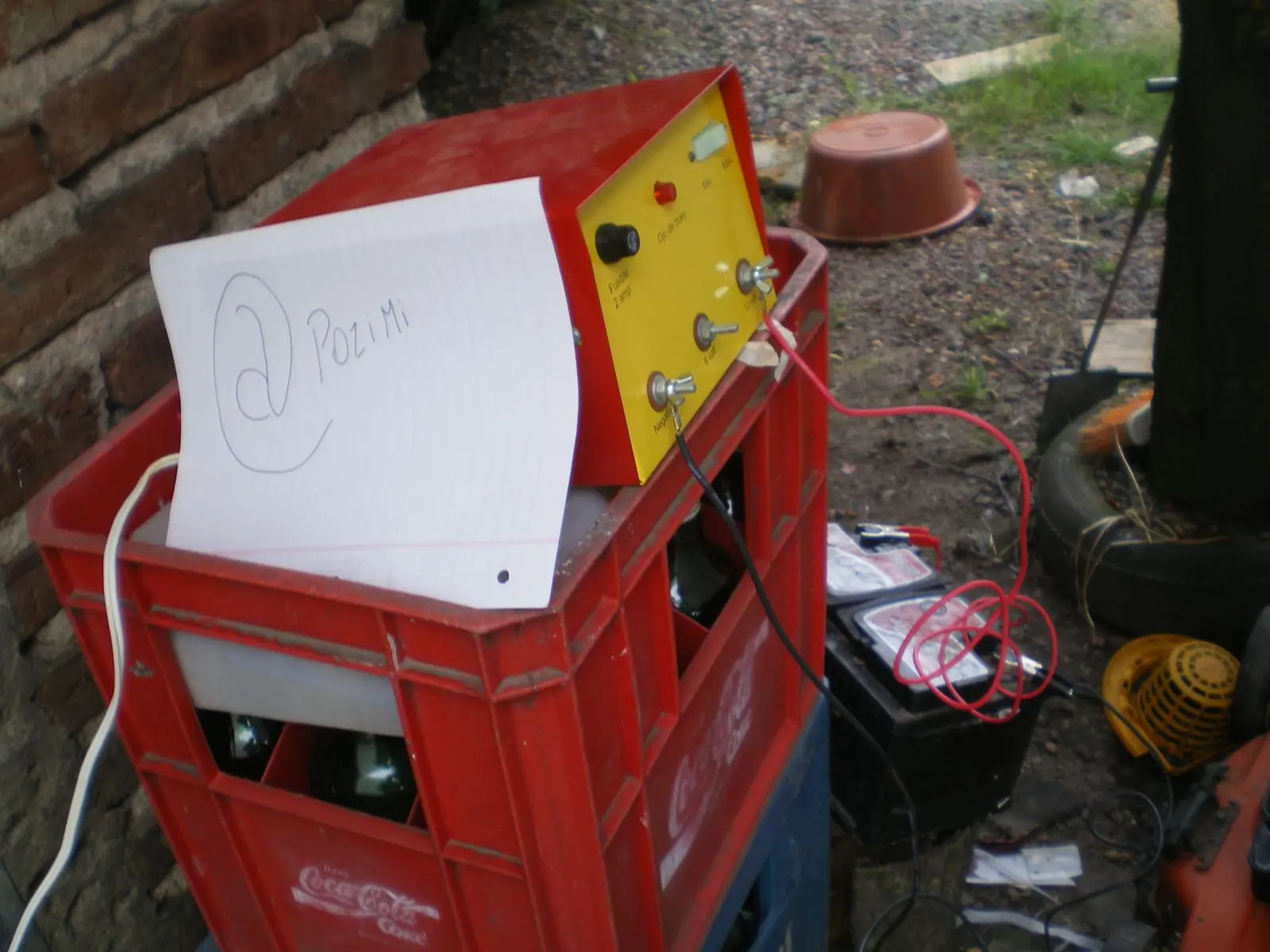

Un par de certificadas y el cargador cargando una bateria :3
y bueno, eso es todo amigos ^.=.^ nos vemos en el proximo post
