Materiales Necesarios
* Cámara Web o Webcam: en teoría, cualquier cámara debe servirte. Yo, en mi caso, utilicé una Webcam Genius modelo GF112, la cual tiene una resolución de sólo 100k pixeles. Obviamente, si utilizas una de mayor resolución, los resultados serán aún mas sorprendentes.
* Lectora de CD/DVD: he utilizado una lectora de DVD descompuesta, que me han regalado en una casa donde reparan equipos de informática.
* Linterna: utilicé una linterna de led, con luz blanca, ya que la misma me proveía la fuente lumínica. Esto simplifica mucho las cosas, aunque si lo deseas, puedes armar la fuente de luz del mismo modo que explicamos en: Neón Casero.
* Trozo de Silicona: se utilizan en las pistolas para pegar con silicona.
* Cinta adhesiva opaca: puede ser cualquier cinta que no permita el paso de la luz.
* Pegamento: en mi caso, el de dos componentes me ha dado un buen resultado, pero puedes usar cualquiera con la capacidad de unir materiales diversos.
* CD o DVD: es sólo para la base del microscopio, pero un trozo de madera o cualquier otra cosa que tengas en casa puede servirte.
* 3 Palos de Brochette: se utilizan para hacer brochettes. Por si no los conoces, son como escarbadientes o mondadientes pero gigantes
* Un trozo de cartón duro: yo utilicé la tapa de una caja de zapatos
* 1 Sorbete
* Tijeras
* Cutter o trincheta
* Tapa plástica: puede ser de una botella de refresco, o lo que fuese. En mi caso encontré una tapa de un recipiente de edulcorante, que era pequeña y me gustó mucho. Nos servirá para girar el tornillo con mayor
facilidad.
* Tornillo con tuerca: no vamos a entrar en especificaciones técnicas, pues no vale la pena. El mismo debe tener una longitud mínima de 5cm (lo que aproximadamente son dos pulgadas). El diámetro no es importante, usa el mas pequeño que consigas. Lo que sí es importante, es que toda su longitud este roscada (porque algunos sólo tiene un trozo nomás de rosca en el extremo). Si es de “rosca fina” o “milimétrica” mucho mejor; eso le dará mas precisión a tu microscopio casero a la hora de “enfocar”. Si no tienes uno en casa, puedes conseguirlo en ferreterías o bulonerías (son muy económicos).
Como Desarmar La WebCam

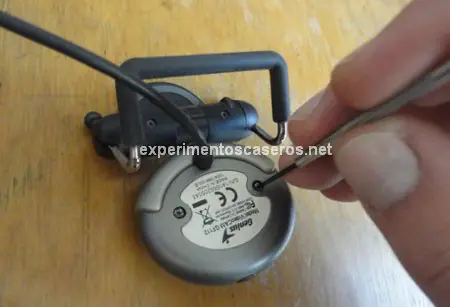

Lo primero que haremos, será desarmar la webcam. Para eso quitamos los tornillos que posee:

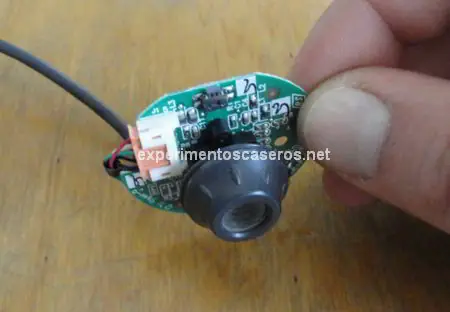

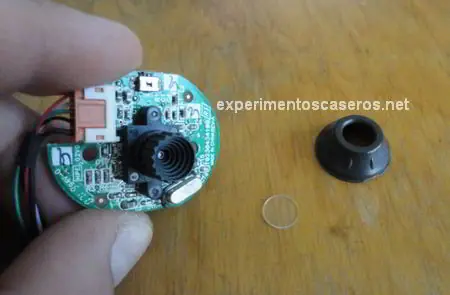

Luego de extraer la carcasa exterior, quedará algo así:
Es necesario quitar el vidrio (o plástico) que protege la lente:

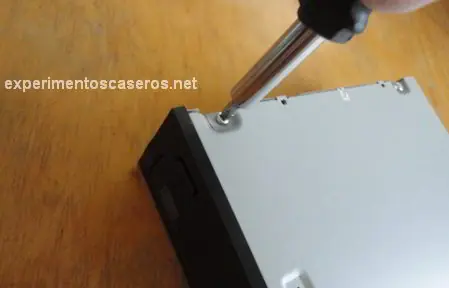

Nos olvidaremos unos minutos de la cámara. Ahora debemos desarmar la lectora de CD/DVD, comenzando obviamente por quitar los tornillos:

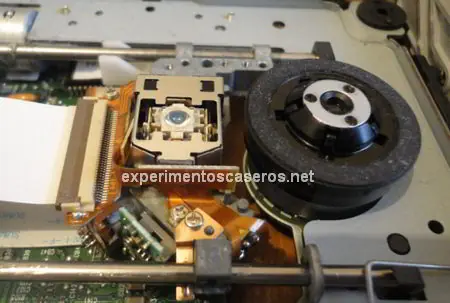

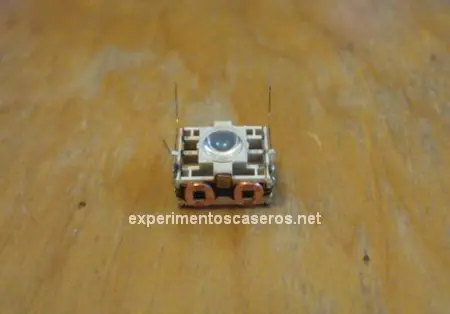

A un costado del motor que hace girar los discos, encontraremos la “preciada” lente que necesitamos:

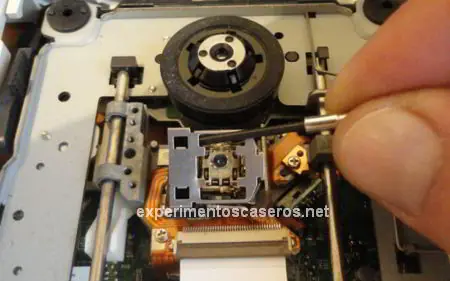

A primera impresión parecía que no podía quitarse, pero luego me di cuenta que solo hay que levantar la chapa que recubre la carcasa donde se encuentra alojada la misma. Cuando lo hagas, ten cuidado de no rayar la lente:
El soporte de la lente estará unido a otras partes, mediante delgados alambres de cobre que deberás cortar.

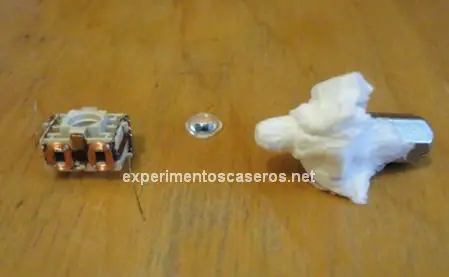

La lente se encuentra colocada a presión, por lo que no te será difícil extraerla de su soporte. Lo dificultoso es hacerlo sin rayarla. En mi caso, utilicé un objeto no puntiagudo y a su vez lo envolví en papel suave. Introducí eso por un extremo para poder desprender la lente:

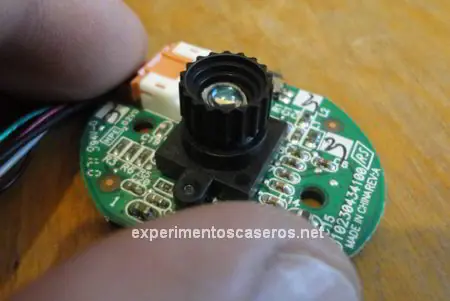

Perfecto!! Ya tenemos la cámara desarmada y la lente que necesitamos. Ahora sólo resta ensamblarlas. Como la lente no entraba a presión como yo quería, tomé una lima de uñas y le gasté un poco los bordes, hasta que pude lograr lo siguiente:
Es importante que la coloques correctamente, y sin rayarla. La parte convexa debe quedar hacia afuera, es decir, la “panza” de la lente apunta en sentido contrario a la webcam.

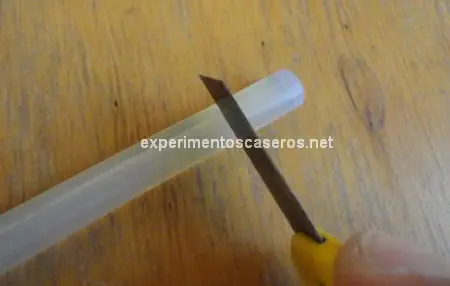

Debes cortar un trozo de la barra de silicona, cuya longitud sea de 1,5 centímetros de largo aproximadamente. Para ello, puedes usar un cutter o trincheta:

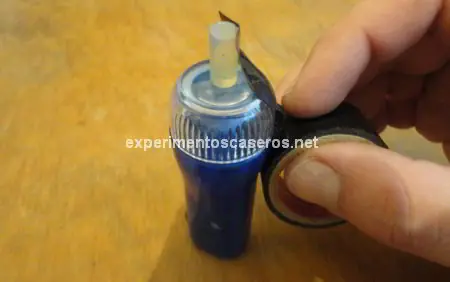

Ahora debemos colocarlo vertical, paralelo a la dirección de “los rayos de luz”. Si bien podríamos pegarlo, tenemos el inconveniente que debemos evitar la luz que pueda proyectarse por los costados de la silicona, de modo que con la cinta opaca y el procedimiento siguiente, hacemos ambas cosas a la vez:

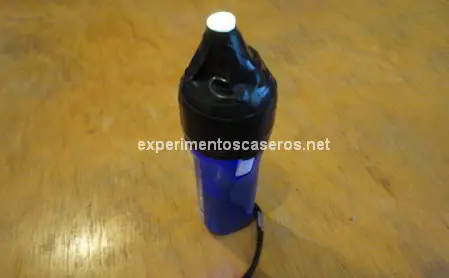

Aquí puede verse la fuente de luz del microscopio terminada y encendida:

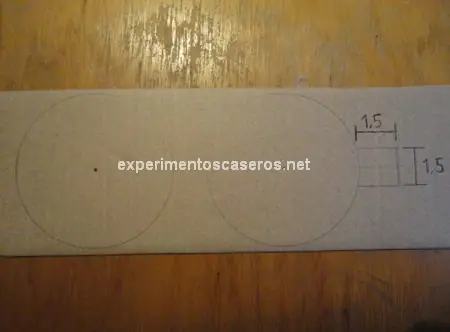

A continuación, tomamos un trozo de cartón duro, y con la ayuda de un compás o un objeto circular, marcamos dos círculos de aproximadamente unos 6 centímetros de diámetro. A uno de ellos, debemos agregarle una saliente cuadrada de 1,5cm x 1,5cm, como se aprecia en la siguiente fotografía:

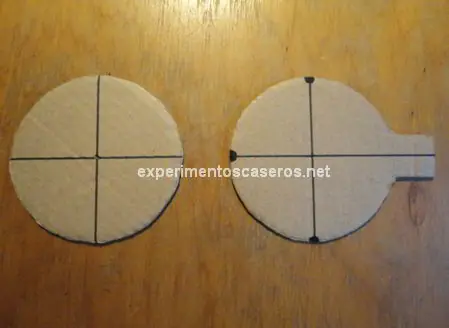

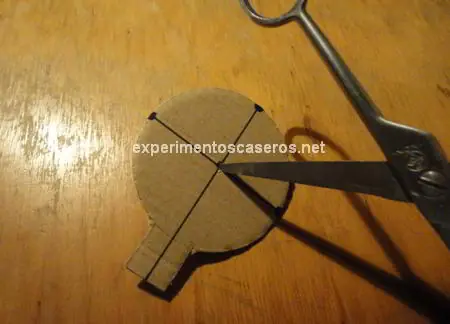

Una vez cortados, debes trazar “las diagonales” (en realidad se llaman diámetro) así:

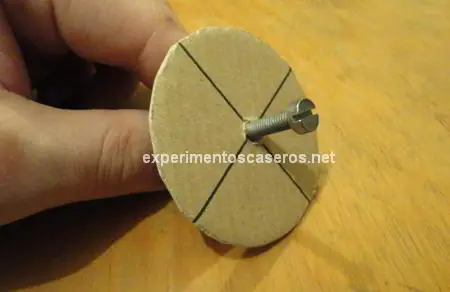

Realiza un agujero en el centro de ambos. El diámetro del mismo debe ser tal que permita introducir con facilidad el tornillo que posees.

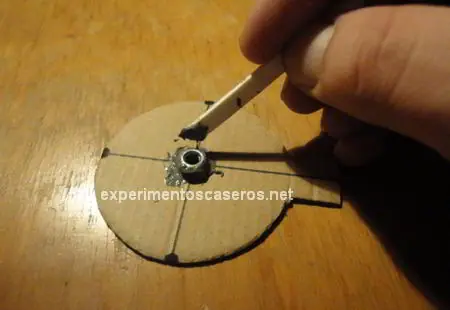

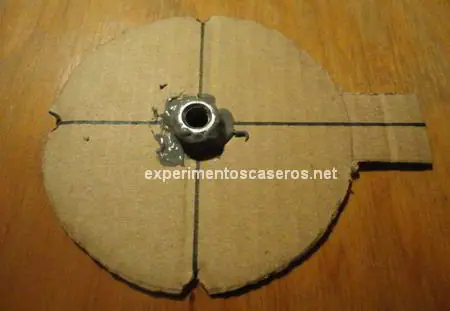

Lo último que haremos en esta entrega, y par que no se haga demasiado extensa, es pegar la tuerca en el soporte de la webcam. La misma nos permitirá desplazar el microscopio casero hacia arriba y abajo, girando el tornillo, pudiendo así realizar el enfoque:

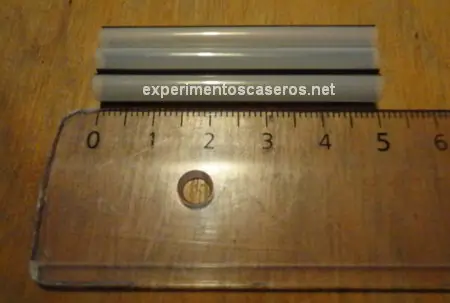

Lo primero que haremos será cortar 3 trozos de sorbete o popote, de unos 5 centímetro de longitud. Ellos serán las guías de nuestro microscopio.
Debemos pegar las guías al soporte de la webcam. Para que nos resulte mas sencillo hacerlo, vamos a realizar unos pequeños cortes en “V” del siguiente modo:

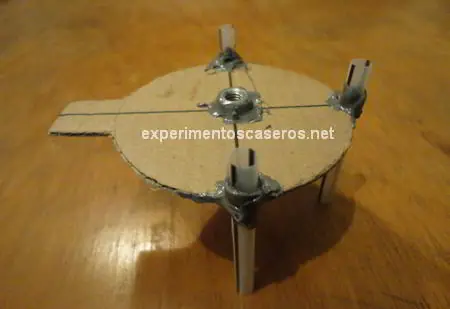

Ahora sí las pegas, dejando una saliente del sorbete de 1 centímetro del lado que esta la tuerca:

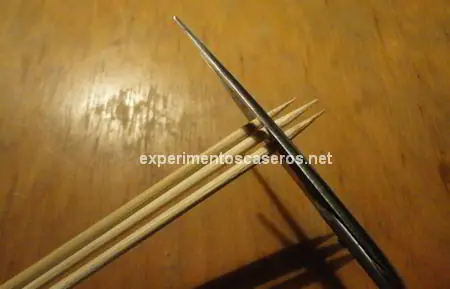

Quita las puntas de los palos de brochette. Ellos serán las columnas sobre las cuales correrán las guías de nuestro microscopio:

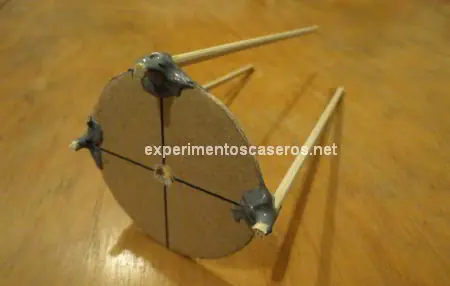

Deben pegarse sobre el soporte superior, del mismo modo que realizaste con las guías (sorbete):
Vamos a fabricar ahora la perilla de nuestro micrómetro.

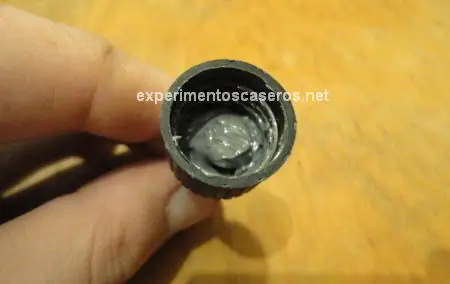

Toma la tapa plástica y le realizas un agujero en el centro, para que pase el cuerpo del tornillo, pero no su cabeza:

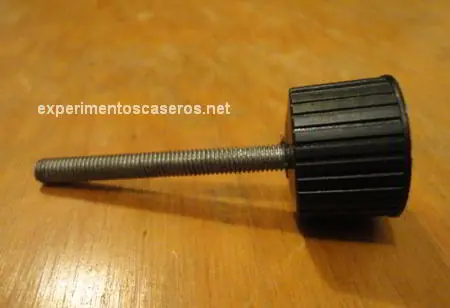

Le ponemos un poco de pegamento para fijarlos y que no se produzcan giros en falso de la perilla:

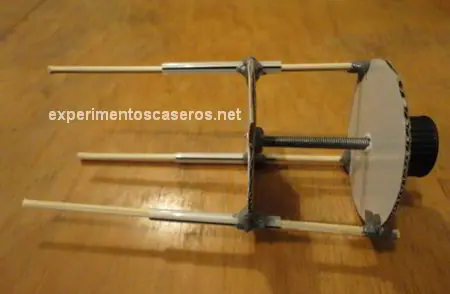

Ahora toma el soporte de la webcam, el soporte superior con las columnas y la perilla del micrómetro y armas el conjunto:

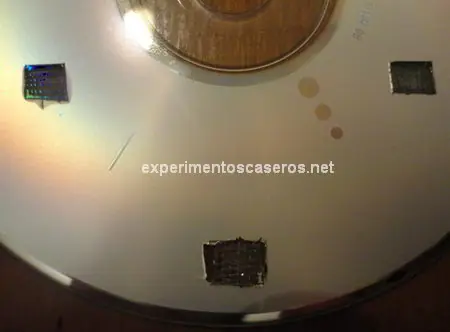

Llegó el momento de colocarlo sobre su base. Pero si utilizas un CD o DVD, es probable que el pegamento termine quitando el recubrimiento del mismo. Es por eso que, donde irán pegadas las columnas del microscopio, lo quitaremos y realizaremos algunas marcas, con un cutter por ejemplo.
Pega las columnas a la base. Con un trozo de cinta pega la Webcam a la saliente de su soporte y, para terminar, pega la fuente de luz en la posición correcta.

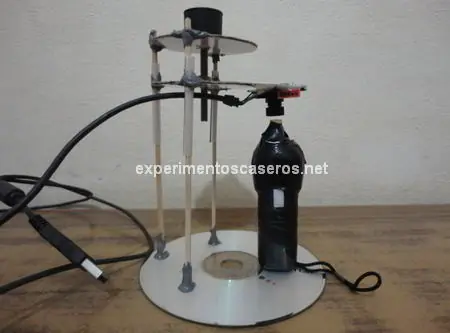

Con todo orgullo, tendrás un microscopio casero similar a éste:

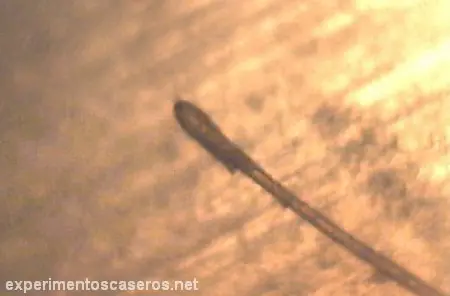

Folículo (cabello)

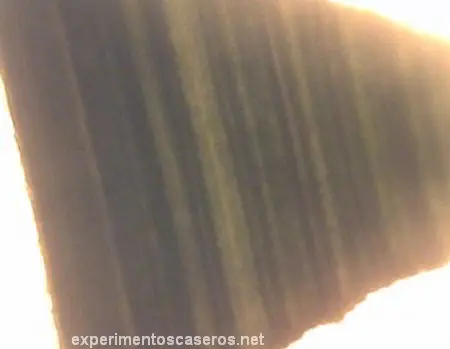

Trocito de Césped

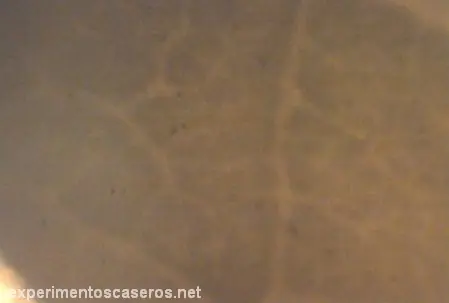

Textura de una Hoja de un árbol

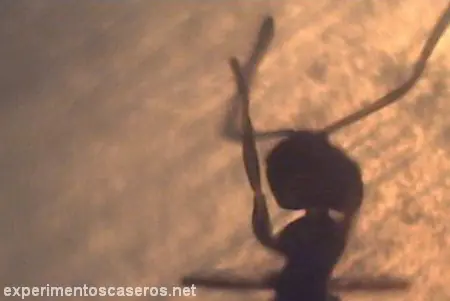

Hormiga muy pequeñita
Papel absorbente de cocina
Es fundamental que la muestra que desees observar, sea pequeña, de modo que entre completamente sobre la silicona de la fuente de luz, ya que dependiendo de la webcam y la lente que conseguiste, podrías tener que acercarte demasiado.
Con la perilla del micrómetro de nuestro microscopio, realizas un primer enfoque. El sistema de tornillos con el cual lo contruímos le da una excelente presición, así que no te será dificultoso.
Si se ve todo difuso, puede que tengas que ajustar un poco el enfoque con la perilla que contiene la misma webcam. Eso ya lo tienes que hacer con mas cuidado, ya que se sale de foco muy facilmente. Lo bueno, es que sólo necesitas calibrarlo una vez. Cuando logres ver con claridad la imagen, puedes tomar una captura de ella, apretando el botón con forma de cámara digital, o también puedes grabarlo en video, con el botón rojo.
El objetivo de este microscopio, es construirlo con materiales que tengamos en nuestro hogar, y que así podamos realizar experimentos y observaciones con él, a un costo cero. Incluso, los procedimientos están concebidos para que sea lo más sencillo de fabricar. Lo hemos logrado, y con éxito. Pero a veces simplificar tanto las cosas trae consigo el resignar algunas otras.
La primera mejora que podemos concretar es utilizar una cámara de mayor calidad, si tienes, la calidad será mucho mejor
La fuente de luz (que a su vez termina haciendo las de porta objetos) también puede ser mejorada. Si prestas atención, las marcas irregulares del corte se observan en las imágenes tomadas del microscopio. Con un poco de paciencia, puedes tomar una lija de grano muy fino, y lograr que esa superficie sea totalmente lisa.
La base, también esta sujeta a mejoras. Para ello, puedes utilizar un trozo de madera, lo que a su vez le aportará mayor estabilidad al microscopio.
Los soportes podrías fabricarlos con algún material mas rígido, como madera o plástico.
Por último, un sistema de columnas y guías de mayor precisión, dará como resultado un microscopio de mayor calidad. Puedes utilizar varillas de madera de mayor diámetro, o incluso mejor aún si son de metal.
Luego de extraer la carcasa exterior, quedará algo así:
Es necesario quitar el vidrio (o plástico) que protege la lente:
Nos olvidaremos unos minutos de la cámara. Ahora debemos desarmar la lectora de CD/DVD, comenzando obviamente por quitar los tornillos:
A un costado del motor que hace girar los discos, encontraremos la “preciada” lente que necesitamos:
A primera impresión parecía que no podía quitarse, pero luego me di cuenta que solo hay que levantar la chapa que recubre la carcasa donde se encuentra alojada la misma. Cuando lo hagas, ten cuidado de no rayar la lente:
El soporte de la lente estará unido a otras partes, mediante delgados alambres de cobre que deberás cortar.
La lente se encuentra colocada a presión, por lo que no te será difícil extraerla de su soporte. Lo dificultoso es hacerlo sin rayarla. En mi caso, utilicé un objeto no puntiagudo y a su vez lo envolví en papel suave. Introducí eso por un extremo para poder desprender la lente:
Perfecto!! Ya tenemos la cámara desarmada y la lente que necesitamos. Ahora sólo resta ensamblarlas. Como la lente no entraba a presión como yo quería, tomé una lima de uñas y le gasté un poco los bordes, hasta que pude lograr lo siguiente:
Es importante que la coloques correctamente, y sin rayarla. La parte convexa debe quedar hacia afuera, es decir, la “panza” de la lente apunta en sentido contrario a la webcam.
Como Fabricar el Soporte Del Microscopio
Debes cortar un trozo de la barra de silicona, cuya longitud sea de 1,5 centímetros de largo aproximadamente. Para ello, puedes usar un cutter o trincheta:
Ahora debemos colocarlo vertical, paralelo a la dirección de “los rayos de luz”. Si bien podríamos pegarlo, tenemos el inconveniente que debemos evitar la luz que pueda proyectarse por los costados de la silicona, de modo que con la cinta opaca y el procedimiento siguiente, hacemos ambas cosas a la vez:
Aquí puede verse la fuente de luz del microscopio terminada y encendida:
A continuación, tomamos un trozo de cartón duro, y con la ayuda de un compás o un objeto circular, marcamos dos círculos de aproximadamente unos 6 centímetros de diámetro. A uno de ellos, debemos agregarle una saliente cuadrada de 1,5cm x 1,5cm, como se aprecia en la siguiente fotografía:
Una vez cortados, debes trazar “las diagonales” (en realidad se llaman diámetro) así:
Realiza un agujero en el centro de ambos. El diámetro del mismo debe ser tal que permita introducir con facilidad el tornillo que posees.
Lo último que haremos en esta entrega, y par que no se haga demasiado extensa, es pegar la tuerca en el soporte de la webcam. La misma nos permitirá desplazar el microscopio casero hacia arriba y abajo, girando el tornillo, pudiendo así realizar el enfoque:
Como Finalizar El Microscopio Casero
Lo primero que haremos será cortar 3 trozos de sorbete o popote, de unos 5 centímetro de longitud. Ellos serán las guías de nuestro microscopio.
Debemos pegar las guías al soporte de la webcam. Para que nos resulte mas sencillo hacerlo, vamos a realizar unos pequeños cortes en “V” del siguiente modo:
Ahora sí las pegas, dejando una saliente del sorbete de 1 centímetro del lado que esta la tuerca:
Quita las puntas de los palos de brochette. Ellos serán las columnas sobre las cuales correrán las guías de nuestro microscopio:
Deben pegarse sobre el soporte superior, del mismo modo que realizaste con las guías (sorbete):
Vamos a fabricar ahora la perilla de nuestro micrómetro.
Toma la tapa plástica y le realizas un agujero en el centro, para que pase el cuerpo del tornillo, pero no su cabeza:
Le ponemos un poco de pegamento para fijarlos y que no se produzcan giros en falso de la perilla:
Ahora toma el soporte de la webcam, el soporte superior con las columnas y la perilla del micrómetro y armas el conjunto:
Llegó el momento de colocarlo sobre su base. Pero si utilizas un CD o DVD, es probable que el pegamento termine quitando el recubrimiento del mismo. Es por eso que, donde irán pegadas las columnas del microscopio, lo quitaremos y realizaremos algunas marcas, con un cutter por ejemplo.
Pega las columnas a la base. Con un trozo de cinta pega la Webcam a la saliente de su soporte y, para terminar, pega la fuente de luz en la posición correcta.
Con todo orgullo, tendrás un microscopio casero similar a éste:
Imágenes Sacadas Con El Microscopio
Folículo (cabello)
Trocito de Césped
Textura de una Hoja de un árbol
Hormiga muy pequeñita
Papel absorbente de cocina
Toma En Cuenta Estas Cosas
Es fundamental que la muestra que desees observar, sea pequeña, de modo que entre completamente sobre la silicona de la fuente de luz, ya que dependiendo de la webcam y la lente que conseguiste, podrías tener que acercarte demasiado.
Con la perilla del micrómetro de nuestro microscopio, realizas un primer enfoque. El sistema de tornillos con el cual lo contruímos le da una excelente presición, así que no te será dificultoso.
Si se ve todo difuso, puede que tengas que ajustar un poco el enfoque con la perilla que contiene la misma webcam. Eso ya lo tienes que hacer con mas cuidado, ya que se sale de foco muy facilmente. Lo bueno, es que sólo necesitas calibrarlo una vez. Cuando logres ver con claridad la imagen, puedes tomar una captura de ella, apretando el botón con forma de cámara digital, o también puedes grabarlo en video, con el botón rojo.
Mejoras
El objetivo de este microscopio, es construirlo con materiales que tengamos en nuestro hogar, y que así podamos realizar experimentos y observaciones con él, a un costo cero. Incluso, los procedimientos están concebidos para que sea lo más sencillo de fabricar. Lo hemos logrado, y con éxito. Pero a veces simplificar tanto las cosas trae consigo el resignar algunas otras.
La primera mejora que podemos concretar es utilizar una cámara de mayor calidad, si tienes, la calidad será mucho mejor
La fuente de luz (que a su vez termina haciendo las de porta objetos) también puede ser mejorada. Si prestas atención, las marcas irregulares del corte se observan en las imágenes tomadas del microscopio. Con un poco de paciencia, puedes tomar una lija de grano muy fino, y lograr que esa superficie sea totalmente lisa.
La base, también esta sujeta a mejoras. Para ello, puedes utilizar un trozo de madera, lo que a su vez le aportará mayor estabilidad al microscopio.
Los soportes podrías fabricarlos con algún material mas rígido, como madera o plástico.
Por último, un sistema de columnas y guías de mayor precisión, dará como resultado un microscopio de mayor calidad. Puedes utilizar varillas de madera de mayor diámetro, o incluso mejor aún si son de metal.
