Bueno no perdamos mas tiempo y comenzemos maestro.
Aqui tenemos el ventilador en cuestión dentro de su caja:

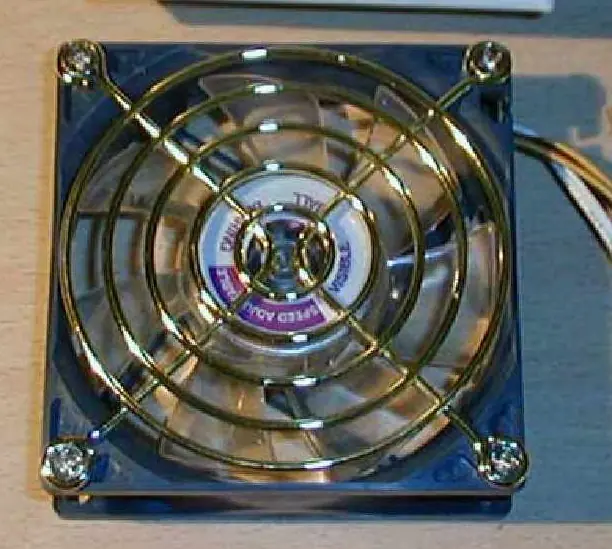

Aqui tenemos una foto de lo que es el ventilador en si:
Este ventilador es muy bueno para la modificación que vamos a hacer puesto que tiene las aspas transparentes y eso hace que la luz se vea mejor, además tiene 1 conector molex de 3 patillas hembra para conectar a la placa base y un pequeño regulador para las revoluciones.
Bien aquí empezamos ya lo bueno, vamos a ver los materiales que nos hacen falta para poder hacer este experimento:
1)· 4 diodos LED de 3mm de alta luminosidad (elegir color al gusto)
2)· 4 resistencias del valor adecuado teniendo en cuenta el voltaje de trabajo del LED y que un led consume unos 20mA, nuestros led´s son de 3v
y las resistencias que usamos son de 540 ohmios.
3)· Un trozo de macarrón termoretractil (OPCIONAL)
4)· Superglue
5)· Cinta aislante
Una vez teniendo listos los materiales empezamos a preparar los diodos led con las resistencias.

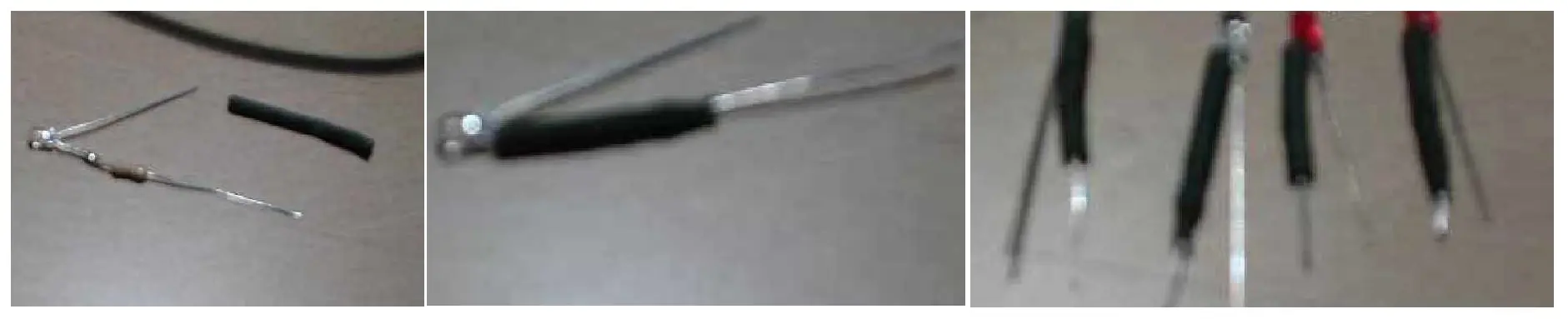

Bien ahora vamos a soldar el + del LED a la resistencia como se ve en la imagen de la derecha, esta operación debe realizarse con precaución puesto que si la temperatura se elevase demasiado podríamos romper el LED, una vez soldado enfundaremos la resistencia en un trocito de macarrón termoretractil como se ve en la imagen central, y así repetiremos la operación 3 veces mas hasta que tengamos listos todos los LED´s.

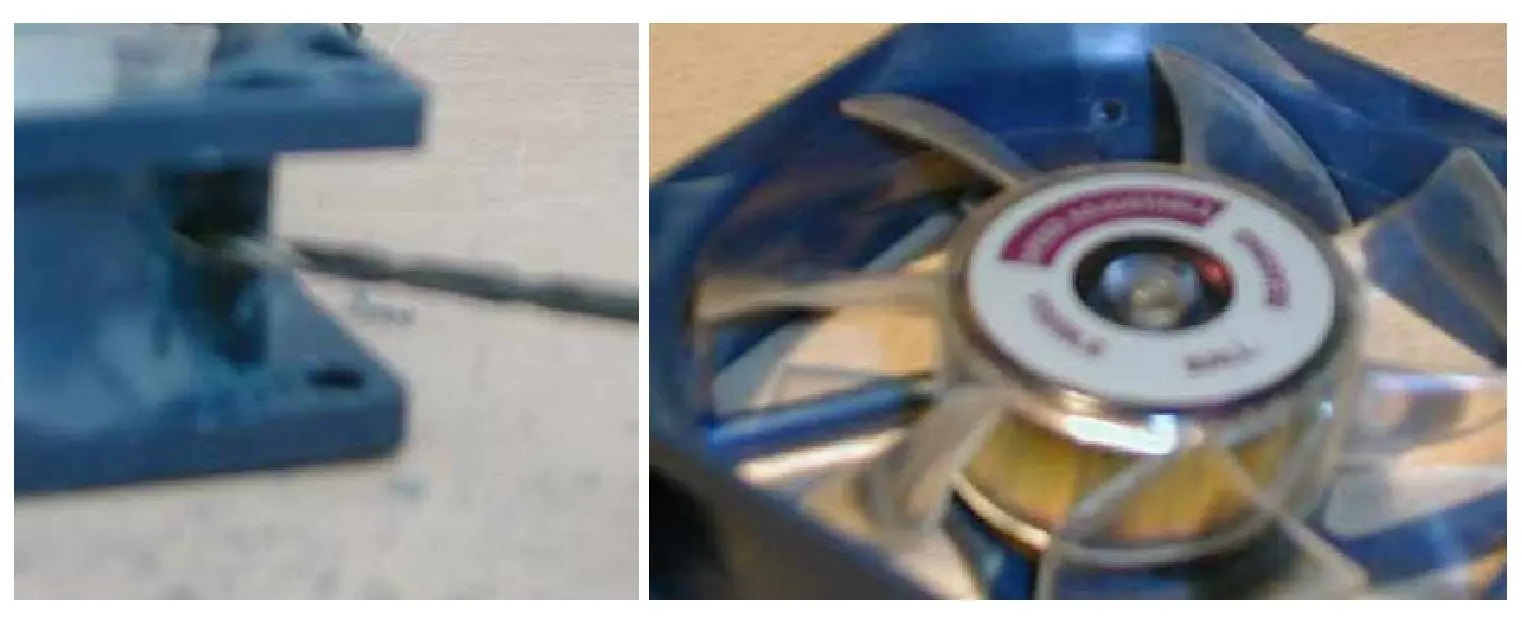

Una vez listos los LED´s vamos a hacer los agujeros en el ventilador con un micro taladro (o una dremel o similar) y una broca de 3mm, primero marcaremos el sitio donde vamos a perforar como se muestra en la imagen de la izquierda y luego muy despacio y con cuidado para no dañar las aspas y que el ventilador no se desequilibre haremos los 4 agujeros.

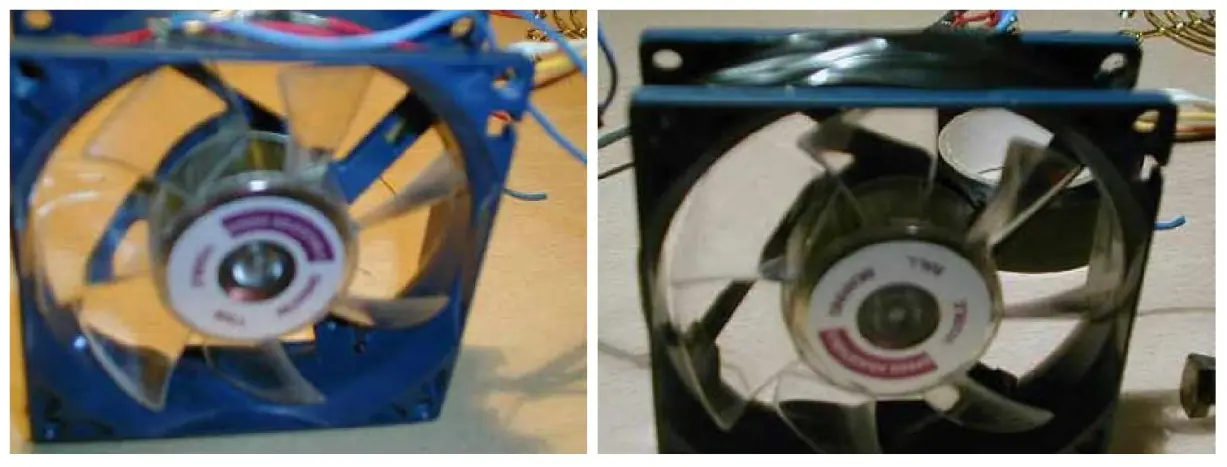

Una vez echo esto los con un cuter cortaremos la rebaba de plástico que se nos queda en el rodal interior y exterior del agujero. Hasta dejarlo como la imagen de la derecha.

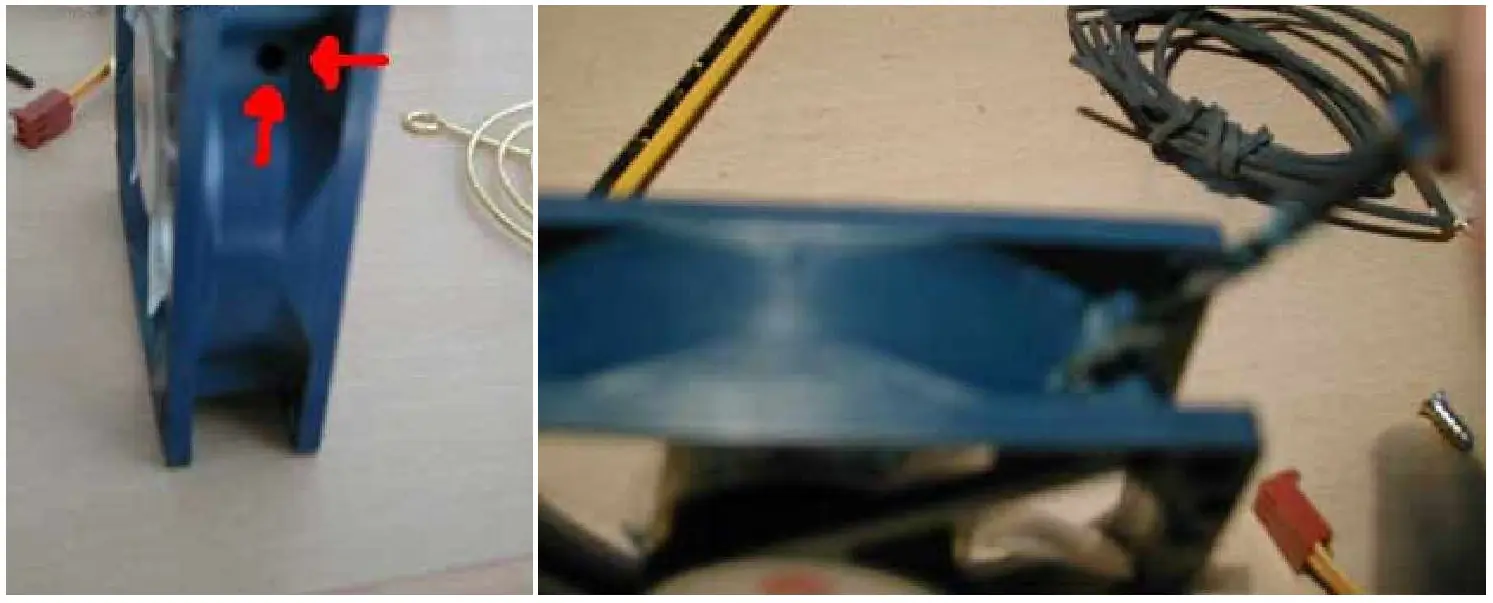

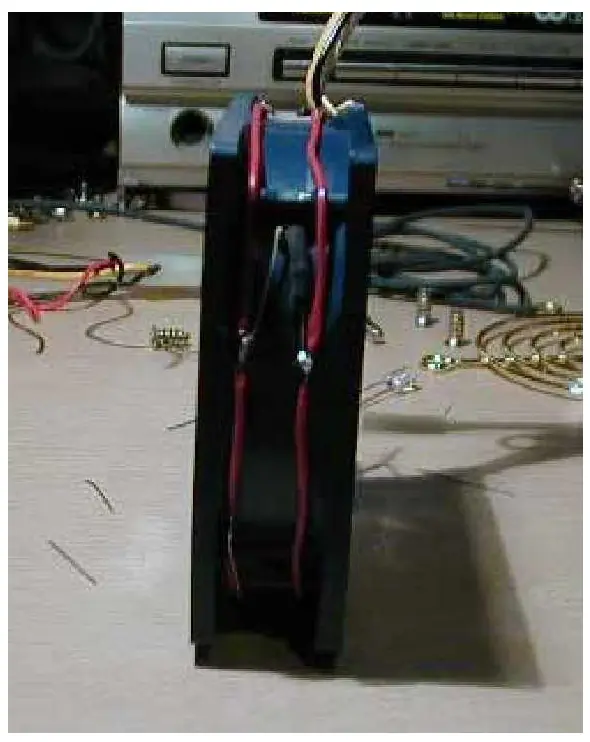

Bien ahora hemos llegado al punto en el que había que decidir como hacíamos para unir todos los + y todos los - de los led´s para poder luego conectarlos a los 12v, al final se me ocurrió hacer unas muescas en forma de "V" en los 4 lados del ventilador y por hay hacer pasar un cable de 0.28mm rígido y con cubierta de plástico, y así hice (se puede ver en la figura de la izquierda, después introducimos el primer led en su agujero y pelamos un

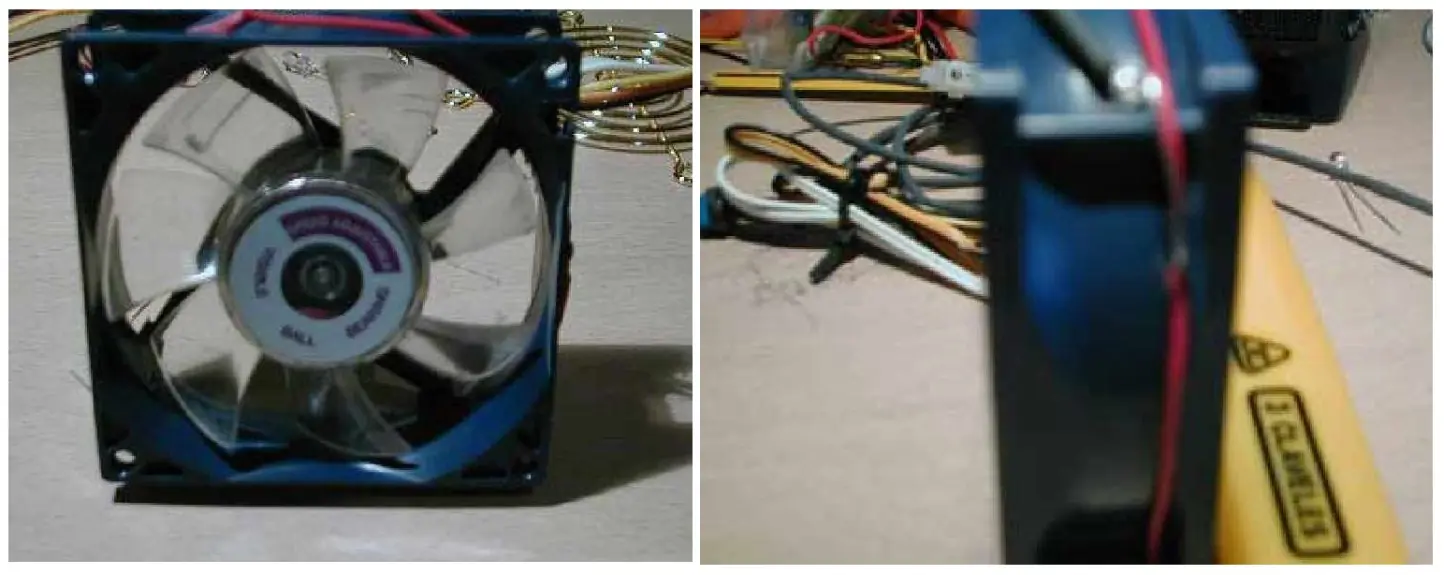

poquitin la zona del cable que rodea el ventilador donde vamos a soldar el + de este led y de los demás, una vez echo esto soldamos con cuidado la patilla del led, esta operación se repite en el otro lado del ventilador para soldar todos los leds que son - .
¡¡ATENCIÓN!! es muy importante que todos los + estén en el mismo cable y todos los también si hay algún led mal colocado no funcionara.

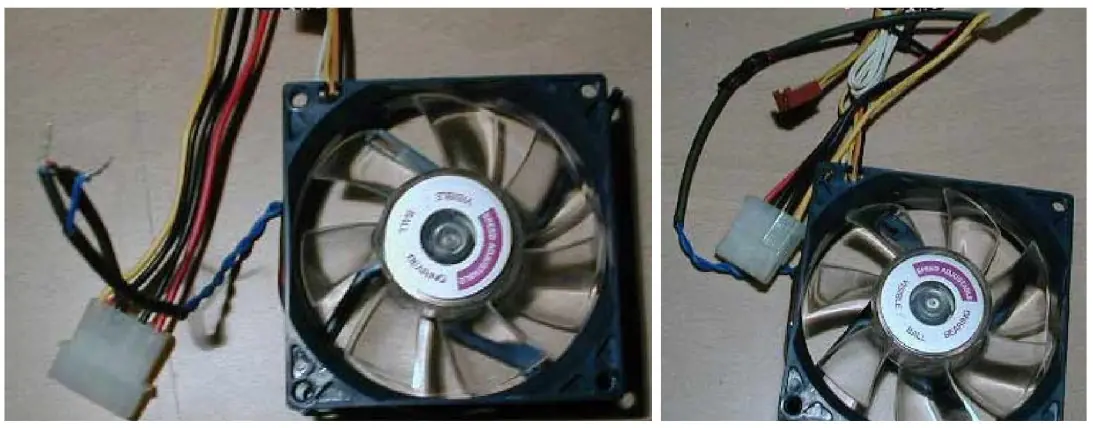

Una vez unidos los leds a los cables soldaremos un cable a cada extremo de los dos cables circulares que rodean el ventilador llamémoslos CABLE+ y CABLE- estos dos serán los que estén ya conectados al MOLEX de alimentación, esto puede parecer un poco lioso pero es muy sencillo simplemente leer el texto con atención y mirar las fotografías.
Bien pues después de soldar CABLE+ y CABLE- los unimos al + y el - de un conector MOLEX de 4 pines, recordad siempre que en un conector de alimentación MOLEX el hilo ROJO = +5v AMARILLO = +12v NEGROS = GND (-), ahora echamos una pequeña gota de superglue en cada agujero para que los leds se peguen bien ¡¡OJO!! comprobando que no rozan las aspas con el led, y ya esta todo echo, ¿facil verdad? espero que esta guía los ayude a moddear un poco su equipo.

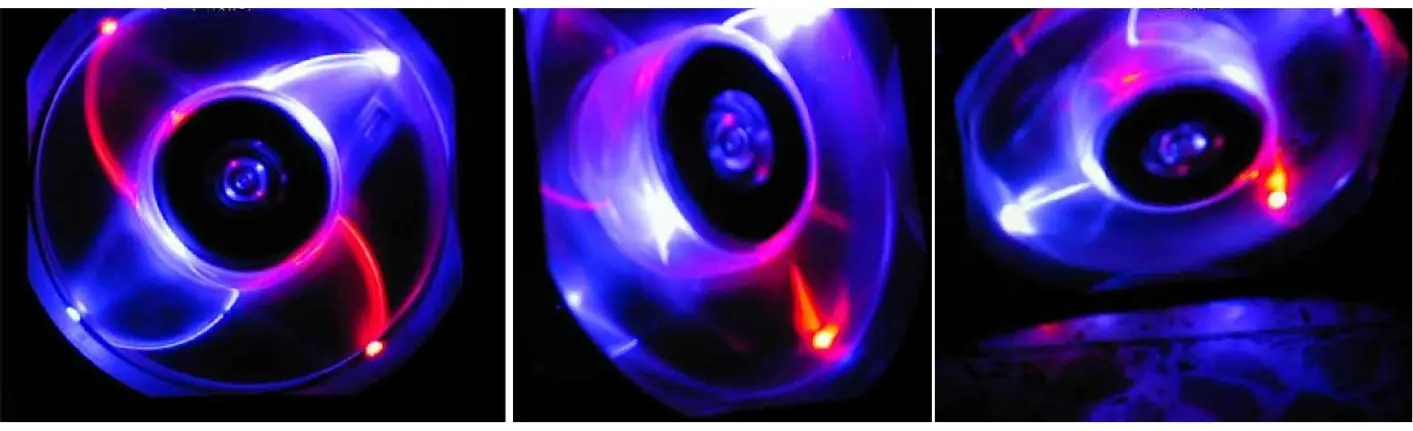

Para terminar les dejo una fotos del ventilador en funcionamiento para que vean que chulo queda el efecto, como comprobaras yo he elegido el color ROJO y AZUL que produce un efecto bastante "precioso" pero tambien un solo color puede quedar bien o otras comvinaciones como ROJO-VERDE o AZUL-VERDE, no lo dudes y ¡¡¡PROBA TU MISMO!!!
