"Le repare el bastoncillo de princesa a mi hija y te lo muestro"
Buenas gente de T!, estuve arreglando un bastoncillo de princesa que tiene mi hija. Ya estaba empezando (Por eso falta las fotos de cuando empecé a poner las pilas dentro) cuando me di cuenta que lo podía compartir con ustedes por si también lo necesitan.
Bueno, empesemos. Estas son las partes electrónicas que lleva dentro el bastoncillo, tiene luz y sonido cuando lo sacudías. Este es la llavecita que hace que sierre el circuito cuando lo sacudís al bastón. Del otro lado tiene el integradito que maneja todo la musiquita y el ritmo de la luz.
Lleva 3 pilas de 1,5v en total trabaja con 4,5v. Los leds que usa son de 3v.
Esto son dos de los leds que le puse…

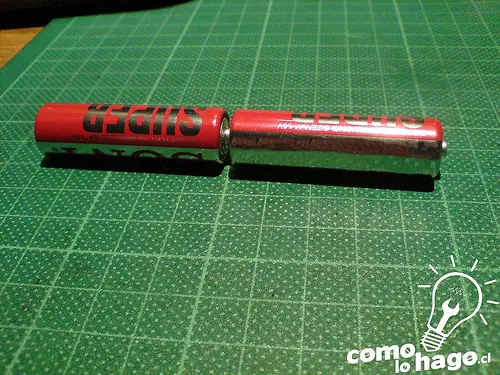

Trabaja con dos pilas AA en serie, esto suma 3v que es con lo que trabajan los leds.
Empese cortando la parte baja del baston para ponerle las pilas. Con un cable que viene desde abajo (esta soldado con el – de las pilas)
“Así se ponen las pilas en serie”
Luego se lo pegué
Este es el botoncito que le puse para que encienda. Es un pulsador para que no quede prendido y ella lo prenda cuando quiera
Aquí los cables que vienen de las pilas
Esta es la tapita de las pilas
La perfore...
Y le puse la fichita.
Ahora a soldarrrr...
Ahora serrando todo para ver como queda
En serie trabajan los foquitos de los arbolitos de navidad, por eso se quema uno y se apaga toda la tirada. "ASI NO"
Empezando a poner los leds. Van en paralelo por que en serie se suma el Voltaje que consumen. "ASI SI"
Provandooo...
Aislando todo.
Se sierra todo y LISTOOoo...
Ahora se lo entrego a mi hija y todos felices.
Autenticando por las dudas
Esta es la mesa de trabajo, media despelotada pero bue.
Cajita con "de todo un poco"
Bueno gente espero que les haya servido para algo, si necesitan algo o tienen alguna duda contáctenme nomas. Estoy a su servicio, gracias por pasarse y espero que comenten.
