Hola T! llevo mucho sin postear nada, per siguiendo la comunidad diariamente. Bueno hoy les traigo algo extremadamente facil. Como hacer un FOOTSWITCH caseraso y baratisimo!!
Primero; que es un footswitch?
Algún jarabe para la tos? De que habla?
Un footswitch es un pedal. Lo que hace este pedal es que, al pisar el interruptor, pasa del canal distorcionado al limpio y visceversa. Hay algunos pedales que tienen dos interruptores pero esos son para amplificadores que tengan dos canales de distorcion. Entonces con un interruptor pasas del canal limpio al distorsionado y con el otro interruptor pasas de un canal distorcionado a otro.
Bueno, eso es un footswitch marshall re maquete y caaaro!!
Lo que vamos a aprender en este post, o por lo menos eso intento, es armar uno simple, de un slo interruptor, para pasar de un canal limpio a una distor de un ampli, O, en mi caso, para pasar del banco de tonos a la forma manual individual de mi pedalera BOSS ME 6.
Lo que el manual de la pedalera era comprarme un FS 5U de BOSS.. $300 (pesos argentinos)
Como yo no soy inversionista en la bolsa, me decidí por buscar una forma más económica de sobrellevar este gasto, me lo hago yo, cmo el mejor DIYER! jajaja
Bueno.. aca es donde dejo de decir cosas bludas y empiezo a explicar...
..........................................................................................................
..........................................................................................................

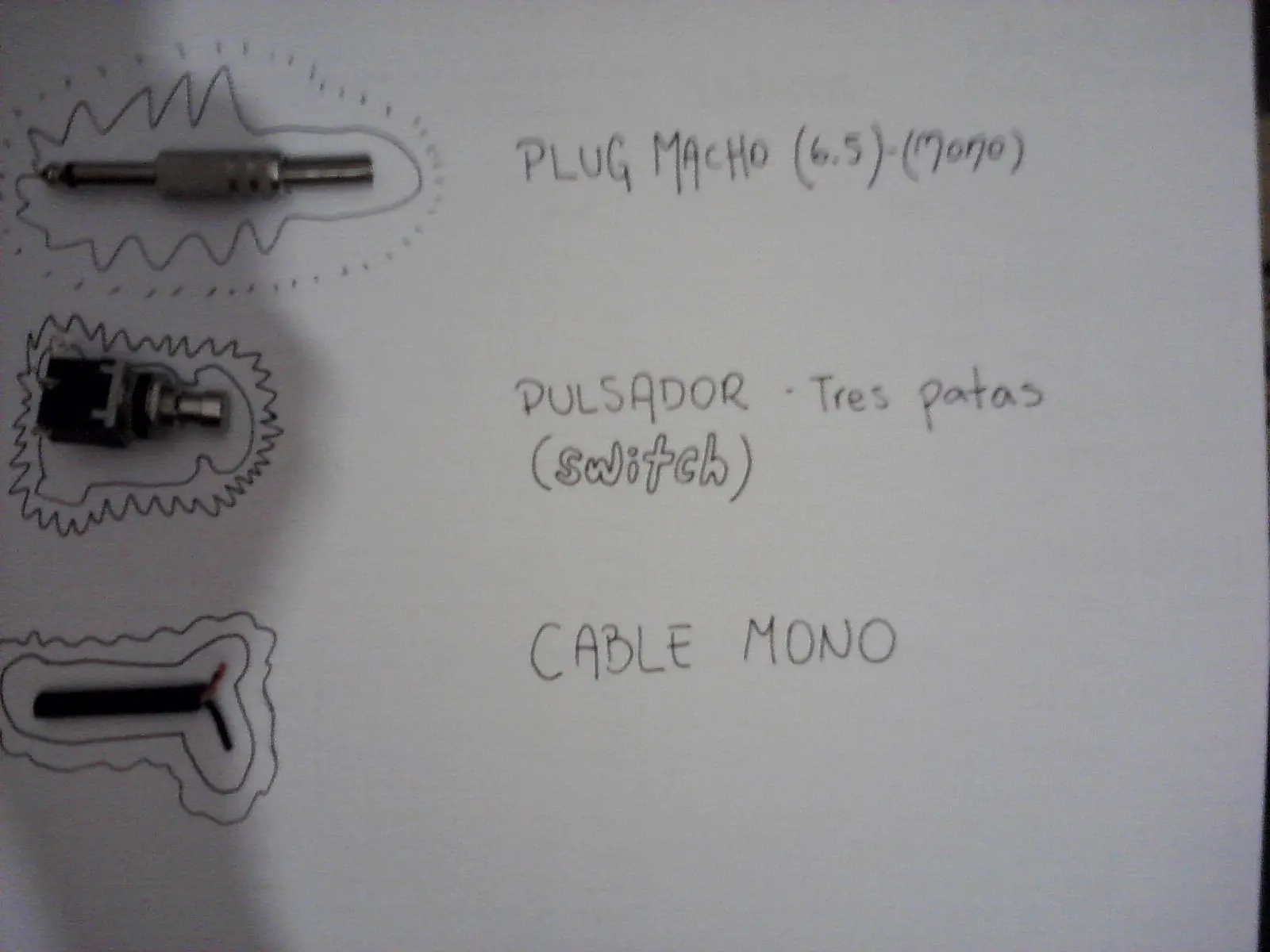

MATERIALES
FICHA PLUG MACHO 6.5 MONO (la de cualquier linea de guitarra)
SWITCH DE DOS PATAS (interruptor, yo use uno de 3 patas y me resulto igual)
CAMBLE MONO (como el de cualquier cable de linea de guitarra)
SOLDADORA DE ESTANIO (el lapiz)
ESTANIO (ese alambre blando que más de una vez de chicos le usabamos para jugar)
Precios: (en pesos argentinos, más precisos cordobeces)
Ficha Plug MACHO 6.5 $5 (la más económica, las hay de hasta $20 y más)
Switch de 3 patas $10 (fue el único que conseguí, andó joya)
Cable mono x mtr $6 (yo compré dos metros y anda joya al lado de la pedalera, para ampli deberían usar más)
Estanio $6
Soldadora de estanio NI IDEA, TENÍA UNA EN CASA!
MANOS A LA OBRA!
Lo primero que hacemos es tomar el plug y el cable para soldar!
Lo dejamos prolijo para soldar...
Soldamos el cable más finito (el del medio) a la patita más corta del plug (tabién al medio)
Y la pata más grande con el cobre más frondoso..
(yo le hice un nudo para ir probando, luego soldé como la gente...
Ahora antes que nos olvidemos, debemos poner la gmita que sujeta las patas del plug y la tapa del plug, no valla a ser cosa que se den cuenta una vez que el pedal ya este armado... como yo
......................................................................................
......................................................................................
Ahora seguimos con la parte de la carcasa, siempre reciclada, yo tome la base de un huevo de pascuas que era de un plastico que se la bancaba, hasta que consiga una de metal (niño rata).
Hacemos un hueco para poner el switch y otro para la salida del cable.
Ahora a meter el cable con el plug, desde la parte que sigue cortada y sin nada...
(no tengo foto)
Una vez hecho esto.... Nos vamos a poner a soldar el SWITCH!!!!!
El que me vendió, me dijo que era lo mismo que uno de dos patas, solo que el del medio es limpio, y el de la derecha es el agregado.... Yo haciendo contacto sin soldar y conectado a la pedalera me di cuenta que el cable chiquito de la linea va al medi, y el grueso (cbre grueso) va a la derecha... (mirando de frente las patas con el interruptor arriba).
A SOLDAR NOMÄS! YA FALTA POCO!!
UNA VEZ SOLDADO, nos ponemos a montarlo definitivamente en la cajita....
Y LISTO!!! FOOTSWITCHS PARA TODOS!!!
Con firmita para taringa y todo, jjajajjajaja
Bueno, se terminó lo que se daba..
-che, pero funciona?
SI! FUNCIONA!, mañana subo un video y una foto al lado de la pedalera...
Si tenés un amigo músico, RECOMENDA!
Si te gustó, RECOMENDA
Si estás al pedo, COMENTA Y RECOMENDA! jejejeje...
Espero que les haya gustado, y le sea útil, valor total del pedal $18 contra $300.. Se que no se le compara al BOSS pero es lo que hay.. y baratisimo!!!
