En este post les traigo algo super util para nuestros hogares, se trata sobre un detector infrarrojo que te servirá para comprobar si tu control remoto está trabajando correctamente. En realidad, este sería uno de los usos, ya que este dispositivo detecta la radiación infrarroja.
Empecemos:

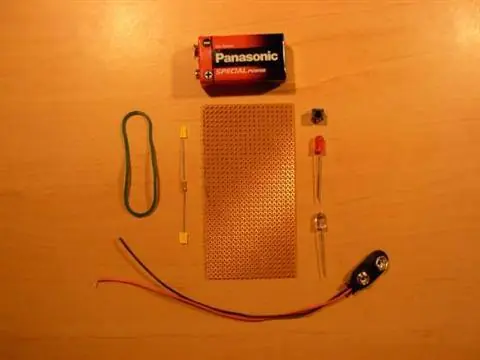

Materiales:
* Fototransistor (en este caso se ha usado un 276-0145)
* LED
* Micro switch.
* Resistencia de 330 Ohm
* Una plaqueta para circuitos electrónicos
* Conector para baterías de 9v
* Batería de 9v
* Una bandita elástica
Instrucciones:
Marcar la plaqueta:

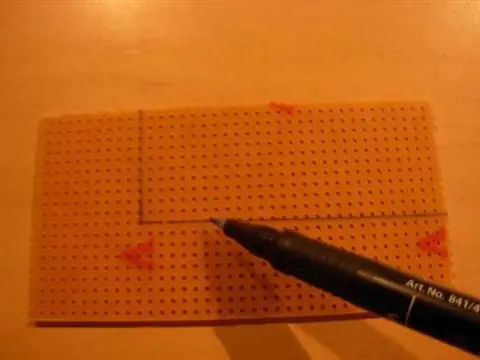

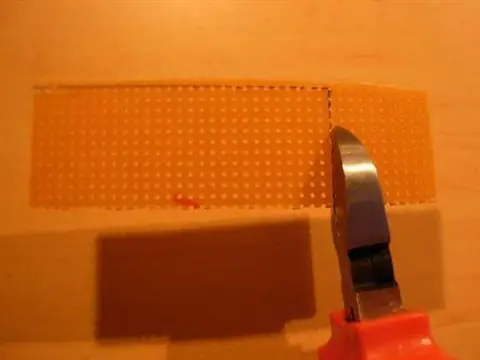

Usar el marcador para dibujar la línea a cortar en la plaqueta. Aquí usaremos estas medidas: 7 x 2.5cm. Luego corta por las mismas.
El circulito:
Conexiones:

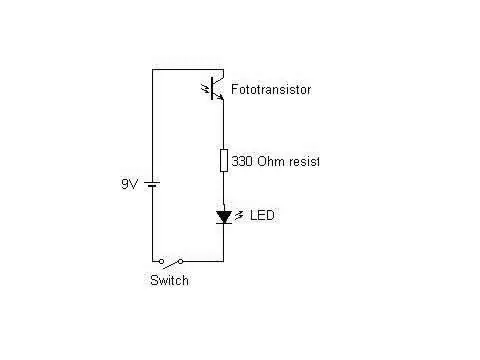

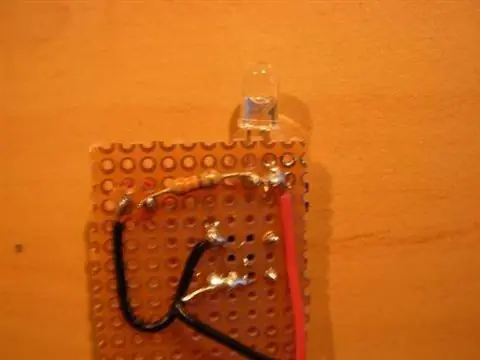

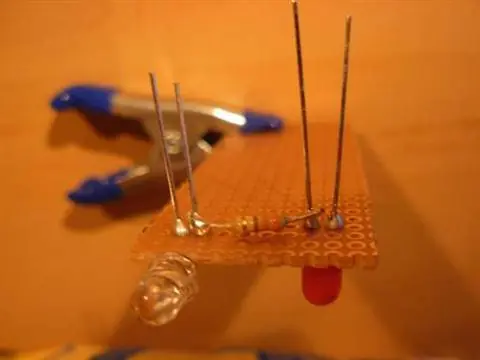

Primero tomar el Fototransistor y soldarlo como en la figura. Igual haz con el led, siempre siguiendo la imagen. Luego toma la resistencia y conectéctala al negativo (la pata más corta) del fototransistor y al positivo del LED.
Soldar el switch en serie con ese circuito, vas a necesitar un pedacito de cable para esto (puedes utilizar un poco del conector de 9v). Ahora al cable negro del conector de 9v únelo soldándolo a la pata libre del switch y al cable rojo al Foto-transistor.

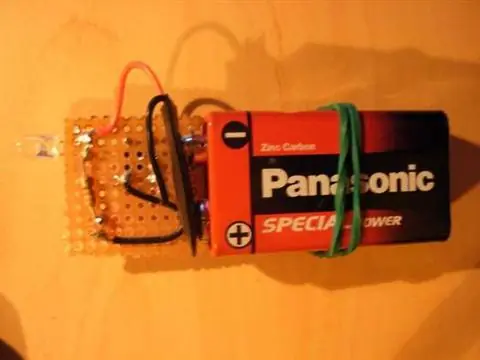

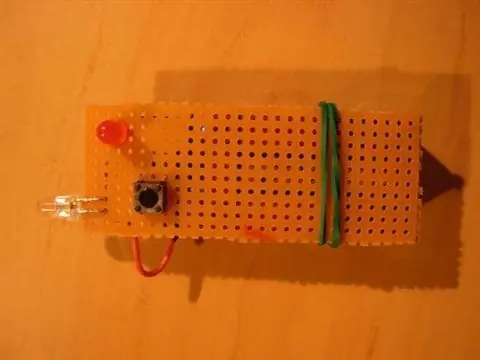

Ya tienes el circuito conectado, ahora coloca la batería y sostenla con la bandita elástica.
Una vez terminado es hora de Testear tu control remoto:

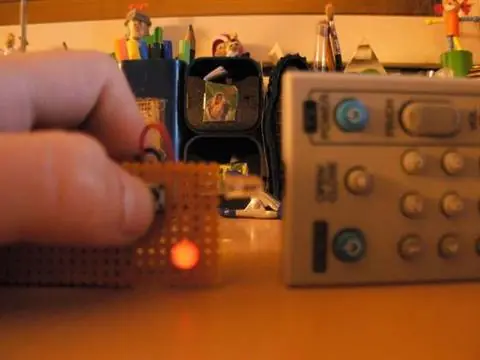

Ahora para testear si tu control remoto funciona, colócalo como en la imagen, para que el Fototransistor detecte la radiación infrarroja que emite. Mantén presionado el switch y cualquier botón del control remoto, si el LED empieza a parpadear, es que funciona, en caso de no encenderse significa que el control remoto no está trabajando correctamente.
