Hola a todos de nuevo!!!
Después de estar más de un año fuera de Taringa!, vengo otra vez a postear circuitos y más circuitos, probados por mí, por lo que es garantía que funcione
Introducción:
Sé que muchos están aburridos de los mismos circuitos que encuentran en Taringa: Los típicos circuitos con el LM386, LM380 y los circuitos TDA. Muchos a lo mejor se aburren de los mismos, o no les gusta la calidad de audio, o simplemente les gustan más los circuitos a transistores. Pues esta vez les traigo un circuito de mi 'almacén' que es un amplificador que les entregará unos 7-10W a 4 ohm.
Si bien, el circuito es facil de armar, no requiere ajustes y puede ser alimentado desde 9 hasta 16V con una corriente mínima de 1A. Un circuito bastante accesible y emplea componentes faciles de conseguir.
Bueno, en vez de que los aburra, mejor les muestro de una vez el circuito.

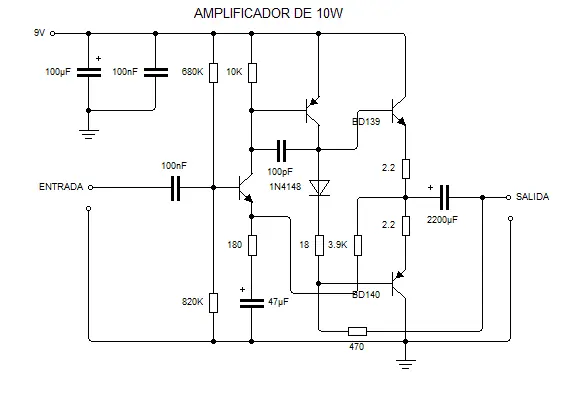

Circuito:
Como ven, el circuito consta de solo 20 componentes, mas o menos el doble de los usados en un circuito con TDA2003, pero si se hartaron del TDA2003, les cae muy bien este
Notas para armar el circuito
Si quieren armar el circuito, tienen que seguir las siguientes indicaciones:
1. Los transistores sin nombre son transistores comunes como los BC327 y BC337 o los de su agrado.
2. Las resistencias son de 1/4W al 5% incluyendo las de 2.2 Ohm
3. Los transistores BDXXX deben tener disipador de calor con su respectiva mica y pasta termica
4. Los capacitores electrolíticos deben ser de mínimo 16V, preferentemente 25V
Especificaciones Técnicas
Voltaje de Alimentación: 9 a 16V
Corriente máxima: 2.5A
THD: ~2% 10W
Notas finales:
El PCB no lo publico, ya que algunos no cuentan con el PCB Wizard.
El circuito sirve para el PC, celular y otros dispositivos.
Si quieren versión estéreo deben armar dos circuitos iguales y la fuente debe entregar unos 3A
Y bueno, es todo, ya saben, estoy de vuelta, por lo que esperen más post, de todo tipo
y ya saben ,si hay dudas, por aquí ando
salu2!!
