Sigueme para ver mas post de electrónica!
Toda la información de este post es de mi autoria, no te vayas sin comentar y visita mis otros post!
Hola a todos este es solo un pequeño post para mostrar algunas fotos de programación en escalera, después haré un post enseñando lo que sé, para el que lo necesite; espero les guste.
La idea es simular un proceso automático usando relays, que normalmente seria llevado a cabo por un PLC (Controlador Lógico Programable), usando un sistema neumático, activando actuadores, normalmente cilindros, en este caso los actuadores son representados por simples leds.
Como toda programación se pasa de un problema a un diagrama de fase tiempo y después al código.

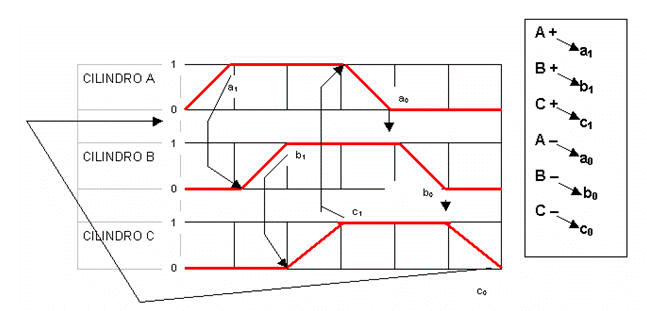

Un ejemplo de diagrama de fase tiempo es este:
Un ejemplo de código en escalera es el siguiente:
Materiales:
En esta ocasión la secuencia era la siguiente:
Primero se activa A (Led Rojo)
Después se activa B (Led Azul)
Luego se activa C (Led Verde)
Se desactiva A y C
Finalmente se desactiva B
y todo vuelve al inicio listo para comenzar de nuevo.
Bueno ahora las fotos:

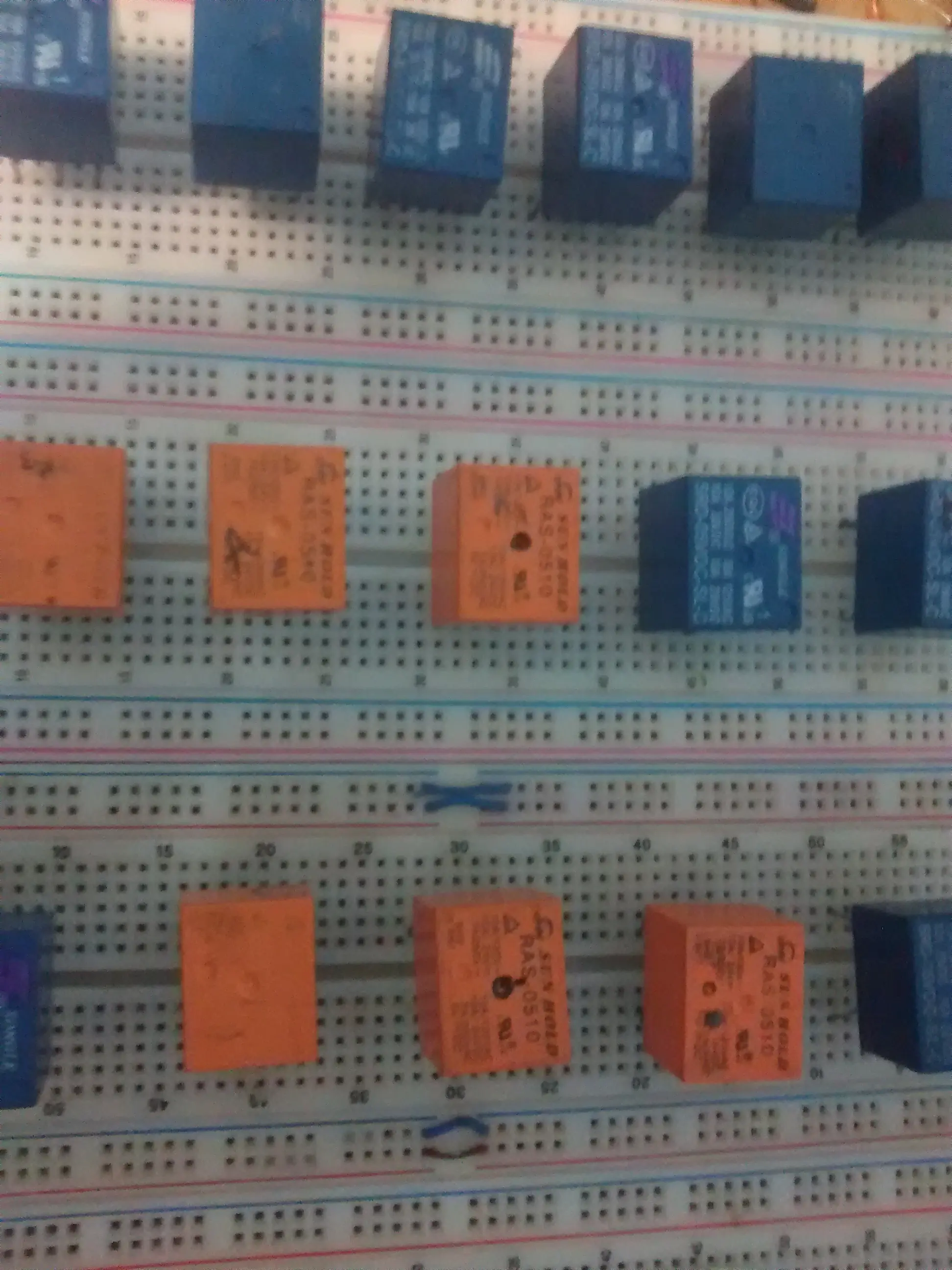

Aquí los relays puestos en la protoboard listo para empezar a cablear, se recomienda soldar patas a los relays.

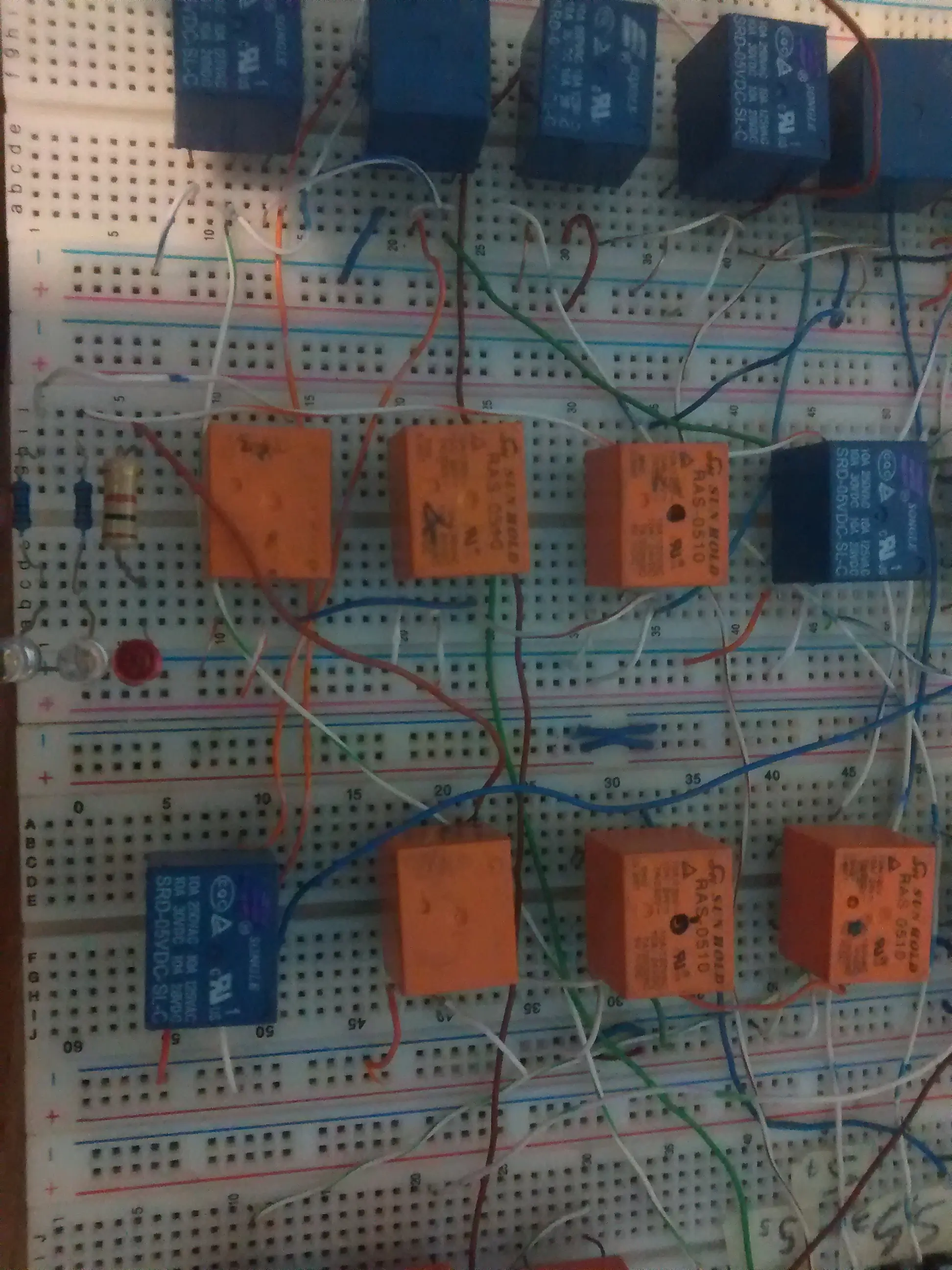

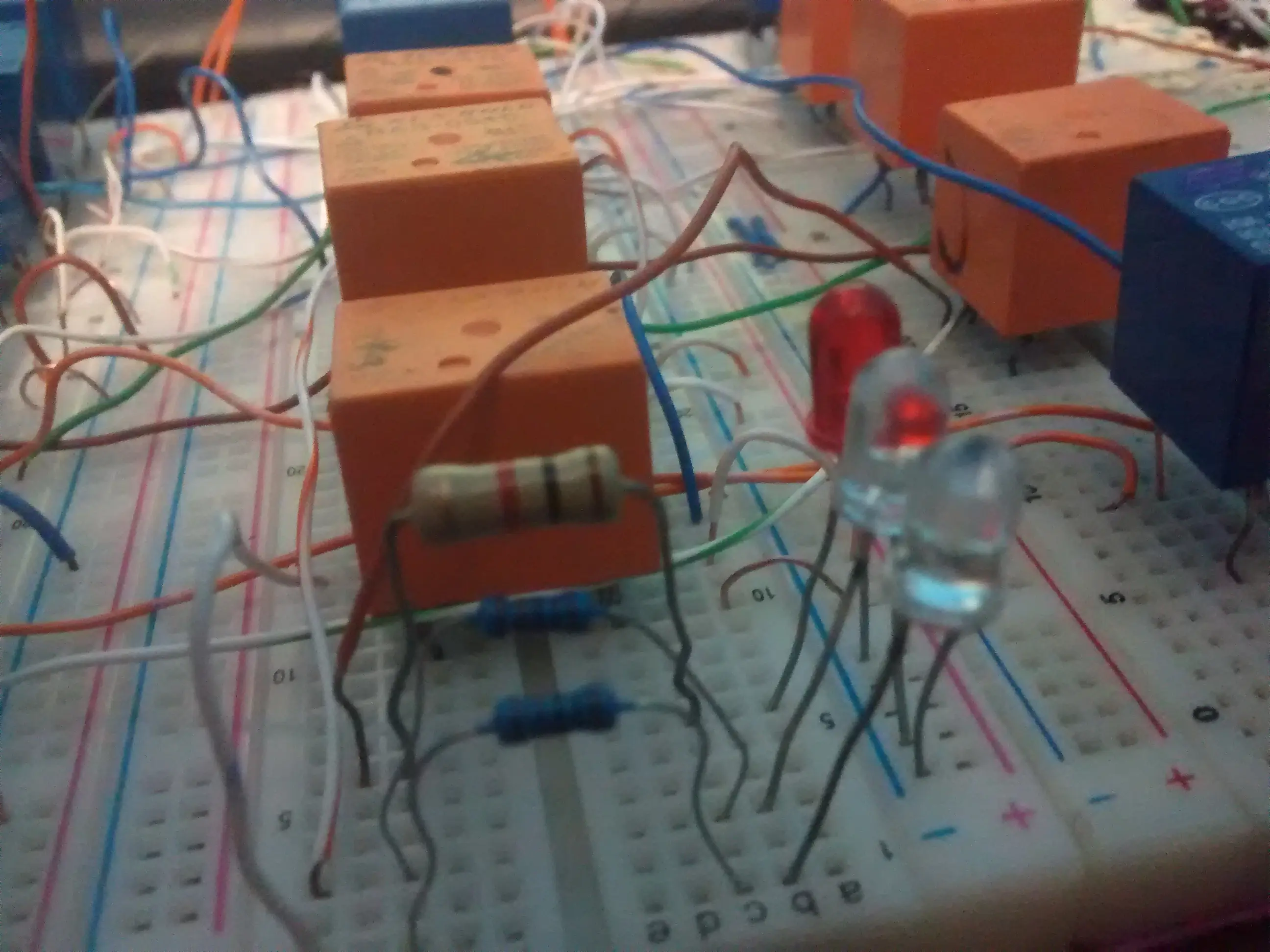

Terminamos de cablear lo mas bonito que se pueda.

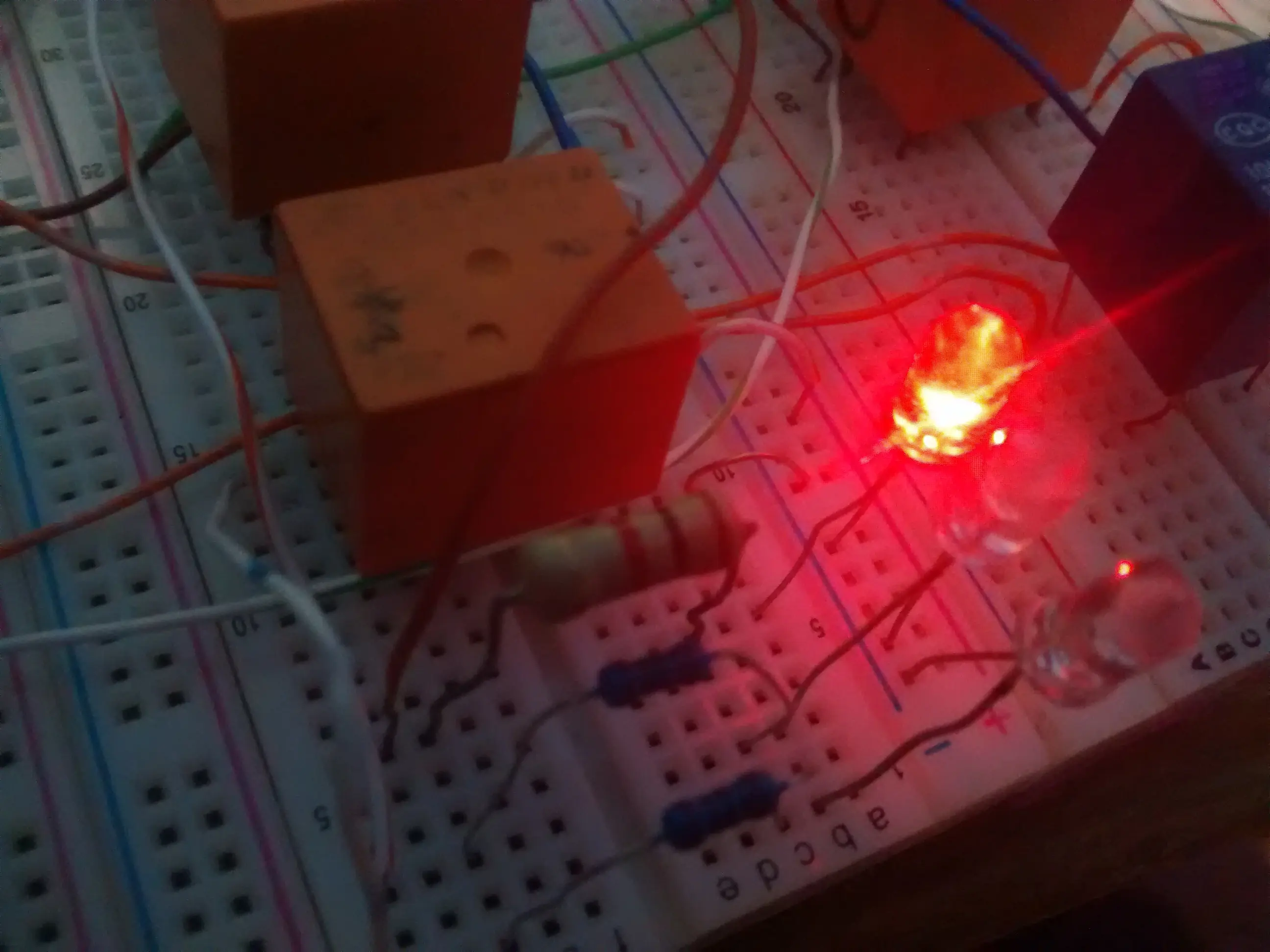

Probamos la primer secuencia, se activa A:

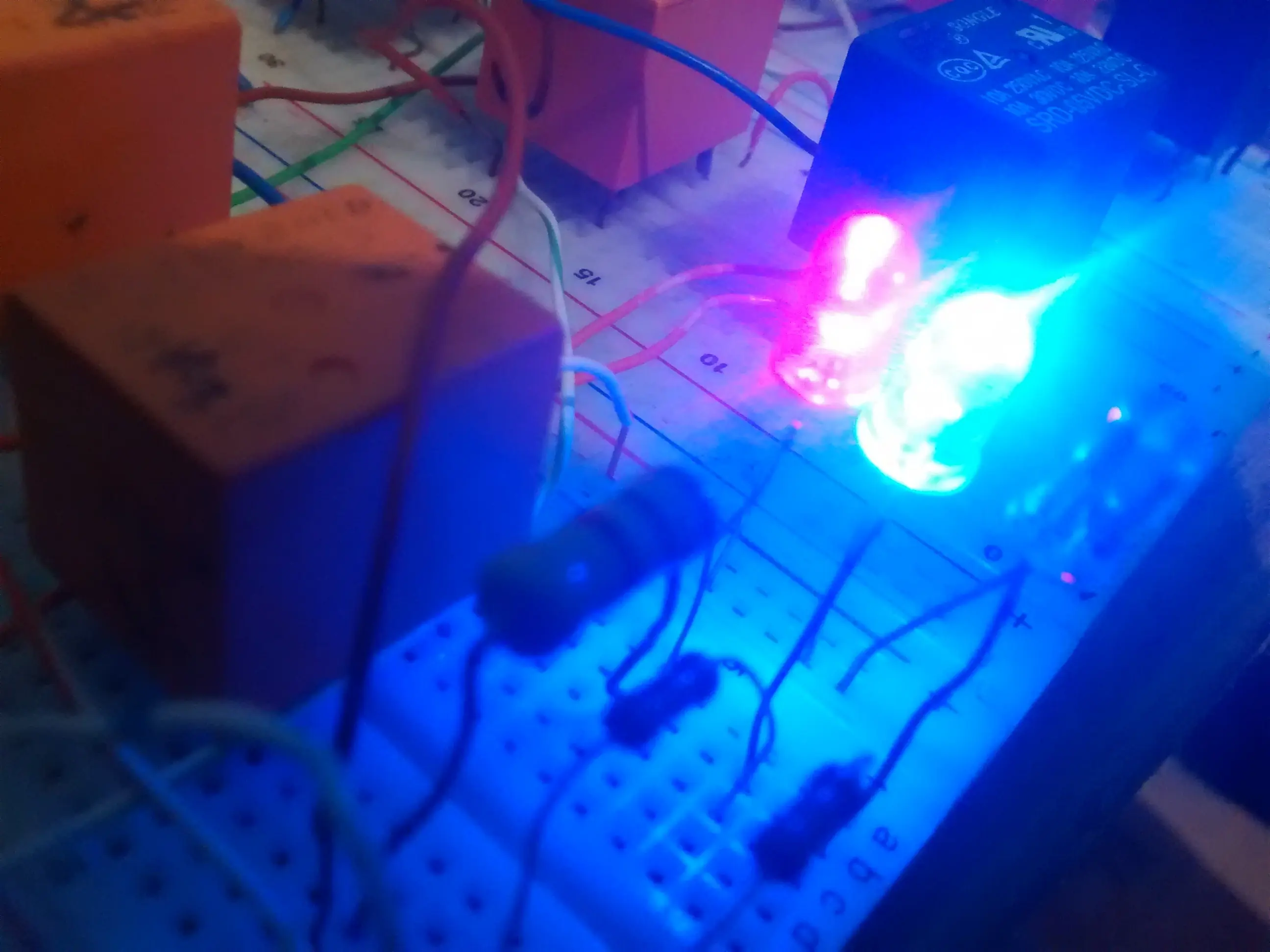

Se activa B:

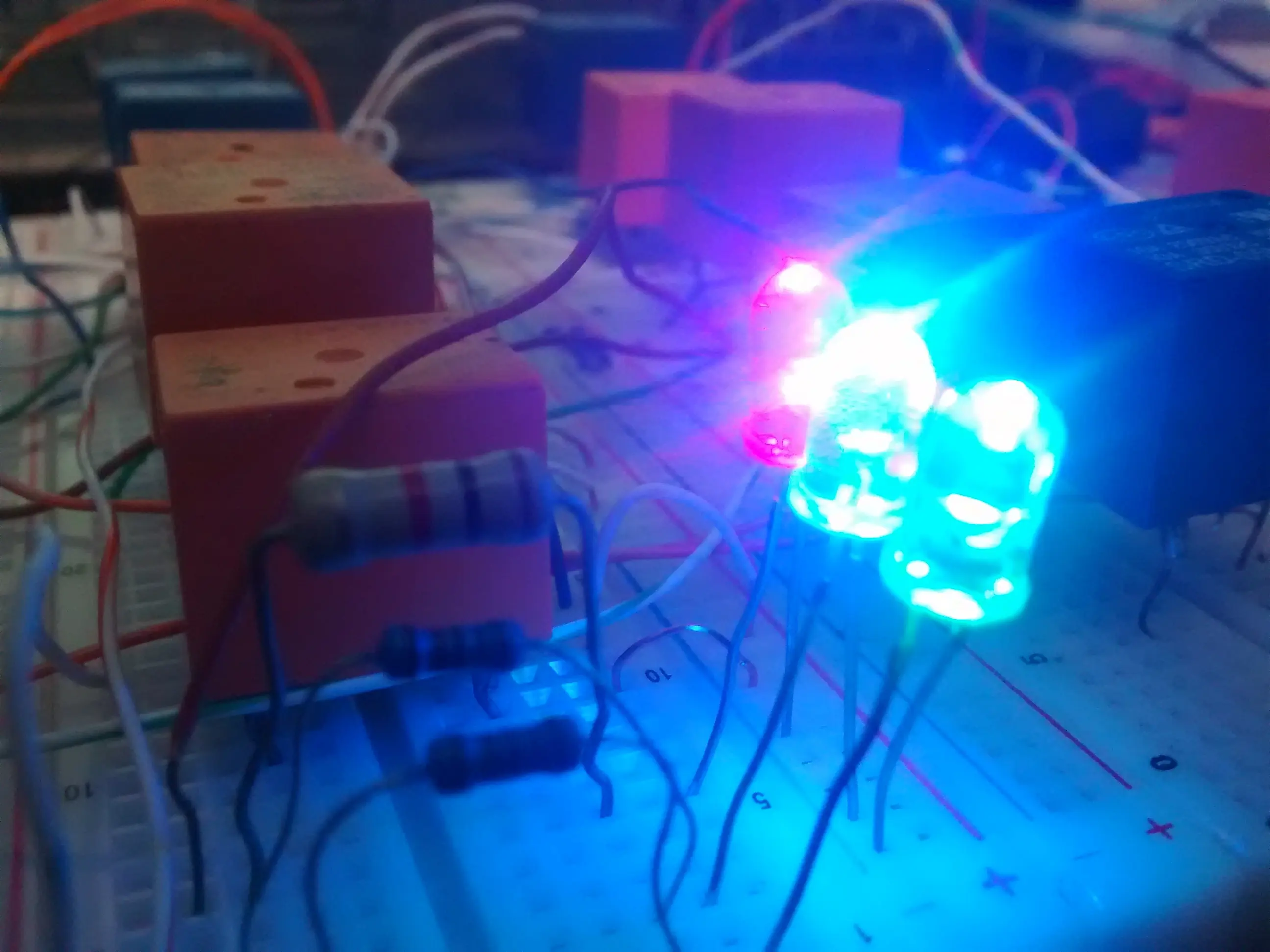

Se activa C:
Se desactivan A y C:

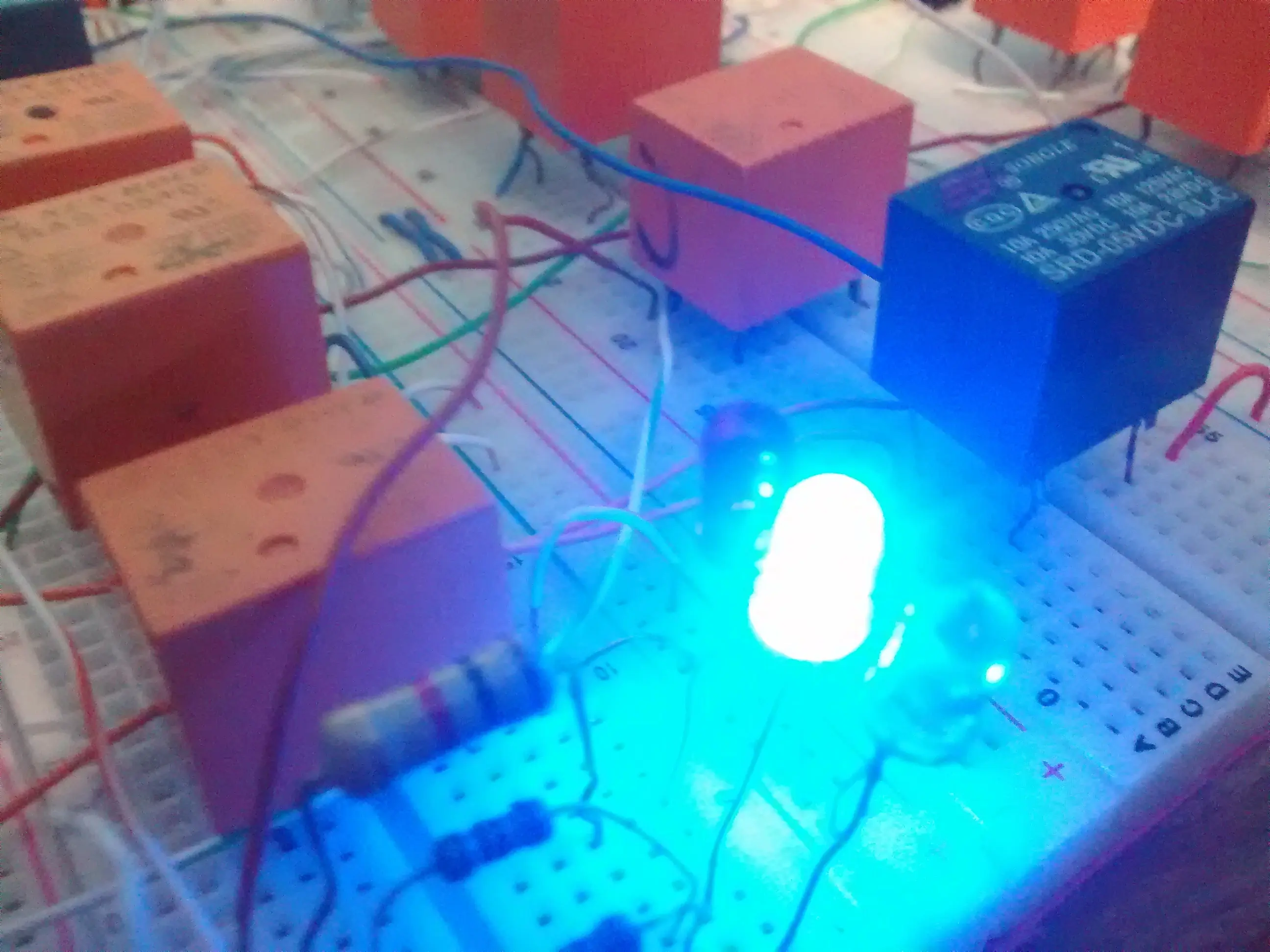

Finalmente se desactiva B:
Toda esta secuencia se hace mediante los push button que simulan ser los sensores de los actuadores, los relays son los contactos como lo entiende el PLC, es un poco tedioso hacer todo esto pero al final resulta gratificante, ver como encienden tres simples leds; la idea es entender como funciona un proceso automático de forma un poco robusta, hasta aquí llego este pequeño post, como dije ya me tomar´pe el tiempo para explicar todo esto.
Saludos espero les haya gustado, nos vemos en el próximo post!
