Sigueme para ver mas post de electronica!
Toda la información de este post es de mi autoria, no te vayas sin comentar!
Hola, vamos a ver que tal anda un sensor ultrasónico en labview usando Arduino como tarjeta de adquisición.
Anteriormente en labview no se podia usar este tipo de sensor, pero ahora con LINX, se ha echo posible, ahora LIFA esta siendo sustituida.
Materiales:
HC-SR04 (Ultrasónico)
Arduino MEGA, uno, nano, micro o leonardo; en mi caso uso Arduino MEGA.

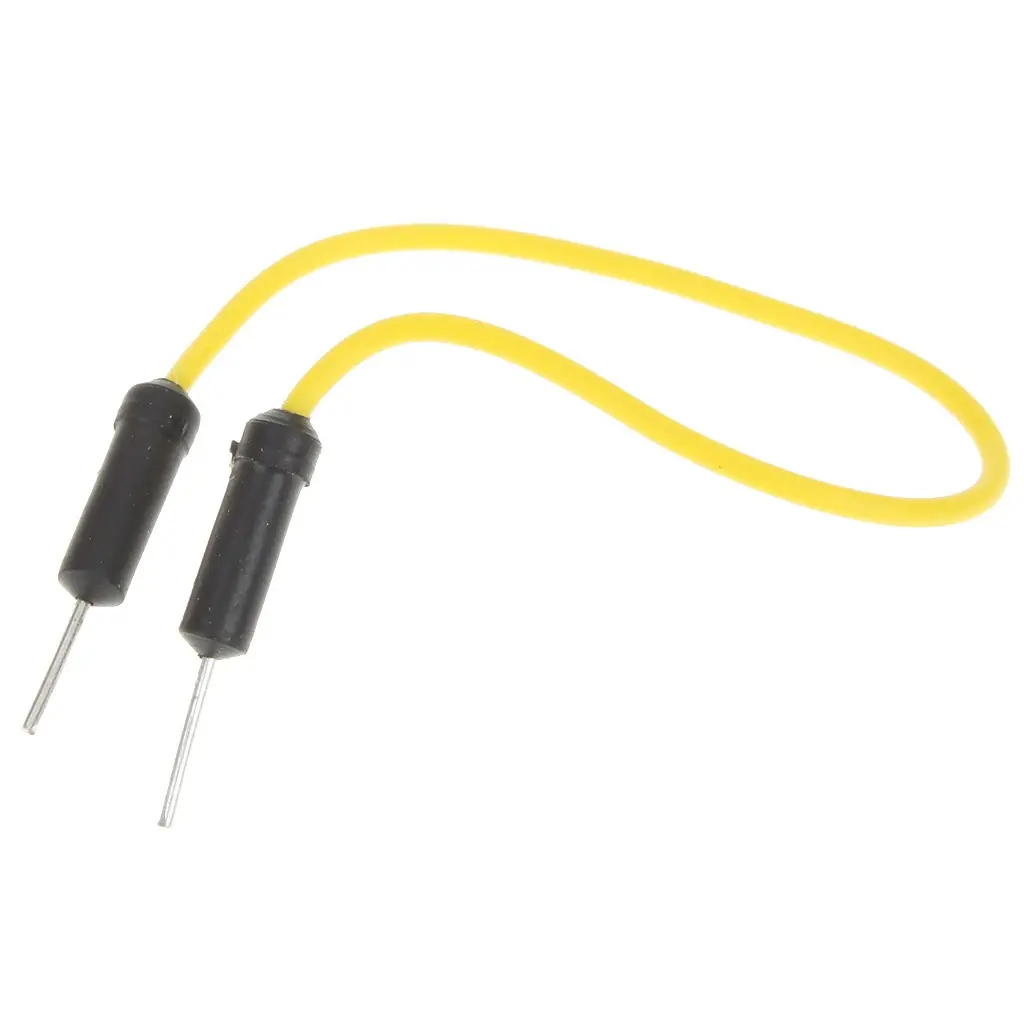

Cables.

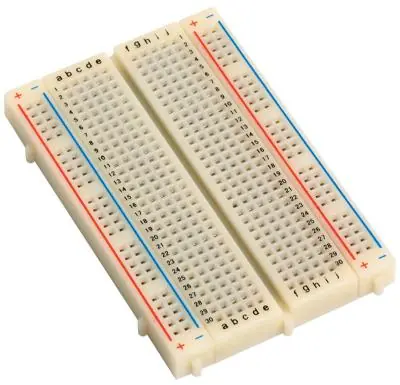

Protoboard.

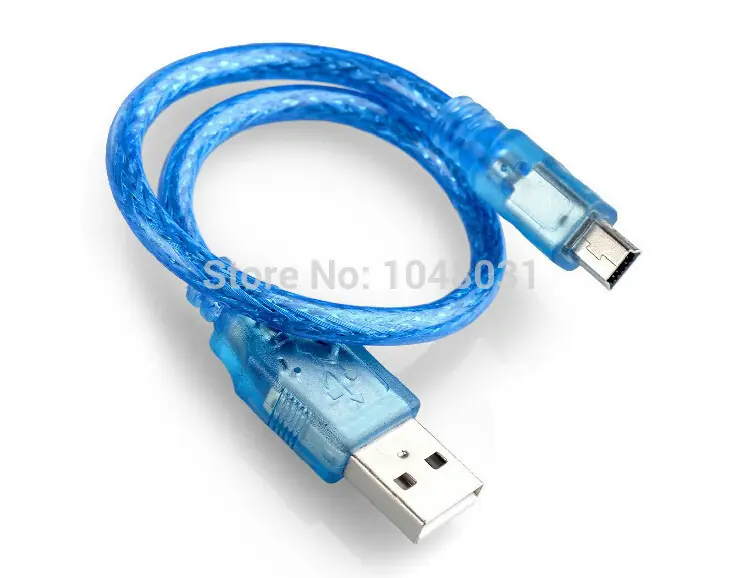

Cable usb.
Software LabView compatible con LINX, me parece que del 2012 para arriba, yo uso el 2014.
Nota: Hay que tener instalados los drivers de nuestro arduino en la computadora.
Lo primero que hay que hacer es cargar la configuración de arduino, con lifa se cargaba usando el IDE de arduino, con LINX se hace desde el panel frontal>>Tools>>MakerHub; se nos abrira una pantalla:

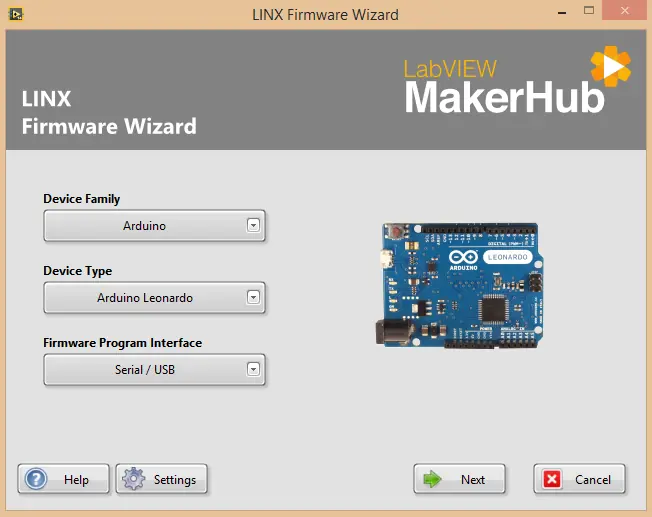

Seleccionamos en la segunda opción, ahi escogemos el tipo de arduino a usar, y damos en next.

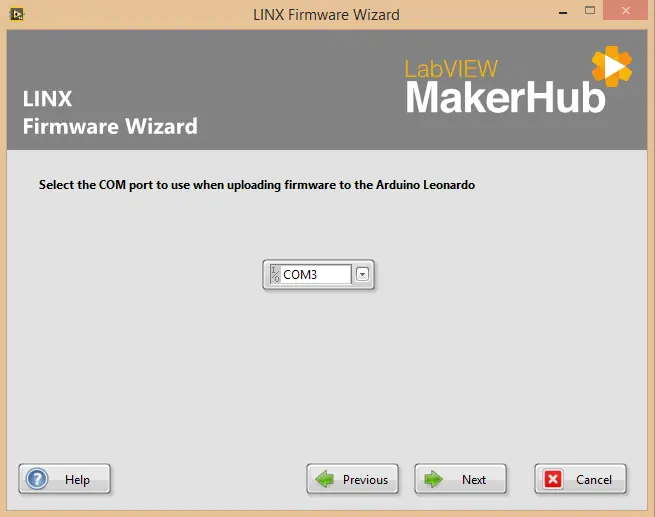

Ahora seleccionamos el puerto de comunicaciones en donde esta nuestro arduino, si tienen mas dispositivos conectado, hay que ir al administrador de dispositivos de Windows y ver en cual esta nuestra tarjeta; damos en Next.

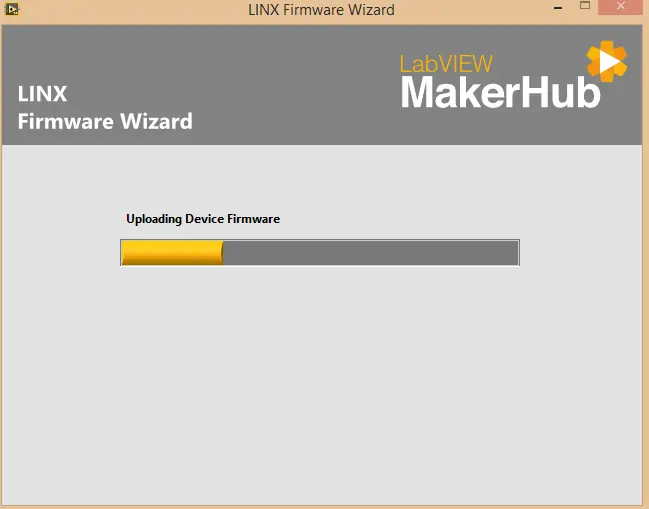

En la siguiente pantalla nos parace el tipo de comunicación dejamos como esta y damos en Next; comenzara a cargar a nuestro arduino:
Al finalizar les mostrara esta pantalla, y dan en finalizar, o pueden seleccionar el VI de ejemplo donde muestra la conexión de un led y un control. La simbología es intuitiva y similar a LIFA.

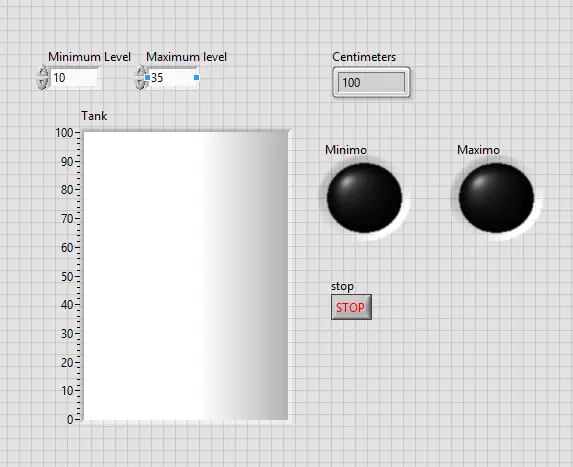

Ahora procedemos a hacer nuestro código, controlaremos en nivel de un tanque, y que nos avise cuando esta a un nivel bajo y cuando este arriba del rango máximo.
Con LINX ya no hay que configurar tu arduino, solo conectas y seleccionas el puerto COM.

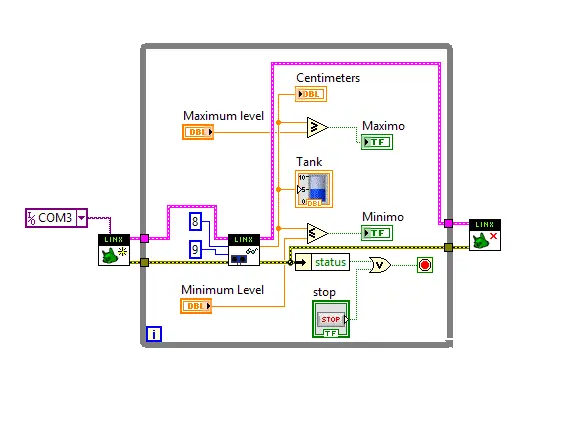

Este es el programa ya echo:
Como ven en la inicializacion de Arduino solo esta el puerto COM, dentro del While tenemos el bloque del HC-SR04 (Ultrasonico), en el solo basta indicar que pines digitales se usan para el trig y el echo, a la salida tenemos la opcion de la medida en cm o pulgadas, bastante fácil no?, ya queda por nosotros hacer las operaciones que nosotros queramos.

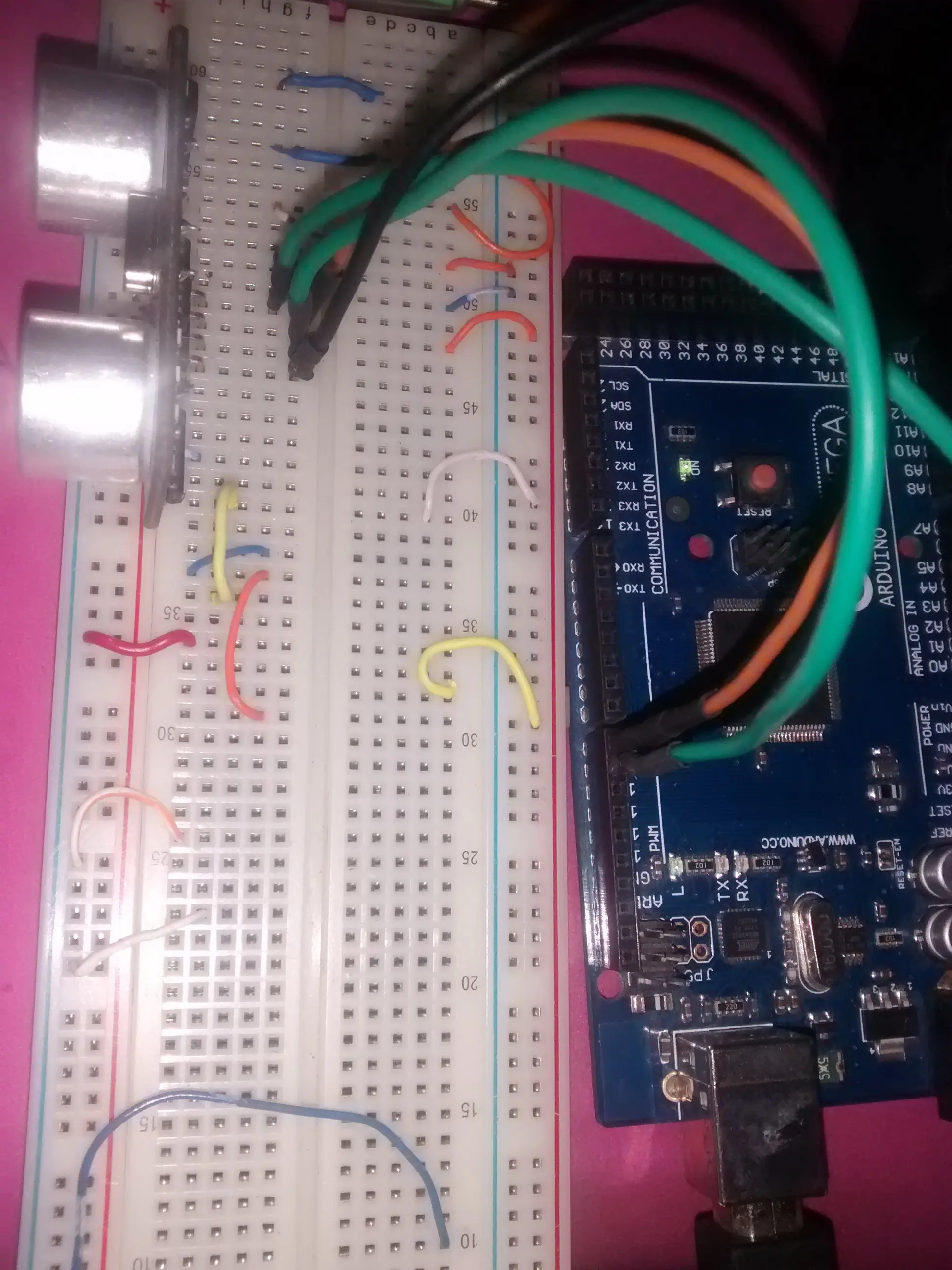

Conexión Física:
Esto ha sido todo si ustedes gustan puedo agregar mas al post, como las paletas donde se encuentran los bloques usados.
Saludos y no se olviden de comentar!
