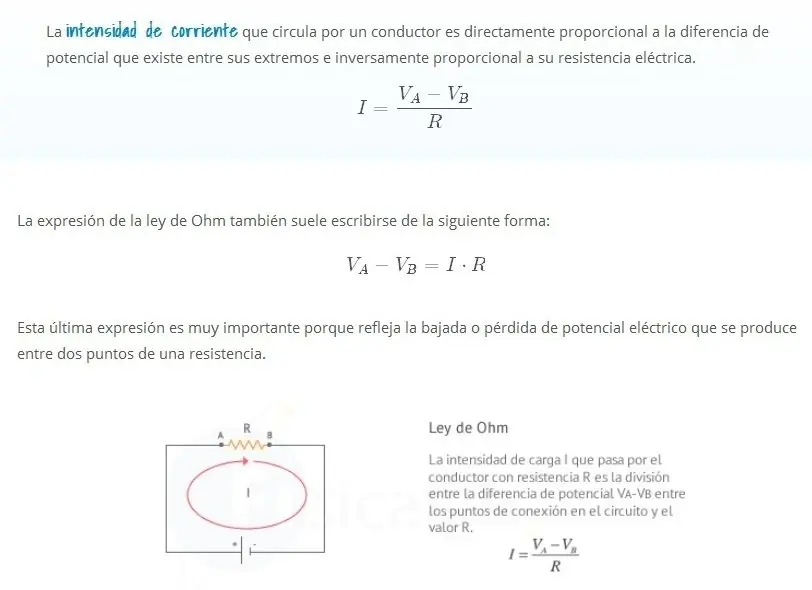

Una resistencia (o resistor) es un componente que obstruye el paso de la corriente, lo que causa en sus terminales una diferencia de voltaje (tensión).

La máxima corriente que puede pasar por una resistencia, depende del tamaño el cual definirá la potencia. Los valores estándares son 1/8; 1/4; 1/2; 1; 2 Watts.

Estas últimas pueden ser de carbón, film metal que aguantan más watts en menos tamaño, o cerámicas/porcelana que son de potencias superiores.

Vienen con bandas de colores, las cuales indican su valor. Para identificarlas existe una tabla de colores universal, la cual pude ser interpretada en cualquier lugar del mundo.

Los valores van desde el ohmio, hasta el Mega-ohmio.

Un par de imágenes para que las identifiquen, están en todo lo electrónico que toquemos.

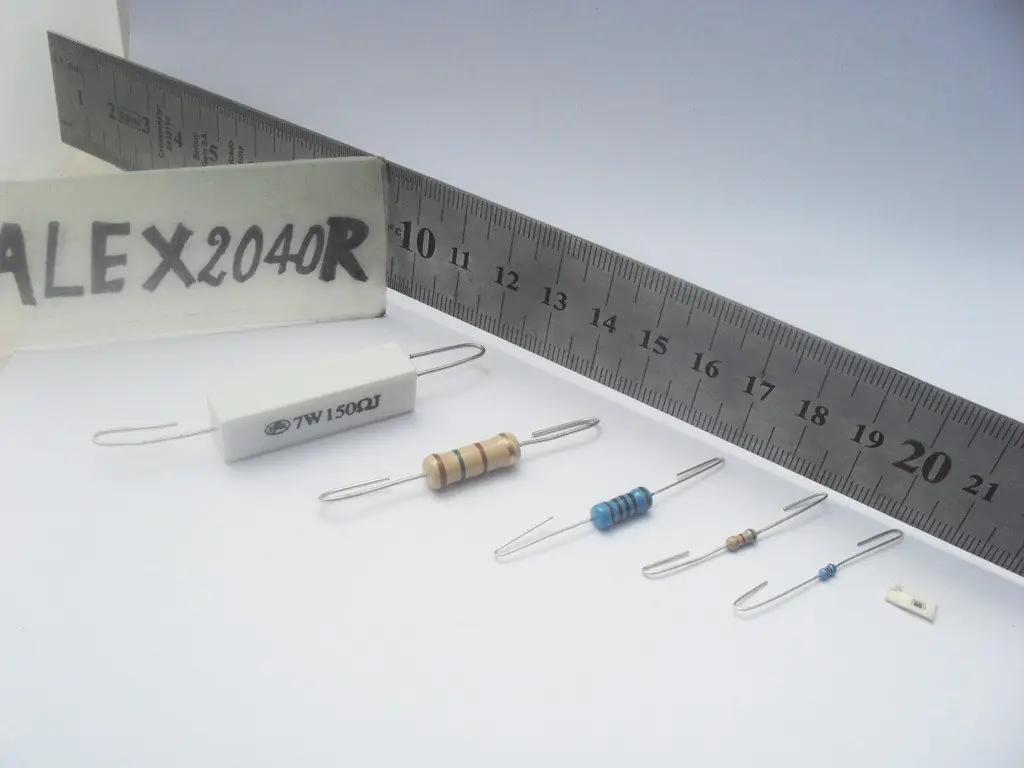

Foto comparativa de tamaño aproximado para que tengan idea.

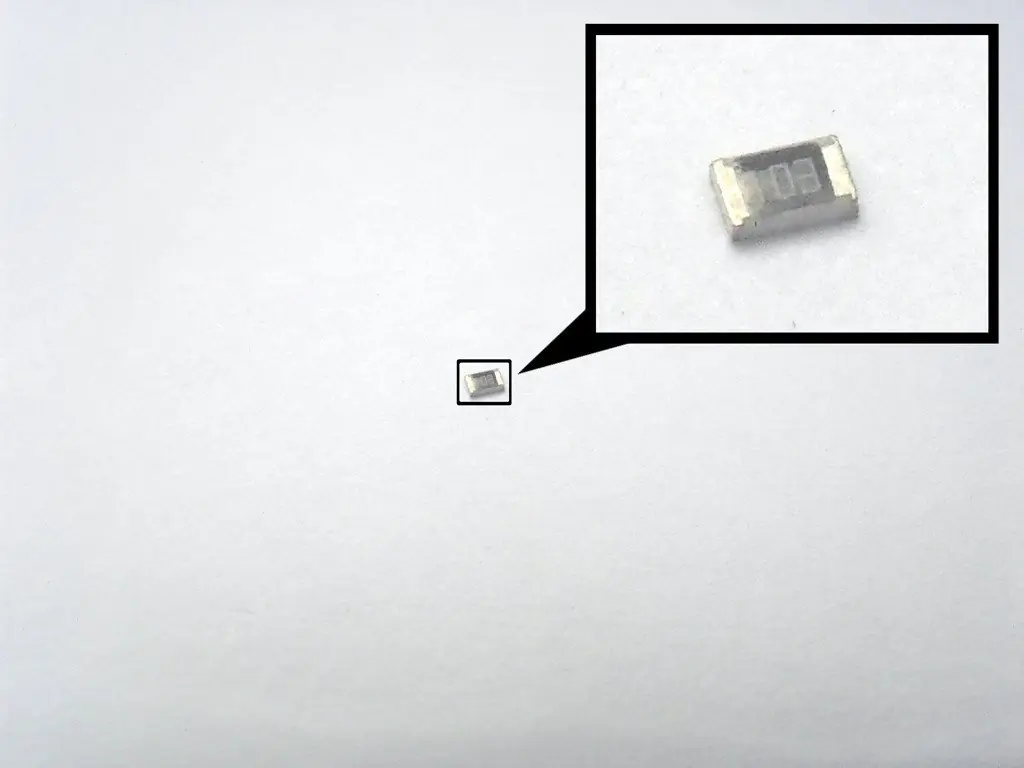

SMD (montaje superficial) son las más pequeñas, utilizadas en la microelectrónica, como celulares, tablets, entre otros, donde hay poco espacio y son productos de reducido tamaño. Su valor es 10K, lo que serían 10000 ohmios. Son 10 + 3 ceros. Por ello el código (103).

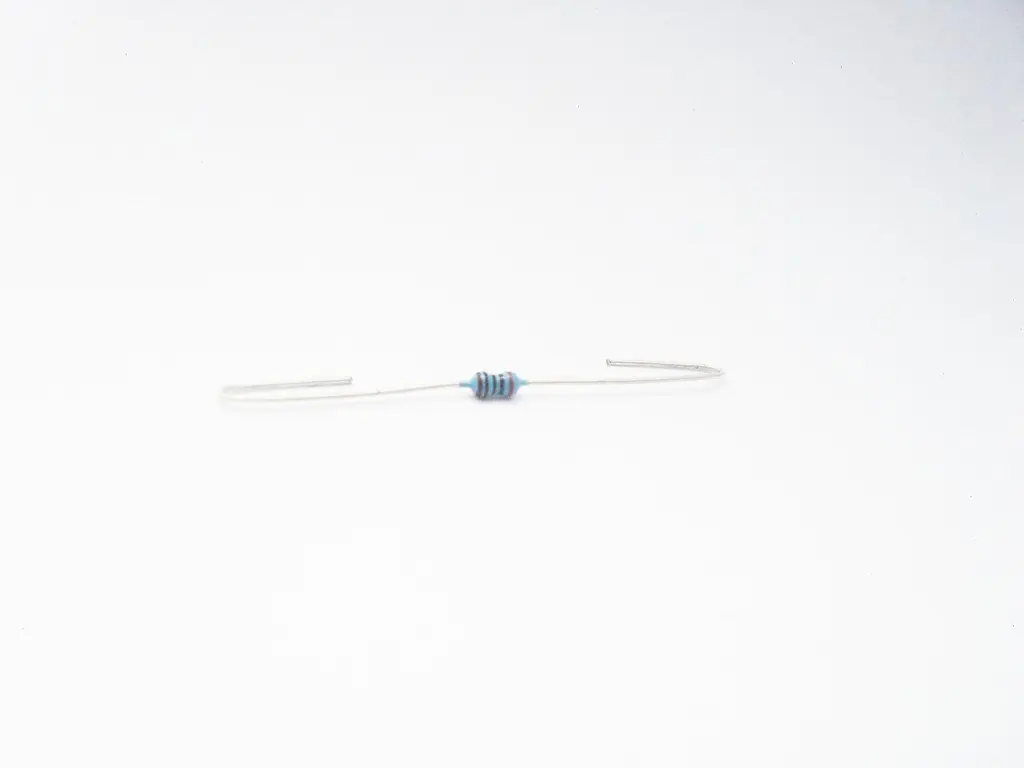

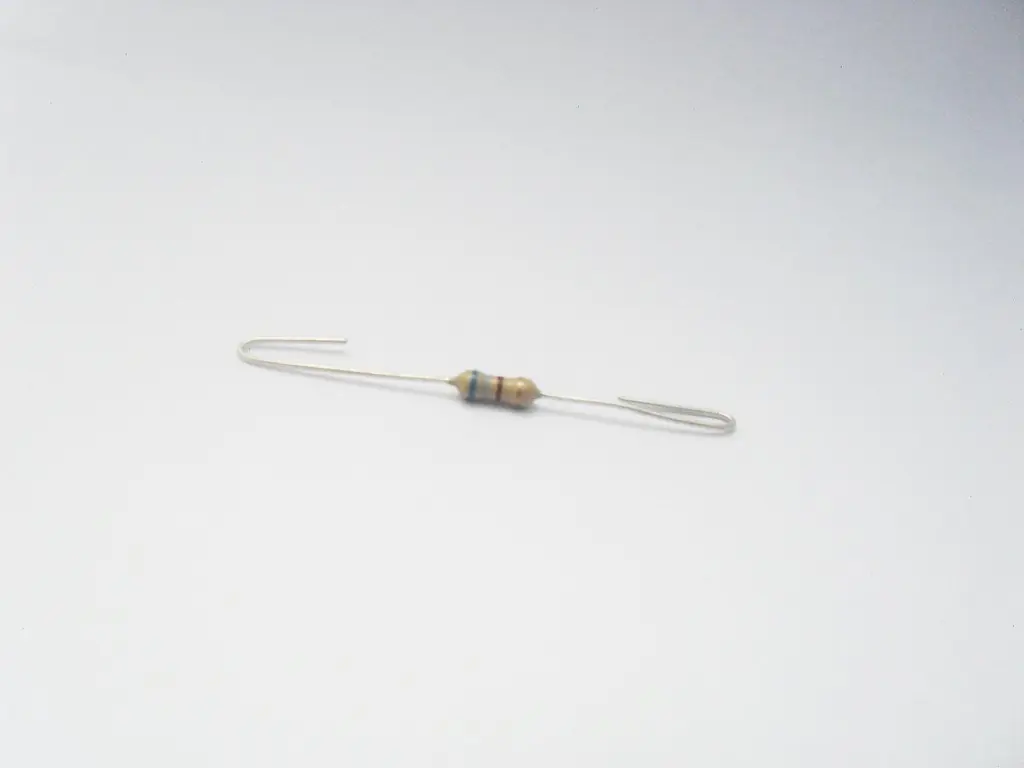

Resistencia de carbón, su valor 200 ohmios, porcentaje de exactitud del valor 1%, 1/8 watts de potencia, son las más chicas dentro de las estándar.

Resistencia de carbón, su valor 680 ohmios, porcentaje de exactitud del valor 5%, 1/4 watts de potencia, son las de tamaño frecuente.

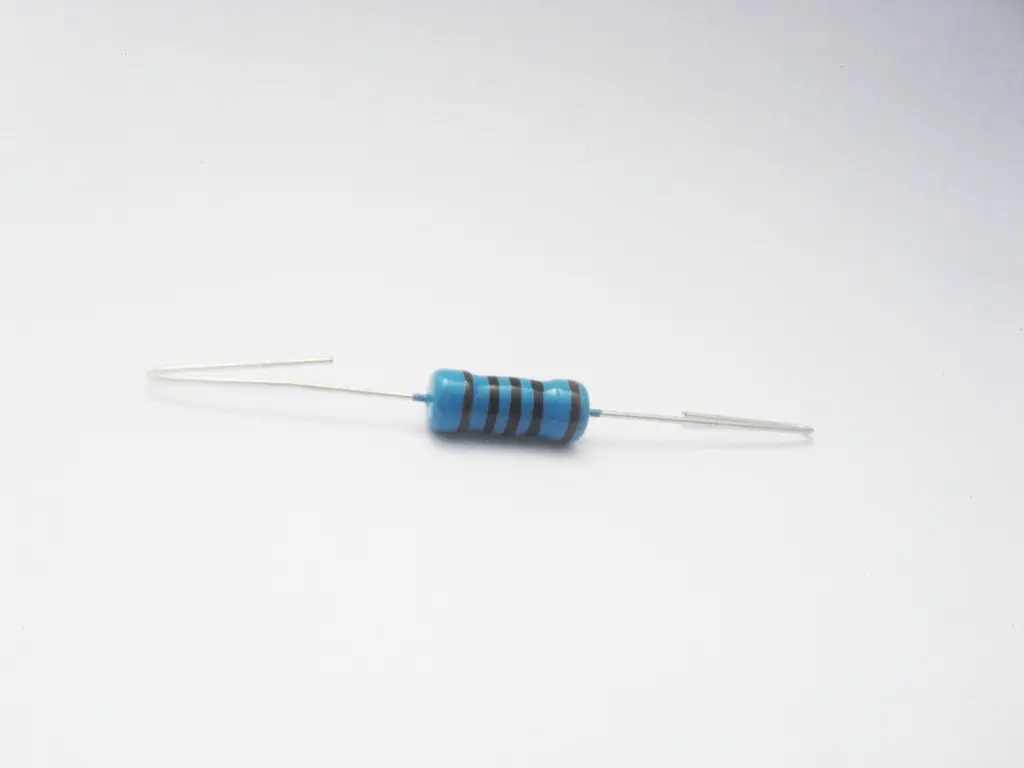

Resistencia de film metal, su valor 100 ohmios, porcentaje de exactitud del valor 1%, 2 watts de potencia, tamaño mediano.

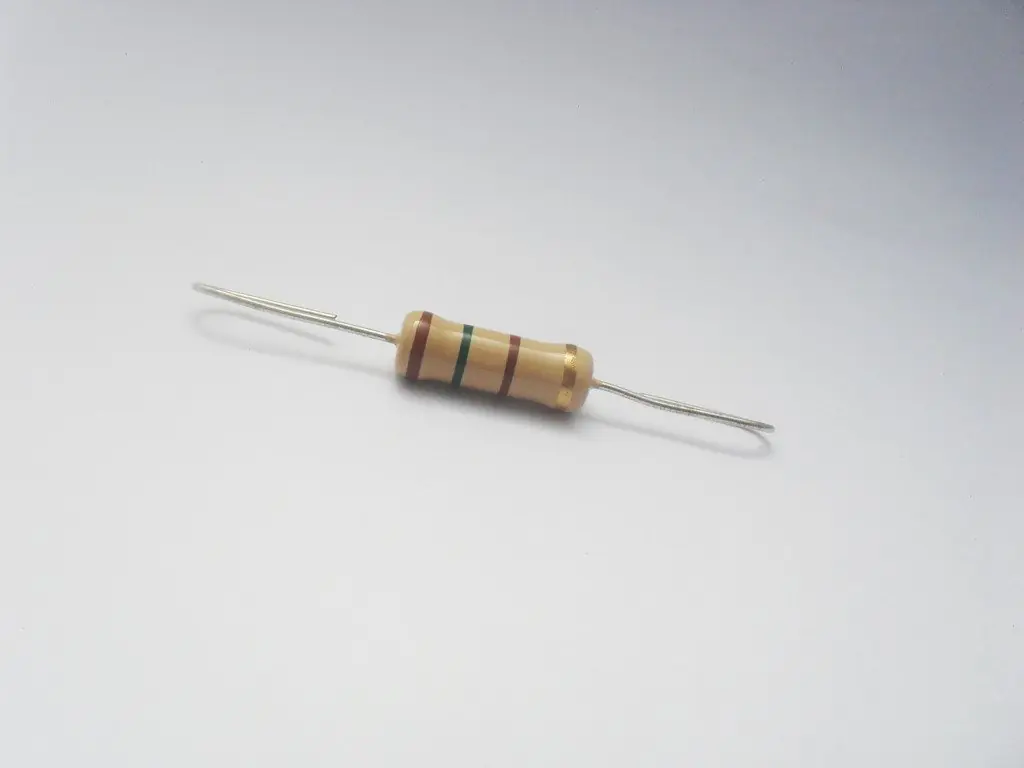

Resistencia de carbón, su valor 150 ohmios, porcentaje de exactitud del valor 5%, 2 watts de potencia, tamaño mediano.

Cerámicas (también mal llamadas de arena), el valor y potencia viene escrito, tamaño grande. Son utilizadas en etapas de potencia como amplificadores de audio, cargadores de baterías de coches.

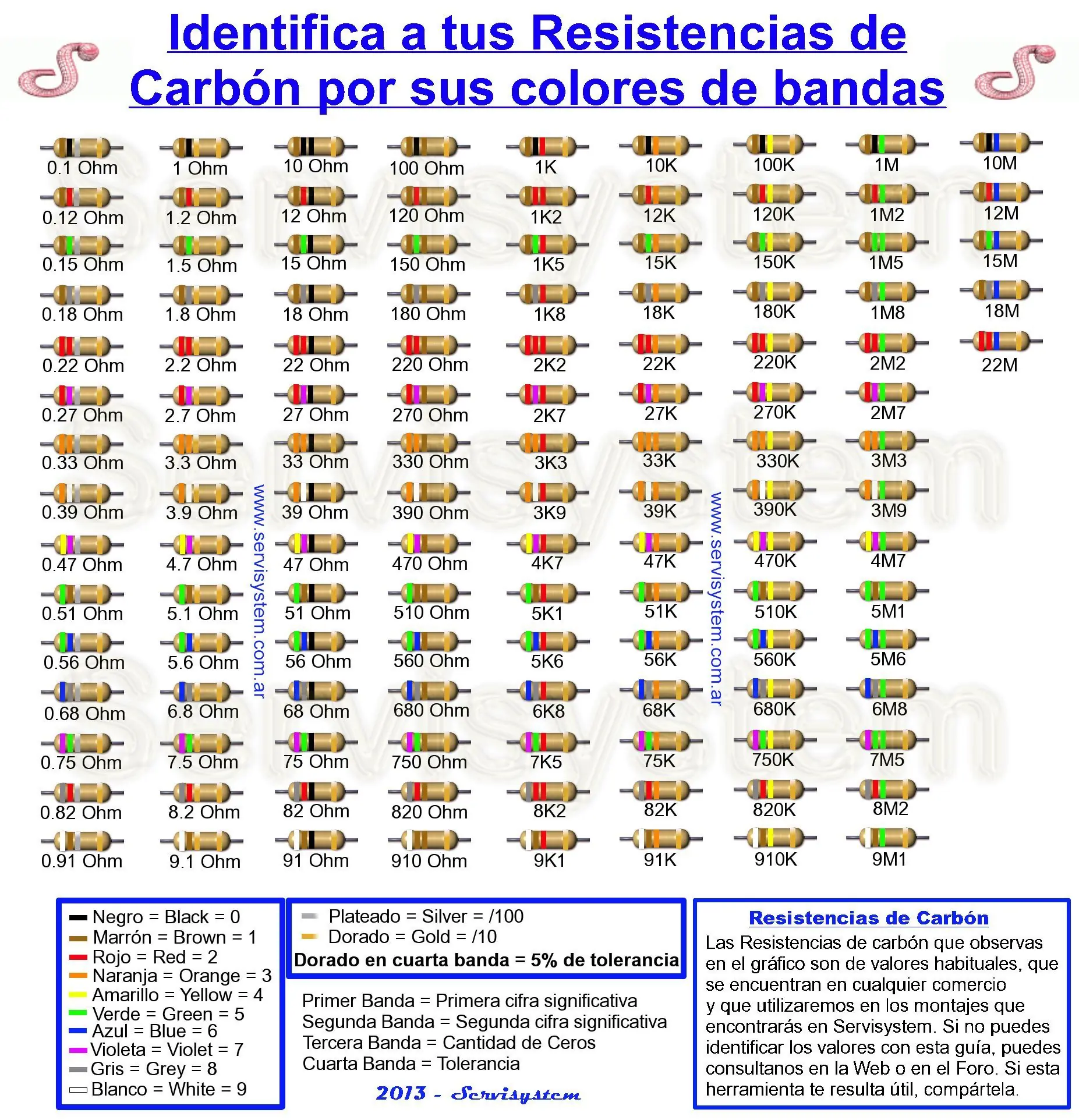

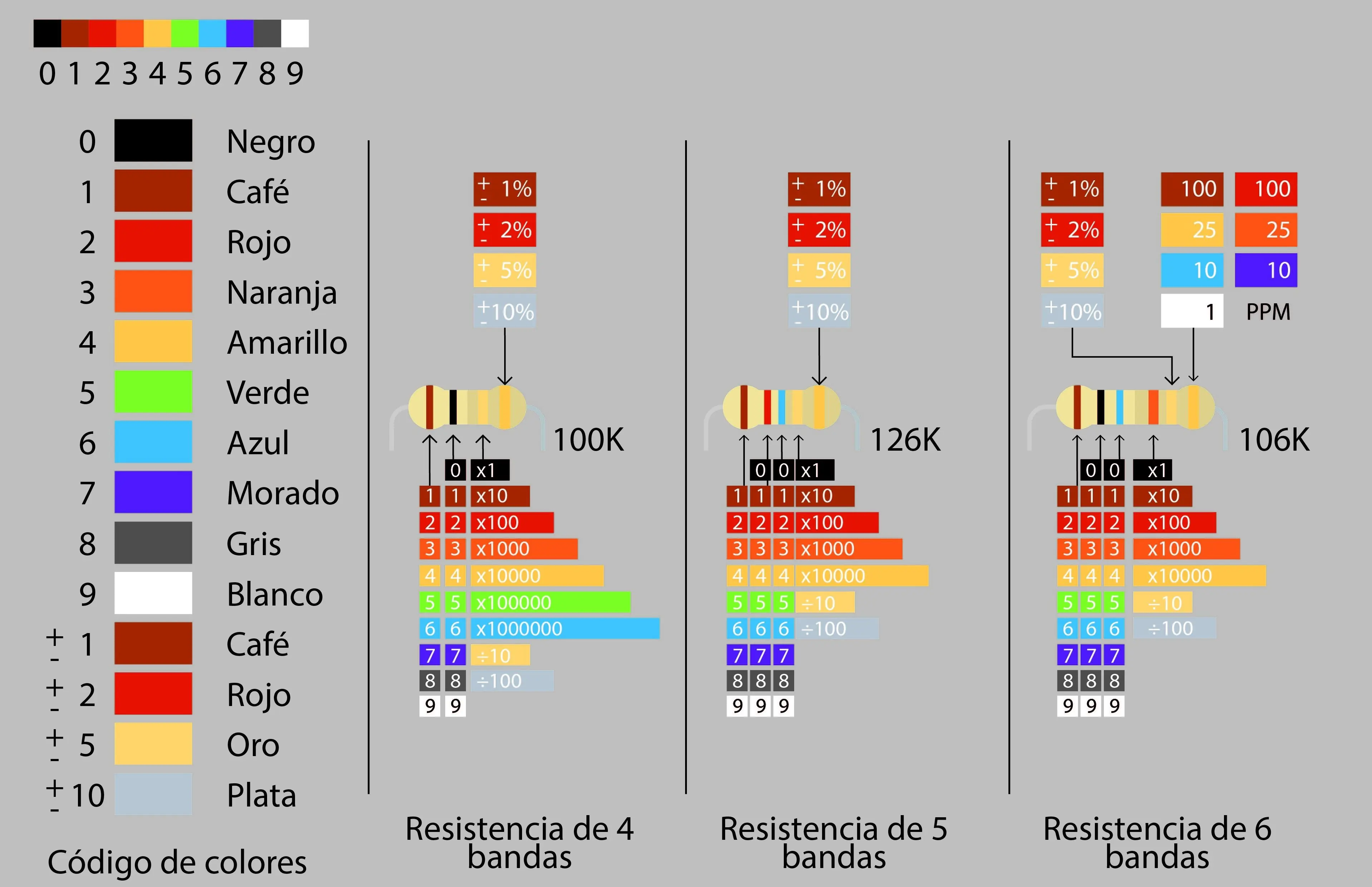

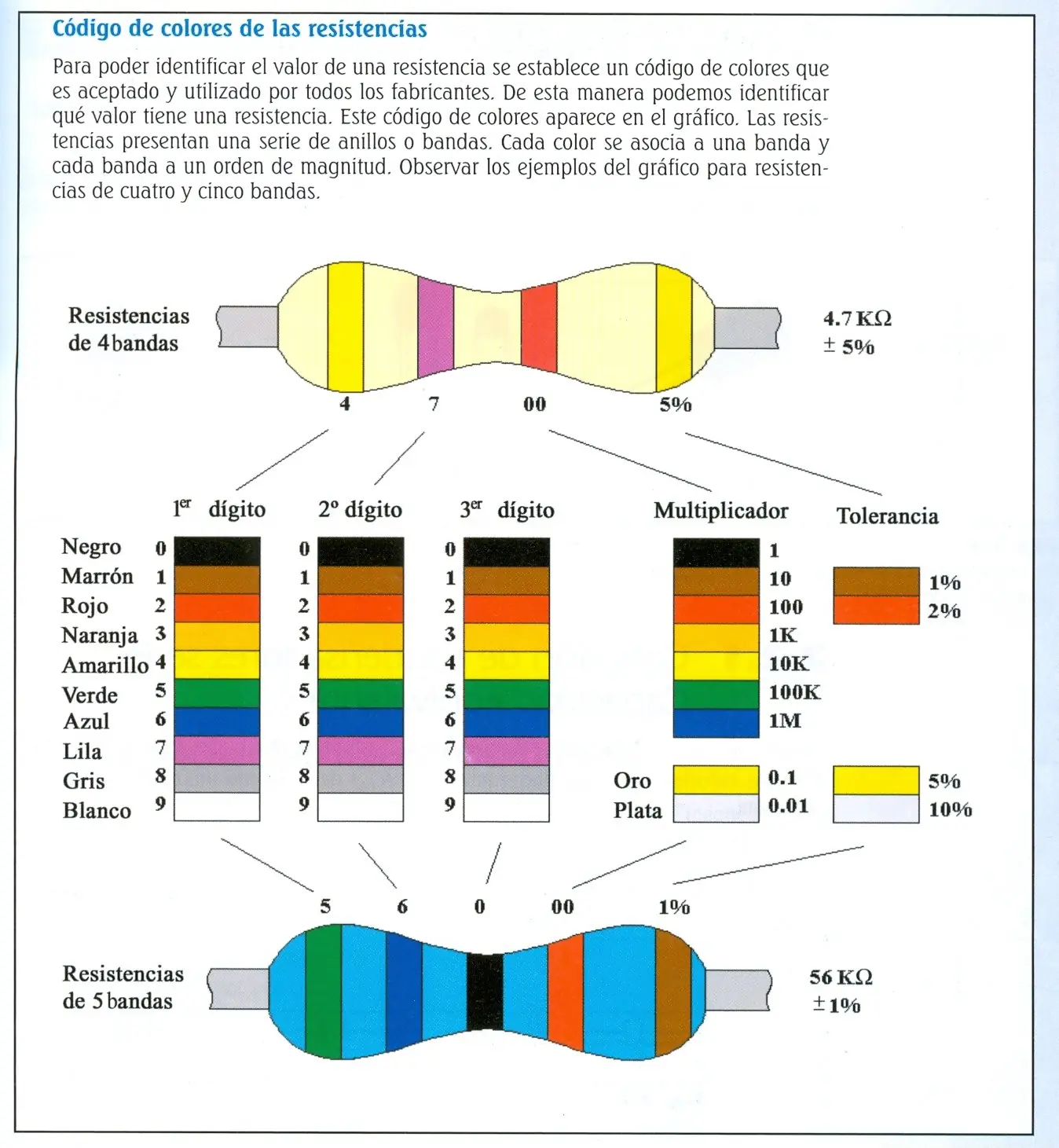

Código de colores

(Aprende) Colores resistencias Megapost [IC]

Ejemplos prácticos

Web "NIVEL RATA"
para calcular el valor sin estudiar la tabla

Solo cuentan la cantidad de rayitas (bandas) que tiene, seleccionan entre 4/5/6 y solo seleccionan los colores, y les aparecerá el valor desconocido. Es muy bueno para las de 6 bandas que son fácil de equivocarse.

-----> [Calculador de código de colores de resistencias] <-----

En esta web también encontrarán más info de utilidad...

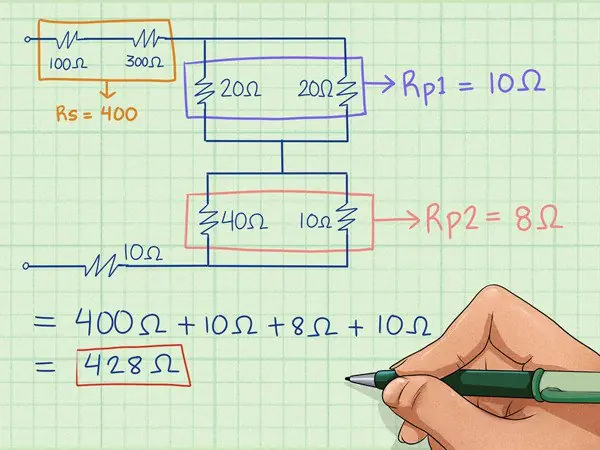

Si no encuentras el valor que necesitas puedes llegar a él sumando, o restando con los siguientes cálculos:

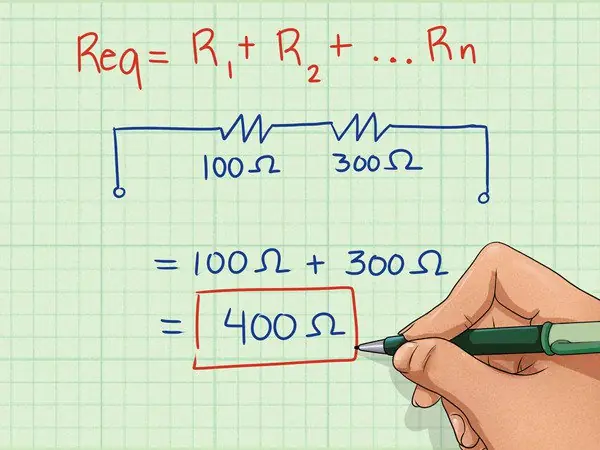

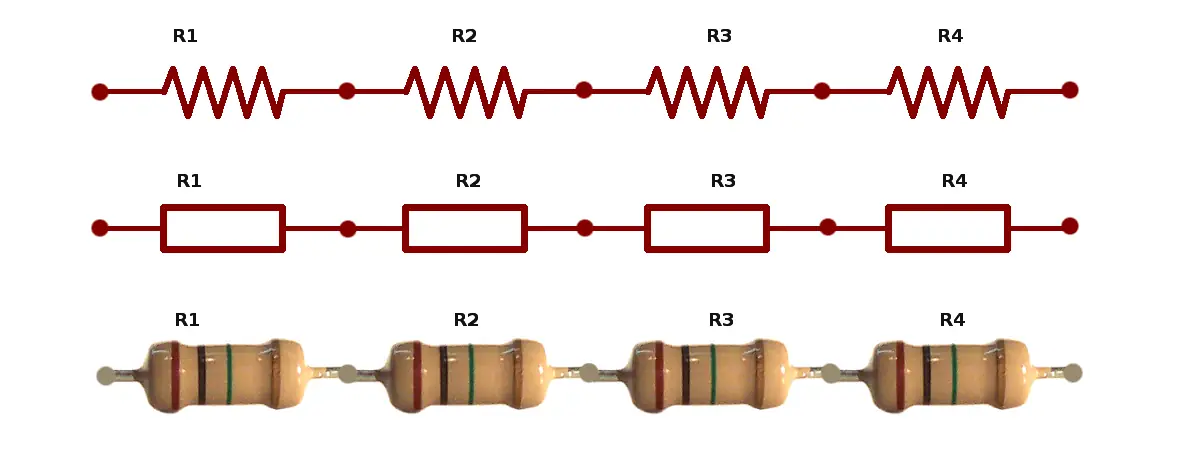

Para sumarlas es muy sencillo, solo las colocas EN SERIE o sea una después de otra.

Se pueden colocar desde dos, hasta la cantidad que necesites.

•La resistencia total equivalente de un circuito serie, es igual a la suma de cada una de las resistencias del circuito.

RT = R1 + R2 + R3 +R4

•La corriente total en un circuito serie es igual en todas partes del circuito.

IT = I1 = I2 = I3 = I4

•La tensión en un circuito serie, es igual a la suma de las caídas de tensión en cada una de las resistencias.

VT = V1 + V2 + V3 + V4

•La potencia total en un circuito serie, es igual a la suma de las potencias parciales.

PT = P1 + P2 + P3 + P4

Ejemplo:
(1k + 2,7k + 10k) = 13,7K (13700 ohmios).

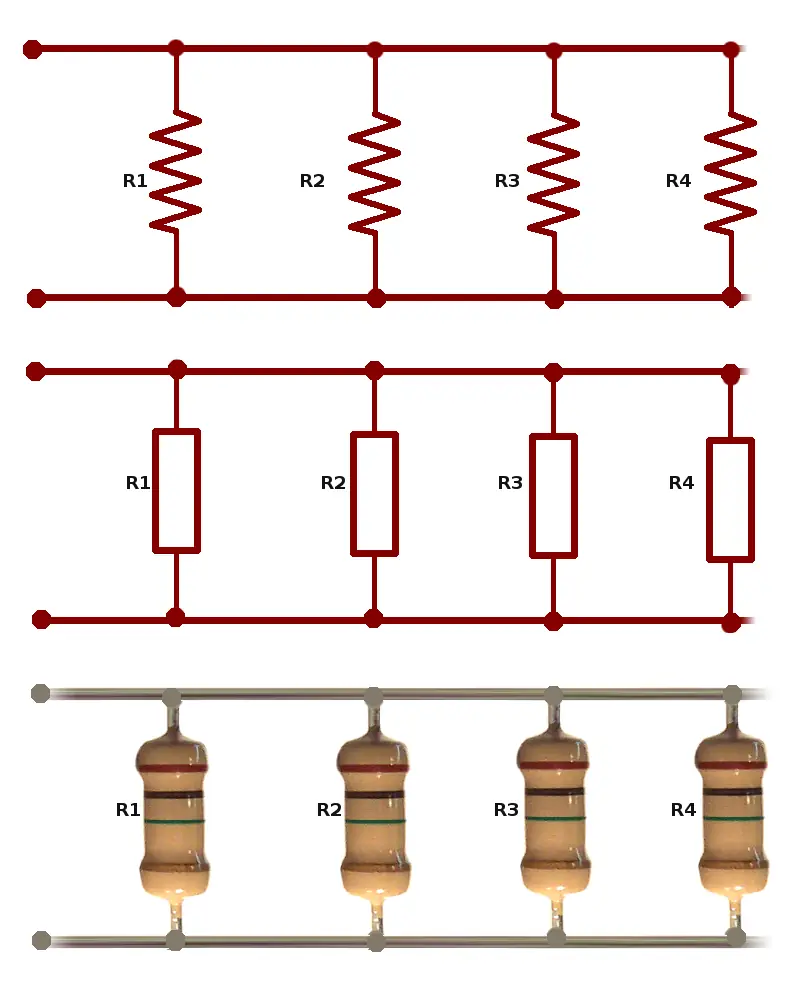

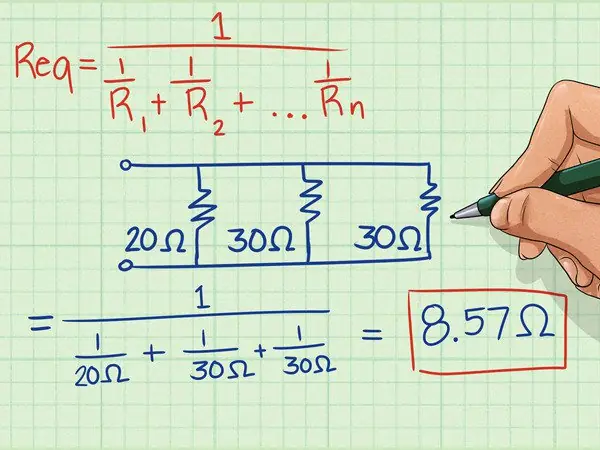

Para restarlas es más complejo, se las colocas EN PARALELO.

Se pueden colocar desde dos, hasta la cantidad que necesites.

El valor total será menor, al de la resistencia más pequeña.

•La resistencia total equivalente es igual a la suma del reciproco de la suma de las inversas de cada resistor.

•La tensión aplicada es igual en todas las ramas del circuito.

VT = V1 + V2 + V3 + V4

•La corriente total es igual a la suma de las corrientes de cada rama.
IT = I1 + I2 + I3 + I4

•La potencia total es igual a la suma de las potencias por separado.

PT = P1 + P2 + P3 + P4

Ejemplo:
1/(1/1k + 1/2,7k + 1/10k) = 0,680K (680,101 ohmios).
