¡Hola! Sean bienvenidos y bienvenidas continuamos aqui en esta fantástica practica!
Estos son mis otros aportes para que lleven la secuencia de la practica!
link Introducción a la Electrónica:
link practica 1:
link practica 2:
seguimos con estos otros TTL compuertas logicas SN 7402 Nor
su tabla de verdad es la siguiente:
mABX= ¯(A*B)
0001
1100
2010
3110
Esta es la representacioón grafica del circuito como tal del TTL SN 7402 Nor y de lo que vamos a montar en la tablilla de pruebas eso con muchos agujeros.

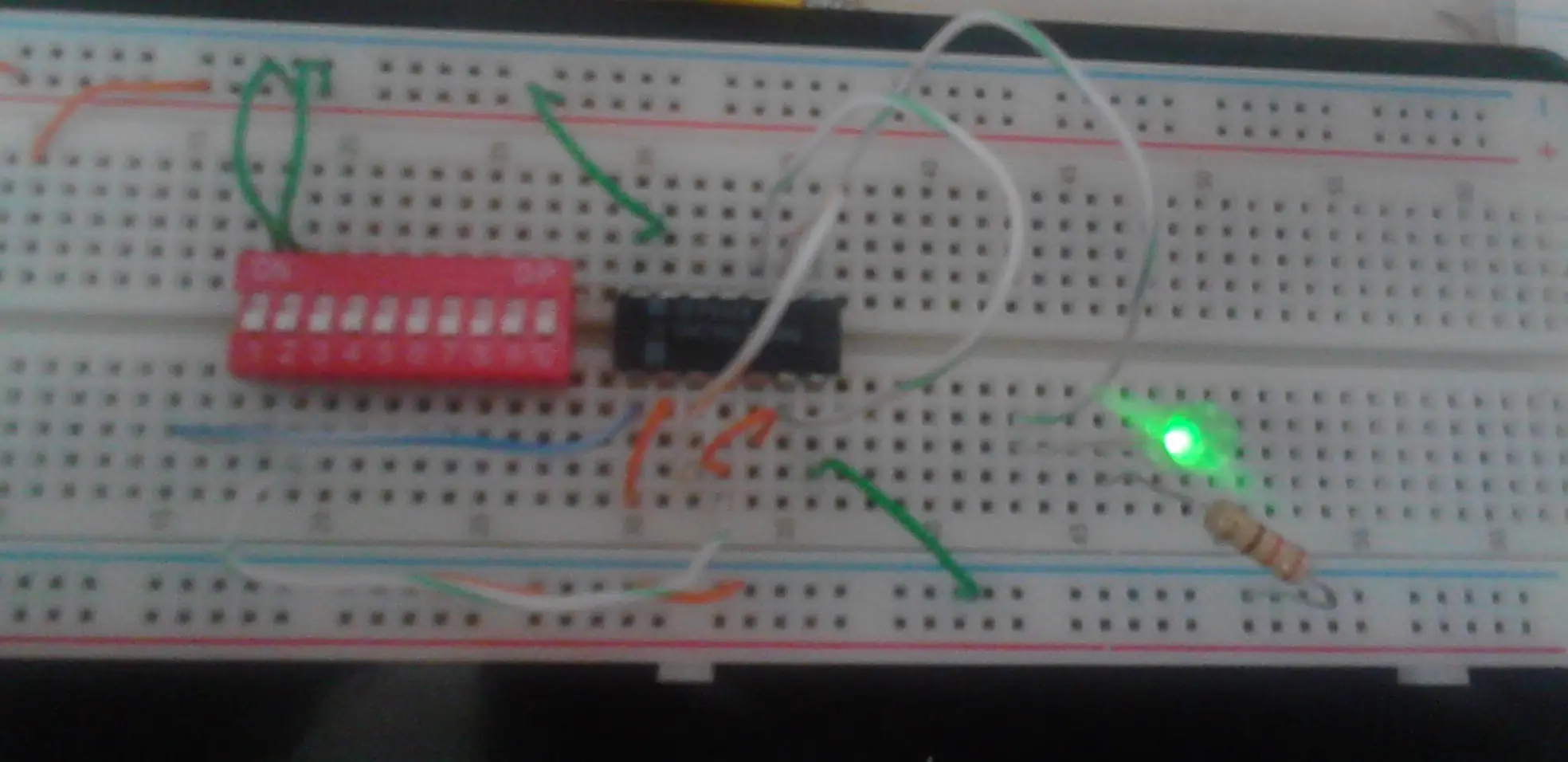

solo saque foto de esta pero les digo que funciona se cumplen todos los estados de dicha tabla de verdad.
TTL SN 7402 Nor (0+0=1)
un poco mas para que no se vayan sin saberlo !!!
RESPUESTA AL CUESTIONARIO:
mA BNandAndOrNorExor
00 010010
10 110101
21 010101
31 101100
¿Quién desarrollo la algebra booleana?
Se denomina así en honor a George Boole (2 de noviembre de 1815 a 8 de diciembre de 1864), matemático inglés autodidacta, que fue el primero en definirla como parte de un sistema lógico, inicialmente en un pequeño folleto: The Mathematical Analysis of Logic, 1 publicado en 1847, en respuesta a una controversia en curso entre Augustus De Morgan y sir William Rowan Hamilton. El álgebra de Boole fue un intento de utilizar las técnicas algebraicas para tratar expresiones de la lógica proposicional. Más tarde fue extendido como un libro más importante: An Investigation of the Laws of Thought on Which are Founded the Mathematical Theories of Logic and Probabilities (también conocido Como An Investigation of the Laws of Thought2 o simplemente The Laws of Thought3), publicado en 1854.
En la actualidad, el álgebra de Boole se aplica de forma generalizada en el ámbito del diseño electrónico. Claude Shannon fue el primero en aplicarla en el diseño de circuitos de conmutación eléctrica biestables, en 1948.
Esta lógica se puede aplicar a dos campos:
*Al análisis, porque es una forma concreta de describir cómo funcionan los circuitos.
*Al diseño, ya que teniendo una función aplicamos dicha álgebra, para poder desarrollar una implementación de la función.
Palabras del matemático:
“Las interpretaciones respectivas de los símbolos 0 y 1 en el sistema de lógica son Nada y Universo.”
*¿Cuál es el significado de TTL?
TTL es la sigla en inglés de transistor-transistor logic, es decir, «lógica transistor a transistor». Es una tecnología de construcción de circuitos electrónicos digitales. En los componentes fabricados con tecnología TTLRS los elementos de entrada y salida del dispositivo son: Transistor de unión bipolar o transistores bipolares.
* ¿Cuál es el significado de VCC?
Es el voltaje de corriente continua, se le dice también corriente continua o directa.
La gráfica de una señal de corriente continua se ve una línea recta, eso significa que mantiene su valor en el tiempo; por ejemplo una batería de 1,5 alcalina.
*¿Cuál es el máximo valor de voltaje de alimentación para un circuito típico TTL?
Su tensión de alimentación característica se halla comprendida entre los 4,75V y los 5,25V (como se ve, un rango muy estrecho). Normalmente TTL trabaja con 5V.
Los niveles lógicos vienen definidos por el rango de tensión comprendida entre 0,0V y 0,8V para el estado L (bajo) y los 5,4V en VCC para el estado H (alto).
* ¿Cuál es el significa de GND?
La GND "ground" = Tierra en inglés. Forma parte del circuito como línea de retorno de la corriente, que siempre se tiene que cerrar por algún sitio, y se conectan a ella uno de los polos de la alimentación general. que normalmente es el polo negativo.
Recomendaciones:
Cuidar el circuito con el regulador de voltaje 7805 para que no se averíen los TTL y se pueda realizar todo bajo control, ener mucho cuidado en el momento de colocar los TTL sobre la protoboard y no doblar sus patitas calzando todo en su lugar en el medio de dicha tablilla de circuito, colocar con los cables su debida fuente de poder y salida a tierra, y haciendo funcionar aparte de la entrada de los Led.
También verificar que los cables de conexiones no estén en corto, ya que son frágiles si se tensan muy bruscos, y pelar la parte correspondiente que insertamos en la protoboard, y la correcta polarización de los Led para que reciba el voltaje para su encendido de acuerdo a su respectivo montaje del TTL.
También verificar que los cables de conexiones no estén en corto, ya que son frágiles si se tensan muy bruscos, y pelar la parte correspondiente que insertamos en la protoboard, y la correcta polarización de los Led para que reciba el voltaje para su encendido de acuerdo a su respectivo montaje del TTL.
