¿Qué es un osciloscopio?
Un osciloscopio es un instrumento de medición que nos permite ver el comportamiento de una señal o voltaje a lo largo del tiempo.
Divisiones
Cómo pueden ver en esa imagen, la pantalla del osciloscopio está dividida en pequeños cuadrados llamados divisiones.
10 divisiones horizontales y 8 divisiones verticales.
El valor de cada división está determidado por las perillas de VOLTS/DIV y TIME/DIV
Marcados como B1, B2 y H2 en la siguiente imagen
Los puntos rojos son los controles variables, que siempre deben estar en la posición CAL, de no estar en la posición CAL, las mediciones no van a ser precisas.
Los controles variables son para Canal 1, 2, y para la perilla de TIME/DIV.
Acoplamiento
El acoplamiendo AC te permite seleccionar si lo que quieres medir es el valor de AC presente en un voltaje de DC, es muy útil si lo que quieres es medir el rizo de un voltaje de DC.

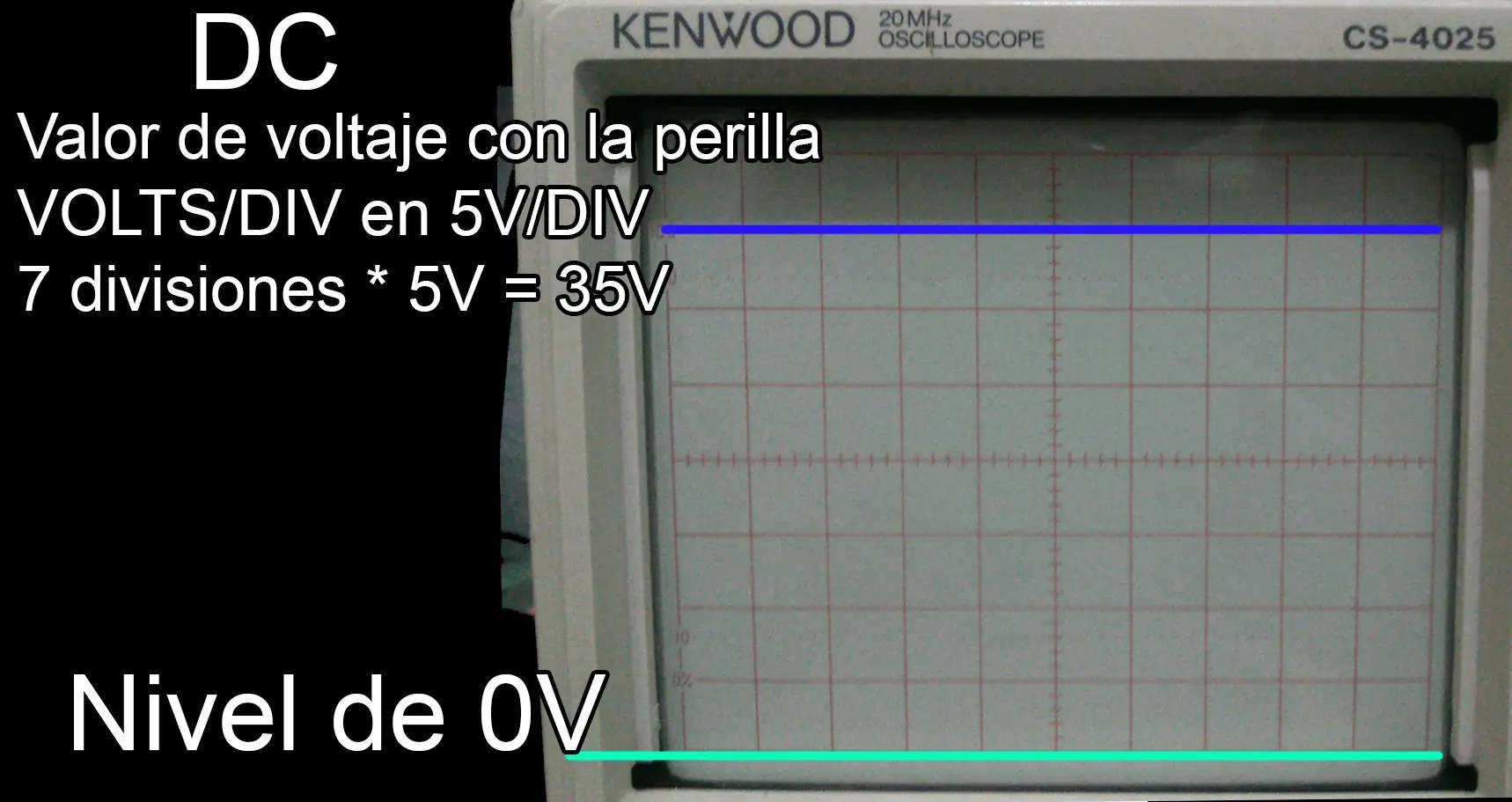

El coplamiendo DC te permite ver el nivel de voltaje.
Ejemplos
Obviamente dichos valores van a cambiar de acuerdo con las posiciones de las perillas VOLTS/DIV y TIME/DIV.
También es muy importante tomar en cuenta si la sonda tiene un switch de atenuación X1 o X10, para que los resultados de las mediciones sean precisos, ya que no es lo mismo ver una señal que aparentemente es de 10V pico a pico, si no nos damos cuenta que la sonda está en la posición de atenuación X10 que indicaría que la señal es de 100V pico a pico y no 10V.
Trigger o disparo
El trigger o "disparo" (cómo se le conoce en Español) nos ayuda para mantener la señal "congelada" en la pantalla del osciloscopio.
El trigger lo que hace es dibujar la señal en el mismo momento una y otra vez, dándonos la sensación de que la señal se ha detenido.
También podemos cambiar el nivel donde se hace el trigger
Pero si nos salimos del límite de la señal, donde no es posible conseguir que el osciloscopio pueda hacer el trigger, nos vamos a encontrar con algo parecido a esto

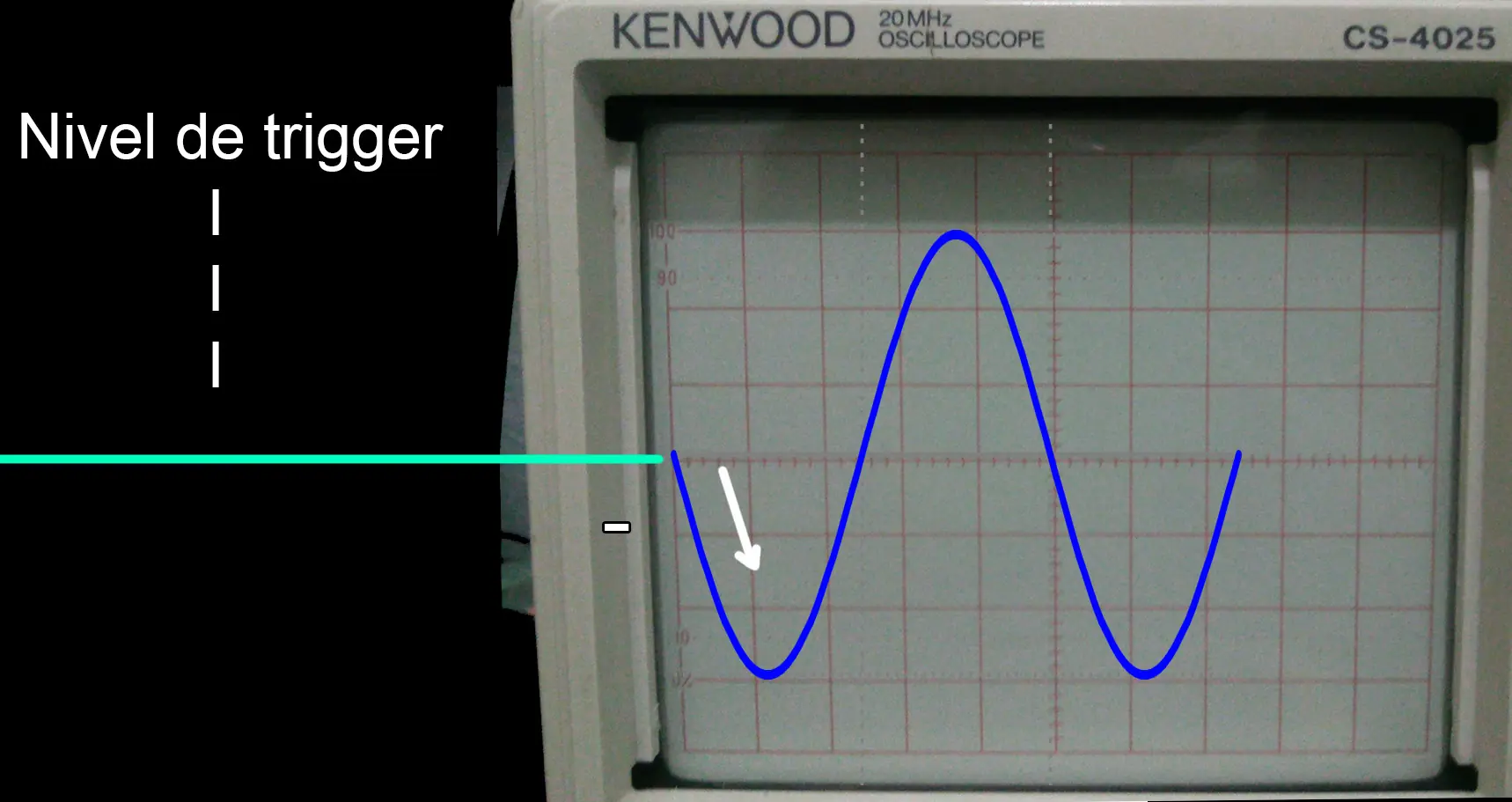

Añadido a poder cambiar el nivel de trigger, también podemos cambiar la dirección en donde se hace el trigger, ya sea hacer el trigger en la parte positiva o ascendente de la señal, o hacerlo en la parte negativa o descendente de la señal.
Trigger +
Trigger -
Acoplamiento de trigger
El acoplamiento de trigger, en mi osciloscopio está marcado como AC, TV-F y TV-L
TV-F y L son usados para hace el trigger el los cuadros (F) o en las líneas (L) en la señal de video compuesto, y pues cómo las TV de tubo ya no son tan importantes, esos modos ya casi no se usan.
El acoplamiento AC del trigger, es lo que vas a querer usar siempre.
Source o fuente

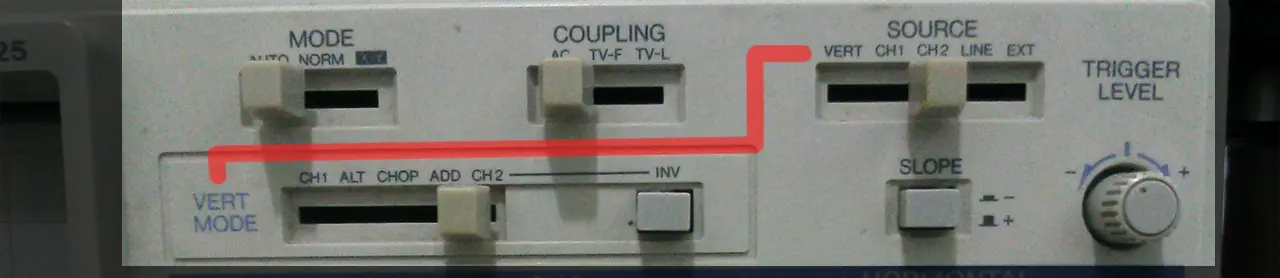

Este botón o palanca selecciona de donde va a provenir la fuente del trigger, si de la señal del canal 1, canal 2, de la línea de voltaje (50/60Hz) o de alguna fuente externa.
Mi osciloscopio solo tiene VERT, CH1, CH2, LINE, y EXT.
VERT va a obtener el trigger de la señal del canal 1 siempre y cuando el selector de modo esté en CH1, ALT, CHOP o ADD, si el selector de modo está en CH2, el trigger se va a obtener de la señal del canal 2, aún sin seleccionar CH2 en la fuente del trigger.
CH1 va a obtener el trigger de la señal de canal 1.
CH2 va a obtener el trigger de la señal de canal 2.
LINE va a obtener el trigger de la señal de la toma de corriente, 50/60Hz.
EXT va a obtener el trigger de una señal externa.
Modo de trigger
En mi osciloscopio está marcado como AUTO, NORM y X-Y
AUTO, siempre te va a mostrar rasto, exista trigger o no.
NORM, solo te va a mostrar rastro al existir trigger válido en la señal, si no hay trigger no vas a tener rastro.
X-Y, va a pasar por alto la cofiguración de TIME/DIV, y en lugar de mostrarte tiempo en el eje X y voltaje en el eje Y, te va a mostrar voltaje en ambos canales.

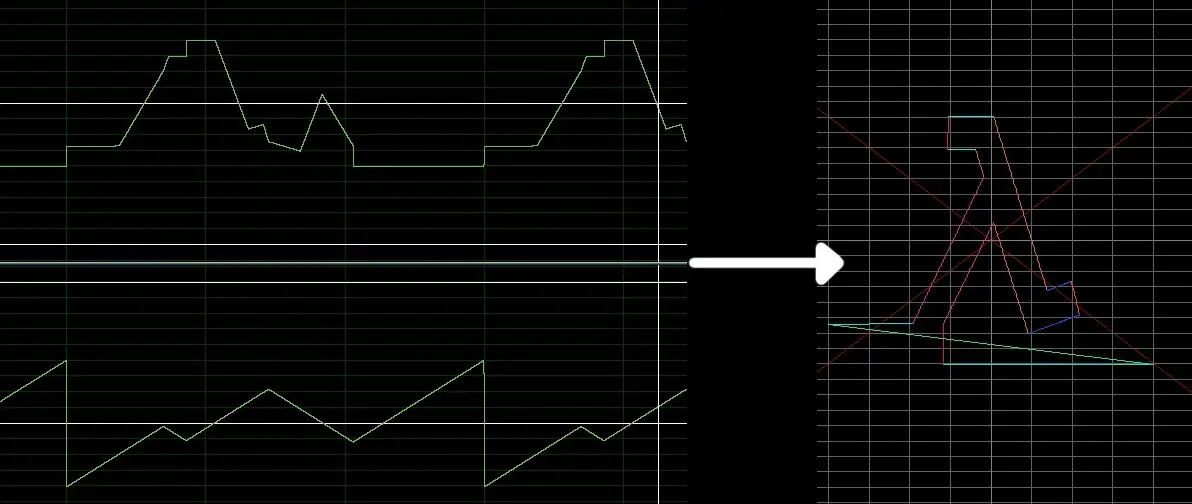

El modo X-Y es lo que te va a permitir dibujar cosas en la pantalla del osciloscopio, usando un canal para mover el haz verticalmente y otro canal para movel el haz horizontalmente.
Y pues bien, eso es lo básico que necesitan saber para utilizar un osciloscopio y no sentirse intimidados por el
.
Les hubiera puesto más imágenes y videos con señales reales en lugar de imagenes del photoshop, pero destruí la cámara de mi teléfono por querer hacer unos experimentos
.
Hasta la próxima.
