Introducción.
Cómo será de su entendimiento en los medios de almacenamiento ópticos, así sean
LaserDisc, CD, DVD, HD DVD, BluRay, MiniDisc, UMD.

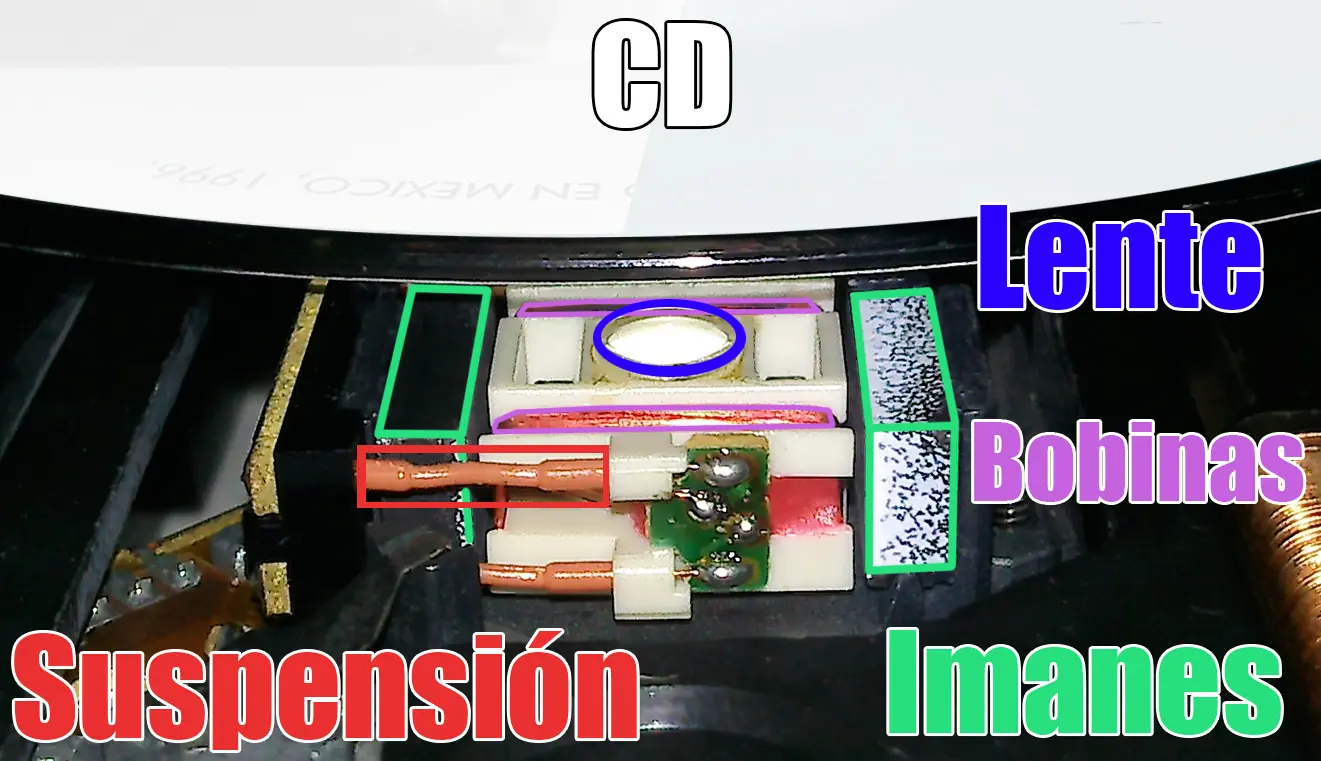

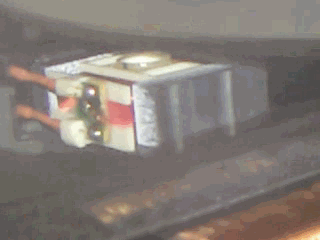

Usan para su funcionamiento un haz de luz laser, por lo cual se logra que no exista contácto entre el dispositivo recuperador OPU (Optical Pick-Up) y el medio de almacenamiendo.
¿Cómo se logra entonces el enfoque?
Fotodetectores.

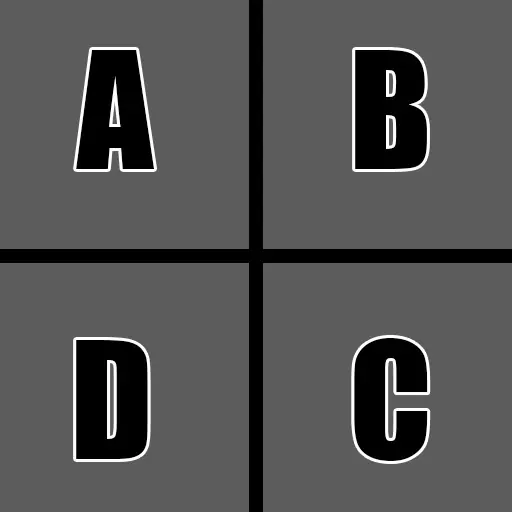

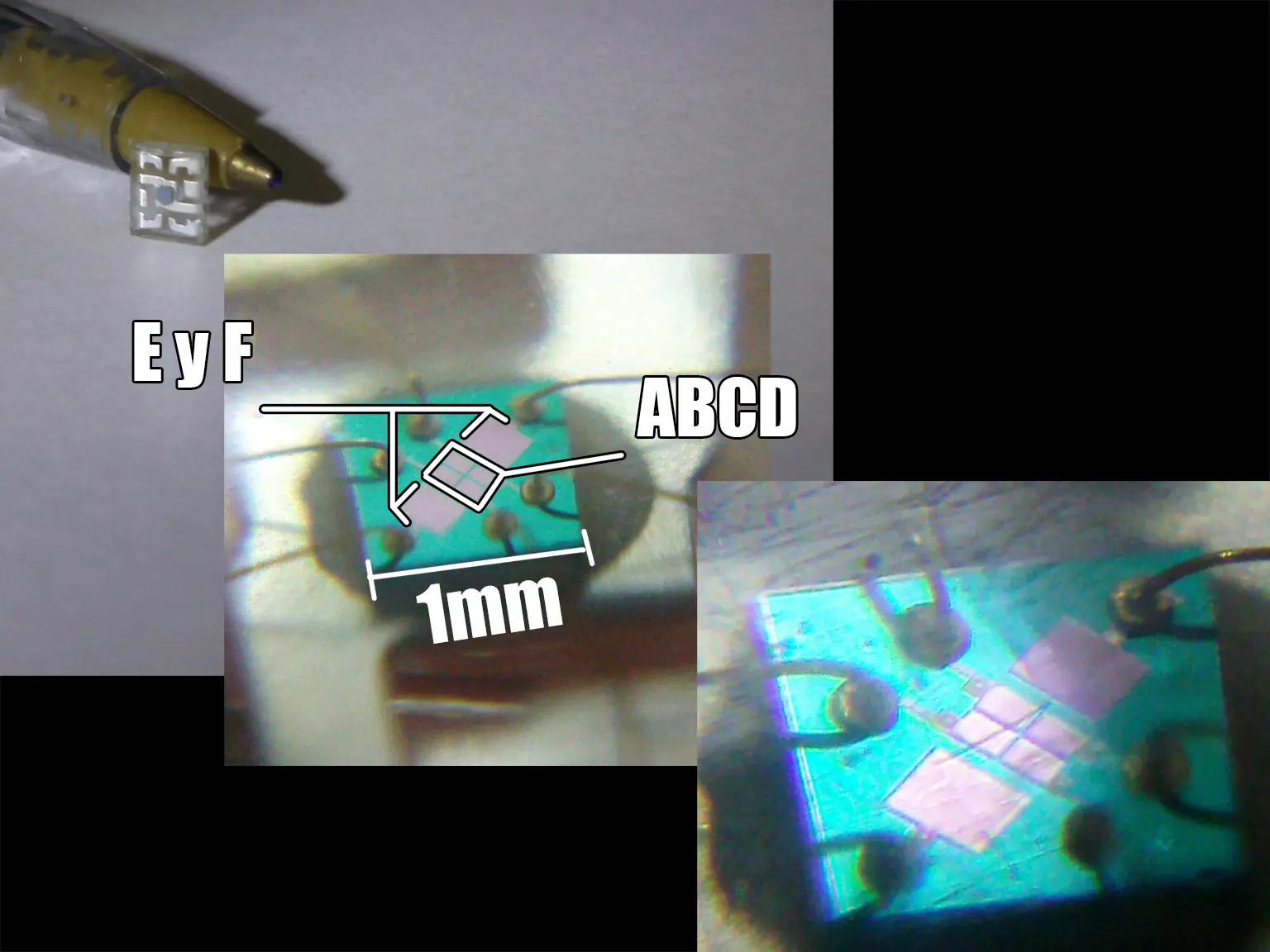

El enfoque se logra gracias a 4 fotodetectores, en un arreglo de mosaico.
Estos fotodetectores reciben el nombre de A, B, C y D.
Existen otros 2 fotodetectores llamados E y F, pero eso son para el servomecanismo de seguimiento o tracking.
Cosa que ya explicaré después.

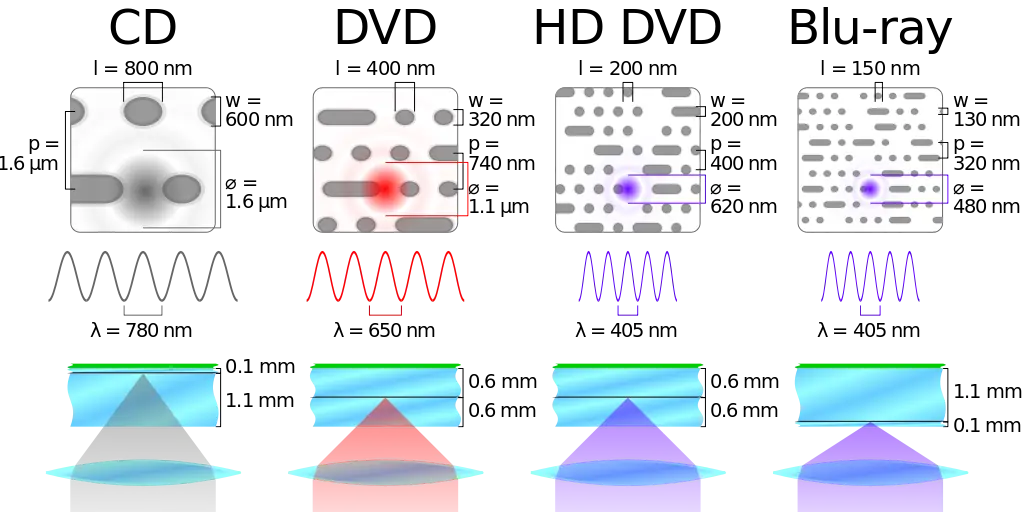

Cuando el enfoque es correcto y el haz laser está enfocado en un punto de
1,600nm (CD), 1,100nm (DVD), 620nm (HD DVD), 480nm (Blu-ray)

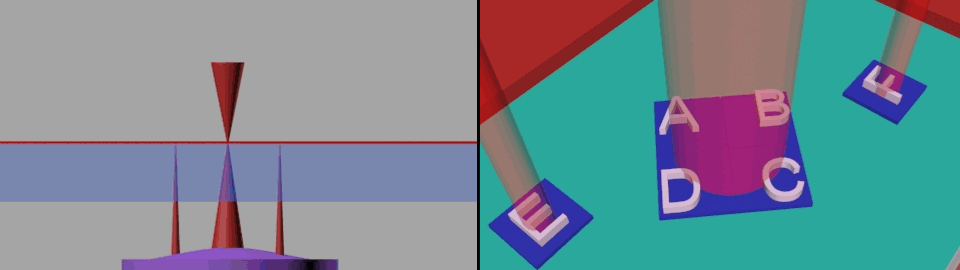

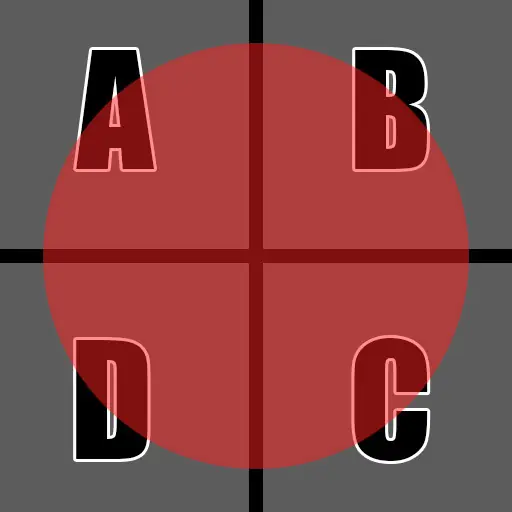

Esto es lo que se forma en la superficie de los fotodetectores
Un círculo perfecto.

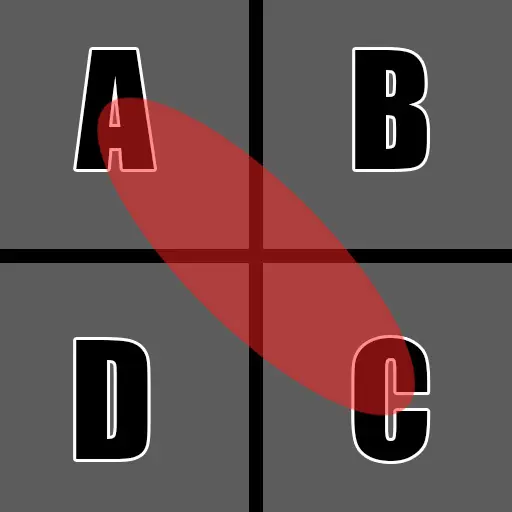

Pero cuando es enfoque no es correcto, digamos que el disco se aleja de el lente, esto es lo que se forma.

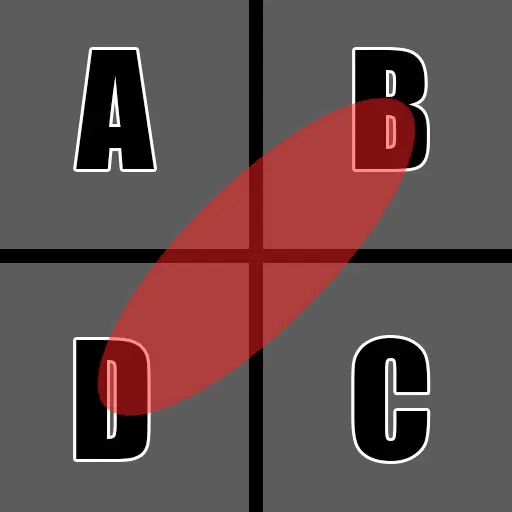

Y si en cambio el disco se acerca, se produce lo opuesto.
Ahora, ustedes se preguntaran, ¿cómo es posible que un circulo se transforme en una elipse?
La respuesta la tiene un elemento óptico llamado lente cilíndrica.

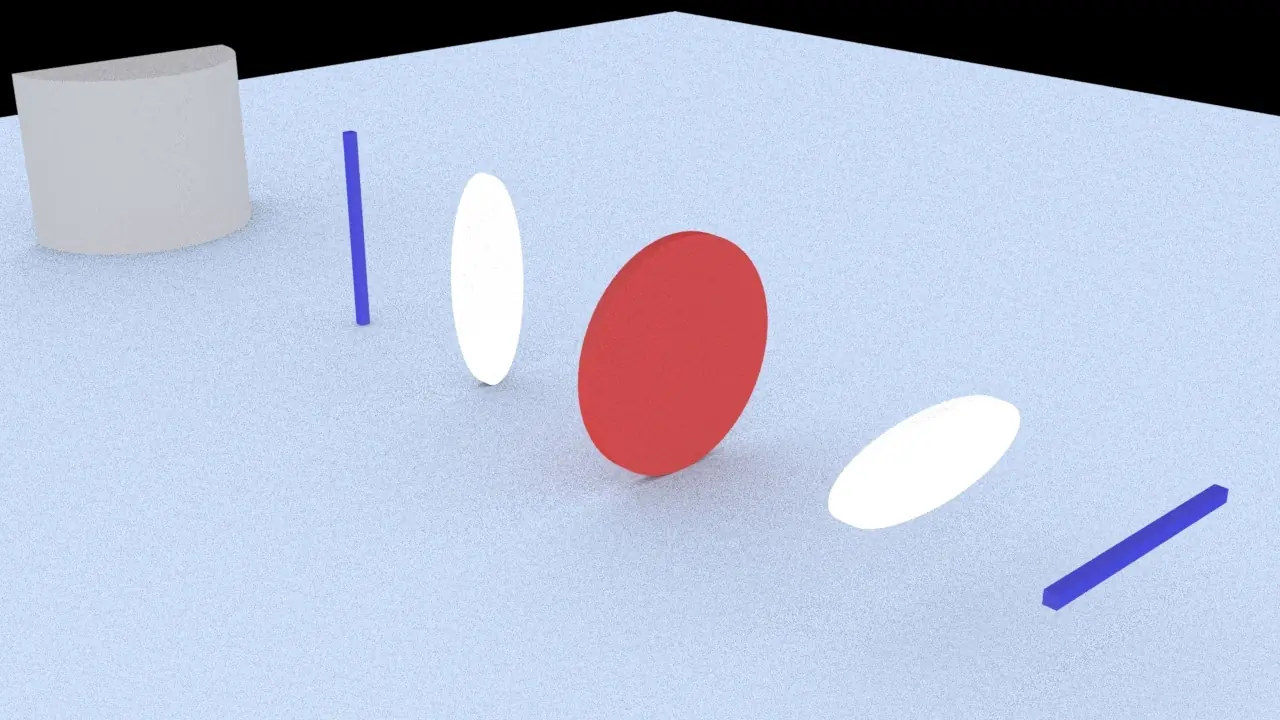

Lente cilíndrica.
Una lente ciíndrica enfoca la luz en una linea y no en un punto, cosa que hacen las lentes biconvexas comunes.
Así que el círculo que se forma en los fotodetectores, se forma solo cuando la lente ciíndrica no puede enfocar bien, y cuando se forma una elipse se quiere acercar a uno de sus puntos focales, donde aparecería una linea, pero solo se toman las partes donde se forma una elipse.
Pero para entender mejor eso, deben de estudiar algo de teoría óptica.
Servomecanismo.
Si ya comprendieron cómo se comporta la lente cilíndrica cuando la luz la atravieza, ahora vamos a ver cómo se hace para mandar el voltaje correcto y en la dirección correcta para bajar o subir la lente.

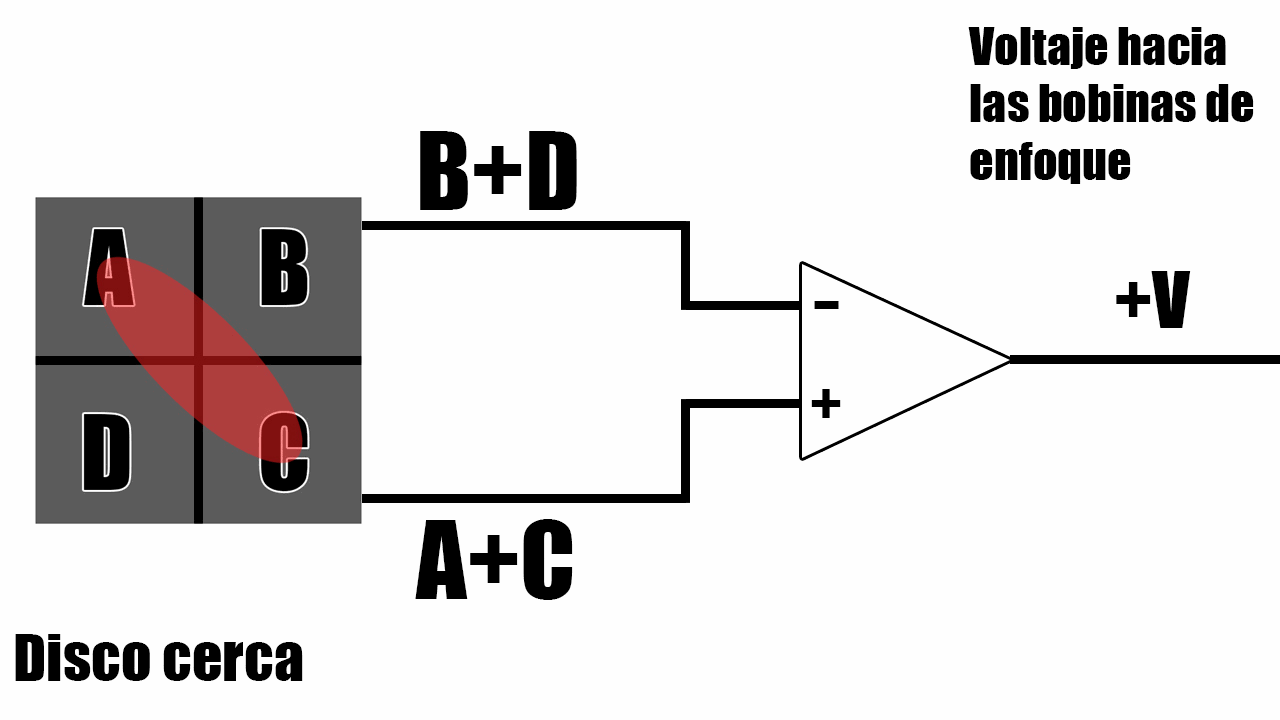

De los 4 fotodetectores, se suman la salida de ellos en pares A+C y B+D y entran a un amplificador operacional, el cual entrega a su salida un voltaje positivo o negativo, dependiendo si se quiere subir o bajar el lente.
Y ese proceso continúa durante toda la reproducción del disco.
