hola gente de taringa aqui les dejo este post de cosas que puedes crear tu mismo con ingenio y a tu gusto espero que les guste
Construir tu cabaña o casa en Super Adobe
Para los que se preguntan ¿Que es Super Adobe? Les comento que es una técnica de construción basada en bolsas o tubos de plástico llenados con tierra y comprimidos. Fue desarrollada por un arquitecto Iraní. Mas información acá: http://en.wikipedia.org/wiki/Super_Adobe
En este caso es una cabaña para 4 personas más un bañito. Es un circulo principal de 5 metros de diámetro y un pequeño semicirculo de unos 4 metros.
Comenzamos:

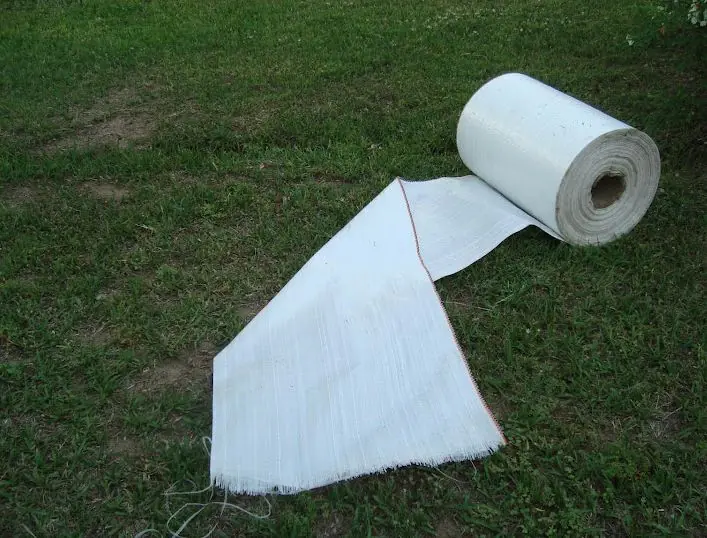

Este es el rollo de POLIPROPILENO, yo lo compro en la ciudad de Córdoba, capital, a 1 peso el metro. Esta bobina tiene 2000 metros y me alcanzó para mi casa y para esta cabaña.

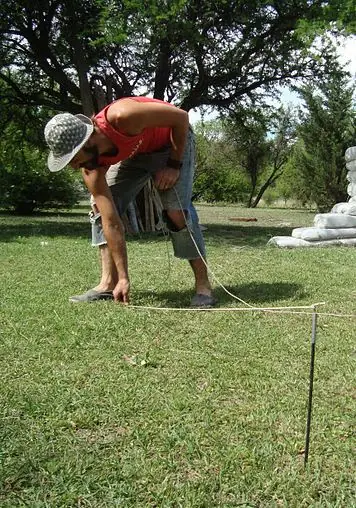

Con una estaca y una soguita de la medida del radio se marcan los circulos en el piso
Una vez marcado el suelo se cava una zanja de unos 50cm de profundidad por 40 de ancho. Se cubre toda con un plastico grueso para aislar la humedad. La primer vuelta de cimiento la hicimos con mas cemento, un 25%, como para darle mayor estructura a la base. La segunda vuelta ya la arrancamos con la mezcla normal
La mezcla lleva TIERRA + 5% de CEMENTO y agua. No llega a ser barro, pero es bastante húmeda.
El punto justo se lo puede ver cuando tomamos un puñado, lo compactamos con la mano, lo arrojamos para arriba y al caer en la mano de nuevo, no debe desarmarse.
Para que las lineas de los circulos queden prolijas y no se vayan hacia adentro o hacia afuera se utiliza un compás central, cada vuelta es chequeada con la cadena (RADIO) para ir corrigiendola.
En la próxima imágen ya se puede ver como comienzan a “trabarse” las bolsas entre sí.
Entre bolsa y bolsa se coloca una fila de alambre de puas, esto hace que las bolsas se pinchen y se traben, para que no se deslicen. Si se va a cerrar en cupula en forma de domo, se ponen 2 vueltas.
Para llenar las bolsas hay varios métodos.
Nosotros usamos un caño de chapa de unos 30cm de diámetro, en el que se coloca toda la extension de la bolsa, dejando una punta libre.
Por la boca del tubo se cargan los baldes de mezcla, por el efecto de la gravedad la bolsa se va llenando pareja.
También armamos un soporte para ir llenando las bolsas, es bastante práctico al principio cuando no se tiene experiencia en el manejo de la bolsa…
Una vez llena la bolsa se dobla como un sobre la punta y se la mete abajo de la misma, tratando de que se pinche en el alambre para que no se salga. Despues se le da bastante fuerte con un pisón para que se compacte bien
Comenzamos a amurar las aberturas, en este caso la puerta principal. Se puede ir trabando entre las bolsas con algun hierro o clavo largo. La estructura de madera que se ve es un molde para hacer la entrada.
Como ven, pueden usar cualquier cosa para hacer moldes para aberturas. En este caso un bidon nos sirvio de molde para esta ventana “rulo”.
Aca metimos este cajón de madera en el lugar donde despues iria la ventana. Es un “premarco” para usar de guia y no poner la ventana y que se arruine.
Ya con los muros listos comenzamos a amurar los palos para el techo
Machimbrando la estructura…
Machimbre listo!
Membrana soldada sobre el machimbre
Revoques interiores y un poco de color en las paredes. El revoque es tradicional, primero un salpicado grueso de concreto (3X1) y despues un fino esponjeado (4arena fina + 1 de cal + 1/2 de cemento)
El baño listo

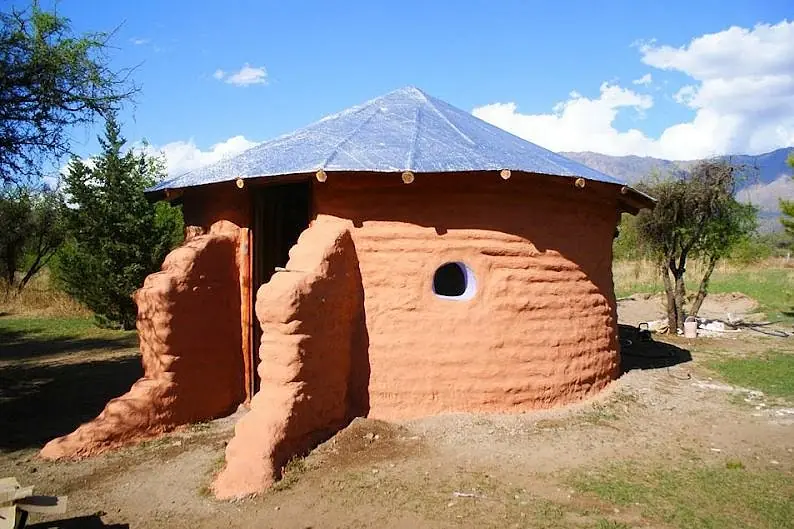

terminada, falta poner la paja en el techo.
Encender las luces de tu casa con la computadora
Este es un proyecto en el cual a menudo mezclamos la electronica con la programacion, uniendolas con interfases, que en este caso, son por medio de un optoacoplador.
La idea se basa en poder controlar una serie de 8 dispositivos [por lo general luces] en una casa o algun lugar donde se requiera el control de la electricidad por medio remoto.
urbo pascal, viene parcheada y lista para ser usada sin correr el riesgo del temible error BSOD de DOS:
ERROR 20 DIVISION BY CERO
Porque elegir Pascal?
1)Primeramente porque es un lenguaje facil y rapido.
2)Al momento de compilar no se necesita de librerias.
3)Para este proyecto no usaremos una potente computadora
4)Puede usarse el ejecutable sin necesidad de instalarse primero, sin siquiera tener que usar algun sistema operativo, al menos con que tenga MS-DOS es suficiente.

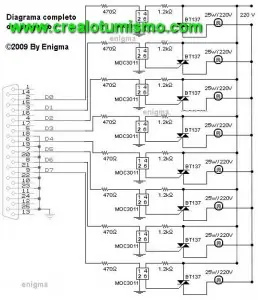

Diagrama de la Interfase
Aqui tenemos la interfase que usaremos para conectarla al puerto paralelo de la computadora:
Cabe aclarar que debemos hacer 8 de estos circuitos para poder controlarlos con el programa que mas adelante les dejo.
Es mas sencillo este circuito aunque digan lo contrario, en mi opinion, este circuito es mas facil de probar que confundirse con la puesta de los transistores…
Para la conexion:
Realicen 8 de estos circuitos, luego coloquen la entrada (R 1) a cada pin de salida del puerto paralelo, del pin 2 al pin 9.

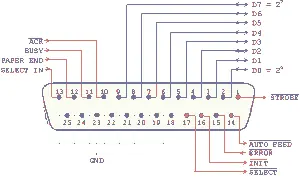

El puerto debe trabajar con la direccion 378h Base 1 en la direccion $0040 y segmento 0008
osea el puerto LPT1.
Si desean saber como trabaja, tanto este puerto, como otros, busquen mi post sobre libros de electronica o de programacion y acceso a puertos.
Ahora empecemos por el asunto, Conozcamos la interfase:
Usando Circuitos integrados se la empresa motorola, que por su sencillez no deja de darnos cosas utiles como el “PASAJE POR CERO” y una tension de aislamiento cercano mayor a los 1 KiloVoltios.
el MOC usado es el 3040 (o su equivalente MOC3041) o un alternativo tambien como el siguiente diagrama:
El TRIAC depende de lo que queramos controlar [por estado solido] interrumpiendo su electricidad.
Si la Carga es REISTIVA entonces usaremos un TIC226D que no pase de los 400 voltios
Si la Carga es INDUCTIVA entonces usaremos un TIC226M de unos 600 voltios de control
de lo anterior debemos tener cuidado de no sobrecargar la carga de trabajo del capacitor C1, poniendolo a un valor adecuado levemente superior a la carga del TRIAC.
El valor de R1 depende de la tension de entrada, R1 = 1000
(Uin - 1,3) / ILED (mA)
donde:
Uin se expresa en Voltios
R1 esta en Ohmios
ILED es la corriente que circula por el diodo LED en el optoacoplador expresada en mili Amperios.
ejemplo:
Uin = 12
ILED = 30 mA como en el MOC3040
R1 es en total = 356 Ohmios, estandar buscado cercano es de 330 Ohmios
12 – 1.3 = 10.7
10.7 / 30 = 0.356 = 356 Ohmios
Ahora sabemos que el puerto paralelo nos da un valor TTL de 5 voltios aplicamos la formula matematica para el calculo de la resistencia que el MOC3040 usara:
5 – 1.3 = 123 Ohmios = aproximandolo a un valor comercial nos da 125 Ohmios en R1
Ahora que tenemos los calculos procederemos a la programacion:
aqui esta el codigo si desean modificarlo. Si lo desean.
Codigo Fuente (algunas librerias no se usan, pueden eliminarlas)
uses DOS,graph,Crt,SVGA256,Txt;
label 100;
var
graphdriver,graphmode:integer;
nombre: string[ 17];
Font: array[0..767] of byte;
clave,Ch:char;
p: word absolute $0040:0008;
a,b,c,d,e,f,g,h: integer;
{—————————————————————————-}
procedure inicio;
begin;
textbackground(blue);
clrscr;
gotoxy(17,10);
textcolor(white);
writeln(‘iniciando ambiente grafico, espere unos segundos’);
gotoxy(10,30);
writeln(‘Por favor ingresa tu nombre para mostrarlo mas adelante’);
gotoxy(10,33);
writeln(‘como usuario durante el programa’);
writeln;
gotoxy(44,33);
textcolor(white);
textbackground(blue);
gotoxy(45,33);
read(nombre);
gotoxy(44,33);
delay(300);
clrscr;
end;
procedure Titulo;
begin
SetMode(1);
Bar(0,0,320{ancho horizontal},200{ancho vertical},blue{color fondo});
Print2(10,5,62,’Laboratorios Enigma software’);{9 es violeta 16 es negro}
Print2(10,10,62,”);
Print2(30,50,62,’ CONTROL PORT ’);
Print2(10,160,62,’ Presiona la Tecla [ Enter]‘);
Print2(10,185,62,’(c)Gerson Enigma Guatemala 2005′);
Ch:=ReadKey; Ch:=#0;
{este es el fondo principal del programa}
Bar(0,0,320,200,blue{color fondo});
Bar(2,2,316,20,9 {bluelight color fondo});
bar(2,186,316,18,9); {fondo de mensajes esc y F11}
bar(2,2,3,199,9);
bar(316,2,3,199,9);
Print2(115,10,62,’Control Port’);
Print2(90,190,65,nombre);
print2(5,190,62,’Operador: ’);
bar(7,35,220,88,black); {fondo de interruptores}
end;
{—————————————————————————-}
procedure iniciodatos; {todos los bits a cero}
begin
delay(100);
port[p]:=0;
a:=0;
b:=0;
c:=0;
d:=0;
e:=0;
f:=0;
g:=0;
h:=0;
delay(100);
end;
procedure status;
begin
print2(85,25,65,’Estado’);
Print2(5,126,65,’ ’);
print2(5,125,65,’[ F1] terminal 1 [ F7] Terminal 7′);
print2(5,135,65,’[ F2] Terminal 2 [ F8] Terminal 8′);
print2(5,145,65,’[ F3] Terminal 3 [ F9] Selec. Todos’);
print2(5,155,65,’[ F4] Terminal 4 [ F10] Menu Ayuda ’);
print2(5,165,65,’[ F5] Terminal 5 ’);
print2(5,175,65,’[ F6] Terminal 6
Salir’);
end;
procedure instrucciones;
begin
end;
{—————————————————————————-}
procedure estado;
begin
if port[p] = port[p]-1 then bar(10,40,200,10,black); print2(10,40,62,’interruptor [ 1] apagado’);
if port[p] = port[p]+1 then bar(10,40,200,10,black); print2(10,40,62,’interruptor [ 1] Encendido’);
if port[p] <> -1 or +1 then bar(10,40,200,10,black); print2(10,40,62,’interruptor [ 1] Data Error’);
if port[p] = port[p]-2 then bar(10,50,200,10,black); print2(10,50,62,’interruptor [ 2] apagado’);
if port[p] = port[p]+2 then bar(10,50,200,10,black); print2(10,50,62,’interruptor [ 2] Encendido’);
if port[p] <> -2 or +2 then bar(10,50,200,10,black); print2(10,50,62,’interruptor [ 2] Data Error’);
if port[p] = port[p]-4 then bar(10,60,200,10,black); print2(10,60,62,’interruptor [ 3] apagado’);
if port[p] = port[p]+4 then bar(10,60,200,10,black); print2(10,60,62,’interruptor [ 3] Encendido’);
if port[p] <> -4 or +4 then bar(10,60,200,10,black); print2(10,60,62,’interruptor [ 3] Data Error’);
if port[p] = port[p]-8 then bar(10,70,200,10,black); print2(10,70,62,’interruptor [ 4] apagado’);
if port[p] = port[p]+8 then bar(10,70,200,10,black); print2(10,70,62,’interruptor [ 4] Encendido’);
if port[p] <> -8 or +8 then bar(10,70,200,10,black); print2(10,70,62,’interruptor [ 4] Data Error’);
if port[p] = port[p]-16 then bar(10,80,200,10,black); print2(10,80,62,’interruptor [ 5] apagado’);
if port[p] = port[p]+16 then bar(10,80,200,10,black); print2(10,80,62,’interruptor [ 5] Encendido’);
if port[p] <> -16 or +16 then bar(10,80,200,10,black); print2(10,80,62,’interruptor [ 5] Data Error’);
if port[p] = port[p]-32 then bar(10,90,200,10,black); print2(10,90,62,’interruptor [ 6] apagado’);
if port[p] = port[p]+32 then bar(10,90,200,10,black); print2(10,90,62,’interruptor [ 6] Encendido’);
if port[p] <> -32 or +32 then bar(10,90,200,10,black); print2(10,90,62,’interruptor [ 6] Data Error’);
if port[p] = port[p]-64 then bar(10,100,200,10,black); print2(10,100,62,’interruptor [ 7] apagado’);
if port[p] = port[p]+64 then bar(10,100,200,10,black); print2(10,100,62,’interruptor [ 7] Encendido’);
if port[p] <> -64 or +64 then bar(10,100,200,10,black); print2(10,100,62,’interruptor [ 7] Data Error’);
if port[p] = port[p]-128 then bar(10,110,200,10,black); print2(10,110,62,’interruptor [ 8] apagado’);
if port[p] = port[p]+128 then bar(10,110,200,10,black); print2(10,110,62,’interruptor [ 8] Encendido’);
if port[p] <> -128 or +128 then bar(10,110,200,10,black); print2(10,110,62,’interruptor [ 8] Data Error’);
end;
procedure keys;
begin
estado;
repeat
begin
ch:=readkey;
if (ch = #0) then Begin
ch:= readkey;
case ch of
#59: begin {F1}
a := a+1;
if frac(a/2) = 0 then
begin
bar(10,40,210,10,black);
print2(10,40,62,’interruptor [ 1] apagado’);
port[p]:=port[p]-1
end
else
begin
bar(10,40,210,10,black);
print2(10,40,62,’interruptor [ 1] Encendido’);
port[p]:= port[p]+1
end;
end;
#60: begin {F2}
b := b+1;
if frac(b/2) = 0 then
begin
bar(10,50,210,10,black);
print2(10,50,62,’interruptor [ 2] apagado’);
port[p]:=port[p]-2
end
else
begin
bar(10,50,210,10,black);
print2(10,50,62,’interruptor [ 2] Encendido’);
port[p]:= port[p]+2
end;
end;
#61: begin {F3}
c := c+1;
if frac(c/2) = 0 then
begin
bar(10,60,210,10,black);
print2(10,60,62,’interruptor [ 3] apagado’);
port[p]:=port[p]-4
end
else
begin
bar(10,60,210,10,black);
print2(10,60,62,’interruptor [ 3] Encendido’);
port[p]:= port[p]+4
end;
end;
#62: begin {F4}
d := d+1;
if frac(d/2) = 0 then
begin
bar(10,70,210,10,black);
print2(10,70,62,’interruptor [ 4] apagado’);
port[p]:=port[p]-8
end
else
begin
bar(10,70,210,10,black);
print2(10,70,62,’interruptor [ 4] Encendido’);
port[p]:= port[p]+8
end;
end;
#63: begin {F5}
e := e+1;
if frac(e/2) = 0 then
begin
bar(10,80,210,10,black);
print2(10,80,62,’interruptor [ 5] apagado’);
port[p]:=port[p]-16
end
else
begin
bar(10,80,210,10,black);
print2(10,80,62,’interruptor [ 5] Encendido’);
port[p]:= port[p]+16
end;
end;
#64: begin {F6}
f := f+1;
if frac(f/2) = 0 then
begin
bar(10,90,210,10,black);
print2(10,90,62,’interruptor [ 6] apagado’);
port[p]:=port[p]-32
end
else
begin
bar(10,90,210,10,black);
print2(10,90,62,’interruptor [ 6] Encendido’);
port[p]:= port[p]+32
end;
end;
#65: begin {F7}
g := g+1;
if frac(g/2) = 0 then
begin
bar(10,100,210,10,black);
print2(10,100,62,’interruptor [ 7] apagado’);
port[p]:=port[p]-64
end
else
begin
bar(10,100,210,10,black);
print2(10,100,62,’interruptor [ 7] Encendido’);
port[p]:= port[p]+64
end;
end;
#66: begin {F8}
h := h+1;
if frac(h/2) = 0 then
begin
bar(10,110,210,10,black);
print2(10,110,62,’interruptor [ 8] apagado’);
port[p]:=port[p]-128
end
else
begin
bar(10,110,210,10,black);
print2(10,110,62,’interruptor [ 8] Encendido’);
port[p]:= port[p]+128
end;
end;
#70: {[F11]}
begin
bar(7,35,210,88,black); {fondo de interruptores}
print2(10,40,62,’Creado por ’);
print2(10,60,62,’Gerson Hernandez’);
print2(10,90,62,’(c) 2005 enigma’);
end;
#68 : {[F10]}
begin
instrucciones;
titulo;
keys;
end;
#67: {[F9]}
begin
bar(7,35,210,88,black); {fondo de interruptores}
print2(10,40,62,’Encenderlos Todos [F2]‘);
print2(10,50,62,’Apagarlos Todos [F3]‘);
print2(10,60,62,’Regresar
‘);
print2(10,80,62,’Estado Actual:’);
repeat
begin
ch:= readkey;
case ch of
#60:
begin {F2}
bar(10,100,210,10,black);
print2(10,100,62,’Todos Encendidos’);
port[p]:=255;
end;
else
begin
bar(10,100,210,10,black);
print2(10,100,62,’Todos Apagados’);
port[p]:= 0 ;
end;
end;
end;
until ch = #27;
bar(7,35,210,88,black); {fondo de interruptores}
keys;
end;
end;
end;
end;
until ch in [#27];
end;
procedure salir;
begin
Bar(0,0,320{ancho horizontal},200{ancho vertical},Blue{color fondo});
print2(19,50,62,’Saliendo del programa’);
print2(90,120,62,’ Cerrando Sesion’);
print2(10,186,62,’Creado por Gerson Hernandez (c)2005′);
sound(2700);
delay(100);
nosound;
Delay(700);
end;
{————Main Program————}
begin
FileRead(’0808art.fnt’,0,96,8,Font);
InstallFont(1,8,8,32,96,8,Font);
iniciodatos;
inicio;
Titulo;
status;
keys;
salir;
{ Ch:=ReadKey; Ch:=#0;}
end.
Notas Finales
La interfase del optoacoplador se debe poner a los pines siguientes del puerto paralelo:
El programa usa librerias en modo Grafico si no las tienen o no las quieren usar quiten lo que no es interese
Pines de datos:
[ 2][ 3] [ 4][ 5][ 6][ 7][ 8][ 9]
Los pines del 18 al 25 se conectan todos juntos a Masa (0 Voltios = GND) y los restantes pines no se usan.
¿Ahhh? ¿No te gusta el DOS?
¿Quieres hacerlo en Visula Basic?
Gracias a la Valiosa Colaboracion del ingeniero Gerson Hernandez un amigo muy especial, en esta ocasión les tengo la segunda parte y final del tutorial.
Lo haremos por medio de Visual Basic 6.0 Service Pack 1
Todo esto es posible Gracias a una libreria de codigo Cerrado pero de uso libre, se trata de la libreria IO.DLL que puede ser obtenido desde la web:
http://www.geekhideout.com/iodll.shtml
Aunque ya pueden descargarlo desde aqui, adjunto.
Prosigamos:
El control lo hace desde esa libreria, primero necesitamos tener la interfaz conectada y lista, ademas de los puertos LPT Paralelo en la direccion correcta: 378

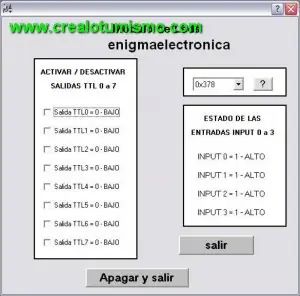

Luego en Visual Basic colocamos los el formulario con los labels que ven en la imagen de arriba.
los chek button y los option button tambien tienen que estar.
bueno por falta de tiempo les dejo el codigo fuente, si señores, el codigo Fuente de como controlar el puerto paralelo by me, Enigma:
Esta parte va al inicio del codigo fuente del formulario FORM:
Option Explicit
Public Out_TTL As Byte ’contiene el BYTE a sacar por el puerto
Public In_Port As Integer ’continen la direccion de lectura del LPT
Public Out_Port As Integer ’contiene la direcc.para escribir al LPT
Este boton es Súmamente util, podemos cerrar el programa y dejar los estados de los pines tal y como queremos, sin necesidad de tener el programa siempre abierto.
Private Sub Command2_Click()
End
End Sub
En la seccion FORM LOAD va este codigo
Private Sub Form_Load() 'procedimiento inicial
‘Configura la COMBOLIST cmbLptSelect
cmbLptSelect.AddItem ”0×378″
cmbLptSelect.AddItem ”0×278″
cmbLptSelect.AddItem ”0x3BC”
‘Establece LPT1 como default
cmbLptSelect.ListIndex = 0
SetLPTAddress ’estable direccion base del LTP
Port_Reset ’reseteo salidas TTL
End Sub
Al poner esto evitamos salir mediante la X de la ventana Activa
Private Sub Form_QueryUnload(Cancel As Integer, UnloadMode As Integer)
Cancel = 1 'evita que se salga mediante la 'X'
End Sub
Esta opcion Cierra el programa y todo lo que haya ejecutado en la memoria del sistema
Private Sub Form_Unload(Cancel As Integer) 'si sale del programa
Port_Reset 'entonces reseteo salidas TTL
End
End Sub
Solamente con el boton CMD llamado SALIR podemos salir del sistema
Private Sub cmdSalir_Click() 'si presiono SALIR, reseteo
Port_Reset 'las salidas TTL y salgo del programa
End
End Sub
Esto Resetea y pone a 0 todos los pines del puerto paralelo
Private Sub Port_Reset() 'procedimiento para resetear salidas TTL
PortOut Out_Port, 0
End Sub
Este comando nos pone en el programa que tipo de puerto paralelo es y su direccion
Private Sub cmbLptSelect_Click()
SetLPTAddress ’llamo rutina para determinarar la direccion
‘base del nuevo LPT elegido
End Sub
Este codigo Muestra el formulario de Ayuda y algun credito que quieran poner
Private Sub cmdHelpOnLpt_Click()
frmHelpOnLpt.Show
End Sub
Esta seccion es la que Selecciona una de las 4 direcciones posibles del puerto paralelo
Private Sub SetLPTAddress() 'establece la direccion correpondiente
'al puerto seleccionado
Select Case cmbLptSelect.ListIndex
Case Is = 0
Out_Port = &H378
Case Is = 1
Out_Port = &H278
Case Is = 2
Out_Port = &H3BC
End Select
In_Port = Out_Port + 1
End Sub
Aqui van los codigos de todos los CHECK BUTTON para cada Salida del puerto paralelo
Private Sub Chkttl0_Click() 'invierto estado de TTL0
If chkTTL0.Value = 1 Then
SetPortBit Out_Port, 0
chkTTL0.Caption = ”Salida TTL0 = 1 - ALTO”
Else
ClrPortBit Out_Port, 0
chkTTL0.Caption = ”Salida TTL0 = 0 - BAJO”
End If
End Sub
Private Sub Chkttl1_Click() 'invierto estado de TTL1
If chkTTL1.Value = 1 Then
SetPortBit Out_Port, 1
chkTTL1.Caption = ”Salida TTL1 = 1 - ALTO”
Else
ClrPortBit Out_Port, 1
chkTTL1.Caption = ”Salida TTL1 = 0 - BAJO”
End If
End Sub
Private Sub Chkttl2_Click() 'invierto estado de TTL2
If chkTTL2.Value = 1 Then
SetPortBit Out_Port, 2
chkTTL2.Caption = ”Salida TTL2 = 1 - ALTO”
Else
ClrPortBit Out_Port, 2
chkTTL2.Caption = ”Salida TTL2 = 0 - BAJO”
End If
End Sub
Private Sub Chkttl3_Click() 'invierto estado de TTL3
If chkTTL3.Value = 1 Then
SetPortBit Out_Port, 3
chkTTL3.Caption = ”Salida TTL3 = 1 - ALTO”
Else
ClrPortBit Out_Port, 3
chkTTL3.Caption = ”Salida TTL3 = 0 - BAJO”
End If
End Sub
Private Sub Chkttl4_Click() 'invierto estado de TTL4
If chkTTL4.Value = 1 Then
SetPortBit Out_Port, 4
chkTTL4.Caption = ”Salida TTL4 = 1 - ALTO”
Else
ClrPortBit Out_Port, 4
chkTTL4.Caption = ”Salida TTL4 = 0 - BAJO”
End If
End Sub
Private Sub Chkttl5_Click() 'invierto estado de TTL5
If chkTTL5.Value = 1 Then
SetPortBit Out_Port, 5
chkTTL5.Caption = ”Salida TTL5 = 1 - ALTO”
Else
ClrPortBit Out_Port, 5
chkTTL5.Caption = ”Salida TTL5 = 0 - BAJO”
End If
End Sub
Private Sub Chkttl6_Click() 'invierto estado de TTL6
If chkTTL6.Value = 1 Then
SetPortBit Out_Port, 6
chkTTL6.Caption = ”Salida TTL6 = 1 - ALTO”
Else
ClrPortBit Out_Port, 6
chkTTL6.Caption = ”Salida TTL6 = 0 - BAJO”
End If
End Sub
Private Sub Chkttl7_Click() 'invierto estado de TTL7
If chkTTL7.Value = 1 Then
SetPortBit Out_Port, 7
chkTTL7.Caption = ”Salida TTL7 = 1 - ALTO”
Else
ClrPortBit Out_Port, 7
chkTTL7.Caption = ”Salida TTL7 = 0 - BAJO”
End If
End Sub
Este nos muestra una imagen como por ejemplo un diagrama de conexiones, util para el que lo quiera armar
Private Sub Image2_Click()
End Sub
Muy importante, Debemos poner un TIMER y en el hacer doble clic y escribir el siguiente codigo
Private Sub Timer1_Timer() 'timer de 50ms para refrescar en
Dim Lectura As Byte 'pantalla el estado de las
Dim Estado(3) As Byte 'entradas INPUT 0 a 3
Dim Estado_Str(3) As String
Dim Bucle As Byte
Lectura = PortIn(In_Port) ’leo el puerto de entrada
‘filtro solo los bit’s que necesito conocer
Estado(0) = Lectura And &H8 ’= 00001000 en Binario
Estado(1) = Lectura And &H10 ’= 00010000 en Binario
Estado(2) = Lectura And &H20 ’= 00100000 en Binario
Estado(3) = Lectura And &H40 ’= 01000000 en Binario
For Bucle = 0 To 3
If Estado(Bucle) <> 0 Then
Estado_Str(Bucle) = ”1 - ALTO”
Else
Estado_Str(Bucle) = ”0 - BAJO”
End If
Next Bucle
lblInput0.Caption = ”INPUT 0 = ” & Estado_Str(0)
lblInput1.Caption = ”INPUT 1 = ” & Estado_Str(1)
lblInput2.Caption = ”INPUT 2 = ” & Estado_Str(2)
lblInput3.Caption = ”INPUT 3 = ” & Estado_Str(3)
End Sub
Luego Creamos un modulo llamado MODULE.BAS que contenga lo siguiente:
Public Declare Sub PortOut Lib "IO.DLL" (ByVal Port As Integer, ByVal Data As Byte)
Public Declare Sub PortWordOut Lib "IO.DLL" (ByVal Port As Integer, ByVal Data As Integer)
Public Declare Sub PortDWordOut Lib "IO.DLL" (ByVal Port As Integer, ByVal Data As Long)
Public Declare Function PortIn Lib "IO.DLL" (ByVal Port As Integer) As Byte
Public Declare Function PortDWordIn Lib "IO.DLL" (ByVal Port As Integer) As Long
Public Declare Sub SetPortBit Lib "IO.DLL" (ByVal Port As Integer, ByVal Bit As Byte)
Public Declare Sub ClrPortBit Lib "IO.DLL" (ByVal Port As Integer, ByVal Bit As Byte)
Public Declare Sub NotPortBit Lib "IO.DLL" (ByVal Port As Integer, ByVal Bit As Byte)
Public Declare Function GetPortBit Lib "IO.DLL" (ByVal Port As Integer, ByVal Bit As Byte) As Boolean
Public Declare Function RightPortShift Lib "IO.DLL" (ByVal Port As Integer, ByVal Val As Boolean) As Boolean
Public Declare Function LeftPortShift Lib "IO.DLL" (ByVal Port As Integer, ByVal Val As Boolean) As Boolean
Public Declare Function IsDriverInstalled Lib "IO.DLL" () As Boolean
Luego ejecutamos con F5 y Compilamos para luego Generar el EXE.

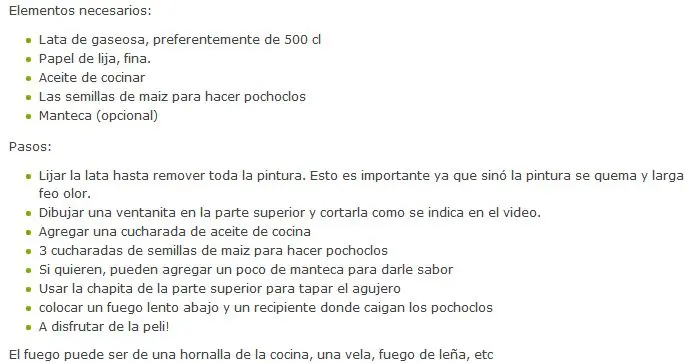

Como crear una maquina de hacer pochoclos sencilla
Comprato un video de como hacer una máquina de hacer pochoclos, palomitas de maiz o pororó, según el país donde se encuentren
link:

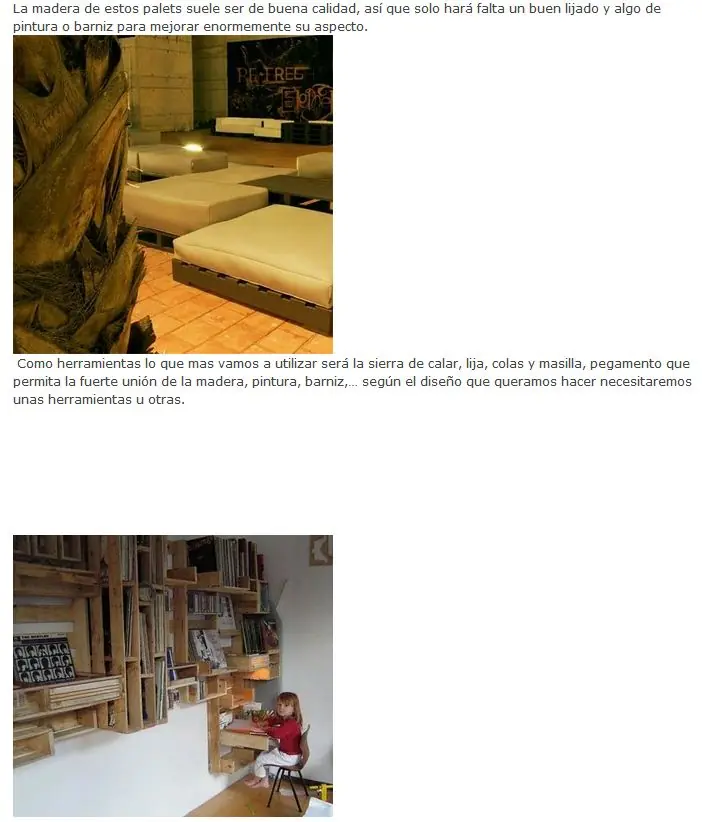

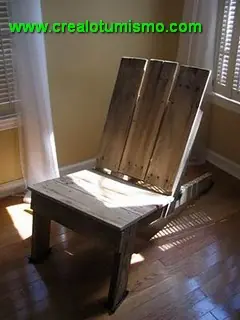

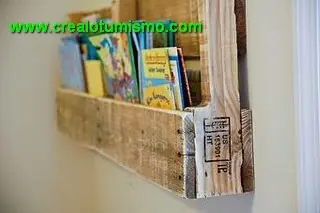

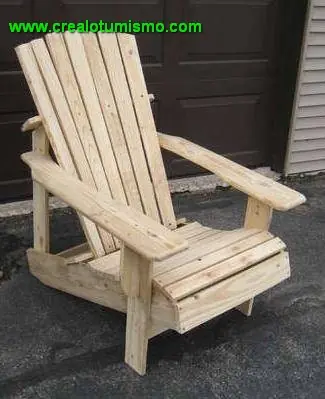

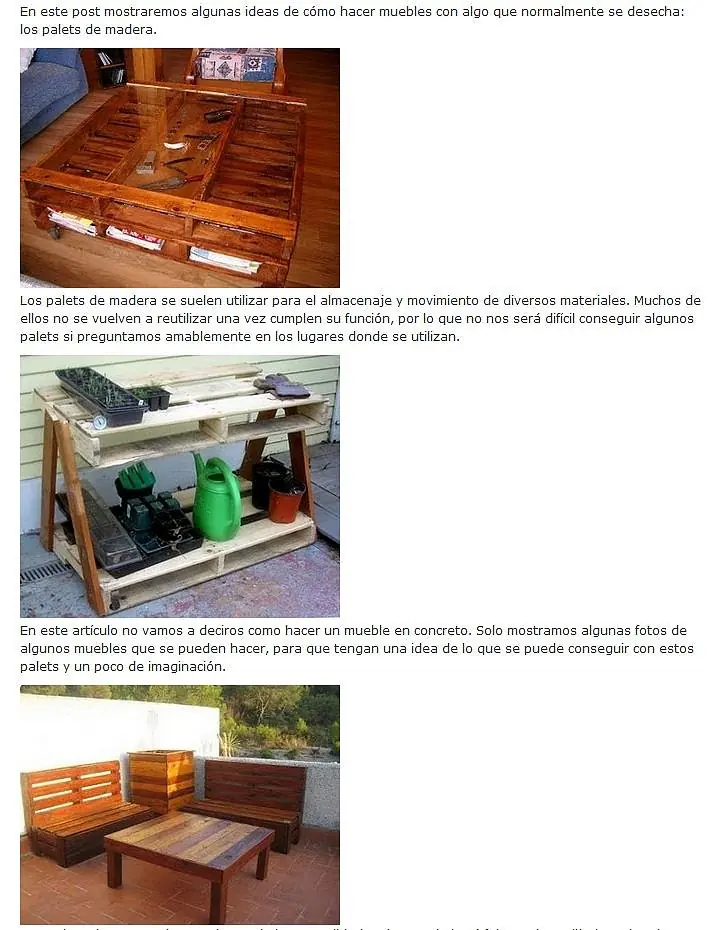

Ideas para hacer muebles con palets
y muchas ideas mas..

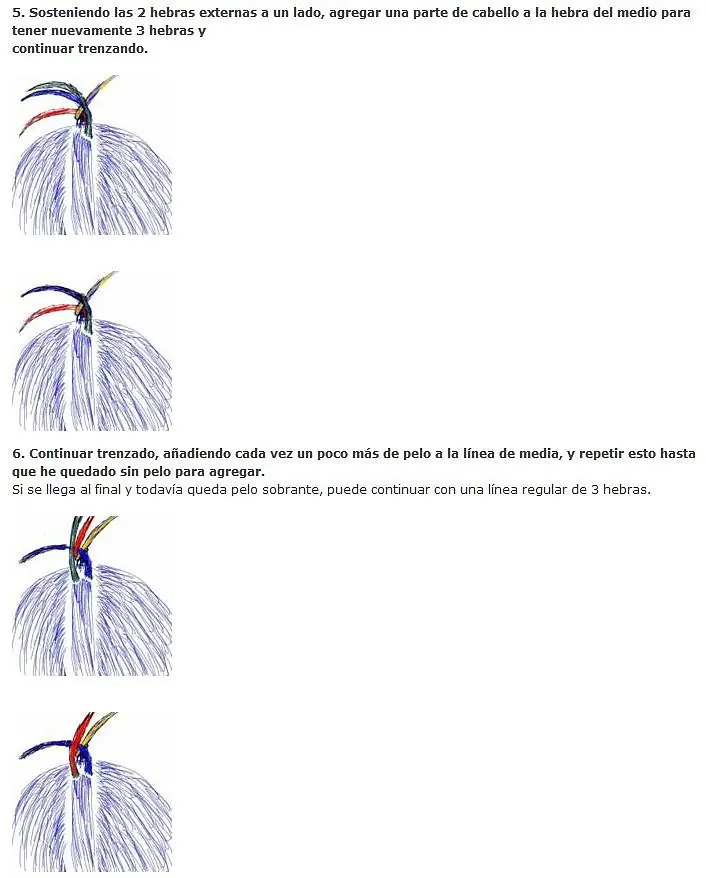

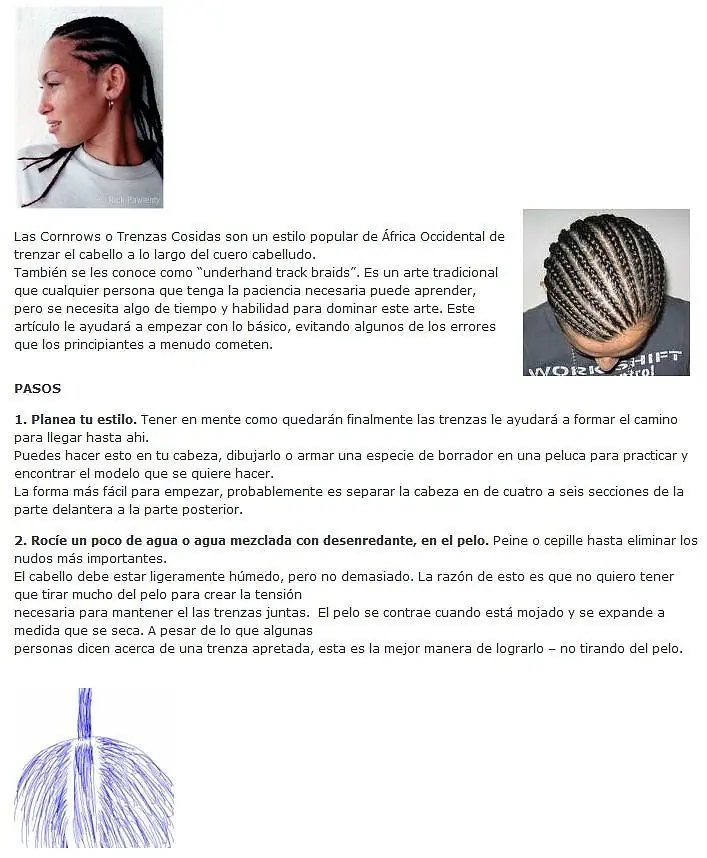

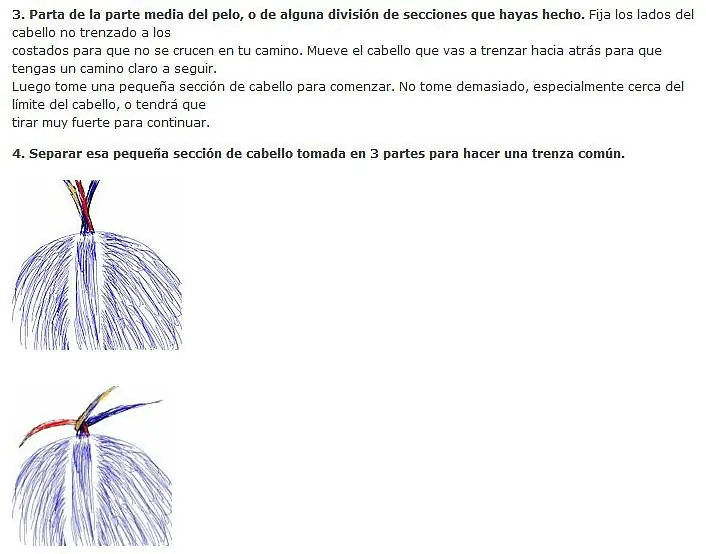

Como hacer trenzas cosidas o Cornrows
Cómo cortar una botella de vidrio
link:

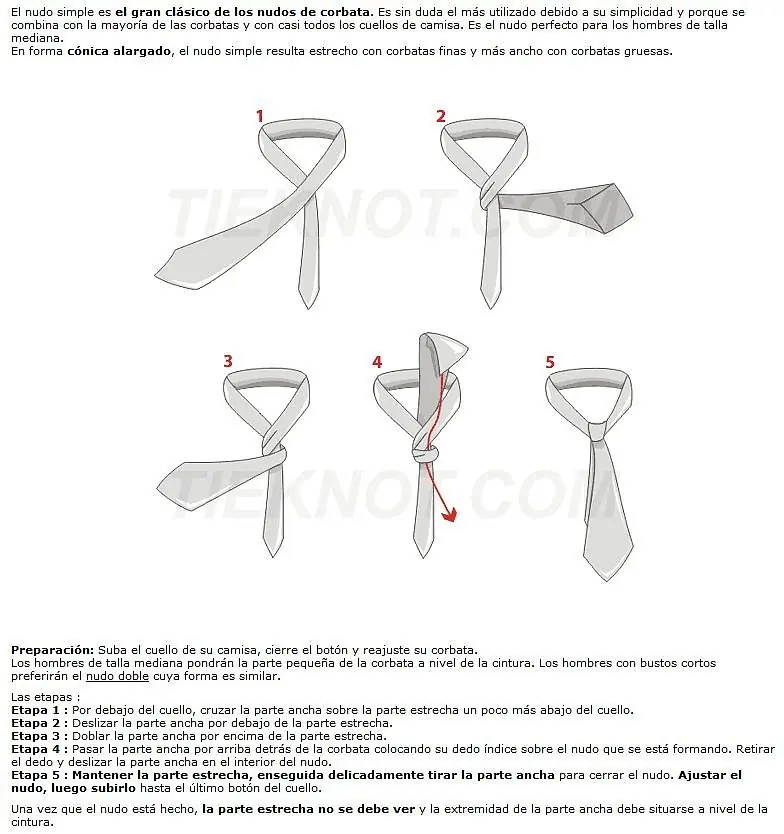

Cómo hacer otro nudo de corbata
link: http://www.youtube.com/watch?feature=player_embedded&v=9XqcmjNI_YA

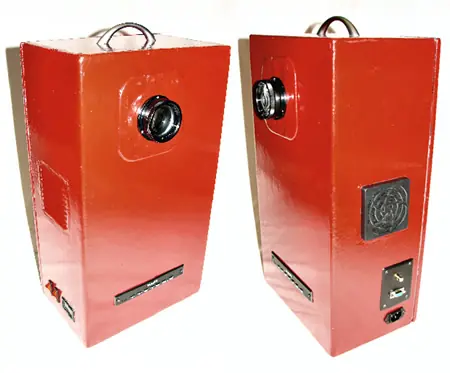

Cómo hacer un proyector de video
descargar tutorial
http://cdn.crealotumismo.com/wp-content/uploads/2008/07/Manual_Proyector_DIY_v2.1.PDF
Cómo fabricar un cargador portátil para tu teléfono celular
link: http://www.youtube.com/watch?feature=player_embedded&v=vv4ZrxSszws
Cómo hacer un juguete que simule nieve al agitarlo
video
http://www.metacafe.com/watch/826526/toy_with_snow/
Cómo hacer un caleidoscopio
Un caleidoscopio es un tubo que contiene tres espejos, que forman un prisma tetraédrico con su parte reflectante hacia el interior, al extremo de los cuales se encuentran dos láminas traslucidas entre las cuales hay varios objetos de color y forma diferente, cuyas imágenes se ven multiplicadas simétricamente al ir girando el tubo mientras se mira por el extremo opuesto.
Nuestro caleidoscopio que fabricaremos es simple y barato, ya que los materiales requeridos no son difíciles de conseguir.
Materiales:
Dos Cds
Un protector de Cd
Un tubo de plástico de 8 centímetros
Cuentas de colores y pedazos de vidrio
Pegamento
Tijera
video
http://www.metacafe.com/watch/714831/toy_kaleidoscope/

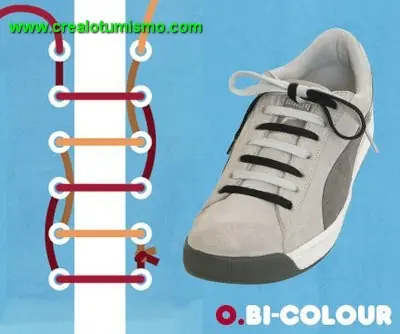

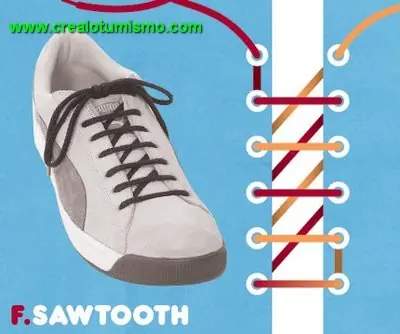

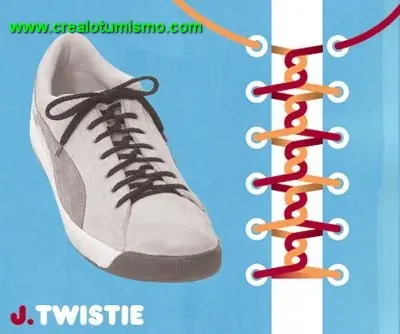

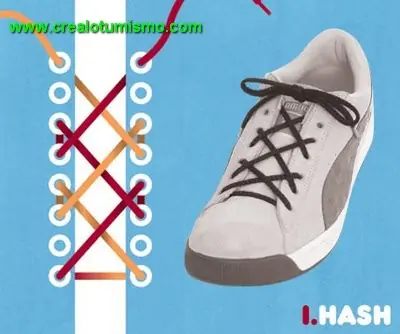

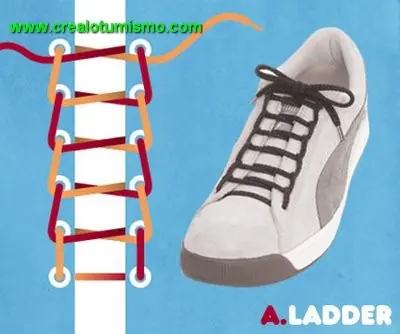

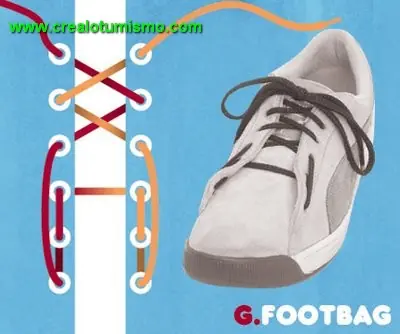

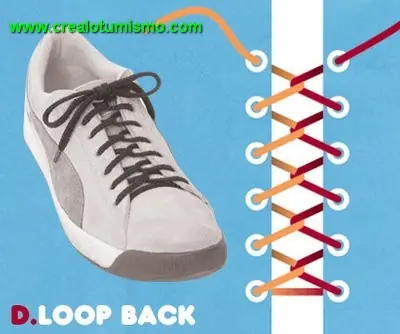

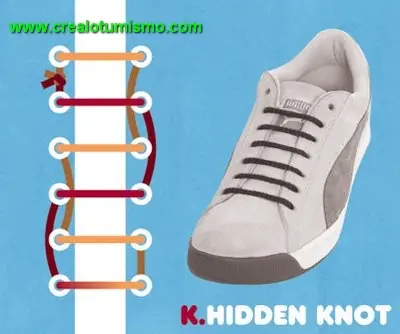

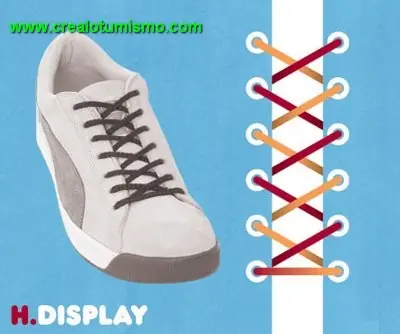

Cómo atar los cordones de tus zapatillas originalmente
Unas 15 maneras de atarse los cordones encontré en el blog de Lucas, que nos puede ser muy útil si queremos salirnos del atado monótono que siempre usamos para nuestras zapatillas. Es interesante ver las variedades que existen y aún más si utilizamos dos cordones de diferentes colores.
Hacer un escondite para tus cosas en una botella de gaseosa
En este proyecto, veremos cómo fabricar una botella de gaseosa que servirá para esconder tus cosas personales. Es una buena caja fuerte!
link: http://www.youtube.com/watch?feature=player_embedded&v=WXXf5rkCuvQ
Materiales:
Dos botellas plásticas
Dos trozos de telgopor
Dos juntas de goma
Masilla de silicona
Pegamento
Tijeras
Cómo hacer una Mina Claymore Sonora
En este proyecto fabricaremos una mina claymore sonora, realmente sencilla y simple de construir. Su funcionamiento es igual que este tipo de mina en la realidad, llevará un cable unido a esta y en cuanto se pise el cable la mina se activará emitiendo un pitido.

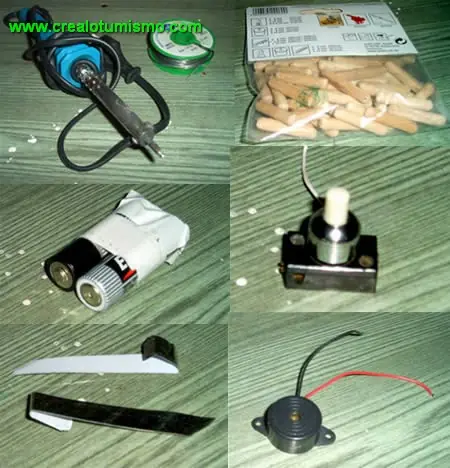

Materiales:
Un soldador
Un poco de estaño
Un interruptor
Dos pilas
Dos trozos de metal
Un trocito de madera
Un zumbador

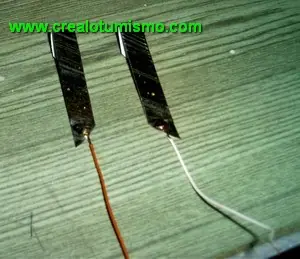

Paso 1:
Para comenzar con el disipador habrá que soldar un cable a cada uno de los trozos de metal.

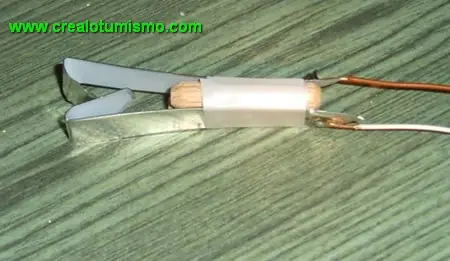

Paso 2:
Poner los extremos doblados como aparece en la foto (tocándose) y entre los dos trozos pondremos un taco de madera. Luego lo envolvemos con un poco de cinta aislante.
Paso 3:

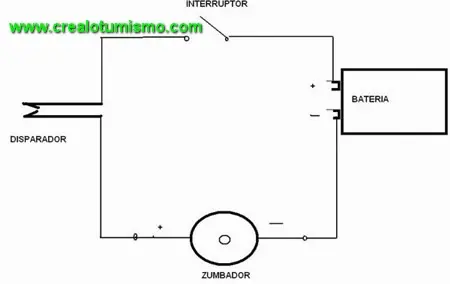

Ahora siguiendo el circuito eléctrico hacer las conexiones.

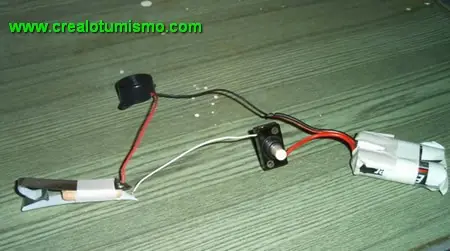

Paso 4:
Así quedará conectado.

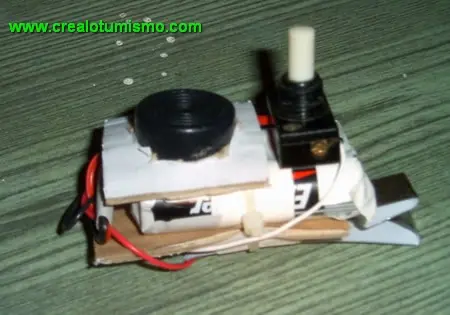

Paso 5:
Ahora a darle una forma más compacta.

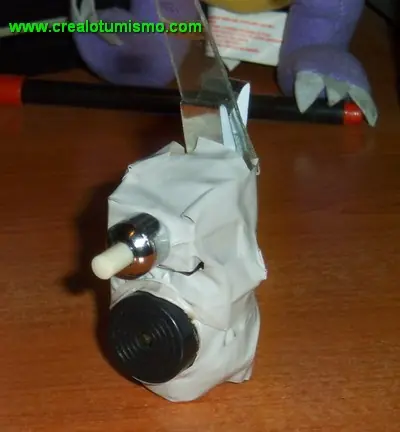

Paso 6:
Con un poco de cinta aislante lo afirmamos y le colocamos un trozo de plástico (en este caso se utilizó un pedazo de CD).

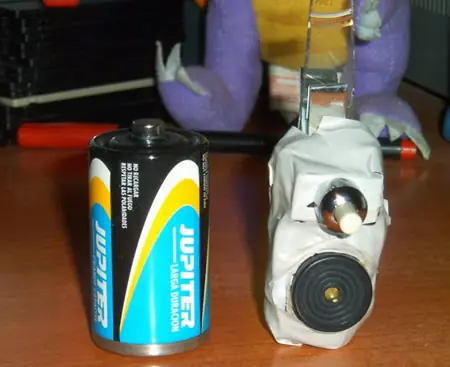

Paso 7
Para su colocación situaremos la mina en un sitio firme, le pondremos en el disparador el objeto no conductor que hayamos elegido (no debe ser grueso ni el objeto, ni las placas metálicas) al que irá sujeto el cable o hilo que utilicemos, el otro extremo del hilo lo tensamos un poco y lo enganchamos en el lugar donde elijamos, una vez hecho esto apretamos en interruptor y la mina queda activada.
Cuando alguien pise el cable, el trozo no metálico saltará y se unirán las placas metálicas, lo que hará que pite la mina.
Cómo fabricar un sillón con un neumático
No sé que tan cómodo será sentarse en este sillón, pero es muy original ver cómo podemos reutilizar materiales viejos. La idea básicamente es hacerle cuatro orificios al neumático, doblarlo y pasarle unas barras por los huecos para darle la forma de “sillón”.
Instrucciones en imágenes:

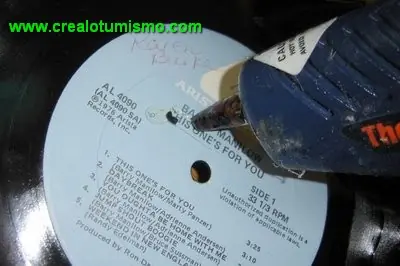

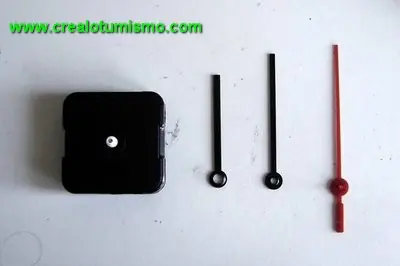

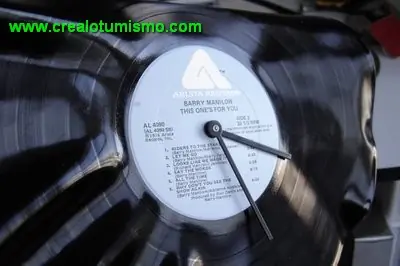

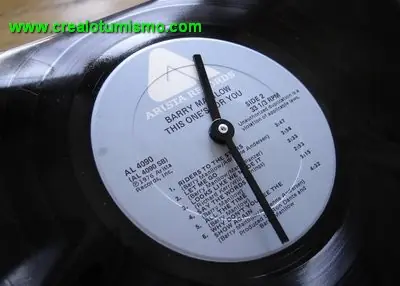

Cómo fabricar un reloj al mejor estilo Dalí
Para seguir armando nuevos modelos de relojes, aquí tenemos uno muy original. Se trata de hacer el típico reloj surrealista de Salvador Dalí con un disco de vinilo.
Materiales:
Un reloj de aguja
Un disco de vinilo
Cómo hacer pantuflas que iluminen en la oscuridad
Puedes hacer más útiles tus pantuflas colocándoles luces que te “iluminen” el paso. En este videotutorial vas a aprender cómo fabricarlas
link: http://www.youtube.com/watch?feature=player_embedded&v=yB5fP3He9_A

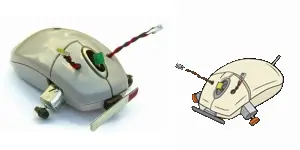

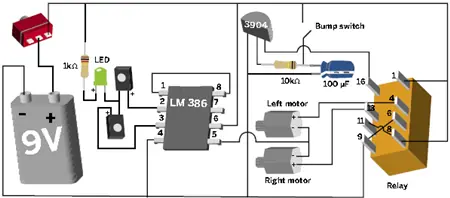

Armar un robot con un mouse viejo
En la revista Make Digital, Gareth BranwynWith, no muestra cómo fabricar con tu viejo mouse, un divertido robot.
tutorial pdf
http://cdn.crealotumismo.com/wp-content/uploads/2008/06/mousy.pdf

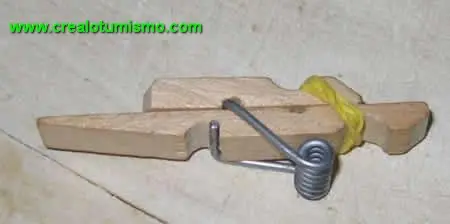

Cómo hacer una pequeña pistola de bolsillo
Paso 4: Carga y seguridad.

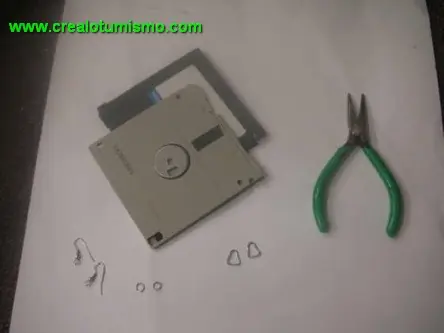

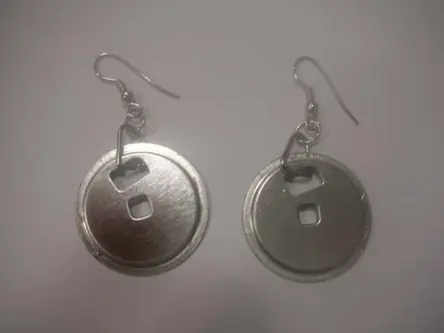

Pendientes elaborados con partes de disquetes
Para las mujeres más tecnológicas, aquí vemos un tutorial que muestra cómo hacer un par de pendientes geek. La idea, básicamente, es armarlos con los centros de metal que tienen los disquetes, seguro que tienes en algún cajón un par de esos viejos discos “prehistóricos”.
Armar un teclado original
¿Estás cansado de tu teclado común y corriente? Bueno, vamos a hacerlo más interesante entonces.
Materiales y Herramientas:
Un teclado
2 LED’s
Cable de teléfono
Soldador
Taladro y Mecha
link: http://www.youtube.com/watch?feature=player_embedded&v=iOn72Y5DT6M
Cómo fabricar un joystick gigante para NES
instrucciones en ingles
http://ultra-awesome.blogspot.com.ar/2008/05/nes-coffee-table-final-post-rah.html
Un video que muestra el control funcionando:
link: http://www.youtube.com/watch?feature=player_embedded&v=2c3q9K4cHzY

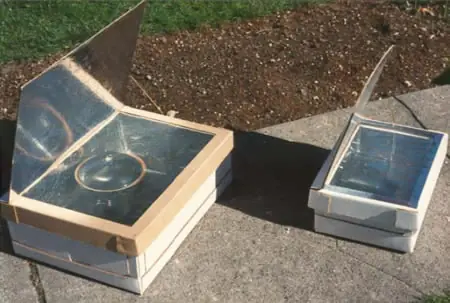

Cómo hacer una Cocina Solar Plegable
Paso 2:
Haz dos dobleces en cada ala de tal manera que una vez plegados, formen una doble pared separada por 2’5 cm (aprox.1 pulgada). Fíjate que los lados más cortos deberán ser cortados (un poco más de 2’5 cm por cada lado) para poder ser doblados.
Paso 3:
Pon dos topes de cartón en el fondo de la caja para que al meter el fondo de la caja pequeña se mantenga el espacio entre las cajas
Paso 4:

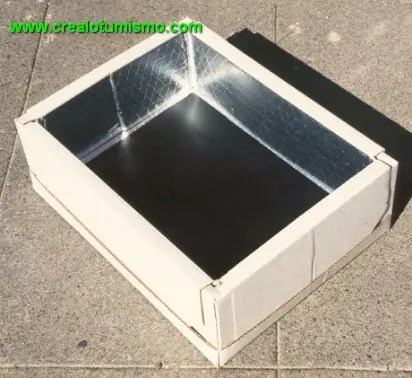

Corta el fondo de la caja más pequeña y ponla dentro de la otra caja (descansando sobre los topes). Coloca la bandeja negra metálica sobre este fondo.
Paso 5:

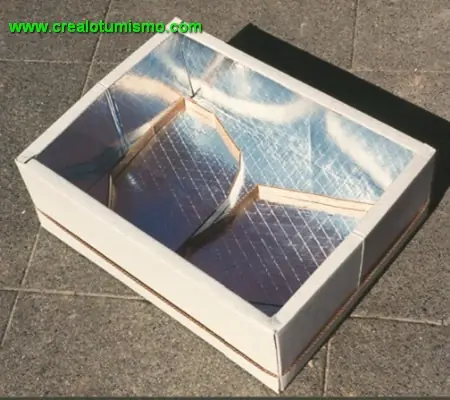

Prepara los lados de la caja más pequeña como lo has hecho con los de la caja más grande. Entonces, mételos en la base de la caja pequeña.
Paso 6:

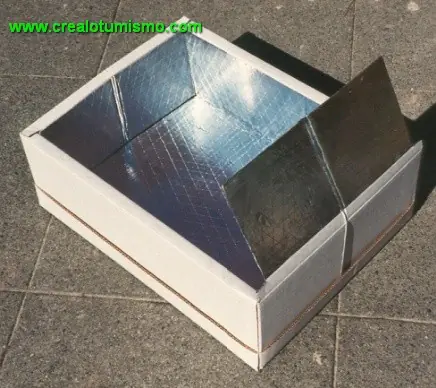

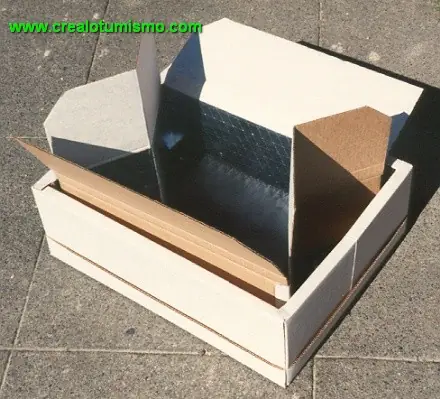

Entonces, dobla los lados de la caja pequeña hacia fuera y mételos en la base de la caja grande (para hacerte la tarea más fácil puedes recortar una esquina de cada ala).
Paso 7:
Ya tenemos la base completa, ahora, haz una tapa.
Paso 8:

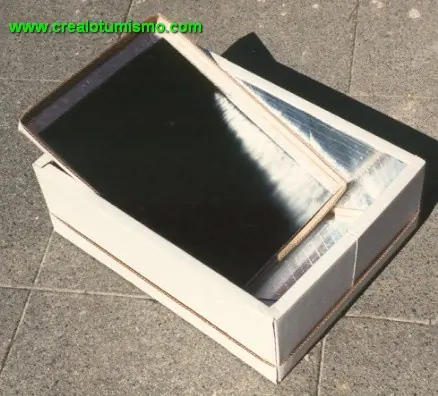

Ponle la tapa a tu cocina, y listo. Puedes hacer una cocina de cualquier tamaño utilizando este método.
