Esa gallina pone los huevos verdes.Debe ser una mezcla de gallina Araucana. Wikipedia dice: La gallina araucana o gallina mapuche es un tipo de gallina criada originalmente por los mapuches, un pueblo indígena de Chile y Argentina. Sus características han planteado interrogantes en relación a la presencia de estas gallinas en la América precolombina e incluso se ha llegado a postular, junto al gallo Bankiva, como ancestro de todas las razas. Varios estudiosos del tema proponen que la gallina araucana proviene de la unión de dos razas que el pueblo mapuche conocía desde tiempos inmemoriales y que mantenía en estado de semi cautiverio: La llamada «collonca», cuya característica era el no tener cola (falta del pigóstilo) y poner huevos de color azul o azul verdoso. La denominada «quetra», «quetri» o «quetero», que además de carecer de cola y poner huevos de color azul o azul verdoso, poseía «aretes». Uno de los primeros datos históricos data del año 1880, cuando se descubren los rasgos especiales de estos animales criados por los mapuches, de allí que adopta su nombre. Se cree también que Fernando de Magallanes, en su viaje alrededor del mundo en 1519, atracó sus naves en la Bahía de Santa Lucía y cargó estas aves en sus bodegas. El profesor Salvador Castelló, director de la Real Escuela de Avicultura de España, quien viajó a Chile en 1914, se encontró en la FISA con la exhibición de estas exóticas gallinas y creyó que estaba descubriendo una especie distinta, a la que bautizó como Gallus inauris. Las características de la raza eran: ojos rojos, contextura física mediana, y unas pequeñas protuberancias carnosas, cerca del oído a los que denominó «pendientes» o «penachos». También observa que ponían huevos de color celeste/verdoso/rosado, razón por la cual también son conocidas hoy como «gallinas de los huevos de Pascua». A esta característica se suma que tanto el macho como la hembra no tenían cola, lo que se denomina «rumpless». Luego de unos años, se pudo saber que la Gallus inauris era el resultado de una hibridación y que existió solamente en la granja perteneciente al doctor Rubén Bustos, en Valparaíso, Chile. De acuerdo con las indagaciones de Bustos, no habría existido una raza de gallina araucana pura sino varios tipos, entre los cuales predominaban dos: Las ya mencionadas «collonca», gallina sin cola, que pone huevos celestes y verdosos, y la «quetro», con aretes y cola, y que no necesariamente ponía huevos azules. Los ejemplares que Castelló vio en la FISA, y que hasta el día de hoy constituyen el modelo del estándar de la gallina araucana en los países del Norte, habrían sido producto de un cruzamiento realizado por el veterinario. También se sabe que entre los años 1920 y 1930, estos animales fueron llevados a los Estados Unidos y a Europa por su particularidad de poner huevos de color, donde hasta el día de hoy son criadas y donde existen asociaciones que reúnen a los criadores de estas aves. Las primeras importaciones de gallinas araucanas que se hicieron en Estados Unidos provenían de Chile y esos animales cumplían con los rasgos de no tener cola, penachos en los oídos y ponían huevos de color azul-verdoso. Una pintura publicada en un artículo geográfico en 1927 de un artista desconocido y que fue llevada a Estados Unidos sirvió para perpetuar este mito de la gallina araucana con «penachos» en ambos lados de la cara. enlace con imagen de «gallina con penachos». En estrecha relación con esta raza, se encuentran la gallina de isla de Pascua y la raza híbrida: gallina ameraucana.(http://es.wikipedia.org/wiki/Gallina_araucana) blablablaa.... La gallina que pone los huevos celestes (La negra): Y los huevos celestes de esa gallina (masomenos celeste) y los de las otras : Y este es el primer huevo que puso en su vida (Era un poco mas verde y no tan azul) Hay otras gallinas que ponen unos huevos de color azul más azulado , pero esta gallina pone estos porque es una mezcla. En chile es más común ver estas gallinas .Los huevos no son putrefactos ni enfermos , son parecidos el gusto a los huevos comunes blancos o de color marrón . En esta página yo creo que se sorprenden mucho porque son españoles y no conocen a esa gallina :http://www.planetacurioso.com/2011/04/14/conoce-a-la-gallina-de-los-huevos-azules/ lagallinaaraucana.

Joule thief Hola hoy les voy a mostrar como hacer un joule thief sin toroide. Este circuito permite prender leds con solo una pila de 1,5 voltios , ya que sin este circuito se necesitan dos pilas de 1,5 voltios. Materiales: -Ferrita de radio, toroide ferromagnético o la ferrita de un flyback de tele. -Transistor 2N3904 , 2N2222 , BC548 o reemplazo. -Resistencia 1KΩ -LED de alta luminosidad -Pila de 1,5 voltios gastada. -Dos cables de 60 cm c/u. y otros pedazos más de cable. Instrucciones: 1-Unir los dos cables de 60cm: 2-Enrrollar el cable anterior en una ferrita , toroide o la ferrita de un flibak de tele.: 3-Conectar la resistencia de 1kΩ en la base del transistor.La base es la pata del medio.Luego hay que conectar el negativo del led al emisor (pata izquierda) y el positivo al colector (pata derecha ): 4-Ahora hay que conectar un cable de la bobina a la resistencia y el otro al colector del transistor (pata derecha): 5-Conectar un cable desde el emisor del transistor , que se conectará al negativo de la pila. 6-Conectar el negativo de la pila al cable del emisor y el positivo en los dos cables unidos de la ferrita: Circuito: Comentar.

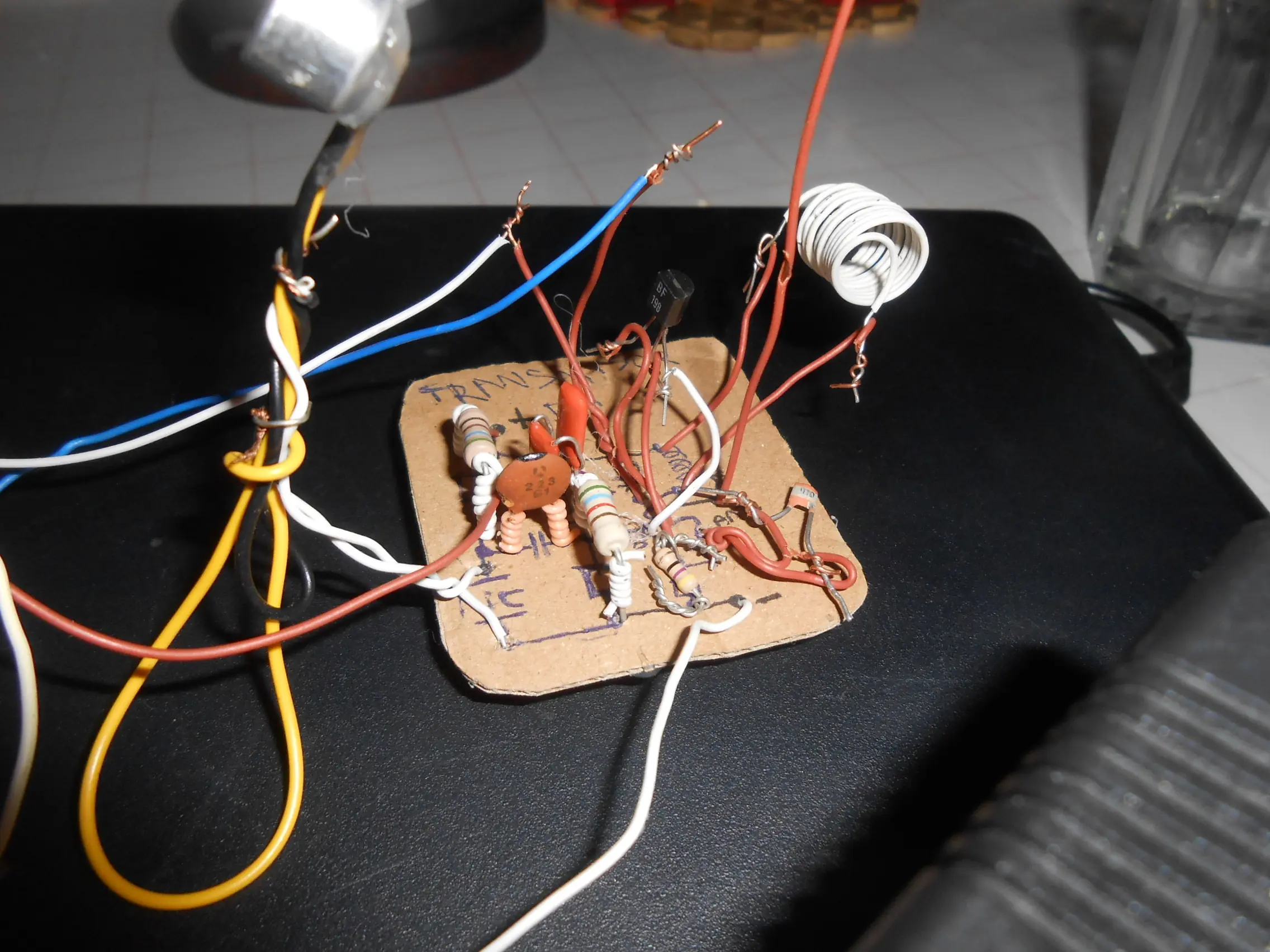

Transmisor FM  Los componentes electrónicos de este transmisor son los siguientes: Resistencia=10KΩ Resistencia=5,6KΩ(verde-azul-rojo-dorado) Resistencia=4,7KΩ(amarillo-violeta-rojo-dorado) Resistencia=47Ω(amarillo-violeta-negro-dorado) Condensador=22nF (223 en condensador cerámico) Condensador=2 a 2,2nF Condensador=6.8 a 10 pF. Transistor=BF494 , BF198 ó reemplazo. Micrófono electret de condensador. Condensador variable de aproximadamente 40 pF .(También se pueden usar los condensadores variables de radio AM pero son más difíciles de ajustar).Yo usé ese. Un pedazo de cartón o un circuito impreso. Un alfiler. Cable . Una batería de 9 voltios o un transformador. Alambre. Este es el circuito: (La resistencia de 680 ohms la puse mal, se reemplaza por una de 10K) Lo primero que hay que hacer (para los que no saben hacer un cicuito impreso como yo)es dibujar en el pedazo de cartón el ciruito de manera que entren todos los componentes.Tendría que quedar parecido a esto: Luego hay que hacer agujeros con un alfiler en los puntos de donde van a ir los componentes: Ahora hay que meter los componentes por los agujeros.Esta foto es sólo de muestra, porque esos componentes no corresponden al transmisor.: Una vez puestos todos los componentes hay que soldar o unir a todos los componentes debajo de la placa.También se conectan los cables de la batería , el micrófono y la antena.La bobina se enrollan 6 vueltas de cable a un diámetro de 1 cm. Después se conecta una batería de 9 voltios o un transformador.Si se usa un condensador variable de radio AM hay que conectar la pata del medio y cualquiera de los costados. Para usarlo hay que girar en cond.var. y escuchar en un receptor FM hasta que se escuche una interferencia. Terminado queda así: El transistor BF494 o el BF198 es así:

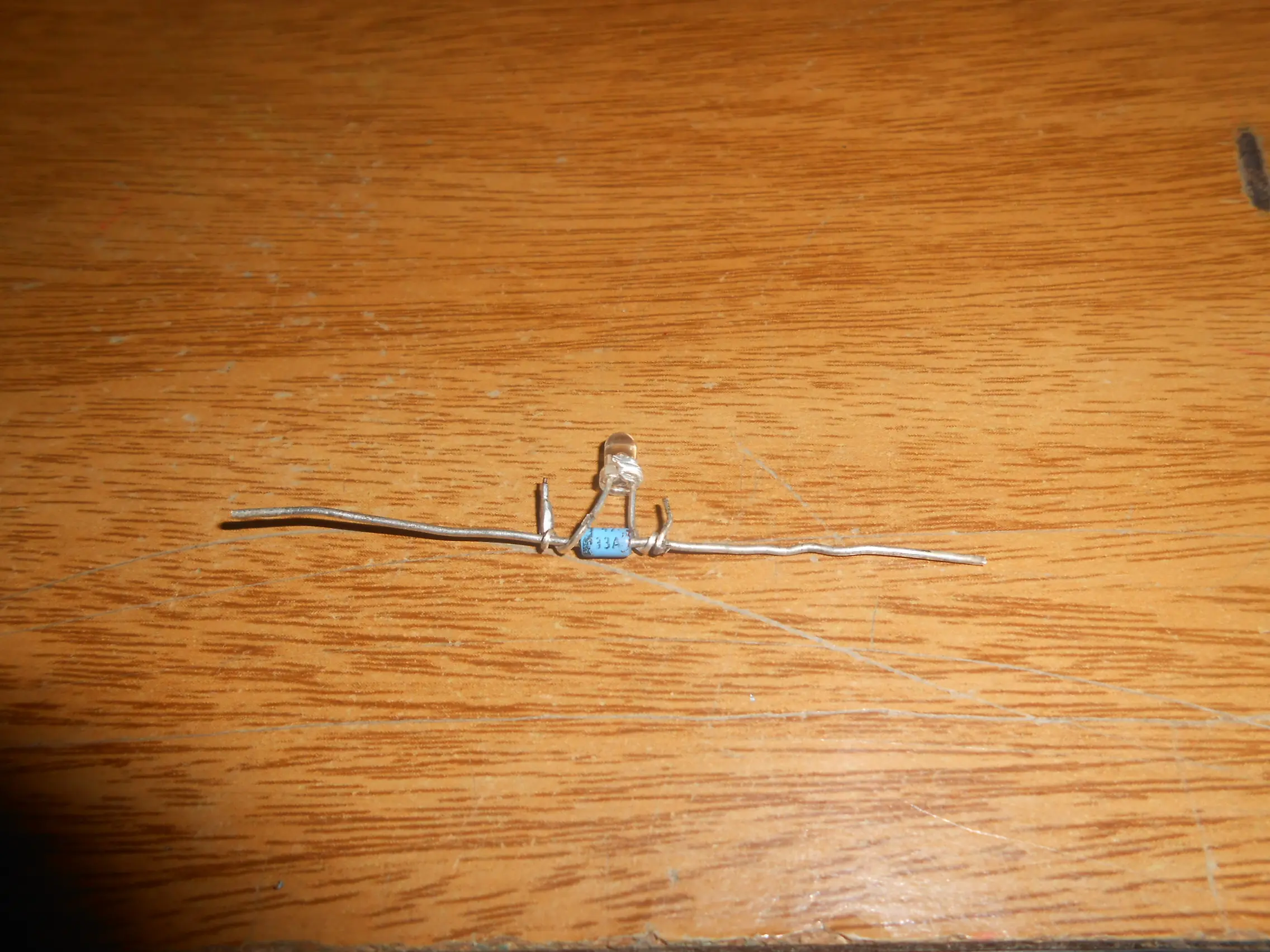

Materales: -Led de 3mm -Diodo 1N4733a , SB340 , diodo zener , o la mayoría de diodos funciona. -cable , de teléfono, más de 15m.U otro cable. -Un fierro de más o menos 40 cm. -alambre Como hacer: 1-Conectar el polo positivo del Led a la pata negativa del diodo (la que tiene marcada la línea) , y el polo negativo del Led a la pata positiva del diodo: 2-Conectar el fierro a un cable o alambre , y si esta muy oxidado , lijarlo donde se conectará el cable.Luego clavarlo en la tierra .Si la tierra está húmeda es mejor. 3- Ahora hay que llevar al techo o a un lugar alto más de 15m de cable y atarlo a un poste o a , lo que sea , pero en el techo.: Y pasa por el agujero a la casa: Ahora hay que conectar el fierro clavado en la tierra a una pata cualquiera del diodo y la antena a la pata que sobre.: Y funciona El diagrama electronico es este: Dibujo: Esto lo que hace para funcionar es captar las ondas de radio de las emisoras más potentes . Si se reemplaza el LED por un auricular , se hace una radio.Por eso el Led no prende a una misma intensidad todo el tiempo , si no que prende al ritmo de la voz o la música de la radio más potente. link: http://www.youtube.com/watch?v=D-30uJsOa20&feature=youtu.be

Receptor regenerativo Hola, les voy a mostrar como hacer este receptor regenerativo , que recibe AM (amplitud modulada) en la onda media y la onda corta , CW (telegrafía) en onda corta, y FM(frecuencia modulada) en VHF (Muy alta frecuencia). Como es tan simple no podrán tener un buen volumen , ni tampoco selectividad , pero este tiene buena sensibilidad. El componente que decide la frecuencia que se va a escuchar es la bobina y el capacitor variable. El condensador que está en paralelo entre el emisor y el colector se cambiará si se quiere escuchar fm , am , onda corta, etc. Luego se darán los valores de cada uno. La resistencia de 1k en paralelo al condensador electrolítico de 4,7uF sirven para reducir el voltaje que llega al auricular ,para que él no se queme. El potenciómetro de 50k es el que regula la regeneración. Este es el circuito : Para escuchar las diferentes bandas , hay que hacerle modificaciones al receptor. Hay que modificar el C1 , L1 y la antena. Por eso hice un cuadro de los componentes que hay que modificar: A la antena de ona corta (SW) la sostuve con un palo de 3 metros arriba del techo de mi casa . Quedó algo así: Este receptor puede estar adentro de una caja como esta : Y por dentro: Para prenderlo hay que conectar la antena , el C1 , los auriculares y activar el interruptor . Mover regeneración y sintonía (VR1 y CV1). En Funcionamiento (onda corta) , se escucha una radio de España (estoy en Argentina) y a lo último una radio AM (no se debería escuchar ) porque el receptor se saturó: link: https://www.youtube.com/watch?v=gt3jMBVhyz8 Gracias por visitar. Cualquier duda Comentar.

Receptor Regenerativo Casero Este receptor es una radio regenerativa con un amplificador de audio que puede recibir casi todas las radios AM locales y varias emisoras de otros países, por ejemplo: China , Estados Unidos , Brasil ,etc. No tiene buena estabilidad pero tiene bastante sensibilidad . Si quieren pueden visitar mi otro pos que indica como hacer una radio más simple.: http://www.taringa.net/posts/hazlo-tu-mismo/17826381/Radio-receptor-regenerativo-para-AM-FM-y-CW-casero.html Materiales: _Capacitor variable de 200pf. Para onda corta se necesita otro más. _Cable para hacer bobinas y núcleo de ferrita. _Condensadores fijos: 100pF , 1nF , y 0.1uF _Cond. electrolíticos : 10uF (X3) , 100uF _Transistor BC549 _LM386 _Resistencias: 1M , 1K , 330 _Potenciómetor de 10k _Batería de 9V y su conector. _Auriculares comunes(como los de mp3, etc.) y su conector. _PCB Para la antena de onda corta: _Cable coaxial. _20 a 30 metros de alambre. Circuito: La parte que está en gris es para onda corta. El circuito se puede hacer sobre un PCB cortado con un cuchillo y sodándolo con estaño 60% y plomo 40% . Puede construírse en una cajita de madera . Para escuchar AM la bobina debe ser de 100 vueltas de hilo de cobre esmaltado sobre un núcleo de ferrita. Para la Onda Corta son 8 vueltas de cable un poco mas grueso sobre un núcleo de ferrita. La antena de Onda Corta Para escuchar AM no es necesario una antena (la bobina capta las señales) , pero si querés escuchar Onda corta , necesitas una antena. Como hacerla: Los materiales están en la lista de materiales anterior. 1_Colocar el cable coaxial desde la ventana de tu habitación (que entre una parte) hasta el techo. 2_Enganchar la mitad del alambre con un aislador a un palo y en el otro extremo soldarlo al conector central del cable coaxial. 3_Hacer el mismo procedimiento con la otra mitad del alambre pero solddarlo a la malla del cable coaxial. 4_Como ya sé que no entendieron, les voy a mostrar una imagen: Como usarlo: Conectar la batería , auriculares y si es onda corta, la antena. Ponerse los auriculares y mover el cap. variable hasta escuchar la radio. Pueden meterlo en una caja así: Escuchando radios de otros países: link: https://www.youtube.com/watch?v=JXUKh4vThP4 Terminado: Lo pueden hacer así: Fuente:¿? Bueno chau comentar.

Receptor Internacional Hoy les voy a presentar este receptor de onda corta, que se puede construír en casa y que da muy buenos resultados. Con él pude recibir varias emisoras de Rumanía, Brasil, Corea, España y China, desde Buenos Aires usando una antena exterior. Y con una antena espira escuché radios de Brasil y un radioaficionado argentino. Para hacer este receptor, hay que tener mucha paciencia, porque muchas veces la primera vez que se hace, no funciona y es difícil encontrar el error. Por eso hay que eprobar muchas veces. Construcción Los materiales que se muestran se pueden conseguir en una casa de electrónica. *Ferrita cilíndrica o plana de cualquier medida. *Cable telefónico rígido para la bobina. *Capacitor variable de 200pF y otro de 200pF a 500pF. *Condensador de 47pF *Condensador de 100pF. *Condensador de 10pF. *Dos condensadores de 0.01uF *Tres condensadores electrolíticos de 10uF.*Resistencia de 180k *Resistencia de 1k y de 2,2k *Resistencia de 1M *Resistencia de 10k *Resistencia de 4,7k *Potenciómetro de 100k y de 10k *Diodo 1N4002, 1N4003, 1N4004, etc. *Transistor BC549C *Transistor BC547C *Auriculares comunes *Conector de auriculares. *Conector para baterías de 9 voltios. *Batería de 9 voltios. *Conector para cable coaxial *Cable coaxial para la antena *Alambre para la antena y aisladores. *PCB El circuito electrónico del receptor es este: La radio se puede hacer en un PCB con el estilo insecto muerto, manjatan o un circuito impreso con ácido. El Condensador variable CV1 regula la señal de la antena. El CV2 es la sintonía principal y con él se puede cambiar de frecuencia. El pot1 es la sintonía fina y ayuda a escuchar una radio que es dificil de sintonizar con la sint. principal. Como no tengo diodos varicap usé un diodo 1N4002 para la sintonía fina. Para regular la potencia del receptor se varía el potenciómetro pot2 de 10K. La bobina L3 se puede mover para controlar la regeneración, pero no es muy necesario moverlo mucho. Lle puse auriculares pero se pueden reemplazar por un parlante chico de 32 ohmios. La resistencia de 180K se puede variar hasta 1M. LA ANTENA Este receptor es ideal para los que viven en edificios y que no tienen lugar para una antena exterior, pues con una antena "loop" o antena de cuadro hecha con un alambre en forma de círculo funciona. Pero si tienen espacio o por lo menos una terraza les recomiendo que también hagan una antena exterior, con alambre y cable coaxial. Empecemos con la antena exterior. Los materiales para la antena exterior son: *Alambre, 20 o 30 metros *Cable coaxial. *Aisladores. *Conector para cable coaxial y las alambres. ¿Cómo hacer? 1_Colocar el cable coaxial desde la ventana de tu habitación (que entre una parte) hasta el techo. 2_Enganchar la mitad del alambre con un aislador a un palo y en el otro extremo soldarlo al conector central del cable coaxial. 3_Hacer el mismo procedimiento con la otra mitad del alambre pero solddarlo a la malla del cable coaxial. 4_Recordar que cuanto más alta esté la antena, mejor. Por dentro de la habitación, la conexión con el receptor es así: Y ahora, vamos a ver como hacer la antena "loop" , espira, antena de cuadro. Con esta se pueden escuchar varias estaciones internacionales y radioaficionados. Es ideal para las personas que tienen lugar limitado, como un edificio. Y por la noche se puede ir hasta la terraza del edificio y escuchar mucho mejor que de día y abajo. Porque de noche la propagación es mayor y cuanto más alto más señales recibe. Esta antena es mucho más fácil de hacer y requiere menos material. *Alambre *Cable coaxial *Conector macho para cable coaxial. Hacer un aro de alambre de 30cm de diámetro. O más. Conectar la malla del cable coaxial a un extremo del aro y el conductor central al otro. Colocar el conector macho en la otra punta del cable coaxial. Bueno, acá está la imagen: Una vista cercana del receptor: Fin Comentar por favor

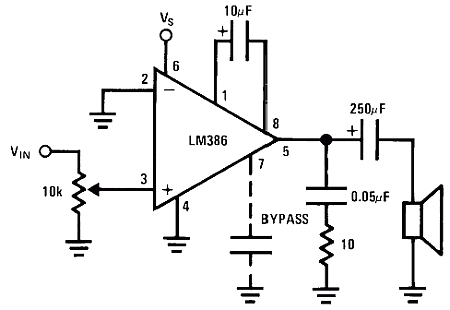

Este amplificador de audio esta fabricado con el circuito integrado LM386 , que es fácil de conseguir en casas de electrónica y es barato. Puede servir para amplificar el sonido de un celular, una radio o otra cosa que emita un sonido bajo. También sirve para ponerle a un receptor casero. Los materiales que se necesitan son: Circuito integrado LM386 Condensador de 100nf (x2) Condensador electrolítico 10 μF Condensador de 10nF Condensador de 0.05uF Condensador electrolítico 250 μF Resistencia de 10Ω Placa de cobre para circuitos impresos, estaño y soldador o protoboar Parlante de 8Ω Batería de 9V y el conector Construcción Este es el circuito electrónico: El condensador "bypass" es de 100nf Para hacerlo se puede colocar el lm386 dado vuelta en una placa de cobre pequeña y darle vuelta las patas que van conectadas a masa y soldarlas a la placa. O se puede cortar el cobre de la placa con un cuchillo y poner el circuito integrado. Después se sueldan todos los componentes y el parlante. Para usarlo se conecta la entrada de audio y la batería. Micrófono Para usarlo como microfono hay que conectarle una resistencia de 10k y un microfono de condensador de esta forma: Lo hice en un mini pedazo de placa: Certificada: Fin del poste. Espero que les haya servido. No se olviden de comentar.

Hola, hoy les muestro cómo hice un ukelele con materiales usados. AVISO: no tengo conocimientos sobre fabricación de instrumentos, no me hago responsable de los daños que puedan ocasionar las imágenes al lector. Un día, el año pasado, estaba caminando cuando de repente veo unas planchas de madera tiradas al lado de un poste. No dudé y directamente llevé una a mi casa. En el camino, pensando qué podría hacer, se me ocurrió algún instrumento musical, y me decidí por hacer un ukelele. Las medidas eran más o menos estas: Entonces hice un diseño del cuerpo simple: Así que agarré el serrucho, y empezé a cortar: Después, escofiné las piezas: Para el mástil use una madera que tenía en mi casa, de 33cm x 4cm, que después lo emparejé: La boca la marqué con un compás, y para cortarla la fui rompiendo con un cuchillo y un martillo a lo croto: Los bordes del cuerpo los hice con unas maderas que encontré a una cuadra de mi casa en la vereda, que encajaban justo con la medida del ukelele. Haciendo el encaje: El puente lo hice con sobrantes de la plancha de madera. Una vez terminadas, procedí a pegar con cola las partes y clavarlas. (La lata azul la puse para dar peso y que se peguen) Unión del mástil. Un "intento de clavijero" y una "cejuela". El fibrofácil con los trastes marcados lo agregué porque si no quedaban muy lejos las cuerdas: Las cuerdas (de tanza)puestas en el puente: Así sostuve el mástil. ¡¡¡Mirá como está esa desprolijidad, papá!!! Para saber las medidas de los trastes, usé esta página: https://www.stewmac.com/FretCalculator.html Terminado:

Esta es una luz que se prende en la oscuridad. Necesita sólo una pila recargable de 1.2 voltios para prender un led de 3 voltios , por un circuito que se le agrega al detector de oscuridad.La pila recargable se carga con un panel solar de 3 voltios , cuando hay luz del sol. Materiales: -Potenciómetro de 50 K -Dos resistencias de 1K -Dos transistores 2N3904 -Una ferrita o un toroide ferromagnético -Pila recargable de 1.2V -Diodo zener -Panel solar de 3V -Cables -LED -LDR (fotorresistencia) El circuito detector de oscuridad , que se alimenta de 2 pilas (3V) : El "LDR" es una fotorresistencia , que es lo que detecta la oscuridad. Como ven, este circuito se alimenta de 3V .Como el panel solar de 3 voltios , tarda más tiempo en cargar dos pilas que 1 pila , se usará una pila sola. ¡Pero los LEDS prenden con dos pilas de 1,5 voltios! , Así que este circuito prenderá un LED con sólo una pila . Se llama "joule thief".: Si quieren saber como se hace más detalladamente el "joule thief" visiten esta página: http://www.taringa.net/posts/ciencia-educacion/17330711/Como-hacer-un-joule-thief-sin-toroide-ferromagnetico.html El joule thief se conectará de esta manera: El cable "1" del joule thief se conectará al polo negativo del LED en el circuito "detector de oscuridad" y el cable "2" se conectará al cable positivo del circuito detector de oscuridad. Y se reemplazará la batería de 3V por un pila recargable de 1.2V . Si se tapa el LDR bloqueando la luz , tiene que prender el LED. Se regula la sensibilidad variando el potenciómetro de 50K. Para hacer el cargador se necesita un panel solar y un diodo zener. SE conecta el cable positivo de el panel solar a la pata positiva del diodo , y la pata negativa del diodo a el positivo de la pila recargable. El cable negativo del panel solar se conecta a el negativo de la pila. Circuito Todo terminado (con el joule thief y el cargador solar): Y terminado en la realidad.. Le reemplazé la ferrita del joule thief por un toroide (el cosito verde) Entra justo en una lata XD: En la oscuridad:
