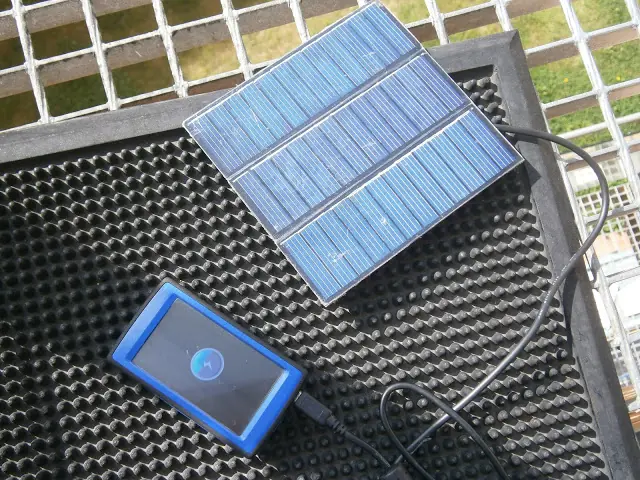

Seguramente, todos tenemos algún aparato móvil como un smartphone, un mp3, mp4 o mp5. Casi todos sus cargadores son de 5v o muy parecido. Para hacer un cargador solar necesitaremos una placa solar. Tiene que ser de 5 o 6 voltios y más de 200 mA. Yo he comprado en ebay tres placas de 6v y 110 mA cada una, si las conectara en serie darían 18v y 110 mA, pero no necesito eso,así que las conectaré en paralelo para obtener 6v y 330mA. También necesitaremos un diodo para que la corriente vaya del panel a la batería y no al revés. Un regulador de tensión 7805. Un soldador. Tijeras. Papel transparente de forrar autoadhesivo. Y cable o alambre plano para unir las placas. Montaje. Damos la vuelta a las placas, podemos apreciar que el polo positivo va hacia arriba y el negativo hacia abajo. Alineamos las placas y cortamos el alambre para unir las partes donde acaban los polos. Los soldamos de manera que queden conectados todos los + juntos y todos los - también. Debe quedar así: Cortamos del papel de forro un trozo que cubra todas las celdas. Lo pegamos. Y lo frotamos para que no queden burbujas. Las tres celdas quedan así. (No necesitaremos seguir los pasos anteriores si nuestra placa era de 5 o 6v y más de 200mA) Las dos patas del transistor de los lados son positivas y la del centro negativa. Colocamos la del medio en el polo negativo y una de los lados en el positivo, la otra debe quedar separada. Lo soldamos. Agarramos el diodo y conectamos el lado plateado a la pata del medio. La placa debe estar conectada así: La pata del diodo que queda suelta es el polo negativo, la pata del transistor que queda suelta es el positivo. Agarramos un cable USB hembra, Lo cortamos y le quitamos un trozo de aislamiento Cortamos los cables blanco y verde y dejamos el rojo (-) y el negro (+). Los unimos a sus respectivos polos. Así: Podremos cubrirlos con algo para que queden mejor y ya puede cargar cualquier aparato USB. Este es el diagrama del circuito:
