Seguramente, todos tenemos algún aparato móvil como un smartphone, un mp3, mp4 o mp5. Casi todos sus cargadores son de 5v o muy parecido.
Para hacer un cargador solar necesitaremos una placa solar. Tiene que ser de 5 o 6 voltios y más de 200 mA.
Yo he comprado en ebay tres placas de 6v y 110 mA cada una, si las conectara en serie darían 18v y 110 mA, pero no necesito eso,así que las conectaré en paralelo para obtener 6v y 330mA.
También necesitaremos un diodo para que la corriente vaya del panel a la batería y no al revés.

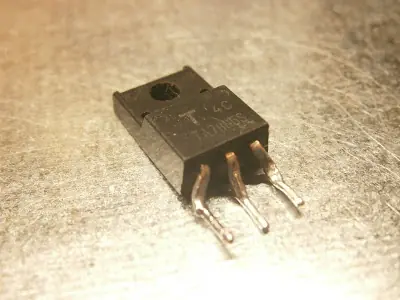

Un regulador de tensión 7805.
Un soldador.
Tijeras.
Papel transparente de forrar autoadhesivo.
Y cable o alambre plano para unir las placas.
Montaje.
Damos la vuelta a las placas, podemos apreciar que el polo positivo va hacia arriba y el negativo hacia abajo.

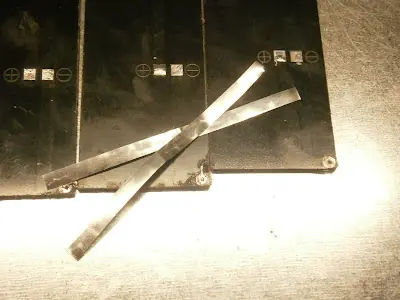

Alineamos las placas y cortamos el alambre para unir las partes donde acaban los polos.

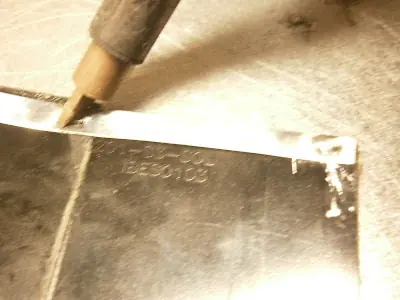

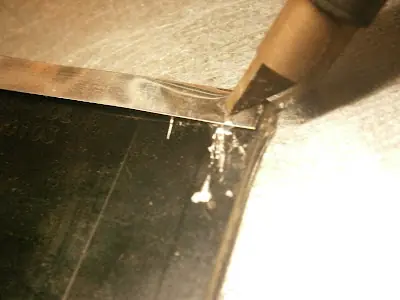

Los soldamos de manera que queden conectados todos los + juntos y todos los - también.
Debe quedar así:

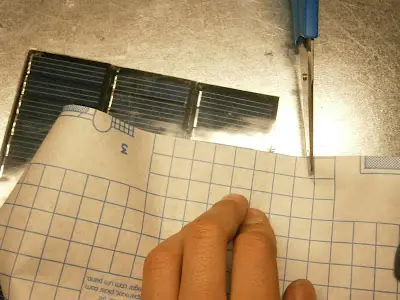

Cortamos del papel de forro un trozo que cubra todas las celdas.
Lo pegamos.
Y lo frotamos para que no queden burbujas.
Las tres celdas quedan así.
(No necesitaremos seguir los pasos anteriores si nuestra placa era de 5 o 6v y más de 200mA)
Las dos patas del transistor de los lados son positivas y la del centro negativa.
Colocamos la del medio en el polo negativo y una de los lados en el positivo, la otra debe quedar separada. Lo soldamos.
Agarramos el diodo y conectamos el lado plateado a la pata del medio.
La placa debe estar conectada así:
La pata del diodo que queda suelta es el polo negativo, la pata del transistor que
queda suelta es el positivo.
Agarramos un cable USB hembra,
Lo cortamos y le quitamos un trozo de aislamiento
Cortamos los cables blanco y verde y dejamos el rojo (-) y el negro (+).
Los unimos a sus respectivos polos.
Así:
Podremos cubrirlos con algo para que queden mejor y ya puede cargar cualquier aparato USB.
@feedeeh_ No hay baterías de 3v. ¿Te refieres a la batería del celular? Esas tienen 3.7V y cargan hasta 4.2V pero no las podes conectar directo a las celdas porque pueden explotar.
@AlexLumbago Guarda que aca en Argentina en una epoca se armó quilombo porque había gente que se había armado un molino de viento para cargar electricidad y ahora no me acuerdo bien cual era el gobernador que les quería "cobrar el viento" a los emprendedores.Un saludo.Alejandro
@AlexLumbago Guarda que aca en Argentina en una epoca se armó quilombo porque había gente que se había armado un molino de viento para cargar electricidad y ahora no me acuerdo bien cual era el gobernador que les quería "cobrar el viento" a los emprendedores.Un saludo.Alejandro
@adelabarrra No podes conectarlo porque viajan todos los meses a medir el consumo de luz al sol y si marca mas de lo que debería se ponen re locos y hacen averiguaciones.
@adelabarrra No podes conectarlo porque viajan todos los meses a medir el consumo de luz al sol y si marca mas de lo que debería se ponen re locos y hacen averiguaciones.
consegui una placa, no me acuerdo como se llama, reductor de voltaje o convertidor no estoy seguro, que me baja de 20v hasta 1.3v y me da 1amper, osea, lo dejo en 5v y un amper y es practicamente igual al cargador del cel, me sale 80p =P
Una batería de 9V no se si le da para llenar un 5% de la batería de un celular de hoy día.Creo que son de 150mAH y las baterías de los celulares no bajan de 1500mAHAmen de lo antes dicho el celular, para cargar la batería necesita arriba de 500mA.
Solo podes cargarlo cuando hay sol asi que lo mejor seria acoplar una bateria a la salida del regulador para ir cargandola todo el dia y despues cargar el telefono cuando te de la gana.
@jorge_acdc el iodo sirve para eso! deja pasar la corriente en un solo sentido, sino cuando enchufas algun celular la conrriente de la bateria pasa al panel y lo que se quiere es lo contrario, por es oel iodo
@jorge_acdc el iodo sirve para eso! deja pasar la corriente en un solo sentido, sino cuando enchufas algun celular la conrriente de la bateria pasa al panel y lo que se quiere es lo contrario, por es oel iodo
Si le sacas el diodo y cambias las placas por una pila de 9v te haces un cargador portable para evitar quedarte sin bateria, me tome un pequeño tiempito para dejarles el circuito
WTF???si entran 5V, para que carajo pone un regulador de 5V, eso no alcanza ni para poner en funcionamiento el sistema del reguladorsegun la hoja de datos del 7805 la V minima de entrada para sacar unos 5 V es de 7V.. y si funciona con 6 V, si es que funciona; tira unos 4 V eso..
Permitime hacerte un comentario:La familia de reguladores LM78XX requieren a su entrada de al menos 2 voltios mas que su salida nominal para poder polarizar sus transistores (fijate en el datasheet del 7805 por ej). Si aparte de eso tenes un diodo del tipo 1N400X con aprox 0,7V de caida; no te va a alcanzar con 6 V del panel solar. Para empezar, reemplazaria el 1N400X por un 1N5819 que tiene mucha menor caida. Despues veria de conseguir otro tipo de panel solar. Aparte te recomiendo ponerle capa…
Si le sacas el diodo y cambias las placas por una pila de 9v te haces un cargador portable para evitar quedarte sin bateria, me tome un pequeño tiempito para dejarles el circuito
Eso que llamas transistor es un circuito integrado y los pines de los extremos no son positivos y no se conectan de forma indistinta.Mirando de frente con la leyenda hacia vos y los pines hacia abajo tenes entrada, masa y salida.La entrada debería ir al positivo de la celda y el pin central al negativo.Por otro lado, para que entregue 5V regulados necesita poco mas de 7V, idealmente 8V.Ademas tenes que tener en cuenta que, el 7805, por la caída de tensión que introduce en el circuito, va a calen…
