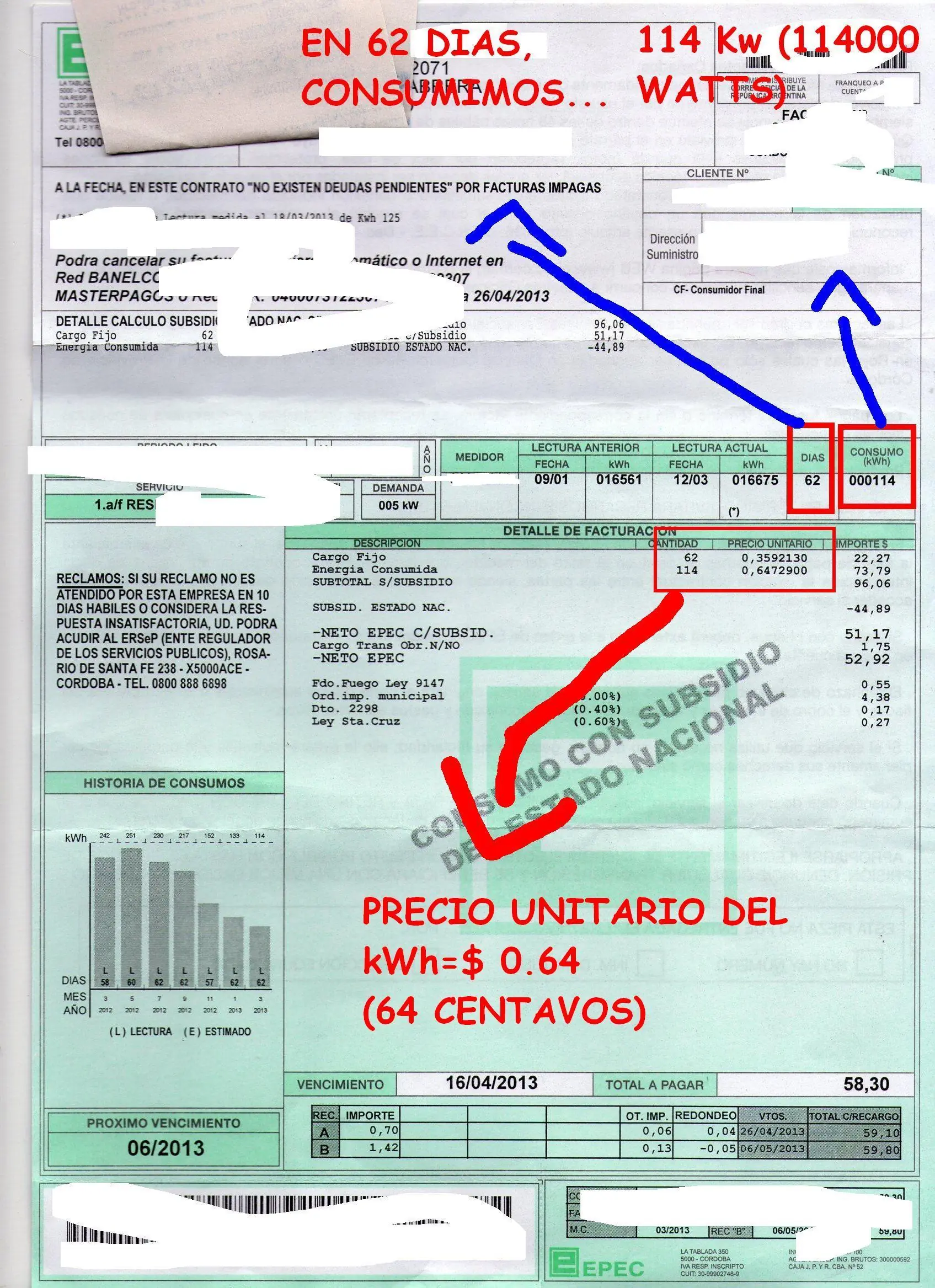

Como saber cuanto gastas de luz por dia, hora, minuto, segundo en plata??? El calculo es sencillo. Yo les mostrare el ejemplo con una factura de EPEC que es mi proveedor de este servicio. Como veran, en la factura muestra los kWh que son los Kilo watts por hora. Hay que fijarse cuanto figura en el periodo que les vino la factura. Todo esto es para saber el precio del Kilo Watt y luego los watts los sacaremos. Como vemos en la imagen el KiloWatt sale 0.64 pesos, es decir 64 centavos (uso centavos porque no hay comas y es mas facil sacar el resultado sin confundirse). ENTONCES: Si el kilowatt sale 64 centavos (1 KW = 1000 W) 1 watt sale (64/1000) 0.064 centavos. NOTA: TODO ESTO HAGANLO CON SU MONEDA DE SU PAIS Y SUS RESPECTIVOS CONSUMOS Ya tenemos el precio del Watt. Ahora el ejemplo: Tenemos un foco en nuestra casa que dice 100 Watts. (Esto significa que en una hora el foco consume 100 watts) Entonces sacamos el caculo. 1 Watt = 0.064 centavos 100 Watts = 6.4 centavos (100 * 0.064) Es decir que en una hora que este prendido el foco, habremos gastado 6 centavos y chirolas. Y para saber cuanto gasta si esta prendido un dia entero: 6.4 (centavos) * 24 (horas) = 153.6 centavos en un dia, es decir 1 peso con 53 centavos (1.53) Y para saber cuanto gasta si esta prendido un segundo o minuto, seria dividir o multiplicar por 60 nomas. Seria el mismo calculo para cualquier cosa que consume electricidad, y para los que dicen, no uses el microondas que gasta mucha electricidad. Es cierto gasta mucho, pero en relacion a lo que lo vas a usar no es nada. Para saber cuanto gastas en total, solamente sumas el consumo de los artefactos de tu casa. Ejemplo. Mi microondas gasta 1200 Watts por hora (1.2 kWh), pero supongamos que queremos calentar una taza de cafe durante 5 minutos. En esos 5 minutos gastamos solamente 100 watts que seria 6.4 centavos solamente. Bueno, espero que les haya servido la informacion; hoy me puse a calcular y decidi compartirlo. Cualquier duda, sugerencia o correccion comentas. Un saludo!

PROYECTO VENUS ¿Que es el Proyecto Venus? Es una iniciativa experimental, llevado a cabo por Jacque Fresco y Roxanne Meadows, que propone la construcción de una ciudad o sociedades avanzadas sociotecnológicamente sin necesidad de dinero. En dicha sociedad, habría una transición de la economía monetarísta o capitalista a la basada en recursos, se usarían las energías renovables (sobre todo la geotérmica, para entender mas de sobre esta energia visita post ) y con la tecnología actual sería posible que todos los seres vivos del planeta tuvieran una vida digna. Esta sociedad tendería a la comprensión radical de los problemas y por tanto, a la eficiencia en armonía con la naturaleza. Su sitio web, sus entrevistas en video y su bibliografía pueden ser medios para apoyar al proyecto. La organización fue fundada por Jaque Fresco y Roxanne Meadows en 1995, aunque en su sitio web afirman haber comenzado las ideas que inspiraron el proyecto en 1975. El proyecto se denomina así porque está instalado en Venus, Florida. Tiene una superficie de 8.5 hectareas cerca del Lago Okeechobee con 10 edificios diseñados por Jaque Fresco que sirven además de muestra sobre sus ideas para los visitantes. (Uno de los edificios del lago Okeechobee) ¿En que consiste basar su economia en recursos? Una economía basada en recursos es un sistema socioeconómico en el cual los bienes y servicios están al alcance de todos los seres vivos sin necesidad de dinero, crédito, trueque, o cualquier otro sistema de deuda o servidumbre. Todos los recursos se consideran herencia común de todos los habitantes. La premisa en la cual se basa este sistema es que nuestro planeta es abundante en recursos; nuestra actual práctica de monetarizar y racionar recursos ha quedado obsoleta y se ha vuelto contraproducente a nuestra supervivencia. La sociedad moderna posee tecnología avanzada y puede hacer disponibles el alimento, el abrigo, el refugio y otras necesidades básicas; puede actualizar el sistema educativo, y desarrollar un suministro abundante de energía renovable no contaminante (geotérmica). Implementando una economía diseñada eficientemente, cualquiera puede disfrutar un estándar de vida alto con las ventajas de una sociedad de alta tecnología. Una economía basada en recursos utilizaría los recursos existentes de la tierra (el mar, equipamiento físico, plantas industriales, etc) para enriquecer las sociedades. En una economía basada en recursos y no en dinero, podríamos fácilmente cubrir todas las necesidades básicas de los seres vivos y proveer un mejor nivel de vida para todos. (Departamentos segun el Proyecto Venus) Según Fresco, "La Tierra es abundante en recursos naturales, y la práctica actual de racionarlos por métodos monetarios es contraria a nuestra supervivencia. La sociedad moderna tiene el acceso a tecnologías sumamente avanzadas que nos podría proporcionar alimento, ropa, alojamiento, asistencia médica, educación y energía (no contaminante) ilimitada. Sin embargo, esto solo puede lograrse con un uso inteligente y humano de la ciencia y la tecnología". Para mas informacion sobre este proyecto, entra en http://www.thevenusproject.com/ , es el sitio oficial, alli te pueden explicar mejor de que se trata esto. MAS INFORMACION EN:

Si necesitas algo, mandame un Mensaje Personal. Soy muy Activo Supongo que a muchos de ustedes les ha pasado que van caminando y se les corta el palito de goma que tiene la ojota que es donde va el dedo pulgar separado del otro. Muchos les ponen clavos atravesados al palito que queda, yo mismo lo hacia. Pero se me ocurrio otra forma y la probe y me resulto y la pude seguir usando todo el verano. Bueno el primer paso es hacerle un hueco con un clavo al rojo vivo al palito de goma que queda luego de que el circulito de goma se haya roto, el hueco va justo al medio. Despues agarras un tornillo de los que se usan para madera que son de distinta rosca que los para metales o agarres, y enroscarlo en el hueco que se hizo anteriormente antravesando la cabezita original: Tornillo para madera: Tornillo para metales o agarre (no perfora): Les dejo las imagenes propias

Hola! Hoy les queria mostrar mi cargador movil. Les cuento: Todos los dias que voy al colegio o algun lugar que voy a estar mucho tiempo aburriendome, uso el celu (galaxy ace) y como todos saben estos telefonos se les gasta muy rapido la bateria. Entonces lo que hice fue ir a la casa de elctronica, comprar un regulador de voltaje LM7805 (Le das de entrada 35 voltios como maximo y te tira 5V de salida, que es el voltaje con el que carga un celular, y el que entrega el USB de la PC), use un disipador que ya tenia por ahi, porque el integrado al disipar tanto voltaje, tiene a calentarse, y para evitar que se dañe le puse un disipador. Bueno, el circuito que hice es el siguiente: No tengo fotos de cuando lo iba haciendo porque no se me ocurrio subirlo a Taringa! Cuando fui al colegio, un amigo vio mi cargador-regulador y me dijo en broma: "Subilo a Taringa!" y le dije, sii tenes razon pero no saque fotos. Asi que les muestro todo ya echo. ELEMENTOS: C1 = 100µF (Condensador, Electro., 16v) C2 = 100µF (Condensador, Electro., 16v) LED1 = (Diodo LED) F1 = Fusible (Fusible 1,5A) R1 = 680 (Resistencia, 0,25W) VR1 = LM7805 El led es opcional, al igual que el fusible. Y los capacitores son solo para evitar altibajos de tension. En el circuito faltaria un puente de diodos para poder meterle C.A. ó A.C. y que la rectifique, ya que el integrado LM7805 funciona con C.C. ó D.C. Cuando llevaba el circuito al cole se me presentaba un problema. Tenia la bateria y el circuito en un mismo bolsillo, y el circuito es delicado y se me podia hacer mierda con el movimiento y todo eso. Asi que se me ocurrio meter el circuito en un tarrito de PRINGLES y para enfriar el disipador de calor le puse un cooler de una PC que tenia por ahi (ENCAJABA PERFECTO!!! ) Al sacarle fotos no se veia el circuito asi que tuve que usar un flash de un celu para iluminar y sacar la foto. Aca se puede observar el disipador, se ve una parte nomas; el led y un capacitor. Eso verde es para agarrar los cablecitos: Vista frontal: En funcionamiento Aca se puede ver el cable rojo (+ positivo) y el negro (- negativo) Esos huequitos se los hice a golpazos con un destornillador para que pase el aire del cooler y no este al pedo. Porque sino no ventila ni bosta Aca subi un video probando como funciona: Y por ultimo les dejo la certificada. UN SALUDO!!

Si necesitas algo, mandame un Mensaje Personal. Soy muy Activo Hola! Hoy les quiero mostrar como construir un transmisor de FM casero, hay que tener conocimientos en electrónica basicos. A esta idea la saque de una pagina (http://asterion.almadark.com/2008/09/25/transmisor-fm-banda-comercial/) y si se fijan yo le he mandado al dueño del que subio como fabricarlo, que es peruano, le mande mis imagenes de mi transmisor. Fijense al ultimo de la pagina que el puso, "ACTUALIZACION" y subio mis imagenes. Soy el usuario Diegoss. Empezemos Este transmisor es una versión algo modificada (prácticamente nada en realidad) de uno que vi en el foro de asterion.almadark.com, y cuyo tutorial paso a transcribir a continuación: Este sencillo circuito, le permitirá transmitir señales de audio en un área de aproximadamente 100mts de radio. La señal emitida por el mismo, puede ser sintonizada en cualquier punto del Dial de su radio de FM, pues su frecuencia de transmisión puede ser fácilmente localizada entre los 88 y los 108Mhz. Sus usos son ilimitados, puede ser utilizado como monitor para bebes, como micrófono inalámbrico para conferencias, transmitir el audio del PC hacia algún otro punto de la casa. Una de las aplicaciones más fascinantes de la electrónica, son las comunicaciones inalámbricas. Este proyecto permitirá iniciarse en dicho campo. Este tipo de comunicaciones, están regidas por las normas de cada país, por lo cuál no se deben exceder ciertos límites, la omisión de dichos límites, es castigada con multas y sanciones. El transmisor de FM en miniatura, ha sido diseñado de tal forma que no exceda dichos límites de su frecuencia de oscilación que esta comprendida entre los 88 y los 130Mhz y el campo generado por las irradiaciones, no supera los 50mV por metro, a una distancia de 15cm del circuito. Si usted ensambla su circuito siguiendo las especificaciones que a continuación le daremos, no excederá dichos límites, pues cualquier modificación que se haga al circuito incluyendo pro ejemplo una variación en el voltaje de alimentación, cambiará el alcance de la señal emitida. Lista de Materiales 2 Transistores 2N2222 1 Micrófono Electret 2 Condensadores Electrolíticos 10uF/25v 1 Condensador Electrolítico de 2.2uF/25V 2 Condensadores Cerámicos de .1uF/50v 2 Condensadores Cerámicos de 2.7pF/50v 1 Condensador ajustable de 5-60pF (trimmer) 2 Resistencias 1k 1 Resistencia 15K 1 Resistencia 6.8k 1 Resistencia 10K 2 Resistencias 4.7K 1 Resistencia 2.2K 1 Resistencia 220 Ohm 50 cm. Alambre para puentes de 0.51mm de diámetro (24 AWG) Tornillos 1 Conector + Soporte para Batería 5 Espadines 1 Baquelita 1 Batería 9V Cautín Taladro Soldadura Estaño A continuación agrego una imagen con una descripción de cada parte del circuito: Construcción de La Bobina Para fabricar la bobina agarre un alambre de cobre esmaltado y lo enrolle unas 7 vueltas masomenos al rededor de una lapicera, la funcion que cumple es emitir las ondas electromagneticas. Pasos Para El Ensamblaje Paso 1.- Soldar los componentes de menor altura como las resistencias. Paso 2.- Luego instale los condensadores cerámicos, el condensador variable (trimmer), los 5 espadines y los transistores. Paso 3.- Posteriormente, suelde los condensadores electrolíticos y la Bobina. Recuerde que en la Placa del circuito impreso el terminal identificado con el signo (-) en los condensadores debe quedar ubicado del lado opuesto del identificado con el signo (+). Paso 4.- Finalmente suelde el micrófono, teniendo en cuenta su polaridad, la antena y el conector para la batería de 9v a los espadines respectivos y asegure el soporte para la batería mediante los tornillos. Una vez que este seguro de que todos los componentes han sido ensamblados puede proceder a la prueba y calibración del circuito. Para ello, ubique una radio de FM cerca del circuito, busque en el dial un punto en silencio (sin emisoras) y suba el volumen del receptor hasta un punto en el que puede usted oír las interferencias. Conecte una Batería de 9v al circuito y escuche atentamente la radio. Lentamente y con la ayuda de un destornillador pequeño, ajuste el condensador (trimmer C5) hasta que en el receptor se escuche un silbido o sonido similar, lo cuál quiere decir que en dicho punto se ha sintonizado en el transmisor la frecuencia dial. En ese momento puede hablar en el micrófono y se debe escuchar en la radio lo que se habla. Si en la frecuencia seleccionada, no se logra una buena recepción, repita este procedimiento en otro punto de la banda de FM. Si lo prefiere, en vez de variar el capacitor, sintonice la radio hasta hallar el punto donde encuentre mejor recepción (silencio). Si después de hacer esto, no consigue sintonizar el transmisor, puede ajustar la bobina que conforma el circuito oscilador juntando sus espiras para elevar la frecuencia, o separando las mismas si lo que desea es reducirla un poco. Este circuito Funciona mejor cuando es alimentado por una batería pero si lo desea puede hacerlo con una fuente de alimentación regulada. ACA COMIENZA MI APORTE A LA PAGINA Nuestro amigo Diego(yo), incansable seguidor de esta entrada nos envía imágenes de su transmisor en FM. Felicitaciones a él y a todos los sufridos amantes de la radio frecuencia que tienen la osadía de hacer sus propios equipos. 73's a todos y bienvenido diego a este duro pero gratificante camino. Mi transmisor(me salio medio mocho pero estaba empezando en la electronica): Aca esta la bobina que fabrique! Para que vean que es mio el transmisor les dejo la imagen actual del transmisor: Eso es todo amigos, saludos!

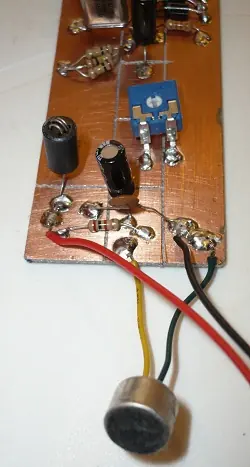

Retomando un poco el VHF, aquí tienen un transmisor en frecuencia modulada para la banda de radio aficionados de los dos metros, porción que abarca desde los 144Mhz hasta los 148Mhz, banda que es mayormente poblada por transmisiones en FM y aunque no rebota en la ionosfera existen personas que lo usan para comunicaciones a larga distancia apoyándose de rebotes lunares y no sé qué cosas más. Veamos el esquema del transmisor que nos ocupa: L2: Bobina de de 6 mm de diámetro, 3 espiras y toma intermedia aca les adjunto las imagenes de mi propio transmisor el cual fue testeado con un amplificador con un LM386 para comprobar la frecuencia de la bobina. Lo que hice fue transformar las ondas electromagneticas en electricidad y lo pase al LM386 y el parlante me indicaba Aproximadamente, lo usa mas que todo para probar que andaba. Tambien se puede observar la protoboard que la use antes de soldar todo, pero no es conveniente tenerlo armado ahi ya que da mucha itnerferencia e inestabilidad. Este transmisor en particular tiene un detalle interesante de mencionar gracias al uso de un cristal de cuarzo. Este cristal como ya deben saber algunos nos dará buena estabilidad de frecuencia sin embargo notaran en el esquema electrónico que no está funcionando en su frecuencia fundamental: el cristal de cuarzo es de 16Mhz y la transmisión se realiza en 144Mhz???. Esto es debido a que haremos funcionar el transmisor en un sobretono o armónico, específicamente el noveno: 16 x 9 = 144. Como se logra esto? sencillamente haciendo funcionar el oscilador en los 16 Mhz pero poniendo a la salida un filtro LC calculado para 144 Mhz y que una vez ajustado permita la salida solo de esa frecuencia. Ahora, cuando ustedes se encuentran ajustando este filtro con el frecuencímetro conectado notaran que aparentemente pueden transmitir no solamente en los armónicos del cristal sino en muchas más frecuencias, sin embargo les diré que la mayor potencia de salida se produce exactamente en los armónicos del cristal, en las otras frecuencias la salida es irrisoria pero suficiente para que el frecuencímetro lo pueda leer. Otra cosa a mencionar del montaje es que no use los diodos varicap que indica el esquema, estoy en pruebas de limpieza de sonido utilizando 3 componentes: dos diodos 1N4007 (que puede comportarse como varicap también, claro que con bajo rango de capacitancia) y un capacitor fijo de 10pF. Para que sirven en este circuito estos componentes? pues para provocar una variación de capacidad de acuerdo a la entrada de sonido, lo cual provocara una variación de frecuencia o modulación en FM. Hagan sus propias pruebas en caso no cuenten con los varicaps propuestos en el esquema. Aca pueden comprobar la frecuencia. Planes para el futuro -Pienso hacer más estrecha la sintonía del noveno armónico debido a que el capacitor variable es difícil situarlo justo en 144.000 Mhz. -En caso las pruebas de sonido y estabilidad vayan por buen camino montare un amplificador o dos para llegar por lo menos a 25Watts. -Ya viene muy pero muy pronto un receptor para esta misma banda!!!.
