El modelo OSI es un modelo conceptual que no define ni especifica interfaces y protocolos, únicamente establece criterios generales sobre cómo concebir las redes de comunicaciones de datos.
El proceso de transmisión de datos, intervienen componentes software y hardware. Debido a ello, los procedimientos se dividen en capas o niveles.
En el modelo OSI se consideran siete niveles, en cada uno de ellos se procesan unidades de información denominadas PDU (Unidad de datos de protocolo). En los ordenadores emisores las PDU se transmiten del nivel superior al inferior, y en cada uno de ellos se añade información de control (cabeceras, AH, PH, SH, TH, NH, DH, o terminales DT). En los Ordenadores receptores la información se procesa desde el nivel inferior, comprobando y eliminando en cada nivel las cabeceras o terminales de cada PDU correspondiente a dicho nivel.
Las funciones de cada nivel es :

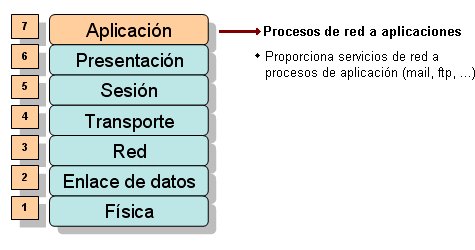

CAPA 7. Capa de Aplicación
Dos ordenadores se intercomunican a través de procesos, correspondiente a unas determinadas aplicaciones. El intercambio de información entre dos procesos se efectúa por medio de algún protocolo de la capa de aplicación. Algunos protocolos de la capa de aplicación son TELNET, FTP, SMTP, POP3, DNS, RTP,HTTP.
TELNET :
Es una aplicación que permite desde nuestro sitio y con el teclado y la pantalla de nuestro Ordenador, conectarnos a otro ordenador remoto a través de la red.
FTP :
Es una herramienta que te permite, a través de la red, copiar ficheros de un ordenador a otro.
SMTP :
Es un servicio de correo a través de servidores, usando un protocolo estándar para enviar y para recibir el correo.
POP3 :
Protocolo POP (Protocolo de oficina de correos), permite recoger el correo electrónico en un servidor remoto.
DNS :
El servicio permite, una vez configurado, que tu web y tu correo electrónico sean localizados desde cualquier lugar del mundo mediante tu nombre de dominio.
RTP :
(Real-Time Transfer Protocol) se utiliza para encapsular VoIP paquetes de datos dentro de paquetes UDP.
HTTP:
Protocolo de Transmisión Hipertexto. Protocolo de comunicaciones utilizado por los programas clientes y servidores de WWW para comunicarse entre sí.

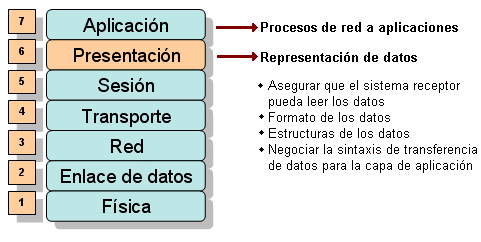

CAPA 6. Capa de Presentación
Trata de homogeneizar los formatos de representación de los datos entre equipos de la red.
Para homogeneizar la representación de datos (Textos, Sonidos, imágenes, valores numéricos, instrucciones), la capa de presentación interpreta las estructuras de las informaciones intercambiadas por los procesos de la aplicación y las transforma convenientemente.
Puede realizar transformaciones para conseguir mayor eficacia en la red (compresión de texto y cifrado de seguridad). Los programas del nivel 6 suelen incluirse en el propio Sistema Operativo.
La representación de los caracteres como los datos de texto y numéricos dependen del Ordenador, se representan por códigos de representación EBCDIC, ASCII y UNICODE.

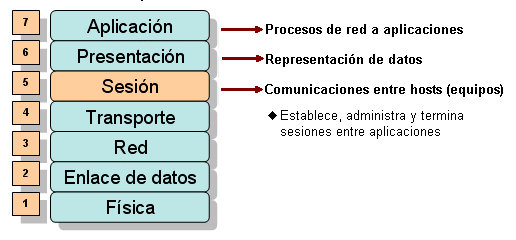

CAPA 5. Capa de sesión
Cuando se realiza una transferencia entre dos ordenadores se establece una sesión de comunicaciones entre ambos. La capa de sesión es responsable de :
Actuar de interfaz entre el usuario y la red, gestionando el establecimiento de la conexión entre procesos remotos.
Establecer un dialogo entre dos equipos remotos para controlar la forma en que se intercambian los datos.
Identificar los usuarios de procesos remotos
Cuando se corta la conexión de forma anormal, en la capa de transporte o en inferiores, la capa de sesión puede encargarse de restablecer la sesión de forma transparente al usuario.
Su función es aumentar la fiabilidad de la comunicación obtenible por las capas inferiores, proporcionando el control de la comunicación entre aplicaciones al establecer, gestionar y cerrar sesiones o conexiones entre las aplicaciones que se comunican .

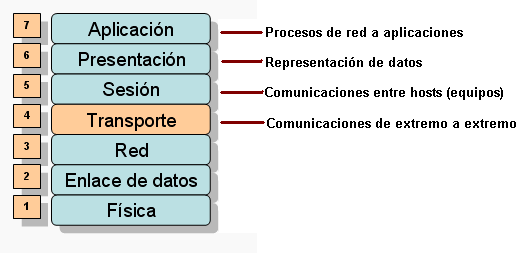

CAPA 4. Capa de Transporte
Se encarga del transporte de la información, desde la fuente al destino, a través de la red.
Los accesos a la capa de transporte se efectúan a través de puertos (sockets). EL objetivo es realizar un servicio de transporte eficiente entre procesos o usuarios finales. Para dicho fin, toma los mensajes del nivel de sesión, los distribuye en pequeñas unidades (Segmentos) y los pasa a la red. Los protocolos de la capa de transporte se aseguran que todos los segmentos lleguen de forma correcta a su destino, para lo cual realizan detección y corrección de errores, además de controlar el flujo y la secuenciación. Otras funcionalidades es optimizar el transporte, realizando multiplexaciones de varios mensajes en un segmento para abaratar costes.

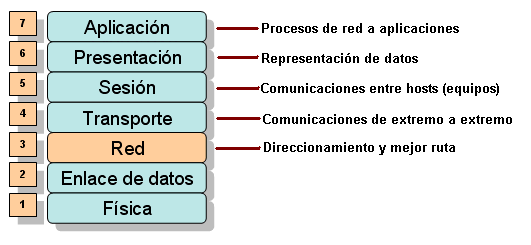

CAPA 3. Capa de la Red.
Se encarga de Fragmentar los segmentos que se transmiten entre dos equipos de datos en unidades denominadas paquetes. En el ordenador receptor se efectúa el proceso inverso: los paquetes se ensamblan en segmentos.
Realizar el encaminamiento de los paquetes. Se encargará de realizar algoritmos eficientes para la elección de la ruta más adecuada en cada momento, para reexpedir los paquetes en cada uno de los nodos de la red que deba atravesar.
Prevenir la producción de bloqueos así como la congestión en los nudos de la red de transporte que pudiesen producirse en horas punta por la llegada de paquetes en forma masiva.
CAPA 2. Capa de enlace de datos
Descompone los mensajes que recibe del nivel superior en tramas o bloques de información, en las que añade una cabecera (DH) e información redundante para control de errores. La cabecera suele contener información de direcciones de origen y destino, ruta que va a seguir la trama, etc … También se encarga de transmitir sin error las tramas entre cada enlace que conecte directamente dos puntos físicos (nodos) adyacentes de la red, y desconectar el enlace de datos sin pérdidas de información.

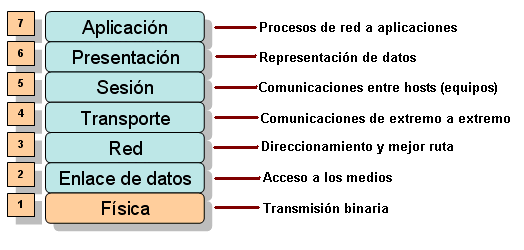

CAPA 1. Capa Física
Es donde se especifican los parámetros mecánicos (grosor de los cables, tipo de conectores), eléctricos (temporizador de las señales, niveles de tensión) de las conexiones físicas.
Las unidades de información que considera son bits, y trata de la transmisión de cadenas de bits en el canal de comunicación (pares trenzados de cobre, cable coaxial, radio, infrarojos, Wifi, fibra óptica), si el emisor envía un 0 , al receptor debe de llegar un 0.
Existen diferentes formas de ampliar una red aislada o interconectar redes individuales, con dispositivos de interconexión de redes y son:
Repetidor (Repeater ) : Capa física del modelo OSI
Concentrador (Hub) : Capa física del modelo OSI

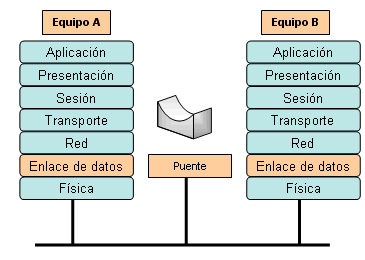

Puente (Bridge) : Capa física y de enlace de datos capa 2 del modelo OSI.
Conmutador (switch) : Actúan como filtros en la Capa de enlace de datos (Capa 2) del Modelo OSI.
Router : Capa 3 del Modelo OSI (Físico, enlace de datos y red).
Pasarela (Gateway) : Niveles de transporte, sesión, presentación y aplicación del modelo OSI.
Y porque siempre lo piden: Capa 8
