Bueno.... Hola en este Post lo que voy a poner son fotos y procedimientos de como desarmar un Ipod Shuffle de 1º, 2º y 3º Generación (1G, 2G y 3G). De mas esta decir que si no sos muy habil en la electronica o poco ordenado como es mi caso, evita abrirlo, porque si perdes una pieza despues para rearmerlo es un problema.
Ipod Shuffle 1G o 1º Generación
1º Paso: Antes de desarmar asegurarse que la perilla de apagado se encuentre en posición de apagado....
2º Paso: Usar algún tipo de elemento (llamese pinza de depilar, escarbadiente, o "paletita de plastico" ) para levantar la perilla de encendido/apagado....
3º Paso: Remover la tapa del USB....
4º Paso: Armarse de paciencia, y agarrar un secador de pelo, calentar los bordes del extremos donde se encuentra la ficha USB (para derretir el pegamento), y con una trincheta mejor conocida como cutter o cuter o como sea ir separando muy lentamente los bordes pegados....
5º Paso: Con algún elemento que termine en punta, introducirlo por la parte donde se enchufan los auriculares y empujar para separar la parte interior de la carcasa
(NOTA: es MUY importante asegurarse de haber hecho correctamente en paso 4, ya que si no fue bien relizado corre riesgo de romperse un cable que conecta la ficha usb con la placa madre)
Estos son los pasos para desarmarlo... para los siguientes pasos ya se complica mas devido a que hay que ser demasiado cuidadoso para no romper contactos y ya nos metemos de lleno en la electrónica, por ahora dejo hasta aca... si quieren mas cargo las imagenes...
FUENTE (en ingles): javascript:void(0)
Traducción hecha por MUA o MI o YO
Ipod Shuffle 2G o 2º Generación
1º Paso: La parte de arrive del Ipod tiene un plastico blanco pegado, hay que tomar un secador de pelo y calentar este plastico hasta que el pegamento se derrita, y luego con una pinza y plastiquito leventarla....
2º Paso: Remover las unicas dos perillas del Ipod (la de encendido apagado y la de random)
3º Paso: Con un destornillador phillip o de "x" remover los dos tornillos, y luego con una pinza remover la traba metalica que va a quedar suelta
4º Paso: Repetir los pasos anteriores pero del otro lado del ipod.
5º Paso: Empujar la Placa para separarla de la carcasa
Fotos de la Placa
FUENTE (en ingles): javascript:void(0)
Traducción hecha por MUA o MI o YO
Ipod Shuffle 3G o 3º Generación
El Ipod 3G es mas facil de desmontar que los anteriores, pero la parte electronica es todabia mas dificil de acceder y reemplazar o reparar.

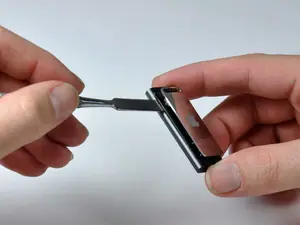

1º Paso: Insertar una pinza para hacer "palanca" y separar las dos piezas metalicas (preferentemente metalica ya que en esta oportunidad se necesita un poco mas de fuerza)....
2º Paso: Remover el unico tornillo....

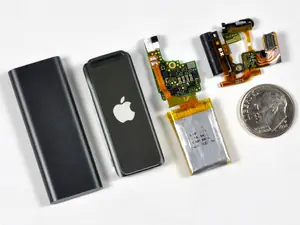

3º Paso: Remover las partes internas del ipod (asegurandose de separar todos los enchufes) y tata!
FUENTE (en ingles): javascript:void(0)
Traducción hecha por MUA o MI o YO
El objetivo de este post es solo informativo, no es para que nos queramos hacer los tecnicós y le desarmemos el ipod a nuestro hermano, primo, etc. Lo hice unicamente porque a mi siempre me intereso desarmar cosas (lastima que las guias para desarmar no vienen con una guias de armado )
Espero que les guste.... y COMENTEN
Sepan disculpar las faltas de ortografía que las deve haber a granel
