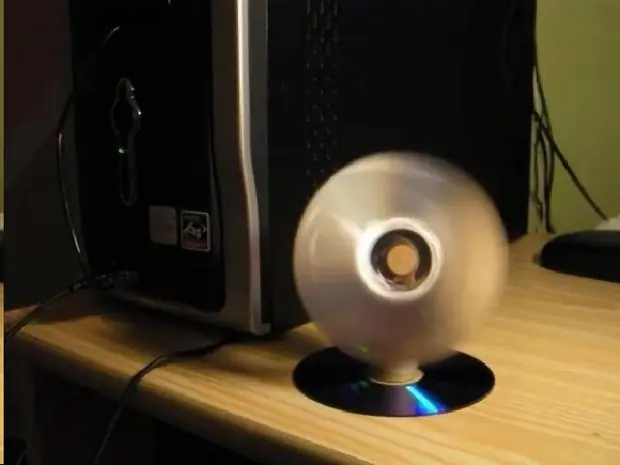

Este proyecto será de gran utilidad para todo aquellos que necesiten una ráfaga extra de aire fresco junto a su PC. Como ya he explicado antes el voltaje de salida de un puerto USB es de 5 [V] y 100 [mA] y 2,5 [W], lo que nos permite alimentar diversas cosas a partir de él. También, que los cables de USB tienen 4 conductores y sus funciones son las siguientes:
Pin Nombre Color Descripción
1 VCC Rojo +5[v]
2 D- Blanco Data -
3 D+ Verde Data+
4 GND Negro Tierra
Los elementos necesarios para este proyecto son:
-1 Plug USB macho con cable de 4 vías de la longitud necesaria
-1 Motor CC (Que funcione dentro de las especificaciones que tolera el puerto USB)
-2 CD ó DVD.
-1 Corcho
-1 Tubo de Cartón (El de papel higiénico es perfecto)
-Aislantes tales como: cinta, espaguetis, silicona, etc.
Antes de empezar, se debe tener cuidado con las conexiones, deben ser prolijas y bien aisladas, ya que un cortocircuito puede resultar en la destrucción de los puertos USB o peor “la PC misma”.

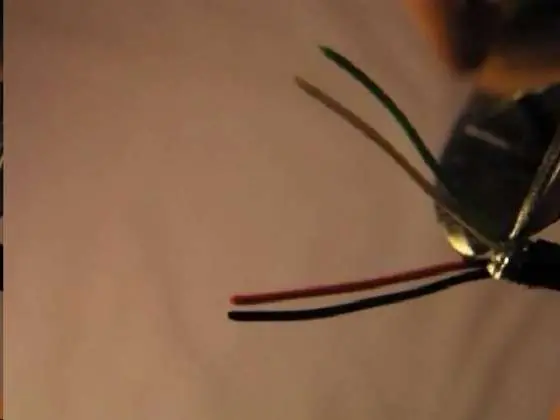

Para iniciar, lo primero es cortar el macho o la hembra del otro extremo del cable y quitar el aislante protector externo, cortar los cables blancos y verde y aislar, ya que no son necesarios para este proyecto. Luego quitaremos el aislante de los otros dos cables (Rojo y Negro).

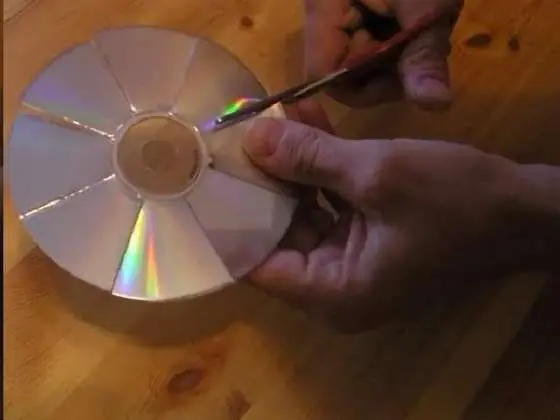

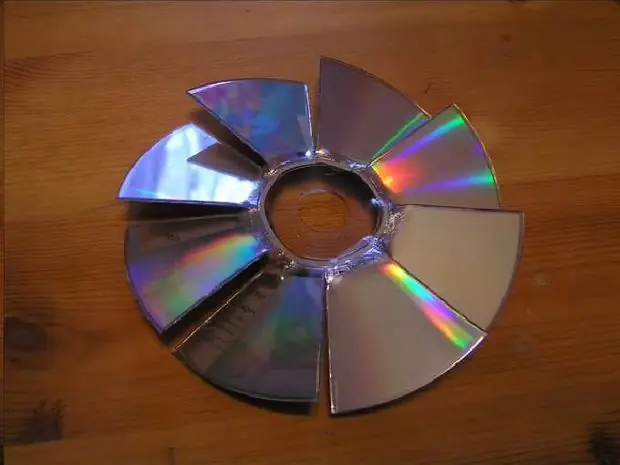

Tomar uno de los CD ó DVD y cortarlo de manera tal que quede dividido lo mas simétricamente posible, ya que de este saldrán las paletas del ventilador, y por lo tanto, si las secciones no son cortadas lo mas perfecto posible pueden provocar que el ventilador vibre.

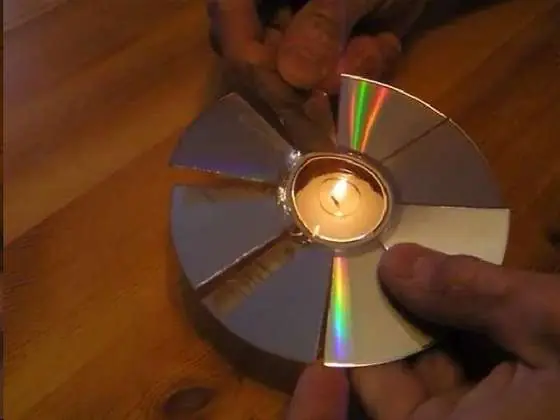

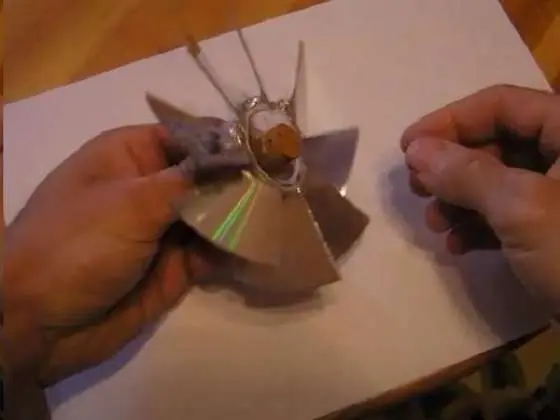

Luego, calentar y doblar las secciones cortadas para que formen la hélice del ventilador, al terminar, hacer un agujero al corcho del tamaño del eje del motor y adherirlo a la antes mencionada hélice

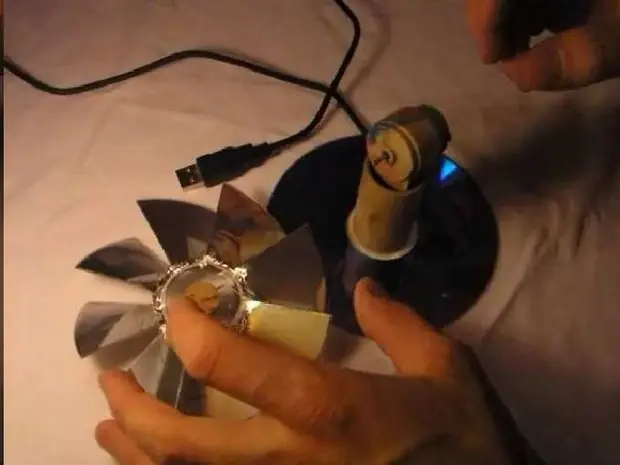

A continuación, pasaremos el cable USB por el hueco del segundo CD ó DVD y por dentro del tubo de cartón, y unir los terminales (+5 y -5) del cable USB al motor de corriente continua. Por último unir la hélice al motor, es recomendable usar un buen pegamento para unir todas las partes y dejarlo secar todo el tiempo que especifique tal adhesivo.
Para saber si el USB puede soportar el motor, es recomendable montarlo sobre el cable de USB y probarlo varias veces en lapsos cortos de tiempo que irán aumentando su duración. Cualquier motor de CC para juguetes sirve, pero si no se esta seguro de su proveniencia es mejor no utilizarlo. Además, se puede colocar una llave para encender y apagar el ventilador entre el motor y el cable, es indiferente en cual de los dos se coloque (Negro o Rojo).
