El 1967 la empresa Nacional Hidronor S.A. inició las obras del complejo Chocón-Cerros Colorados con el propósito de controlar las crecidas de los ríos, disminuir los efectos de las bajantes prolongadas, aumentar las superficies bajo riego y producir energía eléctrica.
El lago artificial Exequiel Ramos Mexía, se formó con aguas provenientes del río Limay. Este lago forma un espejo de agua de 816 kilómetros cuadrados (el más grande de la República Argentina) similar al de los grandes lagos cordilleranos. La central hidroeléctrica se encuentra en el extremo Norte del lago sobre la represa.
Central Hidroeléctrica
Potencia instalada en la Central: 1.200.000 KW
Generación media anual: 3.350 millones de KW/h.
Distancia a la localidad más cercana: 75 Kilómetros (Neuquén Capital)
Cuenca: Río Negro
Río: Limay
Volúmen: 20.600 Hm3
Caudal medio anual: 713 metros
Presa
La presa es de materiales sueltos, con núcleo impermeable y espaldones de grava.
Altura máxima sobre el nivel de fundación: 86 metros.
Nivel de coronamiento a cota s/nivel del mar: 386 metros.
Longitud total de coronamiento: 2.500 metros.
Ancho de base: 380 metros.
Embalse Exequiel Ramos Mexía: Volumen total a cota 381 m snm: 20.200 hm3
Aliviadero de crecidas
Caudal máximo de descarga: 8.000 m3 por segundo
Longitud total del canal evacuador: 510 metros
Pendiente longitudinal: 1%
Compuertas: tipo radiales, cantidad 4, ancho 16,50 metros, altura 15.50 metros
Tipo de disipador de energía: dados y cuenco amortiguador.
Obra de toma y conducción
Tipo: túnel excavado en roca, con blindaje de acero.
Número de conductos: 6
Secc. neta de cada conducto: 78,50 m2, diám. 10 metros
Longitud: 200 metros
Central hidroeléctrica
Tipo: cubierta a pie de presa
Dimensiones: longitud 225 metros, ancho 26,50 metros
Puente grúas: cantidd 2, gancho principal 135 tn., gancho auxiliar 30 tn.
Turbinas
Tipo: Francis de eje vertical
Número de unidades: 6
Potencia nominal unitaria: 200 MW
Salto neto nominal: 58,40 metros
Rodete: peso 185 tn., diámetro 6,35 metros
Velocidad de rotación: 88,33 RPM
Generadores
Potencia nominal máxima: 222/2262 MVA
Peso total por unidad: 790 tn
Diámetro del generador: 21,50 metros
algunas fotos..
mapa de la ubicacion de la represa

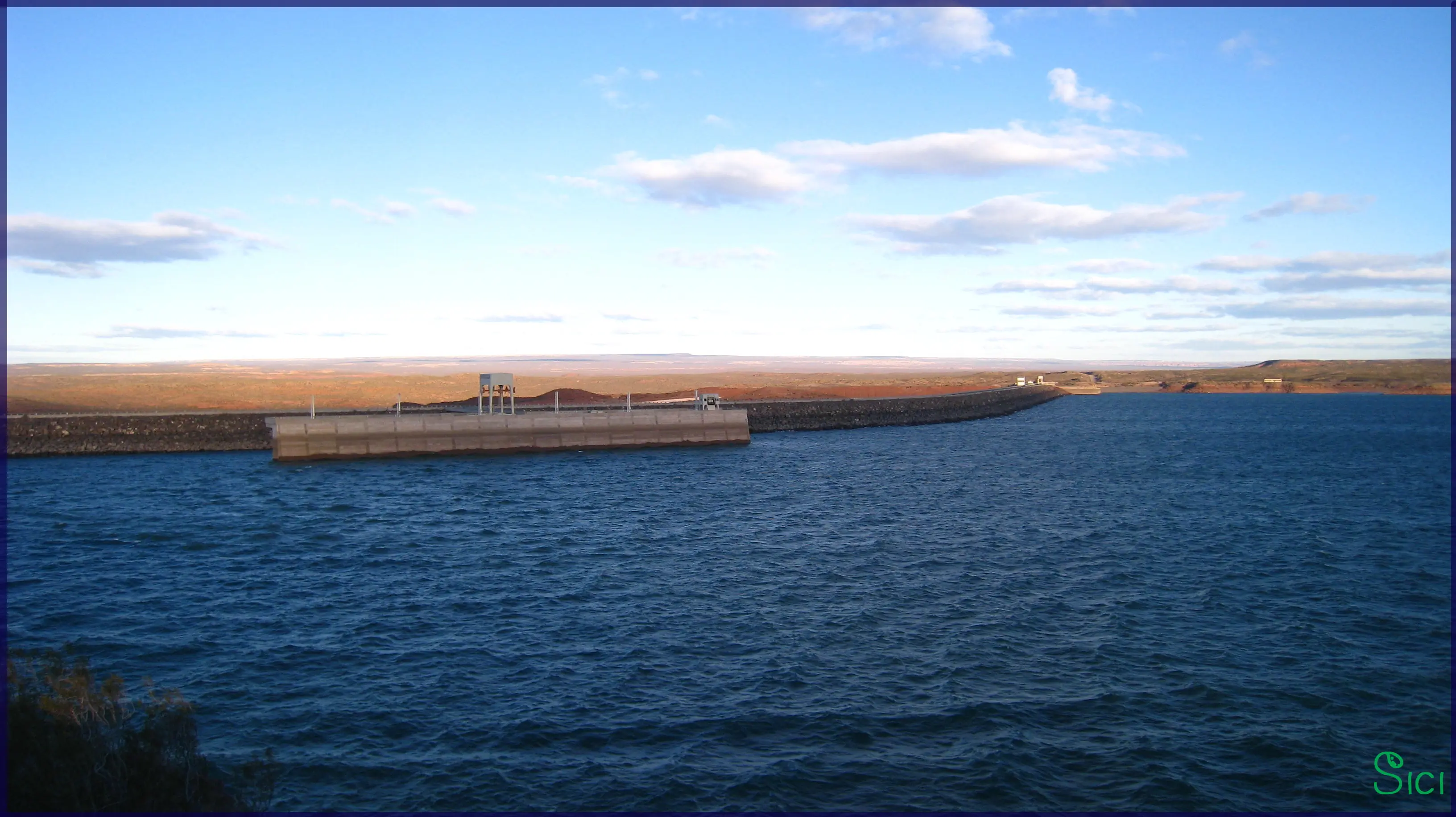

atardecer en el chocon

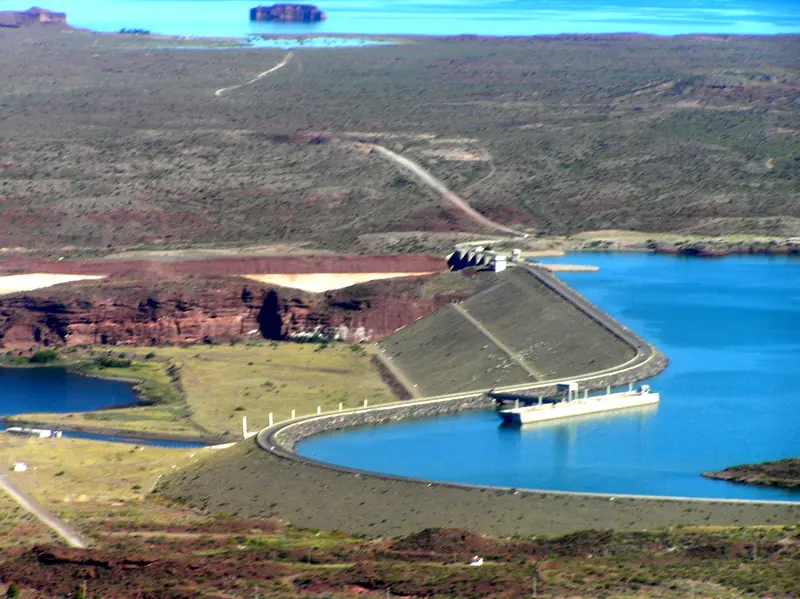

toma aerea de la represa

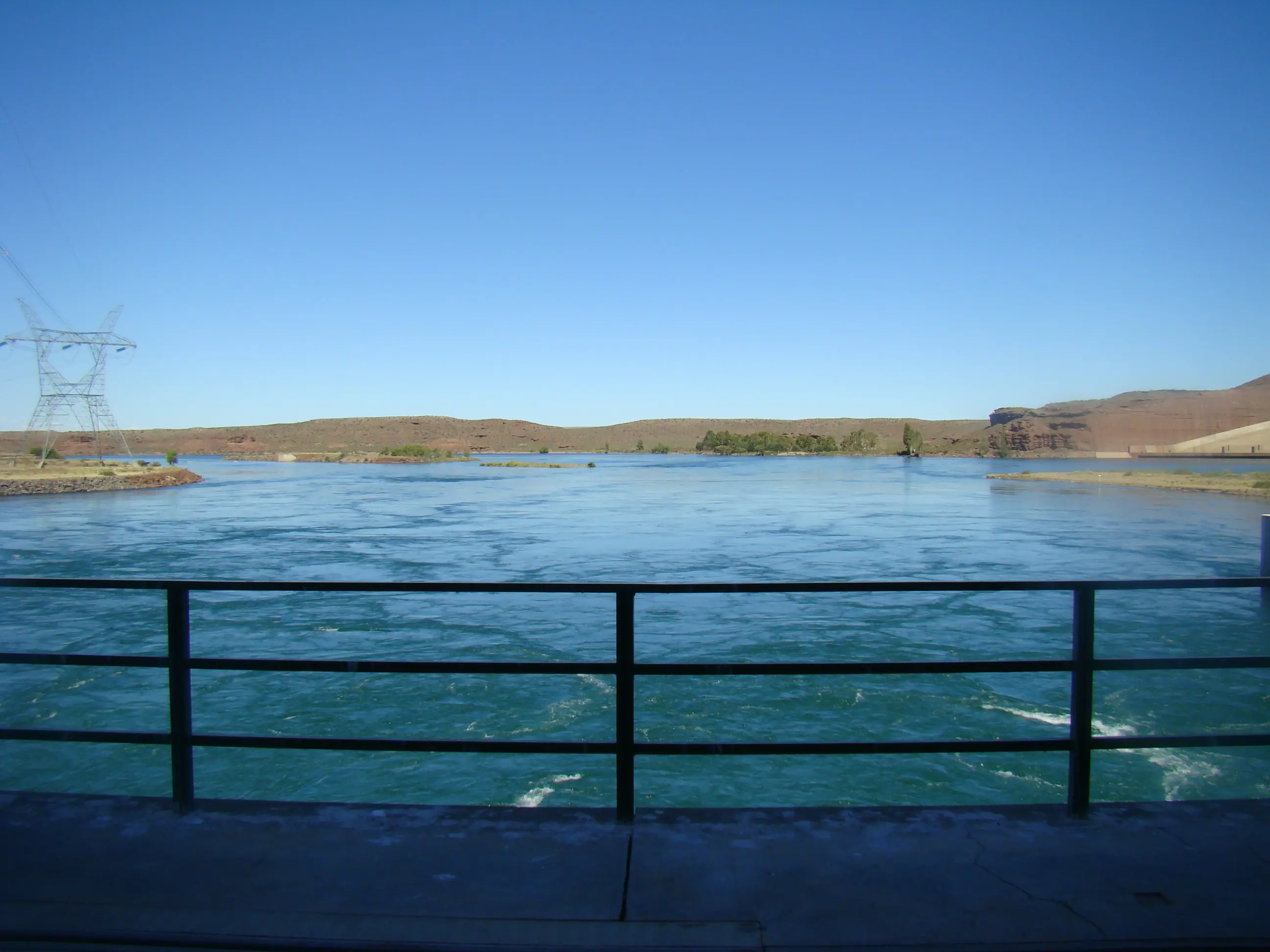

vista del rio desde la represa

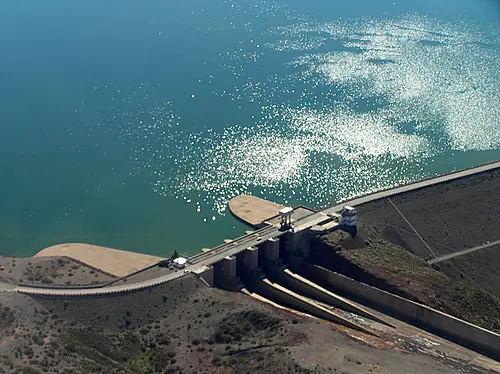

Vertedero - El Chocón

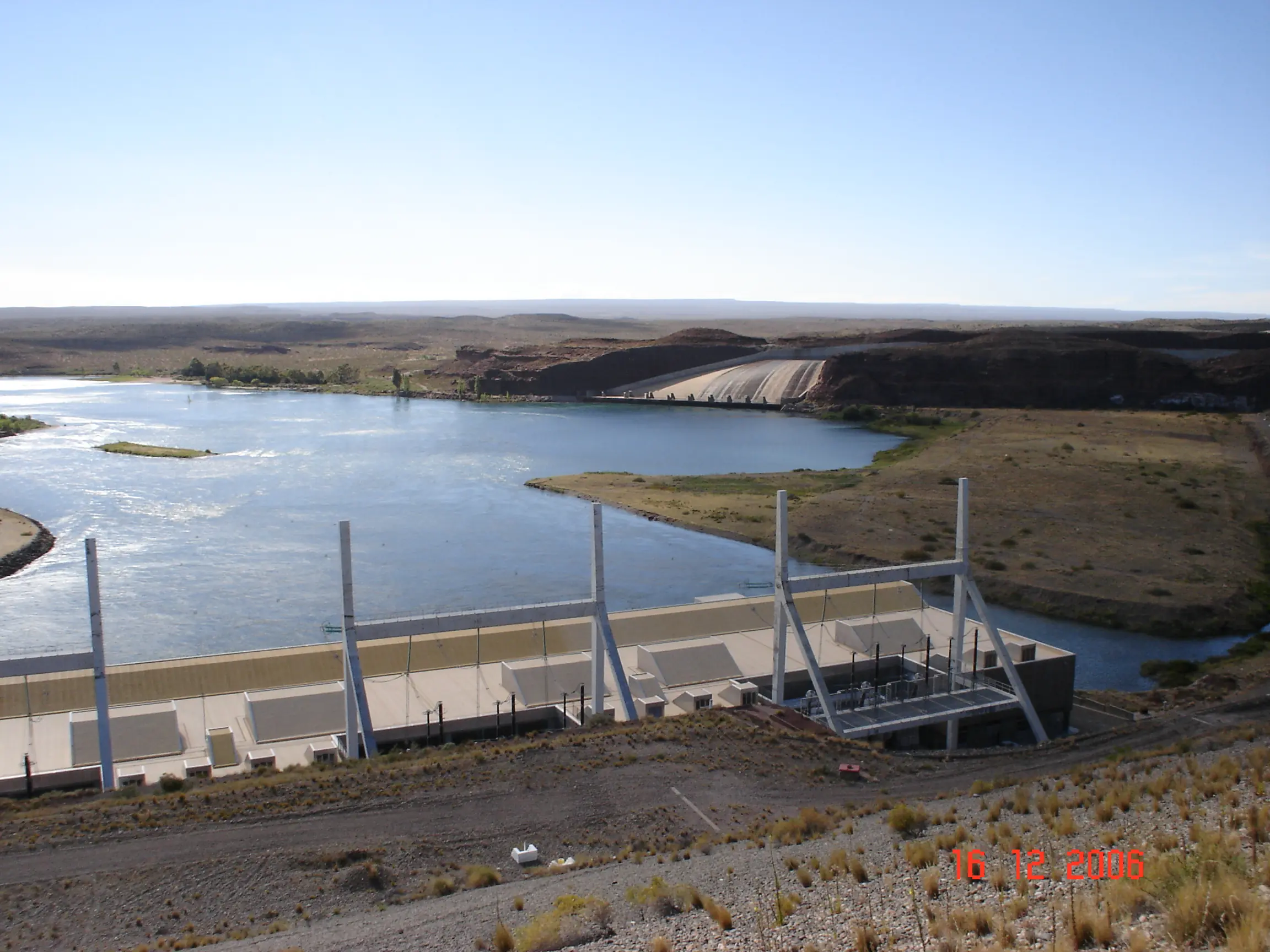

hermosa vista de la represa desde el mirador

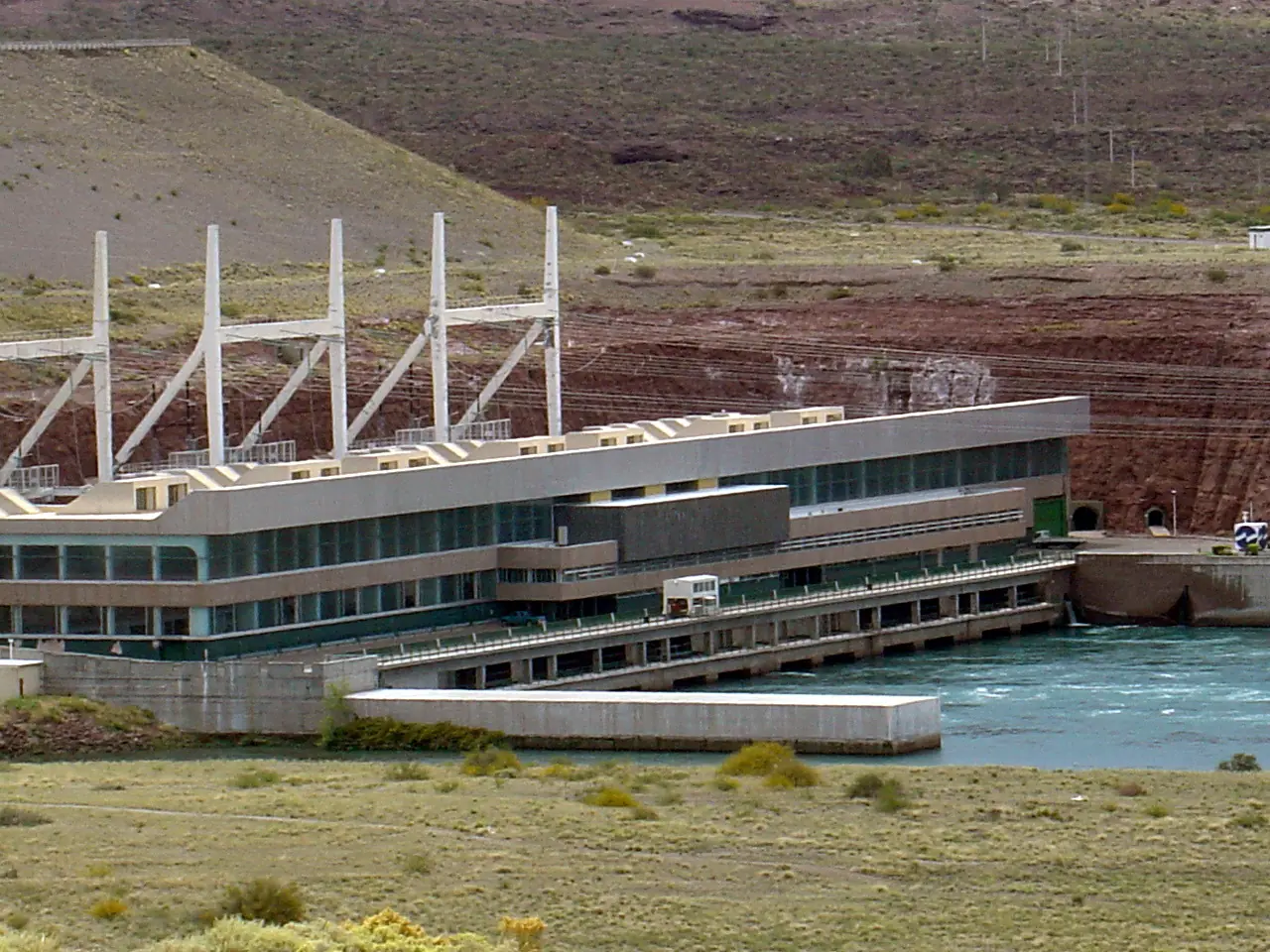

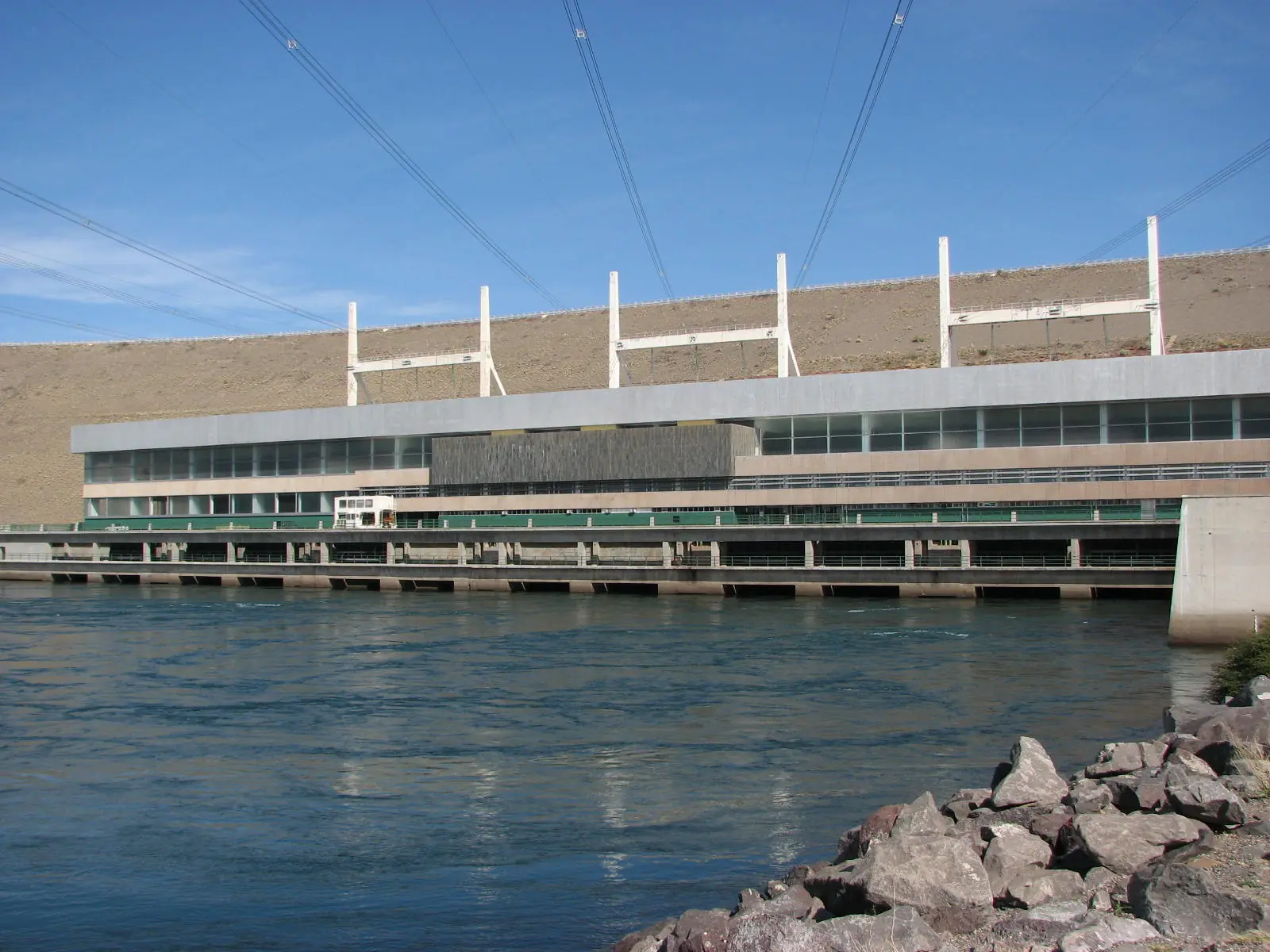

central hidroelectrica del chocon
vertedero
vista lateral de la represa
dique del chocon
