El helicóptero de serie más grande del mundo tenía que ser de diseño soviético. Famoso por su intervención en el desastre de Chernobyl, todavía hoy se produce y se mantiene en servicio, con una bodega de carga similar a la de un Hércules C-130 y su característico rotor de ocho palas.
El Mi-26 (nombre código de la OTAN, Halo) parece desde el primer momento haber sido diseñado para romper récords. Es el único helicóptero con un rotor de 8 palas; su bodega de carga es similar en tamaño a la del famoso Hércules, pudiendo llevar cargas internas de hasta 20 toneladas, que pueden incluir hasta 90 pasajeros o dos vehículos blindados del tipo BRMD.
Sin embargo, al repasar los antecedentes del Halo, vemos que no resulta sorprendente todo eso, sino que se trata de una seguidilla de diseños, uno más ambicioso que el otro, que comenzó con el Mil Mi-6 "Hook". Este helicóptero fue el más grande del mundo durante una década completa, hasta que fue reemplazado en el puesto por el Mi-12, tal vez uno de los helicópteros más feos y extravagantes de todos los tiempos. Con un fuselaje similar al de un avión, y alas que se agrandaban mientras se alejaban del fuselaje, montaba un gigantesco rotor en cada una de ella, midiendo cada uno unos 67 m de diámetro. Semejante monstruo podía levantarse del suelo con un peso total de 105 toneladas.
El Mi-12 Homer, sin embargo, no llegó a ser producido en serie y el proyecto fue cancelado. En gran parte esto se debió al hecho de que, en ese momento, se estaban produciendo ya en la URSS turbinas que eran mucho más eficientes y poderosas que los motores para helicópteros de la época. Esto implicaba que no eran necesarios vehículos tan aparatosos. Fue así que, hacia fines de la década de 1970, se detallaron especificaciones para un nuevo aparato también muy poderoso, pero con una configuración más convencional.
La experiencia ganada con el Mi-6, que había sido un aparato de serie (no un simple prototipo como el Mi-12), permitió poner en práctica los nuevos avances en un diseño todavía mejor. Un sustituto que tuviera todo lo bueno pero que agregara todo lo aprendido en ese tiempo, además de todas las mejoras tecnológicas de la época.
Las especificaciones de este nuevo aparato marcaban que su peso vacío, sin combustible, no debía exceder la mitad del peso máximo de despegue. Además, el helicóptero tenía que poder cargar un 70% más que el Mi-6 tanto en su bodega como en eslinga (el Hook puede cargar entre 12 y 14 toneladas en su bodega interna y 8 en eslinga, mientras que el competidor occidental más directo, el Chinook, cargaba unas 8,2 toneladas en bodega y 9,4 en eslinga).
El diseño resultante cumplió con estos requisitos, teniendo un peso vacío de 28,1 toneladas pero pudiendo separarse del suelo con un peso total de 56 toneladas. Esto permite la carga de unas 20 toneladas, que pueden llevarse en una bodega enorme o suspendidas por fuera.
El Halo fue diseñado para servir tanto en la Fuerza Aérea Soviética como para fines civiles en Aeroflot, lo cual implicaba también ciertos requisitos. Es por eso que el Halo puede usarse para transportar tanto soldados como vehículos, para montar trozos de grandes edificaciones o incluso ayudar en la lucha contra incendios.
El primer vuelo del Halo fue el 14 de diciembre de 1977, y su producción comenzó en 1981; para ese mismo año se lo mostró al mundo en el conocido show aéreo de París. Dos años más tarde, entraba formalmente en servicio militar en la URSS. En 1985 India se convertía en el segundo país en adquirirlo.
Si uno compara el Mi-26 y el Mi-6, podrá verse que hay una clara influencia del segundo sobre el primero, no solamente en la configuración sino también en el tamaño. Curiosamente, el Halo es apenas más pesado que el Hook, pero puede llevar 20 toneladas, mientras que el modelo anterior solamente llega aproximadamente a 12 en sus bodegas. No es de sorprender entonces que el Halo reemplazara en servicio a otros vehículos anteriores, menos eficientes, estableciendo rápidamente muchos records.
ANTECESORES ANTERIORMENTE NOMBRADOS.
Las especificaciones de este nuevo aparato marcaban que su peso vacío, sin combustible, no debía exceder la mitad del peso máximo de despegue. Además, el helicóptero tenía que poder cargar un 70% más que el Mi-6 tanto en su bodega como en eslinga (el Hook puede cargar entre 12 y 14 toneladas en su bodega interna y 8 en eslinga, mientras que el competidor occidental más directo, el Chinook, cargaba unas 8,2 toneladas en bodega y 9,4 en eslinga).
El diseño resultante cumplió con estos requisitos, teniendo un peso vacío de 28,1 toneladas pero pudiendo separarse del suelo con un peso total de 56 toneladas. Esto permite la carga de unas 20 toneladas, que pueden llevarse en una bodega enorme o suspendidas por fuera.
El Halo fue diseñado para servir tanto en la Fuerza Aérea Soviética como para fines civiles en Aeroflot, lo cual implicaba también ciertos requisitos. Es por eso que el Halo puede usarse para transportar tanto soldados como vehículos, para montar trozos de grandes edificaciones o incluso ayudar en la lucha contra incendios.
El primer vuelo del Halo fue el 14 de diciembre de 1977, y su producción comenzó en 1981; para ese mismo año se lo mostró al mundo en el conocido show aéreo de París. Dos años más tarde, entraba formalmente en servicio militar en la URSS. En 1985 India se convertía en el segundo país en adquirirlo.
Si uno compara el Mi-26 y el Mi-6, podrá verse que hay una clara influencia del segundo sobre el primero, no solamente en la configuración sino también en el tamaño. Curiosamente, el Halo es apenas más pesado que el Hook, pero puede llevar 20 toneladas, mientras que el modelo anterior solamente llega aproximadamente a 12 en sus bodegas. No es de sorprender entonces que el Halo reemplazara en servicio a otros vehículos anteriores, menos eficientes, estableciendo rápidamente muchos records.
Como transporte de cargas.
Irónica la imagen de un Halo transportando un Chinhook
En las entrañas del monstruo
La configuración del Halo es convencional para los estándares occidentales: un rotor principal y uno menor en la cola. El primero tiene ocho palas con un diámetro de 32 metros, mientras que el segundo tiene cinco palas. Todas las palas están hechas de fibra de carbono, pero las principales tienen núcleo de acero, complementado con titanio en los bordes de ataque. El uso de fibra de vidrio y otros materiales compuestos (por ejemplo, aleaciones de aluminio para la estructura externa) ayudó mucho a reducir el peso vacío del aparato, lo que permite que sobre potencia para mover más carga.
Sobre la bahía de carga, arriba y detrás de la cabina, están montados las dos turbinas Lotarev D-136, las cuales proporcionan 8.550 kW o 11.400 hp cada uno. Cada uno de los motores tiene un sistema de alimentación de combustible independiente, para evitar fallos catastróficos. Ocho tanques de goma debajo del suelo son los principales abastecedores, y hay además dos tanques más sobre los motores, que permiten la alimentación por gravedad en caso de que fallen las bombas de los otros tanques. La capacidad de combustible está entre los 12.000 y 13.000 litros, dependiendo del modelo, pero se pueden cargar hasta cuatro tanques auxiliares.
El helicóptero se carga por la parte trasera, donde un gran portalón da acceso a un espacio de 3,25 metros de ancho x 12 metros de largo, unas dimensiones bastante parecidas a las del conocido avión de transporte C-130 Hércules. Aunque el portalón tiene una rampa plegable, la altura del aparato puede regularse gracias a un sistema hidráulico que modifica la presión de los aterrizadores. Este tren de aterrizaje, compuesto por tres pares de ruedas, es fijo, del tipo triciclo, para no perjudicar en nada la carga y descarga del material almacenado.
Para facilitar aún más la carga en la bodega, ésta incluye dos tornos eléctricos (cada uno puede mover 2,5 toneladas) para cuando la carga excede cierto peso y no puede moverse por su cuenta. Como puede verse, en esta cabina y con semejante capacidad de peso se pueden llevar varias combinaciones de elementos; algunos ejemplos son los siguientes:
*entre 80 y 100 soldados, dependiendo de lo que carguen;
*60 literas para enfermos y heridos
*2 vehículos de reconocimiento BRDM-2, o 2 BMD
*un vehículo de combate de infantería del tipo BMP
*1 BTR-60/70/80
*1 MT-LB
Para facilitar las operaciones de transporte a la eslinga, el Halo tiene un circuito cerrado de televisión, para que los tripulantes puedan ver lo que sucede metros más abajo. El helicóptero puede, en caso de emergencia, volar con un solo motor (dependiendo, claro está, del peso que esté cargando). Un sistema especial hace que, si un motor se apaga o pierde potencia, el otro aumenta automáticamente su potencia de manera que compensa el la falta de potencia.
Se ha cuidado mucho la facilidad de mantenimiento y de uso general del aparato, poniendo por ejemplo manijas y pequeños peldaños para facilitar la revisión periódica. Una APU incorporada en el aparato, debajo de la cubierta de vuelo, le da energía al helicóptero en suelo, sin que sea necesario prender el motor. Esta APU es la encargada de calentar las láminas del rotor (muy útil en el ambiente ruso, para no tener que despegar con los rotores congelados), la cañería de la cola para el anticongelante y otros sistemas necesarios antes de iniciar el vuelo.
La aviónica es standar para todos los modelos, y probablemente es una de las cuestiones que más se han actualizado con el tiempo, al agregarse variantes y al abrirse Rusia a las tecnologías occidentales. El Halo posee un radar Groza 7A813, un sistema integrado de vuelo PKV-26-1 y sistemas de vuelo automático, Doppler, pantallas con exhibición de mapas, además de un GPS opcional. Las versiones militares poseen además perturbadores radar, supresores IR y dispensadores de bengalas para confundir los misiles de guía infrarroja.
La tripulación de cinco personas tiene una gran visibilidad gracias a la cabina vidriada, que incluso tiene protuberancias para poder ver hacia atrás. Sin embargo la cabina no tiene puertas externas. Está presurizada, a diferencia de la bahía de carga. Existe un compartimento de pasajeros con cuatro asientos detrás de la cabina, que sí está presurizado.
En la bahía de carga hay 40 asientos plegables, y se pueden agregar 60 asientos más en el pasillo central. Hay tres puertas para pasajeros, dos a la izquierda y una en la derecha, que se abren como las puertas de los aviones, con escalones incorporados. Las puertas de carga están accionadas hidráulicamente.
NO TODO ES COLOR DE ROSAS...
Con sobrecarga y atacado por checheños en 2002
Acción en Chernobyl
ESO ES TODO... COMENTEN NO SEAN TACAÑOS
Aportes reacionados:
El Mi-26 (nombre código de la OTAN, Halo) parece desde el primer momento haber sido diseñado para romper récords. Es el único helicóptero con un rotor de 8 palas; su bodega de carga es similar en tamaño a la del famoso Hércules, pudiendo llevar cargas internas de hasta 20 toneladas, que pueden incluir hasta 90 pasajeros o dos vehículos blindados del tipo BRMD.
Sin embargo, al repasar los antecedentes del Halo, vemos que no resulta sorprendente todo eso, sino que se trata de una seguidilla de diseños, uno más ambicioso que el otro, que comenzó con el Mil Mi-6 "Hook". Este helicóptero fue el más grande del mundo durante una década completa, hasta que fue reemplazado en el puesto por el Mi-12, tal vez uno de los helicópteros más feos y extravagantes de todos los tiempos. Con un fuselaje similar al de un avión, y alas que se agrandaban mientras se alejaban del fuselaje, montaba un gigantesco rotor en cada una de ella, midiendo cada uno unos 67 m de diámetro. Semejante monstruo podía levantarse del suelo con un peso total de 105 toneladas.
El Mi-12 Homer, sin embargo, no llegó a ser producido en serie y el proyecto fue cancelado. En gran parte esto se debió al hecho de que, en ese momento, se estaban produciendo ya en la URSS turbinas que eran mucho más eficientes y poderosas que los motores para helicópteros de la época. Esto implicaba que no eran necesarios vehículos tan aparatosos. Fue así que, hacia fines de la década de 1970, se detallaron especificaciones para un nuevo aparato también muy poderoso, pero con una configuración más convencional.
La experiencia ganada con el Mi-6, que había sido un aparato de serie (no un simple prototipo como el Mi-12), permitió poner en práctica los nuevos avances en un diseño todavía mejor. Un sustituto que tuviera todo lo bueno pero que agregara todo lo aprendido en ese tiempo, además de todas las mejoras tecnológicas de la época.
Las especificaciones de este nuevo aparato marcaban que su peso vacío, sin combustible, no debía exceder la mitad del peso máximo de despegue. Además, el helicóptero tenía que poder cargar un 70% más que el Mi-6 tanto en su bodega como en eslinga (el Hook puede cargar entre 12 y 14 toneladas en su bodega interna y 8 en eslinga, mientras que el competidor occidental más directo, el Chinook, cargaba unas 8,2 toneladas en bodega y 9,4 en eslinga).
El diseño resultante cumplió con estos requisitos, teniendo un peso vacío de 28,1 toneladas pero pudiendo separarse del suelo con un peso total de 56 toneladas. Esto permite la carga de unas 20 toneladas, que pueden llevarse en una bodega enorme o suspendidas por fuera.
El Halo fue diseñado para servir tanto en la Fuerza Aérea Soviética como para fines civiles en Aeroflot, lo cual implicaba también ciertos requisitos. Es por eso que el Halo puede usarse para transportar tanto soldados como vehículos, para montar trozos de grandes edificaciones o incluso ayudar en la lucha contra incendios.
El primer vuelo del Halo fue el 14 de diciembre de 1977, y su producción comenzó en 1981; para ese mismo año se lo mostró al mundo en el conocido show aéreo de París. Dos años más tarde, entraba formalmente en servicio militar en la URSS. En 1985 India se convertía en el segundo país en adquirirlo.
Si uno compara el Mi-26 y el Mi-6, podrá verse que hay una clara influencia del segundo sobre el primero, no solamente en la configuración sino también en el tamaño. Curiosamente, el Halo es apenas más pesado que el Hook, pero puede llevar 20 toneladas, mientras que el modelo anterior solamente llega aproximadamente a 12 en sus bodegas. No es de sorprender entonces que el Halo reemplazara en servicio a otros vehículos anteriores, menos eficientes, estableciendo rápidamente muchos records.
ANTECESORES ANTERIORMENTE NOMBRADOS.
Mil Mi-12 (W-12) CODIGO OTAN: Homer
Mil Mi-6 CODIGO OTAN: Hook
Las especificaciones de este nuevo aparato marcaban que su peso vacío, sin combustible, no debía exceder la mitad del peso máximo de despegue. Además, el helicóptero tenía que poder cargar un 70% más que el Mi-6 tanto en su bodega como en eslinga (el Hook puede cargar entre 12 y 14 toneladas en su bodega interna y 8 en eslinga, mientras que el competidor occidental más directo, el Chinook, cargaba unas 8,2 toneladas en bodega y 9,4 en eslinga).
El diseño resultante cumplió con estos requisitos, teniendo un peso vacío de 28,1 toneladas pero pudiendo separarse del suelo con un peso total de 56 toneladas. Esto permite la carga de unas 20 toneladas, que pueden llevarse en una bodega enorme o suspendidas por fuera.
El Halo fue diseñado para servir tanto en la Fuerza Aérea Soviética como para fines civiles en Aeroflot, lo cual implicaba también ciertos requisitos. Es por eso que el Halo puede usarse para transportar tanto soldados como vehículos, para montar trozos de grandes edificaciones o incluso ayudar en la lucha contra incendios.
El primer vuelo del Halo fue el 14 de diciembre de 1977, y su producción comenzó en 1981; para ese mismo año se lo mostró al mundo en el conocido show aéreo de París. Dos años más tarde, entraba formalmente en servicio militar en la URSS. En 1985 India se convertía en el segundo país en adquirirlo.
Si uno compara el Mi-26 y el Mi-6, podrá verse que hay una clara influencia del segundo sobre el primero, no solamente en la configuración sino también en el tamaño. Curiosamente, el Halo es apenas más pesado que el Hook, pero puede llevar 20 toneladas, mientras que el modelo anterior solamente llega aproximadamente a 12 en sus bodegas. No es de sorprender entonces que el Halo reemplazara en servicio a otros vehículos anteriores, menos eficientes, estableciendo rápidamente muchos records.
Como transporte de cargas.

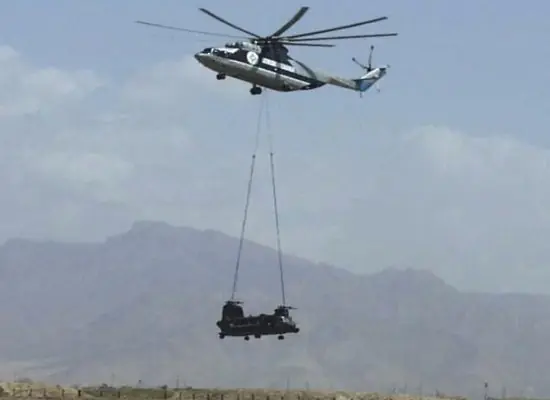

Irónica la imagen de un Halo transportando un Chinhook
En las entrañas del monstruo
La configuración del Halo es convencional para los estándares occidentales: un rotor principal y uno menor en la cola. El primero tiene ocho palas con un diámetro de 32 metros, mientras que el segundo tiene cinco palas. Todas las palas están hechas de fibra de carbono, pero las principales tienen núcleo de acero, complementado con titanio en los bordes de ataque. El uso de fibra de vidrio y otros materiales compuestos (por ejemplo, aleaciones de aluminio para la estructura externa) ayudó mucho a reducir el peso vacío del aparato, lo que permite que sobre potencia para mover más carga.
Sobre la bahía de carga, arriba y detrás de la cabina, están montados las dos turbinas Lotarev D-136, las cuales proporcionan 8.550 kW o 11.400 hp cada uno. Cada uno de los motores tiene un sistema de alimentación de combustible independiente, para evitar fallos catastróficos. Ocho tanques de goma debajo del suelo son los principales abastecedores, y hay además dos tanques más sobre los motores, que permiten la alimentación por gravedad en caso de que fallen las bombas de los otros tanques. La capacidad de combustible está entre los 12.000 y 13.000 litros, dependiendo del modelo, pero se pueden cargar hasta cuatro tanques auxiliares.

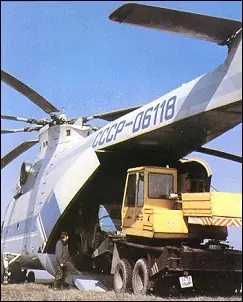

El helicóptero se carga por la parte trasera, donde un gran portalón da acceso a un espacio de 3,25 metros de ancho x 12 metros de largo, unas dimensiones bastante parecidas a las del conocido avión de transporte C-130 Hércules. Aunque el portalón tiene una rampa plegable, la altura del aparato puede regularse gracias a un sistema hidráulico que modifica la presión de los aterrizadores. Este tren de aterrizaje, compuesto por tres pares de ruedas, es fijo, del tipo triciclo, para no perjudicar en nada la carga y descarga del material almacenado.

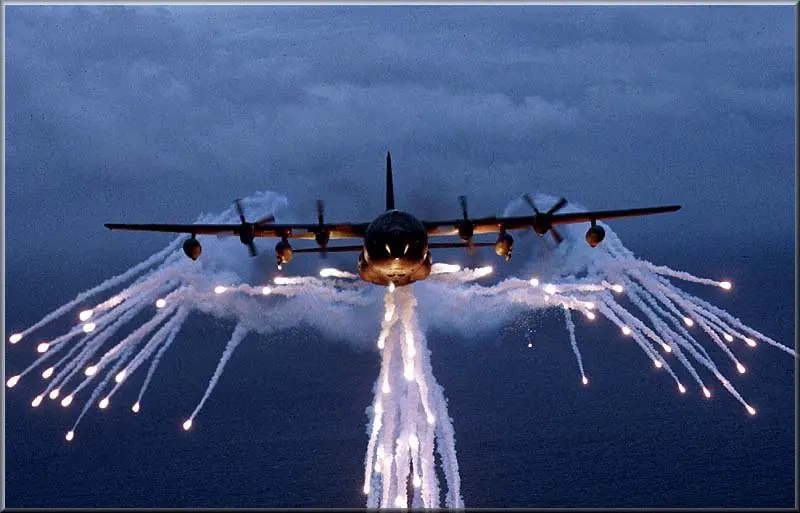

C-130 Hercules
Para facilitar aún más la carga en la bodega, ésta incluye dos tornos eléctricos (cada uno puede mover 2,5 toneladas) para cuando la carga excede cierto peso y no puede moverse por su cuenta. Como puede verse, en esta cabina y con semejante capacidad de peso se pueden llevar varias combinaciones de elementos; algunos ejemplos son los siguientes:
*entre 80 y 100 soldados, dependiendo de lo que carguen;
*60 literas para enfermos y heridos

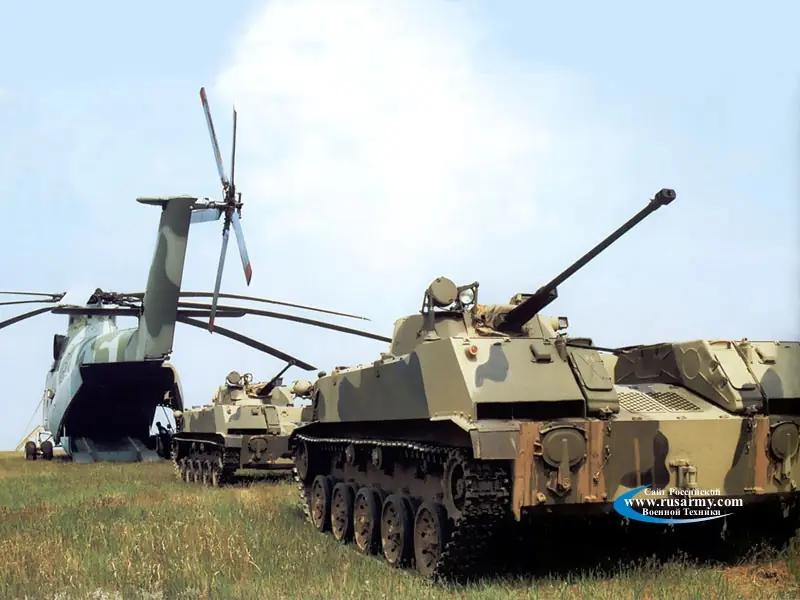

*2 vehículos de reconocimiento BRDM-2, o 2 BMD
BRDM-2

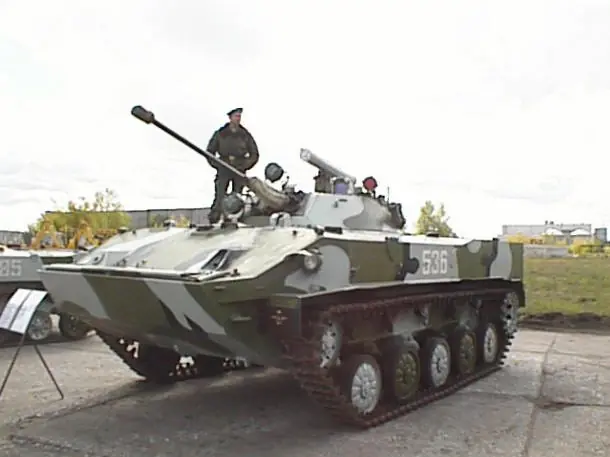

BMD
*un vehículo de combate de infantería del tipo BMP

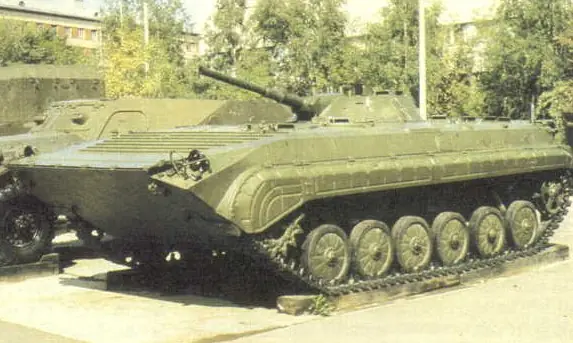

BMP
*1 BTR-60/70/80

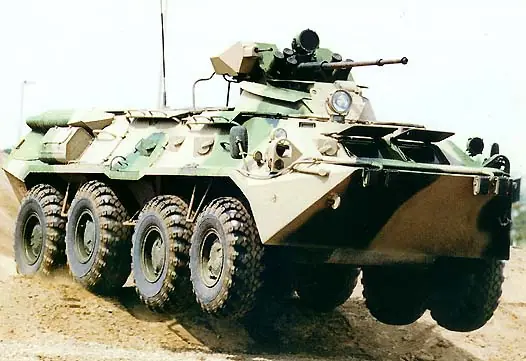

BTR-80
*1 MT-LB
MT-LB
Para facilitar las operaciones de transporte a la eslinga, el Halo tiene un circuito cerrado de televisión, para que los tripulantes puedan ver lo que sucede metros más abajo. El helicóptero puede, en caso de emergencia, volar con un solo motor (dependiendo, claro está, del peso que esté cargando). Un sistema especial hace que, si un motor se apaga o pierde potencia, el otro aumenta automáticamente su potencia de manera que compensa el la falta de potencia.
Se ha cuidado mucho la facilidad de mantenimiento y de uso general del aparato, poniendo por ejemplo manijas y pequeños peldaños para facilitar la revisión periódica. Una APU incorporada en el aparato, debajo de la cubierta de vuelo, le da energía al helicóptero en suelo, sin que sea necesario prender el motor. Esta APU es la encargada de calentar las láminas del rotor (muy útil en el ambiente ruso, para no tener que despegar con los rotores congelados), la cañería de la cola para el anticongelante y otros sistemas necesarios antes de iniciar el vuelo.
La aviónica es standar para todos los modelos, y probablemente es una de las cuestiones que más se han actualizado con el tiempo, al agregarse variantes y al abrirse Rusia a las tecnologías occidentales. El Halo posee un radar Groza 7A813, un sistema integrado de vuelo PKV-26-1 y sistemas de vuelo automático, Doppler, pantallas con exhibición de mapas, además de un GPS opcional. Las versiones militares poseen además perturbadores radar, supresores IR y dispensadores de bengalas para confundir los misiles de guía infrarroja.
La tripulación de cinco personas tiene una gran visibilidad gracias a la cabina vidriada, que incluso tiene protuberancias para poder ver hacia atrás. Sin embargo la cabina no tiene puertas externas. Está presurizada, a diferencia de la bahía de carga. Existe un compartimento de pasajeros con cuatro asientos detrás de la cabina, que sí está presurizado.
En la bahía de carga hay 40 asientos plegables, y se pueden agregar 60 asientos más en el pasillo central. Hay tres puertas para pasajeros, dos a la izquierda y una en la derecha, que se abren como las puertas de los aviones, con escalones incorporados. Las puertas de carga están accionadas hidráulicamente.
NO TODO ES COLOR DE ROSAS...
Con sobrecarga y atacado por checheños en 2002

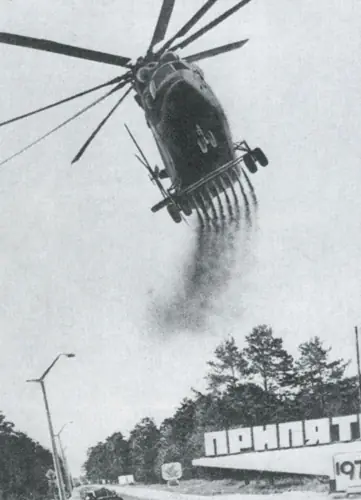

Acción en Chernobyl
ESO ES TODO... COMENTEN NO SEAN TACAÑOS
