Todo lo que tenes que saber sobre una computadora (parte 4)

El Microprocesador



Desde el punto de vista funcional, un microprocesador es un circuito integrado que incorpora en su interior una unidad central de proceso (CPU) y todo un conjunto de elementos lógicos que permiten enlazar otros dispositivos como memorias y puertos de entrada y salida (I/O), formando un sistema completo para cumplir con una aplicación específica dentro del mundo real. Para que el sistema pueda realizar su labor debe ejecutar paso a paso un programa que consiste en una secuencia de números binarios o instrucciones, almacenandolas en uno o más elementos de memoria, generalmente externos al mismo. La aplicación más importante de los microprocesadores que cambió totalmente la forma de trabajar, ha sido la computadora personal o microcomputadora.<0>

El microprocesador es el microchip más importante en una computadora, se le considera el cerebro de una computadora. Está constituido por millones de transistores integrados (circuito integrado). Puede definirse, como un chip (tamaño micro), un tipo de componente electrónico en cuyo interior existen miles o en ocasiones millones, según su complejidad, de elementos llamados transistores cuyas interacciones permiten realizar las labores o funciones que tenga encomendado el chip.

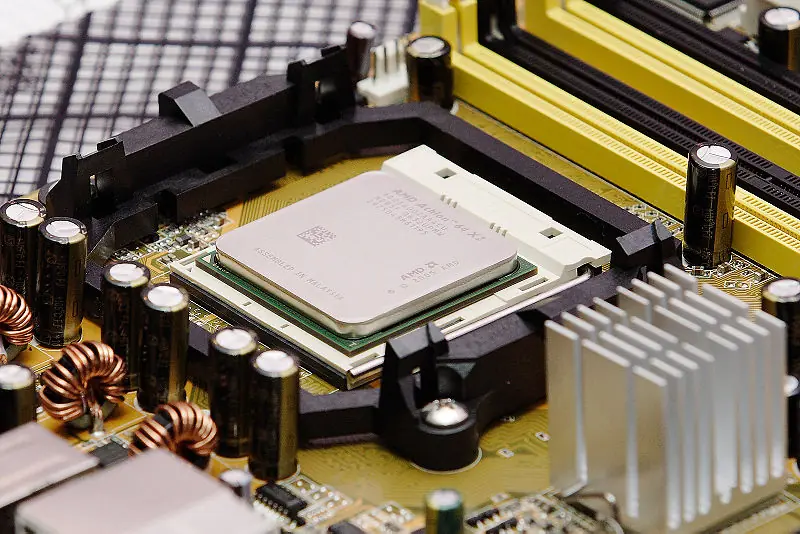

Así mismo es la parte de la computadora diseñada para llevar acabo o ejecutar los programas. Este ejecuta instrucciones que se le dan a la computadora a muy bajo nivel haciendo operaciones lógicas simples, como sumar, restar, multiplicar y dividir. Este dispositivo se ubica generalmente en un zócalo especial en la placa o tarjeta madre y dispone para su buen funcionamiento de un sistema de enfriamiento (generalmente un ventilador).<1>

Lógicamente funciona como la unidad central de procesos (CPU/Central Procesing Unit), que está constituida por registros, la unidad de control y la unidad aritmético-lógica. En el microprocesador se procesan todas las acciones de la computadora.

Su "velocidad" es medida por la cantidad de operaciones por segundo que puede realizar: también llamada frecuencia de reloj. La frecuencia de reloj se mide en MHz (megahertz) o gigahertz (GHz).

Una computadora personal o más avanzada puede estar soportada por uno o varios microprocesadores, y un microprocesador puede soportar una o varias terminales (redes). Un núcleo suele referirse a una porción del procesador que realiza todas las actividades de una CPU real.

La tendencia de los últimos años ha sido la de integrar más núcleos dentro de un mismo empaque, además de componentes como memorias cache y controladores de memoria, elementos que antes estaban montados sobre la placa base como dispositivos individuales.

Arquitectura

El microprocesador tiene una arquitectura parecida a la computadora digital. En otras palabras, el microprocesador es como la computadora digital porque ambos realizan cálculos bajo un programa de control. Consiguientemente, la historia de la computadora digital nos ayudará a entender el microprocesador. El microprocesador hizo posible la manufactura de poderosas calculadoras y de muchos otros productos. El microprocesador utiliza el mismo tipo de lógica que es usado en la unidad procesadora central (CPU) de una computadora digital. El microprocesador es algunas veces llamado unidad microprocesadora (MPU). En otras palabras, el microprocesador es una unidad procesadora de datos. En un microprocesador podemos diferenciar diversas partes:

* El encapsulado: es lo que rodea a la oblea de silicio en si, para darle consistencia, impedir su deterioro (por ejemplo, por oxidación por el aire) y permitir el enlace con los conectores externos que lo acoplaran a su zócalo a su placa base.

* La memoria cache: es una memoria ultrarrápida que emplea el micro para tener a mano ciertos datos que prediciblemente serán utilizados en las siguientes operaciones sin tener que acudir a la memoria RAM reduciendo el tiempo de espera. Por ejemplo: en una biblioteca, en lugar de estar buscando cierto libro a través de un banco de ficheros de papel se utiliza las computadora, y gracias a la memoria cache, obtiene de manera rápida la información. Todos los micros compatibles con PC poseen la llamada cache interna de primer nivel o L1; es decir, la que está más cerca del micro, tanto que está encapsulada junto a él. Los micros más modernos (Pentium III Coppermine, Athlon Thunderbird, etc.) incluyen también en su interior otro nivel de caché, más grande aunque algo menos rápida, la caché de segundo nivel o L2.

* Coprocesador Matemático: o correctamente la FPU (Unidad de coma flotante). Que es la parte del micro especializada en esa clase de cálculos matemáticos, antiguamente estaba en el exterior del micro en otro chip. Esta parte esta considerada como una parte "lógica" junto con los registros, la unidad de control, memoria y bus de datos.

* Los registros: son básicamente un tipo de memoria pequeña con fines especiales que el micro tiene disponible para algunos usos particulares. Hay varios grupos de registros en cada procesador. Un grupo de registros esta diseñado para control del programador y hay otros que no son diseñados para ser controlados por el procesador pero que CPU los utiliza en algunas operaciones en total son treinta y dos registros.

* La memoria: es el lugar donde el procesador encuentra sus instrucciones de programa y sus datos. Tanto los datos como las instrucciones están almacenados en memoria, y el procesador los toma de ahí. La memoria es una parte interna de la computadora y su función esencial es proporcionar un espacio de trabajo para el procesador.

* Puertos: es la manera en que el procesador se comunica con el mundo externo. Un puerto es parecido a una línea de teléfono. Cualquier parte de la circuitería de la computadora con la cual el procesador necesita comunicarse, tiene asignado un número de puerto que el procesador utiliza como un número de teléfono para llamar al circuito o a partes especiales.



1971: MICROPROCESADOR 4004




El 4004 fue el primer microprocesador de Intel. Este descubrimiento impulsó la calculadora de Busicom y pavimentó la manera para integrar inteligencia en objetos inanimados así como la computadora personal.

1972: MICROPROCESADOR 8008

Codificado inicialmente como 1201, fue pedido a Intel por Computer Terminal Corporation para usarlo en su terminal programable Datapoint 2200, pero debido a que Intel terminó el proyecto tarde y a que no cumplía con la expectativas de Computer Terminal Corporation, finalmente no fue usado en el Datapoint 2200. Posteriormente Computer Terminal Corporation e Intel acordaron que el i8008 pudiera ser vendido a otros clientes.

1974: MICROPROCESADOR 8080

Los 8080 se convirtieron en los cerebros de la primera computadora personal la Altair 8800 de MITS, según se alega, nombrada en base a un destino de la Nave Espacial "Starship" del programa de televisión Viaje a las Estrellas, y el IMSAI 8080, formando la base para las máquinas que corrían el sistema operativo CP/M. Los fanáticos de las computadoras podían comprar un equipo Altair por un precio (en aquel momento) de $395. En un periodo de pocos meses, vendió decenas de miles de estas computadoras personales.

1978: MICROPROCESADOR 8086-8088

Una venta realizada por Intel a la nueva división de computadoras personales de IBM, hizo que los cerebros de IBM dieran un gran golpe comercial con el nuevo producto para el 8088, el IBM PC. El éxito del 8088 propulsó a Intel en la lista de las 500 mejores compañías de la prestigiosa revista Fortune, y la revista nombró la compañía como uno de Los triunfos comerciales de los sesenta.

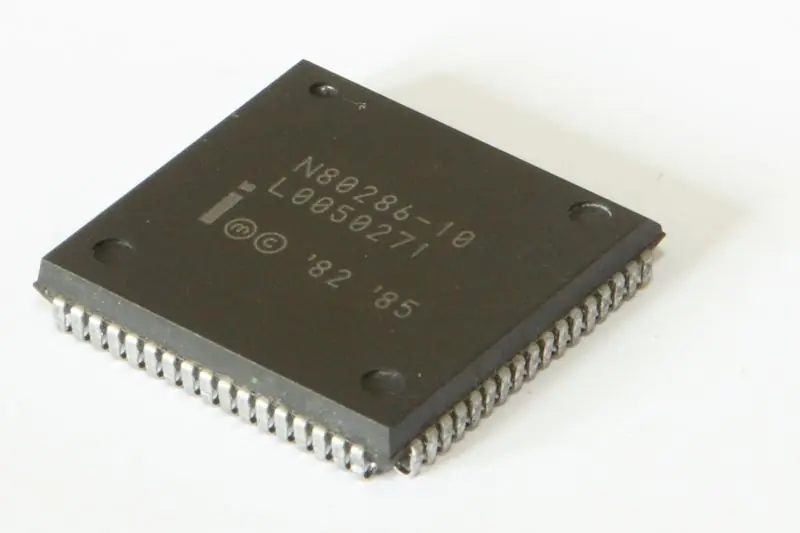

1982: MICROPROCESADOR 286





El 286, también conocido como el 80286, era el primer procesador de Intel que podría ejecutar todo el software escrito para su predecesor. Esta compatibilidad del software sigue siendo un sello de la familia de Intel de microprocesadores. Luego de 6 años de su introducción, había un estimado de 15 millones de 286 basados en computadoras personales instalados alrededor del mundo.

1985: EL MICROPROCESADOR INTEL 386

El Intel 386TM microprocesador ofreció 275 000 transistores, más de 100 veces tantos como en el original 4004. El 386 añadió una arquitectura de 32 bits, poseía capacidad multitarea, que significa que podría ejecutar múltiples programas al mismo tiempo y una unidad de traslación de páginas, lo que hizo mucho más sencillo implementar sistemas operativos que emplearan memoria virtual.

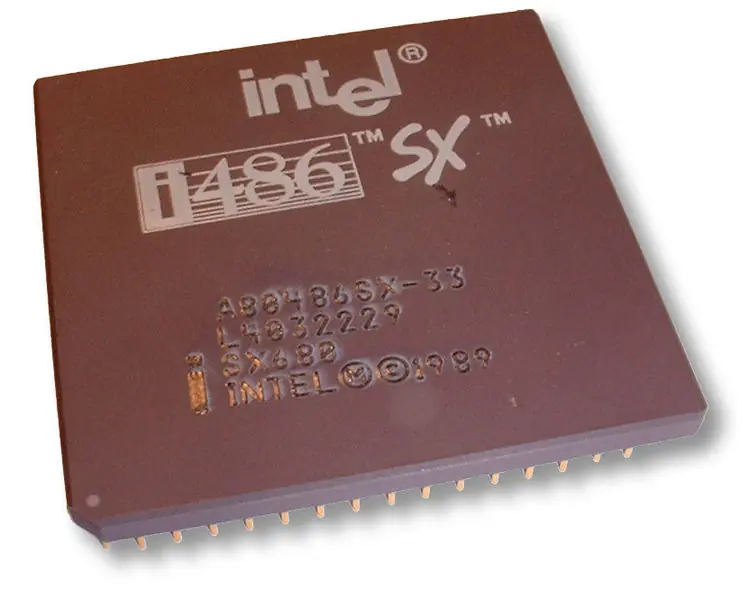

1989: EL DX CPU MICROPROCESADOR INTEL 486





La generación 486TM realmente significó que el usuario contaba con una computadora con muchas opciones avanzadas, entre ellas,un conjunto de instrucciones optimizado, una unidad de coma flotante y un caché unificado integrados en el propio circuito integrado del microprocesador y una unidad de interfaz de bus mejorada. Estas mejoras hacen que los i486 sean el doble de rápidos que un i386 e i387 a la misma frecuencia de reloj. El procesador Intel 486TM fue el primero en ofrecer un coprocesador matemático, el cual acelera las tareas del micro, porque ofrece la ventaja de que las operaciones matemáticas complejas son realizadas (por el coprocesador) de manera independiente al funcionamiento del procesador central (CPU).

1993: PROCESADOR DE PENTIUM®

El procesador de Pentium® poseía una arquitectura capaz de ejecutar dos operaciones a la vez gracias a sus dos pipeline de datos de 32bits cada uno, uno equivalente al 486Du) y el otro equivalente a 486Su). Además, poseía un bus de datos de 64 bits, permitiendo un acceso a memoria 64 bits (aunque el procesador seguía manteniendo compatibilidad de 32 bits para las operaciones internas y los registros también eran de 32 bits). Las versiones que incluían instrucciones MMX no únicamente brindaban al usuario un mejor manejo de aplicaciones multimedia, como por ejemplo, la lectura de películas en DVD, sino que se ofrecían en velocidades de hasta 233 MHz, incluyendo una versión de 200 MHz y la más básica proporcionaba unos 166 MHz de reloj. El nombre Pentium®, se mencionó en las historietas y en charlas de la televisión a diario, en realidad se volvió una palabra muy popular poco después de su introducción.

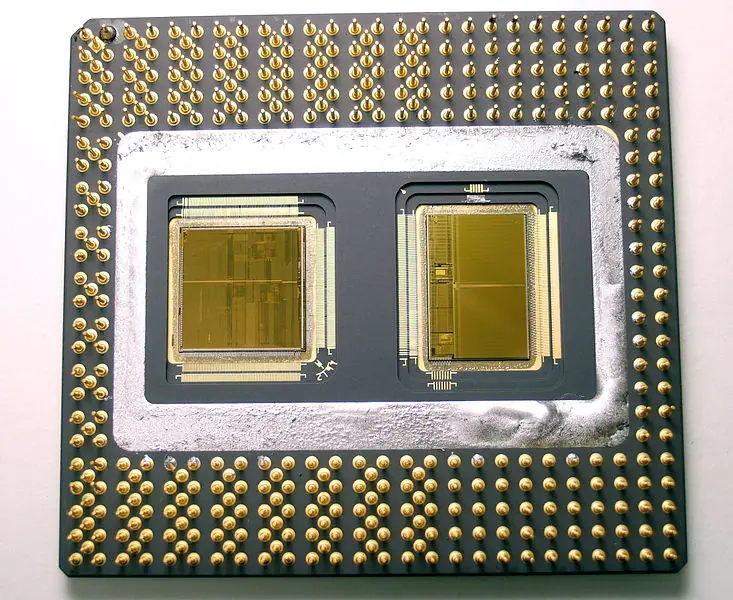

1995: PROCESADOR PENTIUM® PROFESIONAL





Lanzado al mercado para el otoño de 1995 el procesador Pentium® Pro se diseña con una arquitectura de 32 bits, su uso en servidores, los programas y aplicaciones para estaciones de trabajo (redes) impulsan rápidamente su integración en las computadoras. El rendimiento del código de 32 bits era excelente, pero el Pentium Pro a menudo iba más despacio que un Pentium cuando ejecutaba código o sistemas operativos de 16 bits. Cada procesador Pentium® Pro estaba compuesto por unos 5,5 millones de transistores.

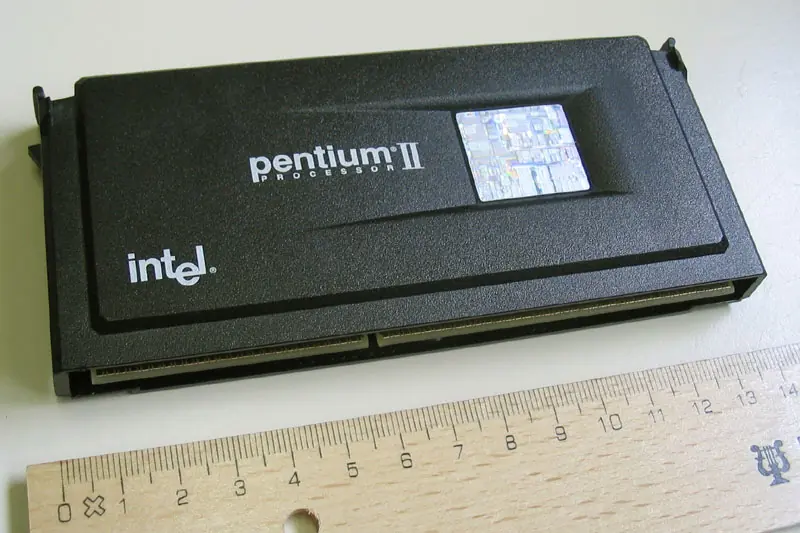

1997: PROCESADOR PENTIUM® II





El procesador de 7,5 millón-transistores Pentium® II, se busca entre los cambios fundamentales con respecto a su predecesor, mejorar el rendimiento en la ejecución de código de 16 bits, añadir el conjunto de instrucciones MMX y eliminar la memoria caché de segundo nivel del núcleo del procesador, colocándola en una tarjeta de circuito impreso junto a éste. Gracias al nuevo diseño de este procesador, los usuarios de PC pueden capturar, pueden revisar y pueden compartir fotografías digitales con amigos y familia vía Internet; revisar y agregar texto, música y otros; con una línea telefónica, el enviar video a través de las líneas normales del teléfono mediante el Internet se convierte en algo cotidiano.

1998: EL PROCESADOR PENTIUM® II XEON (TM)

Los procesadores Pentium® II XeonTM se diseñan para cumplir con los requisitos de desempeño en computadoras de medio-rango, servidores más poderosos y estaciones de trabajo (workstations). Consistente con la estrategia de Intel para diseñar productos de procesadores con el objetivo de llenar segmentos de los mercados específicos, el procesador Pentium® II XeonTM ofrece innovaciones técnicas diseñadas para las estaciones de trabajo (workstations) y servidores que utilizan aplicaciones comerciales exigentes como servicios de Internet, almacenaje de datos corporativo, creaciónes digitales y otros. Pueden configurarse sistemas basados en el procesador para integrar de cuatro o ocho procesadores y más allá de este número.

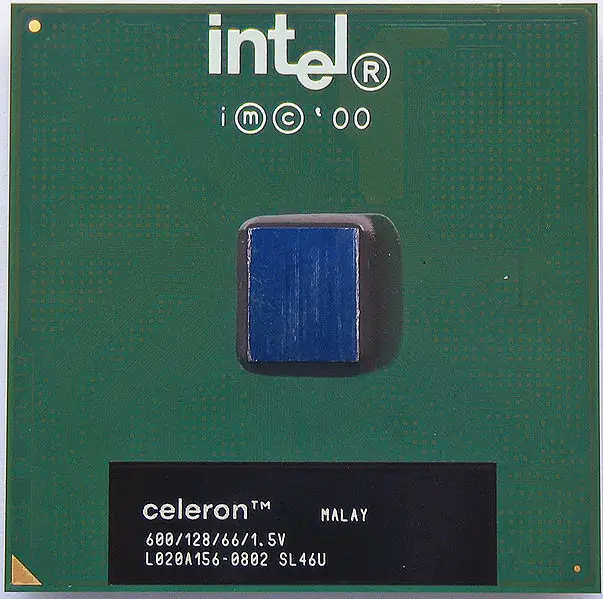

1999: EL PROCESADOR CELERON





Continuando la estrategia de Intel, en el desarrollo de procesadores para los segmentos del mercado específicos, el procesador Intel CeleronTM es el nombre que lleva la línea de procesadores de bajo costo de Intel. El objetivo era poder, mediante esta segunda marca, penetrar en los mercados impedidos a los Pentium, de mayor rendimiento y precio. Se diseña para el añadir valor al segmento del mercado de las PC (Computadoras Personales). Proporciona a los consumidores una gran actuación a un valor excepcional (bajo coste), y entrega un desempeño destacado para usos como juegos y el software educativo.

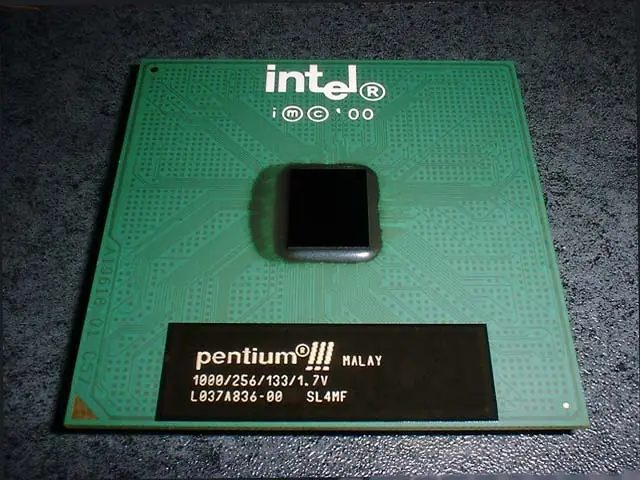

1999: PROCESADOR PENTIUM® III





El Pentium® III procesador ofrece 70 nuevas instrucciones (Internet Streaming, las extensiones de SIMD) las cuales refuerzan dramáticamente el desempeño con imágenes avanzadas, 3D, añadiendo una mejor calidad de audio, video y desempeño en aplicaciones de reconocimiento de voz. Fue diseñado para reforzar el área del desempeño en el Internet, le permite a los usuarios hacer cosas, tales como, navegar a través de paginas pesadas (llenas de graficas) como las de los museos online, tiendas virtuales y transmitir archivos video de alto-calidad. El procesador incorpora 9,5 millones de transistores, y se introdujo usando en él la tecnología 0.25-micron.

1999: EL PROCESADOR PENTIUM® III XEON

El procesador Pentium® III de XeonTM amplia las fortalezas de Intel en cuanto a las estaciones de trabajo (workstation) y segmentos de mercado de servidor y añade una actuación mejorada en las aplicaciones del comercio electrónico y la informática comercial avanzada. Los procesadores incorporan tecnología que refuerzan los multimedios y las aplicaciones de video. La tecnología del procesador III XeonTM acelera la transmisión de información a través del bus del sistema al procesador, mejorando la actuación significativamente. Se diseña pensando principalmente en los sistemas con configuraciones de multiprocesador.

Fabricación

El proceso de fabricación de un microprocesador es muy complejo. Todo comienza con un buen puñado de arena (compuesta básicamente de silicio), con la que se fabrica un monocristal de unos 20 x 150 centímetros. Para ello, se funde el material en cuestión a alta temperatura (1.370 °C) y muy lentamente (10 a 40 Mm por hora) se va formando el cristal.

De este cristal, de cientos de kilos de peso, se cortan los extremos y la superficie exterior, de forma de obtener un cilindro perfecto. Luego, el cilindro se corta en obleas de menos de un milímetro de espesor (una capa de unas 10 micras de espesor, la décima parte del espesor de un cabello humano), utilizando una sierra de diamante. De cada cilindro se obtienen miles de obleas, y de cada oblea se fabricarán varios cientos de microprocesadores.

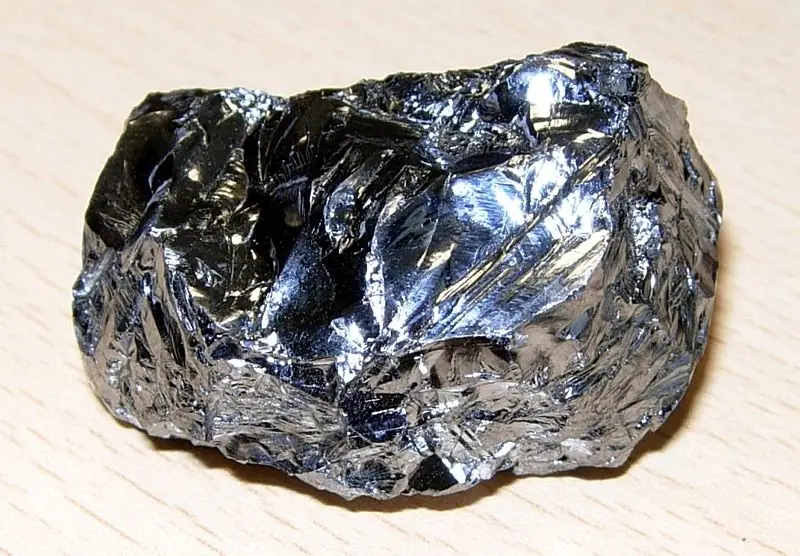

Silicio



Estas obleas son pulidas hasta obtener una superficie perfectamente plana, pasan por un proceso llamado “annealing”, que consiste en someterlas a un calentamiento extremo para remover cualquier defecto o impureza que pueda haber llegado a esta instancia. Luego de una supervisión mediante láseres capaz de detectar imperfecciones menores a una milésima de micrón, se recubren con una capa aislante formada por óxido de silicio transferido mediante deposición de vapor.

De aquí en adelante, comienza el proceso del “dibujado” de los transistores que conformarán a cada microprocesador. A pesar de ser muy complejo y preciso, básicamente consiste en la “impresión” de sucesivas máscaras sobre la oblea, sucediéndose la deposición y eliminación de capas finísimas de materiales conductores, aislantes y semiconductores, endurecidas mediante luz ultravioleta y atacada por ácidos encargados de remover las zonas no cubiertas por la impresión. Salvando las escalas, se trata de un proceso comparable al visto para la fabricación de circuitos impresos. Después de cientos de pasos, entre los que se hallan la creación de sustrato, la oxidación, la litografía, el grabado, la implantación iónica y la deposición de capas; se llega a un complejo "bocadillo" que contiene todos los circuitos interconectados del microprocesador.

Un transistor construido en tecnología de 45 nanómetros tiene un ancho equivalente a unos 200 electrones. Eso da una idea de la precisión absoluta que se necesita al momento de aplicar cada una de las mascaras utilizadas durante la fabricación.

Saludos ya estoy haciendo la quinta y ultima parte
