La Fragata Krivak:
Dimensiones: Longitud 124 metros, Peso: 3750t
Armamento: Desconocido, pero podría incluir misiles anti-buque, armas de mediano calibre, la AA, SAM y tubos de torpedos de 21".
Aviones: helipuerto y hangar para un helicóptero mediano
Corea del Norte tiene una sola Krivak-I o Krivak II, pero las circunstancias y la disponibilidad operacional siguen siendo un misterio. El paradero actual es desconocido, pero fue amarrado en Nampo durante varios años. Es sorprendente que no se ve que han atraído la atención de los observadores militares, dado que es claramente visible en las imágenes de Google Earth (coordenadas: 38 43 07N, 125 23 44E).
No se ha reportado la exportación de fragatas Krivak de Rusia o Ucrania. Una posibilidad es que se ha obtenido de Rusia, de la chatarra. La opción restante, que se ha construido a nivel local no es imposible, pero es algo poco probable.

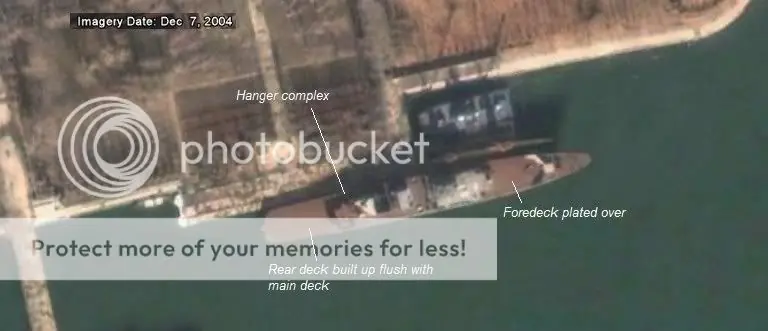

Otro aspecto confuso es su evidente falta de armas o cicatrices que las armas y las estructuras menores han estado - Una explicación es que, después de que las armas fueron retiradas el casco se hizo a prueba de tormentas-. Por otra parte, el montaje de los tubos de torpedos de 21" en medio del barco es claramente visible.
Incluso si el buque fue comprado como chatarra, los norcoreanos tienen la intención de que el buque continue en servicio, independientemente de la historia de fondo.

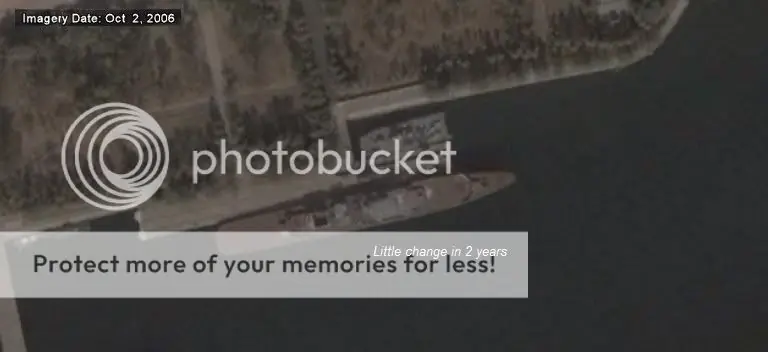

El barco llegó en Nampo, Corea del Norte, en o antes de 2003 y sufrió modificaciones duraderas en alrededor de 3 años. En febrero 2008 el buque había sido trasladado.

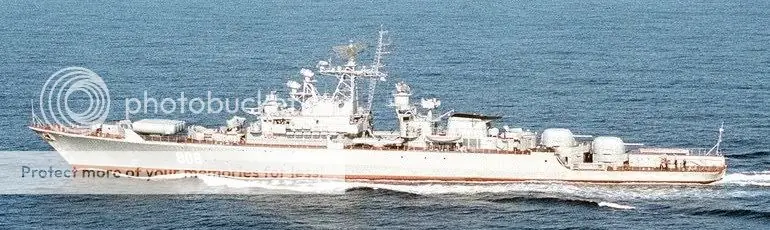

Ejemplo Krivak II fragata en su forma original. Tenga en cuenta que Corea del Norte, no tiene los misiles ASW en la cubierta de proa o los cañones en la parte trasera.

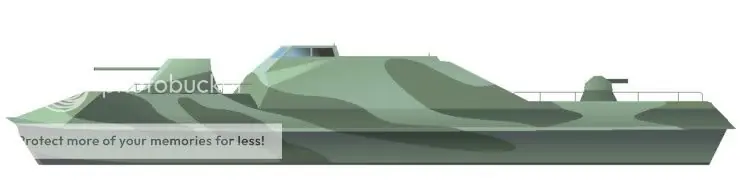

"Stealth" SES
Armamento: 1 x cañón principal (57mm?), 30 mm AAA
Longitud: 35 - 40 metros
Velocidad: 48 nudos
Corea del Norte parece tener una nave de ataque rápido con características significativas de reducción de radar. esta nave que posee tecnología de sigilo no es del todo sorprendente, ya que exportaban torpederos con estas características a Irán en el 2002 (Tir y clases Peykaap). Pero aun no se ha visto ninguna evidencia que indique que opera de modo similar a las torpederas furtivas.
El armamento de esta nave no está claro, salvo que hay un arma de calibre medio principal montado en la cubierta de proa y una torre más pequeña AA en la cubierta de popa. Estimaciones de la fuente estiman que es un arma de 56mm y una pistola de 30mm - me parece que esa "56mm" es la convencional de 57mm. Aparentemente no hay lanzadores de misiles, pero estos pueden ser incorporados en la superestructura asi que los misiles anti-buque no pueden ser descartados. El ajuste del sensor parece ser mínimo, pero el mástil de radar puede ser retráctil, como las embarcaciones sumergibles.
El casco es muy amplio, lo que sugiere que es un multi-casco, o incluso un aerodeslizador. Una de las claves fuente de noticias de Corea lo describe como hovercraft "pero después de una cuidadosa consideración de la foto y las pruebas de satélite creo que es un buque con efecto de superficie (SES), similar en principio a la clase Bora 'Infame sovietico', o para una comparación moderna, la clase Skjold noruego. SES son en general muy rápidos se estima que alcanza los 90 km (48 nudos segun la fuente de noticias). En términos simples SES combina un casco de catamarán con un colchón de aire similar a un aerodeslizador entre los cascos - en consecuencia, es comprensible que una fuente no militar lo puede describir como un aerodeslizador al traducirlo a otro idioma. De hecho Corea del Norte tiene un gran número de aerodeslizadores que se han estado produciendo desde 1987, pero en este caso la ausencia de puntos visibles y de la hélice externa fuera de la proa.

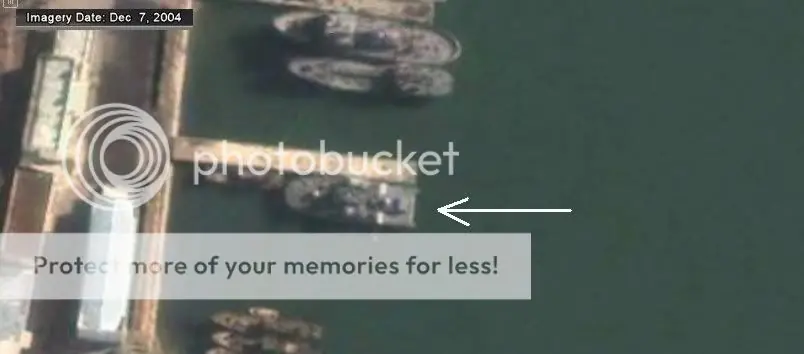

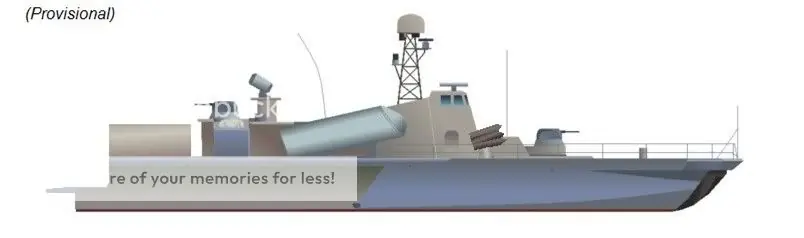

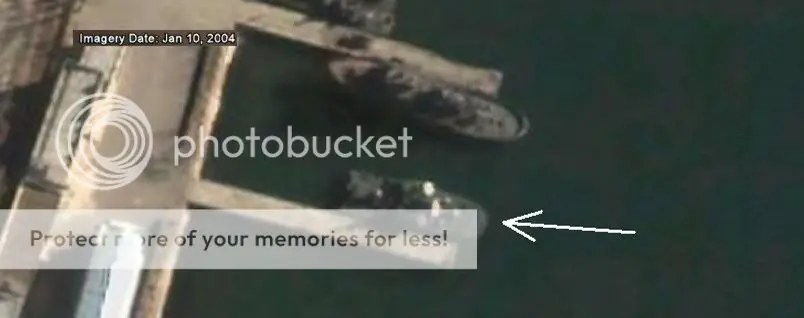

SES "A"
Dimensiones: Longitud 35m, 200t
Armamento: 2-8 misiles anti-buque (según el tipo), 2 AA (30mm?)
Esta nave es, probablemente, un barco de misiles razonablemente capaz de construcción relativamente reciente. Su trazado sigue el pensamiento típico de Rusia con los tubos de misiles al lado del puente de tiro hacia delante, y una superestructura que se extendía hacia atrás casi a la popa.
Parece que hay un arma de calibre medio en la cubierta de popa, pero algo más pequeño, probablemente un 30mm, en la parte delantera de la nave.
No es creíble que decir con cierto grado de certeza qué los misiles anti-buques se basan en las imágenes de satélite, pero solo que no se muestran a diferencia de las SS-N-22 Moskit (OTAN: "Las quemaduras de sol ') misiles supersónicos instalados en los lanchas de misiles de Rusia clase Turantul. Los contenedores de misiles parecen más amplio que los contenedores de misiles Styx en las inmediaciones barcos clase Osa, así que voy a especular que el buque está armado con dos misiles anti-buque NK-01.
SES "B"
Dimensiones: Longitud 35m, Peso 200t
Armamento: 2-8 misiles anti-buque (según el tipo), 1 x canon de mediano calibre (85mm?) Y 1 x AA (30mm?)

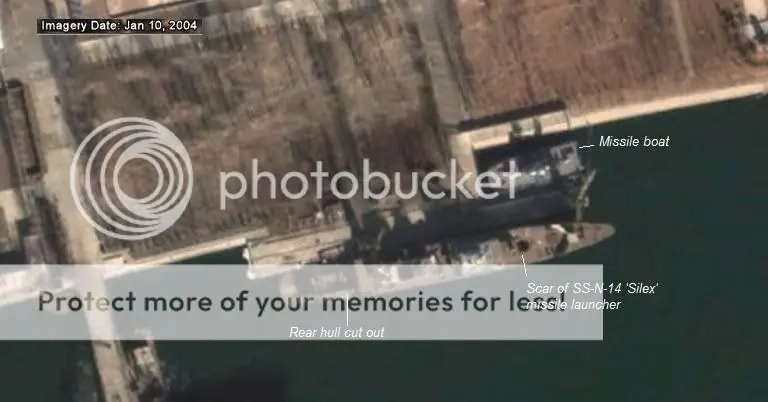

Esta nave se ve claramente amarrada junto a la fragata Krivak. Se diferencia de la"SES-A" por tener una extructura más cuadrada, el arma de calibre medio en la parte delantera no hacia atrás, y una superestructura más separada. Las sombras también sugieren que tiene un mastil más alto y extensa.
Los misiles anti-buque que no están instalados en las imágenes de satélite, aunque los soportes son claramente visibles exactamente donde usted espera que ellos sean. Una vez más, sólo podemos adivinar el ataque de misiles.

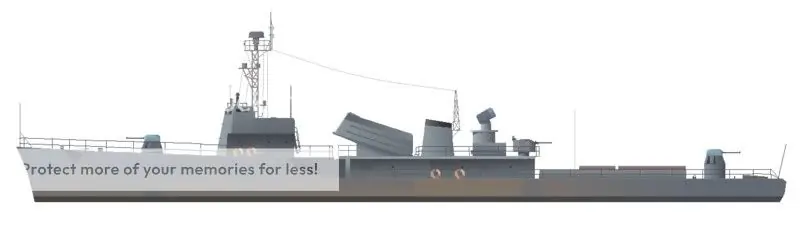

Corveta Misilera
Dimensiones: Longitud 62 metros, Peso 500T
Armamento: 2 x AA AK230 30 mm, misiles anti-buque (probablemente 2 x HY-2), con tripulación AA (es decir, 14,5 mm).
Se encuentra en Google Earth y no se hace referencia en otra parte, esta nave parece ser una modificación de la corbeta clase Sariwon, en sí misma una evolución de la clase Tral de antes de la segunda guerra mundial.
Principales diferencias son las ubicaciones más pequeñas de arma la parte trasera y en la popa. También la sombra revelan bien grandes objetos en forma de misisles justo detrás del puente.
Lancha torpedera:
Dimensiones: Longitud 10-20m, Peso 80 t
Armamento: 2 x torpedos (21 "o 12.75" ) , AA ligera
Velocidad: 40kts +
Aunque no existen pruebas evidentes y Corea del Norte emplea tecnologia furtiva en las torpederas y sumergibles, esto está lejos de ser posible, ya que sin duda ha exportado ambos tipos de unidad a Irán a comienzos de 2000.

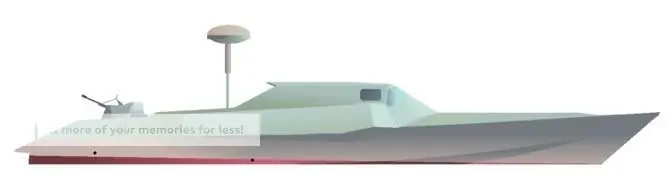

Los buques suministrado a Irán incluían 10 barcos Tir Stealth (similar a la impresión del artista más arriba), 10 menores de clase Peykaap torpederos (que puede ser semi-sumergible), 3-6 y totalmente sumergibles "Taedong" torpederos.
Encontrar tales embarcaciones pequeñas en Google Earth es muy difícil e imprecisa, pero al menos tres embarcaciones muy parecidas se pueden ver y compara con la clase Tir vendidas a Iran.
